Системы мониторинга частичных разрядов OMS 841, MONTESTO 200 представляют собой многоканальные компьютерные системы сбора и обработки информации, подключенные к контролируемому объекту, находящемуся в рабочем состоянии (под напряжением).

Принцип действия систем основан на электрическом методе измерений характеристик частичных разрядов - измерении кажущегося заряда импульсов ЧР с помощью емкостных и индуктивных датчиков, детектора частичных разрядов и цифрового осциллографа, реализованного программно на персональном компьютере (ПК).

Импульсы ЧР с датчиков поступают на детектор (устройство сбора данных), где происходит их аналого-цифровое преобразование. Затем данные в цифровом виде передаются в персональный компьютер, где происходит обработка информации и заполнение базы данных. Текущие характеристики ЧР в виде графиков, диаграмм, таблиц отображаются на дисплее ПК. По результатам измерений составляется отчет.

Область применения систем - диагностика состояния высоковольтной изоляции объектов электроэнергетики.

Управление системами осуществляется при помощи программного обеспечения (ПО) «OMS System Software», установленного на управляющем персональном компьютере, которое позволяет визуализировать в режиме реального времени процесс измерений и проводить анализ характеристик частичных разрядов.

Системы выпускаются в двух модификациях: OMS 841 и MONTESTO 200, отличающихся конструктивным исполнением.

Системы OMS 841 состоят из следующих основных частей:

• - емкостные датчики ЧР (конденсаторы связи) ЧР MCC 117, MCC 124;

• - индуктивные датчики ЧР (высокочастотные трансформаторы тока) MCC 124;

• - устройство сбора данных OMS 841;

• - контроллер волоконно-оптической линии MCU 506-2;

• - калибратор кажущегося заряда CAL 542 (модификации CAL 542B, CAL 542C, CAL 542D, отличающиеся диапазонами воспроизведения кажущегося заряда);

• - персональный компьютер с установленным ПО.

Устройства сбора данных OMS 841 соединены с управляющим персональным компьютером при помощи волоконно-оптических кабелей.

Системы MONTESTO 200 представляет собой систему, состоящую из собранных в одном основном блоке контроллера волоконно-оптической линии MCU 506-2 и устройства сбора данных OMS 841, а также персонального компьютера с установленным ПО, калибратора кажущегося заряда CAL 542 и набора датчиков (MCC 117, MCC 124, MCC 124, CPL 844 -датчики высоковольтных вводов).

Общий вид систем и их составных частей представлен на рисунках 1 - 7.

Пломбирование систем мониторинга частичных разрядов OMS841, MONTESTO 200 не предусмотрено.

Системы относятся к ремонтируемым и восстанавливаемым изделиям.

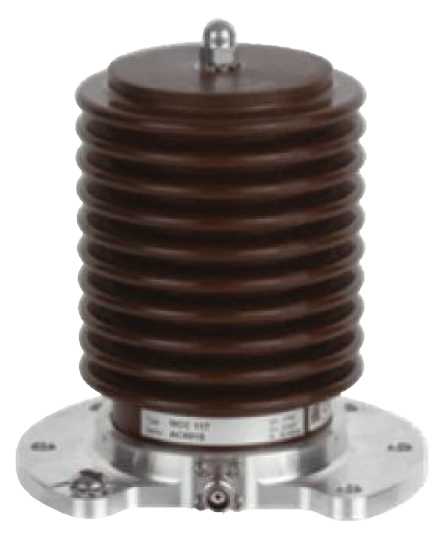

Рисунок 1 - Общий вид емкостного датчика ЧР MCC 117

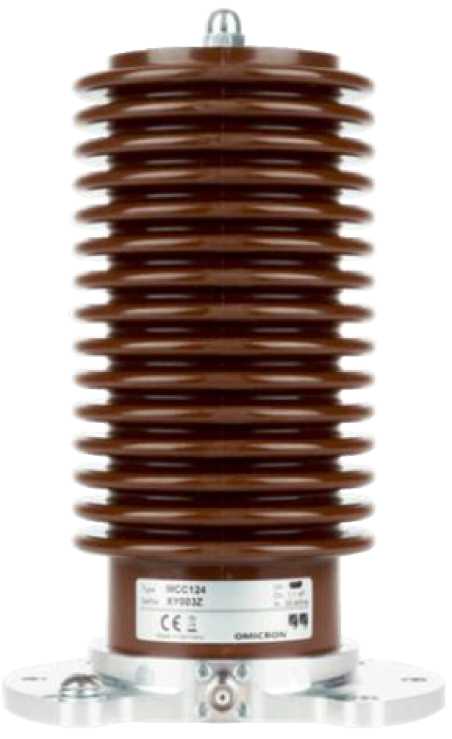

Рисунок 2 - Общий вид емкостного датчика ЧР MCC 124

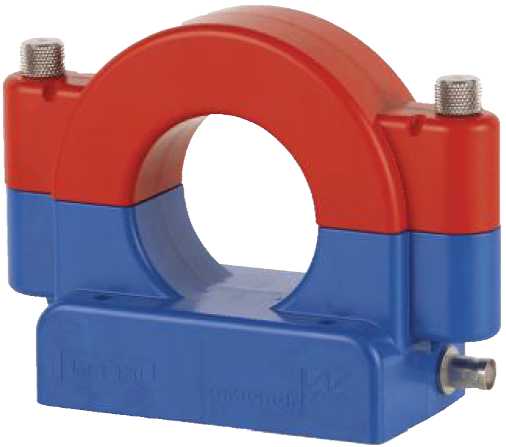

Рисунок 3 - Общий вид индуктивного датчика ЧР MCT 120

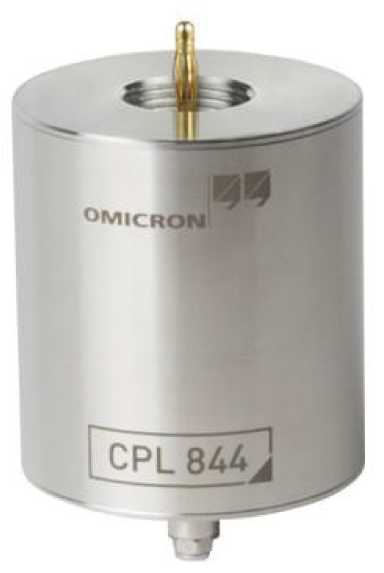

Рисунок 4 - Общий вид датчика ЧР высоковольтного ввода CPL 844

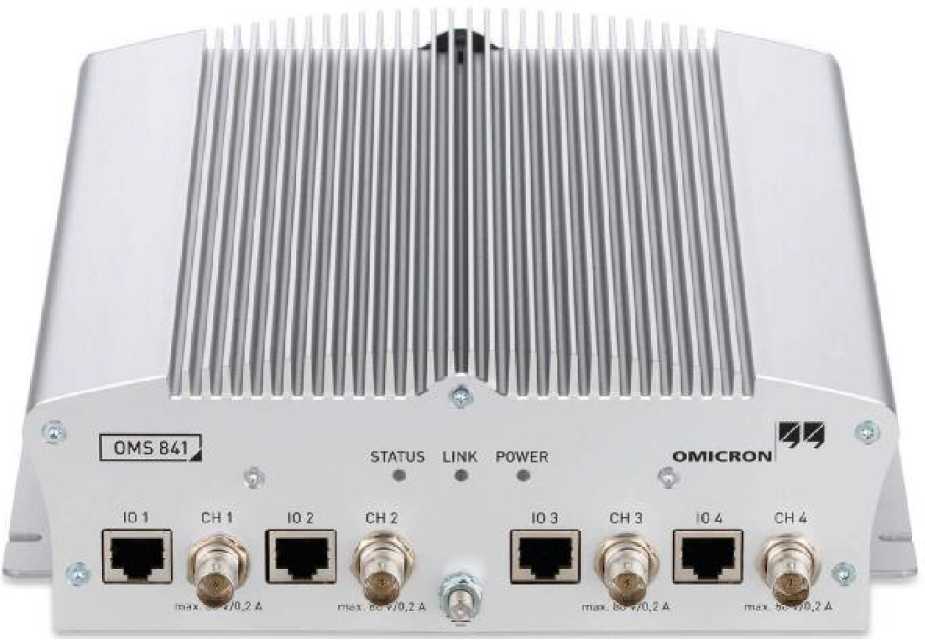

Рисунок 5 - Общий вид устройства сбора данных OMS 841

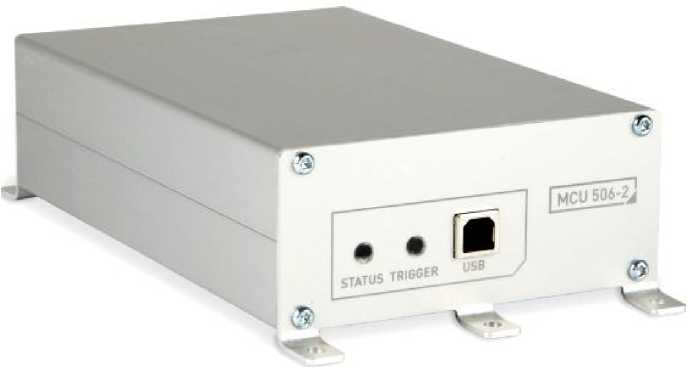

Рисунок 6 - Общий вид контроллера волоконно-оптической линии MCU 506-2

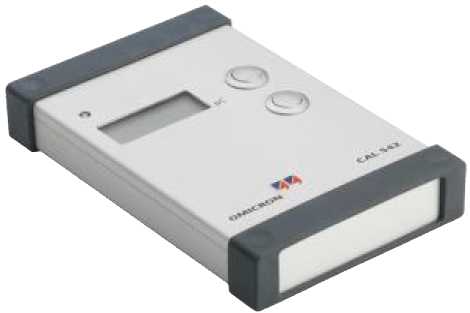

Рисунок 7 - Общий вид калибратора кажущегося заряда CAL 542

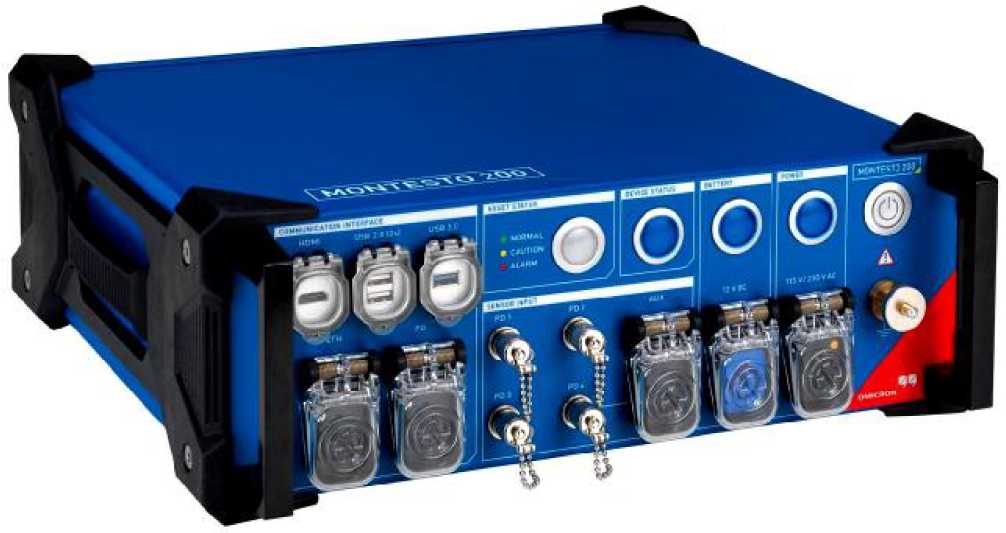

Рисунок 8 - Общий вид основного блока системы MONTESTO 200

Таблица 4 -

Таблица 2 - Метрологические характеристики

Пределы допускаемой дополнительной погрешности измерений и воспроизведения физических величин от изменения температуры окружающего воздуха в диапазоне рабочих температур на каждые 10 °С, в долях от пределов допускаемой основной погрешности - 0,5.

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3
