Номер по Госреестру СИ: 72272-18
72272-18 Установки многофункциональные измерительные
(COMPANO 100)
Назначение средства измерений:
Установки многофункциональные измерительные COMPANO 100 (далее - установки) предназначены для воспроизведения и измерений напряжения и силы переменного и постоянного тока, частоты, фазового угла.
Внешний вид.
Установки многофункциональные измерительные
Рисунок № 1
Программное обеспечение
Установки функционируют под управлением встроенного программного обеспечения (ПО).
Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и недоступна для потребителя.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
- |
Номер версии (идентификационный номер ПО) |
Не ниже 2.01.0003 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на лицевую панель установок способом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Нормативные и технические документы
Поверка
Поверкаосуществляется по документу ИЦРМ-МП-021-18 «Установки многофункциональные измерительные COMPANO 100. Методика поверки», утвержденному ООО «ИЦРМ» 14.05.2018 г.
Основные средства поверки: мультиметр 3458A (регистрационный номер в Федеральном информационном фонде № 25900-03); шунт токовый АКИП-7501 (регистрационный номер в Федеральном информационном фонде № 49121-12); прибор электроизмерительный эталонный многофункциональный Энергомонитор-3.1КМ (регистрационный номер в Федеральном информационном фонде № 52854-13); частотомер универсальный CNT-90XL (регистрационный номер в Федеральном информационном фонде
№ 41567-09); калибратор многофункциональный Fluke 5520A (регистрационный номер в Федеральном информационном фонде № 51160-12); генератор сигналов произвольной формы 33521В (регистрационный номер в Федеральном информационном фонде № 53565-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на лицевую панель корпуса прибора и (или) на свидетельство о поверке.
Изготовитель
Фирма «OMICRON electronics GmbH», АвстрияАдрес: Oberes Ried 1, 6833 Klaus, Austria
Телефон (факс): +43-5523-507-0 (+43-5523-507-999)
Web-сайт: http://www.omicron.at
Заявитель
Общество с ограниченной ответственностью Научно-производственное предприятие «ЭКРА» (ООО НПП «ЭКРА»)
Адрес: 428020, Чувашская Республика - Чувашия, г. Чебоксары, пр. И.Я. Яковлева, д. 3, помещение 541
Телефон/факс: +7(8352) 22-01-10, 22-01-30 / +7(8352) 22-01-10
Web-сайт: http://www.ekra.ru
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии»
Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35, 36 Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Принцип действия установок заключается в формировании испытательных и управляющих сигналов с заданными параметрами и измерения их величины на входе и выходе проверяемого оборудования. Сигналы преобразуются в цифровую форму с помощью АЦП, обрабатываются по математическим алгоритмам и результаты измерений отображаются на графическом ЖК-дисплее.
Установки применяются при пуско-наладочных работах и комплексном техническом обслуживании оборудования электрических подстанций (проверка релейных защит, реле, детекторов короткого замыкания, трансформаторов).
Испытательные сигналы напряжения и силы постоянного и переменного токов в установках формируются генераторами напряжения и тока, построенными на 16-разрядных ЦАП и цифровых сигнальных процессорах, что позволяет получать высокую точность во всем рабочем диапазоне воспроизводимых амплитуд, частот и фаз.
Генераторы установок имеют независимое непрерывное регулирование по величине, частоте и фазе сигнала, защищены от перегрузки, короткого замыкания, перегрева, высоковольтных выбросов при переходных процессах в испытываемом оборудовании. Группы выходов по напряжению и по току гальванически изолированы друг от друга и источника питания.
Кроме этого установки позволяют проводить измерения напряжения постоянного и переменного тока по соответствующим входам напряжения, а также контролировать состояние различных цифровых устройств по двоичным входам.
Основные узлы установок: генератор напряжения, генератор тока, микропроцессор, устройство ввода-вывода, схема интерфейсов, ЖК-дисплей, блок питания.
Конструктивно установки выполнены в металлических корпусах с защитными прорезиненными кожухами.
На лицевой панели установок расположены разъемы выходов, входов, цветной графический ЖК-дисплей, клавиатура, поворотный переключатель режимов, кнопка аварийного отключения, разъемы интерфейсов USB и Ethernet. Лицевая панель закрывается откидной крышкой.
На боковой панели размещены клемма заземления, разъем сети питания.

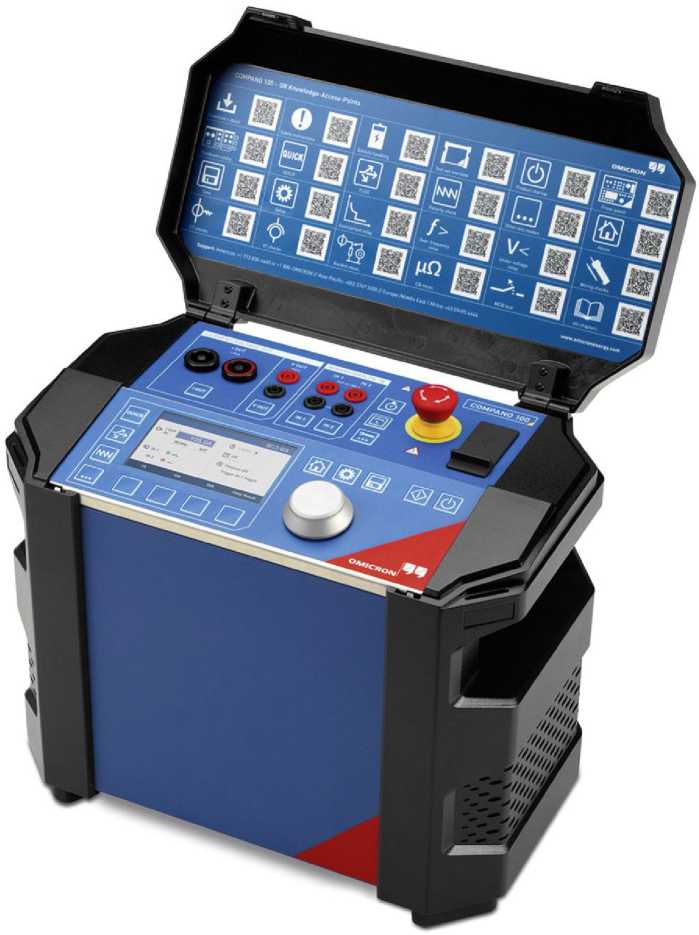

Общий вид установок представлен на рисунке 1.
Для предотвращения несанкционированного доступа к внутренним частям приборов корпус установок пломбируется бумажным стикером.
Питание установок - от сети переменного тока или встроенной аккумуляторной батареи.
Рисунок 1 - Общий вид установок COMPANO 100
Таблица 2 - Метрологические характеристики установок COMPANO 100 при воспроизведении напряжения переменного и постоянного тока
Вид напряжения |
Предел воспроизведения, В |
Пределы допускаемой основной абсолютной погрешности воспроизведения, В |
Переменного тока 1-фазное |
150 |
±(0,3 • 10’2-Ub.+0,3 • 10"^ип.) |
Постоянного тока |
220 |
±(0^ |
Примечания 1) - в диапазоне частот от 45 до 60 Гц; Ub. - выходное напряжение, В; ип. - предел воспроизведения напряжения, В |
Таблица 3 - Метрологические характеристики установок COMPANO 100 при воспроизведении силы переменного и постоянного тока
Вид тока |
Предел воспроизведения, А |
Пределы допускаемой основной абсолютной погрешности воспроизведения, А |
Переменный 1) 1-фазный |
110 |
±(1-10’2-1в.+0,4-10’2-1п.) |
Переменный 1) 1-фазный |
20 |
±(1,6-10’2-1в.+0,4-10’2-1п.) |
Постоянный |
100 |
±(1,2-10’2-1в.+0,8-10’2-1п.) |
Постоянный |
20 | |
Примечания 1) - в диапазоне частот от 45 до 60 Гц; Ib. - выходной ток, А; 1п. - предел воспроизведения силы тока, А |
Таблица 4 - Метрологические характеристики установок COMPANO 100 при воспроизведении частоты и фазового угла
Физическая величина |
Диапазон воспроизведения |
Пределы допускаемой основной абсолютной погрешности воспроизведения |
Частота синусоидального сигнала, Гц |
от 15 до 500 |
±1-10’4-Fb. |
Фазовый угол, градусов 1) |
±360 |
±0,3 |
Примечания 1) - в диапазоне частот от 45 до 60 Гц; | ||
Fb. - воспроизводимое значение частоты, Гц |
Таблица 5 - Метрологические характеристики установок COMPANO 100 при измерении
напряжения переменного и постоянного тока по входам IN |
1, IN2 | |
Вид напряжения |
Предел измерений, В |
Пределы допускаемой основной абсолютной погрешности измерений, В |
Переменного тока ) 1-фазное |
0,1 |
±(0,440Лив±0,240Лип.) |
1 | ||
30 |
±(0,3 • 10-2/Ub.+0,1 • 10Лип.) | |
300 |
Продолжение таблицы 5
Вид напряжения |
Предел измерений, В |
Пределы допускаемой основной абсолютной погрешности измерений, В |
Постоянного тока |
0,1 |
±(0^ |
1 |
±(0^ | |
30 |
±(0,3 • 10-2/Пв .+0,1 • 10-2 • U11.) | |
300 |
±(0,2- 10чив .+0,1 • 10’2-Uh.) | |
Примечания 1) - в диапазоне частот от 45 до 60 Гц; ив. - входное напряжение, В; ип. - предел измерений напряжения, В |
Таблица 6 - Метрологические характеристики установок COMPANO 100 при измерении частоты и фазового угла
Физическая величина |
Диапазон воспроизведения |
Пределы допускаемой основной абсолютной погрешности измерений |
Частота синусоидального сигнала, Гц |
от 15 до 500 |
±0,1 (±0,5 для частот свыше 100 Гц) |
Фазовый угол, градусов Х) |
±360 |
±0,3 |
Примечание - 1) в диапазоне частот от 45 до 60 Гц |
Температурные коэффициенты при определении пределов допускаемой дополнительной погрешности воспроизведения напряжения и силы тока от изменения температуры окружающего воздуха в диапазоне рабочих температур не более:
-
- 5х10-4/°С для воспроизводимой величины;
-
- 2Ч0-4/°С для предела воспроизведения величины.
Температурные коэффициенты при определении пределов допускаемой дополнительной погрешности измерений напряжения и силы тока от изменения температуры окружающего воздуха в диапазоне рабочих температур не более:
-
- 2Ч0-4/°С для воспроизводимой величины;
-
- Ь'10-4/°С для предела воспроизведения величины.
Температурный коэффициент при определении пределов допускаемой дополнительной погрешности воспроизведения/измерений частоты от изменения температуры окружающего воздуха в диапазоне рабочих температур не более 140-6/°С.
Таблица 7 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания:
|
от 95 до 132 или от 198 до 264 50/60 50,4 |
Габаритные размеры (ширинахвысотахглубина), мм |
360х312х210 |
Масса, кг |
10 |
Нормальные условия измерений:
|
от +18 до +28 80 |
Рабочие условия измерений
|
от -10 до +50 до 95 без конденсации |
Лист № 5 Всего листов 6
