Номер по Госреестру СИ: 77287-20
77287-20 Установки многофункциональные
(CPC 100)
Назначение средства измерений:
Установки многофункциональные CPC 100 (далее по тексту - установки) предназначены для воспроизведения и измерений напряжения и силы переменного и постоянного тока, измерений электрического сопротивления постоянному току.

Внешний вид.
Установки многофункциональные
Рисунок № 1

Внешний вид.
Установки многофункциональные
Рисунок № 2
Программное обеспечение
Установки функционируют под управлением встроенного программного обеспечения (ПО).
Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики установок нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и недоступна для потребителя.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
- |
Номер версии (идентификационный номер ПО) |
Не ниже 2.00 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на лицевую панель установок способом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Лист № 6 Всего листов 7
Сведения о методиках измерений
Нормативные и технические документы
Поверка
Поверкаосуществляется по документу ИЦРМ-МП-117-19 «Установки многофункциональные CPC 100. Методика поверки», утвержденному ООО «ИЦРМ» 11.11.2019 г.
Основные средства поверки: мультиметр цифровой прецизионный Fluke 8508A (регистрационный номер в Федеральном информационном фонде № 25984-14); трансформатор напряжения измерительный эталонный NVRD (регистрационный номер в Федеральном информационном фонде № 32397-12); трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде № 27007-04); шунт измерительный стационарный с ограниченной взаимозаменяемостью 75 ШИСВ.1 (регистрационный номер в Федеральном информационном фонде № 24112-02); калибратор многофункциональный Fluke 5520A (регистрационный номер в Федеральном информационном фонде № 51160-12); шунт измерительный стационарный взаимозаменяемый 75ШИСВ (регистрационный номер в Федеральном информационном фонде № 29211-10); катушки электрического сопротивления измерительные Р310, Р321, Р331 (регистрационный номер в Федеральном информационном фонде № 1162-58); конденсатор воздушный образцовый Р5023 из состава моста переменного тока Р5026М (регистрационный номер в Федеральном информационном фонде № 10634-86).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на лицевую панель корпуса установки и (или) на свидетельство о поверке.
Изготовитель
Фирма «OMICRON electronics GmbH», Австрия
Адрес: Oberes Ried 1, A-6833 Klaus, Austria
Телефон (факс): +43-5523-507-0 (+43-5523-507-999)
Web-сайт: http://www.omicron.at
Заявитель
Общество с ограниченной ответственностью Научно-производственное предприятие «ЭКРА» (ООО НПП «ЭКРА»)Адрес: 428020, Чувашская Республика - Чувашия, г. Чебоксары, пр. И.Я. Яковлева, д. 3, помещение 541
Телефон (факс): +7 (8352) 22-01-10, 22-01-30 (+7 (8352) 22-01-10)
Web-сайт: http://www.ekra.ru
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии»
Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35, 36 Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Принцип действия установок заключается в формировании испытательных и управляющих сигналов с заданными параметрами и измерения их величин на входе и выходе проверяемого оборудования. Сигналы преобразуются в цифровую форму с помощью АЦП, обрабатываются по математическим алгоритмам и результаты измерений отображаются на графическом ЖК-дисплее.
Установки применяются при пуско-наладочных работах и комплексном техническом обслуживании оборудования трансформаторных электрических подстанций (релейных защит и автоматики, коммутационных устройств и силовых выключателей, защитных реле, трансформаторов, линий электропередачи и кабелей, систем заземления, электрических машин, оборудования цифровых подстанций).
Испытательные сигналы напряжения и силы постоянного и переменного токов в установках формируются генераторами напряжения и тока, построенными на 16-разрядных ЦАП и цифровых сигнальных процессорах, что позволяет получать высокую точность во всем рабочем диапазоне воспроизводимых амплитуд, частот и фаз.
Генераторы установок имеют независимое непрерывное регулирование по величине, частоте и фазе сигнала, защищены от перегрузки, короткого замыкания, перегрева, высоковольтных выбросов при переходных процессах в испытываемом оборудовании. Группы выходов по напряжению и по току гальванически изолированы друг от друга и источника питания.
Кроме этого установки позволяют проводить измерения внешних напряжения и силы постоянного и переменного тока по соответствующим входам, электрического сопротивления постоянному току, а также контролировать состояние различных цифровых устройств по двоичным входам.
С дополнительными модулями CP TD1, CP TD12 и CP TD15 установки могут измерять электрическую емкость и тангенс угла диэлектрических потерь изоляции.
Основные узлы установок: генератор напряжения, генератор тока, микропроцессор, устройство ввода-вывода, схема интерфейсов, ЖК-дисплей, блок питания.
Конструктивно установки выполнены в металлических корпусах с защитными прорезиненными кожухами.
На лицевой панели установок расположены разъемы выходов, входов, графический ЖК-дисплей, клавиатура, поворотный переключатель режимов, кнопка аварийного отключения. Лицевая панель закрывается откидной крышкой.
На боковой панели размещены клемма заземления, разъем сети питания, высоковольтный выход, выходы генератора тока, выключатель питания, разъемы интерфейсов USB и Ethernet, ручки для переноски.
Общий вид установок представлен на рисунках 1 - 2.
Для предотвращения несанкционированного доступа к внутренним частям корпус установок пломбируется бумажным стикером.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

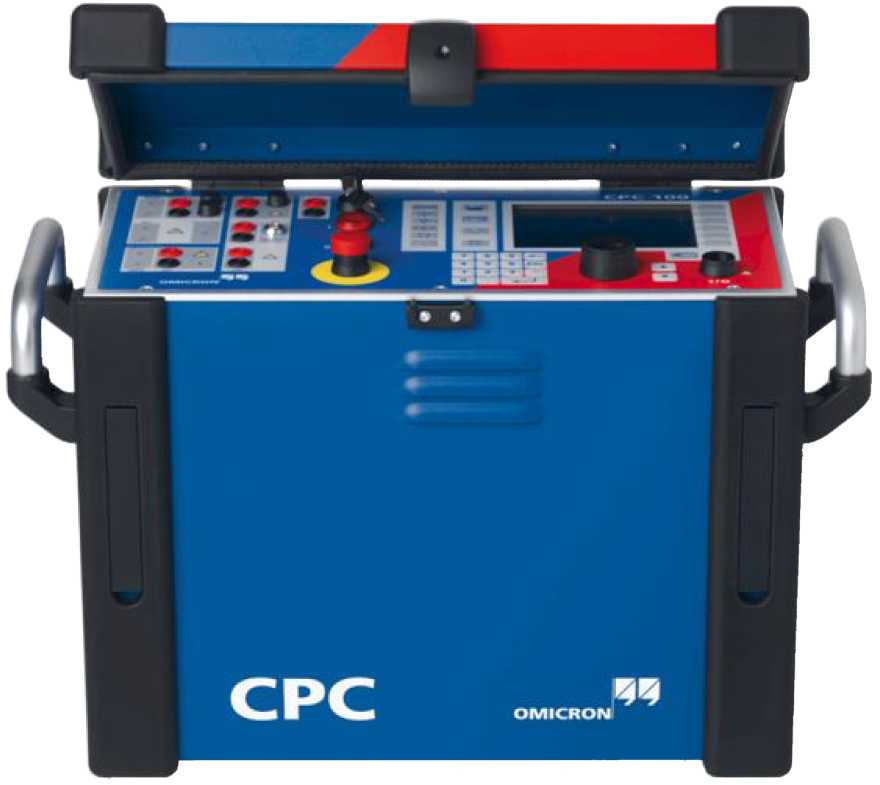

Рисунок 1 - Общий вид установок CPC 100
Место нанесения знака поверки
Место пломбировки

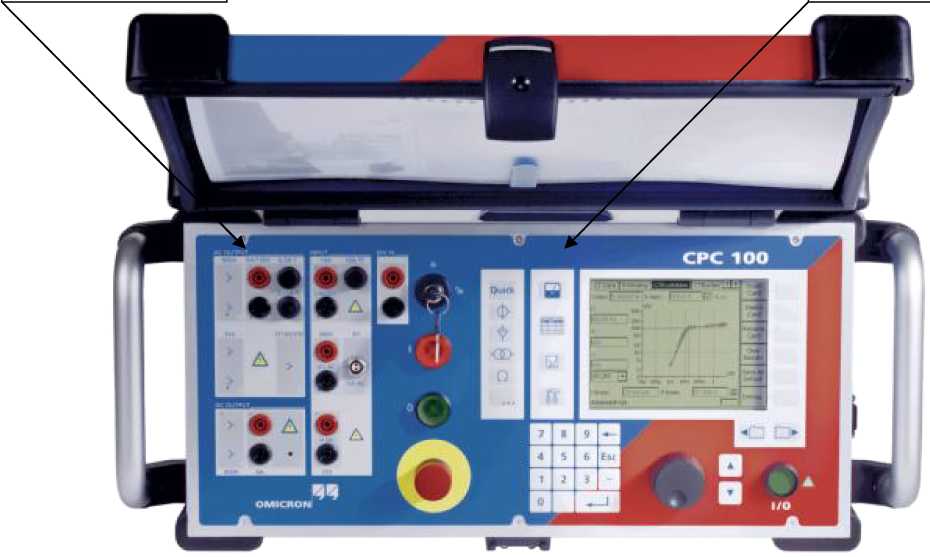

Рисунок 2 - Общий вид установок CPC 100. Вид лицевой панели
Таблица 2 - Метрологические характеристики в режиме воспроизведения напряжения переменного тока
Физическая величина |
Предел воспроизведения, В |
Пределы допускаемой основной абсолютной погрешности воспроизведения, В |
Напряжение переменного тока |
500 1) |
±(0,001/ив.+0,001/ип.) |
1000 1) | ||
2000 2) | ||
Примечания
Ub. - выходное напряжение, В; ип. - предел воспроизведения напряжения, В |
Таблица 3 - Метрологические характеристики в режиме воспроизведения силы переменного и постоянного тока
Физическая величина |
Предел воспроизведения, А |
Пределы допускаемой основной абсолютной погрешности воспроизведения, А |
Сила переменного тока |
800 1) |
±(0,002-1в.+0,002-1п.) |
Сила переменного тока |
2000 1)2) |
±(0,0025-1в.+0,0025-1п.) |
Сила постоянного тока |
400 |
±(0,005-1в.+0,001-1п.) |
Примечания
Ib. - выходная сила тока, А; 1п. - предел воспроизведения силы тока, А |
Таблица 4 - Метрологические характеристики в режиме измерений напряжения переменного и постоянного тока
Физическая величина |
Предел измерений, В |
Пределы допускаемой основной абсолютной погрешности измерений, В |
Напряжение переменного 1)2) тока |
0,3 |
±(0,003/ии.+0,001/ип.) |
3 |
±(0,002/ии.+0,001/ип.) | |
30 |
±(0,001 •ии.+0,001/ип.) | |
300 | ||
Напряжение переменного тока 1)3) |
0,03 |
±(0,002/ии.+0,005/ип.) |
0,3 |
±(0,0015/ии.+0,0015/ип.) | |
3 |
±(0,0005/ии.+0,0015/ип.) | |
Напряжение постоянного тока |
0,01 |
±(0,001/ии.+0,003/ип.) |
0,1 |
±(0,001/ии.+0,002/ип.) | |
1 |
±(0,0005/ии.+0,0015/ип.) | |
10 | ||
Примечания
Uu. - измеренное значение напряжения, В; ип. - предел измерений напряжения, В |
Таблица 5 - Метрологические характеристики в режиме измерений силы переменного и постоянного тока
Физическая величина |
Предел измерений, А |
Пределы допускаемой основной абсолютной погрешности измерений, А |
Сила переменного тока ) |
1 10 |
±(0,001-1и.+0,001-1п.) |
Сила постоянного тока |
1 10 |
±(0,0005-1и.+0,0015-1п.) |
Примечания 1) - в диапазоне частот от 15 до 400 Гц; 1и. - измеренное значение силы тока, А; 1п. - предел измерений силы тока, А |
Таблица 6 - Метрологические характеристики в режиме измерений электрического сопротивления постоянному току
Сила тока, А |
Предел измерений, Ом |
Пределы допускаемой основной абсолютной погрешности измерений, Ом |
4-х проводная схема измерений | ||
400 |
Г10"4 |
±0,015 •Ru. |
Г10"3 |
±0,0095^Ru. | |
Г10"2 | ||
6 |
1-10"1 |
±0,006^Ru. |
1 | ||
1 |
10 |
±0,004^Ru. |
Продолжение таблицы 6
Сила тока, А |
Предел измерений, Ом |
Пределы допускаемой основной абсолютной погрешности измерений, Ом |
2-х проводная схема измерений | ||
Менее 540-3 |
1-102 |
±0,012<Ии. |
Гло3 |
±0,0102^Ии. | |
ио |
±0,01 •Ии. | |
Примечание - Ии. - измеренное значение электрического сопротивления постоянному току, Ом |
Таблица 7 - Метрологические характеристики в режиме измерений электрической емкости и
тангенса угла диэлектрических потерь с модулями CP TD1, CP T |
D12, CP TD15 |
Наименование характеристики |
Значение |
Диапазон выходного напряжения переменного тока, В |
от 0 до 12000 1) 2) |
Диапазон измерений электрической емкости, мкФ |
от Г10’6 до 3 |
Пределы допускаемой основной абсолютной погрешности измерений электрической емкости, мкФ |
±2,440-3^Си. 3) |
Диапазон измерений тангенса угла диэлектрических потерь |
от 0 до 1 |
Пределы допускаемой абсолютной погрешности измерений тангенса угла диэлектрических потерь |
±(540’3Ои+240’4) 3) |
Примечания
Си. - измеренное значение электрической емкости, мкФ; Du. - измеренное значение тангенса угла диэлектрических потерь |
Пределы допускаемой дополнительной погрешности воспроизведения/измерений физических величин от изменения температуры окружающего воздуха в диапазоне рабочих температур на каждые 10 °С, в долях от пределов допускаемой основной погрешности - 0,5.
Таблица 8 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания:
|
от 85 до 264 50/60 |
Габаритные размеры (длинахширинахвысота), мм |
468х233х394 |
Масса, кг |
29 |
Нормальные условия измерений:
|
от +18 до +28 80 |
Рабочие условия измерений
|
от -10 до +55 до 95 без конденсации |
Средняя наработка на отказ, ч |
10000 |
