Номер по Госреестру СИ: 68101-17
68101-17 Системы комплексной проверки силовых трансформаторов
(TESTRANO 600)
Назначение средства измерений:
Системы комплексной проверки силовых трансформаторов TESTRANO 600 (далее -системы) предназначены для воспроизведения и измерений напряжения и силы переменного и постоянного тока, фазового угла, измерений электрического сопротивления постоянному току.
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
TESTRANO 600
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| ПАО "Россети Северо-Запад" | Юридические лица | 5 | 5 | 1,00 |
| юридическое лицо | Юридические лица | 4 | 4 | 1,00 |
| ООО НПП "ЭКРА", ИНН 2126001172 | Юридические лица | 3 | 3 | 1,00 |
| Публичное акционерное общество "Россети Северо-Запад" | Юридические лица | 3 | 3 | 1,00 |
| ООО НПП "ЭКРА" | Юридические лица | 2 | 5 | 2,50 |
| Общество с ограниченной ответственностью "Тольяттинский Трансформатор" | Юридические лица | 2 | 2 | 1,00 |
| ООО "ИТЦ УралЭнергоИнжиниринг" | Юридические лица | 1 | 2 | 2,00 |
| ООО "ТОЛЬЯТТИНСКИЙ ТРАНСФОРМАТОР" | Юридические лица | 1 | 1 | 1,00 |
| Общество с ограниченной ответственностью "СВЕРДЛОВЭЛЕКТРО-СИЛОВЫЕ ТРАНСФОРМАТОРЫ" | Юридические лица | 1 | 1 | 1,00 |
| ООО "ТОЛЬЯТИНСКИЙ ТРАНСФОРМАТОР", ИНН 6323072765 | Юридические лица | 1 | 1 | 1,00 |
| Общество с ограниченной ответственностью "РОСЭНЕРГОТРАНС" | Юридические лица | 1 | 1 | 1,00 |
| ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ "ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И ИСПЫТАНИЙ В ВОЛОГОДСКОЙ ОБЛАСТИ" | Юридические лица | 1 | 1 | 1,00 |
| ООО "СВЭЛ - Силовые трансформаторы" | Юридические лица | 1 | 1 | 1,00 |
| ООО "СвердловЭлектро" | Юридические лица | 1 | 1 | 1,00 |
| Филиал АО "Концерн Росэнергоатом" "Калининская атомная станция"(2894+32867) | Юридические лица | 1 | 1 | 1,00 |
| Юр. Лицо | Юридические лица | 1 | 1 | 1,00 |
| ЮЛ | Юридические лица | 1 | 1 | 1,00 |
| ООО "Воронежский трансформатор" | Юридические лица | 1 | 1 | 1,00 |
| Общество с ограниченной ответственностью "ВОРОНЕЖСКИЙ ТРАНСФОРМАТОР" | Юридические лица | 1 | 1 | 1,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 56a8d248-4aff-cafd-a1a4-bf0f18bb8910 | 68101-17 | 2022-05-23 | — | актуальная |
| da6dd1d6-6726-4a07-e69f-7baaea642364 | 68101-17 | 2020-05-07 | 2022-05-23 | архивная |
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.


Системы TESTRANO 600 имеют встроенное и внешнее программное обеспечение (ПО). Характеристики ПО приведены в таблице 1.
Встроенное ПО (микропрограмма) - внутренняя программа микропроцессора для обеспечения нормального функционирования систем, управления интерфейсами. Оно реализовано аппаратно и является метрологически значимым. Характеристики систем нормированы с учетом влияния ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) систем предприятием-изготовителем и недоступна для пользователя.
Внешнее ПО (Primary Test Manager (PTM)) представляет собой программу, позволяющую управлять процессом измерений, сохранять установки и параметры измерений для различных видов трансформаторов; проводить быструю оценку и сравнения результатов измерений; распечатывать отчеты; сохранять результаты измерений на жестком диске компьютера; экспортировать результаты измерений в распространенные форматы XML, PDF, DOC, XLS. Внешнее ПО не является метрологически значимым.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Primary Test Manager |
|
Номер версии (идентификационный номер ПО) |
Не ниже 4.00.000.1132 |
|
Цифровой идентификатор ПО |
- |
наносится на лицевую панель систем способом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к системам комплексной проверки силовых трансформаторов TESTRANO 600
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
осуществляется по документу МП 68101-17 с изменением № 1 «Системы комплексной проверки силовых трансформаторов TESTRANO 600. Методика поверки», утвержденному ООО «ИЦРМ» 27.05.2019 г.
Основные средства поверки: мультиметр 3458А (рег. № 25900-03); шунт токовый АКИП-7501 (рег. № 49121-12); прибор электроизмерительный эталонный
многофункциональный Энергомонитор-3.1КМ (рег. № 52854-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки наносится на лицевую панель корпуса систем и (или) свидетельство о поверке.
Принцип действия систем заключается в формировании испытательных и управляющих сигналов с заданными параметрами и измерения их величин на входе и выходе проверяемого оборудования. Сигналы преобразуются в цифровую форму с помощью АЦП, обрабатываются по математическим алгоритмам и результаты измерений отображаются на графическом ЖК-дисплее системы или внешнего ПК.
Системы могут использоваться как для плановой диагностики на месте эксплуатации, так и для заводских приемочных испытаний силовых трансформаторов.
Основные узлы систем: генераторы тока, генераторы напряжения, микропроцессор, устройство ввода-вывода, схема интерфейсов, ЖК-дисплей, блок питания.
Испытательные сигналы напряжения и силы тока формируются встроенными в системы трехфазными генераторами, построенными на 16-разрядных цифроаналоговых преобразователях и цифровых сигнальных процессорах, что позволяет получать высокую точность во всем рабочем диапазоне воспроизводимых амплитуд, частот и фаз.
Все генераторы систем имеют независимое непрерывное регулирование без переключения диапазонов по величине, частоте и фазе сигнала, защищены от перегрузки, короткого замыкания, перегрева, высоковольтных выбросов при переходных процессах в испытываемом оборудовании. Группы выходов по напряжению, по току гальванически изолированы друг от друга и источника питания.
С дополнительными модулями CP TD1, CP TD12 и CP TD15 системы могут измерять электрическую емкость и тангенс угла диэлектрических потерь изоляции.
Системами можно управлять как со встроенного сенсорного ЖК-дисплея с диагональю 10,6 дюйма, так и с помощью внешнего ПК с предустановленным программным обеспечением Primary Test Manager (PTM), работающим в операционной среде MS Windows (версий 7, 8, 8.1, 10). Для связи с ПК в приборах используется интерфейс Ethernet.
Конструктивно системы размещены в закрытом металлическом корпусе. Общий вид систем TESTRANO 600 представлен на рисунке 1.
На верхней панели размещены сенсорный дисплей, кнопка запуска тестирования, кнопка аварийного отключения, сигнальные лампы, разъем интерфейса USB.
На боковой панели размещены клемма заземления, разъемы выходного и входного сигналов, выключатель питания, разъем сети питания, разъем интерфейса Ethernet.
Для предотвращения несанкционированного доступа к внутренним частям приборов корпус систем пломбируется бумажным стикером.
■^IRANOsoo

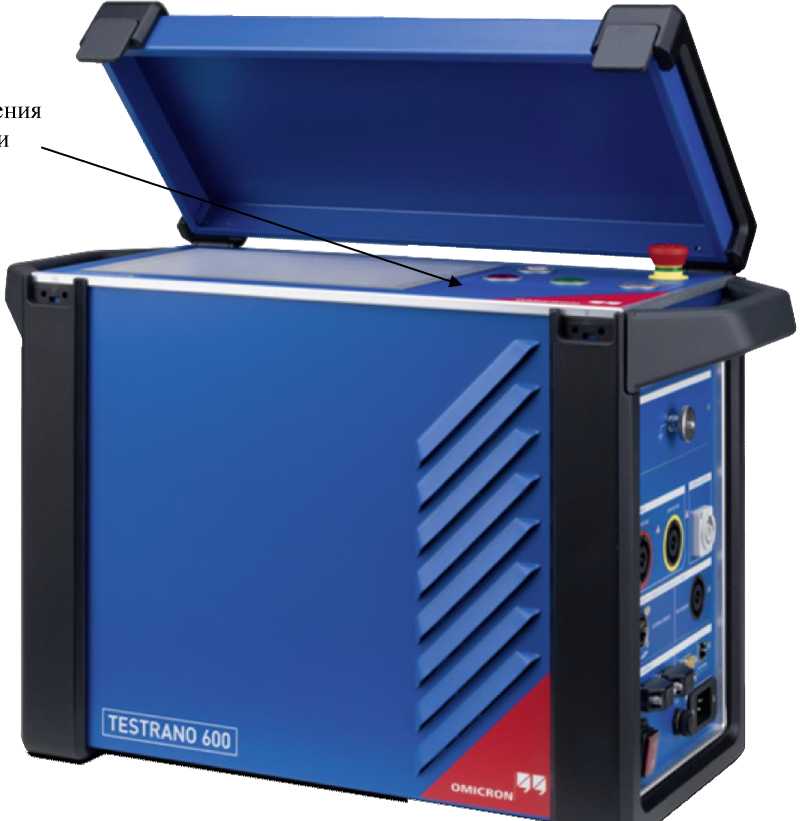

Рисунок 1 - Общий вид систем TESTRANO 600

Таблица 6 -
|
Наименование |
Обозначение |
Количество |
|
Системы комплексной проверки силовых трансформаторов TESTRANO 600 |
- |
1 шт. |
|
Комплект кабелей |
- |
1 шт. |
|
Компакт-диск с ПО Primary Test Manager (PTM) |
- |
1 шт. |
|
Модуль CP TD1 (CP TD12, CP TD15) |
- |
1 шт. 1) |
|
Транспортный кейс |
- |
1 шт. 1) |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
МП 68101-17 с изменением № 1 |
1 экз. |
|
Примечание - 1) опция | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон воспроизведения напряжения постоянного тока, В
|
от 0 до 113 (от 0 до 56) от 0 до 340 (от 0 до 170) |
|
Пределы допускаемой основной абсолютной погрешности воспроизведения напряжения постоянного тока, В |
±(3,3•10■4•Uв+1,7•10■4•Uп.) |
|
Диапазон воспроизведения напряжения переменного тока, В
|
от 0 до 230 (от 0 до 80; от 0 до 40) от 0 до 240 (от 0 до 120) |
|
Частота напряжения переменного тока, Г ц |
от 0,001 до 599 |
|
Пределы допускаемой основной абсолютной погрешности воспроизведения напряжения переменного тока, В |
±(3,3•10■3•Uв+1,7•10■3•Uп.) |
|
Диапазон воспроизведения фазового угла источниками напряжения переменного тока, градусов |
±360 |
|
Пределы допускаемой основной абсолютной погрешности воспроизведения фазового угла источниками напряжения переменного тока, градусов |
±0,36 1) 2) |
|
Диапазон воспроизведения силы постоянного тока, А
|
от 0 до 33 (от 0 до 16) от 0 до 100 (от 0 до 33) или от 0 до 50 (от 0 до 16) |
|
Пределы допускаемой основной абсолютной погрешности воспроизведения силы постоянного тока, А |
±(3,340"4^в.+1,740"4^п.) |
|
Диапазон воспроизведения силы переменного тока, А
|
от 0 до 33 (от 0 до 16) от 0 до 100 (от 0 до 33) или от 0 до 50 (от 0 до 16) |
|
Пределы допускаемой основной абсолютной погрешности воспроизведения силы переменного тока, А |
±(3,340’31в.+1,740’31п.) 1) 3) |
|
Диапазон воспроизведения напряжения переменного тока, В 4) |
от 0 до 240 |
|
Пределы допускаемой основной абсолютной погрешности воспроизведения напряжения переменного тока, В 4) |
±(3,3•10■3•Uв+1,6•10■3•Uп.) 1) |
|
Диапазон измерений напряжения постоянного тока, В |
от 0 до 0,0424; от 0 до 0,424; от 0 до 4,24; от 0 до 42,4; от 0 до 424 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой основной абсолютной погрешности измерений напряжения постоянного тока, В, в диапазонах от 0 до 0,0424 В от 0 до 0,424 В от 0 до 4,24 В от 0 до 42,4 В от 0 до 424 В |
±(2,2- 10-4/Ли.+3,2^ 10-1Ua) ±(Г1о-4/ии+1,740-4/ип.) ±(0,7* 10‘4-Un.+1,2- 10-1Ua) ±(Г1о-4/ии+1,740-4/ип.) ±(0,7* 10‘4-Uh.+1,2- 10-1ип.) |
|
Диапазон измерений напряжения переменного тока, В |
от 0 до 0,3; от 0 до 3; от 0 до 30; от 0 до 300 |
|
Пределы допускаемой основной абсолютной погрешности измерений напряжения переменного тока, В, в диапазонах от 0 до 0,3 В от 0 до 3 В от 0 до 30 В от 0 до 300 В |
±(Г10-4/ии+0,340Лип.) ±(Г10-4/ии+0,340Лип.) ±(Г10-4/ии+0,340Лип.) ±(1,2*10-1ии .+0,3 • 10-1Ua) |
|
Диапазон измерений напряжения переменного тока, В (вход усилителя) |
от 0 до 280 |
|
Пределы допускаемой основной абсолютной погрешности измерений напряжения переменного тока, В (вход усилителя) |
±(1,2*10-1ии .+0,3 • 10-1Ua) |
|
Диапазон измерений напряжения переменного тока, В (вход переключателя ответвлений трансформатора) |
от 0 до 300 |
|
Пределы допускаемой основной абсолютной погрешности измерений напряжения переменного тока, В (вход переключателя ответвлений трансформатора) |
±(740-1ии+740-1ип.) |
|
Диапазон измерений фазового угла при измерениях напряжения переменного тока, градусов |
±360 |
|
Пределы допускаемой основной абсолютной погрешности измерений фазового угла при измерениях напряжения переменного тока, градусов |
±0,017 1) 5) |
|
Диапазон измерений силы постоянного тока, А |
от 0 до 0,56; от 0 до 5,6; от 0 до 56 |
|
Пределы допускаемой основной абсолютной погрешности измерений силы постоянного тока, А, в диапазонах от 0 до 0,56 А от 0 до 5,6 А от 0 до 56 А |
±(1-10'21-1и.+2,3-10-^-1п.) ±(3,740ч1и.+2,640-41п.) ±(0,840-4^1и.+Г10-44п.) |
|
Диапазон измерений силы переменного тока, А |
от 0 до 0,4; от 0 до 4; от 0 до 40 |
|
Пределы допускаемой основной абсолютной погрешности измерений силы переменного тока, А, в диапазонах от 0 до 0,4 А от 0 до 4 А от 0 до 40 А |
±(1,740-4^1и.+0,3340-44п.) ±(3,640-44и.+0,3340-44п.) ±(2,340ч1и+1,340-11п.) |
|
Диапазон измерений фазового угла при измерениях силы переменного тока, градусов |
±360 |
|
Пределы допускаемой основной абсолютной погрешности измерений фазового угла при измерениях силы переменного тока, градусов |
±0,017 1) 5) |
Окончание таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной погрешности воспроизведения/измерений физических величин от изменения температуры окружающего воздуха в диапазоне рабочих температур на каждые 10 °С, в долях от пределов допускаемой основной погрешности |
0,5 |
|
Примечания Ub. - выходное напряжение, В; ип. - верхний предел воспроизведения/измерений напряжения, В; Ib. - выходной ток, А; 1п. - верхний предел воспроизведения/измерений силы тока, А; Uu. - измеренное значение напряжения, В; 1и. - измеренное значение силы тока, А;
- для усилителя напряжения; 5) - при напряжении более 0,3 •ип. или силе тока более 0,3 ^1п. | |
Таблица 3 - Метрологические характеристики в режиме измерений электрического
сопротивления постоянному току
|
Сила тока, А |
Диапазон измерений электрического сопротивления постоянному току, Ом |
Пределы допускаемой основной абсолютной погрешности измерений электрического сопротивления постоянному току, Ом |
|
30 |
от 1 до 10 |
±(^ |
|
от 0,1 до 1 |
±(Ф10-4^и+2,740-4^п.) | |
|
от 0,01 до 0,1 |
±(^ | |
|
от 0,001 до 0,01 |
±(^ | |
|
от 0,0001 до 0,001 |
±(540-4^и+4,340-4^п.) | |
|
3 |
от 10 до 100 |
±(г10-3^и+1,840-3^п.) |
|
от 1 до 10 |
±(Г10-3^и+2,6740-3^п.) | |
|
от 0,1 до 1 |
±(Г10-3^и+1,840-3^п.) | |
|
от 0,01 до 0,1 |
±(Г10-3^и+2,6740-3^п.) | |
|
от 0,001 до 0,01 |
±(1,13^ | |
|
0,3 |
от 100 до 1000 |
±(6^ |
|
от 10 до 100 |
±(6^ | |
|
от 1 до 10 |
±(6^ | |
|
от 0,1 до 1 |
±(640-4^и+2,740-4^п.) | |
|
от 0,01 до 0,1 |
±(7^ | |
|
Примечания Ru. - измеренное значение электрического сопротивления постоянному току, Ом; Ип. - верхний предел измерений электрического сопротивления постоянному току, Ом | ||
Таблица 4 - Метрологические характеристики модулей CP TD1, CP TD12, CP TD15
|
Наименование характеристики |
Значение |
|
Диапазон выходного напряжения переменного тока, В |
от 0 до 12000 1} 2) |
|
Диапазон измерений электрической емкости, мкФ |
от 1 • 10-6 до 3 |
|
Пределы допускаемой основной абсолютной погрешности измерений электрической емкости, мкФ |
±2,10’3,Cn. 3) |
|
Диапазон измерений тангенса угла диэлектрических потерь |
от 0 до 1 |
|
Пределы допускаемой абсолютной погрешности измерений тангенса угла диэлектрических потерь |
±(5,10’3,Dn.+2,10'4) 3) |
|
Примечания
Du. - измеренное значение тангенса угла диэлектрических потерь | |
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания:
|
от 100 до 240 (от 85 до 264)* от 50 до 60 (от 45 до 65)* |
|
Габаритные размеры, мм, (длинахширинахвысота) |
580х229х386 |
|
Масса, кг |
20,6 |
|
Нормальные условия применения:
|
от +18 до +28 до 80 |
|
Рабочие условия применения:
|
от -10 до +55 до 95 без конденсации |
|
Примечание - * исполнение в зависимости от заказа | |
