Установки применяются при пуско-наладочных работах и комплексном техническом обслуживании оборудования электрических подстанций.

Принцип действия установок заключается в формировании испытательных и управляющих сигналов с заданными параметрами и измерения их величины на входе и выходе проверяемого оборудования. Сигналы преобразуются в цифровую форму с помощью АЦП, обрабатываются по математическим алгоритмам и результаты измерений отображаются на графическом ЖК-дисплее внешнего ПК.

Испытательные сигналы напряжения и силы постоянного и переменного однофазных и многофазных токов в установках CMC формируются генераторами, построенными на 16-разрядных цифроаналоговых преобразователях и цифровых сигнальных процессорах, что позволяет получать высокую точность во всём рабочем диапазоне воспроизводимых амплитуд, частот и фаз.

Установки изготавливаются в виде модификаций CMC 156, CMC 156 EP, CMC 256-3, CMC 256-6, CMC 256 UCA, CMC 256 plus, CMC 356, отличающихся метрологическими и техническими характеристиками.

Установки CMC 156 для трехфазных применений содержат три генератора для напряжения и три генератора для тока. Кроме того, имеются шесть независимых маломощных выходов для расширения функциональных возможностей, например большего числа фаз.

Установки CMC 156 ЕР отличаются от CMC 156 повышенной точностью.

Установки CMC 256-3 для трехфазных применений содержат три генератора для напряжения и три генератора для тока. Также имеется четвертый независимый выход по напряжению, используемый для синхронизации или имитации остаточного напряжения.

Установки CMC 256-6 и CMC 256 plus для трехфазных применений содержат три генератора для напряжения и шесть генераторов тока. Также имеется четвертый независимый выход по напряжению, используемый для синхронизации или имитации остаточного напряжения.

Установки CMC 256 UCA представляют собой установку CMC 256-6 с возможностью работы в сети Ethernet.

Установки CMC 256 plus имеют повышенную точность и могут использоваться в качестве калибратора при поверке СИ электрических величин.

Установки CMC 356 отличаются от CMC 256 и CMC 156 большим значением воспроизводимой мощности.

Все генераторы установок имеют независимое непрерывное регулирование без переключения диапазонов по величине, частоте и фазе сигнала, защищены от перегрузки, короткого замыкания, перегрева, высоковольтных выбросов при переходных процессах в испытываемом оборудовании. Группы выходов по напряжению, по току (в СМС 256-6 есть две группы по току) гальванически изолированы друг от друга и источника питания.

Все установки имеют функции измерения напряжения и силы постоянного тока.

Дополнительно, с опцией программного обеспечения EnerLyzer, установки CMC 256 и CMC 356 могут быть дополнены измерительным устройством с 10 входами аналого-цифрового преобразования, которые позволяют измерять напряжение и силу постоянного тока, частоту, фазу, мощность, анализировать гармонический состав и форму переходных процессов.

Все установки серии CMC имеют одинаковые релейные и транзисторные выходы, двоичные входы управления, счетчика, и измерители напряжения и силы постоянного тока.

Установки CMC не имеют собственных органов управления и индикации и управляются с помощью внешнего ПК через параллельный порт, USB порт или порт Ethernet.

Модификации CMC 256-6, CMC 256 plus, CMC 356 могут оснащаться устройством CMControl, которое представляет собой внешнюю панель управления и позволяет обходиться без внешнего ПК. Устройство выпускается в двух модификациях: CMControl P - для испытания устройств защиты и измерения, CMControl R - для испытаний реклоузеров и автоматических секционных разъединителей.

Конструктивно установки CMC выполнены как переносные приборы в металлических корпусах с поворотной ручкой.

На лицевой панели расположены основные выходы, входы и выключатель питания, на задней стенке - интерфейсные разъемы и гнезда дополнительных сигналов.

Для предотвращения несанкционированного доступа к внутренним частям винты крепления корпуса установок пломбируются специальными наклейками, разрушающимися при вскрытии корпуса.

Питание установок осуществляется от однофазной цепи переменного тока.

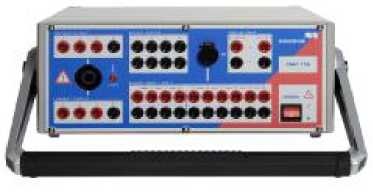

CMC 156, CMC 156 EP

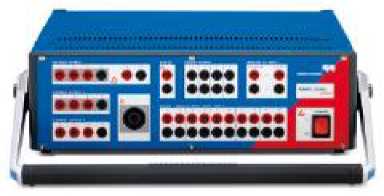

CMC 256-6

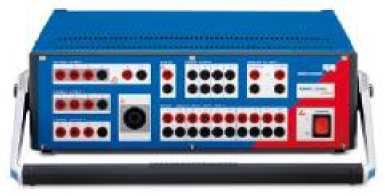

CMC 256 plus

■**«

••

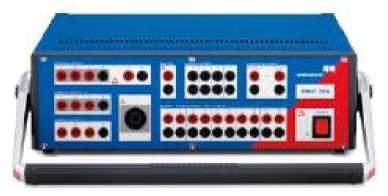

CMC 356

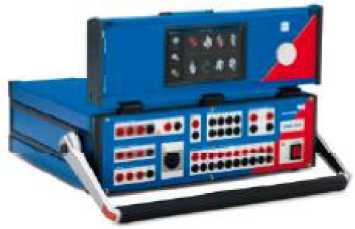

Установка СМС с устройством CMControl

Таблица 17 - Комплектность

Частота напряжения и силы переменного тока от 10 до 1000 Гц.

Таблица 2 - Основные метрологические характеристики установок CMC 156 при воспроизведении напряжения постоянного и переменного тока

Примечание: Ub. - воспроизводимое значение напряжения, В;

ип. - предел воспроизведения напряжения, В.

Таблица 3 - Основные метрологические характеристики установок CMC 156 EP при воспроизведении напряжения постоянного и переменного тока

Примечание: Ub. - воспроизводимое значение напряжения, В;

ип. - предел воспроизведения напряжения, В; температурный коэффициент 0,0025 %/°С.

Таблица 4 - Основные метрологические характеристики установок CMC 156 при воспроизведении силы постоянного и переменного тока

Примечание: 1в. - воспроизводимое значение силы тока, А;

In. - предел воспроизведения силы тока, А.

Таблица 5 - Основные метрологические характеристики установок CMC 156 EP при воспроизведении силы постоянного и переменного тока

Примечание: 1в. - воспроизводимое значение силы тока, А;

1п. - предел воспроизведения силы тока, А; температурный коэффициент 0,0025 %/°С.

Таблица 6 - Основные метрологические характеристики установок CMC 256-3 и CMC 256-6 при воспроизведении напряжения постоянного и переменного тока

Примечание: Ub. - воспроизводимое значение напряжения, В.

Таблица 7 - Основные метрологические характеристики установок CMC 256-3 и CMC 256-6 при воспроизведении силы постоянного и переменного тока

Примечание: 1в. - воспроизводимое значение силы тока, А.

Таблица 8 - Основные метрологические характеристики установок CMC 256 plus при воспроизведении напряжения постоянного и переменного тока

Примечание: Ue. - воспроизводимое значение напряжения, В;

Un. - предел воспроизведения напряжения, В; температурный коэффициент 0,0025 %/°С.

Таблица 9 - Основные метрологические характеристики установок CMC 256 plus при воспроизведении силы постоянного и переменного тока

Примечание: 1в. - воспроизводимое значение силы тока, А;

1п. - предел воспроизведения силы тока, А; температурный коэффициент 0,0025 %/°С.

Таблица 10 - Основные метрологические характеристики установок CMC 356 при воспроизведении напряжения постоянного и переменного тока

Примечание: Ub. - воспроизводимое значение напряжения, В;

ип. - предел воспроизведения напряжения, В. температурный коэффициент 0,0025 %/°С.

Таблица 11 - Основные метрологические характеристики установок CMC 356 при воспроизведении силы постоянного и переменного тока

Примечание: 1в. - воспроизводимое значение силы тока, А;

In. - предел воспроизведения силы тока, А; температурный коэффициент 0,0025 %/°С.

Таблица 12 - Основные метрологические характеристики установок CMC 156, CMC 156 EP,

CMC 256-3, CMC 256-6, CMC 256 plus, CMC 356 при измерении унифицированных сигналов

напряжения и силы постоянного тока

Примечание: ¹⁾ - за нормирующее значение при определении приведенной погрешности принимается предел измерений;

• ²⁾ - для установок CMC 156 ± 0,05 %;

• ³⁾ - кроме установок CMC 156, CMC 156 EP.

Таблица 13 - Основные метрологические характеристики установок CMC 256-3, CMC 256-6, CMC 256 plus, CMC 356 при измерении напряжения и силы переменного тока по многофункциональным входам

Примечание: ⁴⁾ - с токовыми клещами C-Probe 1 в диапазоне до 40 А при частоте до 1 кГц.

Таблица 14 - Основные метрологические характеристики установок CMC 256-3, CMC 256-6, CMC 256 plus при воспроизведении напряжения постоянного тока по дополнительному выходу

Примечание: Ub. - воспроизводимое значение напряжения, В.

Таблица 15 - Основные метрологические характеристики установок при воспроизведении частоты и фазового угла

Примечание: ⁵⁾ - погрешность нормирована для частоты 50/60 Гц.

Таблица 16 - Основные технические характеристики установок

⁷⁾ - для установок CMC 156, CMC 156 EP от 47 до 63 Гц.
