Номер по Госреестру СИ: 68927-17
68927-17 Анализаторы
(DIRANA)
Назначение средства измерений:
Анализаторы DIRANA (далее - анализаторы) предназначены для измерений силы постоянного тока, электрической ёмкости и тангенса угла диэлектрических потерь изоляции.
Внешний вид.
Анализаторы
Рисунок № 1
Программное обеспечение
Встроенное ПО (микропрограмма) - внутренняя программа микропроцессора
анализаторов, встроено в постоянное запоминающее устройство и записывается на заводе-изготовителе. Для защиты анализаторов от несанкционированного вмешательства в его работу осуществлены конструктивные, программные и схемотехнические решения, которые обеспечивают защиту данных. ПО аппаратно защищено от записи, что исключает возможность его несанкционированной настройки и вмешательств, приводящих к искажению результатов измерений.
Внешнее ПО (Primary Test Manager) представляет собой программу для управления испытаниями оборудования, обеспечивает компьютерный интерфейс для испытательной установки, а также помогает настроить конфигурацию аппаратной части анализаторов.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение | |
Идентификационное наименование ПО |
DIRANA (внутреннее ПО) |
Primary Test Manager (внешнее ПО) |
Номер версии (идентификационный номер) ПО |
не ниже 3.0 |
не ниже 4.00.000.1132 |
Знак утверждения типа
Знак утверждения типананосится на лицевую панель корпуса в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам DIRANA
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Техническая документация изготовителя фирмы «OMICRON electronics GmbH»
Поверка
Поверкаосуществляется по документу РТ-МП-4321-551-2017 «Анализаторы DIRANA. Методика поверки», утвержденному ФБУ «Ростест-Москва» 30.05.2017 г.
Основные средства поверки:
- магазин ёмкости Р5025 (регистрационный номер в Федеральном информационном фонде 5395-76);
- калибратор процессов многофункциональный Fluke 726 (регистрационный номер в Федеральном информационном фонде 52221-12);
- блок поверки из комплекта измерителя параметров изоляции Тангенс-2000 (регистрационный номер в Федеральном информационном фонде 24891-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке и в специально отведенное место, указанное на рисунке 1.
Изготовитель
«OMICRON electronics GmbH», Австрия
Адрес: Oberes Ried 1 6833 Klaus, Austria Телефон: +43 59495
Е-mail support@omicronenergy.com; Web-сайт: www.omicronenergy.com
Заявитель
Общество с ограниченной ответственностью научно-производственное предприятие «ЭКРА» (ООО НПП «ЭКРА»)
ИНН 2126001172
Адрес: 428003, г. Чебоксары, проспект Ивана Яковлева, д. 3, пом. 541 Телефон: +7(8352)22-01-10
E-mail ekra@ekra.ru; Web-сайт: www.ekra.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон: 8 (495) 544-00-00; E-mail: info@rostest.ru
Принцип действия анализаторов состоит в формировании, встроенным источником, напряжения на исследуемом объекте, с последующим измерением и вычислением аналоговых сигналов тока, ёмкостного сопротивления и тангенса угла диэлектрических потерь изоляции.
Управление анализаторами осуществляется с помощью программного обеспечения Primary Test Manager, установленного на компьютер, подключенный через USB-интерфейс.
Внешний вид анализаторов и обозначение места нанесения знака поверки представлены на рисунке 1.

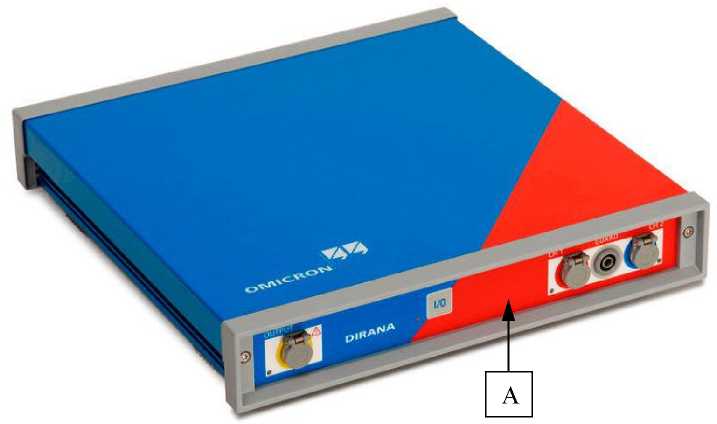

Рисунок 1 - Общий вид анализаторов и обозначение места нанесения знака поверки (А)
Пломбирование анализаторов DIRANA не предусмотрено.
Таблица 4 -
Наименование |
Обозначение |
Количество |
Анализатор |
DIRANA |
1 шт. |
Блок питания |
1 шт. | |
Кабель питания |
1 шт. | |
Кабель заземления (зеленый/желтый), 6 м, 6 мм2, с зажимом для подключения |
1 шт. | |
Провод оплетки |
1 шт. | |
Кабель USB 2/0 A/B, 2 м |
1 шт. | |
Триаксильный кабель, 50 Ом, 18 м (красный) |
1 шт. | |
Триаксильный кабель, 50 Ом, 18 м (синий) |
1 шт. | |
Триаксильный кабель, 50 Ом, 18 м (желтый) |
1 шт. | |
Переходник для триаксильных кабелей со штекерами типа «банан» |
3 шт. | |
Лабораторный кабель, 6 м, 2,5 мм2, со штекерами типа «банан» |
3 шт. | |
Изогнутая рукоятка |
1 шт. | |
Винтовой зажим |
1 шт. | |
Измерительный зажим с разъемами для триаксильных кабелей и отведений |
3 шт. | |
Соединительный зажим со штекерами типа «банан» |
3 шт. | |
Зажимы типа «крокодил» с разъемом типа «банан» |
2 шт. | |
Переходники для клемм с разъемом типа «банан» |
9 шт. | |
Мягкая сумка |
1 шт. | |
Кейс для транспортировки |
1 шт. | |
Блок |
TMDRA 100 |
1 шт. |
CD-диск с Primary Test Manager |
1 шт. | |
Руководство по эксплуатации |
1 экз. | |
Методика поверки |
РТ-МП-4321-551-2017 |
1 экз. |
Метрологические характеристики приведены с учетом влияния программного обеспечения.
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений силы постоянного тока, мА |
от -10 до +10 |
Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, мА |
±(0,005 •Хизм+10-9) |
Диапазон измерений тангенса угла диэлектрических потерь |
от 0 до 10 |
Пределы допускаемой абсолютной погрешности измерений тангенса угла диэлектрических потерь |
±(0,01 •Хизм. +3-10-4) в диапазоне частот св.1 мГц до 100 Гц включ.; ±(0,02^Хизм.+540-4) в диапазонах частот от 10 мкГц до 1 мГц включ., св. 100 Гц до 5 кГц |
Диапазон измерений электрической емкости, мкФ |
от 190-10-6 до 100 |
Пределы допускаемой абсолютной погрешности измерений электрической ёмкости, мкФ |
±(0,005 •Хизм. + 10-6) |
Диапазон выходного напряжения переменного тока встроенного источника, В |
от 0 до 200 |
Диапазон частоты встроенного источника переменного тока, Гц |
от 10-5 до 5 • 103 |
* где Хизм. - измеренное значение величины |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания: | |
- напряжение переменного тока, В |
от 100 до 240 |
- частота переменного тока, Гц |
50 и 60 |
Условия эксплуатации: | |
- температура окружающей среды, °С |
от -10 до +55 |
- относительная влажность воздуха без |
от 20 до 95 |
конденсата, % | |
- атмосферное давление, кПа |
от 70 до 106 |
Наименование характеристики |
Значение |
Габаритные размеры (длинахширинахвысота), см |
265х260х5 |
Масса, кг, не более |
2,3 |
