Методика поверки «ГСИ. Комплексы поверочные портативные КПП-6» (МП 2551-0187-2018)

Федеральное государственное унитарное предприятие

«Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева» ФГУП «ВНИИМ им.Д.И.Менделеева»

УТВЕРЖДАЮ

«ВНИИМ

им.

8 г.

ДИРЕКТОРА

М.п.

Государственная система обеспечения единства измерений

Комплексы поверочные портативные КПП-6

Методика поверки

МП 2551-0187-2018

Руководитель проблемной лаборатории метрологического обеспечения метеорологических систем измерений

к                            '  ■

В.П. Ковальков

Инженер Ткйтегории

А.Ю.Левин

Ведущий инженер

З.В.Фомкина

г. Санкт-Петербург 2018 г.

Настоящая методика поверки распространяется на комплексы поверочные портативные КПП-6 (далее - комплексы КПП-6), предназначенные для воспроизведения времени задержки импульсного сигнала и измерений расстояния и устанавливает методы и средства их первичной и периодической поверки.

Интервал между поверками 1 год.

Г. Операции поверки Таблица!

1.1. При отрицательных результатах одной из операций поверка прекращается.

2. Средства поверки и вспомогательное оборудование Таблица 2. .

продолжение таблицы 2

• 2.1.  Средства поверки должны иметь действующие свидетельства о поверке, эталоны - действующие свидетельства об аттестации.

• 2.2.  Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик поверяемых комплексов КПП-6 с требуемой точностью.

• 3. Требования к квалификации поверителей и требования безопасности.

  • 3.1.  К проведению поверки допускаются лица, аттестованные в качестве поверителей, изучившие настоящую методику и эксплуатационную документацию (далее ЭД), прилагаемую к комплексам КПП-6.

  • 3.2.  При проведении поверки должны соблюдаться:

-требования безопасности по ГОСТ 12.3.019;

-требования безопасности, изложенные в эксплуатационной документации; -«Правила технической эксплуатации электроустановок потребителей»; -«Правила ТБ при эксплуатации электроустановок потребителей».

• 4. Условия поверки

При поверке должны быть соблюдены следующие условия:

• - температура воздуха,°С                     от 17 до 23;

• - относительная влажность воздуха,%          от 40 до 80;

• 5. Подготовка к поверке

  • 5.1.  Проверить комплектность комплекса КПП-6.

  • 5.2.  Проверить электропитание комплекса КПП-6.

  • 5.3.  Подготовить к работе и включить комплекс КПП-6 согласно ЭД.

• 6. Проведение поверки

  • 6.1. Внешний осмотр

    • 6.1.1.  Комплекс КПП-6 не должен иметь механических повреждений или иных дефектов, влияющих на качество его работы.

    • 6.1.2.  Соединения в разъемах питания комплекса КПП-6 должны быть надежными.

    • 6.1.3.  Маркировка комплекса КПП-6 должна быть целой, четкой, хорошо читаемой.

6.2.Опробование

Опробование комплекса КПП-6 должно осуществляться в следующем порядке:

• 6.2.1.  Включите дальномер лазерный Leica DISTO D510. Контрольная индикация должна показать, что он работоспособен.

• 6.2.2.  Подтверждение соответствия программного обеспечения выполняется в следующем порядке.

• 6.2.3.  Идентификация встроенного ПО «leica.hex» осуществляется путем проверки опломбирования корпуса дальномера лазерного Leica DISTO D510.

• 6.2.4.  Проверьте пломбировку на корпусе дальномера лазерного Leica DISTO D510 на целостность.

• 6.2.5.  Результаты идентификации программного обеспечения считают положительными, если пломбы на корпусе не повреждена.

6.3.Определение диапазона и абсолютной погрешности измерений расстояний

Определение диапазона и абсолютной погрешности измерений расстояний проводят с помощью компаратора лазерного интерференционного (далее компаратора) и базиса линейного 2 разряда по ГОСТ 8.503-84 (далее базиса). Сначала определяют абсолютную погрешность дальномера в диапазоне от 0,05 до 24 м с помощью компаратора. Для этого дальномер устанавливают на направляющих компаратора и закрепляют, на подвижной каретке компаратора устанавливают экран и проводят измерения. Для этого каретку перемещают и снимают показания с дальномера и с измерительной системы компаратора. Измеряют расстояния не менее, чем в пяти точках. За абсолютную погрешность принимают разность между значениями, полученными с помощью дальномера, и значениями, полученными с помощью компаратора.

Затем с помощью базиса определяют абсолютную погрешность дальномера в диапазоне от 24 до 200 м. Для этого с помощью дальномера измеряют расстояния между центрами геодезических пунктов базиса, Измерения каждого расстояния проводят не менее трех раз. Абсолютную погрешность измерений расстояний определяют как разность между значениями, полученными с помощью дальномера, и действительными значениями длины линий между центрами геодезических пунктов. За абсолютную погрешность измерений принимают максимальное полученное значение.

Диапазон измерений и абсолютная погрешность измерений расстояний должны соответствовать значениям, приведенным в таблице 3.

Таблица 3

• 6.4. Поверка линии задержки ЛЗТ-З (Регистрационный номер 70116-17) из состава КПП-6 выполняется в соответствии с документомМП 2551-0157-2017 «Линии задержки ЛЗТ-З. Методика поверки». При наличии действующего свидетельства о поверке на линию задержки ЛЗТ-З её повторную поверку допускается не производить и зачесть свидетельство о поверке с обязательным занесением данной информации в свидетельство о поверке на комплексы КПП-6.

• 6.4. Проверка эквивалентного расстояния высоты облаков рассчитанного исходя из времени задержки импульсного сигнала выполняется в следующем порядке:

• 6.3.1. Занесите в протокол значения времени задержки импульсного сигнала, указанные в паспорте на линию задержки ЛЗТ-З.

• 6.3.2. Произведите расчеты значений эквивалентного расстояния высоты облаков Н_м, по формуле:

где: с - скорость света в вакууме, м/с

Т - значение воспроизведения времени задержки импульсного сигнала, указанные в паспорте на линию задержки ЛЗТ-З.

• 6.3.3. Полученные (рассчитанные) значения эквивалентного расстояния высоты облаков должны совпадать со значениями указанными в паспорте на линию задержки ЛЗТ-З, а так же должны находиться в пределах, указанных в таблице 4:

Таблица 4

• 6.3.4. Критерием положительного результата является соответствие рассчитанных значений эквивалентного расстояния высоты облаков со значениями указанными в паспорте на линию задержки ЛЗТ-З и не выходит за рамки приведенные в таблице 3.

• 7. Оформление результатов поверки

  • 7.1.  Результаты поверки оформляются протоколом, рекомендуемая форма которого приведена в Приложении А.

  • 7.2.  При положительных результатах поверки оформляют свидетельство о поверке установленного образца. Знак поверки наносится на свидетельство о поверке.

  • 7.3.  При отрицательных результатах поверки оформляют извещение о непригодности установленной формы.

Приложение А (рекомендуемое)

Форма протокола поверки

Комплекс КПП-6 заводской номер___________•

Дата проведения поверки «     »     ____________________20___года

Представлен (наименование владельца)_________________________ ,

Результаты поверки

1 .Внешний осмотр

• 1.1 Выводы _______________________________________________________________________________

2. Опробование

• 2.1 Выводы _______ •           ________________________________________________

3.Определение метрологических характеристик:

3.1 Определение погрешности измерения времени задержки импульсного сигнала.

3.1.1 Выводы____________________- ' _____________________________________________________________

3.2 Определение диапазона и абсолютной погрешности измерений расстояний

• 3.2.1 Выводы ______________________________________________________

4 Результаты идентификации программного обеспечения___________________________________

На основании полученных результатов комплекс КПП-6 признается:

Поверитель______________________________________________________________________

Подпись                   ФИО

Дата поверки       «_____»-   ______________20___года.

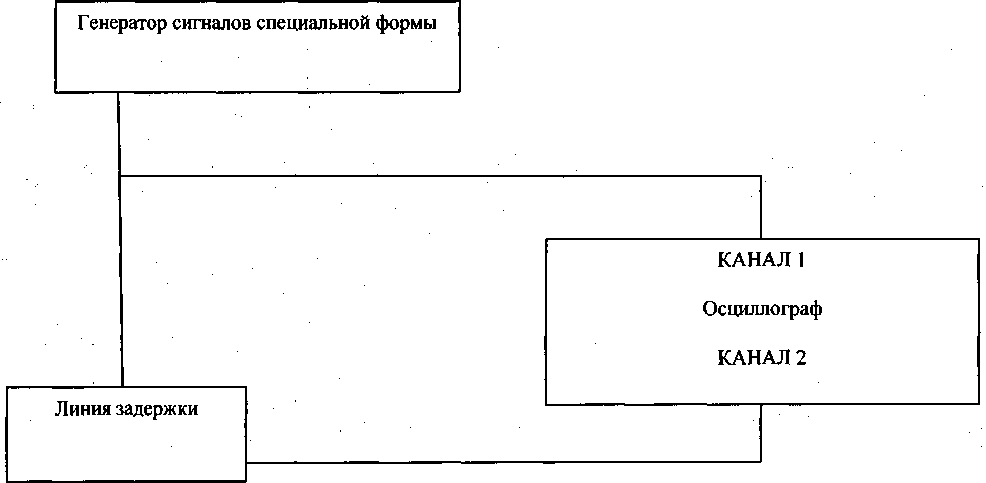

ПРИЛОЖЕНИЕ Б (Обязательное) Схема подключения линии задержки к генератору сигналов специальной формы и осциллографу.

Параметры импульсного сигнала, устанавливаемые на генераторе сигналов специальной формы: Однополярный положительный, амплитуда 1 В, прямоугольная форма импульса, длительность импульса 10 мкс, период следования 1000 Гц.
