/71е<хничес/сс1е алс/еаы/e с/

&S/ocr.3cf0&!>/c/ rf/w-4

утвзрждаю

Зааьру ого;;:п‘0ля предприятия n^L-A*I742 • ,

й«в>/

" г ”       ______J972 г.

микроманометр ошщозый ю-4

Техническое описание и инструкции по эксплуатации

6549-ТО

Ру КО г 0ДИ^Ч1Л7» пдсдприятжя a fl/я        —

—<^£^±Х; ■’’устарев А .С./ •W*    6<'  19'72 г.

руководитель лаборатории №5/

^2i__1 олухи и

н •*> с. м U- S .

ГХ/

СОДЕРЖАНИЕ

Лист

I* Введение **••***••.•«••••«

  • 2. Назначение • *•.,*.<*•«•*..........

<л общие указания но эксплуатации .............

8* Порядок установки микроманометра , . , * ........

II* Проверка технического состояния .*•••< 12* Характерные неисправности и методы их устранения ♦ * .

13, Правила хранения *

14* Транспортирование • «••*.,**•.....*

15* Приложение

III..

. iiici

> KH.VM

li. unti l

. Ui i <i

! Пискарев^

11|»и ip.i.i | Полещук

6549-ТО

ЙЛАМикроманометр образцовый

. ..... , мкм"4

Разрой Лоскутов л&^/Гохв шескоо описание и

‘ ; По п Н UVif                  >л>4и ИГ* № Ytirtrvf UTCJ ПА нмлп тгл ы« чиикч

I* ВВЕДЕНИЕ

  • 1.1, Приступая к работе с микроманометром, необходимо внимателз ознакомиться с техническим описанием и инструкцией по эксплуатации,

1*2, К работе с микроманометром и. поверке приборов по нему мог} быть допущены липа, освоившие правила обращения с микроманометром»

2; НАЗНАЧЕНИЕ

2,1» Микроманометр образцовый МКМ-4 класса точности 0,01 предн* начен для поверки микроманометров, а также для непосредственного и< рения разности давлений ь диапазоне 100 ♦», 4000 Па

о                                                      ■

(10,,.400 кгс/м ) при максимальном избыточном давлении 4000 Па (400 кгс/м*'),

  • 2.2, Рабочими условиями прибора являются:

а) скорость изменения измеряемого давления (разности давл* ,ний) не более 0,1 iia/мин (0,01

б) температура окружающего воздуха при его относительной

влажности 30     80^                                  20 + Ю°С;

в) скорость изменения температуры окружающего воздуха не

более                                                      0,3 град/ч;

г) питание микроманометра от сети переменного тока

напряжением           220 + 22 В;

частотой              50 + 0,5 Гц

  • 3. ТЕХНИЧЕСКИЕ ДАННЫЕ

5.1. Технические данные приведены в табл.1

Наименование

  • 1. Верхний предел измерений разности давлений.

На (кгс/мА-)

  • 2. Нижний предел измерений разности давлений,

Па (кгс/к-)

  • 3. Максимальное избыточное давление,Ра (кгс/м^)

  • 4. Класс точности

  • 5. Цена деления ампулы уровня, сек

  • 6. Рабочая жидкость

  • 7. Объём рабочей жидкости, заливаемой в прибор,см3

  • 8. Мощность, потребляемая микроманометром, Вт,

не более

  • 9. Габаритные размеры, мм

  • 10. Масса, кг

    Табл.1

    Норма

    4000 <400)

    '     100 (Ю;

    4000 (400)

    0,01

    ‘ зо дистиллирован ная вода

    400500

    90

    680x630x950

    70

Примечание. Основная погрешность микроманометра не превышает

OtOIJa от 4000 На (400 кгс/i?)* 5 ~        OS* 1#* р) Л<-

Основная погрешность микрома^етраОне должна превышать + 0,4 Па &&                            (,Л^СС<75

(+0,04 ki*c/« )р при соблюдение следующих условий:

а) микроманометр должен быть установлен по уровням;

б) базовая площадка для установки концевых мер не должна иметь внешних повреждений: забоин, царапин, следов коррозии;

в) резиновая трубка, соединяющая подвижный сосуд с неподвижным, не должна перекручиваться и задевать га выступающие части микроманометра при подъеме и опускании сосуда;

г) поле зрения микроскопа, при включенной подсветке, должно быть равномерно освещенным, чистым;

д) смещение теневого подвижного индекса по шкале микроскопа, пос ле трехкратного подъёма подвижного сосуда и опускании его в исходное положение (условный и;^ь), не должно быть более 5 мкм (1/4 деления шкалы микроскопа).

I,

2.

4.

5.

6.

7.

а;

б)

В)

г)

д)

ж)

з)

и)

8.

4, СОСТАВ МИКРОМАНОМЕТРА.

4.1. Состав микромвно* ^ра приведен в табл.2.

Наименование

Примечен!

Микроманометр

Термометр ТЛ-18 от -.8 до +38°С i ценой деления 0,1°С ГОСТ 2045-71

Пресс сильфонный типа СПМ-1

Набор К? 2 концевых плоскопараллельных мер длины

Ш класса

.РОСТ 9038-^91

Концевая

Концевая

Комплект

/Ср ИЦ 4x<X (vO

мера 200 мм Ш класса ГОСТ 9038-59

мера 300 мм Ш класса ГОСТ 9038-59

эксплуатационных документов:

техническое описание и инструкция по эксплуатации 6549-ТО формуляр 6549-ФО

ЭКЗ.

экэ.

пресс сильфонн 8i СПМ-I; техническое описание и инструкция по эксплуатации 810-00 пресс сильфонный        паспорт 810-00

термометр лабораторный типа ГЛ-18;

паспорт

электродвигатель ПЛ 062; описание

инструкция по пользованию ртутными

мометрами

1 экз.

ПС I экэ.

тер-

экэ.

экз.

I

I

инструкция по пользованию концевыми ллоскопарал- |

т

дельными мерами длины

экэ.

меры длины концевые плоскопараллельные;

I

экз.

паспорт

Меры длины концевые плоскопараллельные типа МКП;

I экэ

выпускной аттестат

Щ одояввЕда габл.2

Иавмаиование

7 .

йримечв-кие

9. Индикатор многооборотиый ц.д.0,001 шц

выпускной аттестат

1

10. Комплект запасных частей:

I

а) предохранитель ПК-30-2а ГОСТ 5010-53

2 мг»

б) лампа МН 2,5-0,5 ГОСТ 2204-69

5 ит.

в) термометр ТЛ-18 от +8 до •:-38йС о ценой деле-

ния 0,1°С ГОСТ 2045-71

I fflf*

II. Комплект укладок:

I

а) чехол

I VI.

б) ящик укладочный № I

I

в) ящик укладочный Я» 2

I ВТ.

г) ящик укладочный № 3

I ят.

5* УСТРОЙСТВО И РАБОТА МИКРОМАНОМЕТРА0

5Л« Принцип действия микроманометра МКМ-4 основан на ток, что измеряемое давление газа (или разность давлений) уравновешивается да лением столба жидкости, Схема принципа действия микроманометра приье дена на рис Л»

Микроманометр МКМ-4 имеет два сосуда9 один из которых неподвижен 6* а другой 3 может перемещаться вдоль направляющих стоек. Сосуды соединены между собой резиновой трубкой 8*

В начальном положении, когда давление в обоих сосудах одинаковое жидкость, заполняющая сосуды, устанавливается в них на одном уровне. Вто фиксируется с помощью микроскопа 7 (условный 44нульи).

При создании в микроманометре разности давлений уровень жидкости в неподвижном сосуде понижается, а в подвижном сосуде - повышается® поднимая подвижный сосуд, приводят уровень жидкости в неподвижном с< суде в первоначальное ином положение. Столб жидкости, равный разно* ти высот уровней жидкости в обоих сосудах# уравновешивающий приложе] ную разность давлений и является мерой этой разности давлений.

Разность высот уровней жидкости в сосудах определяется с помощы концевых мер длины 2 и индикатора 4.

Вследствие того, что измеряемая разность давлений уравновешивав ся (компенсируется) давлением столба жидкости при постоянном ее уро не в неподвижном сосуде, микроманометр относится к приборам компенс ционвого типа.

  • 5.2. Микроманометр МКМ-4, общий вад которого представлен на рис.2 и 3 состоит из следующих основных узлов:

  • - основания;

  • - механизма перемещения;

  • - подвижного сЬсуда;

  • - неподвижного сосуде.

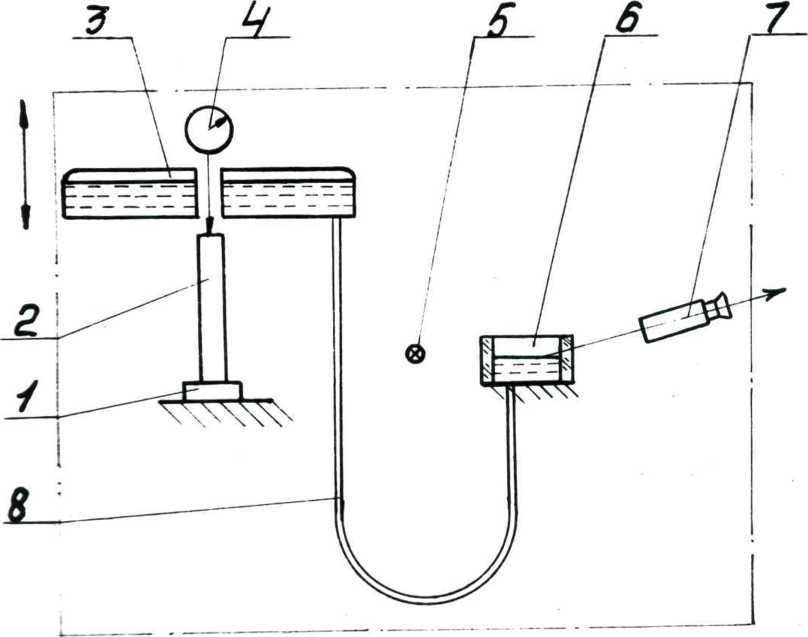

рис. I

Микроманометр мкм-4. ихема принципа действия.

  • 1. Базовая площадка

  • 2. Концевая мера

  • 3. Подвижный сосуд

  • 4. Индикатор

  • 5. Осветитель

■ 6» Неподвижный сосуд

?. Микроскоп

8. Резиновая трубка

11 1U

И пгт

М) nnKVM

Ппя пись

Лата

6549-ТО

На основании 27 устанавливают все уз ты, а также уровни 29 и 5а.; вую площадку 2 для установки концевых мер, кроме того основание сн< жено установочными винтами 26.

Механизм перемещения состоит из системы шестеренчато-винтовых i перемещающих подвижный сосуд по направляющим стойкам 5,14, закреплю ным внизу на основании, а вверху связанными жестко траверсой 8 и позволяет производить перемещение как вручную, так и от электропри! да*

Кинематическая схема механизма приведена ра рис.4.

Ручное перемещение осуществляется вращением маховика I и переда чей через зубчатые колеса 2,3,4,7,8 и гайку с зубчатым колесом 9, к то ра я поднимает и опускает ходовой винт ТО, на нижнем конце которог закреплен подвижный сосуд 12 (см.рис.2). Гайка с зубчатым колесом 9 (см.рис.4) закреплена на верхней траверсе. Перемещение подвижного сосуда от электродвигателя осуществляется через передачу зубчатых к лес 5,4 и. далее как от ручной передачи.

Принципиальная электрическая схема микроманометра представлена аа рис,6.

Работа электродвигателя автоматически ограничивается микровыклю чателем 33 (см.рис.3). Микровыключатель установлен на левой колонке 10 (см.рис.2), а стойка 32 (рис.5) имеет две клиновидные втулки 34 для воздействия на контакт микровыключателя.

Перекжнэние с ручного перемещения подвижного сосуда на электро-механическое осуществляется оттягиванием и поворотом муфты сцепленш на 90° рукояткой 31 (см.рис.3), переключающей зубчатое колесо, распс ложенное па оси маховика. Трехпозадонный переключатель 28 (см.рис.2 имеет указатели: ВВЕРх; ВНИЗ; 0ТЮ1ЮЧЕН0.

В верхнем и нижнем положениях подвижный сосуд останавливается автоматически после соприкосновения кнопки микровыключателя с клином верхней или нижней втулки без необходимости установки трехпоэиционно го переключателя в положение ОТКЛЮЧЕНО.

подвижный сосуд закреплен на каретке, состоящей из /двух колонок 10, жестко связанных траверсами 13 и 9, последняя связана с ходовым винтом ?• При вращении ходового винта сосуд может перемещаться по в тикали*

Подвижный сосуд снабжен: верхним штуцером 6 для сообщения его с источником меньшего давления* Этот штуцер также используется для ус новки термометра при измерении температуры воды в сосуде, нижним шт цером для резиновой трубки 30 (см*рис<»3), индикатором II* Ножка инд катора проходит через отверстие ь траверсе 13*

Индикатор предназначен для контроля соприкосновения подвижного суда с концевой мерой или базой, а также для снятия точного отсчета при измерениях*

Для предохранения индикатора от повреждения его ножка защищена зиновым амортизатором,(на рис*не показан^*

На траверсе установлен предохранительный щиток 35 (см*рис*3) из органического стекла.

Неподвижный сосуд 21 (см.рис*2) закреплен на основании и снабже. механизмом регулировки 23 и устройством контроля уровня жидкости*

Устройство для контроля уровня жидкости в неподвижном сосуде со тоиг из осветителя 20, стекла с риской толщиной около 12 мкм, укрепленного в держателе 22, двух зеркал в оправах 41 и 42 (см.рис.3) и микроскопа 15 (см.рис*2),

Оптическая схема представлена на рис.5. Пучок лучей света от ла* почки I проходит через конденсор 2 и отражаюсь от зеркала 3, проход» через светофильтр 4, попадая на стекло 5 о риской, расположенное низ уровня жидкости* Тень от риски, именуемая в дальнейшем теневым подв» ным индексом, отраженная от внутренней поверхности мениска жидкостипроходит через стекло 6 и, отразившись от зеркала 7, попадает в опт» | ческую систему микроскопа 8,9,10*

В поле зрения микроскопа находятся шкала с биссектором и тенев'Ч I подвижный индекс, который при изменении уровня жидкости в подвижном сосуде изменяет свое положение относительно биссектора микроскопа* Неподвижный сосуд имеет штуцер для резиновой трубки 30, сливной кра 24 и отверстие 19, закрываемое пробкой* Э^о отверстие может быть ио пользовано для установки термометра.

Вертикальная трубка 16 для повышенного давления оканчивается дв мя штуцерами. Один из вгуциров предназначен для соединения с поверя мым прибором, другой - для соединения с сильфонным прессом 25 Рис.2, с помощью которого создают необходимое давление.

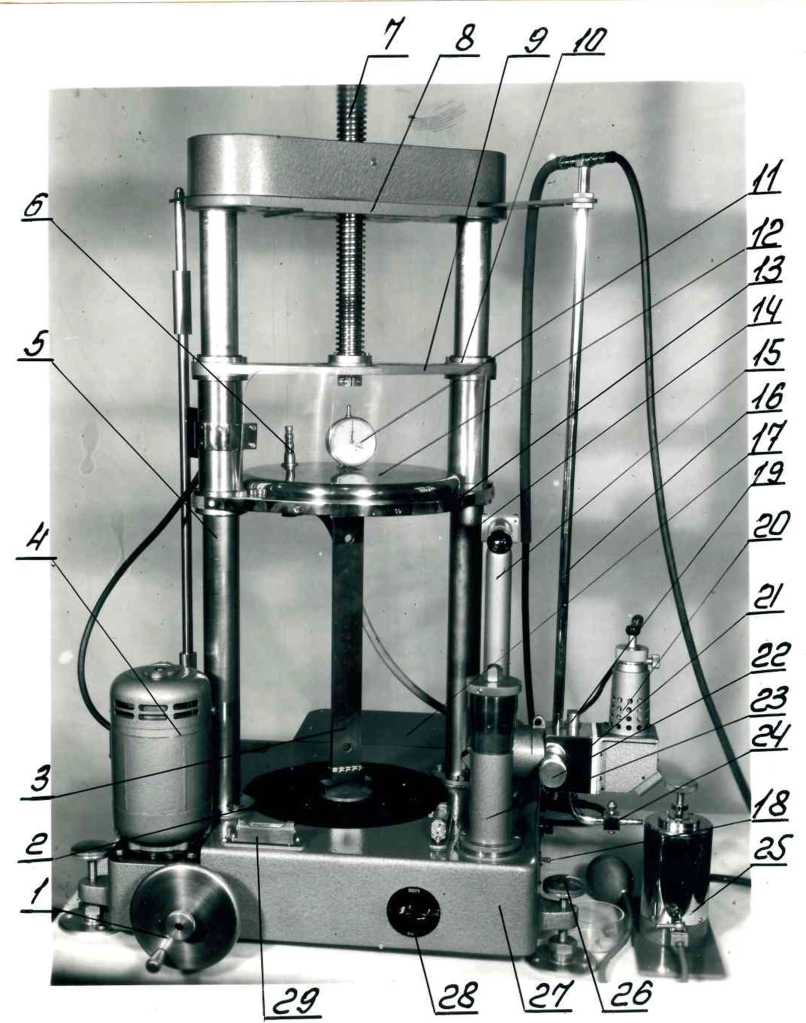

Рис. 2. Обой вид микроманометра

  • 1 - маховик

  • 2 - базовая площадка

  • 3 - концевая мера

  • 4 - электродвигатель

  • 5 - стойка

  • 6 - штуцер

  • 7 * ходовой винт

  • 8 - траверса (верхняя;

  • 9 - траверса

  • 10 - колонка (две)

  • 11 - индикатор

  • 12 - подвижный сосуд

  • 13 - траверса

  • 14 - стойка

  • 15 * микроскоп (тубус)

  • 16 - вертикальная трубка

  • 17 - щиток

  • 18 - тумблер

  • 19 - отверстие для термометра

  • 20 - осветитель

  • 21 - неподвижный сосуд

  • 22 - держатель стекла с риской

  • 23 - механизм регулировки уровня si

  • 24 * сливной кран

  • 25 - пресс сильфонный

<6 - установочные винты

  • 27 - основание

  • 28 - трехпозиционный переключатель

  • 29 - уровень

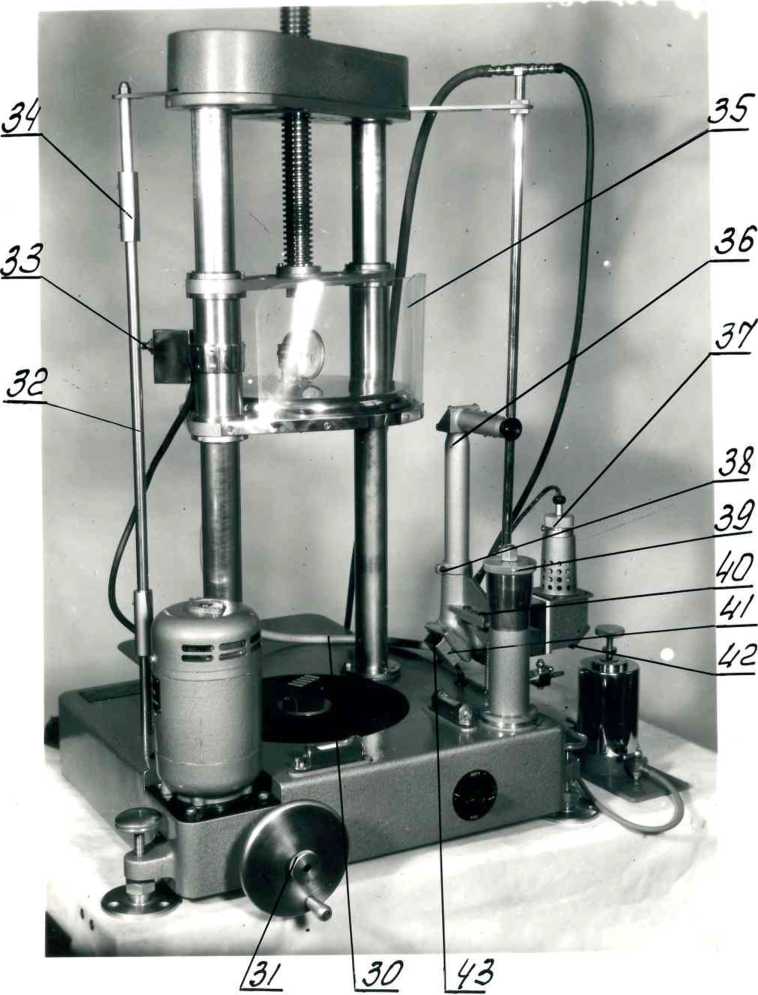

Рис. За Общий вад микроманометра

  • 30 - резиновая трубка

  • 31 - рукоятка

  • 32 - стойка

  • 33 - микровыключатель

  • 34 - клиновидные втулки

  • 35 - щиток

  • 36 - винт (5 шт.)

  • 37 - КОЛЬЦО

  • 38 •* винт

  • 39 - микрометрический винт

  • 40 - кронштейн крепления узла микроскопа в

микроманометру

ч! - зеркало микроскопа

  • 42 - зеркало подсветки

  • 43 - верхнее ребро кознуха зеркала макрос кс

£с;ЬО..'1'Л

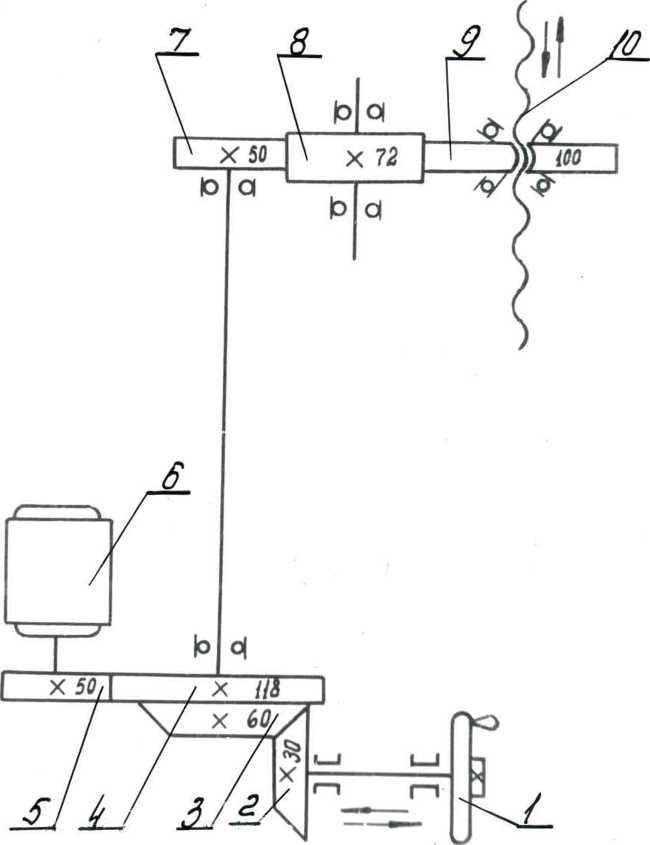

Ряс* 4* Кинематическая схема микроманометра*

  • I - маховик

2,3,4,5 - зубчатые колеса

6 - электродвигатель

7,8 - зубчатые колеса

  • 9 - гайка с зубчатым колесом

  • 10 - ходовой винт

Выходной Зрачок

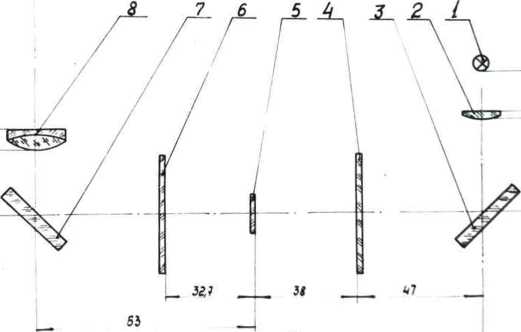

Рис» 5

Оптическая схема микроманометра

  • 1 - лампочка

  • 2 - конденсор

  • 3 - зеркало

  • 4 - светофильтр

  • 5 - стекло с риской

  • 6 - стекло

  • 7 - зеркало

  • 8 - объектив

  • 9 - шкала с биссектором

  • 10 - якуляр

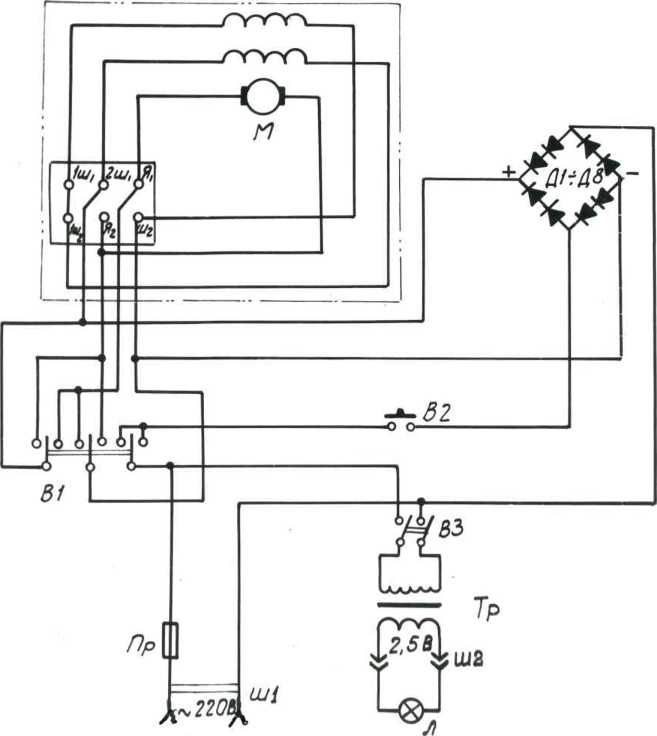

?ИСе 6

Схема электрическая принципиальная микроманометра»

Пр - предохранитель

BItB2tB3 - переключатели

М - элб5 трол^игатель

Д1.»«Д8 - диоды

Тр - трансформатор

Л - лампа

Ш1 - розетка

№2 - разъём штепсельный

ГС/ifl <wn

6. МОНТАХ микроманометра;

5*1* Распакуйте микроманометр и комплектующие его части*

6,2* Расконсервируйте микроманометр и комплектующие его части:

а) удалите смазку с наружных поверхностей ветошью;

б) протрите части прибора чистой ветошью*

6.3* Установить увел микроскопа, состоящий кз микроскопа, кюве* осветителя и переходной коробки, на кронштейн механизма регулировки уровни жидкости (см.рис.2), закрепив крепежными изделиями (винтами гайками* шайбами), находящимися в гнездах кронштейна*

  • 6.4. Установите на мести отток 1.7 (см.рис.2).

6*5. Снимите крышки со штуцеров повышенного давлено у вертикад ной трубки .16 (ам.рио.2)*

6*6. Соедините резиновыми трубками (см.рис.2 и 3):

а) подвижный сосуд 12 с неподвижным сосудом 21 - трубкой 50;

б) штуцер вертикальной трубки 16 с сильфонным прессом 25;

в) другой штуцер вертикальной трубки 16 с поверяемым прибором.

  • 6.7. Подключите шнур питания к микроманометру*

6*8* Снимите крышку го штуцера 6 (см.рис.2)

6.9. Подключите вилку осветителя к микроскопу.

7* 0В1Ж УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ,

7#1ф Произведите внешний осмотр технического состояния микромаг метра:

а) уровни должны быть исправны и запломбированы;

б) установочные винты должны позволять производи*’ установку не уровням;

в) механизм регулировки уровня жидкости неподвижном сосуде до жен перемещаться легко без заеданий;

г) базовая площадка не должна иметь внешних повреждений;

д) подвижный сосуд должен перемещаться но naiipai ляющим стоикам плавне: без рыгков и заеданий, как при ручв'-м, так и при эпектромех ническом подъеме, при этом направляющие стойки должны быть смазаны смаэкой ЦИДТПМ-2()I ГОСТ 6267-59 •

о) при подъеме и опускании подвижного сосуда резиновая трубка н должна задевать за летали микроманометра и не должна п<-региб.Н1 >ся»

7,2 ♦ По окончании работы с микроманометром необходимо?

я) отсоединить шнур питания мгиромлнометра от электрической сет

б) отсоединить снл»-Фонннй просе и поверяемый прибор;

в) приподнять подвижный сосуд от базовой площадки на 50.♦J’OO mi

г) СМаЗЯТЬ базовую ПЛОЩа/Р'У ТОНКИМ споем мадицИН'.^КОГО Песни * пот него вазелина ГОСТ 358>7-52;

д) закрыть базовую площади? крошкой;

е) надеть на штуцеры повышенного и пониженного давления крышки;

ж) надеть па микроманометр ио«^* ь<>ррннплопый чехол.

£1 t It. П ПГ/Ч

  • 8. ПОРгЩОК УСТАНОВКИ МИ К РОМА»*: МЕТРА.

    • 8.1. Установите микроманометр на рабочее место - гориэонтальнь стол с прочным основанием, исключающим влияние вибраций на работу бора» Стол должен устанавливаться не ближе 2-х метров от окон, ото тельных устройств и других источников тепла или холода.

    • 8.2. Установите микроманометр горизонтально, пользуясь установ ними винтами 26 (см.рис.2) и уровнями 29.

    • 8.3. Опустите сосуд 12 вниз до легкого соприкосновения ножки и дикатора II с базовой площадкой 2. Для обеспечения постоянства >си. создаваемого сосудом 12 и переда,веемого посредством индикатора га < эовую площадку или концевые меры 3, опустите сосуд при помощи ручш привода и установите его в такое положение, при котором большая ст] на индикатора, сделав два оборота, установится на нулевую отметку шкалы, а малая стрелка должна остановиться на отметке 0,4 по черно? шкале. Это положение стрелок индикатора является исходным при после дующих установках сосуда в любое положение.

8.4 Установите неподвижгый сосуд к среднее положение (на отмет по вертикальной шкале колонки микрометрического винта) вращение микрометрического винта 39 (см.рис.3) механизма регулировки уровня жидкости неподвижного сосуда.

  • 9. ПОДГОТОВКА К РАБОТЕ*

9Д, Включите прибор в сеть напряжение4! 220 В.

  • 9.2. Включите лампочку подсветки тумблером 18 vow.рис.2)

  • 9.3. Заполните прибор дистиллированной водой в количестве 400-

500 cir* Заполнение дистиллированной водой производите через штуцер слизкого крана 24 (cnuphc/')# лольэунсь резиновой трубкой. Поднимай опускал резиновую трубку, при открытом сливном кране отрегулируйте уровень воды в сосуде так, чтобы изображение риски (теневой подвижш индекс) оказалось в пола зрения микроскопа Если не удается получит: изображении риски в голе ярения микроскопа, то снимите микроскоп и, изменяя уровень виды, добейтесь, чтобы в отверстии кронштейна было видно изображение теневого подвижного индекса и неподвижного иаобра* женин риски. После зтиго встаньте микроскоп в гнездо кронштейна и у» тяновите теневой подвижный индекс в поле зрения микроскопа.

Примечание. периодически, раз ь 3-4 месяца, следует манить дисэч лировшшую воду и сосуда ми1фоманометра, для чего:

  • - откройте крш7 у неподвижного сосуда, слейте дис-тиллипованную виду;

  • - итвиититп крышку держателя стекла с риской;

-» осторожно выньте держатель со стендом;

  • - промойте спиртом стекло с риской;

  • - тщательно промойте сосуды сначала водопроводной, а затем диетояированной водой;

осгпрнжно вставьте держатель со стеклом и прочие навинтите крышку,’

*•' залейте с< зуды свежей днетилт^риаанной водой.

  • 9.4, Приводите теневой подвижный индекс в середину биссектора 1и воротом kibnpuoei| J4o(;)*oro винта 39 (ом.рис.З) механизма регулировки УРОВНИ л ид кости.

  • 9.5, VoranoHMTe тенонен подвижный индекс параллельно штрихам бис с^Нп)ра иогифозмц окулярной части микроскопа, освободив ирн nn»u т pi-

стопорных винта 36 (см.рис*

3)

9*6* Проведите тонкую фокусировку теневого подвижного индекса в

биссекторе при помощи окуляра и закрепите винты.

  • 9.7. Вытесните воздух из резиновой соединительной трубки, выжимая

его попеременно в стороны подвижного и неподвижного сосудов и проверь те постоянство "нуля”.

  • 9.8. Поднимите и опустите 3-4 раса подвижный сосуд при помощи электродвигателя. Проверьте положение теневого подвижного индекса.

Если оно изменилось, то проводите корректировку.

  • 9.9. Для контроля положения теневого подвижного индекса после его коррректировки поднимите подвижный сосуд в крайнее верхнее положение и опустите его в исходное положение. Проверьте положение теневого под вижного индекса. Если его корректировка не требуется, то указанные действия повторите еще два раза. Это положение теневого подвижного индекса является условным "нулем" микроманометра.

"Нуль" прибора можно считать устойчивым, если при трехкратной проверке "нуль" не сбивается.

Г"'

  • 9.10. Если юстировка оптической системы нарушена и невозможно получить изображение теневого подвижного индекса в поле зрения микроско па, юстировку оптической системы микроманометра следует проводить еле дующим образом. Освободив кольцо 3? (см.рис.3), закрепляющее лампочку подсветки, вращайте лампочку вокруг оси и наклоняйте в ту или другую сторону до получения наилучшей освещенности поля зрения микроскопа, после этого лампочку закрепите кольцом в достигнутом положении. Если иоле зрения микроскопа освещено но полностью, то добейтесь его полной освещенности с помощью зеркала подсветки 42 (ом.рис.3). Для этого снь мое крышку зеркала, регулировочными винтами установите его в нужное положение. Крышку закройте.

в случае отсутствия в пиле зрения микроскопа изображения «елевого подвижного индекса поступайте следующим рбраэом. Вращением микрометрического винта 39 добейтесь появления теневого подвижного индекса

- - •

65'19-ТО

.’I1U 1

11 1 м

.■Ini |.

№ •ин. y.i.

11 ОДП IIГI,

Дата

21

в пол? зрения микроскопа и подведите его в биссектор. Если подвести теневой подвижный индекс в биссектор не удается, то установите микрометрический винт на нулевую отметку. После этого снимите крышку у зеркала микроскопа 41 и регулировочными винтами зеркала установите его в такое положение, 1ри котором теневой подвижный индекс окажется вбл зи биосектора. Затем вращением микрометрического винта установите теневой подвижный индекс в биссектор.

В случае неотчетливого изображения теневого подвижного индекса поступайте следующим образом. Освободите крепление микроскопа винтом 38 (см.рис.З). Затем, комбинируя подъём и опускание микроскопе с вращением его окуляра и перемещением объектива в вертикальном направлении посредством винта, расположенного на задней стороне тубуса микроскопа, добейтесь отчетливого изображения теневого подвижного индекса.

  • 9.11. Проверьте герметичность системы:              .               |

а) поднимите подвижный сосуд в крайнее положение;

б) создайте в системе давление, при котором теневой подвижный индекс встанет в биссектор. Если в течение 5 мин. теневой подвижный индекс сохранит свое положение без изменения, то система считается герметичной. Если положение теневого подвижного индекса изменится, то следует отыскать в системе место нарушения герметичности и устранить это;

в) опустите подвижный сосуд;

г) откройте кран сильфонного пресса “на атмосферу’1.

9.12* До проведения измерений микроманометр должен находиться на рабочем месте не менее 4-х часов при рабочих условиях.

провести следующие дейст

9.13. Перед началом изменений необходимо

вия;

- снимите с микроманометра чехол,

крышки со штуцеров и с базовой

площадки;

- подготовьте для работы концевые меры базовую площадку - снимите консервирующую смазку и протрите рабочие поверхности тряпочкой, смоченной в бензине;

- проведите внешний осмотр микроманометра и убедитесь в том, что:

а) трехполюсный переключатель находится в положении ОТКЛЮЧЕНО;

б) микроманометр установлен по уровням;

в) подвижный сосуд перемещается по направляющим без перекосов и заеданий как при ручном, так и при электромеханическом подвей и спуске;

г) резиновая трубка не перегибается и не задевает за детали микро манометра при подъёме и опускании подвижного сосуда.

9Д4. Проведите проверку постоянства "нуля”.

  • 10. ПОРЯДОК. РАБОТЫ

IO.I* Проведение измерения при воспрсизвадеяии заранее выбранного значения разности давлений или избыточного давления» 10ДД» Присоедините к штуцеру повышенного давления^силЛфриный пресс и объект» к которому необходимо подвести какое-либо заранее выб ранное давлена (напршпр» покоряемый микроманометр)»

10,1 Вставьте термометр в штуцер подвижного сосуда» измерьте температу ру» выньте термометр»

ХОЛЛ» Убедитесь в устойчивости "нуля" микроманометра и перекрой те кран сильфона "на атмосферу"•

Для воспргфепедеяия разности давления присоедините к штуцеру 6 подвиг кого сосуда с номощь.ы резинового планга источник давления»

Дня воо про )>з не донны избыточного дат-леннн штуцер б лом.нп бить сообщен о атмосфере!* ♦

10» k,/i, Поднимите подвижный сосуд на высоту несколько большую той концевой меры (ним нзоопа мер), по которой о.пределяит воспроизводимую раяность давлений или избыточное да.еле1’лич

Установит* коняевую нору нп базовую пломадьу и опустите йодвоный сосуд до пологтныя» при котором стрекни индикатора яяйтум исходное положение.

!0ЛЛ Создайте в подвижном и нинососудах давления» при которых обос»н)Чнняетсп ноетшпнгтно "пуля” микроманометра р течение 5 Ю секунд,

Мри носшмп^педеннн и?>‘ни'очисго доле кип штуцер 6 подвижного сосу да должен Фгъ сообщен с атмосферой»

Разность дав.чечгй или иэ»'Яп*гн<не ' давление буд1’т определяться высотой столба В‘\ды, ровной длине концевой моры (набора игр.) и показанию ин* диият О pH,

Приподнимите подвижный сосуд» уберите концевую меру» от-ключите источник да рдения от подии.*него сосуда, отк пйто крон силь* фоянего пресса п на атмосферу ’*♦ опустит подножный сосуд в прайпсе нижнее положение и проверите ’’нуль88 микроманометра. УСедощись в постоянстве ’’нуля**, измерьте температуру воды и выньте термометр.

10Д.?* Определите действительное значение измеряемой разности давлений л Р (или избыточного давления) на уровне жидкости в неподвижном сосуде по формуле:

^P=H[Wb20°)]Q^(fi-fi) Па        (I)

дР=lt-20')] (}н (fl                (2)

где: В * высота водяного столоа, измеренного концевыми мерами и

индикатором, м;

101,9716 -

плотность дистиллированной воды при температуре измерения, кг/м3 и г/см4'1 соответственно (табл.1 приложения);

плотность воздуха при температуре измерения, кг/м3 и г/сма соответственно;

коэффициент перевода размерности г/см3 в кгс.сек^/м4; местное ускорение свободного падения, м/сек ;

коэффициент линейного расширения концевых мер равный 11,5 . 1О‘б 1/град;

С - температура окружающего воздуха,°C.

Плотность воздуха определяют по формуле:

О - ^IPJ-Г- Р^ ;           (3)

J2 Рн (273 ^t)

где - плотность воздуха при нормальном атмосферном давлении

соответственно 1,225 кг/м5 и 12,25.10*^ г/см3;

Рн - нормальное атмосферное давление соответственно I0I.325 Па

и 760 мм.рт.ст.;

*• атмосферное давление, Па и мм.от.ст. соответственно;

ри - избыточное давление (в неподвижном сосуде), Da или мм.рт.

ст.соответственно.

to = 288°с.

При измерении высоты водяного столба принимают показания индикато ра,уменъшениы?на 0,002 мм (исходное положение стрелок индикатора).

6549-ТО

г;

Ън 1

JHJKVA1.

1 [пяти 1

'i.nii

.Чис i

Примечания: I* Уровень жидкости (в неподвижном сосуде},по отноше-

нию к которому измеряется разность давлений определяется по верхнему ребру кожуха зеркала микроскопа 43 (см.рис.3).

2. Измерение температуры воздуха в помещении должно проводиться на расстоянии не более 0,5 м от микроманометра и на высоте 0,5 м от поверхности стола.

10.2J Проведение измерений при измерении неизвестной разности

давлений или избыточного давления

  • 10.2.1. Поднимите подвижный сосуд в крайнее верхнее положение, намерьте температуру в подвижном сосуде и подключите микроманометр к ис« гочникам давления. При этом неподвижный сосуд подключают к источнику больше!^ давления, а подвижный сосуд - к источнику меньшего давления, или сообщают его с атмосферой.

  • 10.2.2. Опускайте постепенно подвижный сосуд при помощи ручного привода и установите этот сосуд в положение, при котором подвижный теневой индекс окажется в середине биссектора шкалы микроскопа.

10*2.3. Измерьте высоту поднятия подвижного сосуда при помощи концевых мер и индикатора.

  • 10.2.4. Приподнимите подвижный сосуд, уберите концевые меры, отключите микроманометр от источников давления, опустите подвижный со-

суд в крайнее нижнее положение и проверьте "нуль18 микроманометра.

Убедившись в постоянстве "нуля” измерьте температуру воды в подвижном ■7— сосуде.

  • 10.2.5. Определите измеренную ревность давлений, или избыточного давления, по формуле (2)# (I).

    6549-ТО

  • II. ПРОВЕРКА ТЕХНИЧЕСКОГО СОСТОЯНИЯ.

  • II .1. Образцовые микроманометры необходимо .поверять периодичен после 500 чесов работы* ио не реже одного раза в 2 го^а* а также лс ле ремонта.

    L

    Нелюотоявс* во

    а)

    те л ъя у к* т ру бку поп ал

    б)

    о о л а о л о к р с а л а ь и w

    л ос т а кь т о и п д м к а т о р

    I

    1

    нертикао ьно

    и a-ihpci

    шданатпра;

    та вниои;

    ослабло краюиниа

    В )

    в)

    проверьте и

    a<;lh |ЧЛ: i'H

    !

    В ti П p i h Л 0 ЮЦ И А С Г ООН

    I) |ЧШ 3)h )ДЙ TO фоку О И i»O WQ

    фокусировка

    1

    8) з к тесьиге воадух »?

    су Д0В

    Т? ')

    Х£- *1. »

    хоженве а опустите

    0)

    Недостаточно точная

    микроскопа на резкость

    сосуд в крайнее,

    го и кеподвилиего с?

    ”НуЛЯп

    в резиновую с седом**

    паирандкюцио стойкв,

    всаду *»

    Вероятней гфооп

    .^етод устранения

    5-Д раз.* мг. иное под

    с с с ди в и г ел ьнс й г ребн,. V

    ягльммая его попе у гв а’

    на s сго;'пн«, к.чникй.

UPAKTEH5KE КЁИСПРАВНОС'ГИ И ЯГОДЫ К’" УСТШКЖ;

  • 12 Л; Основными гокавателями нормальней работы нинромглхометра я.т* ляются: постоянство "нуля* прибора и оттжквое изображение тал-г того подвижного индекса в поле зрения окроског.я*

Перечень возможных неисправностей » указания по их yctpaiye-

ниш приведены в табл«5*

Еаииевовсьне не ио правкослдгвнешние проя^енх^^хгпол-нм т с льны е п р и а ь. а км*

ВКЖПиЙ пЬДем

Продолжение табл.З

Намиянование неисправ иости, гнеюние проявления, дополнительные признаки

Вероятная причина

Метод устранения

3* Теневой подвижный

Сбита установка микро-

Освободите винты,пове]

индекс расположег скопа»

ните горизонтальную

наклонно относи

тельно биссектора»

частх> микроскопа до пс

чения параллельности 5 НОВОГО ПОДВИЖНОГО ИНД€

са штрихам биссектора. Закрепите винты.

'1Н(Л

№ /юкум.

Подпись

Чага

6549-ТО

15. ПРАВИЛА ХРАНЕНИИ,

L3.I* Микроманометр может храниться баз упаковки в закрытом поа щании при темпьрагурз окружающего воздуха от +10 до +ЗО°С и относительной влажности 50 ВО#*

15*2* при хранении микроманометр следует закрывать чехлом*

  • 13 3* Воздух в помещении для хранения не должен содержать ныли примесей» вызывающих коррозию деталей прибора*

Примечания: !<■ Нельзя подвергать микроманометр сильным и резки) ударам*

2* С особой осторожностью относитесь к микроскопу i

индикатору *

К. TPAHCUOPIWBAIIHE»

IM* Транспортирование микроманометра в транспортной упаковке допускается любым видом транспорта:

автотранспортом - в закрытых машинах;

железнодорожным транспортом - в закрытых вагонах;

морским - в трюме»

I4W2* При транспортировании должны соблюдаться условия, оговсц ные предостерегающими надписями на наружном упаковочном ящика»

И*-*.

изменен- нл.х

У/Z/СШ & <?c?4/C/^/W££ XZXZ Z/J^ZV/c* H& с/ бхс&ци&М

СОлрО&>&1* 1 темюгой-

/шсат?0(£ (страниц)
замене* мь/х
НС& У

ХДТЗР/77М

всего Ж/СП^оЗ

f /(7/wW<

■~w ■

„ .jt™

vr

/V-дпкум

к?7

Рмпснгршнн          Зам. Л' 24 W.?! г.

к

-I-——

------ . 1 ..

•—*••—!•----

———

Д*7Л

[toihucb

Имо

34

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
