Методика поверки «ГСОЕИ РЕГИСТРАТОРЫ ТУРА-ТД0004-3А» (МП-237-20)

УТВЕРЖДАЮ

Технический директор

ООО «ИЦРМ»

С. Казаков

Государственная система обеспечения единства измерений

Регистраторы «TYPA-TD0004-3A»

Методика поверки

ИЦРМ-МП-237-20 г. Москва 2020 г.

• 4  ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ....................................

  4^ 4^ 4^ 4^

• 5  ТРЕБОВАНИЯ БЕЗОПАСНОСТИ........................................................................

• 6  УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ................................................................

• 7  ПОДГОТОВКА К ПОВЕРКЕ.................................................................................

• 8  ПРОВЕДЕНИЕ ПОВЕРКИ

• 9  ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

ПРИЛОЖЕНИЕ А

• 1.1 Настоящая методика поверки устанавливает методы и средства первичной и периодической поверок регистраторов «TYPA-TD0004-3A» (в том числе исполнения «ТУРА-ТД0004-3А») (далее - регистраторы), изготовленных Обществом с ограниченной ответственностью «ТРИ-А» (ООО «ТРИ-А»), г. Тюмень.

• 1.2 Метрологические характеристики приведены в Приложении А.

• 1.3 Допускается проведение поверки отдельных измерительных каналов, для меньшего числа измеряемых величин (соответственно при проведении поверки могут исключаться пункты 8.4.2, 8.4.3, 8.4.4 методики поверки) в соответствии с заявлением владельца регистратора. В свидетельстве о поверке обязательно указывается информация об объеме проведенной поверки.

• 1.4 Интервал между поверками: 4 года.

• 2.1 При поверке выполняются операции, указанные в таблице 1.

Таблица 1 - Операции поверки

• 2.2 При получении отрицательных результатов при выполнении любой из операций поверка прекращается и регистратор бракуется.

• 3.1 При проведении поверки рекомендуется применять средства поверки, приведённые в таблице 2.

• 3.2 Применяемые средства поверки, испытательное оборудование должны быть исправны, средства поверки поверены и иметь действующие документы о поверке.

• 3.3 При поверке допускается применение аналогичных средств измерений. В общем случае погрешность данных средств измерений не должна превышать 1/3 предела погрешности контролируемой характеристики.

Таблица 2 - Средства поверки

• 4.1 К проведению поверки допускаются лица, являющиеся специалистами органа метрологической службы, юридического лица или индивидуального предпринимателя, аккредитованного на право поверки, непосредственно осуществляющие поверку средств измерений по данному виду измерений.

• 4.2 К проведению поверки допускаются лица, изучившие настоящую методику и эксплуатационные документы (далее - ЭД) на регистратор.

• 4.3 Поверитель должен пройти инструктаж по технике безопасности и иметь квалификационную группу по электробезопасности не ниже III.

• 5.1 При проведении поверки должны быть соблюдены требования безопасности, установленные ГОСТ 12.3.019.80, «Правилами технической эксплуатации электроустановок потребителей». Соблюдают также требования безопасности, изложенные в ЭД на регистратор и применяемые средства поверки.

• 5.2 Средства поверки, которые подлежат заземлению, должны быть надежно заземлены. Подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение - после всех отсоединений.

• 6.1 При проведении поверки должны соблюдаться следующие условия:

• - температура окружающей среды от плюс 20 до плюс 25 °C;

• - относительная влажность воздуха от 30 до 80 %.

• 6.2 Для контроля температуры и относительной влажности окружающей среды использовать термогигрометр электронный «CENTER» модель 313.

• 7.1 Перед поверкой должны быть выполнены следующие подготовительные работы:

• - проведены технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.2.007.0-75;

• - выдержать регистратор в условиях окружающей среды, указанных в п. 6.1, не менее 2 ч, если он находился в климатических условиях, отличающихся от указанных в п. 6.1;

• - подготовить к работе средства измерений, используемые при поверке, в соответствии с ЭД на них.

• 8.1 Внешний осмотр

При проведении внешнего осмотра должно быть установлено соответствие регистратора следующим требованиям:

• - комплектность должна соответствовать комплектности, указанной в описании типа, а также в ЭД на регистратор;

• - все надписи на регистраторе должны быть четкими и соответствовать функциональному назначению;

• - не должно быть механических повреждений корпуса, дисплея, органов управления, мешающих нормальному функционированию регистратора;

• - все разъемы и контакты должны быть чистыми, крепящие винты должны быть в наличии, резьба винтов должна быть исправна, механические элементы хорошо закреплены.

Результат проверки считать положительным, если выполняются все вышеуказанные требования.

• 8.2 Опробование

Опробование проводить в следующей последовательности:

• 1) Собрать схему, приведенную на рисунке А.1 Приложения А.

• 2) Подключить регистратор к сетевому питанию.

• 3) Согласно ЭД проверить функционирование органов управления и жидкокристаллического дисплея (далее - дисплей) регистратора.

Результат проверки считать положительным, если дисплей и органы управления регистратора функционируют в соответствии с ЭД.

Примечание - Допускается проводить опробование при определении метрологических характеристик.

• 8.3 Подтверждение соответствия программного обеспечения

Проверку идентификационных данных программного обеспечения (далее - ПО) проводить путем сличения идентификационных данных ПО, указанных в описании типа на регистратор, с идентификационными данными ПО, считанными с регистратора при включении.

Результат проверки считать положительным, если идентификационные данные ПО, отображаемые на регистраторе, соответствуют указанным в описании типа на регистратор.

• 8.4 Определение метрологических характеристик

  • 8.4.1 Определение относительной погрешности преобразований количества импульсов в накопленные значения физических величин (для 4-х измерительных каналов, работающих в пассивном режиме)

Определение относительной погрешности преобразований количества импульсов в накопленные значения физических величин проводить следующим образом:

• 1) Собрать схему, приведенную на рисунке А.1 Приложения А.

• 2) Подключить регистратор к сетевому питанию.

• 3) Согласно ЭД перейти в раздел «Установки>Изменить>Вес импульса». Задать единый вес импульса для всех 4-х измерительных каналов. Далее перейти в раздел «Установ-ки>Изменить>Тип сигнала» и установить пассивный режим работы для 4-х измерительных каналов.

• 4) Согласно ЭД перейти в раздел «Нак. данные» и зафиксировать показания сумматоров-накопителей физических величин по каналам.

• 5) На вход вспомогательной поверочной платы с генератора сигналов произвольной формы 33120А подать поочередно испытательные сигналы согласно таблице 3.

Таблица 3 - Испытательные сигналы для определения относительной погрешности преобразо-ваний количества импульсов в накопленные значения физических величин

• 6) Для каждого измерительного канала рассчитать значения относительной погрешности преобразований количества импульсов в накопленные значения физических величин 5Х, по формуле, %:

(X_Ki - X_Hi) - X_D

где X_Kj - конечное показание сумматора-накопителя физических величин i-ro измерительного канала регистратора в разделе «Нак. данные» после подачи испытательного сигнала;

X_Hi - начальное показание сумматора-накопителя физических величин i-ro измерительного канала регистратора в разделе «Нак. данные» перед подачей испытательного сигнала;

Х_р - значение физической величины, равное количеству импульсов, поданному с генератора сигналов произвольной формы 33120А и умноженному на значение, присвоенное единичному импульсу (вес импульса).

Результат проверки считать положительным, если полученные значения относительной погрешности преобразований количества импульсов в накопленные значения физических величин 3Xj не превышают пределов, представленных в таблице А. 1 Приложения А.

• 8.4.2 Определение относительной погрешности преобразований количества импульсов в накопленные значения физических величин (для 1-го и 2-го измерительных каналов, работающих в активном режиме)

Определение относительной погрешности преобразований количества импульсов в накопленные значения физических величин проводить следующим образом:

• 1) Собрать схему, приведенную на рисунке А.2 Приложения А.

• 2) Подключить регистратор к сетевому питанию.

• 3) Согласно ЭД перейти в раздел «Установки>Изменить>Вес импульса». Задать единый вес импульса для 1-го и 2-го измерительного канала. Далее перейти в раздел «Установ-ки>Изменить>Тип сигнала» и установить активный режим работы для 1-го и 2-го измерительных каналов.

• 4) Согласно ЭД перейти в раздел «Нак. данные» и зафиксировать показания сумматоров-накопителей физических величин по каналам.

• 5) С генератора сигналов произвольной формы 33120А подать поочередно испытательные сигналы согласно таблице 3.

• 6) Для каждого измерительного канала рассчитать значения относительной погрешности преобразований количества импульсов в накопленные значения физических величин 5Х; по формуле (1).

Результат проверки считать положительным, если полученные значения относительной погрешности преобразований количества импульсов в накопленные значения физических величин 6Xj не превышают пределов, представленных в таблице А. 1 Приложения А.

• 8.4.3 Определение относительной погрешности преобразований количества импульсов в накопленные значения физических величин (в режиме работы защёлки учета)

Определение относительной погрешности преобразований количества импульсов в накопленные значения физических величин проводить следующим образом:

• 1) Собрать схему, приведенную на рисунке А.1 Приложения А.

• 2) Подключить регистратор к сетевому питанию.

• 3) Согласно ЭД перейти в раздел «Установки>Изменить>Вес импульса». Задать единый вес импульса для всех 4-х измерительных каналов. Далее перейти в раздел «Установ-ки>Изменить>Тип сигнала» и установить пассивный режим работы для 4-х измерительных каналов.

• 4) Согласно ЭД перейти в раздел «Установки>Изменить>Защёлка учета». Задать параметр 2 для всех 4-х измерительных каналов.

• 5) Замкнуть контакты входа G1.

• 6) Согласно ЭД перейти в раздел «Нак. данные» и зафиксировать показания сумматоров-накопителей физических величин по каналам.

• 7) На вход вспомогательной поверочной платы с генератора сигналов произвольной формы 33120А подать поочередно испытательные сигналы согласно таблице 3.

• 8) Для каждого измерительного канала рассчитать значения относительной погрешности преобразований количества импульсов в накопленные значения физических величин 5Xi по формуле (1).

• 9) Согласно ЭД перейти в раздел «Установки>Изменить>Защёлка учета». Задать параметр 3 для всех 4-х измерительных каналов.

• 10) Замкнуть контакты входа G2.

• 11) Повторить операции с 6) по 8) пункта 8.4.3.

Результат проверки считать положительным, если полученные значения относительной погрешности преобразований количества импульсов в накопленные значения физических величин 5Xj не превышают пределов, представленных в таблице А. 1 Приложения А.

• 8.4.4 Определение абсолютной погрешности деления импульсов

Определение абсолютной погрешности деления импульсов проводить следующим образом:

• 1) Собрать схему, приведенную на рисунке А.З Приложения А.

• 2) На магазине сопротивления измерительном МСР-60М установить сопротивление, равное 50 Ом. Параметры входного измерительного канала частотомера электронно-счетного серии 43-85/6 указаны на рисунке А.4 Приложения А. При использовании вместо частотомера электронно-счетного серии 43-85/6 частотомера с аналогичными метрологическими характеристиками, допускается отсутствие магазина сопротивления измерительного МСР-60М при реализации схемы, указанной на рисунке А.З Приложения А. Наличие или отсутствие в реализуемой схеме магазина сопротивления измерительного МСР-60М выбирается в соответствии с руководством по эксплуатации на аналогичный частотомер.

• 3) Подключить регистратор к сетевому питанию.

• 4) Подать с источника питания постоянного тока GPR-73060D напряжение постоянного тока, равное 2 В.

• 5) Согласно ЭД перейти в раздел «Установки>Изменить>Делители». Задать значение количества импульсов на входе, приходящееся на один импульс на выходе делителя регистратора, равное 1 (для всех 4-х измерительных каналов). В этом случае коэффициент деления D будет равен 1/1. Далее перейти в раздел «Установки>Изменить>Тип сигнала» и установить пассивный режим работы для 4-х измерительных каналов.

• 6) По отдельности для каждого измерительного канала на вход вспомогательной поверочной платы с генератора сигналов произвольной формы 33120А подать испытательный сигнал № 1 согласно таблице 4.

Таблица 4 - Испытательные сигналы

• 7) С помощью частотомера измерить количество импульсов на выходе делителя регистратора соответствующего канала, на который подаётся испытательный сигнал.

• 8) Для каждого выходного канала делителя регистратора рассчитать значения абсолютной погрешности деления импульсов Aj по формуле, имп.:

Ai = X_4i-X_pAi-D_i                                  (2)

где Х_ч; - значение импульсов на выходе i-ro канала делителя регистратора, измеренное частотомером, имп.;

Х_рд1 - значение количества импульсов, поданное на вход i-ro канала регистратора с генератора сигналов произвольной формы 33120А, имп.;

D; - коэффициент деления i-ro выходного канала делителя регистратора.

• 9) Согласно ЭД перейти в раздел «Установки>Изменить>Делители». Задать значение количества импульсов на входе, приходящееся на один импульс на выходе делителя регистратора, равное 1000 (для всех 4-х измерительных каналов). В этом случае коэффициент деления D будет равен 1/1000.

• 10) По отдельности для каждого измерительного канала на вход вспомогательной поверочной платы с генератора сигналов произвольной формы 33120А подать испытательный сигнал № 2 согласно таблице 4.

• 11) Повторить операции с 7) по 8) пункта 8.4.4.

Результат проверки считать положительным, если полученные значения абсолютной погрешности деления импульсов Aj не превышают пределов, представленных в таблице А. 1 Приложения А.

• 9.1 Результаты поверки регистратора подтверждаются сведениями, включенными в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком, установленным действующим законодательством.

• 9.2 В целях предотвращения доступа к узлам настройки (регулировки) регистратора в месте пломбирования от несанкционированного доступа, указанного в описании типа, по завершении поверки устанавливают пломбы, содержащие изображение знака поверки.

• 9.3 По заявлению владельца регистратора или лица, представившего его на поверку, положительные результаты поверки (когда регистратор подтверждает соответствие метрологическим требованиям) оформляют свидетельством о поверке по форме, установленной в соответствии с действующим законодательством и (или) внесением в паспорт регистратора записи о проведенной поверке, заверяемой подписью поверителя и знаком поверки, с указанием даты поверки.

• 9.4 По заявлению владельца регистратора или лица, представившего его на поверку, отрицательные результаты поверки (когда регистратор не подтверждает соответствие метрологическим требованиям) оформляют извещением о непригодности к применению средства измерений по форме, установленной в соответствии с действующим законодательством, и (или) внесением в паспорт регистратора соответствующей записи.

• 9.5 Протокол поверки оформляется в произвольной форме.

  Инженер II категории ООО "ИЦРМ



  П. Е. Леоненко

ПРИЛОЖЕНИЕ А

(обязательное)

I Генератор 3312ОА

и.

■L—J---- и»-ь

г

Г

г

Регистратор

Таблица А.1 - Метрологические характеристики

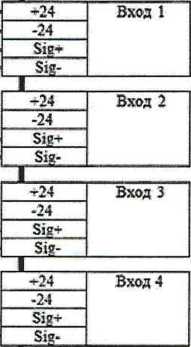

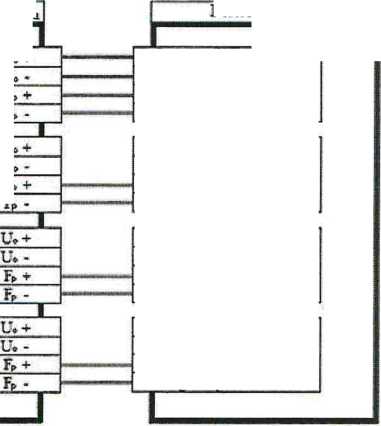

Рисунок А.1 - Схема подключения (п. 8.4.1, п. 8.4.3)

I Генератор 33120А

Регистратор

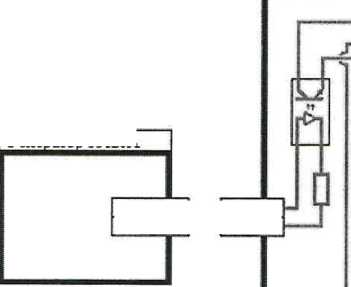

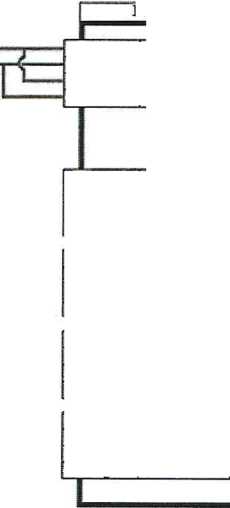

Рисунок А.2 - Схема подключения (п. 8.4.2)

и.-и. -

Естоизгатажкс! гоьерочка пита

Регистратор

Выход 1

Выход 2

Выход 3

Выход 4

.....—_

УС

.....

I« ■ • a «■.—. ill ГЧм.       -

( GPR-73060D

R 50 Ом

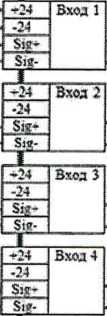

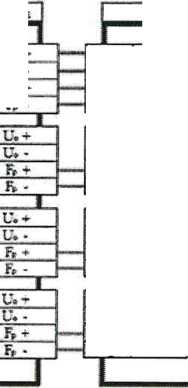

Рисунок А.З - Схема подключения (п. 8.4.4)

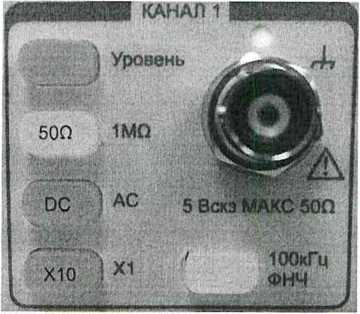

Рисунок А.4 - Параметры входного измерительного канала частотомера электронно-счетного серии 43-85/6 (п. 8.4.4)

11
