ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ «ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ,

МЕТРОЛОГИИ И ИСПЫТАНИЙ В Г. МОСКВЕ»

(ФБУ «РОСТЕСТ - МОСКВА»)

УТВЕРЖДАЮ

Заместитель генерального директора

.В. Морин

«28» декабря 2016 г.

Государственная система обеспечения единства измерений

ИЗМЕРИТЕЛИ ДВУХПРОВОДНОЙ ЛИНИИ ALW-N

Методика поверки

РТ-МП-4118-551-2016 г. Москва

2016

Настоящая методика поверки распространяется на измерители двухпроводной линии ALW-N (далее по тексту - измерители), изготовленные APLISENS S.A, Польша, и устанавливает методы и средства их первичной и периодической поверок.

Интервал между поверками - 1 год.

1 ОПЕРАЦИИ ПОВЕРКИ
  • 1.1 При проведении поверки проводят операции, указанные в таблице 1.

Таблица 1 - Операции поверки

Операции поверки

Номер пункта методики поверки

Обязательность проведения при поверке

первичной

периодической

1 Внешний осмотр

7.1

Да

Да

2 Опробование

7.2

Да

Да

3 Определение допускаемой приведенной погрешности измерения силы постоянного тока

7.3

Да

Да

  • 1.2 При не соответствии характеристик поверяемых измерителей требованиям по любому из пунктов таблицы 1 их к дальнейшей поверке не допускают и последующие операции не проводят.

2 СРЕДСТВА ПОВЕРКИ
  • 2.1 При проведении поверки применяются средства поверки (основные и вспомогательные), перечисленные в таблицах 2 и 3.

Таблица 2 - Основные средства поверки

Номер пункта методики поверки

Наименование и тип основного средства поверки

7.3

Калибратор многофункциональный Fluke 5522А (регистрационный номер в Федеральном информационном фонде 51160-12):

- диапазон воспроизведения напряжения постоянного тока от 0 до 32,9999 А, пределы допускаемой основной     погрешности

±(1-100-10'6 + 2,5 мкА), где I - значение воспроизводимой силы тока

Таблица 3 - Вспомогательные средства поверки

Измеряемая величина

Диапазон измерений

Класс точности, погрешность

Тип средства измерений

Температура

от 0 до плюс 60 °C

±0,3 °C

Т ермогигрометр ИВА-6

Давление

от 700 до 1100 гПа

±2,5 гПа

Относительная влажность

от 0 до 90 %

±2%

  • 2.2 Допускается применение аналогичных средств поверки, указанных в таблицах 2 и 3, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

  • 2.3 Все основные и вспомогательные средства, применяемые при поверке, должны быть поверены и иметь свидетельства о поверке (отметки в формулярах или паспортах) с действующими сроками поверки.

3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 3.1 К поверке измерителей допускаются лица, прошедшие инструктаж по технике безопасности, изучившие эксплуатационные документы на поверяемые средства измерений, основные и вспомогательные средства измерений и настоящую методику поверки.

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 4.1 При проведении поверки должны быть соблюдены требования правил по охране труда при эксплуатации электроустановок, утвержденных приказом Министерства труда и социальной защиты Российской Федерации от 24 июля 2013 г № 328Н.

  • 4.2 Средства поверки, вспомогательные средства поверки и оборудование должны соответствовать требованиям безопасности, изложенным в руководствах по их эксплуатации.

5 УСЛОВИЯ ПОВЕРКИ
  • 5.1 При проведении поверки должны соблюдаться следующие условия:

-температура окружающего воздуха, °C...............................................20±5

  • - относительная влажность воздуха, %.......................................не более 80

  • - атмосферное давление, кПа..................................................от 96 до 104

6 ПОДГОТОВКА К ПОВЕРКЕ
  • 6.1 Перед проведением поверки должны быть выполнены следующие подготовительные работы:

  • -  проведены технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.27.0-75;

  • - проверить наличие действующих свидетельств о поверке на основные и вспомогательные средства поверки.

  • 6.2 Средства поверки и поверяемый измеритель должны быть подготовлены к работе согласно их руководствам по эксплуатации.

  • 6.3 Контроль условий проведения поверки по пункту 5.1 должен быть проведен перед началом поверки.

  • 7 ПРОВЕДЕНИЕ ПОВЕРКИ

7.1 Внешний осмотр

При проведении внешнего осмотра должно быть установлено соответствие поверяемого измерителя требованиям:

-комплектности измерителя в соответствии с руководством по эксплуатации;

-отсутствие механических повреждений корпуса, органов управления, соединительных элементов, жидкокристаллического дисплея, нарушающих работу измерителя или затрудняющих поверку;

-все надписи на корпусе измерителя должны быть четкими и ясными;

-разъемы не должны иметь повреждений.

Измерители, имеющие дефекты, поступившие в поверку без руководства по эксплуатации, дальнейшей поверке не подвергаются, бракуются.

Проверить место нанесение знака утверждения типа в соответствии с описанием типа на измеритель.

При отсутствии знака об утверждении типа, или отличии его местоположения от места нанесения, указанного в описании типа, измеритель бракуется и к дальнейшей поверке не допускается.

7.2 Опробование

Включение и опробование измерителя производится в следующем порядке:

  • - собрать схему подключения в соответствии с рисунком 1;

  • - подать на измеритель с калибратора универсального Fluke 5520А (далее по тексту - калибратор) значение силы тока равное 4 мА;

  • - убедиться в отображении значения 4 мА на экране индикатора, при этом режим отображаемых значений должен быть выбран «Current»;

  • - подать на измеритель с калибратора значение силы тока равное 20 мА;

  • - убедиться в отображении значения 20 мА на экране индикатора;

на клеммной колодке измерителя

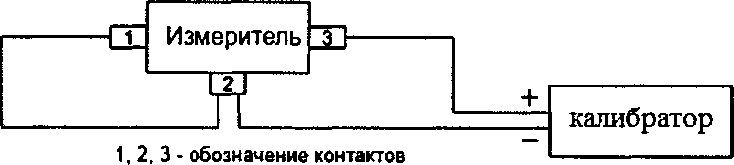

Рисунок 1 - Схема подключения

7.3 Определение допускаемой приведенной погрешности измерения силы постоянного тока

Определение основной приведенной погрешности измерения силы постоянного тока измерителей ALW-N проводят методом прямых измерений.

Подключают вход измерителя к выходным клеммам калибратора 2 к «AUX LO» и 3 к «AUX Н1» в соответствии с рисунком 1. Клеммы 1 и 2 измерителя замыкаются между собой.

Измеритель настраивают в соответствии с пунктом 9.2 руководства по эксплуатации, для снятия показаний с LCD2.

На калибраторе устанавливают режим воспроизведения силы постоянного тока.

Определение приведенной погрешности измерений силы постоянного тока проводится в точках X;: 4, 8, 12, 16, 20 мА входного сигнала.

Для каждой точки X; устанавливается соответствующее значение сигнала 1ЗТ; на калибраторе, подаваемое на вход измерителя, и регистрируется результат измерения ImMj на экране измерителя.

По измеренным значениям 1ИЗМ| для каждой точки Xj вычисляется основная приведенная погрешность измерения по формуле:

Zi = кзм, -Цт, ,100о                                          (1)

1нр

где 1Изм1 - измеренное значение входного сигнала, соответствующее значению постоянного тока I3Ti, задаваемого на выходе калибратора;

1Нр - нормирующее значение, верхняя граница диапазона измерений 20 мА.

Выбрать максимальное значение приведенной погрешности из всех значений по формуле:

/talx=max|/i|                                             (2)

Результаты поверки считают положительными, если полученное значение погрешности /1пих по абсолютной величине не превышает 0,2 %.

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 8.1 При положительных результатах поверки измерителя оформляют свидетельство о поверке в соответствии с приказом Минпромторга России от 02.07.2015 № 1815 "Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке".

  • 8.2 Знак поверки наносится в месте, установленном в описании типа средства измерений.

  • 8.3 При несоответствии результатов поверки требованиям любого из пунктов настоящей методики свидетельство о поверке измерителя аннулируется и выписывается извещение о непригодности с указанием причин.

Начальник лаборатории № 551 ФБУ «Ростест-Москва»

Инженер по метрологии лаборатории № 551

А.Д. Чикмарев
