ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ РАСХОДОМЕТРИИ -ФИЛИАЛ ФЕДЕРАЛЬНОГО ГОСУДАРСТВЕННОГО УНИТАРНОГО ПРЕДПРИЯТИЯ «ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИИ им. Д.И. МЕНДЕЛЕЕВА»

ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»

УТВЕРЖДАЮ

РЕЗЕРВУАР СТАЛЬНОЙ ГОРИЗОНТАЛЬНЫЙ ЦИЛИНДРИЧЕСКИЙ РГС-20 Методика поверки МП 1206-7-2020

Начальниц НИО-7

______Кондаков А. В.

272-62-75; 272-54-55

Казань, 2020 г.

Содержание

Стр.

Приложение А

Приложение Б

Приложение В

Приложение Г

Приложение Д

БИБЛИОГРАФИЯ

Государственная система обеспечения единства измерений

Резервуар стальной горизонтальный цилиндрический РГС-20.

Методика поверки. МП 1206-7-2020

1 ОБЩИЕ ПОЛОЖЕНИЯ

Настоящая методика распространяется на резервуар стальной горизонтальный цилиндрический РГС-20, номинальной вместимостью 20 м3, расположенный по адресу: Российская Федерация, Пермский край, Лысьвенский городской округ, территория ЛПДС «Лысьва» Котельная, тепловые сети и АГРС ЛПДС «Лысьва», ПРНУ. Реконструкция (филиал АО «Транснефть - Прикамье») и предназначенный для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска и устанавливает методику первичной, периодической и внеочередной поверок геометрическим методом с применением лазерного сканера.

Резервуар стальной горизонтальный цилиндрический РГС-20 с заводским номером 313 соответствует средству измерений приказа Федерального агенства по техническому регулированию и метрологии от 7 февраля 2018 года № 256 Приложение В часть 3.

2 НОРМАТИВНЫЕ ССЫЛКИ

В настоящей методике использованы ссылки на следующие стандарты:

ГОСТ 12.0.004-2015

ГОСТ 12.1.005-88

ГОСТ 12.4.087-84

ГОСТ 12.4.137-2001

ГОСТ 12.4.310-2016

ГОСТ 28243-96

ГОСТ 7502-98

Система стандартов безопасности труда. Организация обучения безопасности труда. Общие положения

Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны

Система стандартов безопасности труда. Строительство. Каски строительные. Технические условия

Обувь специальная с верхом из кожи для защиты от нефти, нефтепродуктов, кислот, щелочей, нетоксичной и взрывоопасной пыли. Технические условия

Система стандартов безопасности труда. Одежда специальная для защиты работающих от воздействия нефти, нефтепродуктов. Технические требования

Пирометры. Общие технические требования

Рулетки измерительные металлические. Технические условия

3 ПЕРЕЧЕНЬ ОПЕРАЦИЙ ПОВЕРКИ

3.1 При выполнении измерений геометрических параметров внутренней полости резервуара выполняют операции указанные в таблице 1.

Таблица 1

Наименование операции

Первичная поверка

Периодическая поверка

Внешний осмотр

Да

Да

Измерение     базовой     высоты

резервуара

Да

Да

Сканирование внутренней полости резервуара

Да

Да

4 ТРЕБОВАНИЯ К УСЛОВИЯМ ПРОВЕДЕНИЯ ПОВЕРКИ

При проведении первичной поверки соблюдают следующие условия.

  • 4.1 Температура окружающего воздуха:..............................от -5 °C до +35 °C.

  • 4.2 Атмосферное давление...............................................от 84,0 до 106,7 кПа.

  • 4.3 Резервуар при поверке должен быть порожним.

  • 4.4  Внутренняя поверхность резервуара должна быть очищена до состояния, позволяющего проводить измерения.

5 ТРЕБОВАНИЯ К СПЕЦИАЛИСТАМ, ОСУЩЕСТВЛЯЮЩИМ ПОВЕРКУ
  • 5.1 Измерения параметров при поверке резервуара проводит группа лиц (не менее двух человек), включая не менее одного специалиста, прошедшего курсы повышения квалификации.

  • 5.2 При проведении поверки резервуара в дистанционном режиме поверку проводит специалист ВНИИР - филиала ФГУП «ВНИИМ им. Д.И. Менделеева», прошедший обучение на курсах повышения квалификации, с привлечением к выполнению операций данной методики поверки лиц прошедших курсы повышения квалификации по программе ВНИИР - филиала ФГУП «ВНИИМ им. Д.И. Менделеева» «Поверка (калибровка) резервуаров, танков наливных судов и градуировка трубопроводов».

  • 5.3  К проведению работ допускаются лица, изучившие настоящую методику, техническую документацию на резервуар и его конструкцию и прошедших инструктаж по безопасности труда в соответствии с ГОСТ 12.0.004.

  • 5.4 Лица, проводящие работы, используют спецодежду по ГОСТ 12.4.310, спецобувь по ГОСТ 12.4.137, строительную каску по ГОСТ 12.4.087.

  • 5.5 Предельно допустимая концентрация (ПДК) вредных паров и газов в воздухе, измеренная газоанализатором вблизи или внутри резервуара на высоте 2000 мм, не должна превышать ПДК, определенной по ГОСТ 12.1.005 и соответствовать гигиеническим нормативам ГН 2.2.5.3532.

  • 5.6 При необходимости для дополнительного освещения при проведении измерений параметров резервуара применяют переносные светильники.

  • 5.7 Перед началом работ проверяют исправность лестниц, перил и помостов с ограждениями.

  • 5.8 Интервал между поверками - 5 лет.

6 МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К СРЕДСТВАМ ПОВЕРКИ

Применяемые при поверке средства измерений должны быть поверены и обеспечивать пределы допускаемой погрешности измерений параметров резервуара, приведенные в таблице 2.

Таблица 2

Наименование параметра

Пределы допускаемой погрешности измерений параметров резервуаров вместимостью, м3

Внутреннее сечение, %

±0,13

Длина резервуара, %

±0,15

Координата точки измерения базовой высоты, мм

±3

При соблюдении, указанных в таблице 2, пределов допускаемой погрешности измерений погрешность определения вместимости резервуара находится в пределах: ± 0,25 %.

При проведении поверки резервуаров должны применятся следующие основные и вспомогательные средства поверки, приведенные в таблице 3.

Таблица 3

Наименование средства измерений

Диапазон измерений

Пределы погрешности

Основные средства поверки

Сканер лазерный Leica RTC360 диапазон измерения углов:

  • - горизонтальных, град

  • - вертикальных, град

  • - расстояний, м

от 0 до 360

150

от 0,5 до 130

±36’

±36’

±2-(1+10-10’6-D)

Рулетка измерительная металлическая типа Р30Н2Г, м

от 0 до 30

(0,30 +0,15(L-1))

Вспомогательные средства поверки и оборудование

Термометр инфракрасный Testo 830-Т2, °C

от -30 до +400

±1,5

Анализатор-течеискатель АНТ-ЗМ, %

25

Марки, листы формата А4 с контрастным изображением (рис. 1).

Рисунок 1 - Пример изображения марки.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

7 ТРЕБОВАНИЯ ПО ОБЕСПЕЧЕНИЮ БЕЗОПАСНОСТИ ПРОВЕДЕНИЯ ПОВЕРКИ

К работе по проведению поверки резервуара стального горизонтального цилиндрического допускаются лица, прошедшие обучение и аттестованные по безопасности труда в соответствии с ГОСТ 12.0.004.

Поверитель перед началом проведения работ должен изучить порядок работы с применяемым при поверке оборудованием.

При проведении поверки с целью сохранения жизни и здоровья поверителей, предельно допустимая концентрация (ПДК) вредных паров и газов в воздухе, измеренная газоанализатором вблизи или внутри резервуара на высоте 2000 мм, не должна превышать ПДК, определенной по ГОСТ 12.1.005-88 и соответствовать гигиеническим нормативам ГН 2.2.5.3532 [2].

8 ВНЕШНИЙ ОСМОТР
  • 8.1 При внешнем осмотре резервуара проверяют:

  • -  соответствие конструкции и внутренних деталей резервуара технической документации на него (паспорту, технологической карте на резервуар);

  • - исправность лестниц и перил;

  • - чистоту внутренней поверхности резервуара.

  • 8.2  Определяют перечень внутренних деталей, оборудования, влияющих на вместимость резервуара, например, незаполненные продуктом трубопроводы, тумбы пригруза, неперфорированные колонны и т.д. и фиксируют их в копии технического проекта для дальнейшего исключения их из расчета.

  • 8.3 Фиксируют мелом точку касания днища грузом рулетки и устанавливают в ней марку.

  • 8.4 В результате внешнего осмотра поверитель принимает решение по проведению дальнейшей поверки или устранению выявленных дефектов до проведения поверки. В случаи невозможности устранения дефектов проведение поверки прекращается.

9 ПОДГОТОВКА К ПОВЕРКЕ
  • 9.1 При подготовке к поверке проводят следующие работы:

изучают техническую документацию на резервуар, рабочие эталоны и вспомогательные средства;

  • - подготавливают их, согласно технической документации на них, утвержденной в установленном порядке;

  • - измеряют температуру внутренней поверхности обечайки резервуара пирометром;

  • - измеряют переносным газоанализатором состояние воздуха внутри резервуара.

  • 9.2 Результаты измерений вносят в протокол, форма которого приведена в таблице Б.2 (приложение Б).

  • 9.3 При проведении периодической (внеочередной) поверки получают следующие документы, выданные соответствующими службами владельца резервуара:

  • - акт на зачистку резервуара;

  • - наряд-допуск на проведение работ с повышенной опасностью.

  • 10 ОПРЕДЕЛЕНИЕ МЕТРОЛОГИЧЕСКИХ ХАРАКТЕРИСТИК РЕЗЕРВУАРА

10.1 Измерения базовой высоты резервуара
  • 10.1.1 Базовую высоту резервуара Нб измеряют измерительной рулеткой с грузом не менее двух раз. Расхождение между результатами двух измерений не должно превышать более 2 мм (приложение А, рисунок А.2).

  • 10.1.2 Результаты измерений базовой высоты Нб вносят в протокол, форма которого приведена в приложении Б (таблица Б.З).

  • 10.1.3 Базовую высоту измеряют ежегодно. Ежегодные измерения базовой высоты резервуара проводит комиссия, назначенная приказом руководителя предприятия - владельца резервуара, в состав которой должен быть включен специалист, прошедший курсы повышения квалификации по поверке и калибровке резервуара.

При ежегодных измерениях базовой высоты резервуара резервуар может быть наполнен до произвольного уровня.

Результат измерений базовой высоты резервуара не должен отличаться от ее значения, указанного в протоколе поверки резервуара, более чем на 0,1 %.

Результаты измерений базовой высоты оформляют актом, форма которого приведена в приложении В.

  • 10.1.4 При изменении базовой высоты по сравнению с ее значением, установленным при поверке резервуара, более чем на 0,1 % устанавливают причину и устраняют ее. При отсутствии возможности устранения причины проводят внеочередную поверку резервуара.

10.2 Сканирование внутренней полости резервуара

При проведении сканирования внутренней поверхности резервуара проводят следующие операции.

  • 10.2.1 Подготавливают сканер к работе в соответствии с требованиями его технической документации.

Прибор горизонтируют с применением трегера, с дальнейшим контролем электронным встроенным уровнем (при наличии).

  • 10.2.2 Определяют необходимое количество станций сканирования и место их расположения, обеспечивающих исключение не просканированного пространства (теней).

Количество станций должно быть не менее двух.

  • 10.2.3 Сканирование проводят последовательно с каждой станции (приложение А, рисунок А.З) в режиме кругового обзора (360°). Дискретность сканирования устанавливают в пределах: от 3 до 5 мм.

  • 10.2.4 Операции сканирования и взаимной привязки станций проводят в соответствии с требованиями технической документации на прибор.

Результаты измерений автоматически фиксируются и записываются в памяти процессора сканера в заранее сформированном файле (директории).

10.3 Обработка результатов измерений и составление градуировочной таблицы
  • 10.3.1 Обработку результатов измерений при поверке проводят в соответствии с приложением Д.

  • 10.3.2 Градуировочную таблицу составляют, с шагом ДНИ = 1 см или шагом АНИ = 1 мм (при необходимости по согласованию с Заказчиком), начиная с исходного уровня (уровня, соответствующего высоте «мертвой» полости Нмп) и до предельного уровня /-/пр, равного суммарной высоте поясов резервуара.

  • 10.3.3 К значениям посантиметровой вместимости вносят поправку на температурное расширение обечайки резервуара по формуле (Д.1), в зависимости от температуры приведения (20 °C или 15 °C) с учетом формул (Д.2) или (Д.З), соответственно.

Значение стандартной температуры, которому соответствует градуировочная таблица, указывается на её титульном листе.

11 ПОДТВЕРЖДЕНИЕ СООТВЕТСТВИЯ РЕЗЕРВУАРА МЕТРОЛОГИЧЕСКИМ ТРЕБОВАНИЯМ

Обработку результатов измерений проводят с помощью программного обеспечения 3DReshaper или аналогичного программного обеспечения.

Подтверждение соответствия резервуара метрологическим требованиям принимается при выполнении разделов 8, 10 данной методики поверки.

12 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 12.1 При положительных результатах поверки резервуара оформляют свидетельство о поверке в соответствии с действующими нормативными и правовыми актами проведения поверки.

При отрицательных результатах поверки оформляют извещение о непригодности

  • 12.2 К свидетельству о поверке прикладывают:

а) градуировочную таблицу;

б) протокол поверки.

Форма протокола поверки приведена в приложении Б.

  • 12.3 Форма титульного листа градуировочной таблицы и форма градуировочной таблицы приведены в приложении Г.

  • 12.4 Протокол поверки подписывает поверитель.

  • 12.5 Титульный лист и последнюю страницу градуировочной таблицы подписывает поверитель.

  • 12.6 Знак поверки наносится в свидетельство о поверке.

  • 12.7 Градуировочную таблицу утверждает руководитель или уполномоченное лицо организации, аккредитованной на право проведения поверки.

Приложение А

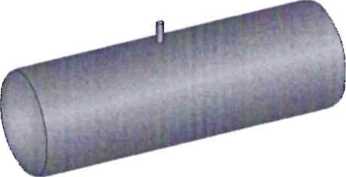

Рисунок А. 1 - Общий вид резервуара РГС-20

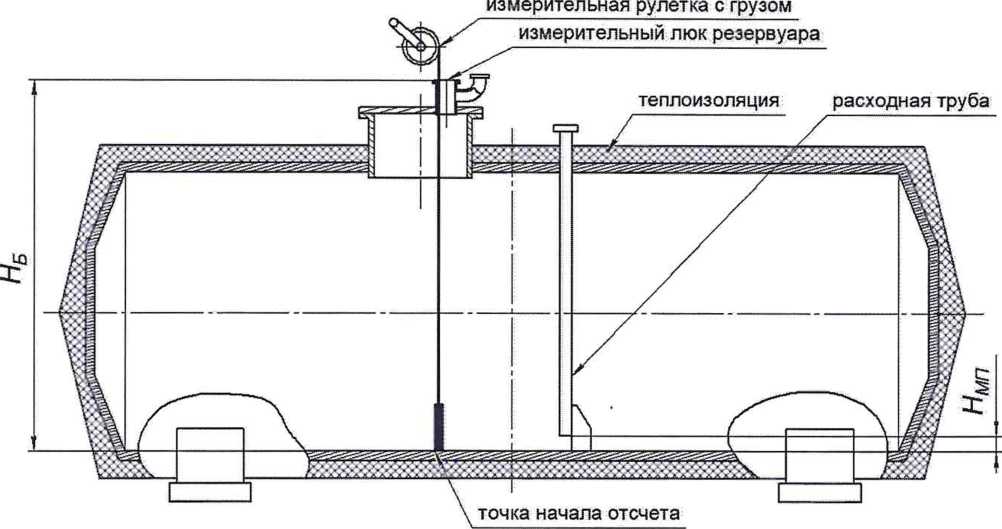

Рисунок А.2 - Схема измерений базовой высоты и измерений высоты мертвой полости

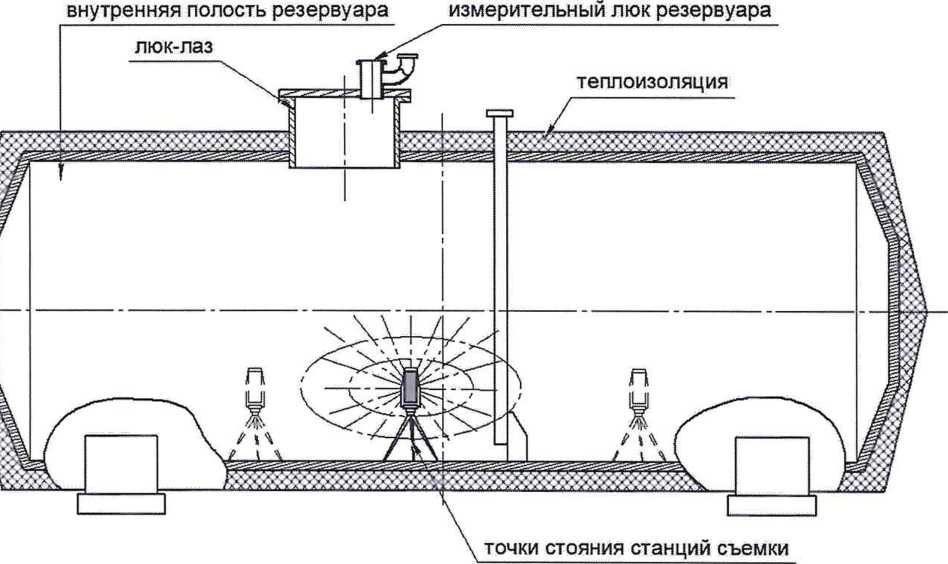

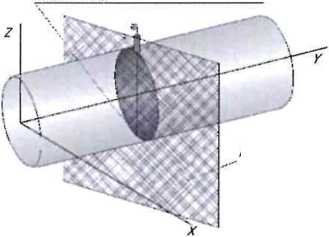

Рисунок А.З - Схема измерений внутренней полости резервуара

Приложение Б

(обязательное)

ПРОТОКОЛ

измерений параметров резервуара

Должность Личная подпись

Инициалы, фамилия

Таблица Б.1 - Общие данные

Дата

Основание для проведения поверки

число

месяц

ГОД

1

2

3

4

Первичная, периодическая, внеочередная

Продолжение таблицы Б.1

Место проведения поверки

Рабочие эталоны и вспомогательные средства

5

6

Окончание таблицы Б,1

Резервуар

Тип

Номер

Погрешность определения вместимости резервуара, %

7

8

9

Таблица Б.2- Условия проведения измерений

Температура, °C

Загазованность, мг/м3

воздуха

стенки резервуара

Таблица Б.З - Измерение перед сканированием

Плотность хранимой жидкости рЖХ) кг/м3

Базовая высота

1

2

Таблица Б.4 - Параметры резервуара В миллиметрах

Наименование параметра

Номер измерения

1

2

Высота «мертвой» полости Нмп

Предельный уровень наполнения Ц1р

Приложение В

(рекомендуемое)

Форма акта измерений базовой высоты резервуара

УТВЕРЖДАЮ

АКТ

измерений базовой высоты резервуара от «____»_____________20__г.

Составлен в том, что комиссия, назначенная приказом по________________________

наименование

_______________________________________, в составе председателя_________________

предприятия - владельца резервуара

_________________________________________и членов:________________________________ инициалы, фамилия                                                 инициалы, фамилии

провела контрольные измерения базовой высоты резервуара стального горизонтального цилиндрического РГС-20, заводской номер №____________

при температуре окружающего воздуха________________°C.

Измерения проведены рулеткой типа______________№____________со сроком

действия поверки до «___»____________20__г.

Результаты измерений представлены в таблице 1.

Т а б л и ц а 1 В миллиметрах

Базовая высота резервуара

Уровень жидкости в резервуаре

Среднее арифметическое значение результатов двух измерений б)к

Значение базовой высоты, установленное при поверке резервуара (Нб)п

1

2

3

Относительное изменение базовой высоты резервуара §б, %, вычисляют по формуле

6б “——V——-100, где значения величин (^б)к> (^б)п> приведены в 1-й, 2-й графах. (Нб)п

Вывод - требуется (не требуется) внеочередная поверки резервуара.

Председатель комиссии

подпись             инициалы, фамилия

Члены комиссии:

подпись            инициалы, фамилия

подпись            инициалы, фамилия

Приложение Г

(обязательное)

Форма титульного листа градуировочной таблицы и форма градуировочной таблицы

Г.1 Форма титульного листа градуировочной таблицы1

УТВЕРЖДАЮ

«____»________________20_ г.

ГРАДУИРОВОЧНАЯ ТАБЛИЦА

на резервуар стальной горизонтальный цилиндрический

РГС-20 №__________

Организация_________________________________________________

Погрешность определения вместимости: ± 0,25 %

Стандартная температура: 20 °C (15 °C )

(ненужное удалить)

Участок ниже      ~...... мм Для учетных операций

с нефтью и нефтепродуктами не используется.

Срок очередной поверки_________________________

Поверитель

подпись

должность, инициалы, фамилия

Г.2 Форма градуировочной таблицы резервуара

Организация______________________

Резервуар №______________________

Г.2.1 Форма градуировочной таблицы резервуара

Таблица Г.2 - Посантиметровая вместимость резервуара

Уровень наполнени я по взливу, см

Уровень наполнения, по газовому пространств у, см

Вместимост

ь, м3

Коэффицие нт вместимост и, м3/мм

Уровень наполнени я по взливу, см

Уровень наполнения, по газовому пространств У, см

Вместимост ь, м3

Коэффицие нт вместимост и, м3/мм

Приложение Д

(обязательное)

Алгоритм обработки результатов измерений при применении сканера и функциональные требования к программному обеспечению (ПО) Сканер Управляющее ПО:
  • - задание разрешения сканирования, сектора сканирования путём визуального выбора объектов, режима сканирования, режима работы цифровой камеры;

  • - визуализация сканов в режиме реального времени;

  • - контроль получаемых результатов;

  • - калибровка и тестирование сканера; выявление возможных неисправностей; учёт ошибок, связанных с влиянием внешних условий окружающей среды;

  • - экспорт результатов сканирования

    ПО для создания единой ________точечной модели________
    • - внешнее ориентирование сканов;

    • - объединение сканов;

    • -  сегментирование и разрежение точечной модели;

    • - визуализация точечной модели;

    • - экспорт данных___________________

    ____________________♦_____________________

    ПО для построения трёхмерной ____________модели___________ создание из массива точек нерегулярной триангуляционной сети (TIN) и NURBS-поверхности;

    • - создание модели отсканированного объекта с помощью геометрических примитивов;

    • - профилирование;

    проведение измерений (длин, диаметров, площадей и объёма);

    • - визуализация построенной модели;

    • - экспорт данных

    Комплексное ПО
    • - внешнее ориентирование сканов;

    • - объединение сканов;

    • - сегментирование и разрежение точечной модели;

    • - визуализация точечной модели;

    • - создание точечной модели;

    • - построение трёхмерной модели;

    • - визуализация построенной модели

    • -  измерение объема на различных уровнях;

    экспорт данных

ПО формирования _____________градуировочной таблицы_____________
  • -  введение поправок к значениям вместимости от температурного расширения стенок резервуара;

  • - введение поправок к значениям вместимости за счет деформации стенок от избыточного давления

  • - создание и печать градуировочных таблиц;

  • - экспорт данных в цифровом формате

Д.1 Операции, выполняемые при обработке результатов сканирования

Таблица Д.1

Наименование этапа

Этап 1

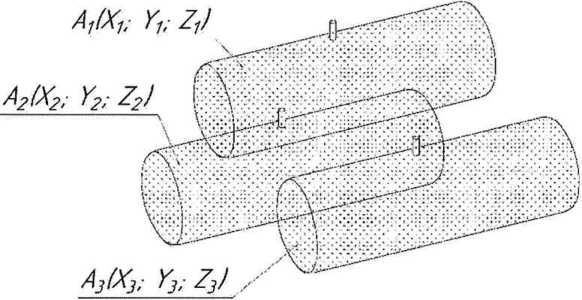

  • - внешнее ориентирование сканов;

  • - объединение сканов;

Объект

реализации/режим/параметры ПО для создания единой точечной модели

Результат

Этап 2

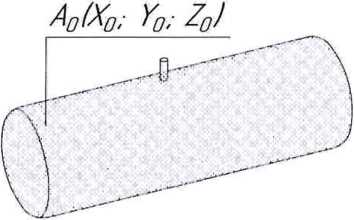

  • - сегментирование и разрежение точечной модели;

  • - визуализация точечной модели

ПО для создания точечной модели

единой

Этап 3                           ПО построения трёхмерной

Создание из массива точек модели/ЗЭ моделирование нерегулярной триангуляционной сети (TIN) и NURBS-поверхности

продолжение таблицы Д.1

Этап 4

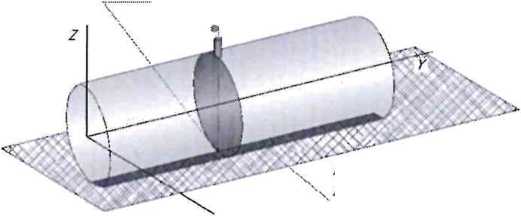

  • 1) Построение плоскости А, проходящей через точку касания обечайки резервуара грузом рулетки по нормали к продольной оси резервуара.

  • 2) Определение координаты точки касания стенки грузом рулетки

    ПО        построения

    трёхмерной модели/30 моделирование

    точка касания обечайки грузом рулетки AUIXU; Yu. ZJ

    плоскость А

Этап 5

Построение горизонтальной плоскости начала отсчета, проходящей через точку касания обечайки резервуара грузом рулетки

ПО построения трёхмерной модели/ЗО моделирование

точка касания обечайки грузом рулетки AU(XU; Yu; Zu)

плоскость начала отсчета

Этап 6

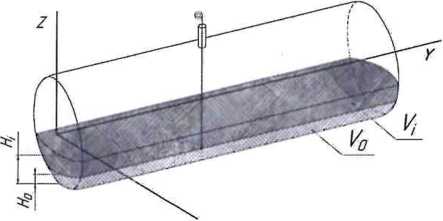

  • 1) Построение горизонтальных секущих плоскостей с шагом 10 мм (1 см) начиная от плоскости начала отсчета;

  • 2)  Вычисления объемов, ограниченных нижней образующей резервуара и секущими плоскостями

    ПО        построения

    трёхмерной модели/ЗО моделирование/секущая плоскость/вычисление объема

    х

окончание таблицы Д.1

Этап 7

Приведение посантиметровой вместимости к стандартной температуре 20 °C или 15 °C

Формулы (Д.2) или (Д.З) соответственно

Значение поправки от теплового расширения стенок к вместимости при стандартной температуре

Этап 8

Формирование градуировочной таблицы и протокола измерений

ПО формирования градуировочной таблицы

Оформленная градуировочная таблица с протоколом измерений

Д.2 Вычисление вместимости резервуара, приведенных к стандартным температурам 15 °C или 20 °C

Д.2.1 Поправку на температурное расширение стенок резервуара к значения вместимости резервуара, вычисленные по Д.1 вычисляют по формуле

v;=\/k(,                                             (д.1)

где Kt - поправочный коэффициент, учитывающий влияние температуры стенки пояса на вместимость, 1/°С.

Величину Kt‘.

а) при приведении значений вместимости к стандартной температуре 20 °C величину Kt' вычисляют по формуле ^=[l+3otp(20-7^)];                                          (д.2)

б) при приведении значений вместимости к стандартной температуре 15 °C величину Kt" вычисляют по формуле

(Д-З)

где Ор - коэффициент линейного расширения (сжатия) металла, из которого изготовлен резервуар. Значение его для стали может быть принято равным: 12,5 • 10 6 1/°С;

7р - температура стенки пояса, °C;

20(15) - значение стандартной температуры, при которой определена вместимость резервуара в целом, °C.

БИБЛИОГРАФИЯ

[1] Сканер лазерный Leica RTC360, реестр утвержденных средств измерений ФИФОЕИ № 74358-19

Гигиенические нормативы Предельно допустимые концентрации (ПДК) вредных ГН 2.2.5.1313-03           веществ в воздухе рабочей зоны

19

1

Форма градуировочной таблицы не подлежит изменению

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
