Методика поверки «ГСИ. Комплексы воздушных судов ВС-311В мобильные диагностические» (ВАПМ.311В.002 МП)

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

ФГУП «ВНИИМ им.Д.И. Менделеева»

УТВЕРЖДАЮ

Пронин

июля 2019 г.

И.о.директора

Д.И. Менделеева»

Государственная система обеспечения единства измерений

Комплексы воздушных судов ВС-311В мобильные диагностические

Методика поверки

Санкт-Петербург

2019 г.

• 1.1    Настоящая методика поверки распространяется на комплексы воздушных судов ВС-311В мобильные диагностические (далее -комплексы) и устанавливает методы и средства их первичной и периодической поверок.

• 1.2   Допускается периодическая поверка отдельных измерительных каналов комплексов с указанием в свидетельстве о поверке об объёме проведённой поверки.

• 1.3    Интервал между поверками - 2 года.

• 2.1   При проведении поверки должны выполняться операции, приведённые

  в таблице.

Таблица 1

3 Средства поверки

• 3.1 При проведении поверки должны применяться средства поверки, указанные в таблице 2 .

Таблица 2

• 3.2   При проведении поверки допускается применять другие средства измерений, удовлетворяющие по точности и диапазону измерений требованиям настоящей методики.

• 3.3   Используемые при поверке рабочие эталоны должны быть аттестованы в установленном порядке; используемые при поверке средства измерений должны иметь действующие свидетельства о поверке (знак поверки).

• 4.1 При проведении поверки должны соблюдаться следующие условия:

температура окружающего воздуха, °C.........................................................20 ± 5

относительная влажность воздуха, %, не более..................................................80

атмосферное давление, кПа..........................................................................100 ± 4

Примечание: При проведении поверочных работ условия окружающей среды средств поверки (рабочих эталонов) должны соответствовать регламентируемым в их инструкциях по эксплуатации требованиям.

• 5.1 При выполнении операций поверки должны быть соблюдены все требования техники безопасности, регламентированные ГОСТ 12.1.019-79, ГОСТ 12.1.038-82, ГОСТ 12.3.019-80, действующими «Правилами технической эксплуатации электроустановок потребителей», «Правилами техники безопасности при эксплуатации электроустановок потребителей», а также всеми действующими местными инструкциями по технике безопасности.

• 5.2   Поверку комплексов проводят сотрудники аккредитованной организации, допущенные к выполнению работ по поверке средств измерений в установленном порядке.

• 5.3   Все используемые средства измерений должны быть надёжно заземлены. Коммутации и сборки электрических схем для проведения измерений должны проводиться только на выключенной и полностью обесточенной аппаратуре.

• 6.1   На поверку представляют комплекс, полностью укомплектованный в соответствии с формуляром (ФО). При периодической поверке представляют дополнительно свидетельство о предыдущей поверке (при наличии).

• 6.2   Во время подготовки комплекса к поверке поверитель знакомится с нормативной документацией на комплекс и подготавливает все материалы и средства измерений, необходимые для проведения поверки;

• 6.3   Контроль условий проведения поверки по пункту 4.1 провести перед началом поверки, а затем периодически, но не реже одного раза в 3 часа.

• 7 Проведение поверки

• 7.1.1  Внешний вид и комплектность комплекса проверить на соответствие данным, приведённым в руководстве по эксплуатации (РЭ) и в формуляре (ФО) на комплекс.

При проведении внешнего осмотра проверить:

• • соответствие комплектности эксплуатационной документации, наличие маркировок с указанием типа и заводского номера, а также знака утверждения типа СИ;

• • чистоту и исправность разъёмов, гнёзд, индикаторов, жидкокристаллического дисплея, сенсорных кнопок;

• • отсутствие механических повреждений, нарушающих целостность корпуса прибора.

• 7.1.2  Результаты внешнего осмотра считать положительными, если соблюдаются требования п. 7.1.1. В противном случае комплекс дальнейшей поверке не подвергается, бракуется и направляется для проведения ремонта.

• 7.2.1  Включить комплекс и дождаться загрузки встроенного ПО.

• 7.2.2  Включить в соответствии с указаниями РЭ каналы комплекса в синфазный режим:

• • Из главного меню перейти в раздел «Каналы»;

• • Установить частоту дискретизации «65536 Гц»;

• • Включить все каналы;

• • Установить для всех каналов: Режим - «Синфазный», Усиление - «х1», Единицы - «В»;

• • Сохранить настройки (Ф5);

• • Из главного меню перейти в раздел «Измерения».

• 7.2.3  В соответствии с указаниями РЭ настроить измерение СКЗ на всех каналах:

• • Открыть меню измерений (Ф2);

• • Выбрать пункт «Настройки» —> Тип - «Текст» —> Выбрать все каналы (установить галочку) —* Выбрать «СКЗ» (установить галочку, остальные галочки снять) —> Сохранить настройки (Ф5);

• • Открыть меню измерений (Ф2) —* Выбрать «Текст: СКЗ»;

• • В меню дополнительных настроек (Ф1) —> «Вычисления» —> Период расчёта СКЗ - 1 с, Осреднений расчёта СКЗ - 5, Удалять постоянную составляющую при расчёте СКЗ - нет (снять галочку) —> Сохранить настройки (Ф5);

• • Запустить измерения (Ф6).

• 7.2.4  Убедиться в работоспособности комплекса по наличию ненулевых значений СКЗ для каждого канала.

• 7.2.5  Комплекс считать работоспособным, если операции по п. 7.2.4 выполнены успешно. В противном случае комплекс дальнейшей поверке не подвергается, бракуется и направляется в ремонт.

• 7.3.1 Собрать схему в соответствии с рисунком .

Частотомер

.Qi (Д-& [Qj Pi r?i A jdr-rSi

Рисунок 1 Схема проверки погрешности измерения частоты вращения

• 7.3.2  Настроить прибор ВС-311 в соответствии с указаниями РЭ:

• • Из главного меню перейти в раздел «Каналы»;

• • Установить частоту дискретизации «65536 Гц»;

• • Включены каналы «Канал 1» и «Тахо», остальные выключены;

• • Установить для 1 канала: Режим - «Синфазный», Усиление - «х1», Единицы - «В»;

• • Установить для канала «Тахо»: Режим - «Синфазный», Единицы - «В»;

• • Сохранить настройки (Ф5).

• 7.3.3  Настроить встроенный генератор прибора ВС-311 в соответствии с указаниями РЭ:

• • Из главного меню перейти в раздел «Генератор»;

• • Состояние «Вкл» —> Режим - «Меандр» —> Частота «1 Гц» —> Амплитуда-«1 В»;

• • Сохранить настройки (Ф5).

• 7.3.4  В соответствии с указаниями РЭ настроить измерение частоты вращения:

• • Открыть меню измерений (Ф2);

• • Выбрать пункт «Настройки» —► Тип - «Текст» —> Выбрать 1 канал (установить галочку, остальные галочки снять) —> Выбрать «Обороты» (установить галочку, остальные галочки снять) —> Сохранить настройки (Ф5);

• • Открыть меню измерений (Ф2) —> Выбрать «Текст: Обороты»;

• • Запустить измерения (Ф6).

• 7.3.5  Считать показания комплекса и частотомера.

• 7.3.6  В соответствии с указаниями РЭ выключить встроенный генератор:

• • Остановить измерения (Ф6);

• • Выйти в главное меню (Выход);

• • Из главного меню перейти в раздел «Генератор»;

• • Состояние «Откл»;

• • Сохранить настройки (Ф5).

• 7.3.7 Последовательно устанавливать с помощью встроенного генератора частоты (см. п.п. 7.3.3-7.3.6) из таблицы .

Таблица 3

• 7.3.8 Относительную погрешность измерений частоты вращения ^ц(%) рассчитать по формуле (1).

где

• • ш_уст - установленное значение, измеренное частотомером, Гц;

• • ^изм ~ измеренное комплексом значение частоты вращения, об/мин.

• 7.3.9 Результаты определения диапазона и относительной погрешности измерений частоты вращения считать положительными, если значения относительной погрешности измерений частоты вращения находятся в пределах ±0,5 %. В противном случае комплекс дальнейшей поверке не подвергается, бракуется и направляется в ремонт.

• 7.4.1 Собрать штатив ВАПМ.311 В.052.01, закрепить на нём дальномер из комплекта поставки, как показано на рисунке .

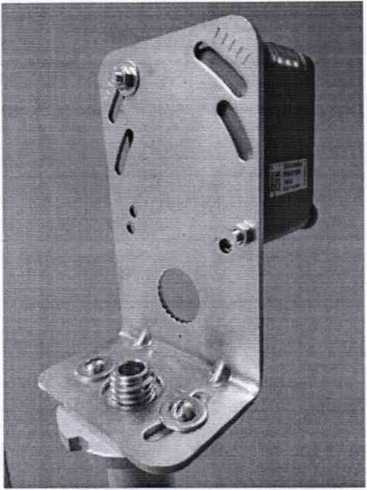

Рисунок 2 Крепление дальномера

• 7.4.2 Собрать штатив ВАПМ.311В.053.01, закрепить на нём приспособление ВАПМ.311 В.051.02, как показано на рисунке .

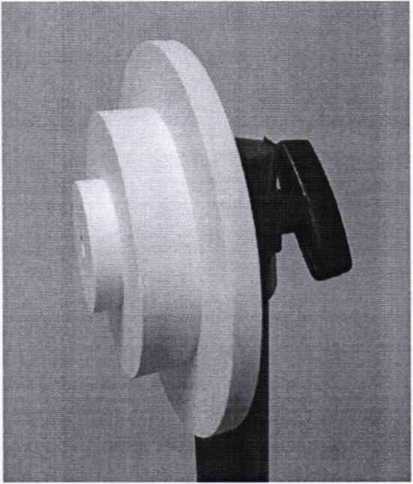

Рисунок 3 Крепление мишени

• 7.4.3 С помощью штангенциркуля измерить высоты поверхностей приспособления   ВАПМ.311 В.051.02   (см. Приложение 1)

относительно первой поверхности и занести в таблицу .

Таблица 4

• 7.4.4  Подключить датчик расстояния из состава комплекса к седьмому каналу прибора ВС-311 в соответствии с РЭ.

• 7.4.5  Включить прибор ВС-311, убедиться, что на датчик расстояния подаётся напряжение питания (видна отметка лазерного луча). Прогреть датчик расстояния в течение 15 минут.

• 7.4.6  Настроить прибор ВС-311 в соответствии с указаниями РЭ:

• • Из главного меню перейти в раздел «Каналы»;

• • Установить частоту дискретизации «65536 Гц»;

• • Включен канал «Канал 7», «Тахо», остальные выключены;

• • Установить для седьмого канала: Режим - «Синфазный», Усиление - «х1», Единицы - «В»;

• • Установить для канала «Тахо»: Режим - «Синфазный», Единицы - «В»;

• • Сохранить настройки (Ф5);

• • Из главного меню перейти в раздел «Измерения»;

• • В меню измерений (Ф2) —> «Настройки» —> Тип - «Текст», Выбрать - «СКЗ» (установить галочку, остальные снять) —> активен седьмой канал (установить галочку, остальные снять). —> Сохранить настройки (Ф5).

• • В меню дополнительных настроек (Ф1) —> «Вычисления» —> Период расчёта СКЗ - 5 с, Осреднений расчёта СКЗ - 10, Удалять постоянную составляющую при расчёте СКЗ - нет (снять галочку) —> Сохранить настройки (Ф5).

• 7.4.7  Используя рулетку, расположить центральные оси штативов друг относительно друга на расстоянии, указанном в таблице , в колонке «Базовое расстояние».

• 7.4.8  Провести калибровку минимального и максимального измеряемого расстояния в соответствии с таблицей (алгоритм настройки см. в приложении 2).

Таблица 5

• 7.4.9 Используя элевационный механизм штатива, на котором закреплён датчик, последовательно направить датчик на плоскости приспособления ВАПМ.311В.051.02 как можно ближе к вертикальной оси приспособления. Начинать измерения следует с плоскости №3, передвигая с помощью элевационного механизма луч лазера вниз на следующие по порядку плоскости. При перемещении луч не должен отклоняться от оси приспособления более чем на 5-10 мм.

Примечание: не допускается во время измерения передвигать штатив - если допущено случайное перемещение штатива, измерения нужно повторить сначала для заданного базового расстояния.

• 7.4.10 Зафиксировать в таблице измеренные комплексом значения напряжения для трёх поверхностей приспособления ВАПМ.311В.051.02, соответствующих смещениям 0 - 20 - 30 мм (относительно первой поверхности приспособления). Режим измерений запускается кнопкой «Старт» (Ф6).

Примечание: результаты измерения фиксировать по истечении 10 секунд с момента нажатия кнопки «Старт».

Таблица 6

• 7.4.11 Рассчитать коэффициент преобразования напряжения в расстояние к (мм/В) по формуле (2). Результаты расчётов занести в таблицу .



  "зз

  Уз-Ui



где

• • Н_3э - максимальное смещение, равное 30 мм;

• • U₃ - напряжение, измеренное на поверхности 3, В;

• •  U₁ - напряжение, измеренное на поверхности 1, В.

• 7.4.12 Вычислить расчётные значения смещений Н[ (мм) по формуле (3).

н^к-щ- ад,         (3)

где

• к - коэффициент преобразования, вычисленный по формуле (2), мм/В;

• • Ui~ напряжение, измеренное на поверхности под номером i (где i = (1..3)),B;

• • и_г - напряжение, измеренное на поверхности под номером 1, В.

• 7.4.13 Для каждого значения Hi рассчитать абсолютную погрешность измерения высоты ДЯ^ (мм) по формуле (4).

MU = Hi- Н_1Э,          (4)

где

• •  i - номер поверхности (i = 2);

• • И; - рассчитанное значение высоты поверхности (см. таблицу ), мм;

• • Hj₃ - значение высоты, измеренное эталонным прибором (см. таблицу), мм.

• 7.4.14 Повторить пункты 7.4.7-7.4.13 для следующего базового расстояния из таблицы .

• 7.4.15 Результаты определения абсолютной погрешности измерений несоконусности вращения лопастей несущих винтов считать положительными, если значения абсолютной погрешности измерений расстояния находятся в пределах ±1 мм. В противном случае прибор дальнейшей поверки не подвергается и направляется в ремонт.

• 7.4.16 При необходимости повторить п.п. 7.4.4-7.4.15 для восьмого канала.

• 7.5.1  Прибор ВС-311 зарядить до уровня не менее 50%. Затем отключить зарядное устройство от прибора.

• 7.5.2  Собрать схему, приведённую на рисунке .

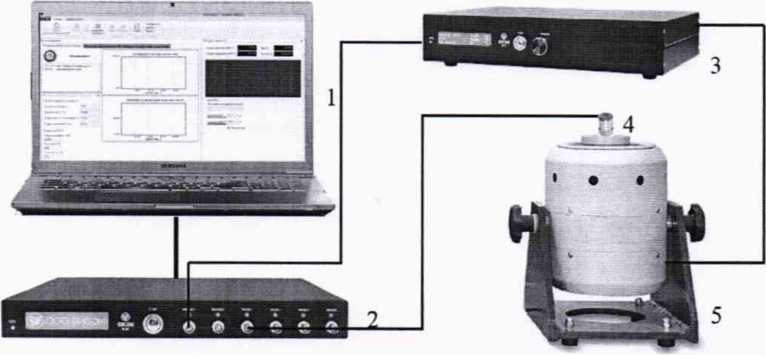

Рисунок 4 Поверочная схема

1- ПЭВМ; 2 - СУВ; 3 - усилитель;

4 - эталонный ВИП; 5 - вибростенд

• 7.5.3  Установить вибропреобразователь ИК вибрации на вибростол таким

образом, чтобы эталонный вибропреобразователь и поверяемый вибропреобразователь были установлены в одной точке стола, оси чувствительностей      вибропреобразователей      совпадали,

чувствительные элементы вибропреобразователей были как можно ближе друг к другу, центр масс системы, образованный двумя датчиками, находился как можно ближе к поверхности вибростола.

• 7.5.4  В соответствии с РЭ подключить вибропреобразователь из состава комплекса соединительным кабелем к входу измерительной цепи ИК (Канал 1). Включить и прогреть ИК вибрации и поверочной виброустановки.

• 7.5.5  Относительную погрешность в рабочем диапазоне значений виброускорения определять на базовой частоте 160 Гц. Измерения проводить, подавая СКЗ вибрации, указанные в таблице .

Таблица 7

• 7.5.6 Настроить прибор ВС-311 в соответствии с указаниями РЭ:

• • Из главного меню перейти в раздел «Каналы»;

• • Установить частоту дискретизации «65536 Гц»;

• • Включен канал «Канал 1», остальные выключены;

• • Установить для 1 канала: Режим - «1СР», Усиление - «х1», Единицы - «м/с²», Чувствительность - согласно паспорту поверяемого вибропреобразователя;

• • Сохранить настройки (Ф5);

• • Из главного меню перейти в раздел «Измерения»;

• • В меню измерений (Ф2) —* «Настройки» —> тип измерений -«Текст», отображаемые величины - «СКЗ» (установить галочку, остальные снять), активен 1 канал (установить галочку, остальные снять). Сохранить настройки (Ф5).

• • В меню дополнительных настроек (Ф1) —► «Вычисления» —> Период расчёта СКЗ - 2 с, Осреднений расчёта СКЗ - 5, Удалять постоянную составляющую при расчёте СКЗ - да (установить галочку) —> Сохранить настройки (Ф5).

Задать с помощью поверочной виброустановки действительное значение виброускорения Дд. Режим измерений запускается кнопкой «Старт» (Ф6). Считать показания с комплекса Д_в..

1 Значение виброскорости Рд, мм/с, задаваемое с помощью поверочной установки, вычисляют по формуле

Относительную погрешность в рабочем диапазоне частот определять при постоянном значении виброускорения на частотах, указанных в таблице.

Таблица 8

• 7.5.11 Задать с помощью поверочной виброустановки на базовой частоте /баз = 160 Гц действительное значение (СКЗ) А^ = 140 дБ (10 м/с²). Считывают показания комплекса Л_вбаз. По результатам измерений на базовой частоте /_баз определяют поправку Д_баз:

дДБ _ дДБ _ *дБ ^баз-^Вбаз ^ПД_баз-

• 7.5.12 Последовательно на частотах ряда, указанного в 7.5.10, задают с помощью поверочной виброустановки действительное значение физической величины = 140 дБ (10 м/с²). На частотах ниже

20 Гц задаваемое значение виброускорения определяется техническими возможностями поверочной виброустановки. Режим измерений запускается кнопкой «Старт» (Ф6). Считать показания с ПК вибрации А^ .

• 7.5.13 По результатам измерений относительную погрешность комплекса 8^ при значении частоты дБ, определить по формуле






  (Ю)

где:

А^ - измеренное комплексом значение физической величины на z-й частоте, дБ;

А^ - действительное значение задаваемой физической величины, дБ;

^баз⁼ ^Вбаз ~ Адбаз ~~ ^П0ПР^авка> определённая на базовой частоте, дБ.

• 7.5.14 За относительную погрешность комплекса в рабочем диапазоне частот принять максимальное значение <^.^Б, дБ



  (П)

• 7.5.15 Результаты определение диапазона и относительной погрешности измерений виброускорения считать положительными, если значения относительной погрешности измерений виброускорения на опорной частоте 160 Гц находятся в пределах ± 0,35 дБ, а относительная погрешность ИК вибрации в рабочем диапазоне значений виброускорения находится в пределах ± 2 дБ. В противном случае комплекс дальнейшей поверке не подвергается, бракуется и направляется в ремонт или для проведения настройки.

• 7.5.16 При необходимости повторить п.п. 7.5.4-7.5.15 для каналов 2-6.

7.6.1 Осуществить проверку соответствия следующих заявленных идентификационных данных ПО:

• • идентификационное наименование ПО;

• • номер версии (идентификационный номер) ПО.

• 7.6.2  Перейти в пункт «О приборе». Зафиксировать отображаемые на экране дисплея наименование ПО и номер его версии.

• 7.6.3  Результат проверки цифрового идентификатора ПО считать положительными, если идентификационное наименование ПО «VisprobePortable» и номер версии 0.0.0.1 или выше. В противном случае комплекс дальнейшей поверке не подвергается, бракуется и направляется в ремонт или для проведения настройки.

• 8.1   Для комплексов, прошедших с положительными результатами операции поверки по п.п.7.1 - 7.6, результаты поверки признают положительными.

• 8.2   При положительных результатах поверки на комплекс выдаётся свидетельство о поверке установленной формы.

• 8.3    На оборотной стороне свидетельства о поверке записываются результаты поверки (значения метрологических характеристик комплекса, полученные при поверке).

• 8.4   В случае отрицательных результатов поверки комплекс к дальнейшему применению не допускается. На комплекс выдаётся извещение о его непригодности к применению с указанием причин забракования.

• 8.5   Знак поверки наносится на лицевую панель комплекса и (или) на свидетельство о поверке.

Приложение 1 (Справочное)

Приспособление для поверки ИК несоконусности ВАПМ.311 В.051.02 из ЗИП комплекса

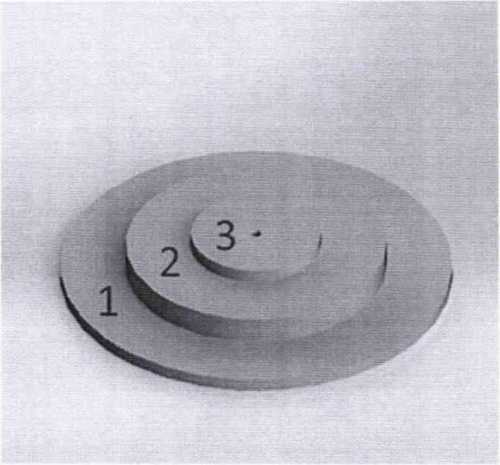

Рисунок 5 ВАПМ.311 В.051.02 с нумерацией поверхностей

Приложение 2 (Справочное) Алгоритм подготовки к работе дальномера

Для задания минимального расстояния необходимо:

• 1. Нажать клавишу «Set».

• 2. Клавишами «V» и «л» выбрать пункт меню «Q2 Out».

• 3. Нажать клавишу «Set».

• 4. Клавишами «V» и «Л» выбрать пункт меню «Manual».

• 5. Нажать клавишу «Set».

• 6. Клавишами «V» и «л» выбрать пункт меню «Qa 0V».

• 7. Нажать клавишу «Set».

• 8. Клавишами «V», «Л» и «Set» задать минимальное измеряемое расстояние (согласно таблице ) в мм. Задание чисел на экране производится от старшего разряда к младшему, при нажатии клавиши «Set» курсор переводится на следующий младший разряд. Число считается заданным успешно только после задания последнего младшего разряда (даже если он нулевой) и появления надписи «Saved» на экране.

• 9. Нажатиями клавиши «Esc» вернуться в главное меню.

Для задания максимального расстояния необходимо:

• 1. Нажать клавишу «Set».

• 2. Клавишами «V» и «а» выбрать пункт меню «Q2 Out».

• 3. Нажать клавишу «Set».

• 4. Клавишами «V» и «л» выбрать пункт меню «Manual».

• 5. Нажать клавишу «Set».

• 6. Клавишами «V» и «Л» выбрать пункт меню «Qa 10V».

• 7. Нажать клавишу «Set».

• 8. Клавишами «V», «Л» и «Set» задать максимальное измеряемое расстояние (согласно таблице ) в мм. Задание чисел на экране производится от старшего разряда к младшему, при нажатии клавиши «Set» курсор переводится на следующий младший разряд. Число считается заданным успешно только после задания последнего младшего разряда (даже если он нулевой) и появления надписи «Saved» на экране.

• 9. Нажатиями клавиши «Esc» вернуться в главное меню.
