Методика поверки «ВОЛЬТМЕТРЫ УНИВЕРСАЛЬНЫЕ» (МП-312-97)

РЕСПУБЛИКА БЕЛАРУСЬ

ВОЛЬТМЕТРЫ УНИВЕРСАЛЬНЫЕ

В7-65,В7-65/1,В7-65/2

МЕТОДИКА ПОВЕРКИ

Система обеспечения единства измерений Республики Беларусь

ВОЛЬТМЕТРЫ УНИВЕРСАЛЬНЫЕ В7-65, В7-65/1, В7-65/2

Методика поверки

УШЯИ.411182.020 МП

(МП-312-97)

• 1 ВВЕДЕНИЕ

  • 1.1. Настоящая методика распространяется на вольтметр универсальный В7-65 с модификациями, составлена « соответствии с МИ 1202-86 "Приборы и преобразователи измерительные напряжения , тока, сопротивления цифровые. Общие требования к методике поверки" и устанавливает методику периодической поверки вольтметра и первичной поверки после ремонта .

Периодичность поверки 12 мес.

• 2 ОПЕРАЦИИ И СРЕДСТВА ПОВЕРКИ

  • 2.1. При проведении поверки должны быть выполнены следующие операции и применены эталонные (образцовые) средства поверки с »арак герисгиками , указанными в таблице 2.1.

Таблица 2.1

Продолжение таблицы 2.1

Примечания

• 1 При проведении

измерений (СИ), обеспечивающие грешности образцового СИ и поверяемого вольтметра не более 1/3- До

пускается соотношение основной погрешности образцового СИ и поверяемого вольтметра не более 1/2 с учетом относительного контрольного допуска Y. Значение Y устанавливается в зависимости от предела допускаемой основной погрешности образцового СИ допускаемой основной погрешности поверяемого вольтметра квантования на поверяемом диапазоне измерений в соответсствии с МИ 1202-86.

• 2  СИ, используемые для поверки, должны быть поверены в органах метрологической службы, аккредитованной на данный вид деятельности, в соответствии с СТБ 80003-93.

• 3 При выпуске после ремонта проводится поверка 4.11-4.4.

При эксплуатации и хранении проодитоя поверка по 4.1> 4.3, 4.4.

• 3 УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

• 3.1  При проведении поверки должны выть соблюдены следующие условия:

температура окружающей среды, ®С              23+-5;

относительная влажность воздуха, X            65+-15;

атмосферное давление, кПа (мм рт ,ст . )         100+-4 (750+-30).

• 3.2  Перед проведением поверки вольтметр должен Еьггь выдержан не менее 4 ч при температуре от 15 до 30 °C.

• 3.3  Средства поверки должны быть выдержаны в условиях,

  оговоренных дли проведения поверки, и прогреты в соответствии с их ими ВУйЦИими г»0 эксплуатации.

  I 4 При подготовке к поверке следует выполнять действия, ука-■анные п руководстве по эксплуатации и соблюдать меры безопасности.

  3.5 При проведении поверки погрешности за 24 часа допускается иыктвчрнип ноль I нетрои на время не более 18 ч,

• 4 ПРО13С ДЕНИС ПОВЕРКИ

• 4.1 Внешний осмотр

• 4.1.1 При проведении внешнего осмотра должно быть установлено соответствие вольтметра следующим требованиям;

• 1) наличие в комплекте вольтметра входных кабелей и насадок к ним;

• 2) наличие и прочность крепления органов управления и коммутации, четкость фиксации их положений, наличие предохранителей;

• 3) чистота разъемов;

• 4) четкость маркировки вольтметра.

Вольтметр не допускается к дальнейшей поверке, если при его внешнем осмотре обнаружены дефекты;

отсутствуют, расшатаны или повреждены наружные масти; внутри вольтметра находятся незакрепленные предметы; имеются трещины и другие повреждения.

Вс>льтме>р, имеющий дефекты, бракуется и направляется в ремонт,

4.2 Проверка электрического сопротивления изоляции

4 2.1 Проверку электрического сопротивления изоляции цепей вольтметра проводят с помощью мегаомметра Ф4102 (или Ф4101) при Hi ;Ны<а Iельном напряжении 500 В между следующими цепями;

заземлением .

Отсчет результата измерения произвести после достижения установившегося показания, но не ранее чем через 5 о и не позднее 1 мин.

Результаты проверки считают удовлетворительными ,если измеренные значения электрического сопротивления изоляции не менее значений;

• 1 Между соединенными вместе гнездами "U,R,F", "ТС + " ^ИТС-^,‘,”О" и ”G" - 500 МОм;

• 2 Между соединенными вместе гнездами “U »R»F" , "ТС4”'‘ТС-", “0" , “G" и заземлением - 500 МОм;

• 3 Между соединенными вместе штырями вилки сетевого шнура и заземлением - 20 МОм.

Погрешность измерения сопротивления не более 10 X.

• 4,3 Опробование

  Проверку работоспособности составных проводят в следующей последовательности: к работе

  частей

  вольтметров

  • 1)   подготовить вольтметр руководством по эксплуатации;

  • 2)  включить переключатель

  появляется сообщение ’“АВТОТЕСТ" проверка работоспособности сост проходит автокалибровка АЦП. П последовательно появляются сообщения АВК1, вольтметрах В7-65 устанавливается режим напряжения на поддиапазоне 1000 В, 4,5  ₽•

  включен,

  На

  в соответствии с

  индикаторном 'табло проходит тестовая вольтметров. Затем индикаторном табло , АВКЗ. После чего на »ерения постоянного I индикации, Фильтр если этот режим не изменялся с помочью утилиты "Прог.реж." вольтметрах   В7-65/1,   В7 65/4   дополнительно

  сообщение "TRRR-XX", где XX - адрес вольтметра в системе.

  На вольтметрах В7-65/2, В7-65/5 дополнительно сообщение "V=XXXX", где ХХХХ - значение скорости обмена i между вольтметром и управляюцим компьютером.

  Результаты проверки считают удовлетворительными, если отсутствует индикация сообщения ЕгрХХ, где XX — номер неисправности.

  СЕТЬ, после

  На чего

  выдается

  > выдается информацией

• 4.4 Определение метрологических параметров

Определение основной погрешности вольтметров проводится при индикации 5,5 разряда.

• 4.4.1 Определение основной погрешности вольтметров при измерении постоянного напряжения проводят по методикам, изложенным в пп.4.4.1.1, 4.4.1.2.

• 4.4.1.1 Определение основной погрешности вольтметров при измерении постоянного напряжения за межповерочный интервал 12 мес проводят в следующей последовательности:

• 1) собрать схему измерений в соответствии с рисунком 4.1.1 или 4.1.3;

• 2) определить погрешность вольтметра в точках, указанных в таблице 4.1, при этом перед определением погрешности на каждом диапазоне производят установку нулевых показаний вольтметра для чего устанавливают нулевые показания на выходе калибратора - вольтметра В1-28 и после их установления, если показания проверяемого вольтметра больше +- 3 ед,мл .разряда, нажимают кнопку " ► Оа " на проверяемом вольтметре.

Результаты испытаний считают удовлетворительными, если разность между напряжением, под. ваемым на вход проверяемого вольтметра и показаниями вольтметра не превышает значений /\, указанных в таблице

• 4.1.



01-26 - Калибратор-вольтметр универсальный; к-1, К-2, 010 - навели и насадки из комплекта поверяемого вольтметра;

В - 1Хл>вряемьм вольтметр ;

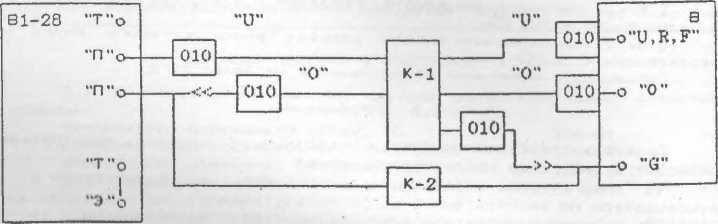

Рисунок 4.1.1 - Схема электрическая соединения приборов для определения погрешности в льтметров при измерении постоянного и переменного напряжения

В1-28 - калибратор-вольтметр универсальный Делитель 1:10 - делитель,из комплекта В1-28; К-1, Н1, 010 - кабель и насадки из комплекта поверяемого воль тметра;

В - поверяемый вольтметр .

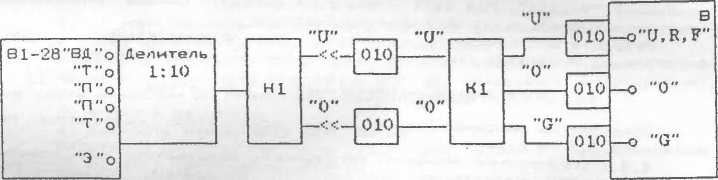

Рисунок 4.1.2  - Схема электрическая соединения приборов для

определения погрешности вольтметров при измерении переменного напряжения значением до 200 мВ

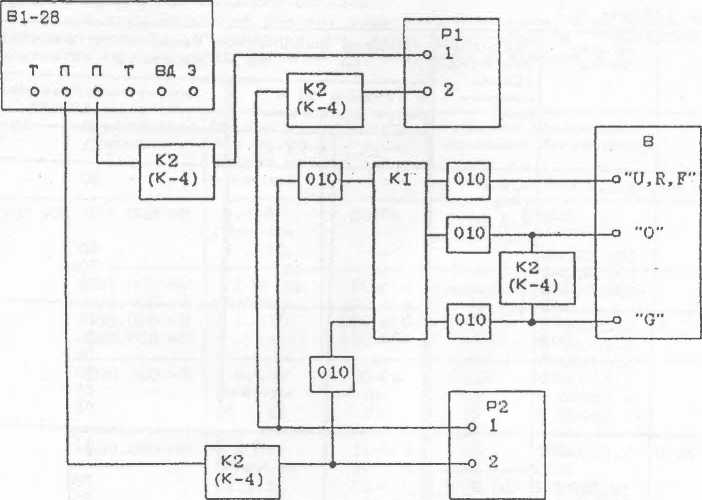

В1-2В - калибратор-вольтметр универсальный (установлено значение напряжения 10 В);

Р1 - катушка электрического сопротивления Р4013 (установлено значение сопротивления 1 МОм);

Р2 - магазин сопротивлений. Р3026 (установлено значение сопротивления! Ом);

К-1, К-2(К-4), 010 - кабели и насадки из комплекта поверяемого вольтметра,

В - поверяемый вольтметр .

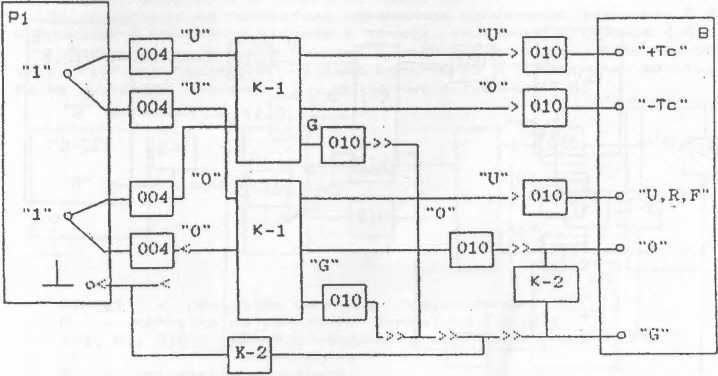

Рисунок 4.1.3  - Схема электрическая соединения приборов для

определения погрешности вольтметров при измерении постоянного напряжения в точке 10 мкВ

Таблица 4,1

• 4.4.1.2 Определение основной погрешности вольтметров при измерении постоянного напряжения в течение 24 ч после калибровки по внешней мере ЭДС проводится, если значение погрешности выходит за пределы допуска, указанного в таблице 4,1, в следу^ией последовательности;

1 ) проводят калибровку вольтметра по методике , изложенной в руководстве по эксплуатации;

• 2) через 24 ч проверить вольтметр в точках , указанных в таблице

• 4.1, по методике, приведенной в п,4,4.1.1. 0 течение этих 24 часов допускается вьключать вольтметр на время не более 1£1 часов ;

Результаты испытаний считают удовлетворительными, если значения погрешности не превышают значений /\, указанных в таблице 4.1.

• 4.4.2 Определение основной погрешности вольтметра при измерении переменного напряжения синусоидальной «рормы проводят в точках и на частотах, указанных в таблице 4.2, по схемам измерений, приведенным на рисунках 4.1.1, 4.1.2.

Продолжение таблицы 4.2

• 4.4.3 Определение дополнительной погрешности измерения переменного напряжения несинусоидальной формы с коэффициентом амплитуды Ка с 3 (п.1.3.8) проводится в следующей последовательности;

• 1) соединить приборы по схеме, приведенной на рисунке 4.2;

• 2) установить на вольтметре режим измерения постоянного напряжения на диапазоне 10 В;

• 3) установить на генераторе Г5-75 (или Г5-95) режим постоянного тока , полярность положительная , для чего;

нажать кнопку ПОЛЕ так , чтобы над этой кнопкой включился светодиод;

нажать кнопку "    , должен включиться светодиод "      ;

нажать кнопку          должен включиться светодиод

нажать кнопку "^2" ;

нажать кнопку ПОЛЕ , должен включиться светодиод под этой кнопкой;

установить при помощи кнопк "1"-”9" генератора Г5-75 напряжение (6,664-0,04) В, значение напряжения контролировать по информационному табло вольтметра. Записать показание вольтметра Щ;

• 4) установить на генераторе Г5-75 режим импульсного тока, для чего нажать кнопку ПОЛЕ , должен включиться светодиод над этой кнопкой, после чего нажать кнопку СБРОС ;

• 5) установить на табло генератора Г5-75 клавиатурой периодическую последовательность импульсов с периодом следования 24000 мкс, длительностью 2400 мкс, что соответствует коэффициенту амплитуды напряжения без постоянной составляющей Ка = 3;

• 6) установить на вольтметре режим измерения переменного напряжения на диапазоне 2 В;

• 7)  измерить частотомером 43-63 период Т и длительность

импульсов , для чего установить     на частотомере переключатель

МЕТКИ ВРЕМЕНИ в положение "IO^-7", переключатель ВРЕМЯ СЧЕТА - в положение ”Ю¹", записать показания частотомера;

Г5-75  - генератор импульсов точной амплитуды;

ВБ - выносной блок к генератору Г5-75; Н1    - нагрузка 50 Ом из комплекта генератора Г5-75;

XI    - тройник НЧ из комплекта генератора Г5-75;

К1 - кабель "4,850.192-06" из комплекта генератора Г5-75; 43-63 - частотомер электронно-счетный,

К-2   - кабель из комплекта поверяемого вольтметра;

В     - поверяемый вольтметр .

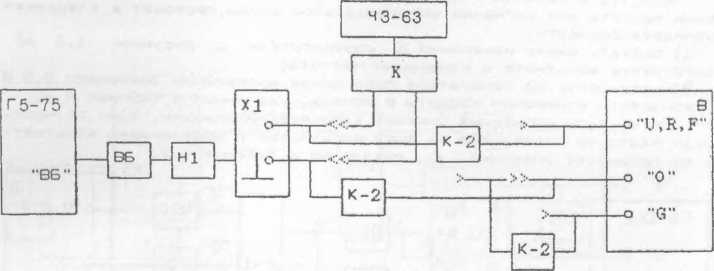

Рисунок 4.2 - Схема электрическая соединения приборов для определения погрешности вольтметра при измерении переменного напряжения несинусоидальной формы

• 8) отсоединить частотомер от тройника НЧ и записать показание поверяемого вольтметра Па, оно должно быть в пределах (24—0,04) В;

• 9)  определить среднее квадратическое значение переменной составляющей напряжения на входе вольтметра по формуле:

Цскз = Ui — I /--1 ,     (4.1)

Результаты проверки считают удовлетворительными, если показания вольтметра Оз отличаются от расчетного значения Цзкэ не более, чем на 3000 ед .мл.разряда,

• 4.4.4 Определение основной погрешности вольтметров при измерении постоянного тока проводят по методикам, изложенным в пп.4.4.4.1, 4.4.4.2.

• 4,4.4,1 Определение основной погрешности вольтметров при измерении силы постоянного тока за межповерочный интервал 12 нес проводят в следующей последовательности:

• 1) собрать схему в соответствии с рисунком 4,3; установить калибратор-вольтметр В1-28 в режим воспроизведения

тока на поддиапазоне в соответствии с таблицей 4,3, проверяемый вольтметр - в режим измерения силы постоянного тока;

• 2) подать с выхода калибратора-вольтметра нулевое значение тока на поддиапазоне ”1 мА”;

компенсировать смещение нуля проверяемого вольтметра с помощью кнопки ”►0-^”, расположенной на передней панели вольтметра;

• 3) установить постоянный ток на выходе калибратора-вольтметра равным значениям , указанным в таблице 4.3, и считать показания вольтметр а .

• 4) изменить полярность выходного тока в соответствии с таблицей 4.3 и повторить операции по п.4.4.4.1(2 и 3).

Результаты испытаний считают удовлетворительным, если показания поверяемого вольтметра отличаются от номинального значения выходного тока калибратора-вольтметра В1-28 не более, чем на значения /\. для каждой из проверяемых точек, указанных в таблице 4.3.

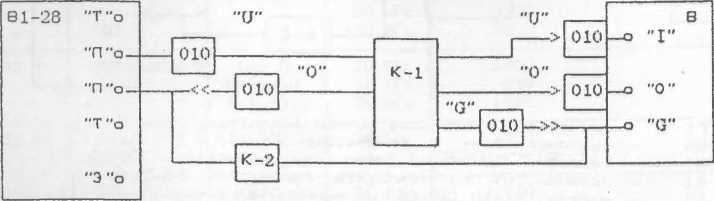

S1-28 - калибратор-вольтметр универсальный;

К-1, К-2, 010 - кабели и насадки из комплекта поверяемого вольтметра;

В     - поверяемый вольтметр .

Рисунок 4.3 - Схема электрическая соединения приборов для определения погрешности измерения постоянного тока и погрешности измерения переменного тока

Таблица, 4.3

• 4,4,4.2 Определение основной погрешности вольтметров при измерении постоянного тока в течение 24 ч после калибровки проводят, если значение погрешности выходит за пределы допуска, указанного в таблице 4.3, в следующей последовательности:

• 1) проводят калибровку вольтметра по методике, изложенной в руководстве по эксплуатации;

• 2) через 24 ч проверить вольтметр в точках, указанных в таблице 4.3, по методике, приведенной в п.4.4.4.1. В течение этих 24 ч допускается выключение поверяемого вольтметра на время не более 18 ч.

Результаты испытаний считают удовлетворительными, если значения погрешности не превышают значений /X» указанных в таблице 4.3.

• 4.4.5 Определение основной погрешности вольтметра при иэмере-нииы переменного тока проводят в точках и на частотах, указанных в таблице 4.4, по схеме измерений, приведенной на рисунке 4.3.

Таблица 4.4

Результаты проверки считают удовлетворительными, если для каждой из проверяемых точек в таблице 4.4 разность между значениями тока, устанавливаемого на выходе калибратора-вольтметра В1-28 и показаниями вольтметра не превышает значений /\. указанных в таблице 4.4.

• 4.4.6 Определение основной погрешности вольтметров при измерении сопротивления постоянному току проводят по методикам, изложенным в пп.4,4.6.1, 4.4.6.2.

• 4.4.6.1 Определение основной погрешности вольтметров при измерении сопротивления постоянному току при межповерочном интервале 12 мес проводят в точках, указанных в таблице 4.5, при этом подключение образцовой меры, тип которой указан в таблице 4.5, на диапазонах 200 Ом; 2, 20, 200 кОм и 2 МОм проводят по четырехпроводной схеме, приведенной на рисунке 4.4(1), 4.4(2), а на остальных диапазонах и на диапазоне 200 Ом - по двухпроводной схеме , приведенной на рисунке 4.4(3).

Примечание - При проведении измерений на диапазонах 200 Ом; 2, 20 кОм необходимо провести учет смешения нуля , для чего установить значение образцовой меры 0 Ом, нажать кнопку "►Ок" на передней панели поверяемого вольтметра.

Результаты проверки считают удовлетворительными, если разность между показанием вольтметра и действительным значением измеряемого сопротивления не превышает значений /\. указанных в таблице 4.5. При этом для точек 200 кОм, 2, 20 МОм берется соответственно сумма двух действительных значений образцового электрического сопротивления ,

Таблица 4.5

1)

3)

Pl, P2 - меры электрического сопротивления (тип указан в таблице 4.5)

К-1, К-2, 004, 010- кабели и насадки из комплекта поверяемого вольтметра;

В - поверяемый вольтметр ,

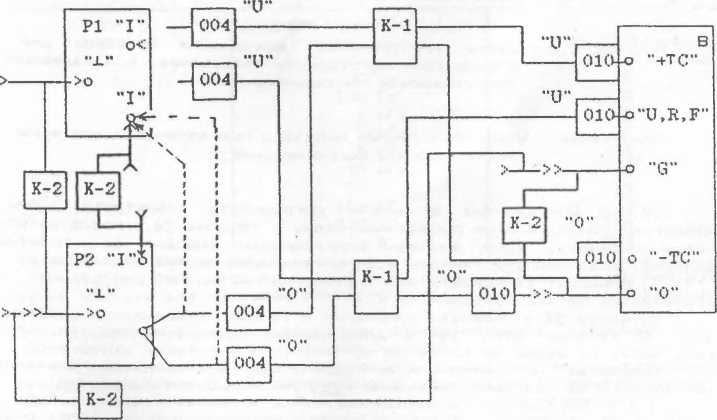

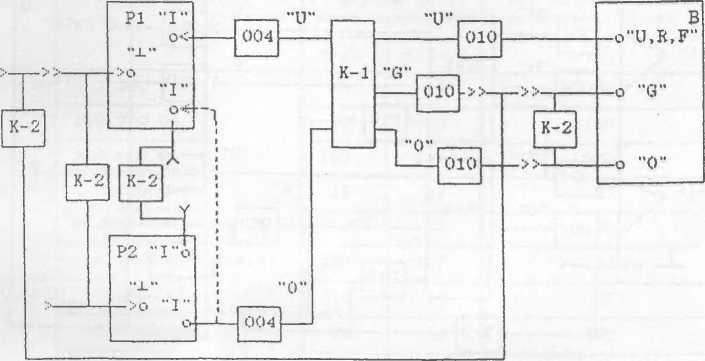

Рисунок 4.4 - Схема электрическая соединения приборов для определения погрешности вольтметров при измерении сопротивления постоянному току

Примечание - Штриховой линией показано подключение одной меры электрического сопротивления,

• 4.4.6.2 Определение основной погрешности вольтметра при измерении сопротивления постоянному току в течение 24 ч после калибровки проводят , если значение погрешности выходит за пределы допуска, указанного в таблице 4.5, в следующей последовательности;

• 1) проводят калибровку вольтметра по методике, изложенной в руководстве по эксплуатации;

• 2) через 24 ч провести измерения в точках, указанных в таблице 4.5. В течение этих 24 ч допускается выключение поверяемого вольтметра на время не более 10 ч^

Результаты испытаний считают удовлетворительными, если значения погрешности не превышают значений /\ указанных в таблице 4.5.

4.4.7. Определение основной погрешности вольтметров при измерении частоты проводят отдельно для синусоидальный и импульсных сигналов по методикам, изложенным в пп,4,4.7.1, 4.4.7,2,

• 4.4.7.1 Определение основной погрешности вольтметров при измерении частоты для сигналов синусоидальной формы проводят в следующей поеледовательности ;

• 1) собрать схему измерений в соответствии с рисунком 4.5 и подготовить вольтметр к измерению частоты;

• 2) установить.на генераторе переменное напряжение значением 0,5 В и произвести измерение частоты в точках, указанных в таблице 4,6,

Результаты испытания считают удовлетворительными, если разность между частотой подаваемой на вход вольтметра и показаниями вольтметра не превышает знамений /\. указанных в таблице 4,6,

ГЗ-122   - генератор сигналов прецизионный;

Н - нагрузка из комплекта генератора ГЗ-122;

К-1, Н1, 010 - кабели и насадки из комплекта поверяемого вольтметра ;

В - поверяемый вольтметр,

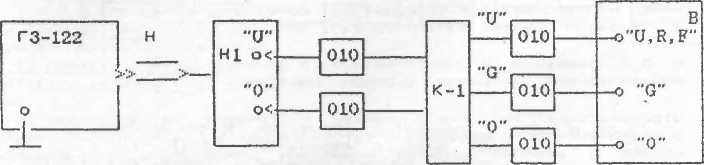

Рисунок 4.5 - Схема электрическая соединения приборов для определения погрешности вольтметров при измерении частоты и периода сигналов синусоидальной формы

Таблица. 4.6

• 4.4.7.2 Определение основной погрешности вольтметров при измерении частоты для сигналов прямоугольной Формы проводят в следующей последовательности;

• 1) собрать схему измерений в соответствии с рисунком 4.6 и подготовить вольтметр к измерению частоты;

• 2) установить на генераторе периодическую последовательность прямоугольных импульсов амплитудой 1 В периодом и длительностью в соответствии с таблицей 4.7 и провести измерение частоты;

Результаты испытания считают удовлетворительными, если разность между частотой подаваемой на вход вольтметра и показаниями вольтметра не превышает значений /\ . указанных 8 таблице 4.7.

Г”5-75 (Г5-95) - генератор импульсов точной амплитуды;

ВБ    - выносной блок  к генератору Г5-75;

Н1    - нагрузка 50 Ом  из комплекта генератора  Гб-75;

К-2   - кабель из комплекта поверяемого вольтметра;

XI    -  тройник НЧ из  комплекта генератора  Гб-75;

43-63 - частотомер;

К     -  кабель из комплекта частотометра 43-63.

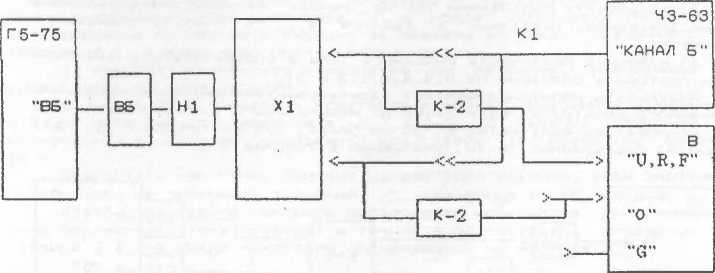

Рисунок 4,6  - Схема электрическая соединения приборов для

определения погрешности вольтметра при измерении частоты и периода сигналов прямоугольной Формы

Таблица 4.7

4,4.3 Определение основной погрешности вольтметров при измерении периода проводят отдельно для синусоидальных и импульсных сигналов по методикам, изложенным в пп.4.4.8.1» 4.4.8.2.

• 4.4.8.1 Определение основной погрешности вольтметров при измерении периода для сигналов синусоидальной Формы проводят в следующей последовательности;

• 1) собрать схему измерений в соответствии с рисунком 4.5 и подготовить вольтметр к измерению периода сигналов синусоидальной Формы;

• 2) установить на генераторе переменное напряжение значением 1 V

и частоту в соответствии с таблицей 4.8 и провести измерение периода в точках, указанных в таблице 4.8.

Результаты проверки считают удовлетворительными, если для каждой из проверяемых точек таблицы 4.8 разность между значениями периода сигнала, устанавливаемого на выходе генератора и показаниями вольтметра не превышает значений /\ указанных в таблице 4.8.

Таблица 4.8

Таблица 4.9

Результаты проверки считают удовлетворительными, если для каждой из проверяемых точек таблицы 4.9 разность между значениями периода сигнала, устанавливаемого на выходе генератора,и показаниями вольтметра не превышает значений /\ , указанных в таблице 4.9.

• 5 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

• 5.1  Результаты поверки оформляются в порядке, установленном СТБ 8003-93. Протокол поверки приведен в приложении А.

• 5.2 Положительные результаты поверки вольтметра удостоверяются нанесением оттиска поверительного клейма и выдачей свидетельства о п оверке по Форме приложения В СТБ8003-93.

• 5.3 В случае, если по результатам поверки вольтметр не удовлетворяет предъявленным к нему требованиям, он бракуется и выдается извещение о непригодности с указанием причин по Форме приложения Г СТБ 8003-93, при этом оттиск поверительного клейма подлежит погашению.

ПРИЛОХЕНИЕ Л

(рскоисидуокос)

Протокол поверки вольтметра унив ерс.ального _____

• 1 Внеагнии осмотр

• 2 Проверка электрического ! 4.2

сопротивления изоляции !

• 3 Опробование                ! 4.3

• 4 Проверка основной погрей/-! 4.4.1J

хости вольтметра при из- !

мерении постоянного нал- !

ряжения                      !

• 5 Проверка основной погрей-! 4*4.2!

кости вольтметра при из- !

мерении среднеквадрати- !

чесхого значении перемен-!

кого жалряжения           !

• 6 Проверха дополнительном ! 4.4.3!

погрешности при измерении!

переменного напряжения не!

синусоидальной форкм     !

• 7 Проверка основной погрет-!

мости вольтметра при ио- !

мерении силы постоянного !

тока                            !

0 Проверка основной погрет-! 4.4.5; кости вольтметра при из- !

мерении силы переменного !

тока                              !

• 9 Проверка основной погреш-!•4.4.6J

мости вольтметра при из -!

. Иеремии сопротивления по-!

стоялиому току

• 10 Проверка основной пог- ! 4.4.7 ревности вольтметров при J измерении частоты и пери-;

ода

• - ------ *| — —

1               IСоответствует

!              '? Не соответствует

;             ;Соответствует

(                        I         ■              - - - —

;              ‘,Не соответствует

;             Соответствует

;             !Не соответствует

;             Соответствует

;              ;!Не соответствует

:                                            1'

■             [Соответствует

;              ;!Не соответствует

;              ;; Соответствует

;              Г. Не соответствует

I                               к

! .             Соответствует'

I              :Не соответствует

I             Соответствует

;              ;;Не соответствует

;            Соответствует

;             ;Не соответствует

;             Соответствует

;              ;Не соответствует

Подпись _______________

Дот. ______________
