УТВЕРЖДАЮ

Генеральный директор

СОГЛАСОВАНО Руководитель ГЦИ СИ Зам. Генерального директора

ООО «СОНЭЛ»

В.В. Ништа

2010 г.

МУЛЬТИМЕТРЫ ЦИФРОВЫЕ

СММ-40

Производства фирмы «SONEL S.A.», Польша

МЕТОДИКА ПОВЕРКИ

СММ-40-10 МП

Москва 2010

Содержание

5.3.1 Определение абсолютной погрешности измерения напряжения постоянного тока.

5.3.2 Определение абсолютной погрешности измерения действующего значения напряжения переменного тока.

6 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

ПРИЛОЖЕНИЕ А (Рекомендуемое)

Настоящая методика поверки (далее по тексту - «методика») распространяется на мультиметры цифровые CMM-40 (далее по тексту - «мультиметры») и устанавливает методику их первичной и периодической поверки.

Рекомендуемый межповерочный интервал - один год.

  • 1 ОПЕРАЦИИ И СРЕДСТВА ПОВЕРКИ

    • 1.1 При проведении поверки проводят операции, указанные в таблице 1 и должны использоваться средства поверки, указанные в таблице 2

Таблица 1 - Операции поверки

№ п/п

Операции поверки

№ п/п

МП

1.

Внешний осмотр.

5.1

2.

Опробование.

5.2

3.

Определение метрологических характеристик.

5.3

3.1

Определение абсолютной погрешности измерения напряжения по-

5.3.1

стоянного тока.

3.2

Определение абсолютной погрешности измерения действующего

5.3.2

значения напряжения переменного тока.

3.3

Определение абсолютной погрешности измерения силы постоянно-

5.3.3

го тока.

3.4

Определение абсолютной погрешности измерения действующего

5.3.4

значения силы переменного тока.

3.5

Определение абсолютной погрешности измерения электрического

5.3.5

сопротивления.

3.6

Определение абсолютной погрешности измерения частоты пере-

5.3.6

менного тока.

3.7

Определение абсолютной погрешности измерения электрической

5.3.7

емкости.

3.8

Определение абсолютной погрешности измерения температуры.

5.3.8

  • 1.2 При несоответствии характеристик поверяемых мультиметров установленным требованиям по любому из пунктов таблицы 1 их к дальнейшей поверке не допускают и последующие операции не проводят, за исключением оформления результатов по 6.2.

Таблица 2 - Средства поверки

Номер пункта методики поверки

Наименование и тип основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования и метрологические и основные технические характеристики средства поверки.

Наименование воспроизводимой величины

Диапазоны воспроизведения

Предел допускаемой абсолютной погрешности

Калибратор универсальный FLUKE 9100E

5.3.1

Напряжение постоянного тока

0,000 - 320,000 мВ 0,32001 - 3,20000 В

3,2001 - 32,0000 В 32,001 - 320,000 В

320,01 - 1050,00 В

± (0,00006 х ивых + 4,16 мкВ) ± (0,00006 х ивых + 41,6 мкВ)

± (0,000065 х ивых + 416 мкВ)

± (0,000065 х ивых + 4,48 мВ)

± (0,00006 х ивых + 19,95 мВ)

5.3.2

Напряжение переменного тока

32,001 - 320,000 мВ 0,32001 - 3,20000 В

3,2001 - 32,0000 В 32,001 - 105,000 В 105,001 - 320,000 В

320,01 - 800,00 В 800,01 - 1050,00 В

± (0,0004 х ивых + 19,2 мкВ) ± (0,0004 х ивых + 192 мкВ)

± (0,0004 х ивых + 1,92 мВ)

± (0,0004 х ивых + 6,3 мВ)

± (0,0005 х ивых + 19,2 мВ)

± (0,0005 х ивых + 63 мВ)

± (0,0005 х ивых + 126 мВ)

5.3.3

Сила постоянного тока

0,000 - 320,000 мкА 0,32001 - 3,20000 мА 3,2001 - 32,0000 мА 32,001 - 320,000 мА 0,32001 - 3,20000 А 3,2001 - 10,5000 А

± (0,00014 х 1вых + 11 нА)

± (0,00014 х 1вых + 83 нА)

± (0,00014 х 1вых + 900 нА)

± (0,00016 х 1вых + 9,6 мкА) ± (0,0006 х 1вых + 118 мкА)

± (0,00055 х 1вых + 940 мкА)

5.3.4

Сила переменного тока

0,000 - 32,000 мкА 32,001 - 320,000 мкА 0,32001 - 3,20000 мА 3,2001 - 32,0000 мА 32,001 - 320,000 мА 0,32001 - 3,20000 А 3,2001 - 10,5000 А

± (0,0007 х 1вых + 900 нА) ± (0,0007 х 1вых + 300 нА) ± (0,0007 х 1вых + 300 нА) ± (0,0008 х 1вых + 3,2 мкА) ± (0,0008 х 1вых + 32 мкА) ± (0,001 х 1вых + 480 мкА) ± (0,002 х 1вых + 3 мА)

5.3.6

Частота пере

менного тока

0,5 Гц - 10,0 МГц

± (25 х 10-6 х F.. х)

5.3.5

Электрическое сопротивление

0,0000 - 40,0000 Ом 40,001 - 400,000 Ом 0,40001 - 4,00000 кОм 4,0001 - 40,0000 кОм 40,001 - 400,000 кОм 0,40001 - 4,00000 МОм 4,0001 - 40,0000 МОм

± (0,00025 х Rbbk + 10 мОм) ± (0,0002 х Rbbk + 20 мОм)

± (0,00015 х Rbbk + 80 мОм)

± (0,0002 х Rbbk + 800 мОм)

± (0,0002 х Rbbk + 8 Ом)

± (0,0005 х Rbbk + 100 Ом)

± (0,0015 х Rbbk + 2 кОм)

5.3.7

Электрическая

емкость

4,0001 - 40,000 нФ

40,001 - 400,00 нФ

400,01 нФ - 4,0000 мкФ

4,0001 - 40,000 мкФ

± (0,003 х Свых + 30 пФ) ± (0,003 х Свых + 160 пФ)

± (0,004 х Свых + 1,6 нФ) ± (0,005 х Свых + 16 нФ)

5.3.8

Температура

(имитация термопары типа K)

от минус 250 до минус 200

от минус 200 до минус 100

от минус 100 до плюс 100

от плюс 100 до плюс 600

от плюс 600 до плюс 1372

± 0,57

± 0,27

± 0,19

± 0,23

± 0,27

Примечания:

  • 1. ивых - значение воспроизводимого напряжения постоянного и переменного тока;

  • 2. 1вых - значение воспроизводимой силы постоянного и переменного тока;

  • 3. Рвых - значение воспроизводимой частоты переменного тока;

  • 4. Явых - значение воспроизводимого электрического сопротивления;

  • 5. Свых - значение воспроизводимой электрической емкости.

Допускается применять другие средства поверки, метрологические и технические характеристики которых не хуже приведенных в таблице 2.

  • 2 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

К поверке мультиметров допускают лиц, аттестованных на право поверки средств измерений электрических величин.

Поверитель должен пройти инструктаж по технике безопасности и иметь удостоверение на право работы на электроустановках с напряжением до 1000 В с группой допуска не ниже III.

  • 3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

При проведении поверки должны быть соблюдены требования ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.3-75, ГОСТ 12.3.019-80, "Правил эксплуатации электроустановок потребителей" и "Правил техники безопасности при эксплуатации электроустановок потребителей", утвержденных Главгосэнергонадзором.

Должны также быть обеспечены требования безопасности, указанные в эксплуатационных документах на средства поверки.

  • 4 УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

4.1. При проведении поверки должны соблюдаться следующие условия:

температура окружающей среды, °С

15..

..25;

атмосферное давление, кПа

85..

..105

относительная влажность воздуха, %

30..

..80;

  • 4.2 Средства поверки подготавливают к работе согласно указаниям, приведенным в соответствующих эксплуатационных документах.

  • 4.3 В качестве элементов питания поверяемого мультиметра, необходимо использовать щелочные (алкалиновые) элементы питания 6LR61. Использование солевых или аккумуляторных элементов питания недопустимо.

  • 5 ПРОВЕДЕНИЕ ПОВЕРКИ

    • 5.1 Внешний осмотр

При проведении внешнего осмотра должно быть установлено соответствие проверяемых клещей следующим требованиям:

комплектности клещей в соответствии с руководством по эксплуатации;

не должно быть механических повреждений корпуса, лицевой панели, органов управления, все надписи на панелях должны быть четкими и ясными;

все разъемы не должны иметь повреждений и должны быть чистыми.

При наличии дефектов поверяемые клещи бракуются и подлежат ремонту.

  • 5.2 Опробование

Проверяется работоспособность дисплея и клавиш управления; режимы, отображаемые на дисплее, при нажатии соответствующих клавиш и переключении переключателя режимов измерений, должны соответствовать руководству по эксплуатации.

  • 5.3 Определение метрологических характеристик

5.3.1 Определение абсолютной погрешности измерения напряжения постоянного тока.

Поверяемый мультиметр подключают к калибратору и устанавливают поворотный переключатель режимов работы в положение mV для предела 400 мВ; Vdc для остальных пределов (см. рисунок 1). На калибраторе устанавливают значения в точках, в соответствии с таблицей А.1 Приложения А. Мультиметр автоматически производит измерение напряжения. По окончании измерения фиксируются показания поверяемого мультиметра, и результат заносится в эту же таблицу.

Абсолютную погрешность измерения определяют по формуле (1):

уст изм

(1)

где   Хуст - показания калибратора

Хизм - показания поверяемого мультиметра.

Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых по данным таблицы А.1 Приложения А.

СММ-40

FLUKE9100E

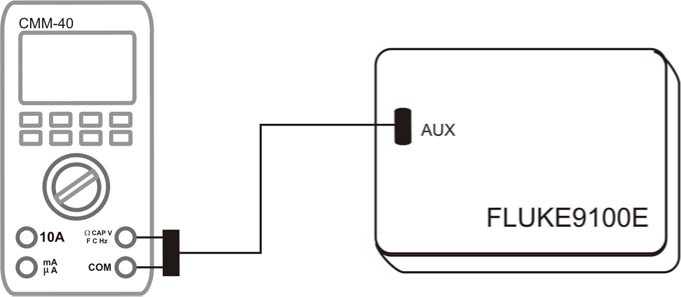

Рисунок 1 - Структурная схема определения абсолютной погрешности измерения действующего значения напряжения переменного тока, напряжения постоянного тока, электрического сопротивления, частоты переменного тока, электрической емкости,

где CMM-40 - поверяемый мультиметр;

FLUKE 9100E - калибратор универсальный.

  • 5.3.2 Определение абсолютной погрешности измерения действующего значения напряжения переменного тока.

Поверяемый мультиметр подключают к калибратору и устанавливают поворотный переключатель режимов работы в положение mV (клавишей MODE устанавливается режим AC) для предела 400 мВ, Vac для остальных пределов (см. рисунок 1). На калибраторе устанавливают значения в точках, в соответствии с таблицами А.2, A.3 Приложения А. Мультиметр автоматически производит измерение напряжения. По окончании измерения фиксируются показания поверяемого мультиметра, и результат заносится в эту же таблицу.

Абсолютную погрешность измерения определяют по формуле (1).

Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых по данным таблицы А.2, A.3 Приложения А.

  • 5.3.3 Определение абсолютной погрешности измерения силы постоянного тока.

Поверяемый мультиметр подключают к калибратору и устанавливают поворотный переключатель режимов работы в положение цА для предела 4000 мкА (см. рисунок 2), mA для предела 400 мА (см. рисунок 2), 10A для предела 10A (см. рисунок 3). На калибраторе устанавливают значения в точках, в соответствии с таблицей А.4 Приложения А. Мультиметр автоматически производит измерение силы тока. По окончании измерения фиксируются показания поверяемого мультиметра, и результат заносится в эту же таблицу.

Абсолютную погрешность измерения определяют по формуле (1).

Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых по данным таблицы А.4 Приложения А.

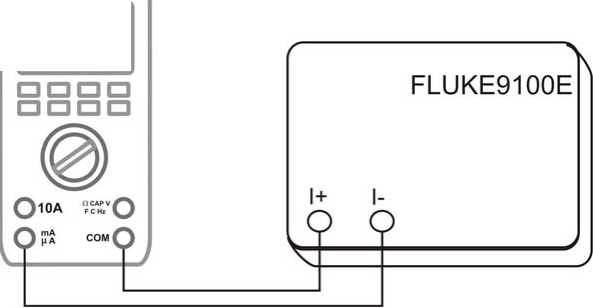

Рисунок 2 - Структурная схема определения абсолютной погрешности измерения действующего значения силы переменного тока и силы постоянного тока для пределов 4000 мкА и 400 мА,

где CMM-40 - поверяемый мультиметр;

FLUKE 9100E - калибратор универсальный.

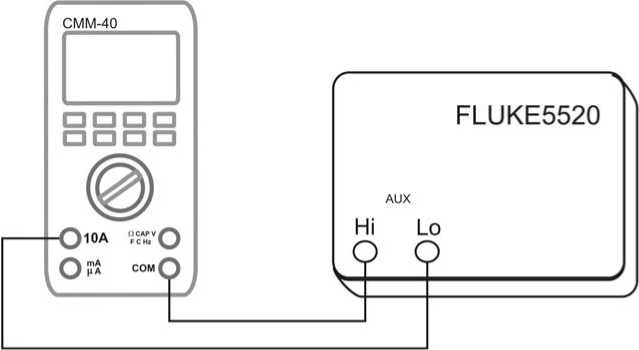

Рисунок 3 - Структурная схема определения абсолютной погрешности измерения действующего значения силы переменного тока и силы постоянного тока для предела 10 А,

где CMM-40 - поверяемый мультиметр;

FLUKE 9100E - калибратор универсальный.

  • 5.3.4 Определение абсолютной погрешности измерения действующего значения силы переменного тока.

Поверяемый мультиметр подключают к калибратору и устанавливают поворотный переключатель режимов работы в положение цА для предела 4000 мкА (см. рисунок 2), mA для предела 400 мА (см. рисунок 2), 10A для предела 10A (см. рисунок 3). На калибраторе устанавливают значения в точках, в соответствии с таблицей А.5 Приложения А. Мультиметр автоматически производит измерение силы тока. По окончании измерения фиксируются показания поверяемого мультиметра, и результат заносится в эту же таблицу.

Абсолютную погрешность измерения определяют по формуле (1).

Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых по данным таблицы А.5 Приложения А.

  • 5.3.5 Определение абсолютной погрешности измерения электрического сопротивления.

Поверяемый мультиметр подключают к калибратору и устанавливают поворотный переключатель режимов работы в положение Q CAP (см. рисунок 1). На калибраторе устанавливают значения в точках, в соответствии с таблицей А.6 Приложения А. Мультиметр автоматически производит измерение электрического сопротивления. По окончании измерения фиксируются показания поверяемого мультиметра, и результат заносится в эту же таблицу.

Абсолютную погрешность измерения определяют по формуле (1).

Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых по данным таблицы А.6 Приложения А.

  • 5.3.6 Определение абсолютной погрешности измерения частоты переменного тока.

Поверяемый мультиметр подключают к калибратору и устанавливают поворотный переключатель режимов работы в положение Hz (см. рисунок 1). На калибраторе устанавливают значения в точках, в соответствии с таблицей А.7 Приложения А. Мультиметр автоматически производит измерение частоты переменного тока. По окончании измерения фиксируются показания поверяемого мультиметра, и результат заносится в эту же таблицу.

Абсолютную погрешность измерения определяют по формуле (1).

Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых по данным таблицы А.7 Приложения А.

  • 5.3.7 Определение абсолютной погрешности измерения электрической емкости.

Поверяемый мультиметр подключают к калибратору и устанавливают поворотный переключатель режимов работы в положение Q CAP (см. рисунок 1). На калибраторе устанавливают значения в точках, в соответствии с таблицей А.8 Приложения А. Мультиметр автоматически производит измерение электрической емкости. По окончании измерения фиксируются показания поверяемого мультиметра, и результат заносится в эту же таблицу.

Абсолютную погрешность измерения определяют по формуле (1).

Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых по данным таблицы А.8 Приложения А.

  • 5.3.8 Определение абсолютной погрешности измерения температуры.

Поверяемый мультиметр подключают к калибратору и устанавливают поворотный переключатель режимов работы в положение TEMP (см. рисунок 4). На калибраторе устанавливают значения в точках, в соответствии с таблицей А.9 Приложения А. Мультиметр автоматически производит измерение температуры. По окончании измерения фиксируются показания поверяемого мультиметра, и результат заносится в эту же таблицу.

Абсолютную погрешность измерения определяют по формуле (1).

Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых по данным таблицы А.9 Приложения А.

Рисунок 4 - Структурная схема определения абсолютной погрешности измерения температуры, где CMM-40 - поверяемый мультиметр;

FLUKE 9100E - калибратор универсальный.

  • 6 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

6.1 Положительные результаты поверки мультиметров оформляют свидетельством о поверке в соответствии с ПР 50.2.006-94.

  • 6.2 При несоответствии результатов поверки требованиям любого из пунктов настоящей методики мультиметры к дальнейшей эксплуатации не допускают и выдают извещение о непригодности в соответствии с ПР 50.2.006-94. В извещении указывают причину непригодности и приводят указание о направлении мультиметров в ремонт или невозможности их дальнейшего использования.

Начальник лаборатории №447

ГЦИ СИ ФГУ «Ростест-Москва»

Е.В.Котельников

ПРИЛОЖЕНИЕ А (Рекомендуемое)

Протокол результатов поверки CMM-40

Таблица А.1 - Определение абсолютной погрешности измерения напряжения постоянного тока.

Поверяемые точки

Значения измеряемой величины

Результаты поверки

Заключение

Предел измерений

Установленное значение

ниж. предел

верх. предел

показания

предел допустимой погрешности

Л

погрешность

соответствует

мВ

мВ

мВ

мВ

мВ

мВ

мВ

1.

400,00

50,00

49,93

50,07

±0,07

2.

200,00

199,84

200,16

±0,16

3.

360,00

359,74

360,26

±0,26

В

В

В

В

В

В

В

4.

4,0000

0,5000

0,4993

0,5007

±0,0007

5.

2,0000

1,9984

2,0016

±0,0016

6.

3,6000

3,5974

3,6026

±0,0026

7.

40,000

5,000

4,993

5,007

±0,007

8.

20,000

19,984

20,016

±0,016

9.

36,000

35,974

36,026

±0,026

10.

400,00

50,00

49,93

50,07

±0,07

11.

200,00

199,84

200,16

±0,16

12.

360,00

359,74

360,26

±0,26

13.

1000,0

450,0

449,1

451,0

±1,0

14.

750,0

748,8

751,3

±1,3

15.

950,0

948,6

951,5

±1,5

ного тока. (f=50 Гц)

Поверяемые точки

Значения измеряемой величины

Результаты поверки

Заключение

Предел измерений

Установленное значение

ниж. предел

верх. предел

показания

предел допусти

мой погрешности

Л

погрешность

соответствует

мВ

мВ

мВ

мВ

мВ

мВ

мВ

1.

400,00

50,00

49,10

50,90

±0,90

2.

200,00

197,60

202,40

±2,40

3.

360,00

356,00

364,00

±4,00

В

В

В

В

В

В

В

4.

4,0000

0,5000

0,4920

0,5080

±0,0080

5.

2,0000

1,9770

2,0230

±0,0230

6.

3,6000

3,5610

3,6390

±0,0390

7.

40,000

5,000

4,920

5,080

±0,080

8.

20,000

19,770

20,230

±0,230

9.

36,000

35,610

36,390

±0,390

10.

400,00

50,00

49,20

50,80

±0,80

11.

200,00

197,70

202,30

±2,30

12.

360,00

356,10

363,90

±3,90

13.

1000,0

450,0

442,5

457,5

±7,5

14.

750,0

739,5

760,5

±10,5

15.

950,0

937,5

962,5

±12,5

Таблица А.3 - Определение абсолютной погрешности измерения действующего значения напряжения переменного тока. (f=1000 Гц)

Поверяемые точки

Значения измеряемой величины

Результаты поверки

Заключение

Предел измерений

Установленное

значение

ниж. предел

верх. предел

показания

предел допустимой погрешности

Л

погрешность

соответствует

мВ

мВ

мВ

мВ

мВ

мВ

мВ

1.

400,00

50,00

49,10

50,90

±0,90

2.

200,00

197,60

202,40

±2,40

3.

360,00

356,00

364,00

±4,00

В

В

В

В

В

В

В

4.

4,0000

0,5000

0,4920

0,5080

±0,0080

5.

2,0000

1,9770

2,0230

±0,0230

6.

3,6000

3,5610

3,6390

±0,0390

7.

40,000

5,000

4,920

5,080

±0,080

8.

20,000

19,770

20,230

±0,230

9.

36,000

35,610

36,390

±0,390

10.

400,00

50,00

49,20

50,80

±0,80

11.

200,00

197,70

202,30

±2,30

12.

360,00

356,10

363,90

±3,90

13.

1000,0

450,0

442,5

457,5

±7,5

14.

750,0

739,5

760,5

±10,5

15.

950,0

937,5

962,5

±12,5

Поверяемые точки

Значения измеряемой величины

Результаты поверки

Заключение

диапазон

Установленное значение

ниж. предел

верх. предел

показания

предел допустимой погрешности

Л

погрешность

соответствует

мкА

мкА

мкА

мкА

мкА

мкА

мкА

1.

400,00

50,00

49,47

50,53

±0,53

2.

200,00

197,97

202,03

±2,03

3.

360,00

356,37

363,63

±3,63

4.

4000,0

500,0

494,7

505,3

±5,3

5.

2000,0

1979,7

2020,3

±20,3

6.

3600,0

3563,7

3636,3

±36,3

мА

мА

мА

мА

мА

мА

мА

7.

40,000

5,000

4,947

5,053

±0,053

8.

20,000

19,797

20,203

±0,203

9.

36,000

35,637

36,363

±0,363

10.

400,00

50,00

49,47

50,53

±0,53

11.

200,00

197,97

202,03

±2,03

12.

360,00

356,37

363,63

±3,63

А

А

А

А

А

А

А

13.

10,000

0,500

0,492

0,508

±0,008

14.

5,000

4,947

5,053

±0,053

15.

9,000

8,907

9,093

±0,093

Таблица А.5 - Определение абсолютной погрешности измерения действующего значения силы переменного тока.

Поверяемые точки

Значения измеряемой величины

Результаты поверки

Заключение

диапазон

Установленное значение

ниж. предел

верх. предел

показания

предел допустимой погрешности

Л

погрешность

соответствует

мкА

мкА

мкА

мкА

мкА

мкА

мкА

1.

400,00

50,00

48,95

51,05

±1,05

2.

200,00

196,70

203,30

±3,30

3.

360,00

354,30

365,70

±5,70

4.

4000,0

500,0

489,5

510,5

±10,5

5.

2000,0

1967,0

2033,0

±33,0

6.

3600,0

3543,0

3657,0

±57,0

мА

мА

мА

мА

мА

мА

мА

7.

40,000

5,000

4,895

5,105

±0,105

8.

20,000

19,670

20,330

±0,330

9.

36,000

35,430

36,570

±0,570

10.

400,00

50,00

48,95

51,05

±1,05

11.

200,00

196,70

203,30

±3,30

12.

360,00

354,30

365,70

±5,70

А

А

А

А

А

А

А

13.

10,000

0,500

0,463

0,538

±0,038

14.

5,000

4,895

5,105

±0,105

15.

9,000

8,835

9,165

±0,165

Поверяемые точки

Значения измеряемой величины

Результаты поверки

Заключение

диапазон

Установленное значение

ниж. предел

верх. предел

показания

предел допустимой погрешности

Л

погрешность

соответствует

Ом

Ом

Ом

Ом

Ом

Ом

Ом

1.

400,00

50,00

49,76

50,24

±0,24

2.

200,00

199,31

200,69

±0,69

3.

360,00

358,83

361,17

±1,17

кОм

кОм

кОм

кОм

кОм

кОм

кОм

4.

4,0000

0,5000

0,4981

0,5019

±0,0019

5.

2,0000

1,9936

2,0064

±0,0064

6.

3,6000

3,5888

3,6112

±0,0112

7.

40,000

5,000

4,981

5,019

±0,019

8.

20,000

19,936

20,064

±0,064

9.

36,000

35,888

36,112

±0,112

10.

400,00

50,00

49,81

50,19

±0,19

11.

200,00

199,36

200,64

±0,64

12.

360,00

358,88

361,12

±1,12

МОм

МОм

МОм

МОм

МОм

МОм

МОм

13.

4,0000

0,5000

0,4981

0,5019

±0,0019

14.

2,0000

1,9936

2,0064

±0,0064

15.

3,6000

3,5888

3,6112

±0,0112

16.

40,000

5,000

4,890

5,110

±0,110

17.

20,000

19,590

20,410

±0,410

18.

36,000

35,270

36,730

±0,730

Поверяемые точки

Значения измеряемой величины

Результаты поверки

Заключение о соот-ветст-

вии

диапазон

Установленное значение

ниж. предел

верх. предел

показания

предел допустимой погрешности

Л

погрешность

соответствует

Гц

Гц

Гц

Гц

Гц

Гц

Гц

1.

40,000

10,000

9,989

10,011

±0,011

2.

20,000

19,979

20,021

±0,021

3.

35,000

34,964

35,036

±0,036

4.

400,00

50,00

49,94

50,06

±0,06

5.

200,00

199,79

200,21

±0,21

6.

350,00

349,64

350,36

±0,36

кГц

кГц

кГц

кГц

кГц

кГц

кГц

7.

4,0000

0,5000

0,4994

0,5006

±0,0006

8.

2,0000

1,9979

2,0021

±0,0021

9.

3,5000

3,4964

3,5036

±0,0036

10.

40,000

5,000

4,994

5,006

±0,006

11.

20,000

19,979

20,021

±0,021

12.

35,000

34,964

35,036

±0,036

13.

400,00

50,00

49,94

50,06

±0,06

14.

200,00

199,79

200,21

±0,21

15.

350,00

349,64

350,36

±0,36

МГц

МГЦ

МГц

МГц

МГц

МГц

МГц

16.

4,0000

0,5000

0,4895

0,5105

±0,0105

17.

2,0000

1,9880

2,0120

±0,0120

18.

3,5000

3,4865

3,5135

±0,0135

19.

40,000

5,000

4,994

5,006

±0,006

20.

7,000

6,992

7,008

±0,008

21.

9,500

9,490

9,511

±0,011

Поверяемые точки

Значения измеряемой величины

Результаты поверки

Заключение о соответ

ствии

диапазон

Установленное значение

ниж. предел

верх. предел

показания

предел допустимой погрешности

Л

погрешность

соответствует

нФ

нФ

нФ

нФ

нФ

нФ

нФ

1.

40,000

5,000

4,785

5,215

±0,215

2.

20,000

19,260

20,740

±0,740

3.

36,000

34,700

37,300

±1,300

4.

400,00

50,00

47,85

52,15

±2,15

5.

200,00

192,60

207,40

±7,40

6.

360,00

347,00

373,00

±13,00

мкФ

мкФ

мкФ

мкФ

мкФ

мкФ

мкФ

7.

4,0000

0,5000

0,4815

0,5185

±0,0185

8.

2,0000

1,9290

2,0710

±0,0710

9.

3,6000

3,4730

3,7270

±0,1270

10.

40,000

5,000

4,815

5,185

±0,185

11.

20,000

19,290

20,710

±0,710

12.

36,000

34,730

37,270

±1,270

13.

400,00

50,00

48,15

51,85

±1,85

14.

200,00

192,90

207,10

±7,10

15.

360,00

347,30

372,70

±12,70

мФ

мФ

мФ

мФ

мФ

мФ

мФ

16.

4,0000

0,5000

0,4740

0,5260

±0,0260

17.

2,0000

1,8990

2,1010

±0,1010

18.

3,6000

3,4190

3,7810

±0,1810

19.

40,000

5,000

4,740

5,260

±0,260

20.

20,000

18,990

21,010

±1,010

21.

36,000

34,190

37,810

±1,810

Таблица А.9 - Определение абсолютной погрешности измерения температуры.

Поверяемые точки

Значения измеряемой величины

Результаты поверки

Заключение

диапазон

Установленное значение

ниж. предел

верх. предел

показания

предел допустимой погрешности

Л

погрешность

соответствует

С

С

С

С

С

С

С

1.

30,0

27,2

32,8

±2,8

2.

50..1200

350,0

344,0

356,0

±6,0

3.

700,0

690,5

709,5

±9,5

F

F

F

F

F

F

F

4.

10,0

5,4

14,6

±4,6

5.

58..2192

700,0

688,5

711,5

±11,5

6.

1300,0

1282,5

1317,5

±17,5

17

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
