ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ «ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И ИСПЫТАНИЙ В Г. МОСКВЕ И МОСКОВСКОЙ ОБЛАСТИ» (ФБУ «РОСТЕСТ-МОСКВА»)

СОГЛАСОВАНО

Первый заместитель генерального директора

Государственная система обеспечения единства измерений

СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ ОДНОФАЗНЫЕ

МНОГОФУНКЦИОНАЛЬНЫЕ «МИРТЕК-312-РУ»

Методика поверки

РТ-МП-156-551-2021 г. Москва

Настоящая методика поверки распространяется на счетчики электрической энергии однофазные многофункциональные «МИРТЕК-312-РУ».

Интервал между поверками - 16 лет.

1 Общие положения

Выполнение всех требований настоящей методики обеспечивает прослеживаемость поверяемых измерителей к государственному первичному эталону:

ГЭТ153-2019 «Государственный первичный эталон единицы электрической мощности в диапазоне частот 1 - 2500 Гц»

Передача размеров единиц величин при поверке осуществляется методами прямых измерений, сличения показаний, компарирования или косвенных измерений.

В соответствии с приказом Минпромторга РФ №2510 от 31.07.2020 «Об утверждении порядка проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке» допускается выборочная первичная поверка счётчиков. При этом объем выборки счётчиков из партии, подвергаемых первичной поверке, определяется в соответствии с ГОСТ 24660-81 «Статистический приёмочный контроль по альтернативному признаку на основе экономических показателей». Пример выбора плана контроля и количества поверяемых счетчиков в соответствии с ГОСТ 24660-81 приведен в Приложении А настоящей методики поверки.

2 Перечень операций поверки средства измерений приведен в таблице 1. Таблица 1 - Операции поверки

Наименование операции

Номер пункта методики

Обязательность выполнения операции при

первичной поверке

периодической поверке

Внешний осмотр

7

Да

Да

Подготовка к поверке и опробование средства измерений

8

Да

Да

Идентификация программного обеспечения

9

Да

Да

Проверка электрической прочности изоляции

10

Да°

Нет

Определение метрологических характеристик

11

Опробование и проверка правильности работы

11.1

Да

Да

счетного механизма, индикатора функционирования, испытательных выходов Проверка без тока нагрузки (отсутствия самохода)

11.2

Да

Да

Проверка стартового тока (чувствительности)

11.3

Да

Да

Определение основной относительной

11.4

Да

Да

погрешности

Определение погрешности хода часов

Определение погрешности измерения параметров

11.5

Да

Да

электрической энергии

11.6

Да

Нет

Подтверждение соответствия средства измерений метрологическим требованиям

12

Да

Да

Оформление результатов поверки

13

Да

Да

Если данная операция проводилась при приемо-сдаточных испытаниях, то повторная проверка не производится, а засчитывается результат приемо-сдаточных испытаний.

  • 3 Требования к условиям проведения поверки

    • 3.1 При проведении поверки должны быть соблюдены следующие условия:

  • - температура окружающего воздуха, °C............................................................20±5;

  • - относительная влажность воздуха, %......................................................от 30 до 80;

  • - атмосферное давление, кПа...................................................................от 84 до 106.

  • 4 Требования к специалистам, осуществляющим поверку

К поверке допускаются лица, изучившие эксплуатационные документы на поверяемые средства измерений, основные и вспомогательные средства поверки и настоящую методику поверки.

  • 5 Метрологические и технические требования к средствам поверки

    • 5.1 При проведении поверки применяются основные средства поверки (эталоны), указанные в таблице 2.

    • 5.2 Для определения условий проведения поверки используют вспомогательные средства поверки, указанные в таблице 3.

    • 5.3 Допускается применение не приведенных в таблицах 2 и 3 средств поверки, но обеспечивающих определение метрологических характеристик поверяемых средств измерений и условий проведения поверки с требуемой точностью.

    • 5.4 Применяемые средства поверки должны быть исправны и поверены, применяемые средства поверки утверждённого типа СИ в качестве эталонов единиц величин должны быть исправны и поверены с присвоением соответствующего разряда, по требованию государственных поверочных схем.

    • 5.5 Применяемые эталоны единиц величин не утверждённого типа СИ должны быть аттестованы и утверждены приказом Федерального агентства по техническому регулированию и метрологии, в соответствии с пунктом 6 Положения об эталонах единиц величин используемых в сфере государственного регулирования обеспечения единства измерений, утверждённого постановлением Правительства Российской Федерации от 23 сентября 2010 года №734 (с изменениями на 21 октября 2019 года) с присвоением соответствующего разряда по требованию государственных поверочных схем.

Таблица 2 - Основные средства поверки

Номер пункта методики

Средства поверки

и их основные метрологические и технические характеристики

10

Установка для проверки электрической безопасности GPI 725:

  • - диапазон воспроизведения напряжения переменного тока: 100 В-5 кВ

  • - предел допускаемой абсолютной погрешности (AU): ± (0,01 U + 5 В)

11.1-11.6

Система переносная поверочная PTS З.ЗС, (далее по тексту - установка) пределы допускаемой относительной погрешности измерений активной, реактивной, полной энергии и мощности при прямом подключении, в диапазоне токовой нагрузки от 0,04 до 120 А, ±0,05 % фазовый угол между напряжением и током первой гармоники от минус 180° до 180° пределы допускаемой абсолютной погрешности измерений фазных углов тока и напряжения ±0,1

11.5-11.6

Частотомер универсальный CNT-90. Пределы допускаемой абсолютной погрешности измерения периодов непрерывных синусоидальных электрических сигналов: от 2-10'2 до 25 Гц на диапазонах от 0,001 до 3-108 Гц

Таблица 3 - Вспомогательные средства поверки

Номер пункта методики поверки

Наименование и тип (условное обозначение), обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки

3.1

Прибор комбинированный Testo 622

  • - измерение температуры: от -10 до +60 °C, Д= ±0,4 °C

  • - измерение относительной влажности: от 10 до 95 %, Д= ±3 %

  • - измерение абсолютного давления: от 300 до 1200 гПа, Д= ±5 гПа

11.1-11.6

ПВЭМ типа IBM PC 486 и выше

Адаптер RS232/RS485

Адаптер радиоинтерфейса 433 МГц

Фотоголовка оптического интерфейса

Конфигурационное программное обеспечение

  • 6 Требования (условия) по обеспечению безопасности проведения поверки

    • 6.1 Помещение для проведения поверки должно соответствовать правилам техники безопасности и производственной санитарии.

    • 6.2 При проведении поверки необходимо соблюдать правила техники безопасности при эксплуатации электроустановок и требования безопасности, определенные в эксплуатационных документах.

    • 6.3 К работе на электроустановках следует допускать лиц, прошедших инструктаж по технике безопасности и имеющих удостоверение о проверке знаний. Специалист, осуществляющий поверку, должен иметь квалификационную группу по электробезопасности не ниже третьей.

  • 7 Внешний осмотр средства измерений

При внешнем осмотре проверяют комплектность, маркировку, наличие схемы подключения счётчика, отметки о приемке отделом технического контроля или о выполнении регламентных работ, а также соответствие внешнего вида счётчика требованиям ГОСТ 31818.11-2012, технических условий и эксплуатационных документов на счётчик конкретного типа.

На корпусе и крышке зажимной коробки счётчика должны быть места для навески пломб, все крепящие винты должны быть в наличии, резьба винтов должна быть исправна, а механические элементы хорошо закреплены.

Приборы не соответствующие перечисленным требованиям, дальнейшей поверке не подвергаются и бракуются.

  • 8 Подготовка к поверке и опробование средства измерений

Выдержать счетчик и средства поверки во включенном состоянии при условиях, указанных в руководствах по эксплуатации. Минимальное время прогрева 30 минут.

При опробовании необходимо подключить счетчик к поверочной установке, подать номинальное значение напряжения, проверить работоспособность дисплея, функциональных клавиш, режимы, отображаемые на дисплее, должны соответствовать выбранным при нажатии соответствующих клавиш и требованиям руководства по эксплуатации.

Приборы, не соответствующие перечисленным требованиям, дальнейшей поверке не подвергаются и бракуются.

  • 9 Идентификация программного обеспечения

Проверку возможности считывания информации со счётчика по интерфейсу проводить путем считывания идентификационных данных программного обеспечения счётчика (далее - ПО) с помощью компьютера с установленной программой опроса и программирования счётчиков («MeterTools») и соответствующего адаптера интерфейса.

Для проверки наименования, номера версии и контрольной суммы ПО необходимо подать номинальное напряжение питания на счётчик и с помощью программы «MeterTools» считать из счётчика значение идентификатора ПО. Например, отобразится параметр MT4V1054AD (где МТ4- идентификационное наименование ПО, VI0 - номер версии 1.0 ПО, 54AD - контрольная сумма исполняемого кода).

Результаты проверки считаются положительными, если версия программного обеспечения соответствует данным, приведенным в описании типа средства измерений.

  • 10 Проверка электрической прочности изоляции

    • 10.1 Проверка электрической прочности изоляции счётчика напряжением переменного тока проводится на установке GPI 725 или другой установке, которая позволяет плавно повышать испытательное напряжение практически синусоидальной формы частотой 50 Гц от нуля к заданному значению. Мощность источника испытательного напряжения должна быть не менее 500 Вт.

Скорость изменения напряжения должна быть такой, чтобы напряжение изменялось от нуля к заданному значению или от заданного значения к нулю за время от 5 до 20 с. Испытательное напряжение заданного значения должно быть приложено к изоляции в течение 1 мин.

Появление «короны» и шума не являются признаками неудовлетворительной изоляции.

  • 10.2 Испытательное напряжение 4 кВ переменного тока частотой 50 Гц прикладывают:

  • - между соединенными вместе всеми силовыми цепями тока и напряжения и «землей»;

  • - между соединенными вместе вспомогательными цепями с номинальным напряжением свыше 40 В и «землей».

Примечание - «Земля» - металлическая фольга, которой закрывают корпус счётчика. Расстояние от фольги до вводов коробки зажимов счётчика должно быть не более 20 мм.

Результаты проверки считают положительными, если электрическая изоляция счётчика выдерживает воздействие прикладываемого напряжения в течение 1 мин без пробоя или перекрытия изоляции.

  • 11 Определение метрологических характеристик

    • 11.1 Опробование и проверка испытательных выходов заключается в установлении их работоспособности - наличия выходного сигнала, регистрируемого соответствующими устройствами поверочной установки.

      • 11.1.2 Проверку работы индикатора функционирования проводят на поверочной установке при номинальных значениях напряжения и силы тока, путем наблюдения за индикатором функционирования (светодиодным индикатором, расположенным на передней панели).

Результат проверки считают положительным, если наблюдается срабатывание светодиодного индикатора.

  • 11.1.3 Контроль наличия всех сегментов дисплея проводят сразу после подачи на счётчик номинального напряжения сличением индицируемого при этом теста дисплея с образцом, приведенным в руководстве по эксплуатации счётчика.

  • 11.1.4 Правильность работы счетного механизма счётчика проверяют по приращению показаний счетного механизма счётчика и числу включений светодиода, включающегося с частотой испытательного выходного устройства (числу импульсов на испытательном выходе).

Результат проверки считают положительным, если на каждое изменение состояния счетного механизма происходит N срабатываний светодиода в соответствии с формулой:

где к- постоянная счётчика, имп/(кВт ч) [имп/(квар ч)]; п - число разрядов счетного механизма справа от запятой.

  • 11.2 Проверка без тока нагрузки (отсутствия самохода)

  • 11.2.1 Проверку проводят на поверочной установке. К цепям напряжения счётчика прилагают напряжение, значение которого равно 115 % номинального значения, при этом ток в токовых цепях счётчика должен отсутствовать.

  • 11.2.2 Контроль числа импульсов на испытательном выходе выполняют по схеме Приложения Б к настоящей методике поверки, (частотомер устанавливается в режим счётчика импульсов, напряжение на выходе блока питания - 10 В). Если используемая поверочная установка предусматривает автоматизированную проверку отсутствия самохода счётчиков, то испытания проводят на поверочной установке.

Примечание - Перед началом контроля задают базовое значение силы тока в последовательных цепях счётчика, а для частотомера выполняют команду «СТАРТ» и убеждаются в том, что на цифровом табло частотомера происходит регистрация импульсов. Затем размыкают последовательные цепи счётчика, а зарегистрированное число импульсов принимают за начальное значение. При необходимости уровень сигнала на входе частотомера подстраивается резистором R2.

  • 11.2.3 Счётчик считают выдержавшим проверку, если на испытательном выходе счётчика зарегистрировано не более 1 импульса за время испытаний Д/, мин, вычисленное по формуле:

    Д/ -

    А-106

    k-U

    (2)

    НОМ

    макс

где к - постоянная счётчика, имп/(кВт-ч) [имп/(квар-ч)];

N - коэффициент равный 600 для счётчиков класса точности 1 по ГОСТ 31819.21-2012 и равный 480 для счётчиков классов точности 1 и 2 по ГОСТ 31819.23-2012;

U„ом - номинальное напряжение, В;

1макс - максимальный ток, А.

  • 11.3 Проверка стартового тока (чувствительности)

  • 11.3.1 Проверку чувствительности счётчика проводят при номинальном значении напряжения и cos ср - 1 (при измерении активной энергии) или sin = 1 (при измерении реактивной энергии). Нормированные значения силы тока, которые соответствуют чувствительности для каждого исполнения счётчиков, указаны в таблице 4. Для счётчиков, предназначенных для измерений энергии в двух направлениях, проверку выполняют по каждому из направлений.

Таблица 4 - Нормированные значения стартового тока

Класс точности счетчика

1

ГОСТ 31819.21-2012

1

ГОСТ 31819.23-2012

2

ГОСТ 31819.23-2012

Стартовый ток

0,0025 16

0,00251б

0,0051б

11.3.2 Результаты проверки признают положительными, если на испытательном выходе

счётчика появится хотя бы 1 импульс за время испытаний At, мин, вычисленное по формуле: . 1,2-6104

(3)

At = —-------,

где к - постоянная счётчика, имп/(кВт-ч) [имп/(квар-ч)]; U„ом - номинальное напряжение, В;

1С - стартовый ток, А (в соответствии с таблицей 4).

  • 11.4 Определение основной относительной погрешности

  • 11.4.1 Определение основной относительной погрешности счётчиков проводят на установке PTS З.ЗС.

  • 11.4.2 Значение основной относительной погрешности в процентах для счётчика определяют по показаниям вычислителя погрешности поверочной установки, используя импульсы оптического испытательного выхода счётчика.

  • 11.4.3 Значения напряжения, силы тока и коэффициента мощности, допускаемые пределы основной относительной погрешности для счётчиков класса точности 1 измерении активной энергии приведены в таблице 5. В таблицах 6 и 7 приведены данные для счётчиков, имеющих класс точности 1 и 2 при измерении реактивной энергии.

Для счётчиков, предназначенных для измерений энергии в двух направлениях, проверку выполняют по каждому из направлений.

Примечания:

  • 1 Основную погрешность при измерении активной энергии обратного направления для счётчиков класса точности 1 допускается проводить для номеров испытаний 1,6,12 таблицы 5.

  • 2 Основную погрешность при измерении реактивной энергии обратного направления счётчиков классов точности 1 и 2 допускается проводить для номеров испытаний 1, 3, 8 таблиц 6 и 7.

  • 11.4.4 Результаты проверки признают положительными, если значения погрешности, не превышают соответствующих заявленных значений.

Таблица 5 - Значения силы тока, коэффициента мощности и пределов допускаемой основной относительной погрешности счётчиков класса точности 1 при измерении активной энергии

Номер исп.

Значение информативного па

эаметра

Допускаемое значение погрешности, %

Время измерения, с

Сила тока

Напряже ние

cos <р, тип нагрузки

1

1макс

UHOM

1

±1,0

2

2

0,5 инд.

3

0,8 емк.

4

0,5 инд.

±1,0

4

5

0,8 емк.

6

1

7

0,216

0,5 инд.

±1,0

20

8

0,8 емк.

9

0Мб

1

±1,0

40

10

0,5 инд.

±1,5

11

0,8 емк.

12

0,051б

1

±1,5

80

Таблица 6 - Значения силы тока, коэффициента мощности и пределов допускаемой основной относительной погрешности счётчиков класса точности 1 при измерении реактивной энергии

Номер исп.

Значение информативного параметра

Допускаемое значение погрешности, %

Время измерения, с

Сила тока

Напряжени е

sin ^?,тип нагрузки

1

1макс

UHom

1

±1,0

2

2

0,5 инд

3

1

4

4

0,5 инд

5

0,21б

0,5 инд

20

6

0,\1б

0,5 инд.

±1,5

40

7

1

±1,0

8

0,05 /б

0,5 инд.

±1,5

80

Таблица 7 - Значения силы тока, коэффициента мощности и пределов допускаемой основной относительной погрешности счётчиков класса точности 2 при измерении реактивной энергии

Номер исп.

Значение информативного параметра

Допускаемое значение погрешности, %

Время измерения, с

Сила тока

Напряжени е

sin (р,тип нагрузки

1

1макс

Uном

1

±2,0

2

2

0,5 инд

3

1

4

4

0,5 инд

5

0,21б

0,5 инд

20

6

0Мб

0,5 инд.

±2,5

40

7

1

±2,0

8

0,051б

0,5 инд.

±2,5

80

11.5 Определение основной абсолютной погрешности хода часов

  • 11.5.1 Проверку точности хода часов проводят при номинальном входном напряжении.

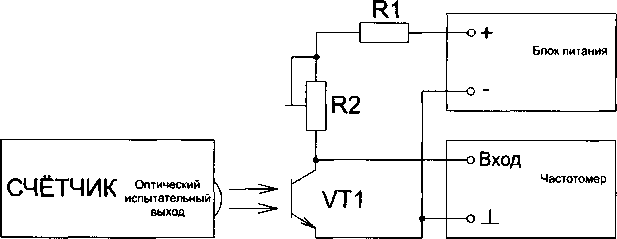

  • 11.5.2  Собрать схему, приведенную в Приложении Б, разместив фотоприемник (фототранзистор VT1) напротив светодиода оптического испытательного выхода счётчика.

  • 11.5.3 С помощью программы «MeterTools» перевести счётчик в режим проверки времени (в этом режиме на испытательный выход выводится частота кварцевого резонатора, деленная на 262144).

  • 11.5.4 Установить на блоке питания напряжение 10 В.

  • 11.5.5 Измерить период сигнала на оптическом выходном устройстве, при необходимости подстроив уровень сигнала на входе частотомера резистором R2.

Результат проверки признают положительным, если измеренный период укладывается в диапазон от (7999953,8 - 13,8 (/окр-20)) мкс до (8000046,2 + 13,8-(t0Kp-20)) мкс, где t0Kp -температура окружающей среды при проведении проверки, °C.

11.6 Определение погрешности измерения параметров электрической энергии

  • 11.6.1 Определение погрешности измерения параметров электрической энергии проводят на установке PTS З.ЗС.

  • 11.6.2 Пределы погрешностей измерения параметров электрической энергии приведены в таблице 8.

Таблица 8 - Пределы погрешностей измерения параметров электрической энергии

Параметр

Пределы погрешности измерений

Частота, Гц

±0,01

Отклонение частоты, Гц

±0,01

Активная мгновенная мощность, %

±1

Реактивная мгновенная мощность, %

±1

Полная мгновенная мощность, %

±1

Положительное отклонение напряжения, %

±0,4

Отрицательное отклонение напряжения, %

±0,4

Напряжение, %

±0,4

Фазный ток, %

±1

Ток нейтрали, %

±1

Коэффициент мощности, %

±1

  • 11.6.3 Проверка погрешности счётчика при измерении напряжения проводится при базовом токе, коэффициенте мощности 1 и следующих значениях напряжения: 0,7 5UH0M, UHOM, \,2UH0M. С помощью конфигурационного программного обеспечения считать из счётчика значение фазного напряжения UC4. С дисплея установки PTS З.ЗС считать показания фазного напряжения U06PОпределить погрешность измерения напряжения по формуле:

U -U л

6U = —---• 100%.                           (4)

U я                         w

обр

Результат проверки признают положительным, если погрешность при измерении напряжения не превышает значений, указанных в таблице 8.

  • 11.6.4 Проверка погрешности счётчика при измерении положительного отклонения напряжения проводится при базовом токе, коэффициенте мощности 1 и значении напряжения \,2UH0M. Не менее чем через 10 мин после подачи напряжения с помощью конфигурационного программного обеспечения, считать из счётчика значение положительного отклонения напряжения dU(+)C4. С дисплея установки PTS З.ЗС считать показания фазного напряжения U06P-Определить погрешность измерения положительного отклонения напряжения по формуле:

^6UM) = SU-U"*''U‘“ -100%.                      (5)

ном

Результат проверки признают положительным, если погрешность при измерении положительного отклонения напряжения не превышает значений, указанных в таблице 8.

  • 11.6.5 Проверка погрешности счётчика при измерении отрицательного отклонения напряжения проводится при базовом токе, коэффициенте мощности 1 и значении напряжения 0,75UHOM- Не менее чем через 10 мин после подачи напряжения с помощью конфигурационного программного обеспечения, считать из счётчика значение отрицательного отклонения напряжения 8U(.)C4. С дисплея установки PTS З.ЗС считать показания фазного напряжения U^p. Определить погрешность измерения отрицательного отклонения напряжения по формуле:

) = 8U(_}C4 - Uh^~Uo6p. . 1 оо%.                               (6)

Результат проверки признают положительным, если погрешность при измерении отрицательного отклонения напряжения не превышает значений, указанных в таблице 8.

  • 11.6.6 Проверка погрешности счётчика при измерении фазного тока производится при значениях информативных параметров, соответствующих таблицам 5 - 7, в зависимости от класса точности. С помощью конфигурационного программного обеспечения считать из счётчика значение фазного тока 1счф. С дисплея установки PTS З.ЗС считать показания фазного тока 10бРОпределить погрешность измерения фазного тока по формуле:

= Цф -Цбр j О()0/о

^обр

Результат проверки признают положительным, если погрешность при измерении фазного тока не превышает значений, указанных в таблице 8.

  • 11.6.7 Проверка погрешности счётчика при измерении тока нейтрали производится при значениях информативных параметров, соответствующих таблицам 5 - 7, в зависимости от класса точности. С помощью конфигурационного программного обеспечения считать из счётчика значение тока нейтрали 1СЧН. С дисплея установки PTS З.ЗС считать показания тока нейтрали 10бРОпределить погрешность измерения тока нейтрали по формуле:

100%

(8)

т

1 обр

Результат проверки признают положительным, если погрешность при измерении тока нейтрали не превышает значений, указанных в таблице 8.

  • 11.6.8  Проверка погрешности счётчика при измерении частоты проводится при номинальном напряжении, базовом токе, коэффициенте мощности 1 и при следующих значениях частоты: 42,5 Гц, 50 Гц, 57,5 Гц. С помощью конфигурационного программного обеспечения считать из счётчика значение частоты сети FC4. С дисплея установки PTS З.ЗС считать показания частоты сети Fo6p. Определить погрешность измерения частоты по формуле:

kF = FC4-Fo6p.                                     (9)

Результат проверки признают положительным, если погрешность при измерении частоты не превышает значений, указанных в таблице 8.

  • 11.6.9 Проверка погрешности счётчика при измерении отклонения частоты проводится при номинальном напряжении, базовом токе, коэффициенте мощности 1 и при следующих значениях частоты: 42,5 Гц, 50 Гц, 57,5 Гц. С помощью конфигурационного программного обеспечения считать из счётчика значение отклонения частоты сети AFC4. С дисплея установки PTS З.ЗС считать показания частоты сети F06P. Определить погрешность измерения отклонения частоты по формуле:

Д/=ЛГсч-(Гобр-50).                           (10)

Результат проверки признают положительным, если погрешность при измерении отклонения частоты не превышает значений, указанных в таблице 8.

  • 11.6.10 Проверка погрешности счётчика при измерении активной мощности производится при значениях информативных параметров, соответствующих таблицам 5 - 7, в зависимости от класса точности. С помощью конфигурационного программного обеспечения считать из счётчика значение активной мощности Рсч. С дисплея установки PTS З.ЗС считать показания активной мощности Робр. Определить погрешность измерения активной мощности по формуле:

= —-~Р<^-100%.                         (И)

^обр

Результат проверки признают положительным, если погрешность при измерении активной мощности не превышает значений, указанных в таблице 8.

  • 11.6.11  Проверка погрешности счётчика при измерении реактивной мощности производится при значениях информативных параметров, соответствующих таблицам 5 - 7, в зависимости от класса точности. С помощью конфигурационного программного обеспечения считать из счётчика значение реактивной мощности QC4. С дисплея установки PTS З.ЗС считать показания реактивной мощности Qo6p- Определить погрешность измерения реактивной мощности по формуле:

    8Q-

    •100%.

    (12)

Результат проверки признают положительным, если погрешность при измерении реактивной мощности не превышает значений, указанных в таблице 8.

  • 11.6.12 Проверка погрешности счётчика при измерении полной мощности производится при значениях информативных параметров, соответствующих таблицам 5 - 7, в зависимости от класса точности. С помощью конфигурационного программного обеспечения считать из счётчика значение полной мощности SC4. С дисплея установки PTS З.ЗС считать показания полной мощности So6p. Определить погрешность измерения реактивной мощности по формуле:

(13)

Результат проверки признают положительным, если погрешность при измерении полной мощности не превышает значений, указанных в таблице 8.

  • 11.6.13 Проверка погрешности счётчика при измерении коэффициента мощности производится при номинальном напряжении, базовом токе, и при следующих значениях коэффициента мощности: 0,5инд, 0,8инд, 1, 0,8емк. С помощью конфигурационного программного обеспечения считать из счётчика значение коэффициента мощности cos <рсч. С дисплея установки PTS З.ЗС считать показания коэффициента мощности cos (ровр. Определить погрешность измерения коэффициента мощности по формуле:

    ^(Робр

    (14)

Результат проверки признают положительным, если погрешность при измерении коэффициента мощности не превышает значений, указанных в таблице 8.

  • 12 Подтверждение соответствия средства измерений метрологическим требованиям

Критериями принятия специалистом, проводившим поверку, решения по подтверждению соответствия средства измерений метрологическим требованиям, установленным при утверждении типа, являются: обязательное выполнение всех процедур, перечисленных в разделах с 7 по 10, и соответствие действительных значений метрологических характеристик счетчика, указанным в пунктах раздела 11.

Конечные результаты расчетов должны быть представлены с соблюдением правил округления и обязательным указанием единиц измерений вычисленной физической величины. Результаты считают удовлетворительными, если полученные (рассчитанные) значения погрешностей не превышают значений, приведённых в описании типа.

  • 13 Оформление результатов поверки

    • 13.1 Сведения о результатах поверки средств измерений передаются в Федеральный информационный фонд по обеспечению единства измерений.

    • 13.2 При положительных результатах поверки по заявлению владельца средства измерений или лица, представившего его на поверку, на средство измерений наносится знак поверки, и (или) выдается свидетельство о поверке средства измерений, и (или) в формуляр средства измерений вносится запись о проведенной поверке, заверяемая подписью поверителя и знаком поверки, с указанием даты поверки.

    • 13.3 При отрицательных результатах поверки по заявлению владельца средства измерений или лица, представившего его на поверку, выдается извещение о непригодности к применению средства измерений, оформленное в соответствии с действующими нормативно-правовыми документами.

    • 13.4 Требования к оформлению протокола поверки не предъявляются.

Начальник лаборатории № 551

ФБУ «Ростест-Москва»

Инженер по метрологии 2 категории лаборатории № 551

Н. Ткаченко

В.Ф. Литонов

ПРИЛОЖЕНИЕ А

(рекомендуемое)

Пример выбора плана контроля и количества поверяемых счётчиков в соответствии с ГОСТ 24660-81

Принятые условные обозначения:

N - объем контролируемой партии (шт.);

М - отношение убытков от забракования партии к затратам на контроль одной единицы продукции. При неразрушающем контроле с последующим сплошным контролем забракованной партии М = N (п. 1.3 ГОСТ 24660-81);

qH - входной уровень дефектности в процентах;

q0 - приемочный уровень дефектности в процентах;

п - объем выборки;

с - допускаемое количество дефектных счётчиков в выборке;

Е - средний относительный уровень затрат. При неразрушающем контроле Е ~ q0.

До принятия решения о выборочном контроле был проведен сплошной контроль 10 партий по 1080 штук счётчиков в каждой (N =М = 1080) на соответствие счётчиков п. 11.2, п. 11.3 и п. 11.6 настоящей методики и 5 партий по 96 штук счётчиков в каждой (N =М = 96) на соответствие п. 11.5 настоящей методики. Среди общего числа счётчиков, испытанных на наличие «чувствительности», отсутствие «самохода» и точность измерения параметров электрической энергии (10800 штук), дефектных по «чувствительности», «самоходу» и точности измерения параметров электрической энергии было 0 штук. Из общего количества счётчиков, испытанных на точность хода встроенных часов (480 штук) дефектных по точности хода встроенных часов было 1 штука.

Входной уровень дефектности по «чувствительности», «самоходу» и точности измерения параметров электрической энергии qH = 0x100/10800 = 0 %. Входной уровень дефектности по точности хода часов qH = 0,21 %.

По таблице 9 (для М = 1001-1600) ГОСТ 24660-81, соблюдая условие целесообразности применения ГОСТ 24660-81 (п. 1.7; п. 1.8), выбираем q0 = 0.01, Е = 0.025 и устанавливаем план выборочного одноступенчатого контроля: п = 28; с = 0.

В соответствии с п. 2.2 ГОСТ 24660-81 ведется контроль выборки случайно извлеченных 28 счётчиков из партии 1080 шт. счётчиков на соответствие п. 11.2, п.11.3 и п. 11.6 настоящей методики. При отсутствии в выборке дефектных счётчиков по «чувствительности», «самоходу» и точности измерения параметров электрической энергии всю партию принимают, при наличии хотя бы 1 дефектного счётчика всю партию бракуют и подвергают сплошному контролю.

По таблице 3 (для М = 64 - 100) ГОСТ 24660-81, соблюдая условие целесообразности применения ГОСТ 24660-81 (п. 1.7; п. 1.8), выбираем q0 = 0.25, Е = 0.25 и устанавливаем план выборочного контроля:: п = 17; с = 0.

В соответствии с п. 2.2 ГОСТ 24660-81 ведется контроль выборки случайно извлеченных 17 счётчиков из партии 96 шт. счётчиков на соответствие п. 11.5 настоящей методики. При отсутствии в выборке дефектных счётчиков по точности хода встроенных часов всю партию принимают, при наличии хотя бы 1 дефектного счётчика всю партию бракуют и подвергают сплошному контролю.

ПРИЛОЖЕНИЕ Б

(рекомендуемое)

Схема соединений для проверки отсутствия самохода и точности хода часов

R1 - резистор С2-ЗЗН-2-750 Ом ± 5%-А-Д-В-А ОЖО.467.173 ТУ;

R2 - резистор подстроечный Р13ТАВ103МАВ17 (10 кОм ± 20%, 1,5 Вт); VT1 - фототранзистор BPW85 (чувствительность в диапазоне 620-980 нм).

13

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
