Методика поверки «Барьеры-преобразователи БАЗИС-БАРС» (5ДА2.407.020 МП)

. В. Иванникова

« 22»

Е^тель директора по

■ производственной метрологии

2017 г.

г. Воронеж

№ ТС RU C-RU.NTO62.B.O5O75

Серия RU № 0447756

ОРГАН ПО СЕРТИФИКАЦИИ продукции Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ». Место нахождения: 117246, город Москва, Научный проезд, дом 8, строение 1, помещение XIX, комната №14-17. Адрес места осуществления деятельности: 115114, Российская Федерация, город Москва. Дербеневская набережная, дом 11, помещение 60. Телефон: +7 (495) 775-48-45, адрес электронной почты: info@prommashtest.ru. Аттестат аккредитации регистрационный № РОСС RU.0001.11МЮ62. Дата приказа об аккредитации 28.10.2013 года

ЗАЯВИТЕЛЬ Акционерное общество «Экоресурс».

Основной государственный регистрационный номер: 1023601571950.

Место нахождения: 394026, Российская Федерация, Воронежская область, город Воронеж, проспект Труда, лом 111 Телефон: 84732727819, адрес электронной почты: ecores@ecoresurs.ru

ИЗГОТОВИТЕЛЬ Акционерное общество «Экоресурс».

Место нахождения: 394026, Российская Федерация, Воронежская область, город Воронеж, проспект Труда, дом 111

ПРОДУКЦИЯ Барьер-преобразователь БАЗИС-БАРС с маркировкой взрывозащиты [Ex ia] ПС

Оборудование выпускается по ТУ 26.51.43-020-26509818 -- 2017 (5ДА2.407.020 ТУ) и технической документации изготовителя для работы во взрывоопасных средах.

Серийный выпуск

КОД TH ВЭД ТС 9032 89 000 0

СООТВЕТСТВУЕТ ТРЕБОВАНИЯМ Технического регламента Таможенного союза ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах"

СЕРТИФИКАТ ВЫДАН НА ОСНОВАНИИ

-  - акта о результатах анализа состояния производства Акционерного общества «Экоресурс» от 10.05.2017 года:

- протокола испытаний № 41ЗИЛПМ-2017 от 25.05.2017 года. Испытательный центр Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ», аттестат аккредитации регистрационный № RA.RU.2IBC05 действителен от 26.04.2016 года.

Схема сертификации: 1с

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ

Срок службы, срок н условия хранения указаны в Руководстве по эксплуатации. Стандарты, обеспечивающие соблюдение требований Технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования во взрывоопасных средах»: согласно приложению (бланки №№ 0312047, 0312048).

’Сами**

26.05.2017    ПО...²⁵:⁰⁵-²⁰.²².........ВКЛЮЧИТЕЛЬНО

юяюдмтель (упаляомочемнсм: ) органа по сертификации

Эксперт (эксперт-аудитор) (эксперты (эксперты-аудиторы))

СОДЕРЖАНИЕ

• 1. ОПЕРАЦИИ ПОВЕРКИ

• 2. СРЕДСТВА ПОВЕРКИ ИК С ЦИФРОВЫМ ВЫХОДОМ

• 3. СРЕДСТВА ПОВЕРКИ ИК С АНАЛОГОВЫМ ВЫХОДОМ

• 4. ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

• 5. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 6. УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

• 7. ОПРОБОВАНИЕ

• 8. ПРОВЕДЕНИЕ ПОВЕРКИ ИК С ЦИФРОВЫМ ВЫХОДОМ

• 9. ПРОВЕДЕНИЕ ПОВЕРКИ ИК С АНАЛОГОВЫМ ВЫХОДОМ

• 10. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

5ДА2.407.020 МП

Настоящая методика составлена на основе РЕКОМЕНДАЦИЙ МИ 2539-99, разработанных и утвержденных ВНИИМС.

Методика распространяется на измерительные каналы (далее — ИК) Барьера-преобразователя БАЗИС-БАРС (далее — Преобразователь) и устанавливает требования к их поверке или калибровке. Далее в тексте применяется термин «поверка», под которым подразумевается и поверка, и калибровка.

Интервал между поверками — 4 года.

1. ОПЕРАЦИИ ПОВЕРКИ

• 1.1. Перечень операций, которые проводят при поверке ИК, приведен в таблице 1.1.

Таблица 1.1 — Перечень операций для поверки ИК

Примечание:

• 1. После ремонта или замены любого измерительного компонента ИК поверку канала выполняют по пунктам первичной поверки.

• 2. Допускается проведение поверки отдельных ИК, типов и температурных диапазонов градуировок термопар и термопреобразователей сопротивления в соответствии с заявлением владельца Преобразователя.

• 1.2. Метрологические модификации Преобразователя имеют один вход, принимающий сигналы от датчиков различных типов. Преобразователь в любой модификации содержит ИК с цифровым выходом, а также может содержать один или два ИК с аналоговым токовым выходом.

5ДА2.407.020 МП

2. СРЕДСТВА ПОВЕРКИ ИК С ЦИФРОВЫМ ВЫХОДОМ

• 2.1. При проверке погрешности ИК Преобразователя с цифровым выходом требуется использовать персональный компьютер с ОС из семейства Windows и сервисное ПО, входящее в комплект поставки.

• 2.2. При проверке погрешности ИК, на вход которого поступает сигнал от датчика с выходным сигналом силы постоянного тока (рис. 8.1), в качестве эталона для задания сигнала используют вольтметр и меру сопротивления, имеющие в диапазоне значений 4—20 мА суммарную приведенную погрешность в условиях поверки не более ’/₅ приведенной погрешности проверяемого ИК, например, вольтметр В7-78 и мера МС3050-1 или подобные, имеющие соответствующие характеристики. Рекомендуемый номинал сопротивления меры — 100 Ом.

В схеме дополнительно используется магазин сопротивлений для вариации значения входного сигнала (рис. 8.1). Для пассивных со стороны Преобразователя сигналов (внешнее питание) дополнительно используется любой источник постоянного тока 24 В (рис. 8.16).

Примечание: При невозможности выполнения соотношения «’/5» допускается использовать эталоны с упомянутым соотношением до «’/3», при этом погрешность ИК не должна выходить за границы, равные 0,8 от предела допускаемой погрешности ИК.

• 2.3. При проверке погрешности ИК Преобразователя, на вход которого поступает сигнал от термопары (рис. 8.2), в качестве эталона для задания входного сигнала и значения компенсации температуры холодных спаев используют соответственно калибратор напряжения и магазин сопротивлений, имеющие в диапазоне значений задаваемого входного сигнала суммарную приведенную погрешность в условиях поверки не более !/₅ приведенной погрешности проверяемого ИК, например, КМ300Р и Р4831 или подобные, имеющие соответствующие характеристики (см. примечание к п. 2.2).

• 2.4. При проверке погрешности ИК Преобразователя, предназначенного для измерения сигнала от термопреобразователя сопротивления (рис. 8.3), в качестве эталона для задания входного сигнала используют магазин сопротивлений, имеющий в диапазоне задаваемого входного сигнала абсолютную погрешность не более ’/₅ абсолютной погрешности проверяемого ИК, например, Р4831 или подобный, имеющий соответствующие характеристики (см. примечание к п. 2.2).

• 2.5. Дискретность регулирования сигналов от эталонов, подаваемых на вход ИК, и разрешающая способность эталонов при измерении аналоговых сигналов на входе и выходе ИК, не должна превышать 0,3 номинальной ступени квантования испытываемого ИК.

5ДА2.407.020 МП

3. СРЕДСТВА ПОВЕРКИ ИК С АНАЛОГОВЫМ ВЫХОДОМ

• 3.1.  При проверке погрешности ИК Преобразователя с аналоговым выходом требуется использовать персональный компьютер с ОС из семейства Windows и сервисное ПО, входящее в комплект поставки

• 3.2.  При проверке погрешности ИК Преобразователя, на вход которого поступает сигнал от датчика с выходным сигналом силы постоянного тока (рис. 9.1), в качестве эталонов для задания входного сигнала и измерения выходного токового сигнала используют вольтметр и меру сопротивления.

Используемые эталоны должны иметь в диапазоне значений 4—20 мА суммарную приведенную погрешность в условиях поверки не более */₅ приведенной погрешности проверяемого ИК. Например, это вольтметры В7-78, магазин сопротивлений Р4831, мера сопротивления МС3050-1 или другие, имеющие соответствующие характеристики. Рекомендуемый номинал сопротивления меры — 100 Ом.

В схемах (рис. 9.1а—9.1д) дополнительно используется магазин сопротивлений для вариации значений входного сигнала. Для пассивных со стороны Преобразователя сигналов (внешнее питание) дополнительно используется любой источник постоянного тока 24 В (рис. 9.16—9.1д).

Примечание: При невозможности выполнения соотношения «*/₅» допускается использовать эталоны с упомянутым соотношением до «%», при этом погрешность ИК не должна выходить за границы, равные 0,8 от предела допускаемой погрешности ИК.

• 3.3. При проверке погрешности ИК Преобразователя, на вход которого поступает сигнал от термопары (рис. 9.2), в качестве эталонов используют:

• •  для задания входного сигнала — калибратор напряжения и магазин сопротивлений;

• •   для измерения выходного токового сигнала — вольтметр и меру сопротивления.

Используемые эталоны должны иметь в диапазоне значений 4—20 мА суммарную приведенную погрешность в условиях поверки не более */₅ приведенной погрешности проверяемого ИК. Например, это калибратор КМ300Р и магазин сопротивлений Р4831, вольтметр В7-78, мера сопротивления МС3050-1 или подобные, имеющие соответствующие характеристики (см. примечание к п. 3.2).

Рекомендуемый номинал сопротивления меры — 100 Ом. Для пассивного со стороны Преобразователя выходного сигнала (внешнее питание) дополнительно используется любой источник постоянного тока 24 В (рис. 9.26).

5ДА2.407.020 МП

• 3.4. При проверке погрешности ИК Преобразователя, предназначенного для измерения сигнала от термопреобразователя сопротивления (рис. 9.3), в качестве эталонов используют:

• •   для задания входного сигнала — магазин сопротивлений;

• •   для измерения выходного токового сигнала — вольтметр и меру сопротивления.

Используемые эталоны должны иметь в диапазоне значений 4—20 мА суммарную приведенную погрешность в условиях поверки не более */₅ приведенной погрешности проверяемого ИК. Например, это магазин Р4831, вольтметр В7-78 и мера сопротивления МС3050-1 или подобные, имеющие соответствующие характеристики (см. примечание к п. 3.2).

Рекомендуемый номинал сопротивления меры — 100 Ом. Для пассивного со стороны Преобразователя выходного сигнала (внешнее питание) дополнительно используется любой источник постоянного тока 24 В (рис. 9.36 и 9.3г).

• 3.5. Дискретность регулирования сигналов от эталонов, подаваемых на вход ИК, и разрешающая способность эталонов при измерении аналоговых сигналов на входе и выходе ИК, не должна превышать 0,3 номинальной ступени квантования испытываемого ИК.

5ДА2.407.020 МП

4. ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

К поверке ИК допускают лиц, освоивших работу с Преобразователем, и используемыми эталонами, изучивших настоящую методику, аттестованных в соответствии с действующими нормативными документами и имеющих достаточную квалификацию.

5ДА2.407.020 МП

5. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 5.1. При проведении поверки соблюдают требования безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей», «Правилами техники безопасности при эксплуатации электроустановок потребителей» (изд. 3), ГОСТ 12.2.007.0—75, ГОСТ 12.1.019—79, ГОСТ 12.2.091—94, и требования безопасности, указанные в технической документации на Преобразователь, применяемые эталоны и вспомогательное оборудование.

Персонал, проводящий поверку, проходит инструктаж по технике безопасности на рабочем месте и имеет группу по технике электробезопасности не ниже II.

• 5.2. Перед началом поверки проверить исправность заземляющих устройств.

Отсоединять и подсоединять разъемы питания, производить замену плавких предохранителей или устранять другие неисправности допускается только при выключенном питании.

5ДА2.407.020 МП

6. УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

• 6.1. Изготовитель или потребитель, предъявляющий ИК Преобразователя на поверку, представляет (по требованию организации, проводящей поверку) следующие документы:

• •   настоящую методику;

• •   эксплуатационную документацию на Преобразователь;

• •   протокол предшествующей поверки ИК Преобразователя;

• •   техническую документацию и свидетельства о поверке эталонов (в случае использования при поверке эталонов потребителя).

• 6.2. Поверяемый Преобразователь и эталоны в процессе поверки находятся в нормальных условиях согласно технической документации на эти средства измерений.

Примечание: При невозможности обеспечения нормальных условий поверку проводят в фактических условиях эксплуатации. Условия поверки ИК Преобразователя на месте эксплуатации не должны выходить за пределы рабочих условий, указанных в технической документации на Преобразователь и эталоны. В этом случае должны быть рассчитаны пределы допускаемых погрешностей ИК Преобразователя и эталонов (по РД 50-453—84) для фактических условий поверки и проверено выполнение требований пп. 2.2—2.4, 3.2—3.4 настоящей методики.

• 6.3.  Перед началом поверки поверитель изучает документы, указанные в п. 5.1 и правила техники безопасности.

6.4. Внешний осмотр

При внешнем осмотре Преобразователя проверяют маркировку, комплектность, отсутствие механических повреждений.

Не допускают к дальнейшей поверке Преобразователь, у которого обнаружено неудовлетворительное крепление разъемов, грубые механические повреждения наружных частей, нарушение изоляции и прочие повреждения.

6.5. Установка требуемого ПО на компьютер

Для проведения поверки ИК Преобразователя требуется на персональном компьютере установить с прилагаемого диска:

• •  драйвер COM-порта для обмена информацией с компьютером (через мини USB-разъем на передней панели Преобразователя);

• •   программу просмотра значений аналоговых каналов barsavv.exe.

5ДА2.407.020 МП

7. ОПРОБОВАНИЕ

• 7.1.  Преобразователь и эталоны после подключения питания и включения прогреть в течение времени, указанного в эксплуатационной документации.

• 7.2.  Опробование проводят в соответствии с РЭ на Преобразователь. Допускается совмещать опробование с процедурой проверки погрешности ПК.

7.3. Подтверждение соответствия встроенного программного обеспечения

• 7.3.1.  Преобразователь подключить к компьютеру.

• 7.3.2.  На компьютере запустить программу просмотра значений аналоговых каналов barsavv.exe, позволяющую в реальном времени просматривать замеряемые Преобразователем значения входного канала.

• 7.3.3.  Настроить обмен (выбрать COM-порт) и нажать кнопку [F10], На экране компьютера отобразится окно с информацией о метрологически значимом ПО Преобразователя (рис. 7.1).

  Метрологическое ПО		X
  О	Наименование Measurement and processing Conversion Transmissions	Версия ПО 1.00 1.00 1.00	CRC32 D6BB50F4 9C66F2E0 77521648
  			1 °к 1

Рисунок 7.1 — Информация о метрологически значимой части ПО Преобразователя

• 7.3.4. Сверить извлеченные данные метрологически значимого ПО Преобразователя с данными, приведенными в таблице 7.1.

Таблица 7.1 — Характеристики метрологически значимого ПО Преобразователя

5ДА2.407.020 МП

8. ПРОВЕДЕНИЕ ПОВЕРКИ ИК С ЦИФРОВЫМ ВЫХОДОМ

8.1. Общие положения

• 8.1.1. Проверку погрешности ИК с цифровым выходом выполняют определением погрешности ИК и сравнением с нормированными в документации пределами по методике, изложенной в пп. 8.2—8.4, поскольку для Преобразователя выполняется неравенство

д_ч >50,

где: Q — номинальная ступень квантования (единица наименьшего разряда) АЦП, выраженная в % от диапазона;

— предел допускаемой приведенной погрешности цифрового выхода поверяемого ИК.

• 8.1.2. Для каждой проверяемой точки z выполняют следующие операции:

• •   устанавливают значение величины, подаваемой на вход поверяемого ИК, равным X_t;

• •  в программе barsavv нажимают кнопку «Старт» и наблюдают не менее четырех замеров (см. колонку «Опросов» в программе) Yy ,j=l, 2, 3, 4, на цифровом выходе поверяемого ИК; нажимают кнопку «Стоп»\

• •   за оценку приведенной погрешности ИК в /-ой проверяемой точке принимают значение, вычисляемое по формуле:

Д„- =тах{ к. -|х,.| },

где: Yy — выражено в % от диапазона;

если хотя бы в одной из проверяемых точек выполняется

неравенство А_с/ >

В противном случае ИК признают годным.

8.2 Проверка погрешности ИК аналого-цифрового преобразования сигналов силы постоянного тока

• 8.2.1. Подключение ИК конкретной модификации Преобразователя осуществляют в соответствии с эксплуатационной документацией. Примеры схем проверки погрешности ИК приведены на рис. 8.1.

• 8.2.2. Проверку погрешности ИК выполняют не менее, чем в 5 точках z, равномерно распределенных в пределах диапазона преобразования.

Далее выполняют операции по п. 8.1.2.

5ДА2.407.020 МП

БАЗИС-БАРС

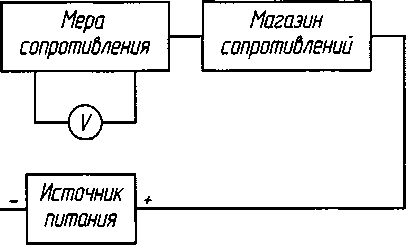

Рисунок 8.1 — Схемы проверки погрешности ИК с цифровым выходом при имитации входного сигнала силы постоянного тока: а) с питанием от Преобразователя; б) без питания от Преобразователя

8.3. Проверка погрешности ИК аналого-цифрового преобразования сигналов термопар

• 8.3.1. Подключение ИК данной модификации Преобразователя осуществляется в соответствии с эксплуатационной документацией. Пример схемы проверки приведен на рис. 8.2.



  Рисунок 8.2 — Схема проверки погрешности ИК с цифровым выходом при имитации входного сигнала от термопары

• 8.3.2. В Преобразователе нормирован предел допускаемой погрешности для канала преобразования сигнала термопары с учетом погрешности канала компенсации температуры холодного спая термопары (без учета погрешности компенсационного термопреобразователя сопротивления).

• 8.3.3.  Проверку погрешности проводят в изложенной ниже последовательности:

• •   выбирают 5 точек температуры измеряемой величины Ti (z = 1, 2, 3, 4, 5), равномерно распределенных по ее диапазону, и записывают в °C;

• •   выбирают 3 точки температуры холодного спая Tx.c.j (J = 1, 2, 3), равномерно распределенные по диапазону рабочих температур канала компенсации, и записывают в °C;

• •   находят для соответствующего типа термопары по таблицам ГОСТР 8.585—2001 для Tiи Тх.c.j значения термоЭДС соответственно UiiA Ux.c.jb мВ;

• •   находят для соответствующего типа термопреобразователя сопротивления (PtlOO) по таблицам ГОСТ 6651—2009 для каждой точки Tx.c.j значения сопротивления Rx.c.j',

• •   рассчитывают для каждой проверяемой точки Ti соответствующее ему значение X. = Ui — Ux.c.j в мВ (при том, что: j=l, если i = 1, 2; j = 2, если i = 3, 4 nj = 3, если i = 5).

Далее выполняют операции по п. 8.1.2.

БАЗИС-БАРС

а) -----------

БАЗИС-БАРС

б)

Рисунок 8.3 — Схема проверки погрешности ИК с цифровым выходом при имитации сигнала от термопреобразователя сопротивления: а) 4-х проводного; б) 3-х проводного

5ДА2.407.020 МП

8.4. Проверка погрешности ИК аналого-цифрового преобразования сигналов термопреобразователей сопротивления

• 8.4.1. Подключение ИК конкретной модификации Преобразователя осуществляется в соответствии с эксплуатационной документацией. Примеры схем проверки погрешности ИК приведены на рис. 8.3.

• 8.4.2.  Проверку погрешности проводят в изложенной ниже последовательности:

• •   выбирают проверяемые точки в количестве не менее 5 точек, равномерно распределенные по диапазону измеряемой величины (температуры) и записывают значения в °C;

• •   находят для соответствующего типа термопреобразователей сопротивления по таблицам ГОСТ 6651—2009 значения сопротивлений в Ом для температур X_t.

Далее выполняют операции по п. 8.1.2.

5ДА2.407.020 МП

9. ПРОВЕДЕНИЕ ПОВЕРКИ ИК С АНАЛОГОВЫМ ВЫХОДОМ

9.1. Общие положения

Для каждой проверяемой точки i выполняют следующие операции:

• •   устанавливают значение величины, подаваемой на вход поверяемого ИК, равным X_t;

• •  в программе barsavv нажимают кнопку «Старт» и наблюдают не менее четырех замеров (см. колонку «Опросов» в программе) Yy ,j = 1, 2, 3, 4, на цифровом выходе поверяемого ИК; нажимают кнопку «Стоп»',

• •   за оценку приведенной погрешности ИК в /-ой проверяемой точке принимают значение, вычисляемое по формуле:

Д_я =тах{ |г_?|-|^,-| },

где: Yy — выражено в % от диапазона;

• •   если хотя бы в одной из проверяемых точек выполняется неравенство А_с;. > ||, поверяемый ИК бракуют.

В противном случае ИК признают годным.

9.2 Проверка погрешности ИК преобразования сигналов силы постоянного тока в аналоговый сигнал

• 9.2.1. Подключение ИК конкретной модификации Преобразователя осуществляют в соответствии с эксплуатационной документацией. Примеры схем проверки приведены на рис. 9.1.

• 9.2.2. Проверку погрешности ИК выполняют не менее, чем в 5 точках /, равномерно распределенных в пределах диапазона преобразования.

Далее выполняют операции по п. 9.1.

9.3. Проверка погрешности ИК преобразования сигналов термопар в аналоговый сигнал

• 9.3.1. Подключение ИК конкретной модификации Преобразователя осуществляется в соответствии с эксплуатационной документацией. Примеры схем проверки приведены на рис. 9.2.

• 9.3.2. В Преобразователе нормирован предел допускаемой погрешности для канала преобразования сигнала термопары с учетом погрешности канала компенсации температуры холодного спая термопары (без учета погрешности компенсационного термопреобразователя сопротивления).

Мера сопротивления

Мера сопротивления

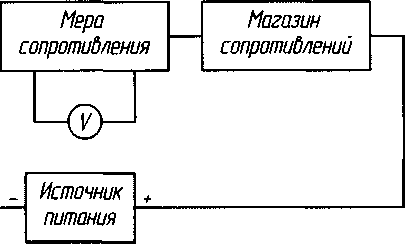

Рисунок 9.1 - Схемы проверки погрешности ИК с аналоговым выходом при имитации входного сигнала силы постоянного тока: а) вход и выход с питанием от Преобразователя;

б) вход с питанием от Преобразователя, выход без питания от Преобразователя; в), г) вход без питания от Преобразователя, выход с питанием от Преобразователя; д) вход и выход без питания от Преобразователя

5ДА2.407.020 МП

БАЖ-БАРС

Мера сопротивления

Источник питания

а)                                           б)

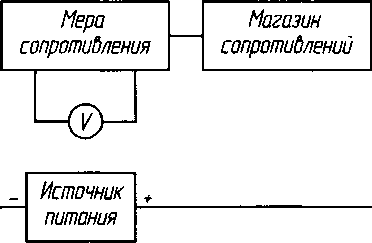

Рисунок 9.2 — Схема проверки погрешности ИК с аналоговым выходом

при имитации сигнала от термопары:

а) выход с питанием от Преобразователя;

б) выход без питания от Преобразователя

• 9.3.3. Проверку погрешности проводят в изложенной ниже последовательности:

• •   выбирают 5 точек температуры измеряемой величины 77 (z = 1, 2, 3, 4, 5), равномерно распределенных по ее диапазону, и записывают в °C;

• •   выбирают 3 точки температуры холодного спая Tx.c.j (/ = 1, 2, 3), равномерно распределенные по диапазону рабочих температур канала компенсации, и записывают в °C;

• •   находят для соответствующего типа термопары по таблицам ГОСТ Р 8.585—2001 для 77 и Тх.c.jзначения термоЭДС соответственно 77/и Т^с.увмВ;

• •   находят для соответствующего типа термопреобразователя сопротивления (PtlOO) по таблицам ГОСТ 6651—2009 для каждой точки Tx.c.j значения сопротивления Rx.c.j\

• •   рассчитывают для каждой проверяемой точки Тг соответствующее ему значение JV = Ui — Ux.c.j в мВ (при том, что: j=l, если i = 1, 2; j = 2, если z = 3, 4 nj = 3, если z = 5).

Далее выполняют операции по п. 9.1.

9.4. Проверка погрешности ИК преобразования сигналов термопреобразователей сопротивления в аналоговый сигнал

• 9.4.1. Подключение ИК конкретной модификации Преобразователя осуществляется в соответствии с эксплуатационной документацией. Примеры схем проверки приведены на рис. 9.3.

  БАЗИС-БАРС

  БАЖ-БАРС

  	Входы/выходы	Конт.
  	ТермопреоВр сопротивления	1 2 3 4
  			ZT		Магазин сопротивлении
  	Входы/выходы	Конт.
  	*24 8	5
  	-24 В	6			Мера сопротивления
  	Токовый выход (с питанием/	7 8

  Входы/выходы	Конт
  ТермопреоВр. сопротивления	1 2 4

  Входы/выходы	Конт
  *24 8	5
  -24 В	6
  Токовый выход	7
  /Вез питания/	В

  а)

  б)

  БАЗИС-БАРС

  Магазин _ сопротивлений

  Пера сопротивления



  Источник питания

  БАЖ-БАРС

  	Входы/выходы	Конт
  	ТермопреоВр. сопротивления	1 2 3 4	ZT		Магазин сопротивлении
  	Входы/выходы	Конт
  	*24 В	5
  	-24 В	6
  	Токовый выход /с питанием/	7 8			Мера сопротивления

  Входы/выходы	Конт.
  ТермопреоВр сопротивления	7 2 3 4

  Входы/выходы	Конт
  *24 В	5
  -24 В	6
  Токовый выход	7
  /Вез питания/	8

  Магазин сопротивлений

  Мера сопротивления



  Источник питания

В)

Рисунок 9.3 — Схема проверки погрешности ИК с аналоговым выходом при имитации сигнала от термопреобразователя сопротивления:

а) 4-х проводного (выход с питанием от Преобразователя);

б) 4-х проводного (выход без питания от Преобразователя);

в) 3-х проводного (выход с питанием от Преобразователя);

г) 3-х проводного (выход без питания от Преобразователя)

5ДА2.407.020 МП

• 9.4.2. Проверку погрешности проводят в изложенной ниже последовательности:

• •   выбирают проверяемые точки X_t в количестве не менее 5 точек, равномерно распределенные по диапазону измеряемой величины (температуры) и записывают значения в °C;

• •   находят для соответствующего типа термопреобразователей сопротивления по таблицам ГОСТ 6651—2009 значения сопротивлений в Ом для температур .

Далее выполняют операции по п. 9.1.

5ДА2.407.020 МП

10. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

ЮЛ. При положительных результатах поверки оформляют свидетельство о поверке Преобразователя по форме Приложения 1 к «Порядку проведения поверки средств измерений, требованиям к знаку поверки и содержанию свидетельства о поверки», утвержденному Приказом Минпромторга России от 02.07.2015 г. № 1815 (далее — Порядок). Кроме того, в Паспорт на поверенный Преобразователь наносят знак поверки в виде оттиска доверительного клейма, а на сам Преобразователь наносят знак поверки в виде наклейки со штрих-кодом.

Если проводилась поверка отдельных ИК, типов и температурных диапазонов градуировок термопар и термопреобразователей сопротивления, то информация об объёме проведенной поверки указывается в свидетельстве о поверке.

• 10.2. Если результаты поверки всех ИК Преобразователя отрицательны, на него выписывается извещение о непригодности к применению по форме Приложения 2 к Порядку.

Разработал:

начальник отдела документирования и тестирования

И. Н. Андриянов

АО «Экоресурс»

Проверил:

зам. нач. отд. 201 ФГУП «ВНИИМС»

; -          Ю. А. Шатохина

23
