Методика поверки «ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ Анализаторы спектра серии АКИП-4205» (ПP-12-2017MП)

Государственная система обеспечения единства измерений

Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»)

УТВЕРЖДАЮ

Главный метролог риСТ»

2017 г.

А.Н. Новиков

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Анализаторы спектра серии АКИП-4205

МЕТОДИКА ПОВЕРКИ ПР-12-2017МП г. Москва 2017 г.

Настоящая методика устанавливает методы и средства первичной и периодических поверок анализаторов спектра серии АКИП-4205, изготовленных «SIGLENT TECHNOLOGIES СО., LTD.», Тайвань

Анализаторы спектра серии АКИП-4205 (далее - анализаторы) предназначены для измерений амплитудно-частотных характеристик спектра радиотехнических сигналов.

Межповерочный интервал 1 год.

Периодическая поверка анализаторов в случае их использования для измерений (воспроизведения) меньшего числа величин или на меньшем числе поддиапазонов измерений, по отношению к указанным в разделе «Метрологические и технические характеристики» описания типа, допускается на основании письменного заявления владельца анализаторов, оформленного в произвольной форме. Соответствующая запись должна быть сделана в свидетельстве о поверке приборов.

Таблица 1 - Операции поверки

• 2.1 При проведении поверки должны применяться средства поверки, перечисленные в таблицах 2 и 3.

• 2.2 Допускается применять другие средства поверки, обеспечивающие измерение значений соответствующих величин с требуемой точностью.

• 2.3 Все средства поверки должны быть исправны, поверены и иметь свидетельства (отметки в формулярах или паспортах) о поверке.

Таблица 2 - Средства поверки

Таблица 3 - Вспомогательные средства поверки

3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

К поверке допускаются лица, изучившие эксплуатационную документацию на поверяемые средства измерений, эксплуатационную документацию на средства поверки и соответствующие требованиям к поверителям средств измерений согласно ГОСТ Р 56069-2014.

• 4.1 При проведении поверки должны быть соблюдены требования ГОСТ 12.27.0-75,

ГОСТ 12.3.019-80, ГОСТ 12.27.7-75, требованиями правил по охране труда при эксплуатации электроустановок, утвержденных приказом Министерства труда и социальной защиты Российской Федерации от 24 июля 2013 г № 328Н.

• 4.2 Средства поверки, вспомогательные средства поверки и оборудование должны соответствовать требованиям безопасности, изложенным в руководствах по их эксплуатации.

При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха (25 ± 5) °C;

• - относительная влажность от 30 до 80 %;

• - атмосферное давление от 84 до 106 кПа или от 630 до 795 мм рт. ст.;

• 6.2 Средства поверки и поверяемый прибор должны быть подготовлены к работе согласно их руководствам по эксплуатации.

• 6.3  Проверено наличие удостоверения у поверителя на право работы на электроустановках с напряжением до 1000 В с группой допуска не ниже III.

• 6.4 Контроль условий проведения поверки по пункту 5 должен быть проведен перед началом поверки.

• 7 ПРОВЕДЕНИЕ ПОВЕРКИ

Перед поверкой должен быть проведен внешний осмотр, при котором должно быть установлено соответствие поверяемого прибора следующим требованиям:

• - не должно быть механических повреждений корпуса. Все надписи должны быть четкими и ясными;

• - все разъемы, клеммы и измерительные провода не должны иметь повреждений и должны быть чистыми.

При наличии дефектов поверяемый прибор бракуется и подлежит ремонту.

Опробование анализаторов проводить путем проверки их на функционирование в соответствии с руководством по эксплуатации.

Подготовить анализатор к работе в соответствии с руководством по эксплуатации.

Включить анализатор и проверить отсутствие сообщений о неисправности в процессе загрузки.

Проверить правильность прохождения процедуры самотестирования, описанной в руководстве по эксплуатации.

Результат опробования считать положительным, если на дисплее отсутствуют сообщения об ошибках, прибор функционирует согласно руководству по эксплуатации.

При отрицательном результате опробования прибор бракуется и направляется в ремонт.

• 7.3 Проверка идентификационных данных программного обеспечения осуществляется путем вывода на дисплей анализатора информации о версии программного обеспечения.

Войти в меню «Система» анализатора и выбрать «Инфо о системе».

Результат считается положительным, если версия программного обеспечения соответствует данным, приведенным в таблице 4.

Таблица 4 - Характеристики программного обеспечения

• 7.4 Определение относительной погрешности частоты опорного генератора проводить методом прямых измерений с помощью частотомера универсального CNT-90.

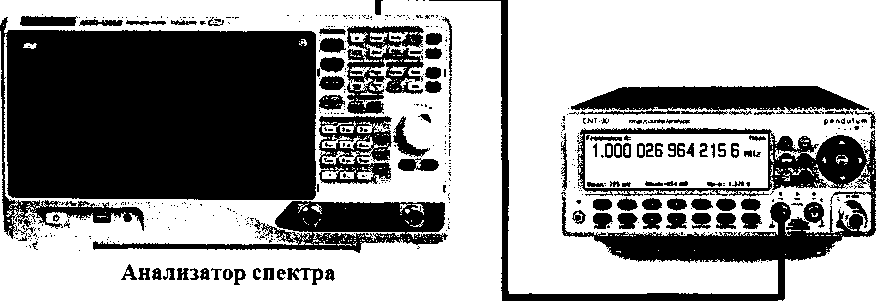

  • 7.4.1 Собрать измерительную схему в соответствии с рисунком 1.

Ref OUT

Рисунок 1

• 7.4.2 Подать сигнал с выхода “Ref OUT 10 MHz” (на задней панели анализатора) на

вход частотомера. Измерить по частотомеру частоту сигнала внутреннего опорного генератора анализатора спектра Рд. Рассчитать относительную погрешность по формуле (1):

5Р=(10МГц-Рд)/10МГц,                      (1)

где Бд - значение частоты, измеренное частотомером, МГц

Результаты поверки считать положительными, если погрешность не превышает допускаемых пределов:

±(1-10’⁶+510'⁷ ■ N),

где N - количество лет после выпуска из производства.

• 7.5 Определение погрешности измерения частоты встроенным частотомером проводить методом прямых измерений с помощью калибратора многофункционального Fluke 9640A-LPNX.

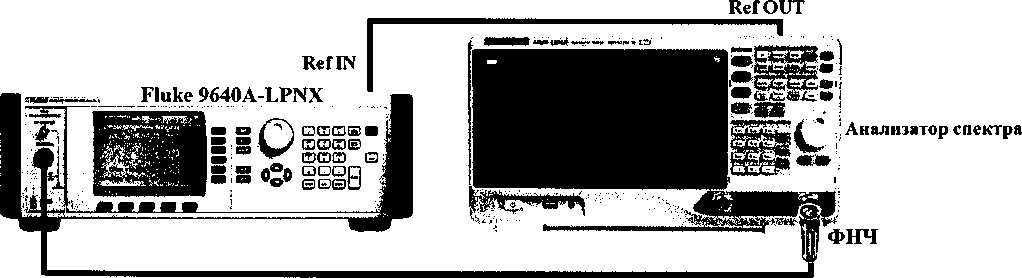

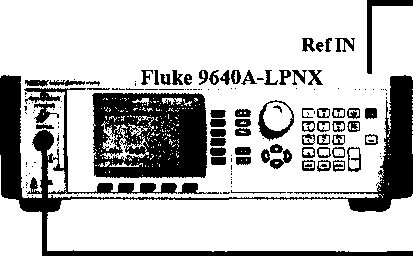

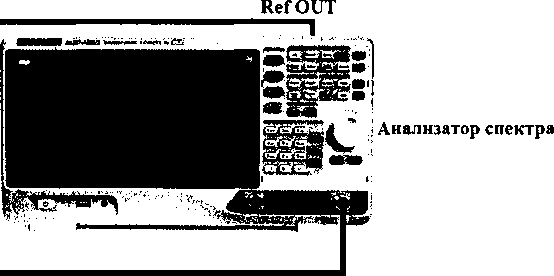

  • 7.5.1 Собрать измерительную схему в соответствии с рисунком 2.

Анализатор спектра

Рисунок 2

На анализаторе выполнить следующие установки в соответствии с руководством по эксплуатации:

• 1. Выполнить сброс на начальные установки, нажав кнопку «Нач.уст»

• 2. Установить на поверяемом анализаторе следующие параметры:

• • полоса пропускания: 10 Гц

• • видеофильтр: авто

• • полоса обзора: 200 Гц

• • опорный уровень: 0 дБм

• • шкала 5 dB/дел

• • центральную частоту устанавливать равной частоте сигнала генератора в соответствии с п. 7.5.2.

• 7.5.2 Установить уровень мощности выходного сигнала 0 дБм, выходную частоту генератора устанавливать из ряда: 100 кГц, 1 МГц, 100 МГц, 1 ГГц, 2 ГГц. Для модификации АКИП-4205/2 дополнительно установить частоту 3 ГГц.

• 7.5.3 Включить в анализаторе функцию частотомера. Для этого войти в меню «Fn» и выбрать режим «Частотомер». После чего, с помощью функции поиск пика установить маркер на пик несущей частоты. Записать значение частоты, на которую установился маркер. Измерения провести на всех частотах, приведенных в п. 7.5.2.

• 7.5.4 Определить абсолютную погрешность измерения частоты по формуле (2):

Af = йизм - £ген,                                   (2)

где йизм - значение частоты сигнала, измеренное анализатором по п. 7.5.3, Гц.

freH - значение частоты сигнала, установленное на генераторе, Гц.

Результаты поверки считать положительными, если абсолютная погрешность измерения частоты не превышает пределов, Гц:

±(3o-fii3M +1),

где Зо - относительная погрешность частоты опорного генератора,

йхзм - измеренное значение частоты, Гц.

проводить методом прямых измерений с помощью калибратора многофункционального Fluke 9640A-LPNX.

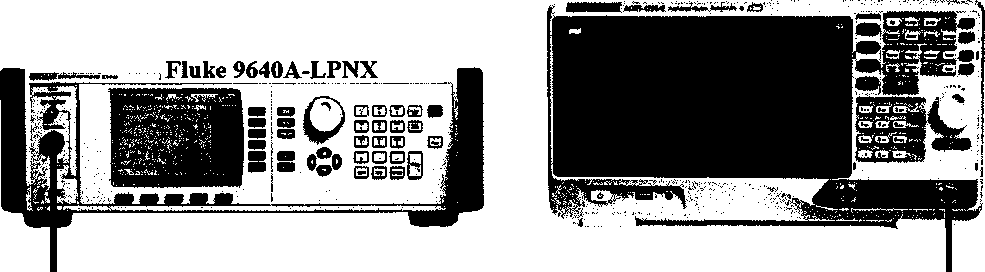

• 7.6.1 Собрать измерительную схему в соответствии с рисунком 3.




  Рисунок 3

• 7.6.2 Установить на выходе генератора сигнал с частотой 50 МГц и уровнем -30 дБм, генератор перевести в режим работы по внешнему сигналу опорной частоты.

• 7.6.3 На анализаторе выполнить следующие установки в соответствии с руководством по эксплуатации:

• 1. Выполнить сброс на начальные установки, нажав кнопку «Нач.уст»

• 2. Установить на поверяемом анализаторе следующие параметры:

• • центральная частота 50 МГц

• • полоса пропускания: 1 МГц, далее значения устанавливать из таблицы 5

• • полоса обзора: 1,5 х (полоса пропускания); (для полосы пропускания 10 Гц и 30 Гц установить полосу обзора 100 Гц)

• • опорный уровень: -30 дБм

• • шкала: 1 дБ/дел

• 7.6.4 В меню анализатора «Fn» включить измерение полосы пропускания по уровню (N дБ) и установить значение уровня -3 дБ. Результат измерения записать в таблицу 5. Повторить измерения для других значений полос пропускания, устанавливая их в соответствии с таблицей 5.

Таблица 5

• 7.6.5 Полосы пропускания 200 Гц, 9 кГц и 120 кГц устанавливаются в полосе пропускания после включения в меню «ПП» функции «Фильтр ЭМС». Установить по очереди эти фильтры и произвести для каждого из них измерение полосы пропускания. Измерения проводить по методике, описанной в п.7.6.4 за исключением того, что перед началом измерений в меню «Fn» анализатора установить уровень, по которому измеряется полоса пропускания, равный -6дБ.

• 7.6.6 Рассчитать погрешность установки полосы пропускания по формуле (3):

5RBW= [(RBWycT-RBWH3M)/RBWycT| • 100%,                 (3)

где RBWycT - номинальное значение полосы пропускания, установленное в меню «ПП» анализатора;

RBWH3M - измеренное по п.п. 7.6.4, 7.6.5 действительное значение полосы пропускания.

Результаты поверки считать положительными, если погрешность установки полос пропускания находится в пределах: ±5 %.

• 7.7 Определение коэффициента прямоугольности фильтров ПЧ проводить методом прямых измерений с помощью калибратора многофункционального Fluke 9640A-LPNX.

  • 7.7.1 Собрать измерительную схему в соответствии с рисунком 3.

  • 7.7.2 Установить на выходе генератора сигнал с частотой 50 МГц и уровнем -30 дБм, генератор перевести в режим работы по внешнему сигналу опорной частоты.

  • 7.7.3 На анализаторе выполнить следующие установки в соответствии с руководством по эксплуатации:

• 1. Выполнить сброс на начальные установки, нажав кнопку «Нач.уст»

• 2. Установить на поверяемом анализаторе следующие параметры:

• • центральная частота 50 МГц

• • полоса пропускания: 1 МГц, далее значения устанавливать из таблицы 6

• • полоса обзора: 1,5 х (полоса пропускания)

• • опорный уровень: -30 дБм

• • шкала: 10 дБ/дел

• 7.7.4 В меню анализатора «Fn» включить измерение полосы пропускания по уровню (N дБ) и установить уровень -3 дБ. Провести измерение полосы пропускания по индикации на дисплее. Результат измерения записать в таблицу 7. Затем в меню «Fn» анализатора установить уровень, по которому измеряется полоса пропускания, равный -60 дБ. Провести измерение полосы пропускания. Результат измерения записать в таблицу 6. Повторить измерения для других значений полос пропускания, устанавливая их в соответствии с таблицей 6.

Таблица 6

• 7.7.5 Вычислить коэффициент прямоугольности по формуле (4):

К(60дБ:ЗдБ)⁼ RBW-бОдь/ RBW-ЗдБ,                                (4)

где RBW-бОдБ - измеренное значение полосы пропускания по уровню -60 дБ;

RBW-здБ - измеренное значение полосы пропускания по уровню -3 дБ.

Результаты поверки считать положительными, если значение коэффициента прямоугольности, вычисленное по формуле (4), не превышает допускаемого значения 4,8.

проводить методом прямых измерений с помощью калибратора многофункционального Fluke 9640A-LPNX.

• 7.8.1 Собрать измерительную схему в соответствии с рисунком 3.

• 7.8.2 Установить на выходе генератора сигнал с частотой 50 МГц и уровнем -20 дБм, генератор перевести в режим работы по внешнему сигналу опорной частоты.

• 7.8.3 На анализаторе выполнить следующие установки в соответствии с руководством по эксплуатации:

• 1. Выполнить сброс на начальные установки, нажав кнопку «Нач.уст»

• 2. Установить на поверяемом анализаторе следующие параметры:

• • центральная частота 50 МГц

• • полоса пропускания 1 кГц

• • полоса видеофильтра 1 кГц

• • полоса обзора 10 кГц

• • опорный уровень: -20 дБм

• • шкала: 1 дБ/дел

• 7.8.4 В меню «Маркер» анализатора выбрать функцию «Поиск пика» и измерить при помощи маркера уровень сигнала.

• 7.8.5 Установить на генераторе уровень сигнала -40 дБм

• 7.8.6 На анализаторе спектра установить опорный уровень -40 дБм, включить предусилитель и повторить измерения по п. 7.8.4.

• 7.8.7 Вычислить погрешность измерения уровня по формуле (5):

ДР = Ризм - Рген,                               (5)

где Ризм - измеренное анализатором значение уровня сигнала;

Рген - установленный уровень сигнала на генераторе.

Результаты поверки считать положительными, если значение погрешности, вычисленное по формуле (5) не превышает следующих значений:

±0,4 дБ для уровня сигнала -20 дБм,

±0,5 дБ для уровня сигнала -40 дБм.

• 7.9 Определение неравномерности амплитудно-частотной характеристики (АЧХ) проводить методом прямых измерений с помощью калибратора многофункционального Fluke 9640A-LPNX.

  • 7.9.1 Собрать измерительную схему в соответствии с рисунком 3 и выполнить операции по п.п. 7.8.2 - 7.8.3.

  • 7.9.2 Измерить при помощи маркера уровень сигнала на опорной частоте 50 МГц. Записать измеренное значение уровня в таблицу 8.

  • 7.9.3 Последовательно устанавливая значение частот на генераторе из таблицы 7, произвести измерение уровня анализатором при помощи маркера, устанавливая соответствующую центральную частоту. Записать результаты измерений в таблицу 7.

  • 7.9.4 В меню анализатора «Уровень» включить предусилитель и произвести измерения по п.п. 7.9.2 - 7.9.3 с включенным предусилителем. Записать результаты измерений в таблицу 7.

Таблица 7

Продолжение таблицы 7

• 7.9.5 Вычислить значение неравномерности АЧХ анализатора по формуле (6):

Л АЧХ — Ропорное “ Ризм,                                  (6)

где Ропорное - значение уровня, измеренное анализатором на частоте 50 МГц;

Ризм - значение уровня, измеренное на частотах из таблицы 7.

Результаты поверки считать положительными, если полученные значения неравномерности АЧХ не превышают значений:

±0,6 дБ с выключенным предусилителем,

±0,8 дБ с включенным предусилителем.

проводить методом прямых измерений с помощью калибратора многофункционального Fluke 9640A-LPNX.

• 7.10.1 Собрать измерительную схему в соответствии с рисунком 3.

• 7.10.2 Установить на выходе генератора сигнал с частотой 50 МГц и уровнем 0 дБм, аттенюатор 0 дБ. Генератор перевести в режим работы по внешнему сигналу опорной частоты.

• 7.10.3 На анализаторе выполнить следующие установки в соответствии с руководством по эксплуатации:

• 1. Выполнить сброс на начальные установки, нажав кнопку «Нач.уст»

• 2. Установить на поверяемом анализаторе следующие параметры:

• • центральная частота 50 МГц

• • полоса пропускания 1 кГц

• • полоса видеофильтра 1 кГц

• • полоса обзора 10 кГц

• • опорный уровень: 0 дБм

• • шкала: 1 дБ/дел

• • усреднение: Вкл, 50

• 7.10.4 Дождаться окончания усреднения спектрограммы и измерить анализатором уровень при помощи маркера. Записать измеренное значение в таблицу 8 в качестве опорного значения.

• 7.10.5 Установить на генераторе ослабление согласно таблице 8 и после окончания усреднения спектрограммы измерить амплитуду маркером. Измеренные значения Ризм записать в таблицу 8.

Таблица 8

• 7.10.6 Абсолютную погрешность измерений уровня из-за нелинейности шкалы определить по формуле (7):

ЛРн = Ризм - (Ро - D),                                 (7)

где Ро - значение уровня сигнала, измеренное при ослаблении 0 дБ;

D - вносимое ослабление, задаваемое аттенюатором генератора, указанное в таблице 8

Результаты поверки считать положительными, если полученные значения погрешности находятся в пределах ±0,5 дБ.

• 7.11 Определение абсолютной погрешности измерений уровня сигнала из-за переключения входного аттенюатора (относительно 20 дБ) проводить методом прямых измерений с помощью калибратора многофункционального Fluke 9640A-LPNX.

  • 7.11.1 Собрать измерительную схему в соответствии с рисунком 3.

  • 7.11.2 Установить на выходе генератора сигнал с частотой 50 МГц и уровнем 0 дБм, аттенюатор 30 дБ. Генератор перевести в режим работы по внешнему сигналу опорной частоты.

  • 7.11.3 На анализаторе выполнить следующие установки в соответствии с руководством по эксплуатации:

• 1. Выполнить сброс на начальные установки, нажав кнопку «Нач.уст»

• 2. Установить на поверяемом анализаторе следующие параметры:

• • центральная частота 50 МГц

• • полоса пропускания 1 кГц

• • полоса видеофильтра 1 кГц

• • полоса обзора 10 кГц

• • аттенюатор 20 дБ

• • шкала: 10 дБ/дел

• • опорный уровень: -20 дБм

• • усреднение: Вкл, 50

• 7.11.4 С помощью меню «Поиск пика» измеряют амплитуду сигнала. Записывают измеренное значение в таблицу как Ропорное. Далее установить настройки согласно таблице 9 и после окончания усреднения спектрограммы измерить амплитуду маркером. Измеренные значения Ризм записать в таблицу 9.

Таблица 9

• 7.11.5 Погрешность измерений уровня сигнала из-за переключения входного аттенюатора определить по формуле (8):

АА — (Ропорное — Ризм) — (Аопорное - А),                            (8) где Ропорное - значение уровня сигнала, измеренное при ослаблении внутреннего аттенюатора анализатора 20дБ;

Ризм - значение уровня сигнала, измеренное при заданных из таблицы 9 значениях ослабления;

Аопорное-• значение ослабления 20 дБ, задаваемое внутренним аттенюатором анализатора; А - значение внутреннего ослабления, задаваемое из таблицы 9.

Результаты поверки считать положительными, если вычисленные по формуле (8) значения погрешности находятся в пределах ±0,5 дБ.

проводить методом прямых измерений с помощью калибратора многофункционального Fluke 9640A-LPNX,

• 7.12.1 Собрать измерительную схему в соответствии с рисунком 3.

• 7.12.2 Установить на выходе генератора сигнал с частотой 50 МГц и уровнем 0 дБм. Генератор перевести в режим работы по внешнему сигналу опорной частоты.

• 7.12.3 На анализаторе выполнить следующие установки в соответствии с руководством по эксплуатации:

• 1. Выполнить сброс на начальные установки, нажав кнопку «Нач.уст»

• 2. Установить на поверяемом анализаторе следующие параметры:

• • центральная частота 50 МГц

• • полоса пропускания 10 кГц

• • полоса обзора 50 кГц

• • аттенюатор 20 дБ

• • шкала: 1 дБ/дел

• • опорный уровень: 0 дБм

• • усреднение: Вкл, 20

• 7.12.4 Измерить уровень сигнала при полосе пропускания 10 кГц и записать в таблицу 10 как опорное значение. На анализаторе последовательно устанавливать полосы пропускания из таблицы 10, меняя при этом полосу обзора как указано в таблице. Измерять отклонение уровня сигнала при изменении полосы пропускания относительно опорного значения. Измерения проводить при помощи дельта-маркера. Для этого войти в меню «Маркер» и включить функцию «Дельта».

Таблица 10

Результаты поверки считать положительными, если отклонение уровня сигнала при установленных полосах пропускания относительно опорной 10 кГц не превышает ±0,15 дБ.

проводить методом прямых измерений с помощью калибратора многофункционального Fluke 9640A-LPNX. В качестве фильтра нижних частот (ФНЧ) использовать фильтры, соответствующие частоте несущей с уровнем подавления второй гармоники не менее 30 дБ.

• 7.13.1 Собрать измерительную схему в соответствии с рисунком 4.



Рисунок 4

• 7.13.2 Установить на выходе генератора сигнал с частотой 450 МГц и уровнем -30 дБм.

• 7.13.3 На анализаторе выполнить следующие установки в соответствии с руководством по эксплуатации:

• 1. Выполнить сброс на начальные установки, нажав кнопку «Нач.уст»

• 2. Установить на поверяемом анализаторе следующие параметры:

• • центральная частота: 450 МГц

• • полоса обзора: 500 Гц

• • полоса пропускания: 10 Гц

• • видеофильтр: авто

• • опорный уровень: -30 дБм

• • аттенюатор: 0 дБ

• • усреднение: Вкл, 20

• 7.13.4 Дождаться окончания усреднения спектрограммы. С помощью меню «Поиск пика» измерить уровень сигнала основной гармоники Рп. На анализаторе спектра установить значение центральной частоты в два раза больше выходной частоты генератора. После окончания усреднения спектрограммы маркером измерить уровень сигнала второй гармоники Р₂п.

• 7.13.5 Уровень гармонических искажений определить по формуле (9):

dBc = P₂fl-Pn,                                (9)

где Р₂п - уровень второй гармоники, Рп - уровень основной гармоники.

• 7.13.6 Повторить измерения на частоте сигнала 900 МГц, используя соответствующий фильтр.

Результаты поверки считать положительными, если уровень второй гармоники относительно уровня несущей не более -65дБ.

• 7.14 Определение уровня фазовых шумов проводить методом прямых измерений с помощью калибратора многофункционального Fluke 9640A-LPNX.

  • 7.14.1 Собрать измерительную схему в соответствии с рисунком 3.

  • 7.14.2 Установить на выходе генератора сигнал с частотой 1 ГГц и уровнем 0 дБм, генератор перевести в режим работы по внешнему сигналу опорной частоты.

  • 7.14.3 На анализаторе выполнить следующие установки в соответствии с руководством по эксплуатации:

• 1. Выполнить сброс на начальные установки, нажав кнопку «Нач.уст»

• 2. Установить на поверяемом анализаторе следующие параметры:

• • центральная частота: 1000 МГц

• • полоса пропускания: 10 кГц

• • видеофильтр: 10 Гц

• • полоса обзора: 100 кГц

• • опорный уровень: 0 дБм

• • усреднение: Вкл, 20

• 7.14.4 Дождаться окончания усреднения спектрограммы. С помощью меню «Маркер» включить маркер 1, с помощью меню «Поиск пика» установить маркер анализатора на максимум сигнала. Затем включить в меню «Маркер» режим дельта-маркера. Отстроить дельтамаркер от сигнала на 10 кГц, и измерить уровень сигнала при данной отстройке AMkrl (дБ). Привести данный уровень к полосе 1 Гц, рассчитав значение Рфш по формуле (10):

Рфш = AMkr 1 — 10 ■ lg( полоса пропускания /1 Гц), дБ/Гц              (10)

• 7.14.5 Повторить измерения для отстроек 100 кГц и 1 МГц при установленных полосах обзора 500 кГц и 3 МГц соответственно.

Результаты поверки считать положительными, если уровень фазовых шумов не превышает (-88 дБн/Гц) для отстройки 10 кГц, (-95 дБн/Гц) для отстройки 100 кГц и (-113 дБн/Гц) для отстройки 1 МГц.

проводить методом прямых измерений с помощью калибратора многофункционального Fluke 9640A-LPNX и генератора сигналов N5181 А.

• 7.15.1 Собрать измерительную схему в соответствии с рисунком 5. В качестве генератора 1 использовать калибратор многофункциональный Fluke 9640A-LPNX. В качестве генератора 2 использовать генератор сигналов N5181 А.

  Анализатор спектра

  Аттенюатор 10 dB

  На вход Ref IN генераторов 1 и 2

  Ref OUT _



  Генератор 1

  Генератор 2

  Рисунок 5

  Аттенюатор 10 dB

• 7.15.2 На генераторе 1 установить частоту 500 МГц, уровень -10 дБм; на генераторе 2 -(частота 1-ого генератора +100 кГц), уровень -10 дБм.

• 7.15.3 На анализаторе выполнить следующие установки в соответствии с руководством по эксплуатации:

• 1. Выполнить сброс на начальные установки, нажав кнопку «Нач.уст»

• 2. Установить на поверяемом анализаторе следующие параметры:

• • центральная частота = частоте генератора 1

• • полоса обзора: 1 кГц

• • полоса пропускания: 10 Гц

• • видеофильтр: авто

• • опорный уровень: -20 дБм

• • аттенюатор: 0 дБ

• • усреднение: Вкл, 50

• 7.15.4 При наличии опции автоматических измерений - войти в меню «Измерения» и выбрать функцию «измерение интермодуляционных искажений 3-го порядка». Провести измерение точки пересечения третьего порядка (TOI) согласно руководству по эксплуатации.

• 7.15.5 Повторить измерения для частот 1-го генератора 999 МГц; 1,9 ГГц и 2,9 ГГц (только для модификации АКИП-4205/2).

• 7.15.6 При отсутствии опции автоматических измерений определить точку пересечения третьего порядка (TOI) согласно п.п. 7.15.7 - 7.15.9.

• 7.15.7 С помощью меню «Маркер» и «Поиск пика», установить маркер анализатора поочередно на максимум одного из сигналов и регулировкой выходной мощности генераторов настроить уровни сигналов по экрану анализатора на -20 дБм.

• 7.15.8 Дождаться окончания усреднения спектрограммы и измерить уровни с помощью маркера на частотах интермодуляции:

Частота нижнего бокового тона: 2f 1 - £2,

Частота верхнего бокового тона: 2f2 - fl,

где fl - частота сигнала с генератора 1, f2 - частота сигнала с генератора 2.

• 7.15.9 Рассчитать точку пересечения третьего порядка (TOI) по формулам (11) и (12):

TOI = P(fl) + (P(f2)-P(2fl-f2))/2,                   (11)

TOI = Р (£2) + (Р (fl) - Р (2£2 - fl)) / 2,                      (12)

где P (fl) - измеренный уровень сигнала на частоте сигнала с генератора 1, Р (£2) - измеренный уровень сигнала на частоте сигнала с генератора 2,

Р (2f 1 - f2) - измеренный уровень сигнала на частоте интермодуляции 2fl - f2 (нижний боковой тон),

Р (2£2 - fl) - измеренный уровень сигнала на частоте интермодуляции 2£2 - fl (верхний боковой тон).

Результаты поверки считать положительными, если значения точки пересечения третьего порядка (TOI), вычисленные по формулам (11) и (12) не менее +10 дБ.

• 7.16 Определение уровня собственных шумов выполняется методом прямых измерений и определяется как максимальный уровень отображаемой шумовой дорожки при следующих значениях параметров анализатора: аттенюатор 0 дБ, полоса пропускания 10 Гц, полоса видеофильтра 10 Гц, полоса обзора 500 Гц, опорный уровень -60 дБ относительно 1 мВт, усреднение > 50.

  • 7.16.1 На вход анализатора спектра подключить согласованную нагрузку 50 Ом.

  • 7.16.2 На анализаторе выполнить следующие установки в соответствии с руководством по эксплуатации:

• 1. Выполнить сброс на начальные установки, нажав кнопку «Нач.уст»

• 2. Установить на поверяемом анализаторе следующие параметры:

• • предусилитель: Выкл

• • аттенюатор: 0 дБ

• • полоса пропускания: авто

• • видео фильтр: авто

• • опорный уровень: -60 дБм

• • усреднение: Вкл, 50

• • начальную и конечную частоты устанавливать в соответствии с таблицей 12.

• 7.16.3 Дождаться окончания усреднения спектрограммы.

• 7.16.4 При помощи меню «Поиск пика» произвести измерения максимального уровня отображаемой шумовой дорожки на экране прибора. Записать частоту максимально измеренного значения уровня Fmax в таблицу 12.

• 7.16.5 Установить частоту, определенную по п. 7.16.4 в качестве центральной. Для этого войти в меню «Маркер—►» и выбрать функцию «Установить частоту маркера на центр».

• 7.16.6 На анализаторе выполнить следующие установки: полоса пропускания: 10 Гц, видеофильтр: 1 Гц, полоса обзора 500 Гц. Определить максимальный уровень отображаемой шумовой дорожки при данных установках. Записать измеренный уровень собственных шумов в таблицу 12.

• 7.16.6 Повторить измерения для остальных диапазонов частот, указанных в таблице 11.

• 7.16.7 Повторить измерения по п.п. 7.16.1 - 7.16.6, включив в меню «Уровень» встроенный предусилитель.

Таблица 11

Примечание:

поверка в диапазоне частот свыше 2,1 ГГц проводится только для модификации АКИП-4205/2

Результаты поверки считать положительными, если уровень собственных шумов

анализатора не превышает значений, приведенных в таблице 12

Таблица 12

Продолжение таблицы 12

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

• 8.1 При положительных результатах поверки шунтов оформляется свидетельство о поверке в соответствии с приказом Минпромторга России от 02.07.2015 № 1815 "Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке".

• 8.2 При отрицательных результатах поверки приборы не допускаются к дальнейшему



применению, свидетельство о поверке аннулируется и выдается изве ние о непригодности.

Главный метролог АО «ПриСТ»

Начальник отдела испытаний и сертификации
