Методика поверки «Счетчики тепла "Гефест" » (СЭТ.469333.100 МП )

УТВЕРЖДАЮ

Государственная система обеспечения единства измерений Счетчики тепла «Гефест»

МЕТОДИКА ПОВЕРКИ

СЭТ.469333.100 МП

г. Омск

2017 г.

Настоящая методика поверки распространяется на счетчики тепла «Гефест» (далее по тексту — счетчики), выпускаемых по СЭТ.469333.100 ТУ, и устанавливает методику их первичной и периодической поверок.

Интервал между поверками - четыре года.

• 1.1 При проведении поверки выполняют операции, приведенные в таблице 1. Таблица 1 - Операции поверки

  Наименование операции	Номер пункта методики поверки	Проведение операции при поверке
  		первичной	периодической
  Внешний осмотр	7.1	+	+
  Проверка герметичности	7.2	+	+
  Опробование	7.3	+	+
  Идентификация программного обеспечения	7.4	+	+
  Определение относительной погрешности измерений объема теплоносителя	7.5	+	+
  Определение относительной погрешности измерений разности температур теплоносителя	7.6	+	+
  Определение абсолютной погрешности измерений температуры теплоносителя	7.7	+	+
  Проверка импульсного выхода*	7.8	+	+
  * Для модификаций Гефест хх.хх.1

1.2 Если при проведении той или иной операции поверки получен отрицательный

результат, поверку прекращают, счетчик признается непригодным к дальнейшей эксплуатации, выдается извещение о непригодности, с указанием причин непригодности.

• 2.1 При проведении поверки применяют основные и вспомогательные средства поверки, приведенные в таблице 2.

• 2.2 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик счетчика с требуемой точностью.

К проведению поверки допускаются лица, изучившие настоящую методику поверки, эксплуатационную документацию на счетчики и средства их поверки, прошедшие обучение в качестве поверителей и работающие в организации, аккредитованной в соответствии с законодательством Российской Федерации об аккредитации в национальной системе аккредитации.

Таблица 2 - Основные и вспомогательные средства поверки

При проведении поверки необходимо соблюдать требования безопасности, установленные ГОСТ 12.2.007.0-75 «ССБТ. Изделия электротехнические. Общие требования безопасности», Приказом Минтруда РФ №328н от 24 июля 2013 г., Приказом Минэнерго РФ №115 от 24.03.2003 г., и специальные требования безопасности, установленные в эксплуатационной документации на счетчики и средства их поверки.

При проведении поверки должны соблюдаться нормальные условия измерений:

• - температура окружающего воздуха, °C                                        (20±5);

• - относительная влажность окружающего воздуха, %                        от 30 до 80;

• - атмосферное давление, кПа (мм рт. ст.)                  от 84,0 до 106,7 (от 630 до 800);

• - температура воды (поверочной среды), °C                                      (20±5);

• - изменение температуры поверочной среды в ходе поверки, °С/ч, не более              3.

• - внешние электрические и магнитные поля, кроме Земного                 отсутствуют.

• 6.1 Потребитель, предъявляющий счетчик в поверку, должен предоставить паспорт на счетчик и настоящую методику поверки (по требованию организации, проводящей поверку).

• 6.2 При проведении периодической поверки рекомендуется заменить автономный источник питания счетчика на новый.

• 6.3 Выдержать счетчик в помещении, где проводится поверка в нормальных условиях измерений, приведенных в разделе 5 настоящей методики, не менее двух часов.

• 6.4 Подготовить к работе основные и вспомогательные средства поверки в соответствии с требованиями их эксплуатационной документации.

• 7 Проведение поверки

• 7.1.1 При проведении внешнего осмотра устанавливают:

• - отсутствие видимых механических повреждений и дефектов, в том числе и покрытия, ухудшающих внешний вид счетчика и препятствующих его применению;

• - соответствие комплектности, внешнего вида и маркировки требованиям эксплуатационной документации;

• - целостность пломб завода-изготовителя.

• 7.1.2 Результаты внешнего осмотра считают положительными, если:

• - на счетчике отсутствуют механические повреждения и дефекты, ухудшающие внешний вид и препятствующие его применению;

• - комплектность, внешний вид и маркировка соответствует требованиям эксплуатационной документации;

• - пломбы завода-изготовителя не имеют видимых повреждений.

• 7.2.1 Поверку герметичности счетчика проводят путем подачи теплоносителя под давлением 2,4 МПа во внутреннюю часть корпуса датчика расхода счетчика. Теплоноситель подается с помощью гидравлической опрессовочной установки.

• 7.2.2 Испытательное давление увеличивают постепенно, не допуская гидравлического удара. Время выдержки датчика расхода счетчика под избыточным давлением - не менее 15 минут.

• 7.2.3 Результаты проверки герметичности считают положительными, если в ходе проверки в местах соединений и на корпусе датчика расхода не наблюдается отпотевания, каплепадений или течи воды, а также спада давления воды в гидравлической опрессовочной установке.

• 7.3.1 Счетчик устанавливают на установку поверочную в соответствии с требованиями эксплуатационной документации на счетчик и установки поверочной.

• 7.3.2 Задается расход теплоносителя, соответствующий номинальному расходу счетчика-Сном.

• 7.3.3 Собирается рабочее место согласно схеме соединений, приведенной на рисунке А. 1 для исполнений «Гефест xx.xx.R», на рисунке А.2 для исполнений «Гефест хх.хх.М» или рисунке А.З для исполнений «Гефест xx.xx.F».

• 7.3.3 Результаты опробования считают положительными, если:

• - по мере прохождения теплоносителя через счетчик происходит увеличение значения измеренного объема, регистрируется расход теплоносителя;

• - показания, считанные приложением WMBusTools, соответствуют показаниям индикаторов счетчиков.

• 7.4.1 Путем длительного, не менее 5 с, нажатия кнопки (для исполнений «Гефест xx.Vx.x») или замыкания магнитоуправляемого контакта (для исполнений «Гефест хх.Ах.х») счетчик переводят в режим индикации служебных параметров (при этом два левых символа на индикаторе должны быть «Рг»). Считать номер версии программного обеспечения.

• 7.4.2 Кратковременным нажатием кнопки (для исполнений «Гефест xx.Vx.x») или замыкания магнитоуправляемого контакта (для исполнений «Гефест хх.Ах.х») счетчик переводят в режим индикации цифрового идентификатора программного обеспечения (при этом два левых символа на индикаторе должны быть «Id»). Считать цифровой идентификатор ПО.

• 7.4.3 Результаты идентификации программного обеспечения считают положительными, если идентификационные признаки программного обеспечения счетчика соответствуют приведенным в таблице 3.

Таблица 3

7.5 Определение относительной погрешности измерений объема теплоносителя

• 7.5.1 Определение относительной погрешности измерений объема теплоносителя проводят при значениях объемного расхода G, м³/ч, и разности температур Д/, °C, теплоносителя, приведенных в таблице 4.

Таблица 4

• 7.5.2 Для создания необходимой разности температур теплоносителя Д/, °C, датчик температуры с красной трубкой (лентой) вместе с термометром сопротивления помещают в калибратор температуры, датчик температуры с синей трубкой (лентой) вместе со вторым термометром сопротивления устанавливают на измерительном участке установки поверочной. Температуру в калибраторе температуры /_Э1. °C, контролируют по первому термометру сопротивления, температуру теплоносителя в установке поверочной Дг, °C, контролируют по второму термометру сопротивления. Разность температур Д/, °C, контролируют по показаниям термометров сопротивления.

Примечание - Допускается определять температуру теплоносителя в установке поверочной по каналу измерения температуры установки поверочной в случае его наличия и при достаточном уровне точности.

• 7.5.3 Проводят измерение накопленного объема теплоносителя, прошедшего через счетчик К_сч i, м³, и установку поверочную V, м³, в течение не менее 5 мин для каждого режима, приведенного в таблице 4 (на 1-ом режиме измеренное значение объема теплоносителя счетчиком должно быть не менее 0,003 м³). Температуру теплоносителя в установке поверочной и калибраторе температуры фиксируют в начале и конце измерений по показаниям счетчика и t2, °C и термометров сопротивления Гя и t₃2, °C.

• 7.5.4 Для каждого режима определяют относительную погрешность измерений объема теплоносителя <5Vi, %, по формуле:

5Ц =       ■ 100 %.                                (1)

i

• 7.5.5 Относительная погрешность измерений объема теплоносителя при каждом режиме измерений <5 Vi, %, не должна превышать установленных пределов ± (2 + 0,02 Gb/G) %, где Gb - верхний предел расхода теплоносителя, равный 1,2 м³ для счетчика Гефест 06 и 3,0 м³ для счетчика Гефест 15.

• 7.6.1 По результатам измерений температур по 7.5.4 настоящей методики для каждого режима определяют относительную погрешность измерений разности температур теплоносителя <5А^, %, по формуле:

5Ati =                . юо %,                          (2)

ССэ1 1 ^Э2 1)

где       177 ~ средняя температура, измеренная датчиками температуры счетчика, при i-ом

режиме измерений, °C;

t₃₁₁, t₃₂ j - средняя температура, измеренная термометрами сопротивления, при i-ом режиме измерений, °C.

• 7.6.2 Среднюю температуру t[, °C, определяют по формуле: где ti н - температура, измеренная в начале i-ro режима измерений, °C;

ti _к - температура, измеренная в конце i-ro режима измерений, °C.

• 7.6.3 Для каждого режима измерений определяют действительное значение разности температур теплоносителя АЛ, °C, по формуле:

Atj = t_{31 t} — t₃2 ].                                              (4)

• 7.6.4 Относительная погрешность измерений разности температур теплоносителя при каждом режиме измерений d’Afj, %, не должна превышать установленных пределов ± (0,5 + З А/н / Af) %, где А/н - нижний предел диапазона измерений разности температур теплоносителя, равный 3 °C.

• 7.7.1 Датчики температуры счетчика вместе с термометром сопротивления помещают в калибратор температуры.

• 7.7.2 В калибраторе температуры последовательно устанавливают температуру 5, 25, 50, 75 и 95 °C. После установления заданной температуры снимают показания температуры теплоносителя со счетчика Л и ti, °C и термометра сопротивления /_э, °C.

• 7.7.3 Определяют абсолютные погрешности измерений температуры теплоносителя A/i, А/₂, °C, по формулам:

Ati = ti - С_э,                                           (5)

At ₂ -t₂~t₃.                                    (6)

• 7.7.4 Абсолютная погрешность измерений температуры теплоносителя At, °C, не должна превышать установленных пределов ±(0,5 + 0,0057) °C, где t - температура теплоносителя, измеренная датчиком температуры счетчика, °C.

• 7.8.1 Установить счетчик на установку поверочную. Для создания необходимой разности температур теплоносителя At, °C, датчик температуры с красной трубкой (лентой) вместе термометром сопротивления помещают в калибратор температуры, датчик температуры с синей трубкой (лентой) вместе со вторым термометром сопротивления устанавливают на измерительном участке установки поверочной. Температуру в калибраторе температуры °C, контролируют по первому термометру сопротивления, температуру теплоносителя в установке поверочной t₃2, °C, контролируют по второму термометру сопротивления. Разность температур At, °C, контролируют по показаниям термометров сопротивления.

• 7.8.2 Собрать рабочее место согласно схеме соединений, приведенной на рисунке А.4.

• 7.8.3 Задать расход рабочей жидкости равный номинальному расходу счетчика (для исполнений Гефест Об.хх.1 (7_НОм = 0,6 м³/ч; для Гефест 15.xx.I G_H0M = 1,5 м³/ч;). Установить в калибраторе температуры температуру, превышающую температуру рабочей жидкости на измерительном участке установки поверочной:

• - (/_Э2, + Ю) °C для исполнений «Гефест Об.хх.1»;

• - (^э2, + 4) °C для исполнений «Гефест 15.хх.1».

• 7.8.4 После установления заданного расхода рабочей жидкости в установке поверочной и температурного режима в калибраторе температуры наблюдать на экране осциллографа один импульс за каждую минуту. Длительность импульсов должна составлять не менее 40 мс. Через 10 мин убедиться, что показания счетчика изменились на 0,0010 Гкал.

• 8.1 Результаты поверки оформляют протоколом поверки произвольной формы.

• 8.2 Положительные результаты первичной поверки оформляют оттиском поверительного клейма в паспорте на счетчик. Схемы пломбировки от несанкционированного доступа, обозначения места нанесения знака поверки на счетчик приведено в приложении Б.

• 8.3 Положительные результаты периодической поверки оформляют свидетельством о поверке. Схемы пломбировки от несанкционированного доступа, обозначения места нанесения знака поверки на счетчик приведено в приложении Б.

• 8.4 При отрицательных результатах первичной поверки счетчик считают непригодным и к эксплуатации не допускают.

• 8.4 При отрицательных результатах периодической поверки счетчик считают непригодным и к эксплуатации не допускают, свидетельство о поверке аннулируют, оттиск поверительного клейма гасят и выдают извещение о непригодности, с указанием причин непригодности.

Приложение А

(обязательное)

Схема соединений для проверки импульсного выхода счетчика

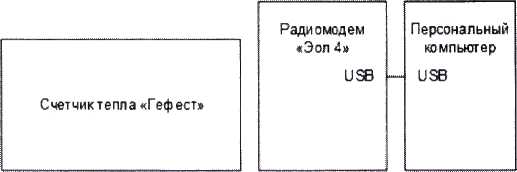

Рисунок А.1 - Схема соединений для опробования счетчиков «Гефест xx.xx.R»

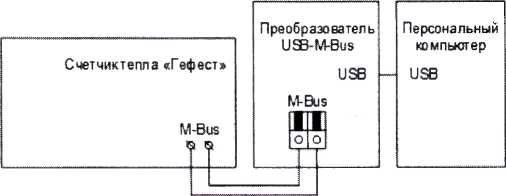

Рисунок А.2 - Схема соединений для опробования счетчиков «Гефест хх.хх.М»

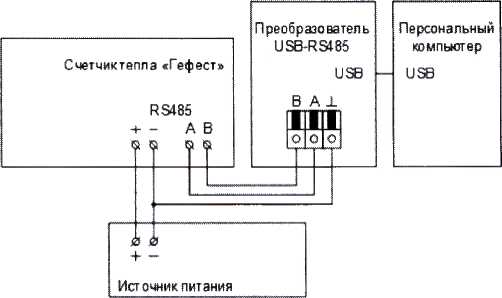

Рисунок А.З - Схема соединений для опробования счетчиков «Гефест xx.xx.F»

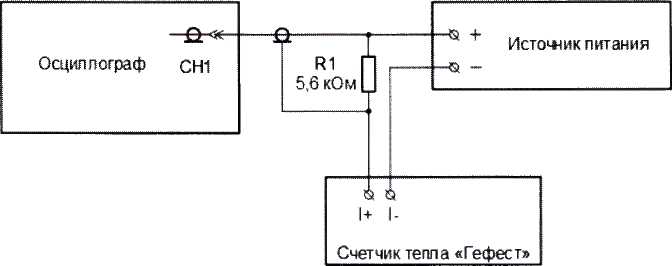

Рисунок А.4 - Схема соединений для проверки импульсного выхода счетчиков «Гефест хх.хх.1»

Приложение Б (обязательное)

Схемы пломбировки от несанкционированного доступа,

обозначения места нанесения знака поверки

а)

\

р^

Пломбировочные отверстия

р^

=-< /

\/

Пломбировочные отверстия

,_ZX \

/

в)

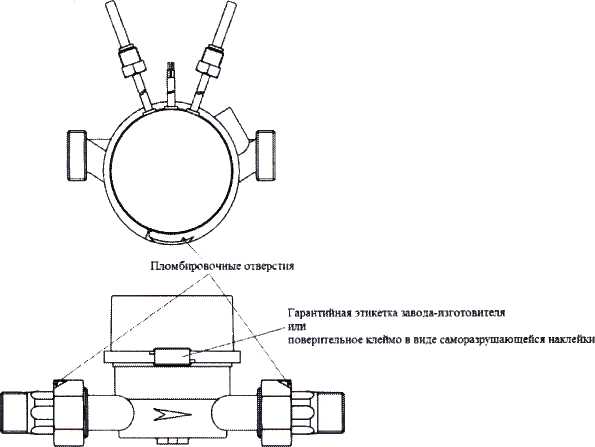

а) - счетчик тепла «Гефест xx.Vx.x

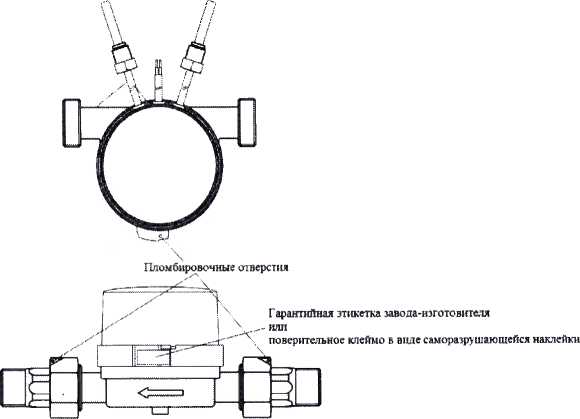

б) - счетчик тепла «Гефест xx.Al.x

в) - счетчик тепла «Гефест хх.А2.х

Рисунок Б.1 - Схема пломбировки от несанкционированного доступа, обозначения места нанесения знака поверки
