ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт расходометрии» Государственный научный метрологический центр

ФГУП «ВНИИР»

ИНСТРУКЦИЯ

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Резервуары (танки) стальные прямоугольные с криволинейными днищами речных наливных судов, номинальной вместимостью от 270 до 470 м3

МЕТОДИКА ПОВЕРКИ

МП 0922-7-2018

Кондаков А.В.

272-62-75; 272-54-55

Казань 2018 г.

Предисловие

1 РАЗРАБОТАНА

Федеральным государственным унитарным предприятием Всероссийским научно-исследовательским институтом расходометрии Государственным научным метрологическим центром

(ФГУП «ВНИИР»)

ИСПОЛНИТЕЛИ:

А.В. Кондаков, В. М. Мигранов

2 УТВЕРЖДЕНА

ФГУП «ВНИИР» 23 июля 2018 г.

3 ВВЕДЕНА ВПЕРВЫЕ

Содержание

Стр.

рулетки

Приложение А

Приложение Б

Приложение В

Приложение Г

Приложение Д

Библиография

Государственная система обеспечения единства измерений

Резервуары (танки) стальные прямоугольные с криволинейными днищами речных наливных судов, номинальной вместимостью от 270 до 470 м1 2 3. Методика поверки МП 0922-7-2018

  • 3 ОПРЕДЕЛЕНИЯ

В настоящей инструкции применяют следующие термины с соответствующими определениями:

  • 3.1 резервуар (танк) прямоугольный речного наливного судна: Стальной сосуд прямоугольной формы с вертикальными, непроницаемыми продольными и поперечными переборками (стенками), и криволинейным днищем, с индивидуальной градуировочной таблицей, предназначенный для хранения нефти и нефтепродуктов и измерений их объема (массы) совместно со средствами измерений уровня, плотности и температуры.

Переборки представляют собой обшивку из листовой стали, подкрепленную силовым набором.

Днище представляет поверхность, образованную вогнутой и выпуклой цилиндрическими поверхностями (рисунок А. 1).

  • 3.2 поверка танка наливного судна (далее - танк): Совокупность операций, выполняемых организациями, аккредитованными на право поверки с целью определения вместимости и градуировки танка, составления и утверждения градуировочной таблицы, установления пригодности танка к применению.

  • 3.3 градуировочная таблица: Зависимость вместимости от уровня наполнения тан-ка при нормированном значении температуры, равной 20 °C. Таблицу прилагают к свидетельству о поверке танка и применяют для определения объема жидкости в нем.

  • 3.4 градуировка танка : Операция поверки по установлению зависимости вместимости танка от уровня его наполнения с целью составления градуировочной таблицы.

  • 3.5 вместимость танка: Внутренний объем танка, который может быть наполнен жидкостью до определенного уровня.

  • 3.6 номинальная вместимость танка: Вместимость танка, соответствующая предельному уровню наполнения его, установленная нормативным документом для конкретного типа.

  • 3.7 действительная (фактическая) полная вместимость танка: Вместимость танка, соответствующая предельному уровню его наполнения, полученная по результатам измерений параметров танка при поверке.

  • 3.8 посантиметровая вместимость танка: Объем жидкости в танке, соответствующий уровню налитых в него доз жидкости, приходящихся на 1 см высоты наполнения.

  • 3.9 коэффициент вместимости: Вместимость, приходящаяся на 1 мм высоты наполнения.

  • 3.10 точка касания дна измерительной трубы грузом рулетки: Точка на дне измерительной трубы танка, которой касается груз измерительной рулетки при измерениях базовой высоты танка и от которой проводят измерения уровня нефти и нефтепродуктов и воды при эксплуатации танка.

  • 3.11 базовая высота танка : Расстояние от точки касания дна измерительной трубы грузом рулетки до верхнего края измерительной трубы.

3 12 уровень жидкости (высота наполнения) : Расстояние по вертикали между свободной поверхностью жидкости и точкой касания дна измерительной трубы грузом рулетки.

  • 3.13 рабочая зона: Пространство, ограниченное по высоте 2 м над уровнем площадки, на которой находятся места постоянного или непостоянного (временного) пребывания специалистов при поверке танка - по ГОСТ 12.1.005.

  • 3.14 геометрический метод поверки танка: Метод поверки танка, заключающийся в определении вместимости танка по результатам измерений его геометрических параметров.

  • 4 МЕТОД ПОВЕРКИ

    • 4.1 Поверку танка проводят геометрическим методом

      • 4.1.1 Вместимость танка определяют по результатам измерений длины, ширины и высоты стенки танка и параметров днища (рисунок А.2). При этом по поперечным переборкам измеряют только ширину поясов.

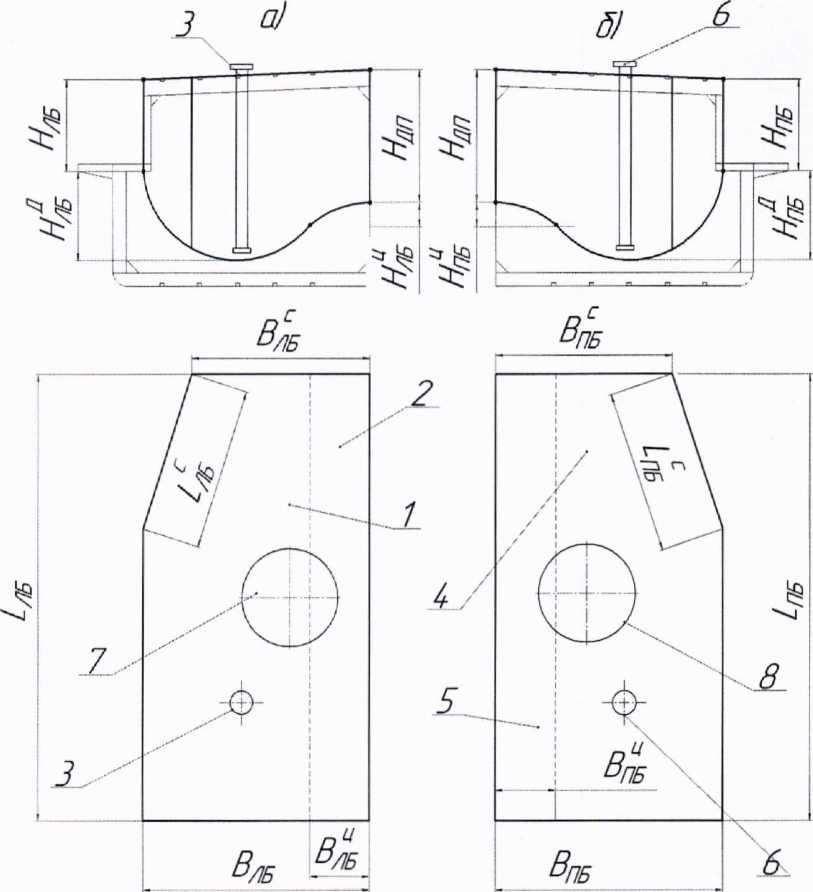

      • 4.1.2 При поверке танка со скошенной частью (рисунок А.З) вместимость его определяют суммированием вместимостей прямолинейной и скошенной частей танка по результатам измерений длины, ширины и высоты поясов и параметров днища, образованных в прямолинейной и скошенной частях танка.

      • 4.1.3 Измерения параметров проводят изнутри танка.

  • 5 ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

    • 5.1 Требования к погрешности измерений параметров танка

5.1.1 Пределы допускаемой погрешности измерений параметров танка приведены в таблице 1.

Таблица!

Наименование

параметра

Пределы допускаемой погрешности измерений параметра танка номинальной вместимостью, м3

270-370

470

Длина переборки, мм

±6,0

±6,5

Ширина переборки, мм

±6,0

±6,5

Высота переборки, мм

±6,0

±6,5

Объем внутренних деталей, м3

± 0,020

±0,025

  • 5.1.2 При соблюдении указанных в таблице 1 пределов допускаемой погрешности измерений погрешность определения вместимости танка будет находиться в пределах :

± 0,25 %                                              270 м3,370 м3 ;

± 0,20 %   —470 м3.

  • 5.1.3 Значение погрешности измерения вместимости танка приводят на титульном листе градуировочной таблицы.

  • 5.2 Требования по применению рабочих эталонов и вспомогательных средств поверки

    • 5.2.1 При поверке танка применяют рабочие эталоны и вспомогательные средства поверки.

      • 5.2.1.1 Рулетку измерительную 2-го класса точности с верхними пределами измерений 10; 20 и 30 м по ГОСТ 7502.

      • 5.2.1.2 Рулетку измерительную с грузом 2-го класса точности с верхними пределами измерений 5; 10 м.

      • 5.2.1.3 Нивелир по ГОСТ 10528 с двумя телескопическими рейками, длиной не менее 3000 мм, оборудованными круглыми уровнями, с приспособлениями, обеспечивающих позиционирование в вертикальной и горизонтальной плоскостях.

      • 5.2.1.4 Линейку измерительную металлическую с диапазоном измерений 0-1000 мм по ГОСТ 427.

      • 5.2.1.5 Термометр с ценой деления 1° С и диапазоном измерений от 0 до 50° С по ГОСТ 28498.

      • 5.2.1.6 Газоанализатор типа АНТ-2М по [2].

      • 5.2.1.7 Динамометр с диапазоном измерений 0-100 Н по ГОСТ 13837.

    • 5.2.2 Вспомогательные средства поверки: мел, щетки (металлические), лестницы переносные две штуки длиной не менее 3 метров и шириной не более 500 мм, микрокалькулятор.

    • 5.2.3 Рабочие эталоны должны быть аттестованы в соответствующем порядке.

    • 5.2.4 Допускается применение других, вновь разработанных или находящихся в эксплуатации средств поверки, удовлетворяющих по точности и пределам измерений требованиям настоящей инструкции.

  • 6 ТРЕБОВАНИЯ К ОРГАНИЗАЦИИ ПРОВЕДЕНИЯ ПОВЕРКИ

    • 6.1 Танки подлежат поверке организациями, аккредитованными на право поверки.

    • 6.2 Устанавливают следующие виды поверок танка:

  • - первичную, которую проводят после строительства танка перед его вводом в эксплуатацию и капитального ремонта;

  • - периодическую, которую проводят по истечении срока действия градуировочной таблицы и при внесении в танк конструктивных изменений, влияющих на его вместимость;

  • - внеочередную, которую проводят при изменении значения базовой высоты при её ежегодных измерениях более чем на 0,1%.

Первичную поверку танков проводят после их гидравлических испытаний.

  • 7 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ И ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

    • 7.1 Поверку танка проводит физическое лицо, прошедшее курсы повышения квалификации и аттестованное в качестве поверителя в установленном порядке.

    • 7.2 К поверке танка допускают лиц, изучивших настоящую инструкцию, техническую документацию на танк и наливного судна и их конструкцию, средства поверки танка и прошедших обучение по 7.1 и инструктаж по безопасности труда в соответствии с ГОСТ 12.0.004.

    • 7.3 Лица, проводящие измерения, надевают спецодежду по ГОСТ 12.4.310, спецобувь по ГОСТ 12.4.137, строительную каску по ГОСТ 12.4.087, рукавицы по ГОСТ 12.4.010.

    • 7.4 Содержание вредных паров и газов в воздухе внутри танка на высоте до 2000 мм не должно превышать санитарных норм, установленных ГОСТ 12.1.005.

    • 7.5 Измерения параметров танка во время грозы категорически запрещены.

    • 7.6 Для освещения в темное время суток или при необходимости в дневное время суток при проведении измерений применяют светильники во взрывозащищенном исполнении.

    • 7.7 Применяемые лестницы должны быть оббиты резиновой лентой в нижней части лаг, для предотвращения скольжения по днищу танка.

  • 7.7 Перед началом поверки танка проверяют исправность:

  • - лестниц с поручнями и подножками;

  • - помостов с ограждениями.

  • 7.8 При измерениях параметров танка с применением лестницы, необходима фиксация лестницы привязью в верхней части к силовому элементу танка, в нижней части лестницы, фиксацию обеспечивает специалист, входящих в группу лиц.

  • 7.9 В процессе измерений параметров танка обеспечивают двух или трех кратный обмен воздуха внутри танка. При этом анализ воздуха на содержание вредных паров и газов проводят через каждый час.

  • 7.10 Продолжительность работы внутри танка не более 4-х часов, после каждой четырехчасовой работы - перерыв на один час.

  • 7.11 Измерения параметров при поверке танка проводят группой лиц не менее четырех человек, включающая одного поверителя, прошедших курсы повышения квалификации в соответствии с 7.1.

  • 8 УСЛОВИЯ ПОВЕРКИ

    • 8.1 При поверке соблюдают следующие условия.

      • 8.1.1 Измерения параметров танка проводят изнутри его.

      • 8.1.2 Для проведения измерений параметров танка его освобождают от остатков нефти и нефтепродуктов, зачищают, пропаривают (при необходимости), промывают и вентилируют.

      • 8.1.3 Температура окружающего воздуха и воздуха внутри танка: (20 ± 15)°С.

  • 9 ПОДГОТОВКА К ПОВЕРКЕ

    • 9.1 При подготовке к поверке проводят следующие работы.

      • 9.1.1 Изучают техническую документацию на танк, наливное судно и средства поверки.

      • 9.1.2 Подготавливают средства поверки к работе согласно технической документации на них, утвержденной в установленном порядке.

    • 9.2 Подготавливают танки к проведению необходимых измерений.

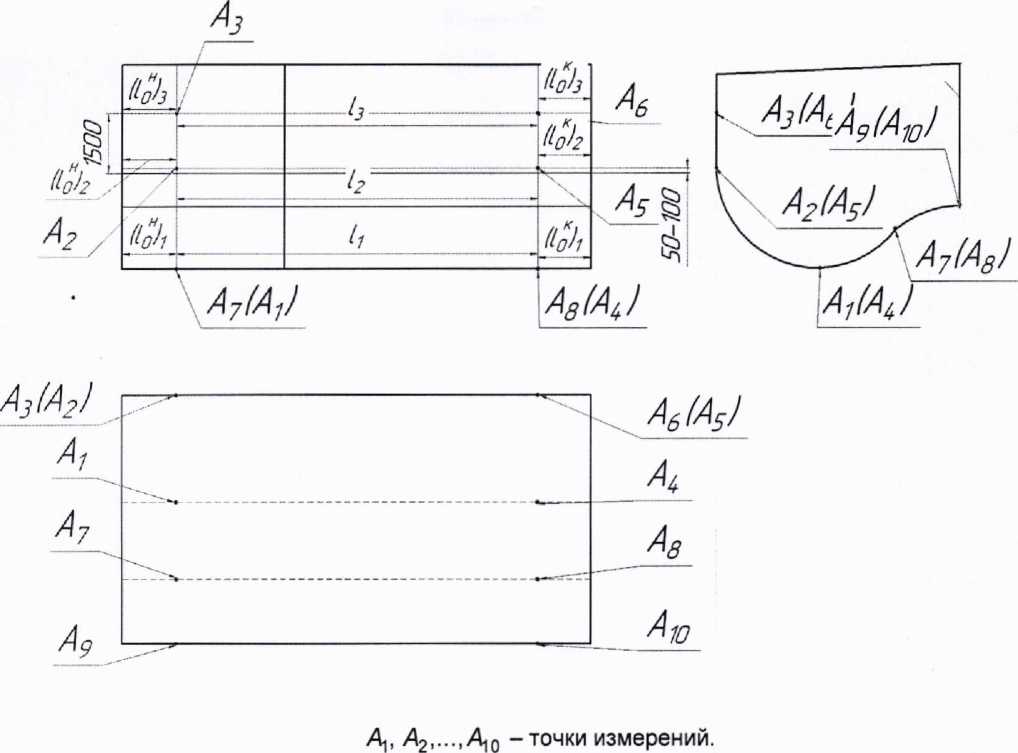

      • 9.2.1 Подготавливают точки измерений на днище и на боковой переборке в следующей последовательности (рисунки А.5, А.6):

а) на стенке бортовой переборки мелом отмечают точку А2 с координатами:

  • - в горизонтальной плоскости, отсчитываемой от поперечной переборки, находя-щейся ближе к носовой части судна) (/g j равной в пределах 500 мм;

  • - в вертикальной плоскости, отсчитываемой от сварного шва равной в пределах 50-100 мм от горизонтального сварного шва в месте примыкания бортовой стенки и вогнутой цилиндрической поверхности (поз. 2-3 рисунок А. 1);

б) на стенке бортовой переборки мелом отмечают точку А5 с координатами:

  • - в горизонтальной плоскости, отсчитываемой от поперечной переборки, находящейся ближе к кормовой части судна) [Iq ) равной в пределах 500 мм;

  • - в вертикальной плоскости, отсчитываемой от сварного шва равными в пределах 50-100 мм от горизонтальной сварного шва в месте примыкания бортовой стенки и вогнутой цилиндрической поверхности (поз. 2-3 рисунок А.1);

в) на стенке бортовой переборки мелом отмечают точку с координатами:

  • - в горизонтальной плоскости, отсчитываемой от поперечной переборки, находящейся ближе к носовой части судна) (/£ ) равной в пределах 500 мм;

  • - в вертикальной плоскости, отсчитываемой от сварного шва равной в пределах 1500 мм от горизонтального сварного шва в месте примыкания бортовой стенки и вогнутой цилиндрической поверхности (поз. 2-3 рисунок А. 1);

г) на стенке бортовой переборки мелом отмечают точку Ag с координатами:

  • - в горизонтальной плоскости, отсчитываемой от поперечной переборки, находящейся ближе к кормовой части судна) (/£ ] равной в пределах 500 мм;

  • - в вертикальной плоскости, отсчитываемой от сварного шва равными в пределах 1500 мм от горизонтальной сварного шва в месте примыкания бортовой стенки и вогнутой цилиндрической поверхности (поз. 2-3 рисунок А.1);

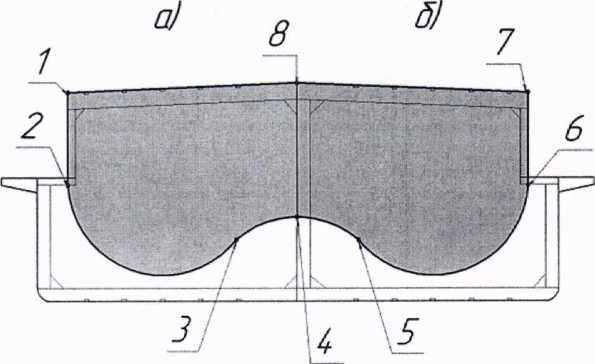

д) на днище левого танка (поз. 2-3 рисунок А.1) мелом отмечают точку Д (рисунок А.5, А.6) с координатами:

  • - в горизонтальной плоскости, отсчитываемой от поперечной переборки, находящейся ближе к носовой части судна) (/£ ) равной в пределах 500 мм;

  • - в вертикальной плоскости, как приближенное расположение точки на нижней образующей цилиндрической поверхности;

е) на центральной части днища левого танка (поз. 3-4) мелом отмечают точку А(рисунок А.5, А.6) с координатами:

  • -  в горизонтальной плоскости, отсчитываемой от поперечной переборки, находящейся ближе к кормовой части судна) (/£ j равной в пределах 500 мм;

  • - в вертикальной плоскости - в точке, расположенной на горизонтальной сварном шве в месте примыкания поверхности центральной части днища и диаметральной продольной переборки;

ж) на центральной части днища левого танка отмечают точку А7 с координатами:

  • - в горизонтальной плоскости, отсчитываемой от поперечной переборки, находящейся ближе к носовой части судна) (/£| равной в пределах 500 мм;

  • -  в вертикальной плоскости, на сварном шве сопряжения вогнутой поверхности (поз. 2-3 рисунок А.1) и выпуклой поверхности (поз. 3-7 рисунок А.1);

и) на центральной части днища левого танка отмечают точку Аб с координатами:

  • - в горизонтальной плоскости, отсчитываемой от поперечной переборки, находящейся ближе к кормовой части судна) (/£ ) равной в пределах 500 мм;

  • -  в вертикальной плоскости, на сварном шве сопряжения вогнутой поверхности (поз. 2-3 рисунок А.1) и выпуклой поверхности (поз. 3-7 рисунок А.1).

к) на диаметральной переборке левого танка отмечают точку Ад с координатами:

  • -  в горизонтальной плоскости, отсчитываемой от поперечной переборки, находящейся ближе к носовой части судна) (/g ) равной в пределах 500 мм;

  • -  в вертикальной плоскости, на сварном шве сопряжения выпуклой поверхности (поз. 3-7 рисунок А.1) и диаметральной переборкой;

л) на диаметральной переборке левого танка отмечают точку До с координатами:

  • - в горизонтальной плоскости, отсчитываемой от поперечной переборки, находящейся ближе к кормовой части судна) I/q \ равной в пределах 500 мм;

- в вертикальной плоскости, на сварном шве сопряжения выпуклой поверхности (поз. 3-7 рисунок А.1) и диаметральной переборкой.

Обозначения «к» и «н» соответствуют терминам: «корма» и «нос».

  • 9.2.2 Выполняя аналогичные операции по 9.2.1 проводят подготовку танков правого борта с учетом зеркальной симметрии конструкции.

  • 10 ОПЕРАЦИИ ПОВЕРКИ

    • 10.1 При проведении поверки танка выполняют операции, указанные в таблице 2.

Таблица 2

Наименование операции

Номер пункта, подпункта Инструкции

Внешний осмотр

11.1

Измерения высот параметров танка:

11.2

- измерение высоты танка по борту

11.2.1

- измерение высоты днища

11.2.2

- измерение высоты диаметральной переборки танка

11.2.3

- измерение высоты центральной части днища

11.2.4

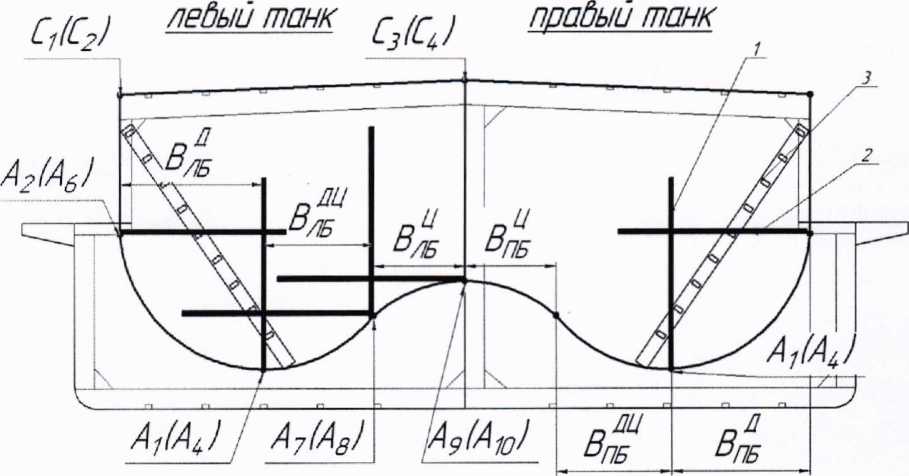

Измерения ширин параметров танка:

11.3

- измерение ширины днища

11.3.1

- измерение ширины центральной части днища

11.3.2

- измерение длины дуги центральной части днища

11.3.3

- измерение ширины носового скоса в нижней части днища

11.3.4

Измерения длин параметров танка:

11.4

- измерение длины борта танка

11.4.1

- измерение длины днища танка

11.4.2

- измерение центральной части днища

11.4.3

- измерение длины диаметральной переборки

11.4.4

- измерение длины нижнего скоса кормовых танков

11.4.5

Измерения параметров верхнего скоса носовых и кормовых танков

11.5

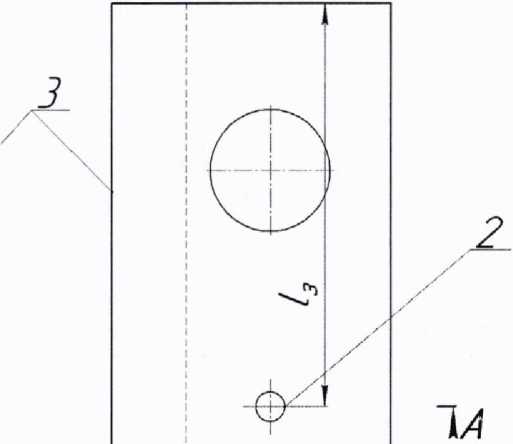

Измерения координаты точки измерений базовой высоты и уровня жидкости

11.6

Измерение высоты превышения точки касания дна измерительной трубы грузом рулетки

11.7

Определение объемов внутренних деталей

11.8

Измерение базовой высоты танка

11.9

  • 11 ПРОВЕДЕНИЕ ПОВЕРКИ ТАНКА

    • 11.1 Внешний осмотр

      • 11.1.1 При внешнем осмотре танка проверяют:

  • - соответствие конструкции и внутренних деталей танка технической документации (паспорту) на него;

  • - наличие необходимой арматуры и оборудования;

  • - исправность лестниц (трапов) и помостов;

-чистоту внутренней поверхности танка;

- отсутствие деформаций стенок поясов, препятствующих проведению измерений линейных размеров (параметров) танка.

  • 11.1.2 По результатам внешнего осмотра устанавливают возможность применения геометрического метода поверки танка в соответствии со схемой измерений.

  • 11.2 Измерения высот параметров танка

Измерения высот параметров танка проводят с применением нивелира с рейкой и измерительной рулеткой с грузом.

  • 11.2.1 Измерение высоты танка по борту.

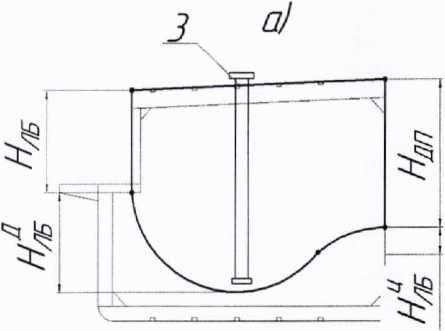

Измерения высоты танка по борту НЛБ (рисунок А.8) проводят с применением лестницы и измерительной рулетки с грузом.

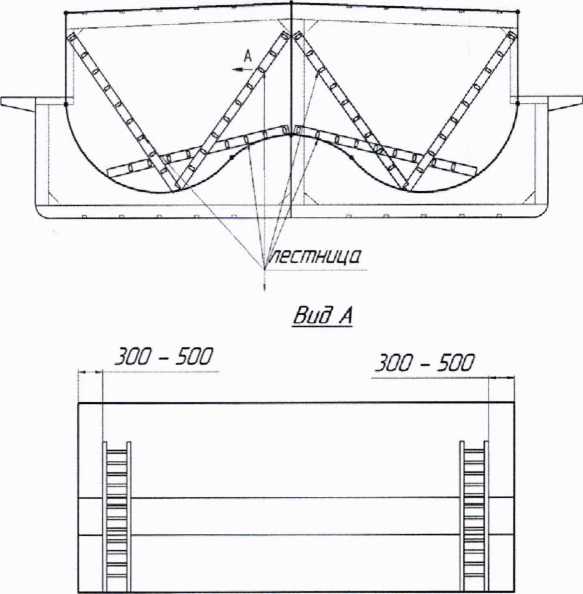

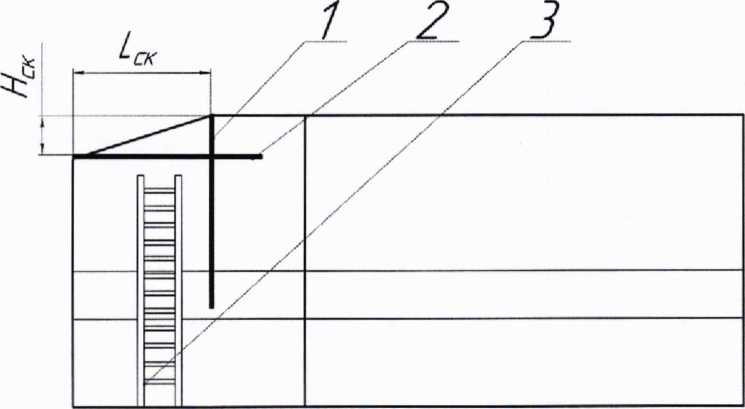

Схема расположения лестницы приведена на рисунке А.4.

Измерения проводят в носовой части танка и кормовой части танка.

Измерение высоты по борту НЛБ проводят измерительной рулеткой с грузом от точки до точки А2 - для кормовой части танка и от точки С2 до точки Ag - для носовой части танка.

Примечание - В обозначениях точек измерений на рисунках вида, например Aj(A4), первый символ указывает точку в кормовой части танка, второй символ в скобках указывает точку в носовой части танка

Измерения проводят не менее двух раз, расхождение между результатами измерений не должно превышать более 1 мм. Результаты измерений вносят в протокол измерений, форма которого приведена в приложении Б (таблица Б.З).

  • 11.2.2 Измерение высоты днища.

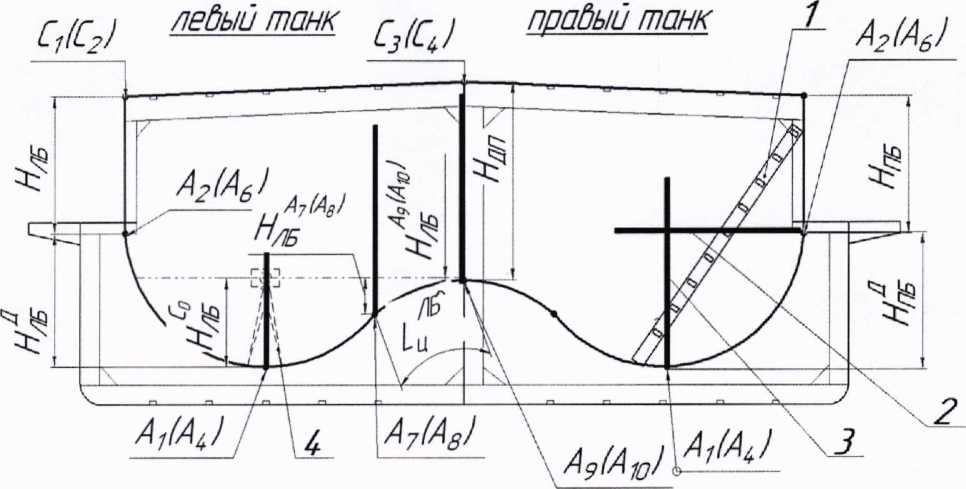

Измерение высоты днища НЛБ левого танка и высоты НЛБ правого танка (рисунок А.8) проводят с применением вертикально-ориентированной и горизонтальноориентированной реек.

Измерения проводят два специалиста.

  • 11.2.2.1 Первый специалист располагается на лестнице (поз.1 рисунок А.8), совмещает конец рейки (поз. 2 рисунок А.8) с точкой А2( Ag) ■ размеченной по перечислению б) или г) пункта 9.2.1, и горизонтирует рейку по круговому уровню.

  • 11.2.2.2 Второй специалист обеспечивает вертикальность второй рейки (поз.З рисунок А.8) по круговому уровню и параллельно перемещая рейку определяет расположение нижней точки А-^Ад), предварительно размеченной по перечислению д) или е) пункта 9.2.1, как максимальное расстояние НЛБ или НЛБ, отмечают мелом положение точки и снимает показания с вертикальной рейки.

Измерения проводят не менее двух раз, расхождение между результатами измерений не должно превышать более 1 мм.

Результаты измерений вносят в протокол измерений, форма которого приведена в приложении Б (таблица Б.З).

  • 11.2.3 Измерение высоты диаметральной переборки танка.

Измерение высоты диаметральной переборки (поз. 4-8 рисунок А.1) танка Ндп проводят с применением измерительной рулетки с грузом. Измерения проводят с лестницы в носовой и кормовой части танка.

Совмещая ленту рулетки с точкой С34) опускают груз рулетки то точки Ад (А,о) и считывают показания с ленты, как вертикальное расстояние НдП (рисунок А.8).

Измерения проводят не менее двух раз, расхождение между результатами измерений не должно превышать более 1 мм.

Результаты измерений вносят в протокол измерений, форма которого приведена в приложении Б (таблица Б.З).

  • 11.2.4 Измерение высоты центральной части днища.

    • 11.2.4.1 Измерения высоты центральной части днища проводят с применением нивелира и вертикально-ориентированной рейки.

    • 11.2.4.2 Нивелир устанавливают на днище танка в центральной его части. Проводят горизонтирование нивелира и подготовительные операции перед проведением измерений в соответствии руководством по эксплуатации прибора.

    • 11.2.4.3 Устанавливают рейку в уточненную точку А|(А4), контроль вертикального позиционирования проводят по круговому уровню. Проводят измерение высоты превышения Нд°Б, мм. Измерения проводят не менее двух раз, расхождение между результатами измерений не должно превышать более 1 мм.

Результаты измерений вносят в протокол измерений, форма которого приведена в приложении Б (таблица Б.З).

  • 11.2.4.4 Устанавливают рейку в точку А78), контроль вертикального позиционирования проводят по круговому уровню. Проводят измерение высоты превышения

мм. Измерения проводят не менее двух раз, расхождение между результатами измерений не должно превышать более 1 мм.

Результаты измерений вносят в протокол измерений, форма которого приведена в приложении Б (таблица Б.З).

  • 11.2.4.5 Устанавливают рейку в точку А910), контроль вертикального позициони

рования проводят по круговому уровню. Проводят измерение высоты превышения /-/лб   > мм- Измерения проводят не менее двух раз, расхождение между результатами

измерений не должно превышать более 1 мм.

Результаты измерений вносят в протокол измерений, форма которого приведена в приложении Б (таблица Б.З).

  • 11.3 Измерения ширин параметров танка

Измерения ширин параметров танка проводят с применением вертикальноориентированной и горизонтально-ориентированной реек. Измерения (рисунок А.8) проводят с применением лестниц. Схема расположения лестниц приведена на рисунке А.4.

  • 11.3.1 Измерение ширины днища.

Измерение ширины днища ВдБ, левого танка и ширины днища В^Б, правого танка (рисунок А.9) проводят с применением вертикально-ориентированной и горизонтально-ориентированной реек.

Измерения проводят два специалиста.

  • 11.3.1.1 Первый специалист располагается на лестнице, совмещает конец рейки с точкой A2(Aq) , размеченной по перечислению б) или г) пункта 9.2.1, и горизонтирует рейку по круговому уровню.

Примечание - В обозначениях точек измерений на рисунках вида, например Д14), первый символ указывает точку в кормовой части танка, второй символ в скобках указывает точку в носовой части танка

  • 11.3.1.2 Второй специалист устанавливает рейку в точку Aj(A4) обеспечивает вертикальность второй рейки по круговому уровню и снимает показания с горизонтальной рейки.

Измерения проводят не менее двух раз, расхождение между результатами измерений не должно превышать более 1 мм.

Результаты измерений В^Б[В^Б] вносят в протокол измерений, форма которого приведена в приложении Б (таблица Б.4).

  • 11.3.1.3 Первый специалист располагается на лестнице, совмещает конец рейки с точкой Д7( Д8) и горизонтирует рейку по круговому уровню.

  • 11.3.1.4 Второй специалист устанавливает рейку в точку А, (Д4) обеспечивает вертикальность второй рейки по круговому уровню и снимает показания с горизонтальной рейки.

Измерения проводят не менее двух раз, расхождение между результатами измерений не должно превышать более 1 мм.

Результаты измерений В^п^) вносят в протокол измерений, форма которого приведена в приложении Б (таблица Б.4).

  • 11.3.2 Измерение ширины центральной части днища.

Измерение ширины центральной части днища Вд6 левого танка и ширины днища В^Б правого танка (рисунок А.9) проводят с применением вертикально-ориентированной и горизонтально-ориентированной реек.

Измерения проводят два специалиста.

  • 11.3.2.1 Первый специалист располагается на лестнице, совмещает конец рейки с точкой Ад (До) и горизонтирует рейку по круговому уровню.

  • 11.3.2.2 Второй специалист устанавливает рейку в точку Д78) обеспечивает вертикальность второй рейки по круговому уровню и снимает показания с горизонтальной рейки.

Измерения проводят не менее двух раз, расхождение между результатами измерений не должно превышать более 1 мм.

Результаты измерений В^Б^ВрБ^ вносят в протокол измерений, форма которого приведена в приложении Б (таблица Б.4).

  • 11.3.3 Измерение длины дуги центральной части днища.

Измерение длины дуги центральной части днища L^B ) проводят измерительной рулеткой в носовой и кормовой части днища (рисунок А.8). Измерения проводят не менее двух раз, расхождение между результатами измерений не должно превышать более 1 мм.

Результаты измерений          вносят в протокол измерений, форма которого при

ведена в приложении Б (таблица Б.4).

  • 11.3.4 Измерение ширины носового скоса в нижней части.

Измерение ширины носового скоса в нижней части ВЛБЛБ^ проводят измерительной рулеткой в носовой днища (рисунок А.З). Измерения проводят не менее двух раз, расхождение между результатами измерений не должно превышать более 1 мм.

Результаты измерений Вслб(Впб) вносят в протокол измерений, форма которого приведена в приложении Б (таблица Б.6).

  • 11.4 Измерения длин параметров танка

Измерения длин параметров танка проводят с применением линейки (пункт 5.2.1.4) и рулетки измерительной (пункт 5.2.1.2). Измерения проводят не менее двух специалистов с применением лестниц. Схема расположения лестниц приведена на рисунке А.4.

  • 11.4.1 Измерение длины борта танка.

Измерение длины борта танка проводят в двух сечениях проходящих через точки А3 - А& и точки А2 - А5, размеченных по 9.2.1.

  • 11.4.1.1 Измерение длины борта танка в сечении А36 проводят в следующей последовательности (рисунки А.5, А.6):

-линейкой измеряют расстояние (/q) . мм> от стенки поперечной переборки в носовой части танка до точки А3;

  • - линейкой измеряют расстояние (/3 ) , мм, от стенки поперечной переборки в кормовой части танка до точки Ад;

  • - измерительной рулеткой измеряют расстояние /3, мм, между точками А3 - Ад.

Измерения каждого параметра проводят не менее двух раз. Расхождение между результатами измерений не должно быть более 1 мм.

Результаты измерений вносят в протокол измерений, форма которого приведена в приложении Б (таблица Б.5).

  • 11.4.1.2 Измерение длины борта танка в сечении А25 проводят аналогично 11.4.1.1.

Результаты измерений вносят в протокол измерений, форма которого приведена в приложении Б (таблица Б.5).

  • 11.4.2 Измерение длины днища танка.

Измерение длины днища танка в сечении А, - А4 проводят в следующей последовательности (рисунки А.5, А.6):

  • - линейкой измеряют расстояние (/3 ) , мм, от стенки поперечной переборки в носовой части танка до точки А,;

    мм, от стенки поперечной переборки в кор

- линейкой измеряют расстояние I /£ мовой части танка до точки А4;

- измерительной рулеткой измеряют расстояние /1 , мм, между точками А1 - А4.

Измерения каждого параметра проводят не менее двух раз. Расхождение между результатами измерений не должно быть более 1 мм.

Результаты измерений вносят в протокол измерений, форма которого приведена в приложении Б (таблица Б.5).

  • 11.4.3 Измерение длины центральной части днища.

Измерение длины центральной части днища проводят в сечении А7 - Д8 (рисунки А.5, А.6) проводя аналогичные операции по 11.4.1.

Измерения каждого параметра проводят не менее двух раз. Расхождение между результатами измерений не должно быть более 1 мм.

Результаты измерений вносят в протокол измерений, форма которого приведена в приложении Б (таблица Б.5).

  • 11.4.4 Измерение длины диаметральной переборки.

Измерение длины диаметральной переборки проводят в сечении ^-Ajq (рисунки А.5, А.6) проводя аналогичные операции по 11.4.1.

Измерения каждого параметра проводят не менее двух раз. Расхождение между результатами измерений не должно быть более 1 мм.

Результаты измерений вносят в протокол измерений, форма которого приведена в приложении Б (таблица Б.5).

  • 11.4.5 Измерение длины нижнего скоса кормовых танков.

Измерение длины (рисунок А.З) нижнего скоса носовых танков левого борта 1?ПБ и правого борта 1?ПБ проводят измерительной рулеткой. Измерения проводят не менее двух раз. Расхождение между результатами измерений не должно быть более 1 мм.

Результаты измерений вносят в протокол измерений, форма которого приведена в приложении Б (таблица Б.6).

  • 11.5 Измерение параметров верхнего скоса носовых и кормовых танков

Измерение параметров верхнего скоса носовых и кормовых танков проводят с применением вертикально-ориентированной и горизонтально-ориентированной реек. Измерения (рисунок А.7) проводят с применением лестницы. Схема расположения лестницы приведена на рисунке А.7.

Измерения проводят два специалиста.

Первый специалист располагается на лестнице. Совмещает конец рейки с началом скоса. Горизонтально ориентирует рейку по круговому уровню.

Второй специалист совмещает конец рейки с концом скоса.

Первый специалист снимает показания со шкал реек - параметры Нск, LCK , мм.

Измерения проводят не менее двух раз. Расхождение между результатами измерений не должно быть более 1 мм.

Результаты измерений вносят в протокол измерений, форма которого приведена в приложении Б (таблица Б.6).

  • 11.6 Измерения координаты точки измерений базовой высоты и уровня жидкости

    • 11.6.1 Координату точки измерений базовой высоты и уровня жидкости (расстояния от торца танка, находящегося ближе к носу судна до центра измерительной трубы) /3, 1_Т мм, (рисунок А. 10), измеряют по палубе судна измерительной рулеткой не менее двух раз. Показания шкалы рулетки отсчитывают погрешностью: 1 мм. Расхождение между результатами двух измерений должно быть: не более 5 мм.

  • 11.6.2 Результаты измерений l3, L-j- вносят в протокол, форма которого приведена в приложении Б (таблица Б.7).

  • 11.7 Измерения высоты превышения точки касания дна измерительной

трубы грузом рулетки

  • 11.7.1 Высоту превышения (рисунок А. 10) точки касания дна измерительной трубы грузом рулетки fn , мм, измеряют линейкой не менее двух раз. Показания шкалы штангенциркуля отсчитывают с погрешностью 1 мм. Расхождение между результатами двух измерений должно быть: не более 1 мм.

  • 11.7.2 Результаты измерений fn вносят в протокол, форма которого приведена в приложении Б (таблица Б.7).

  • 11.8 Определение объемов внутренних деталей

К внутренним деталям относят рамные шпангоуты таврового профиля (рисунок А. 11).

  • 11.8.1 Линейными размерами элемента силового набора, подлежащими определениям, являются длина Ьп и толщина <5Л полки, высота hT, толщина tc стенки, т (число шпангоутов).

  • 11.8.2 Толщину стенки таврового профиля tc определяют по результатам измерений (рисунок А.11) расстояний от торцов полки до стенки профиля Ь„, Ь" .

  • 11.8.3 Высоту таврового профиля hT , мм, (рисунок А.11) измеряют измерительной линейкой. Показания шкалы линейки отсчитывают с погрешностью: ± 1 мм.

  • 11.8.4 Величины ЬПП,Ь„,Ь„ , мм , измеряют штангенциркулем. Показания шкалы штангенциркуля отсчитывают с погрешностью: ± 0,2 мм.

  • 11.8.5 Нижние и верхние границы расположения силовых элементов таврового профиля hH,hB, мм, измеряют измерительной рулеткой с грузом. Показания рулетки отсчитывают с погрешностью: ± 1 мм.

  • 11.8.6 Результаты измерений величин bn, 5n, b„, b^, hH, hB вносят в протокол, форма которого приведена в приложении Б (таблица Б.8).

  • 11.9 Измерения базовой высоты танка

    • 11.9.1 Базовую высоту НБ, мм, измеряют рулеткой с грузом не менее двух раз. Показания шкалы рулетки отсчитывают с погрешностью: ± 1 мм. Расхождение между результатами двух измерений не должно превышать 2 мм.

Значение базовой высоты наносят на табличку, прикрепленной к измерительной трубе.

  • 11.9.2 Результаты измерений НБ вносят в протокол, форма которого приведена в приложении Б (таблица Б.7).

  • 11.9.3 Базовую высоту измеряют ежегодно. При изменении базовой высоты по сравнению с её значением, установленном при поверке танка, более чем на 0,1 % проводят внеочередную поверку танка.

Результаты ежегодных измерений базовой высоты оформляют актом, форма которого приведена в приложении Д.

  • 12 ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ

    • 12.1 Обработку результатов измерений при поверке проводят в соответствии с приложением В.

  • 13 СОСТАВЛЕНИЕ ГРАДУИРОВОЧНОЙ ТАБЛИЦЫ

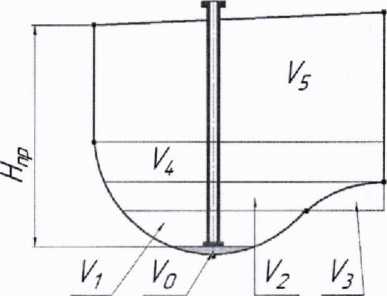

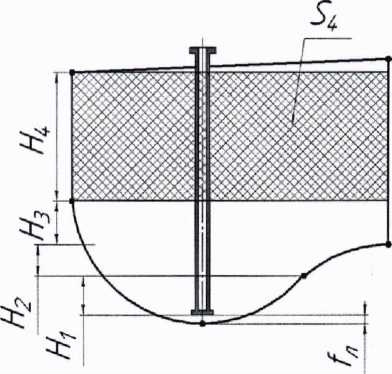

    • 13.1 Градуировочную таблицу составляют, начиная от точки касания дна измерительной трубы грузом рулетки до предельного уровня Нпр , вычисляя посантиметровую вместимость танка (вместимость на 10 мм уровня наполнения). Данные представляют в см.

      • 13.1.1 При составлении градуировочной таблицы определяют:

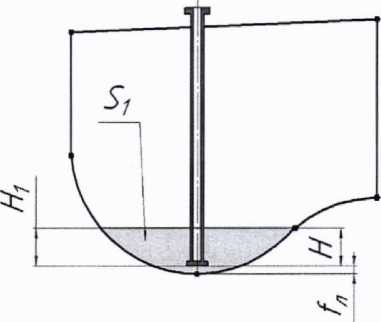

  • - вместимость неизмеряемого объема (остатка) танка Vq, м3 по формуле (В.25);

  • - для танков кроме носовых вместимость V м3/мм при наполнении от 0 до уровня Н< по формуле (В.27);

  • - для носовых танков вместимость Vм3/мм при наполнении от 0 до уровня по формуле (В.29);

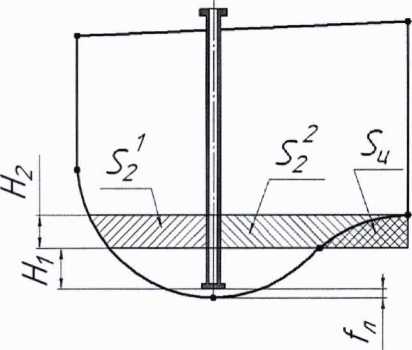

  • - для танков кроме носовых вместимость 1/(/-/2) м3/мм при наполнении от до уровня Н2 по формуле (В.37);

-для носовых танков вместимость У(Н2)н м3/мм при наполнении от Ц до уровня Н2 по формуле (В.39);

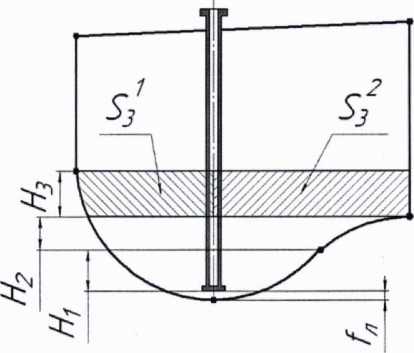

  • - для танков кроме носовых вместимость У(/73) м3/мм при наполнении от Н2 до уровня Н3 по формуле (В.42);

  • - для носовых танков вместимость V[H3)H м3/мм при наполнении от Н2 до уровня Н3 по формуле (В.43);

S-             - для танков кроме кормовых и носовых вместимость V4) м3/мм при наполнении

от Н3 до уровня Н4 по формуле (В.46);

  • - для кормовых танков вместимость V3)к м3/мм при наполнении от Н3 до уровня Н4 по формуле (В.47);

-для носовых танков вместимость У(/-/3)н м3/мм при наполнении от Н3 до уровня Н4 по формуле (В.50).

  • 13.2 В пределах предельного уровня Нпр вычисляют коэффициент вместимости, равный вместимости, приходящейся на 1 мм высоты наполнения.

  • 13.3 При составлении градуировочной таблицы значения вместимости танка округляют до 0,001 м3.

  • 13.4 Значения посантиметровой вместимости танка, указанные в градуировочной таблице, соответствуют температуре 20° С.

  • 13.5 Результаты расчетов при составлении градуировочной таблицы вносят в журнал, форма которого приведена в приложении Г.

  • 13.6 Обработка результатов измерений может быть проведена ручным способом или с использованием компьютера.

  • 13.7 Результаты измерений должны быть оформлены протоколом поверки танка, форма которого приведена в приложении Б.

  • 13.8 Протокол поверки является входным документом при расчете градуировочной таблицы на компьютере.

  • 14 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

    • 14.1 Результаты поверки танка оформляют свидетельством о поверке в соответствии с [4].

    • 14.2 К свидетельству о поверке прилагают:

а) градуировочную таблицу;

б) протокол поверки (оригинал прикладывают к первому экземпляру градуировочной таблицы).

  • 14.3 Форма титульного листа градуировочной таблицы и форма градуировочной таблицы приведены в приложении Г. Форма акта ежегодных измерений базовой высоты танка приведена в приложении Д.

Протокол поверки, титульного листа и последнюю страницу градуировочной таблицы подписывает поверитель. Подпись заверяют знаком поверки.

  • 14.4 Градуировочную таблицу утверждает руководитель организации (уполномоченное лицо), аккредитованной на право поверки танков наливных судов.

ПРИЛОЖЕНИЕ А

(обязательное)

РГС-27О/31        PTC-W21         РГС-37О/11

А-А

1 -2 - борт левого танка; 2-3 - днище левого танка; 3-4 - центральная часть днища левого танка; 4-5 - центральная часть днища правого танка; 5-6 - днище правого танка;

6-7 - борт правого танка; 4-8 - диаметральная переборка

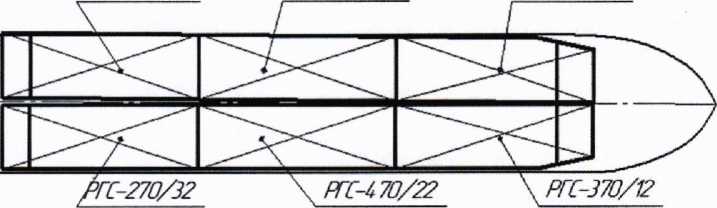

Рисунок А.1 - Схема размещения танков на танкере проекта 1754 БМ

и составных частей танка

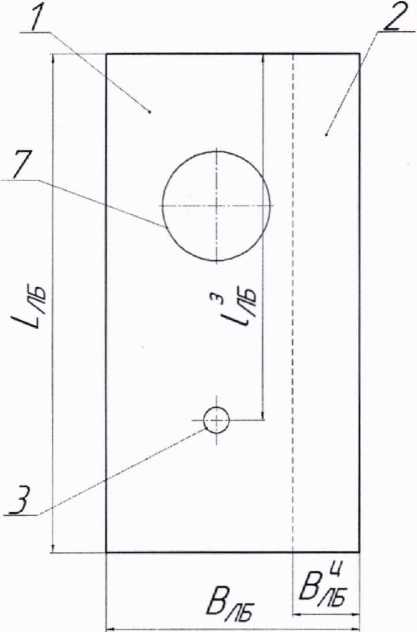

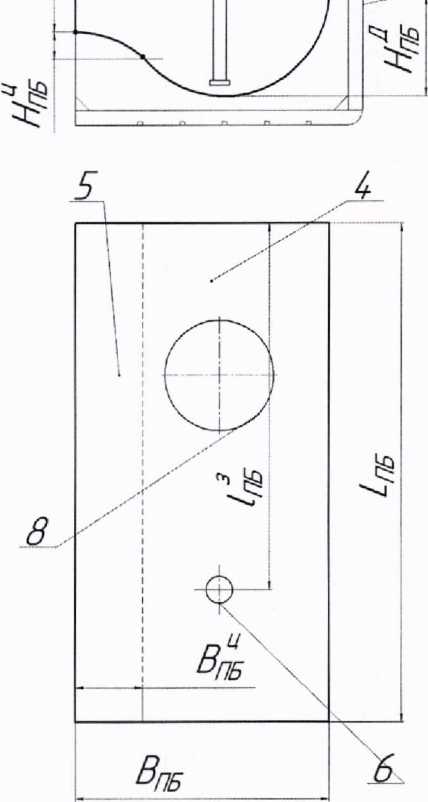

Схемы оборудования и измерений параметров танка без носового скоса при поверке

а) - танк левого борта (левый танк); б) - танк правого борта (правый танк); 1 - днище левого борта; 2 - центральная часть днища левого борта; 3, 6 - измерительные трубы; 4 - днище правого борта; 5 - центральная часть днища правого борта; 7,8-люк лаз левого и правого танка, соответственно; НЛБПБ - высота левого и правого танка по борту, соответственно; Ндп - высота по диаметральной переборке;

НЛБ' НЛБ - высота днища левого и правого танка, соответственно; 1_ЛБ, LnB - длина левого и правого танка, соответственно; ВЛБ, ВПБ - ширина левого и правого танка, соответственно; ВЛБ, ВЛБ - ширина центральной части днища левого и правого танка, соответственно.

Схемы оборудования и измерений параметров танка с носовым скосом при поверке

а) - танк левого борта (левый танк); б) - танк правого борта (правый танк); 1 - днище левого борта; 2 - центральная часть днища левого борта; 3, 6 - измерительные трубы; 4 - днище правого борта; 5 - центральная часть днища правого борта; 7,8 — люк лаз левого и правого танка, соответственно; НПБ\ НПБ - высота левого и правого танка по борту, соответственно; Ндп - высота по диаметральной переборке;

Нлб'< ^ПБ - высота днища левого и правого танка, соответственно; 1_ЛБ', 1_ПБ - длина левого и правого танка, соответственно; бЛ5; ВПБ - ширина левого и правого танка, соответственно; ВЛЁ; В^Б - ширина центральной части днища левого и правого танка, соответственно; ВЛБ; В^Б - ширина носовой части левого и правого танка, соответственно; £Л6; 1_СПБ - длина скоса левого и правого танка, соответственно;

левый танк

правый танк

Д, Д,...,Д, Д,...,А7, До -точки измерений.

Рисунок А.5 - Схема измерений линейных расстояний (длин) параметров танка с носовым скосом

Рисунок А.6 - Схема измерений линейных расстояний (длин) параметров танка без носового скоса

1 - вертикально-ориентированная рейка; 2 - горизонтально-ориентированная рейка, 3 -лестница

1 - лестница; 2 - горизонтально-ориентированная рейка; 3 - вертикальноориентированная рейка; 4 - нивелир; До, Д.....Ао-^1’ С23, С4 -точки измерений

Рисунок А.8 - Схема измерений высот параметров танка

1 - вертикально-ориентированная рейка; 2 - горизонтально-ориентированная рейка;

3- лестница; Со, С^-.-.Сд - точки измерений

Рисунок А.9 - Схема измерений ширин параметров танка

лейый танк

А-А

праЬый танк

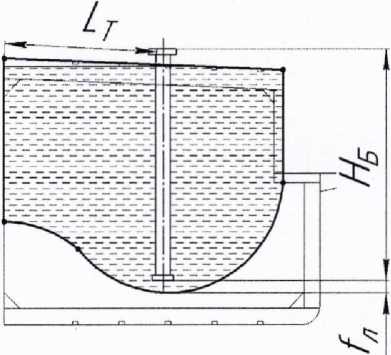

1,  2  - измерительная труба; 3 - продольная диаметральная переборка;

координата точки измерений базовой высоты левого и правого танка, соответственно, и уровня жидкости; Ц- _ рассояние от продольной диаметральной переборки до образующей измерительной трубы; Нпр- предельный уровень градуировки танка; /д - расстояние от днища левого и правого танка, соответственно, до дна измерительной трубы.

Рисунок А. 10 - Схема измерений параметров танка

ьп

’’

777777/

7777777.

V,

I

V//////////////777A

1 - полка профиля; 2 - стенка профиля; 3 - стенки танка (борта); Ьп - ширина полки профиля; tc - толщина стенки профиля; hT - высота стенки профиля; 5П - толщина полки профиля.

Рисунок А. 11 - Схема измерений параметров таврового профиля.

ПРИЛОЖЕНИЕ Б

(обязательное)

Форма протокола поверки танка

ПРОТОКОЛ

поверки танка

Таблица Б.1 - Общие данные

Код документа

Регистрационный номер

Дата

Основание для проведения поверки

число

месяц

год

Продолжение таблицы Б.1

Место проведения поверки

Средство измерения

1

2

Окончание таблицы Б.1

Танк

Номер

Тип

Назначение

Погрешность определения вместимости, %

3

4

5

6

Таблица Б.2- Условия проведения измерений

Температура воздуха , °C

Загазованность, мг/м3

Таблица Б.3 - Высота параметров танка                               В миллиметрах

Наименование параметра

Место измерений

корма

нос

Высота танка по борту НЛБПБ)

Высота днища НЛБ \ НЛБ ^

Высота диаметральной переборки танка Ндп

Высота центральной части днища НЛ°БЛБ^

Высоты превышения НЛ7^А^

Высоты превышения

Таблица Б.4- Ширина параметров танка

В миллиметрах

Наименование параметра

Место измерений

корма

нос

Ширина днища ВДБ

Ширина днища В'^ (B^j

Ширина центральной части днища ВЛБЛБ^

Ширина носовой части танка ВЛБ

Длина дуги центральной части днища

Таблица Б.6- Параметры скоса носовых и кормовых танков               В миллиметрах

Наименование параметра

Значение параметра при номере измерении

первое

второе

Длина нижнего скоса 1_СЛБ , 1_СПБ

Длина верхнего скоса LCK

Высота верхнего скоса Нск

Таблица Б.7- Параметры танка

Измеряемый параметр

Номер измерения

Показание рулетки, линейки, мм

Координата точки измерений базовой высоты и уров-ня жидкости /з

1

2

Координата точки измерений базовой высоты и уров-ня жидкости /у

1

2

Высота превышения точки касания дна измеритель-ной трубы грузом рулетки f„

1

2

Базовая высота танка НБ

1

2

Таблица Б, 8 - Рамный шпангоут (тавровый профиль)

№ п/п

Размеры профиля, мм

Размеры полки профиля, мм

высота h т

положение

длина Ьп

толщина

<?п

расстояние

нижнее

ьи

верхнее

hB

Ь'

Ьп

1

2

3

4

5

6

7

8

Инициалы, фамилии

Таблица Б.5- Длина параметров танка

В миллиметрах

Плоскость измерений через точки

Расстояние

от поперечной переборки до вертикальной линии

между точками измерений /

(«)

('о)

Аз А

А а5

А А

А А8

А Ао

Подписи и знак поверки

Должности

ПРИЛОЖЕНИЕ В (обязательное)

ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ

В. 1 Вычисление площадей поперечных сечений поясов танка

В. 1.1 Площадь поперечного сечения So, м2, неизмеряемого объема 1/0 (рисунок В.1) вычисляют по формуле

д ■ arccos

(В.1)

где Кд - радиус днища, мм;

fn - высота превышения точки касания дна измерительной трубы грузом рулетки, принимаемая по таблице Б.7, мм.

Рисунок В.1 - Схема расположения объемов в поперечном сечении танка

Радиус днища Кд, мм:

-для левого танка вычисляют по формуле измерении в носовой и кормовой части танка, принимаемые по таблице Б.З, мм;

I

I > н

| - высоты днища, измеренные при первом, к

втором

(вДБ | , [В$Б) ,               _ ширины днища измеренные при первом, втором

измерении в носовой и кормовой части танка, принимаемые по таблице Б.4, мм;

- для правого танка вычисляют по формуле

где

- высоты днища, измеренные при первом,

втором

измерении в носовой и кормовой части танка, принимаемые по таблице Б.З, мм;

, [Впб^ >     ) > (&пб ) ~ ширины днища измеренные при первом, втором

измерении в носовой и кормовой части танка, принимаемые по таблице Б.4, мм.

В. 1.2 Площадь поперечного сечения (рисунок В.2)         м2, объема Ц (рисунок

В.1) в пределах уровня от 0 до уровня Ц вычисляют по формуле

где Яд - радиус днища, вычисляемый по формуле (В.2) или (В.З), мм;

fn - высота превышения точки касания дна измерительной трубы грузом рулетки, принимаемая по таблице Б.7, мм;

Н - уровень жидкости отсчитываемый от точки начала отсчета, в пределах уровня от 0 до уровня Н-,, мм (рисунок В.2).

Рисунок В.2 - Схема параметров измерений в объеме Ц

В.1.2.1 Уровень Hv мм:

- для левого танка, вычисляют по формуле

+

к

■)-

')

(В.5)

4

шения измеренные при первом, втором измерении в носовой и кормовой части танка, принимаемые по таблице Б.З, мм;

fn - высота превышения точки касания дна измерительной трубы грузом рулетки, принимаемая по таблице Б.7, мм;

- для правого танка, вычисляют по формуле

шения измеренные при первом, втором измерении в носовой и кормовой части танка, принимаемые по таблице Б.З, мм;

/д - высота превышения точки касания дна измерительной трубы грузом рулетки, принимаемая по таблице Б.7, мм.

В. 1.3 Площадь поперечного сечения (рисунок В.З) S(H2), м2, объема У2 (рисунок В.1) в пределах уровня от до Н2 вычисляют по формуле

s(h2) = s(h’)+s(h22)-s(h4).                   (В.7)

Уровень Н2, мм:

- для левого танка, вычисляют по формуле

измеренные при первом, втором измерении в носовой и кормовой части танка, принимаемые по таблице Б.З, мм;

fn - высота превышения точки касания дна измерительной трубы грузом рулетки, принимаемая по таблице Б.7, мм;

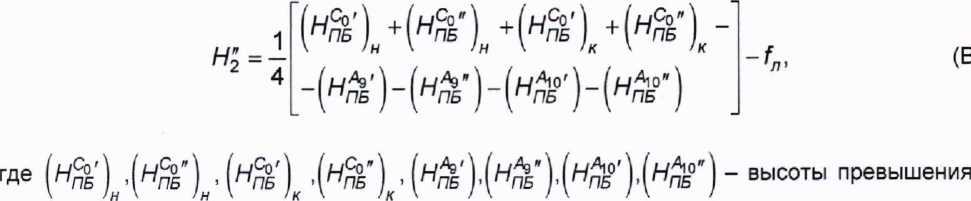

-для правого танка, вычисляют по формуле

измеренные при первом, втором измерении в носовой и кормовой части танка, принимаемые по таблице Б.З, мм;

fn - высота превышения точки касания дна измерительной трубы грузом рулетки, принимаемая по таблице Б.7, мм;

В. 1.3.1 Площадь сечения       , м2, вычисляют по формуле

arccos

206

S1 (В.10)

2’

где - радиус днища, вычисляемый по формуле (В.2) или (В.З), мм;

fn - высота превышения точки касания дна измерительной трубы грузом рулетки, принимаемая по таблице Б.7, мм;

/7 - уровень жидкости отсчитываемый от точки начала отсчета в пределах уровня от до уровня Н2 , мм, (рисунок В.З);

S1 - площадь сечения на уровне /7^ вычисляемая по формуле (В.4), м2.

Рисунок В.З - Схема параметров измерений в объеме 1/2

В.1.3.2 Площадь сечения S^HJ^.m2:

- для левого танка вычисляют по формуле ренные при первом, втором измерении в носовой и кормовой части танка, принимаемые по таблице Б.4, мм;

') -(б/в") >(6лб') .te'j - ширины днищ, изме-

.(вйГ).

к \

fn - высота превышения точки касания дна измерительной трубы грузом рулетки,

принимаемая по таблице Б.7, мм;

Н - уровень жидкости отсчитываемый от точки начала отсчета в пределах уровня от до уровня Н2 , мм, (рисунок В.З);

Н-^ - уровень вычисляемый по формуле (В.5) или (В.6), мм;

- для правого танка вычисляют по формуле

I 806 J

((<)

+(

\      /н

'н X

/

к

,+(й™\

ь

и

(В.12)

где

- ширины днищ, изме

ренные при первом, втором измерении в носовой и кормовой части танка, принимаемые по таблице Б.4, мм;

fn - высота превышения точки касания дна измерительной трубы грузом рулетки,

принимаемая по таблице Б.7, мм;

Н - уровень жидкости отсчитываемый от точки начала отсчета в пределах уровня от Н] до уровня Н2 , мм, (рисунок В.З);

- уровень вычисляемый по формуле (В.5) или (В.6), мм;

В.1.3.3 Площадь сечения        м2, вычисляют по формуле

s(4<) = 10"e< (R4)2arccos

-10 6 j(RM)2arccos

_ (н2 - ^)]^(H2_Hi)_(H2_Hi)2,_

-(Н-Н,

Г-

(В.13)

Радиус центральной части днища , мм, вычисляют по формуле

(В.14)

где Н - уровень жидкости в пределах от уровня вычисляемого по формуле (В.5) или (В.6), до уровня Н2, вычисляемого по формуле (В.8) или (В.9), мм;

£.ц - длина дуги , принимаемая по таблице Б.4, мм.

В. 1.4 Площадь поперечного сечения (рисунок В.4)  S(H3), м2, объема \/3

(рисунок В.1) в пределах уровня от Н2 до Н3 вычисляют по формуле

s(h3) = s(h1)+s(h32)-s2.

(В.15)

Уровень Н3, мм:

- для левого танка, вычисляют по формуле

(В. 16)

где

- высоты превышения измеренные при первом, вто

ром измерении в носовой и кормовой части танка, принимаемые по таблице Б.З, мм; fn - высота превышения точки касания дна измерительной трубы грузом рулетки,

принимаемая по таблице Б.7, мм;

- для правого танка, вычисляют по формуле

н.. (н™ )„*Hs'),+ Не),+(н™),

*--f

*Л'

(В.17)

где

• высоты превышения измеренные при первом, вто-к

ром измерении в носовой и кормовой части танка, принимаемые по таблице Б.З, мм; fn - высота превышения точки касания дна измерительной трубы грузом рулетки, принимаемая по таблице Б.7, мм;

Рисунок В.4 - Схема параметров измерений в объеме

В.1.4.1 Площадь сечения       , м2, вычисляют по формуле

Rjj arccos

V             J_________

20е

(В.18)

2 2 ’

где Кд - радиус днища, вычисляемый по формуле (В.2) или (В.З), мм;

f„ - высота превышения точки касания дна измерительной трубы грузом рулетки, принимаемая по таблице Б.7, мм;

Н - уровень жидкости отсчитываемый от точки начала отсчета в пределах уровня от Н2 до уровня Н3 , мм, (рисунок В.4);

S-| - площадь сечения на уровне Hv вычисляемая по формуле (В.4), м2;

S2 - площадь сечения в пределах уровня от до Н2, вычисляемая по формуле (В.7), м2.

В. 1.4.2 Площадь сечения S^H3 j , м2:

- для левого танка, вычисляют по формуле

где

- ширины днищ, изме

ренные при первом, втором измерении в носовой и кормовой части танка, принимаемые по таблице Б.4, мм;

fn - высота превышения точки касания дна измерительной трубы грузом рулетки,

принимаемая по таблице Б.7, мм;

Н - уровень жидкости отсчитываемый от точки начала отсчета в пределах уровня от /72, вычисляемого по формуле (В.8) до уровня А73 , вычисляемого по формуле

(В.16), мм, (рисунок В.4);

- для правого танка, вычисляют по формуле ренные при первом, втором измерении в носовой и кормовой части танка, принимаемые по таблице Б.4, мм;

(В.20)

где

- ширины днищ, изме

- высота превышения точки касания дна измерительной трубы грузом рулетки,

принимаемая по таблице Б.7, мм;

Н - уровень жидкости отсчитываемый от точки начала отсчета в пределах уровня от Н2, вычисляемого по формуле (В.9) до уровня Н3 , вычисляемого по формуле

(В.17), мм, (рисунок В.4).

В.1.5 Площадь поперечного сечения (рисунок В.5) S4, м2, объема У4 (рисунок В.1) в пределах уровня от /-/3 до уровня НА вычисляют:

- для левого танка, вычисляют по формуле

< 12-106

(В.21)

где

- ширины днищ, изме

ренные при первом, втором измерении в носовой и кормовой части танка, принимаемые по таблице Б.4, мм;

- высота превышения точки касания дна измерительной трубы грузом рулетки,

принимаемая по таблице Б.7, мм;

Н - уровень жидкости отсчитываемый от точки начала отсчета в пределах уровня от уровня Н3 , вычисляемого по формуле (В. 16), до уровня Н4, вычисляемого по

формуле (В.23), мм, (рисунок В.5);

Рисунок В.5 - Схема параметров измерений в объеме V4

-для правого танка, вычисляют по формуле

12-10® ,

+ (*#5 )и + (в&)и + (в“Б'), + /(S™ )„ +(е"Б’)„ + (е"6’), +(В"Б’)к ,

(В.22)

где

J к

к^Пб[\ВПб)н’(ВПб[\ВПб[- ШИРИНЫ ДНИЩ, ИЗ-

меренные при первом, втором измерении в носовой и кормовой части танка, принимаемые по таблице Б.4, мм;

- высота превышения точки касания дна измерительной трубы грузом рулетки,

принимаемая по таблице Б.7, мм;

Н - уровень жидкости отсчитываемый от точки начала отсчета в пределах уровня от уровня Н3 , вычисляемого по формуле (В. 16), до уровня Н4, вычисляемого по

формуле (В.23), мм, (рисунок В.5).

В. 1.5.1 Высоту Н4, мм:

-для левого танка, вычисляют по формуле

(В.23)

где Н'ЛБЛБ,[НЛБ} ,(НЛБ]

- высоты, измеренные при первом, втором измерении в но

совой и кормовой части танка, принимаемые по таблице Б.З, мм. -для правого танка, вычисляют по формуле

(В.24)

где Н'ПБ ,Нпб<(^пб) <(Нпб)

- высоты, измеренные при первом, втором измерении в но

совой и кормовой части танка, принимаемые по таблице Б.З, мм.

В.2 Вычисление посантиметровой вместимости танка

В.2.1 Вместимость неизмеряемого объема танка Vq, м3, вычисляют по формуле

Vo = So-/_o-1O“3,                                 (В.25)

где So - площадь поперечного сечения, вычисляемая по формуле (В. 1), м2;

Lq - длина днища танка, мм.

В.2.1.1 Длину днища танка Lq вычисляют по формуле

гяе                                                         — длины в плоскости

измерений A|-At при первом и втором измерений в носовой и кормовой части танки, приведенные в таблице Б.5.

В.2.2 Посантиметровую вместимость танка, за исключением носового танка, V (Н^, м3, в пределах уровня наполнения от 0 до уровня вычисляют по формуле

\/(H1) = V'0 + S1L1-1O-3,

(В.27)

где Vo - вместимость неизмеряемого объема, вычисляемая по формуле (В.25), м3;

Sd - площадь поперечного сечения, в пределах изменения уровня от 0 до уровня Н., вычисляемая по формуле (В.4), м2;

- длина днища танка в пределах высоты наполнения Нь вычисляемая по формуле (В.28), мм.

В.2.2.1 Длину днища танка в пределах высоты наполнения вычисляют по форму

ле

ГДе ('о)д7.Л8'(") Д7-ЛЗ,/;7-Л8,/д7-Л8'('“)а7-Л8’(/°) А7-А8 ’ ДЛ1НЫ В пл<х:|<ОСТИ измерений Д78 при первом и втором измерений в носовой и кормовой части танки, приведенные в таблице Б.5.

В.2.3 Посантиметровую вместимость носового танка,        , м3, в пределах уровня

наполнения от 0 до уровня вычисляют по формуле

l/(H,)" = V(H,)c-V(H,),

(В.29)

где V (Н^ - посантиметровая вместимость танка, в пределах уровня наполнения от 0 до уровня Н-\ , вычисляемая по формуле (В.27), м3;

У (/-/., )с “ посантиметровая вместимость танка неисключенного объема скоса танка, в пределах уровня наполнения от 0 до уровня , м3.

В.2.3.1 Посантиметровую вместимость танка неисключенного объема скоса танка V (Н^с, м3, в пределах уровня наполнения от 0 до уровня вычисляют по формуле

(В.ЗО)

где        - площадь скоса, вычисляемая по формуле (В.31), м2;

1СК- длина скоса по диаметральной переборке, вычисляемая по формуле (В.32), мм.

В.2.3.2 Площадь скоса S{H1)C, м2, вычисляют по формуле

(В.31)

где Кд - радиус днища, вычисляемый по формуле (В.2) или (В.З), мм;

f„ - высота превышения точки касания дна измерительной трубы грузом рулетки, принимаемая по таблице Б.7, мм;

Н - уровень жидкости отсчитываемый от точки начала отсчета, в пределах уровня от 0 до уровня , мм (рисунок В.2).

В.2.3.3 Длину скоса по диаметральной переборке 1СК , мм, вычисляют по формуле

1ск 1-ск ' а ,

(В.32)

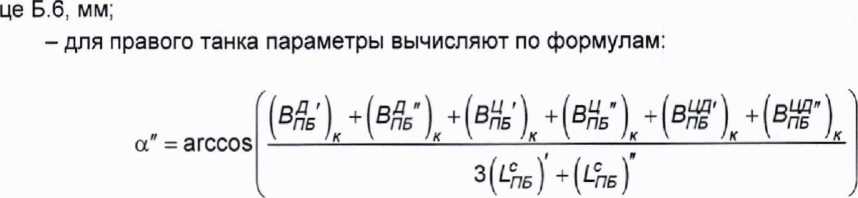

-для левого танка параметры вычисляют по формулам:

где              ’(влб') >(влб) {влб'| ^влб") - ширины днищ, измеренные при первом,

втором измерении в кормовой части танка, принимаемые по таблице Б.4, мм;

п

табли-

| -длина скоса при первом, втором измерении, принимаемые по

1

(В.35)

(В.36)

где

I - ширины днищ, измеренные при к

первом, втором измерении в кормовой части танка, принимаемые по таблице Б.4, мм;

[1-пб) \^-пб) -Длина скоса при первом, втором измерении, принимаемые по таблице Б.6, мм.

В.2.4 Посантиметровую вместимость танка V(H2), м3, в пределах уровня наполнения от до уровня Н2 вычисляют по формуле

V(H2) = V^ + S2-L2-W-3,                         (В.37)

где Ц - вместимость объема на уровне Н,, вычисляемая по формуле (В.25), м3;

S2 - площадь поперечного сечения, в пределах изменения уровня от Ц до уровня

Н2, вычисляемая по формуле (В.4), м2;

L2 - длина днища танка в пределах высоты наполнения Н2, вычисляемая по формуле (В.38), мм.

В.2.4.1 Длину днища танка в пределах высоты наполнения Н2 вычисляют по форму

ле кости измерений Ag-Д^ при первом и втором измерений в носовой и кормовой части танки, приведенные в таблице Б.5.

(В 38)

- длины в плос

В.2.5 Посантиметровую вместимость носового танка, \/(Н^  , м3, в пределах уровня

наполнения от до уровня Н2 вычисляют по формуле

l/(H2)"=V(H2)c-V(H2),                   (В.39)

где V(/-/2) - посантиметровая вместимость танка, в пределах уровня наполнения отН^ до уровня Н2 , вычисляемая по формуле (В.37), м3;

\/(/-/2)С - посантиметровая вместимость танка неискпюченного объема скоса танка, в пределах уровня наполнения от до уровня Н2 , м3.

В.2.5.1 Посантиметровую вместимость танка неисключенного объема скоса танка V2 )с, м3, в пределах уровня наполнения от 0 до уровня Ну вычисляют по формуле

m)MH + ^S(H2)C./„.1O-3

(В.40)

где S(H2)C - площадь скоса, вычисляемая по формуле (В.41), м2;

У” - посантиметровая вместимость носового танка на уровне Ну, вычисляемая по формуле (В.29), м3;

1СК - длина скоса по диаметральной переборке, вычисляемая по формуле (В.36), мм.

В.2.5.2 Площадь скоса S(/-/2)c , м2, вычисляют по формуле

(В.41)

где Яд - радиус днища, вычисляемый по формуле (В.2) или (В.З), мм;

fn - высота превышения точки касания дна измерительной трубы грузом рулетки, принимаемая по таблице Б.7, мм;

Н - уровень жидкости отсчитываемый от точки начала отсчета, в пределах уровня от до уровня Н2, мм (рисунок В.З);

S1 - площадь сечения на уровне Ц , вычисляемая по формуле (В.4), м2.

В.2.6 Посантиметровую вместимость танка, за исключением носового, \/(Н3), м3, в пределах уровня наполнения от Н2 до уровня Н3 вычисляют по формуле

(В.42)

где 1/2 - вместимость объема на уровне Н2, вычисляемая по формуле (В.37), м3;

S2 - площадь поперечного сечения, в пределах изменения уровня от Н2 до уровня

Н3, вычисляемая по формуле (В. 15), м2;

/_з - длина днища танка в пределах высоты наполнения Н3, вычисляемая по формуле (В.38), мм.

В.2.7 Посантиметровую вместимость носового танка У(/-/3)н, м3, в пределах уровня наполнения от Н2 до уровня Н3 вычисляют по формуле где V3) - посантиметровая вместимость танка в пределах уровня наполнения от Ндо уровня Н3, вычисляемая по формуле (В.42), м3;

V(H3)“ = V(H3)C-V(H3),

(В.43)

У(/-/2)с - посантиметровую вместимость танка неискпюченного объема скоса танка пределах уровня наполнения от Н2 до уровня Н3, м3.

В.2.7.1 Посантиметровую вместимость танка неисключенного объема скоса танка V3)с, м3, в пределах уровня наполнения от 0 до уровня Ц вычисляют по формуле

V(H3)‘ = V2" +[s(H3)C /я -10-3].                    (В.44)

где $(Н3)С - площадь скоса, вычисляемая по формуле (В.45), м2;

Ц” - посантиметровая вместимость носового танка на уровне Hv вычисляемая по формуле (В.29), м3;

1СК- длина скоса по диаметральной переборке, вычисляемая по формуле (В.36), мм.

В.2.7.2 Площадь скоса S(H2)C , м2, вычисляют по формуле где /?д - радиус днища, вычисляемый по формуле (В.2) или (В.З), мм;

(В.45)

fp - высота превышения точки касания дна измерительной трубы грузом рулетки, принимаемая по таблице Б.7, мм;

Н - уровень жидкости отсчитываемый от точки начала отсчета, в пределах уровня от Н2 до уровня Н3, мм (рисунок В.З);

S2 - площадь сечения на уровне Н2 , вычисляемая по формуле (В.7), м2.

В.2.8 Посантиметровую вместимость танка, за исключением кормового и носового, V(HA), м3, в пределах уровня наполнения от Н3 до уровня НА вычисляют по формуле

У(Н4) = У3+S4-IO-3,                          (В.46)

где У3 - вместимость объема на уровне Н3, вычисляемая по формуле (В.42), м3;

S4 - площадь поперечного сечения, в пределах изменения уровня от Н3 до уровня

НА, вычисляемая по формуле (В.21) или (В.22), м2;

1_2 - длина днища танка в пределах высоты наполнения Н3, вычисляемая по формуле (В.38), мм.

В.2.9 Посантиметровую вместимость кормового танка, V(HA)K , м3, в пределах уров

ня наполнения от Н3 до уровня НА вычисляют по формуле

V (Н4)" = V, + S„ •   ■ 10'3 - V(Н„) - ДУцд.                  (В.47)

где У3 - вместимость объема на уровне Н3, вычисляемая по формуле (В.42), м3;

S3 - площадь поперечного сечения, в пределах изменения уровня от Н3 до уровня

НА, вычисляемая по формуле (В. 15), м2;

L2 - длина днища танка в пределах высоты наполнения Н3, вычисляемая по формуле (В.38), мм;

- объем внутренних деталей, находящихся в пределах изменения уровня от А73 до уровня Н4, вычисляемый по формуле (В.54), м3.

V(HCK) - объем верхнего скоса танка в пределах изменения уровня от Нск до Н4, м3.

В.2.9.1 Объем верхнего скоса танка V(HW), м3, в пределах изменения уровня от

^всп ^4 •

- для левого танка вычисляют по формуле

V(Hj =(H + f„-HnB+HCK)\^-\L2-W-3,

(В.48)

- для правого танка вычисляют по формуле

(В.49)

В.2.10 Посантиметровую вместимость носового танка V(H4)H, м3, в пределах уровня наполнения от Н3 до уровня Н4 вычисляют по формуле

V(H4)"=V(H4)c-\/(H4),                      (В.50)

где V(H4) - посантиметровая вместимость танка в пределах уровня наполнения от Н3 до уровня Н4, вычисляемая по формуле (В.47), м3;

У(Н4)С - посантиметровую вместимость танка неискпюченного объема скоса танка пределах уровня наполнения от Н3 до уровня Н4, м3.

В.2.10.1 Посантиметровую вместимость танка неисключенного объема скоса танка 1/(Н4)с, м3, в пределах уровня наполнения от Н3 до уровня Н4 вычисляют по формуле где S(H4)C - площадь скоса, вычисляемая по формуле (В.52), м2;

(В.51)

У3Н - посантиметровая вместимость носового танка на уровне Н3, вычисляемая по формуле (В.42), м3;

1СК- длина скоса по диаметральной переборке, вычисляемая по формуле (В.36), мм.

В.2.10.2 Площадь скоса S(H4)C, м2, в пределах уровня от Н3 до уровня НА вычисляют по формуле

(В.52)

где Н - уровень в пределах от Н3 до уровня Н4, мм;

Вск - ширина скоса, вычисляемая по формулам X, мм.

В.2.10.3 Ширину скоса Вск, мм, вычисляют по формуле

(В.53)

вск = 1~ск-sina

где LCK - длина скоса, вычисляемая по формуле (В.34) или (В.36), мм;

ос - угол, вычисляемый по формуле (В.33) или (В.35), рад.

В.З Вычисление объема внутренних деталей

К внутренним деталям относят рамные шпангоуты таврового профиля (рисунок А. 11).

В.3.1 Объем рамных шпангоутов, приходящийся на 1 мм высоты и/ш, м3/мм, вычисляют по формуле

106

(В.54)

где hT - высота стенки профиля, мм;

Ьп - ширина полки профиля, мм;

5П -толщина полки профиля, мм;

b^,b^j - ширина левой и правой стороны полки, мм; т - число шпангоутов.

ПРИЛОЖЕНИЕ Г (обязательное)

Форма титульного листа градуировочной таблицы и форма градуировочной таблицы

Г.1 Форма титульного листа градуировочной таблицы

УТВЕРЖДАЮ

«_____»_______________________г.

ГРАДУИРОВОЧНАЯ ТАБЛИЦА на стальной прямоугольный танк

№_________________ танкера типа_________________________________

Организация_________________________________________________________

Погрешность определения вместимости :________’

Программа расчета градуировочной таблицы на ПЭВМ утверждена ФГУП ВНИИР-ГНМЦ

«____»__________________________________г

Срок очередной поверки____________________________

Поверитель

ПОДПИСЬ

должность, инициалы,фамилия

Указывают в зависимости от номинальной вместимости танка.

Г.2 Форма градуировочной таблицы танка с негофрированными переборками

Организация______________________________________

Танк №__________________________

Таблица Г.1- Посантиметровая вместимость пояса танка

Уровень наполнения, см

Вместимость,м3

Коэффициент вместимости м3/мм

0

1

2

* • *

ПРИЛОЖЕНИЕ Д

(обязательное)

Форма акта ежегодных измерений базовой высоты танка

УТВЕРЖДАЮ Руководитель предприятия владельца танкера (директор, гл. инженер)

АКТ измерений базовой высоты танка от «_____»  _________________201__г.

Составлен в том, что комиссия, назначенная приказом по______________________

наименование предприятия-

____________________________________________ , и членов:___________________________

- владельца танкера                                                  инициалы , фамилии

провела по_________контрольные измерения базовой высоты танка танкера типа______

номинальной вместимостью_______м3 при температуре окружающего воздуха °C_____.

Результаты измерения представлены в таблице 1.

Таблица 1

В миллиметрах

Базовая высота танка

Среднее арифметическое значение результатов двух измерений (Нб)к

Значение базовой высоты, установленное при поверке танка (Нд)п ,мм

1

2

Относительное изменение базовой высоты танка 3$вычисляют по формуле

/тт \  _ /тт \

_   6 к-------П-. ЮО, где значения величин (Нб)к , (Нб)п приведены в 1-й , 2-й графах.

(нб)п

Вывод: требуется (не требуется) внеочередная поверка танка

Председатель комиссии

ПОДПИСЬ

инициалы, фамилия

Члены :

ПОДПИСЬ

инициалы, фамилия

подпись

инициалы, фамилия

подпись

инициалы, фамилия

Указывают при заполнении.

БИБЛИОГРАФИЯ

  • [1] Приказ Минпромторга России от 30.11.2009 Ns 1081 (ред. от 25.06.2013) «Об утверждении Порядка проведения испытаний стандартных образцов или средств измерений в целях утверждения типа, Порядка утверждения типа стандартных образцов или типа средств измерений, Порядка выдачи свидетельств об утверждении типа стандартных образцов или типа средств измерений, установления и изменения срока действия указанных свидетельств и интервала между поверками средств измерений, требований к знакам утверждения типа стандартных образцов или типа средств измерений и порядка их нанесения» (Зарегистрировано в Минюсте России 25.12.2009 № 15866);

  • [2] ТУ 257761.007-87 Толщиномер ультразвуковой УТ-93П;

  • [3] ТУ ДКТЦ 413441.102 Анализатор - течеискатель АНТ-2М;

  • [4]  Приказ Минпромторга России от 02.07.2015 Ns 1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке» (Зарегистрировано в Минюсте России 04.09.2015 Ns 38822).

УДК 53.089.6: 621.642.2/3.001.4:531.73:006.354 ОКС 17.020 Т88.3ОКСТУ 0008

Ключевые слова : танк, танкер, вместимость, уровень, поверка, градуировка, высота, поверитель, измерение, погрешность, температура, наливное судно.

50

1

ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящая инструкция распространяется на стальные прямоугольные резервуары (танки) с криволинейными днищами, номинальной вместимостью 270 м3 (РГС-270), номинальной вместимостью 370 м3 (РГС-370), номинальной вместимостью 470 м3 (РГС-470) речных наливных судов (танкеров) проекта 1754БМ, предназначенных для измерения объема нефти и нефтепродуктов, а также их приема, отпуска и транспортировки в составе наливного судна проекта 1754БМ.

Межповерочный интервал не более 5 лет.

2

НОРМАТИВНЫЕ ССЫЛКИ

В настоящей инструкции использованы ссылки на следующие стандарты:

ГОСТ 8.009-84 Государственная система обеспечения единства измерений. Нормируемые метрологические характеристики средства измерений;

ГОСТ 12.0.004-2015 Система стандартов безопасности труда. Организация обучения рабочих безопасности труда;

ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарногигиенические требования к воздуху рабочей зоны;

ГОСТ 12.4.010-75 Система стандартов безопасности труда. Средства индивидуальной защиты. Рукавицы специальные. Технические условия;

ГОСТ 12.4.087-84 Система стандартов безопасности труда. Строительство. Каски строительные. Технические условия;

ГОСТ 12.4.137-2001 Обувь специальная с верхом из кожи для защиты от нефти, нефтепродуктов, кислот, щелочей, нетоксичной и взрывоопасной пыли. Технические условия;

ГОСТ 12.4.310-2016 Система стандартов безопасности труда. Одежда специальная для защиты работающих от воздействия нефти, нефтепродуктов. Технические требования;

ГОСТ 427-75 Линейки измерительные металлические. Технические условия;

ГОСТ 7502-98 Рулетки измерительные металлические. Технические условия;

ГОСТ 10528-90 Нивелиры. Общие технические условия;

3

ГОСТ 13837-79 Динамометры общего назначения. Технические условия.

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
