Государственный научный метрологический центр ВСЕРОССКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ РАСХОДОМЕТРИИ (ГНМЦ ВНИИР) ГОССТАНДАРТА РОССИИ

УТВЕРЖДАЮ

Заместитель директора по науййой работе ГНМЦ ВНИИР

М.С. Немиров -,^21 сентября        2004г.

РЕКОМЕНДАЦИЯ

Государственная система обеспечения единства измерений

МИКРОВОЛНОВЫЙ ВЛАГОМЕР НЕФТИ МВН-1

Методика поверки

Саратов 2004

Настоящая рекомендация распространяется на микроволновые влагомеры нефти МВН-1.1, МВН-1.2, МВН-1.3, МВН-1.1-01,, МВН-1.2-01,, МВН-1.3-01, (в дальнейшем влагомер МВН-1) с диапазонами измерения объёмной доли воды 0,01-3,0% , 0,01-6%, 0,01-10% соответственно модификации и устанавливает методику их поверки.

  • 1. ОПЕРАЦИИ ПОВЕРКИ

При проведении поверки должны быть выполнены следующие операции:

внешний осмотр по п.7.1;

проверка сопротивления изоляции электронного блока влагомера МВТ-1 по п.7.2.; опробование по п.7.3;

определение метрологических характеристик влагомера МВН-1 по п.7.4.

  • 2. СРЕДСТВА ПОВЕРКИ

    • 2.1. При проведении поверки должны быть применены следующие средства:

комплект средств поверки влагомеров и преобразователей влагосодержания нефти УПВН-2 ТУ 50-581-86;

мегаомметр М 4100/4 ТУ 25-04-2137-72

термометр группы 3 с пределом измерения от 0 до 55°С по ГОСТ 215-73Е;

хромовая смесь (60 г, двухромового калия . 1л. серной кислоты, плотностью

1840 кг/м3 и 1 л. дистиллированной воды по ГОСТ 6709-72);

дизтопливо по ГОСТ 305-82;

толуол по ГОСТ 5789-78;

нефть, отобранная непосредственно в места эксплуатации влагомера с влагосодержанием W0 не более значения в первой реперной точке.

При первичной поверке допускается применение нефти любого месторождения.

  • 2.2. Допускается применение других средств измерений и вспомогательных устройств с аналогичными или лучшими характеристиками.

Все применяемые средства измерений должны быть поверены и иметь действующие свидетельства о поверке.

  • 3. ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

    • 3.1. К проведению измерений при поверке и обработке результатов измерений допускаются лица, имеющие высшее или среднее техническое образование, проработавшие в должности инженера не менее 3-х лет и знакомые с техникой физико-химических измерений.

    • 3.2. Перед проведением поверки необходимо ознакомиться со следующей нормативно-технической документацией:

паспортом на УПВН-2;

руководством по эксплуатации на влагомер МВН-1;

настоящей рекомендацией на поверку влагомера МВН-1.

  • 4. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

При проведении поверки должны быть соблюдены следующие требования техники безопасности:

помещение для проведения поверки по пожарной безопасности относится к категории А и должно соответствовать требованиям "Правил пожарной безопасности", введенных приказом №536 МВД РФ от 14.12.1993г.;

при измерении сопротивления изоляции электронного блока необходимо перед включением заземлить мегаомметр и измерительный объект;

при работе с мегаомметром не прикасаться к соединительным проводам, токопроводящим элементам мегаомметра и измеряемого объекта;

к проведению измерений при поверке допускаются лица, прошедшие инструктаж по технике безопасности и ознакомившиеся с нормативно-технической документацией по п.3.2.

  • 5. УСЛОВИЯ ПОВЕРКИ

При проведении поверки должны быть соблюдены следующие условия:

температура воздуха в помещении, °С атмосферное давление, кПа относительная влажность, % напряжение питающей сети, В частота питания переменного тока, Гц номинальная температура поверочных проб, °С

20 ± 5;

101,3 ± 4;

60 ± 10;

220 ± 4,4;

50 ± 0,5;

20 ± 5

  • 6. ПОДГОТОВКА К ПОВЕРКЕ

Перед проведением поверки необходимо выполнить следующие подготовительные работы

  • 6.1. Подготовить влагомер к поверке.

6.1.1.Очистить первичный измерительный преобразователь влагомера (в дальнейшем-датчик) от нефти, воды и загрязнений и подсоединить его к диспергатору из комплекта УПВН-2т в соответствии с паспортом на УПВН-2.

Стенд позволяет установку нескольких датчиков МВН-1 одновременно.

  • 6.1.2. Промыть циркуляционную систему с присоединенным датчиком чистым дизтопливом два раза. Для этого заполнить ее через воронку 2 (рис.1) при открытом клапане 3 до отметки на воронке, включить насос на 2-3 минуты, затем слить дизтопливо через кран 6.

При второй промывке определить объём циркуляционной системы V0 для протокола поверки. Для этого дать слиться дизтопливу через кран 6 после первой промывки в течение 15 мин. Для второй промывки дизтопливо заливать мерным цилиндром. После переполнения циркуляционной системы удалить из неё воздух через клапан 3. Дизтопливо, оставшееся в воронке, слить осторожно через кран 6 до момента опорожнения (но не более!) воронки непосредственно в последний мерный

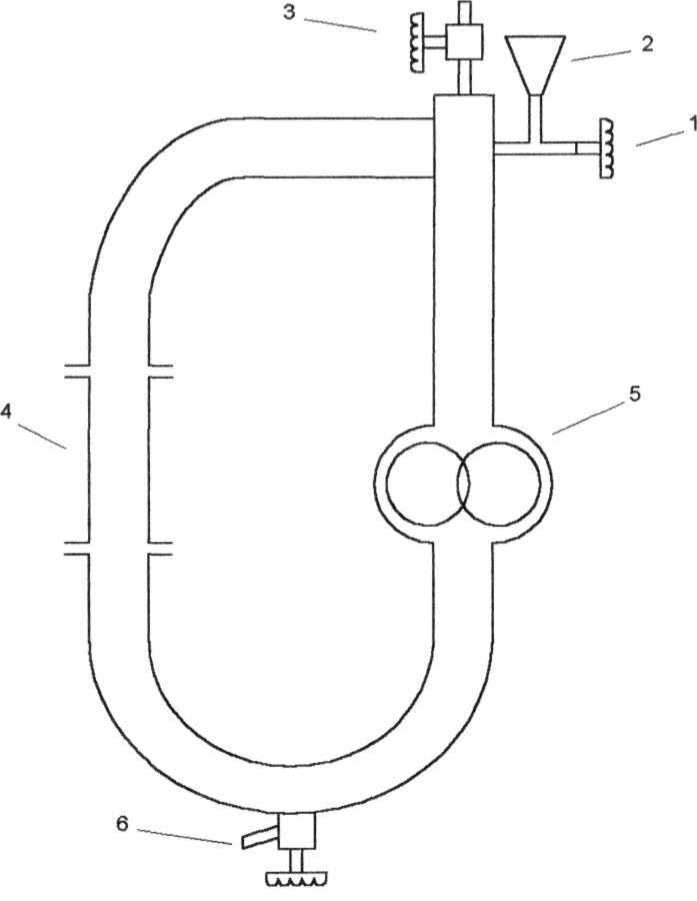

Рис. 1. Диспергатор УПВН-2

1. Кран заливки; 2. Воронка; 3. Клапан;

4. Датчик влагомера; 5. Насос; 6. Кран слива.

цилиндр с остатками дизтоплива. По количеству дизтоплива в последнем мерном цилиндре рассчитать объем  V0  циркуляционной системы и занести его значение в протокол поверки,

оформленный в соответствии с приложением.

  • 6.1.3. Проверить сопротивления изоляции электронного блока с помощью мегаомметра , подключенного одним проводом к винту заземления, расположенного на задней стенке блока, другим проводом к замкнутым контактам вилки сетевого шнура, при включенном тумблере «Сеть» у влагомера.

Результаты измерений записать в протокол поверки.

Если результаты измерений не соответствуют требованиям эксплуатационной документации на влагомер, то поверка влагомера прекращается.

  • 6.1.4. В соответствии с руководством по эксплуатации подготовить к работе влагомер в целом.

  • 6.2. Подготовка нефти к поверке и измерение начального влагосодержания.

  • 6.2.1. Нефть, предназначенную для поверки, при необходимости отстаивают в герметичной таре или осушают в установке осушки из комплекта УПВН-2. Применение химических реактивов для осушки нефти недопустимо.

  • 6.2.2. Подготовленную по п. 6.1 циркуляционную систему заполнить нефтью, предназначенной для поверки влагомера, при этом через клапан 3 должен быть полностью удален воздух из системы;

  • 6.2.3.   Включить насос, и после стабилизации показаний влагомера (примерно 1,5минуты),

произвести измерение влагосодержания нефти Wi в первой реперной точке. Результат измерения занести в протокол поверки.

  • 6.2.3. Через кран 6 отобрать 0,5 дм нефти для измерения начального влагосодержания на образцовой дистилляционной установке.

  • 6.2.4. Измерить влагосодержание отобранной пробы на установке поверочной дистилляционной в соответствии с инструкцией по ее эксплуатации. Значение начального влагосодержания Wподготовленной для поверки влагомера нефти занести в протокол поверки влагомера.

  • 6.2.5. Систему вновь дозаполнить нефтью до величины Vo, удалив воздух из системы для проведения дальнейшей поверки по п. 7.5.

  • 7. ПРОВЕДЕНИЕ ПОВЕРКИ

    • 7.1. Внешний осмотр.

  • 7.1.1. Установить соответствие комплектности влагомера комплекту поставки, указанному в эксплуатационной документации на влагомер, за исключением запасных частей и инструментов, не влияющих на метрологические характеристики влагомера.

  • 7.1.2.  Установить отсутствие на всех составных частях (блоках) влагомера видимых механических повреждений и (или) дефектов, препятствующих его применению;

  • 7.1.3. Установить наличие на влагомере и его составных частях (блоках) маркировки, а также наличие функциональных надписей и (или) символов.

  • 7.2. Проверку сопротивления изоляции электронного блока произвести по п.6.1.3

  • 7.3. Опробование влагомера произвести проверкой действия органов управления и выполнением контрольных операций, регламентированных технической документацией на поверяемый влагомер.

  • 7.4. Определение метрологических характеристик влагомера проводят методом прямого измерения поверяемым влагомером влагосодержания, воспроизводимого поверочными пробами в реперных точках, взятых в соответствии с таблицей 1.

Расчет добавок воды выполняется по формуле:

VB = V0 .  W,-W„,    ,           (1)

100-W,.,

где VB= добавка воды, мл;

Vo= общий объём циркуляционной системы, мл;

W, = требуемая влажность в реперной точке, %;

Wj.| = влажность в предыдущей реперной точке.

Для первой реперной точки берут нефть, приготовленную для поверки и с начальным влагосодержанием, определенным по п.6.2.

Таблица I

Диапазон измерения объемной

доли воды, %

№ реперной точки

1

2

3

4

5

6

7

0,01-3,0%

Объемная доля

воды в

пробе,%

0,5

1,0

1,5

2,0

2,5

3,0

0,01-6,0%

W

0

1,0

2,0

3,0

4,0

5,0

6,0

0,01 - 10%

Wo

2,0

4,0

6,0

8,0

10,0

-

Поверочную пробу во 2-й и последующих реперных точках готовят следующим образом. Из системы через кран 6 отобрать нефть объёмом Vh = Ve, рассчитанному по формуле (1) для данной точки. Одновременно через воронку 2 заместить отобранный объем нефти равный объемом воды так, чтобы общий объем эмульсии остался неизменным и равным V0, измеренным в п.6.1.2.

7.7. Обработка результатов

Вычислить абсолютную погрешность влагомера (AWi) в каждой реперной точке по формуле:

AWi = Wi - Wro

где Wto- действительное значение объемной доли влагосодержания поверочной пробы в реперной точке, %

Wi- значение по показаниям влагомера в реперной точке, объемная доля воды, %

Результаты вычислений занести в протокол поверки влагомера.

За основную абсолютную погрешность принимается наибольшее значение из абсолютных погрешностей, вычисленных в реперных точках влагомера.

  • 8. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

8.1. Результаты поверки влагомера должны быть оформлены протоколом поверки.

  • 8.2. На влагомеры, прошедшие поверку с положительными результатами, включая влагомеры, разрешенные для применения в ограниченном диапазоне влагосодержания, должны выдаваться свидетельства о поверке установленной формы.

  • 8.3. Влагомеры, прошедшие поверку с отрицательными результатами, в обращение не допускаются и на них выдаются извещения о непригодности с указанием причин.

Приложение1

ПРОТОКОЛ ПОВЕРКИ №________

__________________________________200 г.

поверка влагомера типа ______________________________________________________

принадлежащего _______________________________________________________

(наименование предприятия, учреждения)

  • 1. Заводской номер

  • 2. Предприятие-изготовитель______________________________________________________

  • 3. Дата выпуска_____________

  • 4. Диапазон измерения _______________________________________

5 .Условия поверки_________________________________________________

  • 6.Влажность подготовленной для поверки нефти____________________

  • 7. Результаты поверки:

  • - внешний осмотр_________________________________________

  • - опробование________________________________________________

  • - проверка сопротивления изоляции сухого емкостного

преобразователя влагомера______________________________________

- определение метрологических характеристик

Реперная точка

Действительное значение объёмной доли воды, %

Измеренное значение объёмной доли воды, %

Абсолютная погрешность объёмной доли воды, %

Доп.значение абс.погрешности объёмной доли воды, %

Заключение по результатам поверки:

Влагомер соответствует (не соответствует) предъявляемым требованиям.

Выдано свидетельство №

Поверку проводил:
