Методика поверки «Государственная система обеспечения единства измерений КОМПАРАТОРЫ МАССЫ АВТОМАТИЧЕСКИЕ UMA, AK-4, AKM-2» (MП 2301-0167-2018)

Методика поверки

Тип документа

Государственная система обеспечения единства измерений КОМПАРАТОРЫ МАССЫ АВТОМАТИЧЕСКИЕ UMA, AK-4, AKM-2

Наименование

MП 2301-0167-2018

Обозначение документа

ВНИИМ им. Д.И. Менделеева

Разработчик

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ



Федеральное государственное унитарное предприятие

«Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева» ФГУП «ВНИИМ им. Д.И. Менделеева»

X     УТВЕРЖДАЮ

Й^ктора ФГУП «ВНИИМ *       Д-И. Менделеева»

gytyu А.Н. Пронин j         » января 2018 г.

Государственная система обеспечения единства измерений КОМПАРАТОРЫ МАССЫ АВТОМАТИЧЕСКИЕ UMA, АК-4, АКМ-2

Методика поверки

МП 2301-0167-2018

Руководитель лаборатории госэталонов в области измерения массы и силы

____А.Ф. Остривной й научный сотрудник

В. С. Снегов

г. С.-Петербург 2018 г.

СОДЕРЖАНИЕ

для 6-и циклов ABBA

Настоящая методика поверки распространяется на компараторы массы автоматические UMA, АК-4, АКМ-2, изготовленные RADWAG WAGI ELEKTRONICZNE Witold Lewandowski, Польша, и устанавливает методы и средства их первичной поверки при ввозе в страну, после ремонта и периодической поверки в процессе эксплуатации.

Компараторы массы автоматические UMA, АК-4, АКМ-2 предназначены для сличений гирь и измерений массы грузов методом замещения.

Интервал между поверками - 1 год.

Примечания:

  • 1. При пользовании настоящей методикой поверки целесообразно проверить действие ссылочных документов по соответствующему указателю стандартов, составленному по состоянию на 1 января текущего года и по соответствующим информационным указателям, опубликованным в текущем году.

  • 2. Если ссылочный документ заменен (изменен), то при пользовании настоящей методикой следует руководствоваться заменяющим (измененным) документом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

  • 1 ОПЕРАЦИИ И СРЕДСТВА ПОВЕРКИ

    • 1.1 При проведении поверки должны быть выполнены следующие операции и применены средства измерений с характеристиками, указанными в таблице 1.

Таблица 1

Наименование операции

Номер пункта методики поверки

Средства поверки и их технические характеристики

Обязательность проведения операций при первичной и периодической поверке

1. Внешний осмотр

6.1

-

да

2. Опробование

6.2

В соответствии с Руководством пользователя

да

3. Проверка соответствия программного обеспечения

6.3

-

да

4. Определение СКО результата измерений разности массы для 6-и циклов ABBA

6.4

Гири эталонные 1-го разряда по ГОСТ 8.021-2015

да

Для контроля параметров окружающего воздуха должны быть применены следующие средства:

  • - барометр с пределами допускаемой абсолютной погрешности ±33 Па;

  • - психрометр аспирационный с диапазоном измерения относительной влажности от 27 до 85%;

  • - термометр по ГОСТ 112 с диапазоном измерений от 1 до 50 °C.

Допускается применение средств поверки, на которые не дана ссылка в таблице 1, но обеспечивающих определение (контроль) метрологических характеристик поверяемых средств измерений с требуемой точность и пределами измерений.

  • 2 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

    • 2.1 Обслуживающий персонал, допущенный к работе с компараторами, должен изучить Руководство пользователя на компараторы и знать правила работы с электрооборудованием напряжением до 1 000 В.

    • 2.2 Не допускается эксплуатировать компаратор во взрывоопасных помещениях.

    • 2.3 Компаратор подключаются к электросети через сетевой адаптер. Сначала следует подсоединить адаптер к компаратору и после подключить его к электросети.

    • 2.4  Запрещается при включенном компараторе присоединять (отсоединять) взвешивающий модуль к терминалу, а также присоединять (отсоединять) периферийные устройства к разъему интерфейса.

    • 2.5 При проведении поверки должны соблюдаться правила, определяемые правилами безопасности при эксплуатации поверяемых средств измерений и используемых эталонных средств измерений, приведенных в эксплуатационной документации и нормативных документах, а также правилами технической эксплуатации и правил техники безопасности при работе на электроустановках.

    • 2.6 Требования к квалификации поверителей

Специалисты, проводящие поверку, должны иметь высшее или среднее техническое образование и быть аттестованными в качестве поверителей в соответствующей области измерений, должны изучить правила работы с поверяемым средством измерений и обладать соответствующей квалификацией для работы с эталонным оборудованием.

  • 3 УСЛОВИЯ ПОВЕРКИ

    • 3.1 При проведении поверки должны быть соблюдены следующие условия:

  • - температура окружающего воздуха от+15до + 25°С;

  • - изменение температуры в помещении в течение 12 часов не должно превышать ± 0,5 °C;

  • - относительная влажность воздуха от 40 до 60 %;

  • - максимально допускаемое изменение влажности за 12 ч не должно превышать 5%;

  • - отсутствие воздушных потоков в помещении;

  • - отсутствие воздействия прямых солнечных лучей, осветительных приборов или нагревателей;

  • - отсутствие воздействия паров химически агрессивных жидкостей;

  • - наличие виброустойчивого изолированного фундамента для установки компаратора.

4 ПОДГОТОВКА К ПОВЕРКЕ
  • 4.1 При подготовке к проведению поверки должны быть выполнены следующие операции:

  • - время выдержки распакованных компараторов в помещении перед подключением в сеть должно быть менее 12 часов;

  • - компараторы должны быть включены в сеть и выдержаны во включенном состоянии не менее 12 часов.

  • 5 ПРОВЕДЕНИЕ ПОВЕРКИ

    • 5.1 Внешний осмотр

      • 5.1.1 При внешнем осмотре должно быть установлено соответствие компараторов следующим требованиям:

  • - обеспечение сохранности лакокрасочных покрытий;

  • - наличие маркировки и комплектующих изделий согласно комплекту поставки.

  • 5.2 Опробование

При опробовании компараторы приводят в рабочее состояние. Индикация показаний на дисплее терминала должна быть четкой и исправной.

Юстировку компараторов выполняют в соответствии с Руководством пользователя на компаратор.

  • 5.3 Подтверждение соответствия программного обеспечения.

Для подтверждения соответствия программного обеспечения на этапе поверки для однозначной идентификации ПО достаточно определения номера версии (идентификационного номера) ПО.

Идентификация ПО осуществляется путем просмотра номера версии в меню раздела «Параметры» - «О системе».

Номер версии программного обеспечения должен быть не ниже, указанного в таблице 2. Таблица 2

Идентификационные данные (признаки)

Значение

Весовой модуль

Модуль терминала

Идентификационные наименование ПО

Radwag

Radwag

Номер версии (индификационный номер ПО)*

1.0.0

NL 1.8К

* Номер версии (индификационный номер) ПО не ниже указанного.

  • 5.4 Определение СКО результата измерений разности массы для 6-и циклов ABBA

При определении СКО применяют эталонные гири 1-го разряда номинальными значениями, указанными в таблице 3. Гири устанавливают на поворотный стол компаратора симметрично относительно его оси вращения, напротив одна другой. Затем закрывают ветрозащитную витрину компаратора и в соответствии с Руководством пользователя входят в режим сличений. Процесс измерений и обработки данных выполняется автоматически.

Таблица 3

Модели компараторов

Масса эталонных гирь, г

UMA 5; UMA 5D

1; 2; 5

UMA 100; UMA 100D;

АК-4/100; AK-4/100D

100

АК-4/1000; AK-4/1000D;

АК-4/1001; АК-4/1001D;

UMA 1000; UMA 1000D

1000

АК-4/5000; AK-4/5000D

5000

АК-4/10000; AK-4/10000D;

АКМ-2/10; AKM-2/10D

10000

АК-4/2000; AK-4/2000D;

20000

АКМ-2/50; AKM-2/50D

50000

По окончании измерений компаратор распечатывает индивидуальные значения разностей массы сличаемых гирь, среднее арифметическое значение разности массы гирь и значение CKO. СКО результата измерений разности массы для 6-и циклов ABBA не должно превышать значений, указанных в таблице 4.

Таблица 4.

Наименование характеристики

Значение характеристики

Предел допускаемого значения СКО результата измерений

разности массы для 6-и циклов ABBA, мкг:

- UMA 5; UMA 5D для нагрузок

от 1 мг до 1 г;

0,2

2 г;

0,3

5 г;

0,4

- UMA 100; UMA 100D; АК-4/100; AK-4/100D для нагрузок до

100 г;

2

- АК-4/1001; AK-4/1001D для нагрузок до 1 кг

2

- UMA 1000; UMA 1000D; АК-4/1000; AK-4/1000D для нагрузок

до 1 кг

12

- АК-4/2000; AK-4/2000D для нагрузок до 2 кг;

15

- АК-4/5000; AK-4/5000D для нагрузок до 5 кг;

20

- АК-4/10000; AK-4/10000D для нагрузок до 10 кг;

20

- АКМ-2/10; AKM-2/10D для нагрузок до 10 кг;

200

- АКМ-2/20.1; AKM-2/20.1D для нагрузок до 20 кг;

400

- АКМ-2/50; AKM-2/50D для нагрузок до 50 кг

2000

6 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

  • 6.1 Положительные результаты поверки должны оформляться при первичной и периодической поверках выдачей свидетельства о поверке в соответствии с Приказом Минпромторга 1815 от 02.07. 2015 г.

В свидетельстве о поверке могут быть указаны наибольшие по абсолютной величине значения метрологических характеристик, полученные при поверке.

Знак поверки наносят на корпус взвешивающего модуля компаратора.

Взвешивающий

Место нанесения

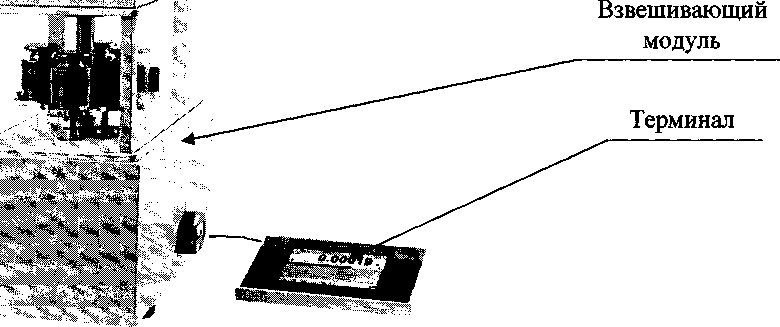

Рисунок 1 - Общий вид компаратора массы автоматического UMA и обозначение места нанесения знака поверки

Место нанесения знака поверки

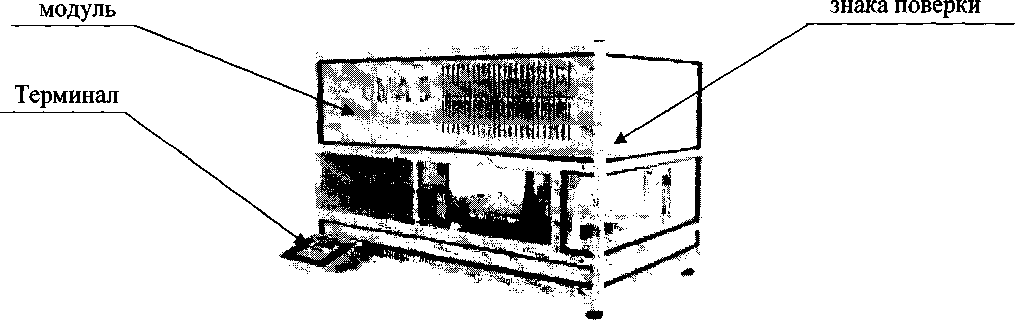

Рисунок 2 - Общий вид компаратора массы автоматического АК-4 и обозначение места нанесения знака поверки

Терминал

Место нанесения знака поверки

Рисунок 3 - Общий вид компаратора массы автоматического АКМ-2 и обозначение места нанесения знака поверки

Взвешивающий модуль

  • 6.2 В случае отрицательных результатов компаратор к применению не допускается и выдается извещение о непригодности. Выданное ранее свидетельство должно быть аннулировано.
