Методика поверки «ГСИ. Газоанализаторы стационарные ИГМ-12 и ИГМ-13» (МП 156-221-2016)

Федеральное агентство по техническому регулированию и метрологии Федеральное государственное унитарное предприятие «Уральский научно-исследовательский институт метрологии» (ФГУП «УНИИМ»)

Государственная система обеспечения единства измерений

МП 156-221-2016

Екатеринбург

2017

• 1.  Разработана: ФГУП «Уральский научно-исследовательский институт метрологии» (ФГУП “УНИИМ”)

• 2. Исполнитель: Лифинцева М.Н. старший инженер ФГУП «УНИИМ».

• 3. Утверждена ФГУП “УНИИМ” «27» января 2017 г.

Настоящий документ не может быть полностью или частично воспроизведен, тиражирован и распространен без разрешения ФГУП «УНИИМ».

СОДЕРЖАНИЕ

• 1 ОБЛАСТЬ ПРИМЕНЕНИЯ

• 2 НОРМАТИВНЫЕ ССЫЛКИ

• 3 ОПЕРАЦИИ ПОВЕРКИ

• 4 СРЕДСТВА ПОВЕРКИ

• 5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ И ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ.. .5

• 6 УСЛОВИЯ ПОВЕРКИ

• 7 ПОДГОТОВКА К ПОВЕРКЕ

• 8 ПРОВЕДЕНИЕ ПОВЕРКИ

  • 8.1 Внешний осмотр

  • 8.2 Опробование

  • 8.3 Проверка диапазона измерений и определение основной абсолютной погрешности при

измерении объемной доли компонентов

• 8.4 Определение вариации выходного сигнала

• 9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

Приложение А

Приложение Б

Приложение В

Дата введения «27» января 2017 г.

• 1.1 Настоящий документ распространяется на газоанализаторы стационарные ИГМ-12 и ИГМ-13 (далее - газоанализаторы) и устанавливает методику их первичной и периодической поверок.

• 1.2 Интервал между поверками для газоанализаторов - два года.

В настоящей методике использованы ссылки на документы, приведенные в таблице 1.

Таблица 1 - Нормативные документы

• 3.1 При проведении поверки должны быть выполнены операции, указанные в таблице 2.

Таблица 2 - Операции поверки

Примечание. Знак «+» обозначает, что соответствующую операцию поверки проводят.

• 3.2 При получении отрицательных результатов на любой из операций, указанных в таблице 2, поверку прекращают, а далее выясняют и устраняют причины несоответствий и повторяют поверку по пунктам несоответствий.

• 4.1 При проведении поверки применяют следующие средства поверки:

• - стандартные образцы - поверочные газовые смеси (ГСО-ПГС):

ГСО 10597-2015 состава СШ, 1 разряд; ГСО 10597-2015 состава СзНя, 1 разряд; ГСО 10597-2015 состава СбНн, 1 разряд; ГСО 10597-2015 состава СгНб, 1 разряд; ГСО 10597-2015 состава С4Н10, 1 разряд; ГСО 10597-2015 состава ГСД Го, 1 разряд; ГСО 10597-2015 состава С5Н12, 1 разряд; ГСО 10597-2015 состава С2Н4, 1 разряд; ГСО 10597-2015 состава СзНб, 1 разряд; ГСО 10506-2014 состава СбНб, 1 разряд; ГСО 10597-2015 состава СО2, 1 разряд, ГСО 10385-2013 состава (СНз)гСО, 1 разряд; ГСО 10540-2014 состава СН3ОН, 1 разряд;

• - поверочный нулевой газ (ПНГ) - по ТУ 2114-008-53373468-2008 в баллонах под давлением;

• - термогигрометр CENTER-ЗЮ. Диапазон измерений относительной влажности от 10 % до 100 %, погрешность ±2,5%; диапазон измерений температуры от минус 20 °C до плюс 60 °C, погрешность ±0,7 °C;

• - барометр-анероид метеорологический М-67. Диапазон (610-790) мм рт. ст., погрешность ± 0,8 мм рт. ст.

• 4.2 ГСО должны иметь действующие паспорта, средства измерений должны иметь действующие свидетельства о поверке.

• 4.3 Допускается использование других средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью.

• 5.1 При проведении поверки необходимо соблюдать требования ГОСТ 12.2.007.0-75, Приказа Минтруда России от 24.07.2013 №328н и требования безопасности, установленные в документации на средства поверки.

• 5.2 К проведению поверки допускаются лица, изучившие руководство по эксплуатации на поверяемый газоанализатор, эксплуатационную документацию на средства поверки, настоящую методику поверки и работающих в качестве поверителей в организации аккредитованной на право поверки средств физико-химических измерений.

Поверку газоанализаторов проводят в следующих условиях:

• - температура окружающего воздуха, °C            20±5

• - относительная влажность воздуха, %, не более       70

• - атмосферное давление, кПа                     от 98 до 104,6.

• 7.1 Газоанализатор подготовить к работе в соответствии с руководством по эксплуатации.

• 7.2 Средства поверки подготовить к работе в соответствии с эксплуатационной документацией.

• 7.3 Поверку проводят с использованием ПГС, состав и характеристики которых приведены в Приложении Б. Баллоны с ПГС должны быть выдержаны при температуре поверки в течение не менее 24 ч. Расход подаваемой ПГС должен быть (0,50 ± 0,1) л/мин.

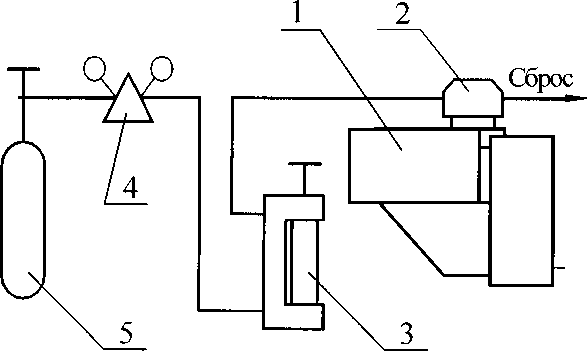

• 7.4 Собрать схему поверки газоанализатора, которая представлена на рисунке 1.



1- газоанализатор; 2 - насадка; 3 - ротаметр РМ-А-0,063, 4 - редуктор (регулятор расхода поверочной газовой смеси) ДПК 1,65; 5 - баллон с поверочной газовой смесью.

Рисунок 1 - Схема поверки газоанализатора

• 8 ПРОВЕДЕНИЕ ПОВЕРКИ

• 8.1.1 При внешнем осмотре проверить:

• - соответствие комплектности эксплуатационной документации;

• - соответствие маркировки требованиям, предусмотренным эксплуатационной документацией;

• - отсутствие повреждений и дефектов, влияющих на работоспособность газоанализатора;

• - наличие заводского номера;

• - наличие свидетельства о предыдущей поверке (в случае периодической поверки).

• 8.1.2 Результаты внешнего осмотра считают положительными, если выполняются требования

8.1.1.

• 8.2.1 При опробовании проверить функционирование газоанализатора и идентификационные данные программного обеспечения.

• 8.2.2 Проверку функционирования газоанализатора проводить по отображению информации на ПК. При изменении значения входного сигнала от нижнего предельного значения до верхнего показания выходного сигнала должны изменяться.

• 8.2.3 Проверку идентификационных данных программного обеспечения газоанализатора проводить сравнением номера версии (идентификационного номера) программного обеспечения на ПК с номером версии, указанным в таблице 3.

Таблица 3 - Идентификационные данные программного обеспечения

Примечание - номер версии ПО должен быть не ниже указанного в таблице. Значения контрольных сумм, приведенные в таблице, относятся только к файлам прошивки, обозначенных в таблице версий.

• 8.2.4 Результаты опробования считают положительными, если выполняются требования, указанные в 8.2.2, и идентификационные данные программного обеспечения газоанализатора соответствуют приведенным в таблице 3.

• 8.3.1 Собрать схему поверки, которой изображена на рисунке 1.

• 8.3.2 Провести измерения ГСО-ПГС (далее-ПГС).

• 8.3.2 Значения объемной доли определяемого компонента должны соответствовать таблице 4.

Таблица 4 - Точки диапазона измерений, в которых проверяют основную абсолютную погрешность

• 8.3.3 Отношение погрешности, с которой устанавливается содержание компонента в ПГС, к пределу допускаемой основной абсолютной погрешности газоанализатора, должно быть не более 1/2.

• 8.3.4 ПГС подают в следующей последовательности 1-2-3-2-1-3. Время подачи каждой ГС не менее утроенного То,9д

• 8.3.5 Значения основной абсолютной погрешности, Д_о, рассчитать в каждой поверяемой точке диапазона измерений по формуле

A_o = C_ij-C_0j,                                       (1)

где Сц - i-показание газоанализатора в j-точке диапазона измерений, %;

диапазона, указанное в паспорте на ГСО-ПГС, %.

• 8.3.6 Результаты считать положительными, если полученные значения основной абсолютной погрешности находятся в интервалах, указанных в Приложении В настоящей методики.

• 8.4.1 Определение вариации выходного сигнала газоанализатора проводят одновременно с определением основной абсолютной погрешности.

• 8.4.2 Значение вариации выходного сигнала определяют как разность между показаниями газоанализатора, полученными в точке проверки 2 (ПГС № 2), при подходе к точке проверки со стороны больших и меньших значений.

• 8.4.3 По результатам измерений значение вариации выходных сигналов (Н) в долях от пределов допускаемой основной абсолютной погрешности рассчитывают по формуле



(2)

где Сб, С_м - результаты измерений определяемого компонента при подходе к точке проверки со стороны соответственно больших и меньших значений, %.

• 8.4.4 Результаты поверки считают положительными, если полученные значения вариации выходных сигналов не превышают 0,5 пределов допускаемой основной абсолютной погрешности, указанных в приложении В.

В соответствии с п.16 и п.18 приказа Минпромторга России от 2 июля 2015 г. № 1815 на основании письменного заявления владельца периодическую поверку газоанализаторов, введённых в эксплуатацию, допускается проводить только для используемых при эксплуатации диапазонов измерений применяемых величин с указанием в свидетельстве о поверке информации об объеме проведенной поверки.

• 9.1 Результаты заносят в протокол, форма которого приведена в приложении В.

• 9.2 При положительных результатах поверки газоанализатора признают пригодным к эксплуатации, оформляют свидетельство о поверке по форме приказа Минпромторга России №1815 от 02.07.2015 г. или в паспорте делают отметку с указанием даты поверки и подписи поверителя. Знак поверки наносится в паспорт и (или) свидетельство о поверке.

• 9.3 При отрицательных результатах поверки газоанализатор к применению не допускают, свидетельство о поверке аннулируют, выдают извещение о непригодности по форме приказа Минпромторга России № 1815 от 02.07.2015 г. с указанием причин, делают соответствующую запись в паспорте.

Старший инженер ФГУП «УНИИМ»

М.Н.Лифинцева

Приложение А

(рекомендуемое) ФОРМА ПРОТОКОЛА ПОВЕРКИ

Протокол № от

Поверки газоанализаторов стационарных ИГМ-12 и ИГМ-13

в соответствии с документом МП 156-221-2016 «ГСП. Газоанализаторы стационарные ИГМ-12 и ИГМ-13. Методика поверки»

Заводской номер:___________________________________________________________________

Принадлежит:___________________________________________________________________

Дата изготовления:____________________________________________________________________

Средства поверки:__________________________________________________________________

Условия поверки:___________________________________________________________________

Результаты внешнего осмотра_______________________________________________________

Результаты опробования

Таблица - Идентификационные данные программного обеспечения

Проверка диапазона измерений и определение основной абсолютной погрешности при измерении объемной доли компонентов

Определение вариации выходного сигнала

Заключение по результатам поверки:

На основании положительных результатов поверки выдано свидетельство о поверке №_________от_________20__г.

На основании отрицательных результатов поверки выдано извещение о непригодности №_________от________20___г.

Дата поверки_________________ Подпись поверителя___________________________

Организация, проводившая поверку______________________________________________

Приложение Б Характеристики поверочных газовых смесей (ПГС), утвержденных в качестве государственных стандартных образцов (ГСО), используемых при поверке газоанализаторов стационарных ИГМ-12 и ИГМ-13

Приложение В

Диапазоны измерений объемной доли определяемого компонента и пределы допускаемой основной абсолютной погрешности газоанализаторов стационарных ИГМ-12 и ИГМ-13

И
