Методика поверки «ДЕЛИТЕЛЬ НАПРЯЖЕНИЯ УНИВЕРСАЛЬНЫЙ УДН-4» (МП 206.1-096-2016)

УТВЕРЖДАЮ

Заместитель директора

ФГУП «вниимс»

Методика поверки

МП 206.1-096-2016

г. Москва

2016

Настоящая методика поверки распространяется на делитель напряжения универсальный УДН-4 (далее - делитель), изготовленный ФГУП «Опытный завод ВЭИ», г. Москва, и устанавливает методы и средства первичной и периодической поверок.

На поверку представляется делитель, укомплектованный в соответствии с руководством по эксплуатации, и комплект следующей технической и нормативной документации:

• - руководство по эксплуатации РЭ;

• - методика поверки.

Интервал между поверками — 2 года.

РМГ 51-2002 «ГСИ. Документы на методики поверки средств измерений. Основные положения»;

Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке, утвержден Приказом Минпромторга России от 02.07.2015 г. №1815;

ПР 50.2.012-94 «ГСИ. Порядок аттестации поверителей средств измерений»;

ГОСТ 32144-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения»;

ГОСТ Р 8.736-2011 «ГСИ. Измерения прямые многократные. Методы обработки результатов измерений. Основные положения»;

ГОСТ 12.3.019-80 «Система стандартов безопасности труда. Системы вентиляционные. Методы аэродинамических испытаний»;

ГОСТ 12.2.007.0-75 «Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности»;

«Правила по охране труда при эксплуатации электроустановок» 04.08.2014 г.;

«Правила эксплуатации электроустановок потребителей», утвержденных Главгосэнергонадзором.

• 2.1 Поверка проводится в объеме и в последовательности, указанной в таблице 1.

Таблица 1 - Перечень операций при первичной и периодических поверках устройства

• 3.1 При проведении поверки устройства должны применяться основные и вспомогательные средства, указанные в таблице 2.

Таблица 2 - Основные средства поверки

• 3.2 Для проведения поверки допускается применение других средств, не приведенных в таблице 2, при условии обеспечения ими необходимой точности измерений.

• 3.3 Контрольно-измерительная аппаратура и средства поверки, применяемые при поверке, должны обеспечивать требуемую точность и иметь действующие свидетельства о поверке или калибровке, или аттестаты.

• 4.1 К проведению поверки допускают поверителей из числа сотрудников организаций, аккредитованных на право проведения поверки в соответствии с действующим законодательством РФ, изучивших настоящую методику поверки и руководство пользовате-ля/руководство по эксплуатации на аппараты, имеющих стаж работы по данному виду измерений не менее 1 года.

• 4.2 Поверитель должен пройти инструктаж по технике безопасности и иметь действующее удостоверение на право проведения работ в электроустановках с квалификационной группой по электробезопасности не ниже III.

При проведении поверки должны соблюдаться требования ГОСТ 12.2.007.0-75, ГОСТ 12.3.019-80, «Правила по охране труда при эксплуатации электроустановок», «Правил эксплуатации электроустановок потребителей», утвержденных Главгосэнергонадзором.

Должны быть также обеспечены требования безопасности, указанные в эксплуатационных документах на средства поверки.

• 6.1 Поверка приборов должна проводиться в нормальных условиях согласно ГОСТ 22261:

• • температура окружающей среды, °C             от 15 до 25;

• • атмосферное давление, кПа                     от 84 до 106;

• • относительная влажность воздуха, %             от 30 до 80.

• 6.2 Напряжение питающей сети переменного тока частотой 50 Гц, действующее значение напряжения 230 В. Допускаемое отклонение от нормального значения при поверке ± 11 В. Коэффициент искажения синусоидальности кривой напряжения не более 5 %. Остальные характеристики сети переменного тока должны соответствовать ГОСТ 32144-2013.

• 7.1  Средства поверки должны быть подготовлены к работе согласно указаниям, приведенным в соответствующих эксплуатационных документах.

• 7.2 До проведения поверки поверителю надлежит ознакомиться с эксплуатационной документацией на приборы и входящие в их комплект компонентов.

• 7.3 До начала поверки все приборы должны быть прогреты.

• 8 МЕТОДЫ ПОВЕРКИ

При проведении внешнего осмотра должно быть установлено соответствие поверяемого делителя следующим требованиям:

• -   комплектность должна соответствовать данным, приведенным в руководстве по эксплуатации;

• -   все разъемы, клеммы и измерительные провода не должны иметь повреждений, следов окисления и загрязнений;

• -   маркировка и функциональные надписи должны читаться и восприниматься однозначно;

• -   наружные поверхности корпуса, разъемы, соединительные кабели и органы управления не должны иметь механических повреждений и деформаций, которые могут повлиять на работоспособность прибора;

При несоответствии по вышеперечисленным позициям делитель бракуется и направляется в ремонт.

• 8.2.1 Опробование проводится во время проверки относительной погрешности коэффициентов масштабного преобразования при работе с напряжением переменного тока.

• 8.3.1 Соберите схему, приведенную на рисунке 2, на поверяемом делителе включите значение коэффициента масштабного преобразования равным 2000.

• 8.3.2 Подайте с источника напряжения переменного тока промышленной частоты напряжение 50 кВ и произведите измерения. Результаты занесите в таблицу 3.

• 8.3.3 Произведите измерения по п. 8.3.2, подавая последовательно с источника напряжения переменного тока промышленной частоты 100 кВ, 250 кВ, 500 кВ, 750 кВ.

• 8.3.4 Произведите измерения по п. 8.3.2, подавая последовательно с источника напряжения переменного тока промышленной частоты 50кВ, 100 кВ, 250 кВ, 500 кВ, 750 кВ включив на поверяемом делителе значение коэффициента масштабного преобразования равным 4000.

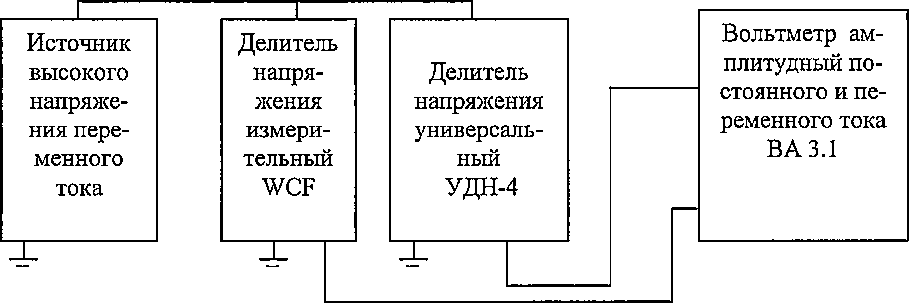

Рисунок 2 - Схема проверки относительной погрешности коэффициентов масштабного преобразования при работе с напряжением переменного тока

Таблица 3 - Результаты определения относительной погрешности коэффициентов масштаб-

где:

U_x - значение напряжения на выходе поверяемого делителя;

U_o - значение напряжения на выходе эталонного делителя;

8Ки - погрешность коэффициентов масштабного преобразования поверяемого делителя, вычисленная по формуле 100-(Ku₃t’U_o- Ku*U_x)/ Ки_Эт U_o, Киэт - номинальное значение коэффициента масштабного преобразования эталонного делителя.

8.3.1.5 Результаты измерений считаются удовлетворительными, если полученные значения относительной погрешности коэффициентов масштабного преобразования не превышают ±1,5 %.

• 8.4 Проверка относительной погрешности коэффициентов масштабного преобразования при работе с напряжениями стандартизованных коммутационных и грозовых импульсов до 1000 кВ

  • 8.4.1 Соберите схему, приведенную на рисунке 3.

  • 8.4.2 Установите режим работы на напряжении стандартизованных коммутационных импульсов.

  • 8.4.3 На поверяемом делителе включите значение коэффициента масштабного преобразования равным 2000.

  • 8.4.4 Подайте с ГИН-1000 напряжение стандартизованного коммутационного импульса 100 кВ положительной полярности и произведите измерения. Результаты занесите в таблицу 4.

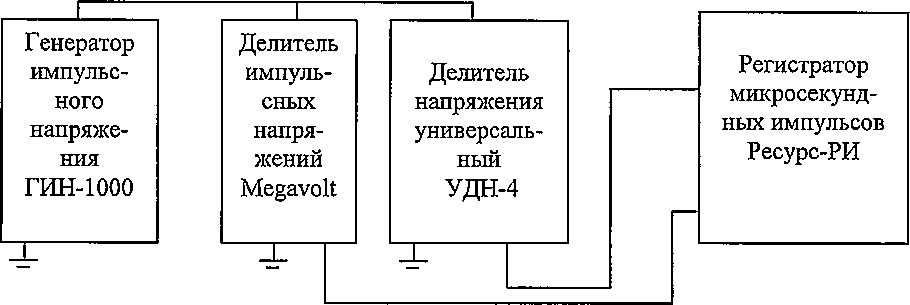

Рисунок 3 - Схема проверки относительной погрешности коэффициентов масштабного преобразования при работе с напряжениями стандартизованных коммутационных и грозовых импульсов до 1000 кВ

• 8.4.5 Произведите измерения по п. 8.4.4, подавая последовательно с ГИН-1000 напряжение стандартизованного коммутационного импульса 250 кВ, 500 кВ, 750 кВ, 1000 кВ.

• 8.4.6 Произведите измерения по п.п. 8.4.4-8.4.5, подавая последовательно с ГИН-1000 напряжение стандартизованного коммутационного импульса отрицательной полярности.

• 8.4.7 Произведите измерения по п.п. 8.4.4-8.4.6, подавая последовательно с ГИН-1000 напряжение стандартизованного коммутационного импульса отрицательной и положительной полярности при включенном на поверяемом делителе значении коэффициента масштабного преобразования равным 4000.

• 8.4.8 Произведите измерения по п.п. 8.4.4-8.4.7, подавая последовательно с ГИН-1000 напряжение стандартизованного грозового импульса.

Таблица 4 - Результаты определения относительной погрешности коэффициентов масштабного преобразования при работе с напряжениями стандартизованных коммутационных и грозовых импульсов до 1000 кВ

где:

U_x - значение напряжения на выходе поверяемого делителя;

U_o - значение напряжения на выходе эталонного делителя;

6Ки - погрешность коэффициентов масштабного преобразования поверяемого делителя, вычисленная по формуле 100-(Киэт*и_о- Ku*U_x)/ Киэ-r’Uo, Киэт - номинальное значение коэффициента масштабного преобразования эталонного делителя.

• 8.4.9 Результаты измерений считаются удовлетворительными, если полученные значения относительной погрешности коэффициентов масштабного преобразования не превышают ±3,0 %.

8.5 Проверка линейности коэффициентов масштабного преобразования при работе с напряжениями стандартизованных коммутационных и грозовых импульсов свыше 1000 кВ

• 8.5.1 Соберите схему, приведенную на рисунке 4.

• 8.5.2 Установите режим работы на напряжении стандартизованных коммутационных импульсов.

• 8.5.3 На поверяемом делителе включите значение коэффициента масштабного преобразования равным 2000.

• 8.5.4 Подайте с ГИН-5000 напряжение стандартизованного коммутационного импульса 1000 кВ положительной полярности и произведите измерения. Результаты занесите в таблицу 5.



Рисунок 4 - Схема проверки линейности коэффициентов масштабного преобразования при работе с напряжениями стандартизованных коммутационных и грозовых импульсов свыше 1000 кВ

1 - Заряжающий генератор от ГИН-5000; 2 - Делитель напряжения ДН-100э; 3 - Вольтметр амплитудный постоянного и переменного токаВА-3.1; 4 - Регистратор микросекундных импульсов Ресурс-РИ

• 8.5.5 Произведите измерения по п. 8.5.4, подавая последовательно с ГИН-5000 напряжение стандартизованного коммутационного импульса 1500 кВ, 2000 кВ, 2400 кВ.

• 8.5.6 Произведите измерения по п.п. 8.5.4-8.5.5, подавая последовательно с ГИН-5000 напряжение стандартизованного коммутационного импульса отрицательной полярности.

• 8.5.7 Произведите измерения по п.п. 8.5.4-8.5.6, подавая последовательно с ГИН-5000 напряжение стандартизованного коммутационного импульса отрицательной и положительной полярности при включенном на поверяемом делителе значении коэффициента масштабного преобразования равным 4000.

• 8.5.8 Произведите измерения по п.п. 8.5.4-8.5.7, подавая последовательно с ГИН-5000 напряжение стандартизованного грозового импульса 1000 кВ, 1500 кВ, 2000 кВ, 2500 кВ, 3000 кВ.

Таблица 5 - Результаты определения относительной погрешности коэффициентов масштабного преобразования при работе с напряжениями стандартизованных коммутационных и грозовых импульсов свыше 1000 кВ

где:

Uxx - значение напряжения на выходе поверяемого делителя для каждого значения UhOMs

и_ох - значение напряжения на измеренное ДН-100э+ ВА-3.1 для каждого значения UhOMj

ЗКи - линейность коэффициентов масштабного преобразования поверяемого делителя, вычисленная по формуле I00-(U_OX-U_xiooo)/ (U_xx^,U₀iooo)₅ - номинальное значение коэффициента масштабного преобразования эталонного делителя.

• 8.5.9 Результаты измерений считаются удовлетворительными, если полученные значения ЗКи не превышают ±3,0 %.

• 9.1 Положительные результаты поверки оформляются свидетельством о поверке согласно требованиям нормативных документов (НД) Федерального агентства по техническому регулированию и метрологии.

• 9.2 Допускается вместо оформления свидетельства о поверке на корпус делителя наносить оттиск поверительного клейма (пломбы) таким образом, чтобы гарантировалась невозможность вскрытия корпуса без нарушения целостности оттиска, а в паспорте в разделе «Поверка изделия в эксплуатации» наносить подпись поверителя и оттиск поверительного клейма.

• 9.3 При отрицательных результатах свидетельство о поверке не выдается, ранее вы

данное свидетельство о поверке аннулируется, запись о поверке в паспорте на анализатор гасится и выдается извещение о непригодности согласно требованиям НД Федерального агентства по техническому регулированию и метрологии.       А

Начальник отдела 206.1                       i I J            С.Ю. Рогожин

ФГУП «вниимс»                     IS

Научный сотрудник отдела 206.1

ФГУП «ВНИИМС»
