Методика поверки «ГСИ. Анализаторы контактного угла оптические ACAM» (МП 106-251-2019)

ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ УНИТАРНОЕ ПРЕДПРИЯТИЕ «УРАЛЬСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИИ» (ФГУП «УНИИМ»)

УТВЕРЖДАЮ

«УНИИМ»

iX 2019 г.

г. Екатеринбург

2019 г.

ПРЕДИСЛОВИЕ

• 1 РАЗРАБОТАНА ФГУП «Уральский научно-исследовательский институт метрологии» (ФГУП «УНИИМ»)

• 2 ИСПОЛНИТЕЛЬ ст. инженер лаб. 251 ФГУП «УНИИМ» А.С. Засухин

• 3 УТВЕРЖДЕНА директором ФГУП «УНИИМ» в декабре 2019 г.

• 1  ОБЛАСТЬ ПРИМЕНЕНИЯ

• 2  НОРМАТИВНЫЕ ССЫЛКИ

• 3  ОПЕРАЦИИ ПОВЕРКИ

• 4  СРЕДСТВА ПОВЕРКИ

• 5  ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЯ

• 6  ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 7  УСЛОВИЯ ПОВЕРКИ

• 8  ПОДГОТОВКА К ПОВЕРКЕ

• 9  ПРОВЕДЕНИЕ ПОВЕРКИ

• 10 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

ПРИЛОЖЕНИЕ А

ПРИЛОЖЕНИЕ Б

Дата введения в действие:__________2019 г.

Настоящая методика поверки распространяется на анализаторы контактного угла оптические АСАМ (далее - анализаторы), выпускаемые фирмой «Apex Instruments Со. Pvt. Ltd.», Индия и устанавливает методы и средства первичной и периодической поверок.

Поверка анализаторов должна производиться в соответствии с требованиями настоящей методики.

Интервал между поверками - 1 год.

В настоящей методике поверки использованы ссылки на следующие документы:

Приказ Госстандарта от 29.12.2018 № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1-Ю'⁹ до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»

ГОСТ 12.2.007.0-75 Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности

Приказ Минтруда России от 24.07.2013 № 328н «Об утверждении Правил ио охране груда при эксплуатации электроустановок»

Приказ Минпромторга России от 02.07.2015 № 1815 «Об утверждении порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельств о поверке».

• 3.1 При поверке должны быть выполнены операции, указанные в таблице 1. Таблица 1 - Операции поверки

  Наименование операции	Номер пункта методики поверки	Обязательность проведения операций при
  		первичной поверке	периодической поверке
  1	2	3	.4
  1 Внешний осмотр	9.1	да	да
  2 Опробование	9.2	да	да
  3 Проверка метрологических характеристик	9.3	да	да
  3.1 Проверка абсолютной погрешности измерений контактного угла	9.3.1	да	да
  3.2 Проверка диапазона измерений контактного угла	9.3.2	да	нет

• 3.2 В случае невыполнения требований хотя бы к одной из операций проводится настройка анализатора в соответствии с руководством по эксплуатации (далее - РЭ). В дальнейшем все операции повторяются вновь, в случае повторного невыполнения требований хотя бы к одной из операций поверка прекращается, анализатор бракуется.

• 4.1 При проведении поверки применяют следующее средства поверки:

• - рабочий эталон единицы длины 3-го разряда в соответствии с Приказом Госстандарта от 29.12.2018 № 2840 (микроскоп инструментальный, диапазон измерений от 0 до 150 мм, пределы допускаемой абсолютной погрешности измерений ± 3 мкм, регистрационный номер вФИФ№ 10742-03);

• - поверочные образцы контактного угла из комплекта поставки анализатора.

Для контроля внешних влияющих факторов применяют средства измерений температуры и относительной влажности окружающей среды, а также напряжения и частоты переменного тока с диапазонами измерений, охватывающими условия по п. 7.1.

• 4.2 Допускается применение других средств поверки с метрологическими характеристиками не хуже приведенных в 4.1.

К проведению работ по поверке анализатора допускаются лица, прошедшие специальное обучение и аттестованные в порядке, установленном Госстандартом, ознакомившиеся с настоящей методикой поверки и ГЭ на анализатор.

При проведении поверки должны быть соблюдены требования Приказа Минтруда Госсии от 24.07.2013 № 328н, требования ГОСТ 12.2.007.0.

• 7.1 При проведении поверки должны быть соблюдены следующие условия:

  • - температура окружающей среды, °C                                       20 ± 5

  • - относительная влажность воздуха, %                                    не более 80

  • - напряжение переменного тока, В                                          220 ± 22

  • - частота переменного тока, Гц                                                 50/60

• 7.2 Анализатор устанавливается вдали от источников магнитных и электрических полей, а также источников прямого освещения.

• 8.1 Анализатор и поверочные образцы контактного угла подготовить к работе в соответствии с ГЭ.

• 9.1 Внешний осмотр

При внешнем осмотре установить:

• - отсутствие видимых повреждений анализатора;

• - соответствие комплектности, указанной в ГЭ;

• - четкость обозначений и маркировки.

• 9.2 Опробование

  • 9.2.1 Проверку работоспособности органов управления и регулировки анализатора осуществляют при помощи встроенных систем контроля в соответствии с ГЭ.

  • 9.2.2 Идентификационное наименование ПО, номер версии ПО идентифицируется при включении анализатора, запуска ПО и дальнейшего вывода из ПО на экран монитора номера версии ПО и его идентификационного наименования (пункт меню «Help»). ПО должно соответствовать приведенным в таблице 2 идентификационным данным.

Таблица 2 - Идентификационные данные программного обеспечения

9.3 Проверка метрологических характеристик

Проверку метрологических характеристик проводят при помощи средств измерений по п. 4.1. Предварительно проводят измерения действительных значений поверочных образцов контактного угла из комплекта поставки анализатора в соответствии с приложением А.

• 9.3.1 Определение абсолютной погрешности измерений контактного угла

Определение абсолютной погрешности измерений контактного угла проводят с использованием не менее трех поверочных образцов, входящих в комплект поставки, со значениями контактного угла, равномерно распределенными по диапазону измерений от 0 до 180°. Проводят 10 измерений контактного угла для каждого поверочного образца методом «Круговой» («Circle»).

По результатам измерений для каждого поверочного образца вычисляют абсолютную погрешность каждого измерения контактного угла по формуле:

&ij~ Xlj Qoi>

где Xtj - результатj-го измерения контактного угла /-го поверочного образца на анализаторе, о.

9

Qoi - действительное значение контактного угла /-го поверочного образца, определенное по приложению А, °;

Анализатор считается прошедшим операцию поверки, если значения абсолютной погрешности для каждого измерения не превышают значений, указанных в таблице 3.

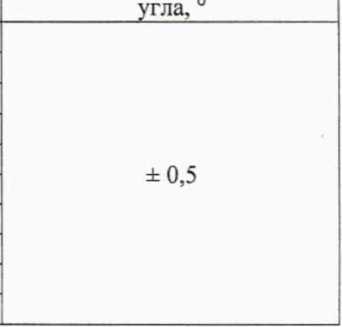

Таблица 3 - Метрологические характеристики анализаторов

• 9.3.2 Проверка диапазона измерений контактного угла

Проверку диапазона измерений контактного угла проводят одновременно с определением абсолютной погрешности измерений контактного угла по п. 9.3.1. За диапазоны измерений анализатора принимают диапазон измерений контактного угла, приведенный в таблице 3, если полученные значения абсолютной погрешности по п. 9.3.1 удовлетворяют требованиям таблицы 3.

• 10.1 Оформляют протокол проведения поверки по форме Приложения Б.

• 10.2 Положительные результаты поверки оформляют выдачей свидетельства о поверке в соответствии с Приказом Минпромторга России от 02.07.2015 № 1815. Знак поверки наносится на блок видеоизмерительпой системы анализаторов.

• 10.3 При отрицательных результатах поверки анализатор признают непригодным к дальнейшей эксплуатации, выдают извещение о непригодности с указанием причин в соответствии с Приказом Минпромторга России от 02.07.2015 № 1815.

Ст. инженер лаб. 251 ФГУП «УНИИМ»

(обязательное)

А.1 Выполняют измерение контактного угла каждого поверочного образца оптического контактного угла с помощью рабочего эталона единицы длины 3-го разряда в соответствии с Приказом Госстандарта от 29.12.2018 № 2840 (микроскоп инструментальный).

А.2 Поверочный образец оптического контактного угла устанавливают на предметном столике микроскопа и выполняют измерения высоты Н и ширины D нанесенной на стекло капли.

А.З Рассчитывают действительное значение контактного угла Q_o по формуле: где Н и D - результаты измерений высоты и ширины капли поверочного образца соответственно, мкм.

= arccos

ПРИЛОЖЕНИЕ Б

(рекомендуемое)

ПРОТОКОЛ №_______ПРОВЕДЕНИЯ ПОВЕРКИ

Анализатор контактного угла оптический АСАМ модель____________, зав. №___________

Документ на поверку:

МП 106-251-2019 «ГСИ. Анализаторы контактного угла оптические АСАМ. Методика поверки»

Информации об использованных средствах поверки:

Условии проведении поверки:

• - температура окружающего воздуха, °C                          _________

• - относительная влажность воздуха, %                            _________

• - напряжение переменного тока, В                               _________

• - частота переменного тока, Гц                                   _________

Результаты внешнего осмотра________________________________________________

Результаты опробования_______________________________________________________

Проверка метрологических характеристик

Таблица Б.1 - Результаты установления действительного значения контактного угла поверочного образца

Таблица Б.2 - Результаты проверки абсолютной погрешности измерений контактного угла

Таблица Б.З - Результаты проверки диапазона измерений контактного угла

Результат проведения поверки:___________________________________________________

Выдано свидетельство о поверке (извещение о непригодности)

от «___»_____________20___г, №__________________

Поверитель_______

Подпись           (Ф.И.О.)

Организация, проводившая поверку____________________________________________
