УТВЕРЖДАЮ

Заместитель директора по

й метрологии

ФГУП

Иванникова

энергия-источник

Разработка и производство приборной продукции

РЕГИСТРАТОР МНОГОКАНАЛЬНЫЙ ЭНИ-702 (РТ-702)

ЭИ.207.00.000МИ

Методика поверки

Челябинск

СОДЕРЖАНИЕ

модуля ЭнИ-702И

  • 6.4 Определение основной приведенной погрешности

модуля ЭнИ-703И

ПРИЛОЖЕНИЕ А

Версия:

20.10.2016 А6

Настоящая методика распространяется на регистратор многоканальный ЭнИ-702 (РТ-702) (далее регистратор), предназначенный для измерения силы и напряжения постоянного тока, сопротивления (в том числе сигналов от термопар и термопреобразователей сопротивления), регистрации и хранения измеренных значений, а также преобразования измеренного параметра в цифровой код.

Регистратор состоит из трех функциональных блоков: панели индикации ЭнИ-702 (РТ-702) (далее ЭнИ-702), шестиканальных измерительных модулей ЭнИ-702И (РТ-702И) (далее ЭнИ-702И), трехканальных измерителей тока ЭнИ-703И (далее ЭнИ-703И).

Соблюдение требований настоящей методики обязательно для всех предприятий, проводящих поверку.

1  ОБЩИЕ СВЕДЕНИЯ
  • 1.1 Поверку регистратора проводят органы Государственной метрологической службы или другие уполномоченные органы, организации, имеющие право поверки. Требования к организации, порядку проведения поверки и форма представления результатов поверки определяются «Порядком проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке» (далее— Порядок), утвержденным Приказом Минпромторга России от 02.07.2015 г. № 1815.

  • 1.2 Интервал между поверками составляет 4 года.

  • 1.3 Поверка включает в себя:

  • — внешний осмотр прибора;

  • — проверка идентификационных данных программного обеспечения (далее ПО),

  • — определение основной приведенной погрешности измерений модулей ЭнИ-702И, ЭнИ-703И.

2 СРЕДСТВА ПОВЕРКИ
  • 2.1 Средства поверки:

  • — магазин сопротивлений Р4831, класс точности 0,02 % (далее магазин сопротивлений);

  • — источник калиброванных сигналов ЭнИ-201И (далее ЭнИ-201И);

  • — мультиметр цифровой Agilent 34401А (для контроля выходных сигналов напряжения постоянного тока в диапазоне от 0 до 1 В от ЭнИ-201 И).

  • 2.2 Допускается применение другого оборудования, прошедшего аттестацию, имеющего соответствующие технические характеристики не хуже указанных.

3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 3.1 К работе с регистратором должны допускаться лица, прошедшие инструктаж по технике безопасности при работе с установками напряжением до 1000 В, ознакомленные с «Регистратор многоканальный ЭнИ-702. Руководство по эксплуатации. ЭИ.207.00.000РЭ».

  • 3.2 Обслуживающему персоналу запрещается работать без проведения инструктажа по технике безопасности.

  • 3.3 По способу защиты человека от поражения электрическим током регистратор относится к классу 01 по ГОСТ 12.2.007.0-75.

  • 3.4 Работы по монтажу и демонтажу должны производиться при выключенном напряжении питания.

  • 3.5 На разъемах сетевого напряжения питания ЭнИ-702 и ЭнИ-702И предусмотрены контакты для подсоединения заземления по ГОСТ 21130, работа без подключенного заземления не допускается.

4 УСЛОВИЯ ПОВЕРКИ
  • 4.1 Поверку проводить при следующих условиях:

  • — температура окружающего воздуха (23 ± 2) °C;

  • — относительная влажность воздуха 30...80 %;

  • — атмосферное давление 84... 106 кПа;

  • — частота питающей сети (50 ± 0,5) Гц;

  • — напряжение питающей сети (220 ± 10) В;

  • — напряжение питания 8...48 В;

  • — внешние электрические и магнитные поля должны либо отсутствовать, либо находится в пределах, не влияющих на характеристики прибора.

  • 4.2 Время выдержки регистратора после включения питания перед началом испытаний не менее 15 минут.

5 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 5.1 Поверка средств измерений осуществляется физическим лицом, аттестованным в качестве поверителя в соответствии с Порядком.

  • 5.2 К поверке регистратора допускают лиц, имеющих опыт поверки средств измерений, прошедших инструктаж по технике безопасности в установленном порядке и изучивших следующую документацию:

  • — «Регистратор многоканальный ЭнИ-702. Паспорт. ЭИ.207.00.000ПС»;

  • — «Регистратор многоканальный ЭнИ-702. Руководство по эксплуатации. ЭИ.207.00.000РЭ»;

  • — эксплуатационную документацию на средства поверки.

  • 6  ПРОВЕДЕНИЕ ПОВЕРКИ

6.1 Внешний осмотр
  • 6.1.1 При внешнем осмотре регистратора проверить:

  • — наличие маркировки;

  • — отсутствие внешних повреждений;

  • — состояние клемм и разъемов.

  • — надежность присоединения кабелей;

  • — отсутствие обрывов заземляющих проводов.

  • 6.1.2 Эксплуатация с механическими повреждениями корпуса, соединений, наличием загрязнений между контактами не допускается.

6.2 Проверка идентификационных данных ПО
  • 6.2.1 В соответствии с руководством по эксплуатации «Регистратор многоканальный ЭнИ-702. Руководство по эксплуатации. ЭИ.207.00.000РЭ» произвести проверку идентификационных данных ПО, которые должны соответствовать данным, приведенным в таблице 1.

Таблица 1

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

RU.421820.00702-0001

RU.421820.007 02-0002

RU.421820.007 02-0003

Номер версии (идентификационный номер ПО), не ниже

v.01.01.0010 (панель индикации ЭнИ-702, РТ-702)

v.01.01.0029 (ЭнИ-702И, РТ-702И)

v.01.01.0007

(ЭнИ-703И)

Цифровой идентификатор ПО

Не используется

6.3 Определение основной приведенной погрешности модуля ЭнИ-702И
  • 6.3.1 Подготовка к поверке.

    • 6.3.1.1 Собрать схему подключения ЭнИ-702И к ЭнИ-702 в соответствии с рисунком А.1.

    • 6.3.1.2 Произвести программное подключение ЭнИ-702И к ЭнИ-702.

  • 6.3.2 Определение основной приведенной погрешности для режима измерения силы постоянного тока.

    • 6.3.2.1 Собрать схему в соответствии с рисунком А.2.

    • 6.3.2.2 Произвести конфигурирование ЭнИ-702И на измерение тока в диапазонах 0...5, 0...20 или 4..20 мА.

    • 6.3.2.3 С помощью ЭнИ-201И задать входные сигналы 13 согласно таблицы 2. Зафиксировать измеренные значения 1и, по показаниям ЭнИ-702.

Таблица 2

Диапазон измерений силы постоянного тока, мА

Заданное значение входного сигнала 13, мА

Разность максимального и минимального значений входных сигналов AI, мА

0...20

0,10

5,00

10,00 15,00 20,00

20,00

4...20

4,00

8,00 12,00 16,00 20,00

16,00

0...5

0,10

1,25

2,50

3,75

5,00

5,000

  • 6.3.2.4 Рассчитать для каждого значения входного сигнала основную приведенную погрешность б по формуле (1).

б = (13-1и)/А1 ■ 100%,               (1)

где 13 — заданное значение входного сигнала, мА;

1И — измеренное значение входного сигнала, мА;

AI — разность максимального и минимального значений входных сигналов, мА.

  • 6.3.2.5 Наибольшее из полученных значений основной приведенной погрешности не должно превышать соответствующих значений из таблицы 5 «Регистратор многоканальный ЭнИ-702. Руководство по эксплуатации. ЭИ.207.00.000РЭ».

  • 6.3.2.6 Провести операции пп. 6.3.2.1—6.3.2.5 по каждому каналу.

6.3.3 Определение основной приведенной погрешности для режима измерения сопротивления в диапазоне 0...320 Ом.

  • 6.3.3.1 Собрать схему в соответствии с рисунком А.З.

  • 6.3.3.2 Произвести конфигурирование ЭнИ-702И на измерение сопротивления в диапазоне 0...320 Ом.

  • 6.3.3.3 С помощью магазина сопротивлений задать входные сигналы R3 согласно таблицы 3. Зафиксировать измеренные значения RM, по показаниям ЭнИ-702.

Таблица 3

Заданное значение входного сигнала R3, Ом

Разность максимального и минимального значений входных сигналов AR, Ом

1,6

320,0

80,0

160,0

240,0

320,0

  • 6.3.3.4 Рассчитать для каждого значения входного сигнала основную приведенную погрешность б по формуле (2).

5 = (R3-R„)/AR ■ 100%,                (2)

где R3 — заданное значение входного сигнала, Ом; RM — измеренное значение входного сигнала, Ом;

AR — разность максимального и минимального значений входных сигналов, Ом.

  • 6.3.3.5 Наибольшее из полученных значений основной приведенной погрешности не должно превышать соответствующих значений из таблицы 5 «Регистратор многоканальный ЭнИ-702. Руководство по эксплуатации. ЭИ.207.00.000РЭ».

  • 6.3.3.6 Провести операции пп. 6.3.3.1—6.3.3.5 по каждому каналу.

Таблица 4

Тип термопреобразователя сопротивления

Заданное значение входного сигнала

Разность максимального и минимального значений входных сигналов ДТ, °C

Температуры Тз, °C

Сопротивления R3, Ом

50М, R-ioo / Ro = 1,4280

—48,0

39,66

250,0

13,0

52,78

75,0

66,04

138,0

79,53

200,0

92,80

53М, Rwo / Ro = 1,4280

—48,0

42,04

250,0

13,0

55,95

75,0

70,01

138,0

84,30

200,0

98,37

100М, Rwo / Ro = 1,4280

-48,0

79,32

250,0

13,0

105,56

75,0

132,10

138,0

159,06

200,0

185,60

50M, Rwo / Ro = 1,4260

—48,0

39,77

250,0

13,0

52,77

75,0

65,98

138,0

79,41

200,0

92,62

53M, Rwo / Ro = 1,4260

—48,0

42,16

250,0

13,0

55,94

75,0

69,94

138,0

84,17

200,0

98,17

100M, Rwo / Ro = 1,4260

—48,0

79,54

250,0

13,0

105,54

75,0

131,96

138,0

158,81

200,0

185,20

50П, Rwo / Ro = 1,3910

-47,0

40,61

650,0

113,0

72,05

275,0

102,37

438,0

131,32

600,0

158,56

Продолжение таблицы 4

Тип термопреобразователя сопротивления

Заданное значение входного сигнала

Разность максимального и ми-нимального значений входных сигналов АТ, °C

Температуры Тз, °C

Сопротивления R3, Ом

100П, Rioo / Ro = 1,3910

-47,0

81,21

650,0

113,0

144,10

275,0

204,73

438,0

262,64

600,0

317,11

Pt100, Rioo / Ro = 1,3850

-47,0

81,50

650,0

113,0

143,43

275,0

203,11

438,0

260,10

600,0

313,71

6.3.4 Определение основной приведенной погрешности для режима измерения сигналов от термопреобразователей сопротивления.

  • 6.3.4.1 Собрать схему в соответствии с рисунком А.З.

  • 6.3.4.2 Произвести конфигурирование ЭнИ-702И на измерение сигналов от термопреобразователей сопротивления.

  • 6.3.4.3 С помощью магазина сопротивлений задать входные сигналы R3 согласно таблицы 4. Зафиксировать измеренные значения Ти, по показаниям ЭнИ-702.

  • 6.3.4.4 Рассчитать для каждого значения входного сигнала основную приведенную погрешность б по формуле (3).

5 = (Т3 - Ти) / АТ ■ 100%,                    (3)

где Т3 — заданное значение входного сигнала, °C; Ти — измеренное значение входного сигнала, °C; АТ — разность максимального и минимального значений входных сигналов, °C.

  • 6.3.4.5 Наибольшее из полученных значений основной приведенной погрешности не должно превышать соответствующих значений из таблицы 5 «Регистратор многоканальный ЭнИ-702. Руководство по эксплуатации. ЭИ.207.00.000РЭ».

  • 6.3.4.6 Провести операции пп. 6.3.4.1—6.3.4.5 по каждому каналу.

  • 6.3.5 Определение основной приведенной погрешности в режиме измерения напряжения постоянного тока.

  • 6.3.5.1 Собрать схему в соответствии с рисунком А.4.

  • 6.3.5.2 Произвести конфигурирование ЭнИ-702И на измерение сигналов напряжения постоянного тока.

  • 6.3.5.3 С помощью ЭнИ-201И задать входные сигналы U3 согласно таблицы 5 (для диапазона 0...1000 мВ контроль установки U3 производить мультиметром Agilent 34401 А). Зафиксировать измеренные значения 11и, по показаниям ЭнИ-702.

Таблица 5

Диапазон измерения напряжения, мВ

Заданное значение входного сигнала U3, мВ

Разность максимального и минимального значений входных сигналов AU, мВ

0...100

0,5

100,0

25,0

50,0

75,0

100,0

0...1000

5,0

1000,0

250,0

500,0

750,0

1000,0

  • 6.3.5.4 Рассчитать для каждого значения входного сигнала основную приведенную погрешность 5 по формуле (4).

5 = (U3 - UM) / AU • 100%,                   (4)

где U3 — заданное значение входного сигнала, мВ; ии — измеренное значение входного сигнала, мВ; AU — разность максимального и минимального значений входных сигналов, мВ.

  • 6.3.5.5 Наибольшее из полученных значений основной приведенной погрешности не должно превышать соответствующих значений из таблицы 5 «Регистратор многоканальный ЭнИ-702. Руководство по эксплуатации. ЭИ.207.00.000РЭ».

  • 6.3.5.6 Провести операции пп. 6.3.5.1—6.3.5.5 по каждому каналу.

  • 6.3.6 Определение основной приведенной погрешности для режима измерения сигналов от термопар.

  • 6.3.6.1 Собрать схему в соответствии с рисунком А.4.

  • 6.3.6.2 Произвести конфигурирование ЭнИ-702И на измерение сигналов от термопар и включить компенсацию холодного спая термопары.

  • 6.3.6.3 Включить компенсацию холодного спая термопары на ЭнИ-201И.

  • 6.3.6.4 Зафиксировать датчик температуры ЭнИ-201И на разъеме поверяемого канала ЭнИ-702И. Дальнейшие операции проводить не менее чем через 2 минуты, для выравнивания температуры разъема и датчика.

Таблица 6

Тип термопары

Заданное значение входного сигнала Т3, °C

Разность максимального и минимального выходных сигналов АТ, °C

ТЖК (J)

-44,0

1150

240,0

525,0

810,0

1100,0

TXK (L)

—47,0

650

113,0

275,0

438,0

600,0

ТХА(К)

-43,0

1350

290,0

625,0

960,0

1300,0

ТПП (S)

9,0

1700

425,0

850,0

1275,0

1700,0

ТПР (В)

308,0

1500

675,0

1050,0

1425,0

1800,0

TBP (А-1)

13,0

2500

625,0

1250,0

1875,0

2500,0

  • 6.3.6.5 С помощью ЭнИ-201И задать входные сигналы Т3 согласно таблицы 6. Зафиксировать измеренные значения Ти, по показаниям ЭнИ-702.

  • 6.3.6.6 Рассчитать для каждого значения входного сигнала основную приведенную погрешность б по формуле (5).

б = (Т3и)/ДТ- 100%,                 (5)

где Т3 — заданное значение входного сигнала, °C; Ти — измеренное значение входного сигнала, °C; ДТ — разность максимального и минимального значений входных сигналов, °C.

  • 6.3.6.7 Наибольшее из полученных значений основной приведенной погрешности не должно превышать соответствующих значений из таблицы 5 «Регистратор многоканальный ЭнИ-702. Руководство по эксплуатации. ЭИ.207.00.000РЭ».

  • 6.3.6.8 Провести операции пп. 6.3.6.1—6.3.6.8 по каждому каналу.

6.4 Определение основной приведенной погрешности модуля ЭнИ-703И

6.4.1. Собрать схему подключения в соответствии с рисунком А.5

  • 6.4.2 Произвести программное подключение ЭнИ-703И к ЭнИ-702.

  • 6.4.3 Произвести конфигурирование ЭнИ-703И на измерение тока в диапазонах 0...5, 0...20 или 4..20 мА.

  • 6.4.4 С помощью ЭнИ-201И задать входные сигналы 13 согласно таблицы 7. Зафиксировать измеренные значения 1и, по показаниям ЭнИ-702.

  • 6.4.5 Рассчитать для каждого значения входного сигнала основную приведенную погрешность б по формуле (6).

б = (13 - 1И) / Д1 ■ 100%,                  (6)

где 13 — заданное значение входного сигнала, мА; 1И — измеренное значение входного сигнала, мА; Д1 — разность максимального и минимального значений входных сигналов, мА.

  • 6.4.6 Наибольшее из полученных значений основной приведенной погрешности не должно превышать соответствующего значения из таблицы 9 «Регистратор многоканальный ЭнИ-702.

Руководство по эксплуатации. ЭИ.207.00.000РЭ».

Таблица 7

Диапазон измерений силы постоянного тока, мА

Заданное значение входного сигнала 13, мА

Разность максимального и минимального значений входных сигналов AI, мА

0...20

0,10

5,00

10,00 15,00 20,00

20,00

4...20

4,00

8,00 12,00 16,00 20,00

16,00

0...5

0,10

1,25

2,50

3,75

5,00

5,00

6.4.7 Провести операции пп. 6.4.4—6.4.6 по каждому каналу.

7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 7.1 Результаты поверки регистратора оформляют свидетельством о поверке по форме Приложения 1 к Порядку с указанием результатов поверки на его обратной стороне (или протоколом произвольной формы) и/или путем записи в паспорте результатов поверки, заверенных поверителем с нанесением оттиска поверительного клейма.

  • 7.2 При отрицательных результатах поверки регистратор к эксплуатации не допускается, оформляется извещение о непригодности к применению по форме Приложения 2 к Порядку.

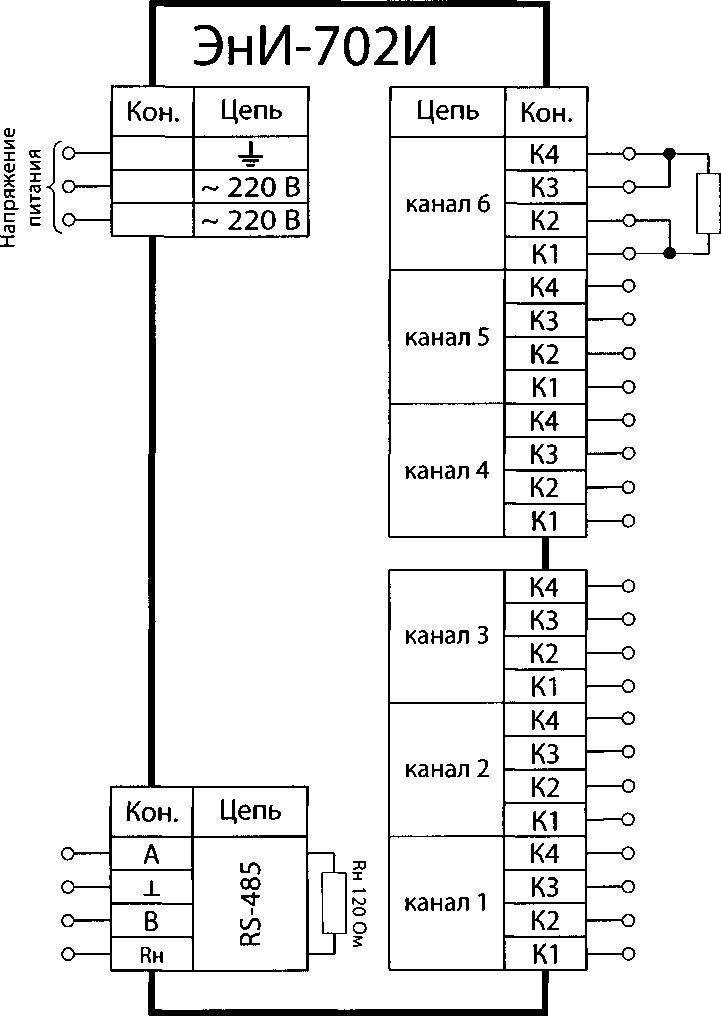

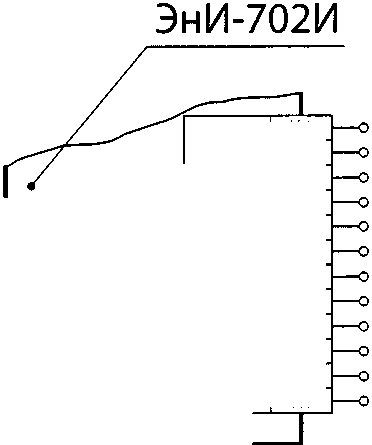

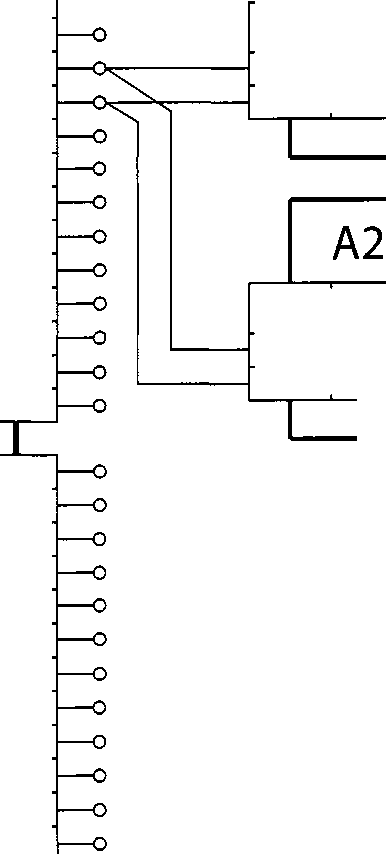

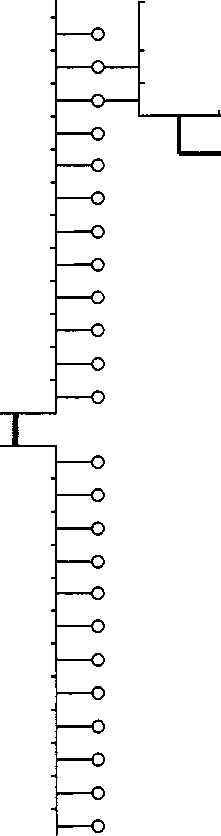

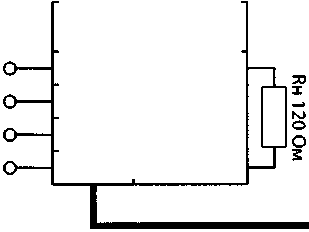

ПРИЛОЖЕНИЕ А Схемы подключения
ЭнИ-702

Напряжение питания

Кон.

Цепь

-220 В

-220 В

ЗЕ о о гм

X ОС

Цепь

Кон.

RS-485

А

±

В

Кон.

Цепь

А

1Л 00 ’ф

J.

В

СП

Rh

Кабель "витая пара"

канал 3

К4

КЗ

К2

К1

канал 2

К4

КЗ

К2

К1

канал 1

К4

КЗ

К2

К1

Перемычка устанавливается в случае оконечного устройства

Рисунок А.1 — Схема подключения ЭнИ-702И по интерфейсу RS-485 к панели индикации ЭнИ-702

Напряжение питания

-702И

Кон.

Цепь

-220 В

-220 В

Цепь

Кон.

канал 6

К4

КЗ

К2

К1

канал 5

К4

КЗ

К2

К1

канал 4

К4

КЗ

К2

К1

Кон.

Цепь

А

RS-485

±

В

Rh

канал 3

К4

КЗ

К2

К1

канал 2

К4

КЗ

К2

К1

канал 1

К4

КЗ

К2

К1

Кон.

Цепь

1

-1

2

+ 1

А — источник калиброванных сигналов ЭнИ-201И.

Рисунок А.2 — Схема подключения ЭнИ-702И при определении основной приведенной погрешности в режиме измерения тока

Rx

Rx — магазин сопротивлений Р4831.

Рисунок А.З — Схема подключения ЭнИ-702И при определении основной приведенной погрешности в режимах измерения сопротивления, сигналов от термопреобразователей сопротивления

ЭнИ-702И

Напряжение питания

Кон.

Цепь

~ 220 В

~ 220 В

Цепь

Кон.

канал б

К4

КЗ

К2

К1

канал 5

К4

КЗ

К2

К1

канал 4

К4

КЗ

К2

К1

А1

Кон.

Цепь

А

RS-485

±

В

Rh

О

канал 3

К4

КЗ

К2

К1

канал 2

К4

КЗ

К2

К1

канал 1

К4

КЗ

К2

К1

Кон.

Цепь

1

±

2

11вых

Кон.

Цепь

Input U

А1 — источник калиброванных сигналов ЭнИ-201И; А2 — мультиметр цифровой Agilent 34401А.

Рисунок А.4 — Схема подключения ЭнИ-702И при определении основной приведенной погрешности в режимах измерения напряжения, сигналов от термопар

ЭнИ-702

Ч)

S т (V * к о. с га X

сс S

Z га -< н

S с

Кон.

Цепь

-220 В

-220 В

X

огТ"

О гч

^ТГ

Цепь

Кон.

RS-485

А

X

В

ЭнИ-703И

Кон.

Цепь

+

8-48В

-

с; Ф Ю

Л5

ЛЗ О. лз с

ОС лз н

S со

хтз

Цепь

Кон.

-I

1

+ I

2

ХТ1

ХТ2

Кон.

Цепь

-

канал 3

Кон.

Цепь

-

канал 2

Кон.

Цепь

-

канал 1

S О о гч

Z се

Цепь

Кон.

RS-485

8

А 7

X 6

В 5

Rh 4

Rh 3

2

1

-»-----

■»---------

Перемычка устанавливается » \в случае оконечного устройства

А — источник калиброванных сигналов ЭнИ-201И.

Рисунок А.5 — Схема подключения ЭнИ-703И при определении основной приведенной погрешности измерения

Проверил

Ведущий инженер отд. 201 ФГУП "ВНИИМС1

Ю. И. Спесивцева

Заместитель начальника отд. 201 ФГУП "ВНИИМС"

И. М. Каширкина

Разработал

Главный конструктор ООО «Энергия-Источник»

А. Ю. Усков

Проверил

Начальник конструкторского бюро ООО «Энергия-Источник»

А. В. Жулин

энергия-источник

ООО «Энергия-Источник»

454138 г. Челябинск, пр. Победы, 290, оф. 112

Отдел продаж: тел./факс (351) 749-93-60, 749-93-55, 742-44-47 Служба техподдержки: тел. (351) 776-07-11

E-Mail: info@en-i.ru www.en-i.ru

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
