УТВЕРЖДАЮ

Первый заместитель генерального заместитель по научной работе*^

Эректора -

П «ВНИИФТРИ»

А.Н. Щипунов

2016 Г.

Инструкция Антенна биконическая ЕМСО 3180В

Методика поверки ЕМСО 3180В-16 МП

р.п. Менделееве 2016 г.

Содержание 1 ВВОДНАЯ ЧАСТЬ
  • 1.1 Настоящая методика поверки (далее — МП) устанавливает методы и средства первичной и периодической поверки антенны биконической ЕМСО 3180В, серийный № 00152085 (далее - антенна).

Изготовитель антенны фирма «Ап ESCO Technologies Company ETS-LINDGREN», США.

  • 1.2 Первичной поверке подлежит антенна, ввезенная по импорту и выходящая из ремонта.

Периодической поверке подлежит антенна, находящаяся в эксплуатации и на хранении.

  • 1.3 Интервал между поверками 2 (два) года.

2 ОПЕРАЦИИ ПОВЕРКИ
  • 2.1 При проведении поверки антенны должны быть выполнены операции, приведенные в таблице 1.

Таблица 1

Наименование операции

Номер пункта

МП

Проведение операций при

первичной поверке

периодической поверке

Внешний осмотр

8.1

+

+

Опробование

8.2

+

+

Определение коэффициента калибровки

8.3

+

-

Определение абсолютной погрешности коэффициента калибровки

8.4

-

+

  • 2.2 Поверку по п. 8.3 выполнять в соответствии с комплектом поставки антенны согласно документу «Антенна биконическая ЕМСО 3180В. Руководство по эксплуатации ЕМСО 3180В-16 РЭ» (далее - ЕМСО 3180В-16 РЭ).

  • 2.3 Периодическую поверку допускается проводить в тех диапазонах частот, которые используются при эксплуатации, по соответствующим пунктам настоящей методики. При этом, соответствующая запись должна быть сделана в ЕМСО 3180В-16 РЭ и свидетельстве о поверке.

3 СРЕДСТВА ПОВЕРКИ

3.1. При проведении поверки антенны должны применяться средства поверки, которые приведены в таблице 2.

Таблица 2

Пункт

МП

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки

8.2,

8.3,

8.4

Государственный рабочий эталон единицы коэффициента калибровки измерительных электрических антенн 2 разряда РЭИА-1, диапазон частот от 26 до 1000 МГц, диапазон измерений коэффициента калибровки от 0 до 50 дБ (1 м"1), пределы допускаемой абсолютной погрешности измерений коэффициента калибровки ±1,0 дБ (1 м1)

8.3,

8.4

Государственный рабочий эталон единицы коэффициента усиления измерительных антенн РЭИА-2, диапазон частот от 0,3 до 40 ГГц, диапазон измерений коэффициента усиления от 0 до 28 дБ, пределы допускаемой абсолютной погрешности определения коэффициента усиления ±0,5 дБ

Пункт

МП

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки

С*Э тГ оо оо

Приемник измерительный ESPI3, диапазон частот от 9 кГц до 3 ГГц, пределы допускаемой погрешности измерений среднеквадратичного значения напряжения ±0,7 дБ

  • 3.2 Допускается использовать аналогичные средства поверки, которые обеспечат измерение соответствующих параметров с требуемой точностью.

  • 3.3 Средства поверки должны быть исправны, поверены и иметь действующие свидетельства о поверке.

4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 4.1 Поверка должна осуществляться лицами, аттестованными в качестве поверителей в установленном порядке и имеющим квалификационную группу электробезопасности не ниже второй.

  • 4.2 Перед проведением поверки поверитель должен предварительно ознакомиться с документом «Антенна биконическая ЕМСО 3180В. Руководство по эксплуатации ЕМСО 3180В-16 РЭ» (далее - ЕМСО 3180В-016 РЭ).

5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 5.1  При проведении поверки необходимо соблюдать требования безопасности, регламентируемые Межотраслевыми правилами по охране труда (правила безопасности) ПОТ Р М-016-2001, РД 153-34.0-03.150-00, а также требования безопасности, приведённые в ЕМСО 3180В -016 РЭ и руководствах по эксплуатации на средства поверки.

  • 5.2 Средства поверки должны быть надежно заземлены в соответствии с документацией.

  • 5.3 Размещение и подключение измерительных приборов разрешается производить только при выключенном питании.

6 УСЛОВИЯ ПОВЕРКИ
  • 6.1 При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающего воздуха от 15 до 25 °C;

  • - относительная влажность воздуха от 30 до 80 %;

  • - атмосферное давление от 630 до 800 мм рт. ст.

7 ПОДГОТОВКА К ПРОВЕДЕНИЮ ПОВЕРКИ
  • 7.1 Перед проведением операций поверки необходимо произвести подготовительные работы, оговоренные в ЕМСО 3180В -016 РЭ и в руководствах по эксплуатации применяемых средств поверки.

  • 8 ПРОВЕДЕНИЕ ПОВЕРКИ

8Л Внешний осмотр

  • 8.1.1 Внешний осмотр антенны проводить визуальным осмотром. При этом необходимо проверить:

  • - комплектность маркировку и пломбировку согласно ЕМСО 3180В-016 РЭ;

  • - чистоту и целостность высокочастотного разъема;

  • - отсутствие видимых механических повреждений на составных частях антенны;

  • - состояние лакокрасочных покрытий;

  • - прочность крепления элементов конструкции антенны.

  • 8.1.2 Результат внешнего осмотра считать положительным, если:

  • - комплектность, маркировка и пломбировка соответствуют п. 4.4 документа ЕМСО 3180В-016РЭ;

  • - разъем ВЧ цел и чист;

  • - отсутствуют видимые механические повреждения;

  • - лакокрасочное покрытие не имеет повреждений;

  • - крепления элементов конструкции антенны прочны.

В противном случае результаты внешнего осмотра считать отрицательными и последующие операции поверки не проводить.

8.2 Опробование
  • 8.2.1 Присоединить конуса большие к ручке антенны (штанге). Установить антенну на штатив.

  • 8.2.2 Проверить исправность соединительного высокочастотного разъема. Для этого подсоединить высокочастотный кабель N-типа из состава Государственного рабочего эталона единицы коэффициента калибровки измерительных электрических антенн 2 разряда РЭИА-1 (далее - РЭИА-1) на вход антенны.

  • 8.2.3 Сориентировать антенну по высоте. Для чего ослабить фиксирующие болты на штативе, поднять антенну на необходимую высоту, затянуть болты.

  • 8.2.4 Проверить возможность изменения поляризации антенны.

  • 8.2.5 Отсоединить антенну от штатива. Отсоединить конуса большие от штанги.

  • 8.2.6 Присоединить конуса малые к штанге.

  • 8.2.7 Результат обробования считать положительным, если:

  • - конуса большие и малые присоединяются к штанге;

  • - высокочастотный кабель присоединяется к входному высокочастотному разъему антенны;

  • - имеется возможность изменения поляризации антенны;

  • - имеется возможность ориентировать антенну по высоте.

В противном случае результаты опробования считать отрицательными и последующие операции поверки не проводить

8.3 Определение диапазона изменений коэффициента калибровки
  • 8.3.1 Коэффициент калибровки Кд антенны определять:

  • - с присоединенными большими конусами на частотах от 30 до 80 МГц с шагом 10 МГц, на частотах от 100 до 1000 МГц с шагом 100 МГц;

  • - с присоединенными малыми конусами на частотах от 30 до 80 МГц с шагом 10 МГц, на частотах от 100 до 1000 МГц с шагом 100 МГц, на частотах от 1500 до 3000 МГц с шагом 500 МГц.

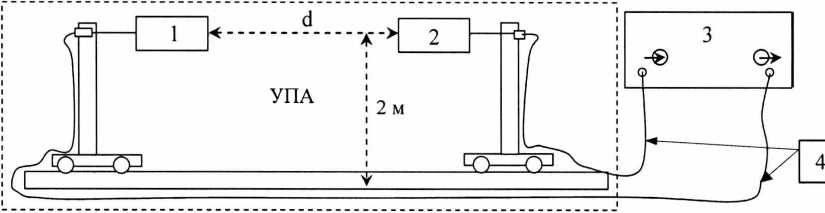

  • 8.3.2 Для проведения измерений собрать схему в соответствии с рисунком 1.

  • 8.3.3 В качестве излучателя использовать антенны из состава РЭИА-1, РЭИА-2. Излучатель устанавливать в горизонтальной поляризации и ориентировать таким образом, чтобы направление распространения электромагнитной волны было параллельно оси УПА и направлено вдоль УПА.

  • 8.3.4 В качестве измерительной антенны использовать эталонные антенны из состава РЭИА-1, РЭИА-2 или поверяемую антенну с присоединенными большими или малыми конусами.

Эталонную антенну устанавливать от излучателя на расстоянии d = 3 м.

Поверяемую антенну устанавливать от излучателя на расстоянии d = 3 м.

УПА - установка перемещения антенн;

1 - излучатель; 2 - измерительная антенна;

  • 3 - измерительный приемник ESPI3 с трекинг-генератором из состава РЭИА-1;

  • 4 - соединительные кабели из состава РЭИА-1.

Рисунок 1

  • 8.3.5 Все измерения проводить при одном значении выходной мощности трекинг-генератора измерительного приемника ESPI3 - 0 дБ (1 мВт).

  • 8.3.6 Установить на измерительном приемнике ESPI3 частоту измерения в соответствии с п. 8.3.1.

  • 8.3.7 Подключить излучатель к выходу трекинг-генератора измерительного приемника ESPI3 кабелем из состава РЭИА-1.

  • 8.3.8 В соответствие с установленной частотой выбрать эталонную антенну (таблица 3). Подключить эталонную антенну к входу измерительного приемника ESPI3.

Таблица 3

Частота, МГц

Тип эталонной антенны

Частота, МГц

Тип эталонной антенны

200

АДЭ-1

1000

П6-59

300

1500

400

АДЭ-2

2000

500

2500

600

3000

700

-

-

800

900

  • 8.3.9 Перевести трекинг-генератор измерительного приемника ESPI3 в состояние «ВКЛЮЧЕН». По показаниям дисплея произвести отсчет среднего квадратического значения напряжения t/э, в дБ (1 мкВ), на выходе эталонной антенны. Зафиксировать результат в рабочем журнале.

Установить трекинг-генератор в состояние «ВЫКЛЮЧЕН».

  • 8.3.10 Заменить эталонную антенну на УПА поверяемой антенной с присоединенными большими или малыми конусами и подключить ее к входу измерительного приемника ESPI3 тем же кабелем, что и подключалась эталонная антенна. Перевести трекинг-генератор измерительного приемника ESPI3 в состояние «ВКЛЮЧЕН». По показаниям дисплея произвести отсчет среднего квадратического значения напряжения UA, в дБ (1 мкВ) на выходе испытуемой антенны. Зафиксировать результат в рабочем журнале.

  • 8.3.11  Вычислить значение коэффициента калибровки испытуемой антенны КАв дБ (1 м'1), по формуле

(1)

где А*э, дБ (1 м'1) - значения коэффициента калибровки эталонной антенны;

Уэ, дБ (1 мкВ) - напряжение, измеренное на выходе эталонной антенны в п. 8.3.9;

Уа. дБ (1 мкВ) - напряжение, измеренное на выходе поверяемой антенны в п. 8.3.10.

Результаты вычислений зафиксировать в рабочем журнале.

  • 8.3.12 Повторить пункты п.п. 8.3.6 - 8.3.11 для всех частот по п. 8.3.1.

  • 8.3.13 Результаты поверки считать положительными, если:

  • - коэффициент калибровки К4 антенны с присоединенными большими конусами в диапазоне частот от 30 до 1000 МГц находится в пределах от 9 до 33 дБ (1 м _|);

  • - коэффициент калибровки КА антенны с присоединенными малыми конусами в диапазоне частот от 30 до 3000 МГц находится в пределах от 18 до 52 дБ (1 м _|).

  • 8.3.14 При первичной поверке полученные значения КА зафиксировать в таблицах

  • 8.4.1 и 8.4.2 раздела 8 «Поверка антенны» ЕМСО 3180В-16 РЭ.

8.4 Определение абсолютной погрешности коэффициента калибровки
  • 8.4.1 Для определения значений абсолютной погрешности коэффициента калибровки в выполнить п. 8.3 настоящей методики поверки. Результаты измерений и вычислений зафиксировать в рабочем журнале.

  • 8.4.2 Рассчитать значения абсолютную погрешность коэффициента калибровки, Д ч, в дБ, по формуле

А л =    ~ КАП •>                                           (2)

где КА - значение коэффициента калибровки в дБ (м-1), полученное при периодической поверке антенны.

КАП - значения калибровочного коэффициента поверяемой антенны, в дБ (м1), приведенные в таблицах 8.4.1 и 8.4.2 раздела 8 «Поверка антенны» ЕМСО 3180В-16 РЭ.

  • 8.4.3 Результаты поверки считать положительными, если полученные значения Д. находятся в пределах ±2,0 дБ.

9 ФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 9.1 Антенна биконическая ЕМСО 3180В, серийный № 00152085, признается годной, если в ходе поверки все результаты положительные.

  • 9.2 На антенну биконическую ЕМСО 3180В, серийный № 00152085, признанную годной, выдается Свидетельство о поверке по установленной форме.

Знак поверки наносить в виде наклейки или оттиска клейма поверителя на свидетельство о поверке.

  • 9.3  Антенна биконическая ЕМСО 3180В, серийный №  00152085, имеющая

отрицательные результаты поверки, в обращение не допускается, и на нее выдается Извещение о непригодности к применению с указанием причин непригодности.

Начальник НИО-2 ФГУП «ВНИИФТРИ»

В.А.Тищенко

Д.Е. Николаев

Заместитель начальника НИО-2

ФГУП «ВНИИФТРИ»
