УТВЕРЖДАЮ

Заместитель директора

ФГУП «ВНИИОФИ»

Государственная система обеспечения единства измерений

Установка фотоколориметрическая измерительная

Методика поверки

МП 075.М4-15

Главный метролог

ФГУП «ВНИИОФИ»

__С.Н.Негода

«15» мая 2015

Москва

2015 г

Настоящая методика поверки распространяется на Установку фотоколориметрическую измерительную зав.номер 001 (далее по тексту - установка), предназначенную для измерения светового потока; коррелированной цветовой температуры; координат цветности в системах XYZ (1931), uv (1960), u'v' (1976), и устанавливает операции при проведении ее первичной и периодической поверок.

Интервал между периодическими поверками - 1 год.

• 2.1 При проведении первичной и периодической поверок должны быть выполнены операции, указанные в таблице 1.

Таблица 1

2.2 При получении отрицательных результатов при проведении хотя бы одной операции поверка прекращается.

• 2.3 Поверку средств измерений осуществляют аккредитованные в установленном порядке в области обеспечения единства измерений юридические лица и индивидуальные предприниматели.

3 Средства поверки

3.1 При проведении первичной и периодических поверок должны быть применены средства, указанные в таблице 2.

Таблица 2

• 3.2 Средства поверки, указанные в таблице 2, должны быть поверены и аттестованы в установленном порядке. Допускается также применение других средств, не приведенных в таблице 2, но обеспечивающих определение (контроль) метрологических характеристик поверяемой установки с требуемой точностью.

• 4.1  К работе с установкой допускаются лица, изучившие настоящую методику поверки и Руководство по эксплуатации установки и средств поверки, прошедшие обучение по требуемому виду измерений и имеющие квалификационную группу не ниже III в соответствии с правилами по охране труда и эксплуатации электроустановок, указанными в приложении к приказу Министерства труда и социальной защиты РФ от 24.07.13 № 328Н.

• 4.2  Установка должна устанавливаться в закрытых взрыво- и пожаробезопасных лабораторных помещениях, оборудованных вытяжной вентиляцией и удовлетворяющих требованиям санитарных норм и правил. При проведении поверки следует соблюдать требования, установленные ГОСТ Р 12.1.031-2010, ГОСТ 12.1.040-83, правилами по охране труда и эксплуатации электроустановок, указанными в приложении к приказу Министерства труда и социальной защиты РФ от 24.07.13 № 328Н. Оборудование, применяемое при испытаниях, должно соответствовать требованиям ГОСТ 12.2.003-91. Воздух рабочей зоны должен соответствовать ГОСТ 12.1.005-88 при температуре помещения, соответствующей условиям испытаний для легких физических работ.

• 4.3   Все устройства, входящие в состав установки и находящиеся под напряжением в процессе работы, должны быть заземлены. Вскрытие и проведение ремонтных работ устройств, входящих в состав установки, подсоединение (отсоединение) жгутов электромонтажа производятся после отключения питающих напряжений.

• 4.4  При выполнении поверки должны соблюдаться требования, указанные в «Правилах техники безопасности при эксплуатации электроустановок потребителей», утвержденных Госэнергонадзором, а также требования руководства по эксплуатации установки.

• 4.5  Помещение, в котором проводится поверка, должно соответствовать требованиям пожарной безопасности по ГОСТ 12.1.004-91 и иметь средства пожаротушения по ГОСТ 12.4.009-83.

• 5.1 При проведении поверки должны быть соблюдены следующие условия:

  • - температура окружающего воздуха, °C                  25 ± 2;

  • - относительная влажность воздуха, %                    от 45 до 80;

  • - атмосферное давление, кПа                             от 84 до 107;

  • - номинальное напряжение электропитания, В            220 ± 10;

  • - номинальная частота, Гц                                  50.

• 5.2 Помещение, где проводится поверка, должно быть чистым и сухим. В помещении не должно быть кислотных, щелочных и других газов, способных вызвать значительную коррозию металлов, а также газообразных органических растворителей (особенно бензина и разбавителя), способных вызвать коррозию краски.

• 5.3 В помещении не допускаются посторонние источники излучения, мощные постоянные и переменные электрические и магнитные поля.

• 5.4 Рядом с установкой не должно быть источников тепла, таких как газовая горелка, электронагреватель, печь и т.п. Допускаемый перепад температуры воздуха в течение суток - не более 2 °C.

• 6.1.1 Перед началом работы с установкой необходимо внимательно изучить Руководство по эксплуатации, а также ознакомиться с правилами подключения установки.

• 6.1.2 Проверить наличие средств поверки по таблице 2, укомплектованность их документацией и необходимыми элементами соединений.

• 6.1.3 Произвести подключение всех приборов из состава установки и ПК.

• 7 Проведение поверки

• 7.1.1 При внешнем осмотре должно быть установлено:

• -  соответствие комплектности и маркировки установки Руководству по эксплуатации и нормативно-технической документации;

• - отсутствие механических повреждений, влияющих на работу установки;

• - наличие и прочность органов управления и коммутации, четкость фиксации их положения;

• - чистота гнезд и разъемов.

• 7.1.2 Установка считается прошедшей операцию поверки, если корпус, внешние элементы, органы управления не повреждены, отсутствуют механические повреждения и ослабления элементов конструкции, маркировка соответствует требованиям НТД, а комплектность - комплектности, приведенной в таблице 3.

Таблица 3

7.2 Опробование

• 7.2.1 Включить питание приборов, входящих в состав установки. Собрать схему питания вспомогательной лампы AUX LAMP Al80 (см. рисунок 1) и прогреть ее в течение 15 минут.



  AUX LAMP А180

  0--

  -220 В

  0—

  Блок

  питания

Рисунок 1

• 7.2.2 Запустить программу PCS Rad Application Software. В окне программы выбрать вкладку «LAMP» и выбрать AUX LAMP Al80. В поле «Target» выбрать значение 5 и нажать на кнопку «ON» (см. рисунок 2).

# Gooch & Housego ...       S

Ж Ready

Рисунок 2

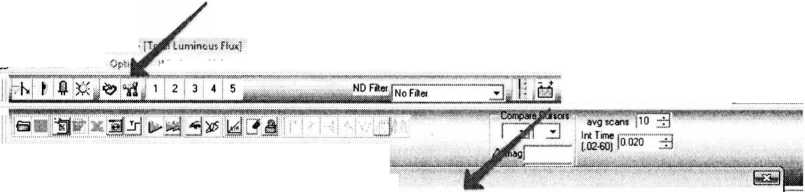

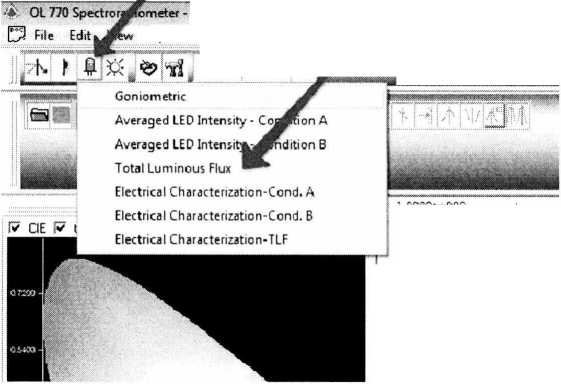

• 7.2.3 Провести калибровку интегрирующей сферы. Для этого запустить программу OL 770 Application Software. На панели инструментов выбрать меню «LED» и выбрать пункт «Total Luminous Flux». На панели инструментов выбрать меню «Modify Settings», перейти во вкладку «Calibrations» и нажать на кнопку «Create CAL File» (см. рисункиЗ,4).

  LED
  Total Luminous

  5



  idition В

  Ж OL 770 Spectre г

  Averaged LED Intensity - C otwti on A

  Averaged LED Intensi

  Total Luminous Flux

  «372X0

  <омоа

  [^3 File Edit;

  Goniometric

  Electrical Characterization-Cond. A

  Electrical Characterization-Cond. В

  CIE £4

  Electrical Characterization-TLF

  i 1. txxjo# •нию

  8. mo»-001

  Рисунок 3

  - [Total Luminous Flux]

  Options Window Help

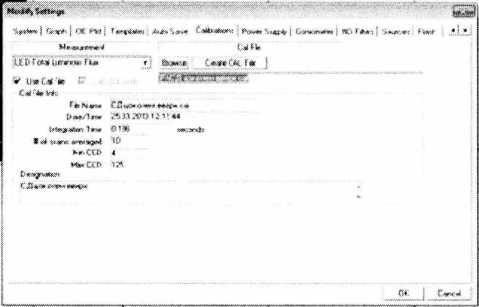

  Calibrations

  Modify Settings

  CL77DSpecbGr8dk>meter •

  E3 Fite Edit View



  Modify Settings

  F:\B240-60-1.cal

  Measurement

  [lED Total Luminous Flux

  S* Use Cal File P 1.ке=1пЙ:ТШ I

  Cai File Info

  Cal File

  T1 [ Browse) Create CAL Fie__i

  Window Help



  w Tnstimuhjs

  (♦j 1931 Chromaticity

  Si 1960 Chromaticity

  [|1- 1976 Chromaticity

  Ж Lab Luv

  Ж • Color Rendering Indices bi. <;rwirj»i

  File Name: 6246-6D i cal

  Date/Time. 25 10.201216 09:39

  Integration Time tt of scans averaged Min CCD Max CCD

  Designation

  6240-60-1

  0.183

  99

  4

  125

  Create CAL File

Рисунок 4

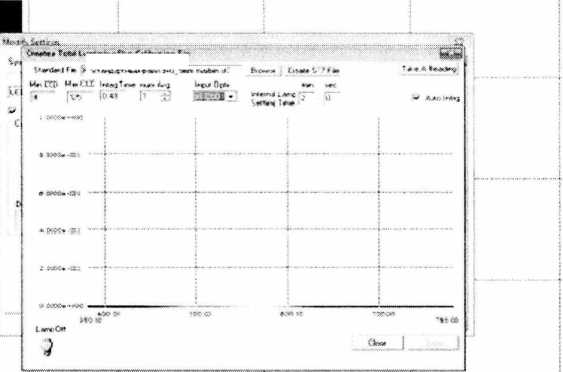

• 7.2.4 В окне «Create a Total Luminous Flux Calibrations File» нажать на кнопку «Browse» и выбрать калибровочный файл «стандартный файл d=l_5mm» (для измерения мощных источников света выбрать калибровочный файл «стандартный файл d=0,5mm»). В раскрывающемся списке «Input Optic» выбрать пункт «IS7200» и нажать на кнопку «Take A Reading».

• 7.2.5 Сохранить полученные данные на флеш памяти 770NIRSN163 (G:), нажав на кнопку «Save». Во всплывающем окне «Enter a Designation for the file» записать информацию, связанную с условиями монтажа источника света в шаре, и нажать на кнопку «Close».

• 7.2.6 Открыть программу PCS Rad Application Software и нажать на кнопку «OFF», тем самым закрыв программу.

• 7.2.7 Отключить вспомогательную лампу AUX LAMP Al80 от источника питания. Выключить программу PCS Rad Application Software. Выключить источник постоянного тока, нажав на кнопку «POWER».

• 7.2.8 Установка считается прошедшей операцию поверки, если включение всех компонентов прошло успешно, все органы управления работают исправно и калибровка успешно завершена.

• 7.3.1  Проверяют соответствие идентификационных данных программного обеспечения сведениям, приведенным в описании типа на установку.

• 7.3.2 Для просмотра идентификационных данных программного обеспечения комплекса необходимо запустить программу OL 770 Application, дважды нажав на ярлык OL 770 Application, расположенный на рабочем столе ПК. Нажать на кнопку программы “Help—» About OL770 Spectroradiometr”. При этом в верхней строке главного окна программы будет отображаться наименование и текущая версия ПО.

• 7.3.3  Установка признается прошедшей операцию поверки, если если идентификационные данные программного обеспечения соответствуют значениям, приведенным в таблице 4.

Таблица 4

• 7.4 Определение метрологических характеристик

• 7.4.1 Определение диапазонов измерения светового потока, координат цветности и коррелированной цветовой температуры.

• 7.4.1.1 Определение диапазона измерения светового потока.

• 7.4.1.1.1 Открыть фотометрический шар. Выполнить установку источника света (далее - ИС) из набора полупроводниковых излучателей из состава Государственного вторичного эталона единицы светового потока непрерывного излучения по ГОСТ 8.023-2014 в фотометрическом шаре. Источник света должен быть установлен так, чтобы прямое излучения источника света не попадало на приемную площадку фотометрической головки (спектрорадиометра) фотометрического шара.

• 7.4.1.1.2 Собрать схему питания для вспомогательной лампы (см. рисунок 1). Включить блок питания лампы нажатием кнопки POWER.

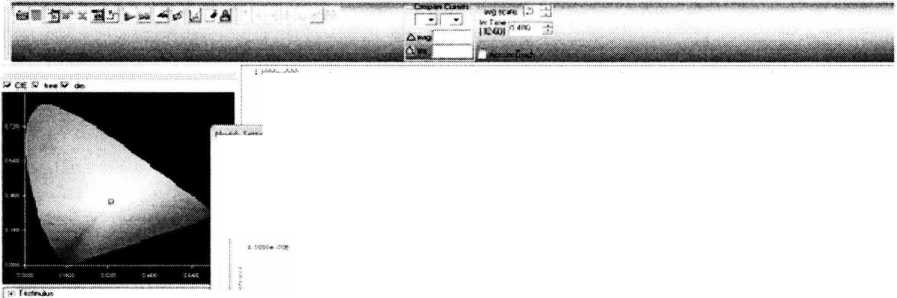

• 7.4.1.1.3 Запустить программу PCS Rad Application Software. В окне программы выбрать вкладку «LAMP» и выбрать AUX LAMP Al80. В поле Target выбрать значение 5 и нажать на кнопку «ON».

• 7.4.1.1.4 Включить спектрорадиометр OL 770 нажатием кнопки POWER

• 7.4.1.1.5 Запустить программу «OL 770 Application Software». На панели инструментов выбрать меню LED и выбрать пункт Total Luminous Flux. На панели инструментов выбрать меню Modify Settings и перейти во вкладку Calibrations. Нажать на кнопку Create CAL File.

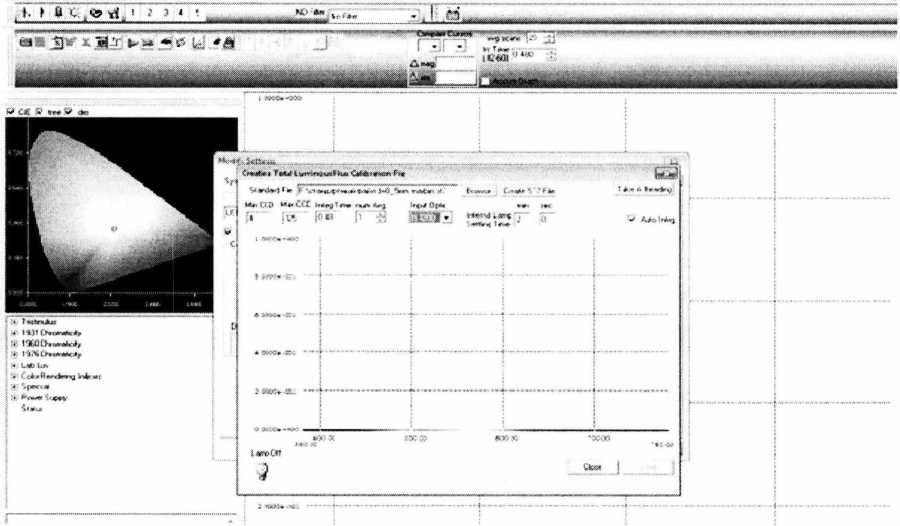

• 7.4.1.1.6 В окне Create a Total Luminous Flux Calibrations File нажать на кнопку Browse и выбрать калибровочный файл « стандартный файл d=l_5mm» ( для мощных ИС выбрать калибровочный файл « стандартный файл d=0,5mm»). В раскрывающемся списке Input Optic выбрать пункт IS7200 и нажать на кнопку «Take A Reading» (см. рисунок 5).

Ij?’ t 1% «it                   л :■■'•■ x

; «•:...      >       ;-.'4

Рисунок 5

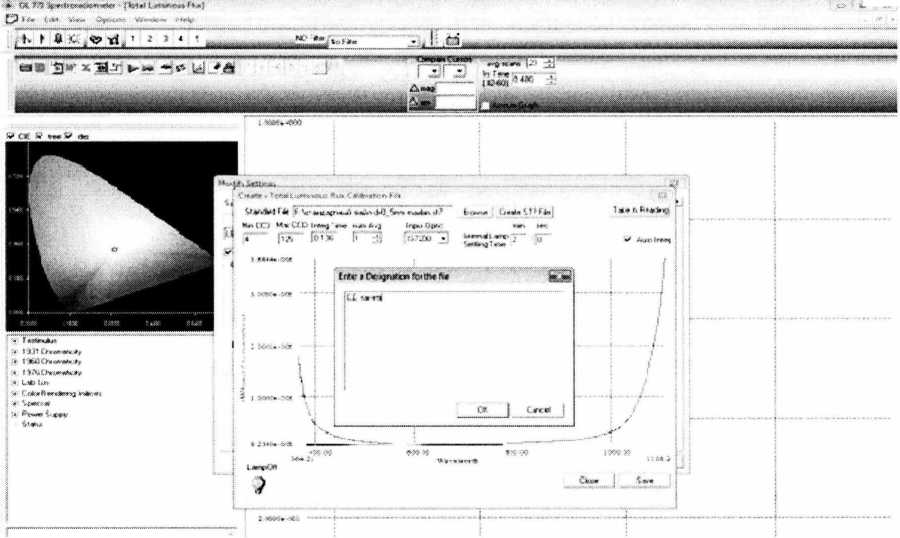

7.4.1.1.7 Сохранить файл учета влияния неактивных элементов на флеш-памяти 770NIRSN163 (G:), нажав на кнопку Save во всплывающем окне Enter a Designation for the file и записав информацию, связанную с условиями монтажа ИС в шаре. Нажать на кнопку «Close» (см. рисунок 6).

t.,3 ‘ « t«M ¥>w ■SywiMP’S Л>*XA>

*■     '* W

С-Ш’Х >. ШЬйяКх #WS v&astjrtss?» f at few*», S t » Ffcj

»;#»*•»   Ж0*.           ***

< ' '■ > -■ $.....

t • 0*ЧО»<Мжж' *в«*М| f'-в

if I

• ■    «’Jit

. ♦ гЯК&нмк»

i *

• ■ >- L * U*

: 4 ^f. е*о»Л«г*»юг»д

; ;i;       <-j6w

Рисунок 6

• 7.4.1.1.8 Закрыть программу PCS Rad Application Software и нажатием на кнопку On/Off. Отключить вспомогательную лампу от источника питания. Выключить источник постоянного тока (нажать на кнопку POWER).

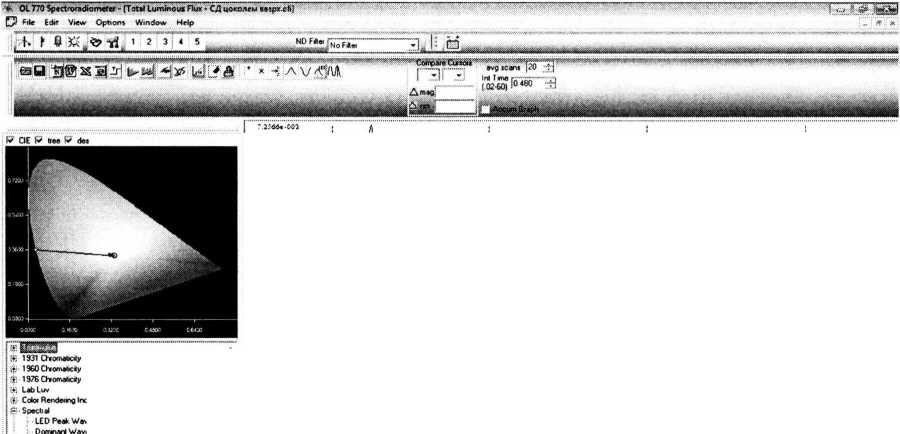

• 7.4.1.1.9 Включить источник света из набора полупроводниковых излучателей и прогреть 15 минут. На панели инструментов выбрать меню Modify Settings и перейти во вкладку Calibrations. Нажать на кнопку Browse и выбрать файл учета влияния неактивных элементов. Поставить флажок Use Cal File и нажать на кнопку Ок (рисунок 7).

  а

  ЕЭ i’-f'-K •< «И V&w <'лм«к»м.                ?*.*■:<'

  s

  }-



  |

  4.

  I

  i

  fmanukn

  ri Л fn-.vo*»*/

  !t№tta»Mp

  u& u*>

  $»sK«

  ;

  ■■»' Га«*пикм

  :• i-^h Снммлс^г

  4 !^гч>£ъхж«л«<» :< LsbUa

  Рисунок 7



• 7.4.1.1.10 Нажать на иконку с изображением зеленого треугольника, затем на иконку с изображением дискеты. В окне Enter a Designation for the file набрать информацию, описывающую ИС и условия измерения, нажать на кнопку Ок. Набрать имя файла и нажать кнопку «сохранить».

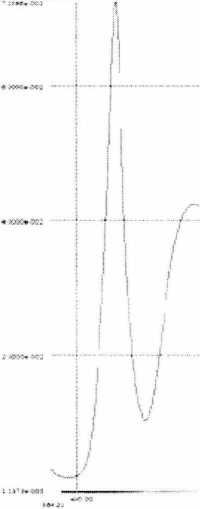

• 7.4.1.1.11 В дереве вывода результатов открыть ветку Spectral и найти пункт TLF (см. рисунок 8)



rvelength 449 4 nm

ww—". - w<releng№ 433 0 nm

Conte, Wavelength 448 3 nm HalBarxMKth 26 3nm

Purty 0 055

Color T empetatue : 6247 К

Peak Speciial Value 7 257e-002

TLF/Avetaoad LEO lnlen»*y 2 498e*003 Im 7 of al Radant Flux (Power) 7 9297e*OOOW Power Svopb»

Status 0

СД цоколем вверх

Рисунок 8

• 7.4.1.1.12 Измерения светового потока выполняются не менее пяти раз.

• 7.4.1.1.13 Повторить пункты 7.4.1.1.1-7.4.1.1.12 для каждого ИС из набора полупроводниковых излучателей.

7.4.1.2. Определение диапазона измерения координат цветности и коррелированной цветовой температуры.

• 7.4.1.2.1 Открыть фотометрический шар. Выполнить установку источника света из набора полупроводниковых излучателей из состава Государственного вторичного эталона единиц координат цвета и координат цветности по ГОСТ 8.205-2014 в фотометрическом шаре. Источник света должен быть установлен так, чтобы прямое излучения источника света не попадало на приемную площадку фотометрической головки (спектрорадиометра) фотометрического шара.

• 7.4.1.2.2 Собрать схему питания для вспомогательной лампы (см. рисунок 1). Включить блок питания лампы нажатием кнопки POWER.

• 7.4.1.2.3 Запустить программу PCS Rad Application Software. В окне программы выбрать вкладку «LAMP» и выбрать AUX LAMP Al80. В поле Target выбрать значение 5 и нажать на кнопку «ON».

• 7.4.1.2.4 Включить спектрорадиометр OL 770 нажатием кнопки POWER.

• 7.4.1.2.5  Запустить программу «OL 770 Application Software». На панели инструментов выбрать меню LED и выбрать пункт Total Luminous Flux. На панели инструментов выбрать меню Modify Settings и перейти во вкладку Calibrations. Нажать на кнопку Create CAL File.

• 7.4.1.2.6 В окне Create a Total Luminous Flux Calibrations File нажать на кнопку Browse и выбрать калибровочный файл « стандартный файл d=l_5mm» ( для мощных ИС выбрать калибровочный файл « стандартный файл d=0,5mm»). В раскрывающемся списке Input Optic выбрать пункт IS7200 и нажать на кнопку «Take A Reading» (см. рисунок 9).

и***^7м"~ "       “ ..........................................    ........................... .................““ ........................................................ .......” w»

1У,..

•’ > < .. . 1 ........................................................................

................................j~”"'................

_л -----•

t"» ЙН

' * ! ЗЗЛ1 £>■» (ж-лЬкжг

a               п4к«’.

: ■' Р'й’и®

-Ж.-

Рисунок 9

7.4.1.2.7 Сохранить файл учета влияния неактивных элементов на флеш-памяти 770NIRSN163 (G:), нажав на кнопку Save во всплывающем окне Enter a Designation for the file и записав информацию, связанную с условиями монтажа ИС в шаре. Нажать на кнопку «Close» (см. рисунок 10)

: <Й-

Рисунок 10

• 7.4.1.2.8 Закрыть программу PCS Rad Application Software и нажатием на кнопку On/Off. Отключить вспомогательную лампу от источника питания. Выключить источник постоянного тока (нажать на кнопку POWER).

• 7.4.1.2.9 Включить источник света из набора полупроводниковых излучателей и прогреть 15 минут. На панели инструментов выбрать меню Modify Settings и перейти во вкладку Calibrations. Нажать на кнопку Browse и выбрать файл учета влияния неактивных элементов. Поставить флажок Use Cal File и нажать на кнопку Ок (см. рисунок 11).

Ъ < К»

; СлЬЦл

'•                    k>*c.4>

. Г*

ГЙ         «!*«!>» <*

6.1Ц»             ИЛС»чд5;

tO

f»K«w

i rWiysfcw*. trs«

*te»CO>

&*ядг«ж*т<

Рисунок 1 1

7.4.1.2.10 Нажать на иконку с изображением зеленого треугольника, затем на иконку с изображением дискеты. В окне Enter a Designation for the file набрать информацию, описывающую ИС и условия измерения, нажать на кнопку Ок. Набрать имя файла и нажать кнопку «сохранить».

7.4.1.2.11 В дереве вывода результатов открыть ветку Tristimulus и найти координаты цветы в системе XYZ. В дереве вывода результатов открыть ветку 1931 Chromacity и найти координаты цветности в системе XYZ (см. рисунок 12).

- : -О.»               f ёёа йм&ёчл   <•

Er f*r I «И Уинг          Wrv*!*. Mrt»

Si* C« * W* ’ <*«

1

10»

t*fc» ! «■**•**»» ШУЯ

• ■                                    OU'

W/*яг«дмШ)

I J* ’^>WWW

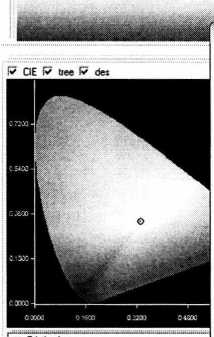

Рисунок 12

• 7.4.1.2.12  Измерения координат цветности и коррелированной цветовой температуры выполняются не менее пяти раз.

• 7.4.1.2.13 Повторить пункты 7.4.1.2.1-7.4.1.2.12 для каждого ИС из набора полупроводниковых излучателей.

7.4.1.3 Установка считается прошедшей операцию поверки, если диапазон измерений светового потока составляет от 8 до 2300 лм, координат цветности х = от 0,0039 до 0,7347, у = от 0,0048 до 0,8338 и коррелированной цветовой температуры от 1500 до 10000 К.

• 7.4.2 Определение допускаемой относительной погрешности измерения светового потока и допускаемой абсолютной погрешности измерения координат цветности и коррелированной цветовой температуры.

• 7.4.2.1  Обработку результатов наблюдений проводят в соответствии с требованиями ГОСТ Р 8.736-2011 при доверительной вероятности 0,95 и числе измерений п=5. За результат измерения светового потока, принимают среднее арифметическое результатов наблюдений, рассчитанное по формуле (1):

(1)

где В - световой поток, измеренный прибором,

i - номер наблюдения,

к — номер источника.

• 7.4.2.2 Допускаемое значение относительной погрешности измерения светового потока рассчитывается по формуле 2:

А_ф =l.l)s^:+б_рр                                   (2)

где S' - погрешность, обусловленная погрешностью эталонных источников (для ЭТО-2 S = 0,3 %, для полупроводниковых излучателей S = 0,5 %)•

5_Пр - погрешность вносимая установкой, которую рассчитывают по формуле 3:

(3)

где Ф_э - эталонное значение светового потока эталонных источников, указанное в

где А - координаты цветности, измеренные установкой; z - номер наблюдения;

к — номер источника света.

• 7.4.2.4 Значение абсолютной погрешности измерения координат цветности установкой рассчитывается по формуле 5:

©пр.ив. =|Л-Л|                                  (5)

где А-з - эталонное значение координат цветности эталонных источников, указанное в сертификате калибровки.

• 7.4.2.5  За результат измерения коррелированной цветовой температуры принимают среднее арифметическое результатов наблюдений отдельно для каждого источника света, рассчитанное по формуле 6:

где Т - значение коррелированной цветовой температуры, измеренное установкой;

i - номер наблюдения;

к - номер источника света.

• 7.4.2.6 Значение абсолютной погрешности измерения координат цветности установкой рассчитывается по формуле 7:

®_прш.=|7;-Г_э|                                 (7)

где Т₃ - эталонное значение коррелированной цветовой температуры эталонных источников, указанное в сертификате калибровки.

• 7.4.2.7 Установка считается прошедшей операцию поверки, если относительная погрешность измерения светового потока не превышает ± 9 %, абсолютная погрешность измерения координат цветности не превышает Дх = Ду = ± 0.002 и абсолютная погрешность измерения коррелированной цветовой температуры не превышает ± 25 К.

• 8.1 Установку, прошедшую поверку с положительным результатом, признают годной и допускают к применению. На нее выдается свидетельство о поверке установленной формы с указанием полученных по п.п. 7.4.1 - 7.4.2 фактических значений метрологических характеристик установки и наносят знак поверки (место нанесения указано в описании типа) согласно Приказу Министерства промышленности и торговли Российской Федерации №1815 от 02.07.2015г. «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», и камеру допускают к эксплуатации.

• 8.2 Установку, прошедшую поверку с отрицательным результатом, признают непригодной, не допускают к применению и на нее выдается свидетельство о непригодности с указанием причин. Свидетельство о предыдущей поверке и знак поверки аннулируют и выписывают «Извещение о непригодности» с указанием причин в соответствии с требованиями Приказа Министерства промышленности и торговли Российской Федерации №1815 от 02.07.2015г.

Начальник лаборатории подразделения М-4

ФГУП «ВНИИОФИ»

Инженер 1 категории подразделения М-4

ФГУП «ВНИИОФИ»

ПРИЛОЖЕНИЕ 1

К Методике поверки «Установка фотоколориметрическая измерительная»

ПРОТОКОЛ

первичной / периодической поверки

от «_______»____________20___года

Средство измерений: Установка фотоколориметрическая измерительная __________

Наименование СИ. тип (если в состав СИ входит несколько автономных блоков

то приводят их перечень (наименования) и типы с разделением знаком «косая дробь» /)

Зав. №    001    №/№___________________________________________

Заводские номера блоков

Принадлежащее______________________________

Наименование юридического лица, ИНН

Поверено в соответствии с методикой поверки № МП 075.М4-15, утвержденной ФГУП «ВНИИОФИ» «15» мая 2015 г._________________________________

Наименование документа на поверку, кем утвержден (согласован), дата

С применением эталонов_______________________________________________

(наименование, заводской номер, разряд, класс точности или погрешность)

При следующих значениях влияющих факторов:

(приводят перечень и значения влияющих факторов, нормированных в методике поверки)

• - температура окружающего воздуха, °C 25 ± 2

• - относительная влажность воздуха, %        от 45 до 80

• - атмосферное давление, кПа                от 84 до 107

Получены результаты поверки метрологических характеристик:

Рекомендации___________________________________________________________

Средство измерений признать пригодным (или непригодным) для применения

Исполнители:______________________________________________________________

__________________________________________подписи, ФИО, должность

15
