Государственная система обеспечения единства измерений

Газоанализаторы 11ГА-600.

Методика поверки

Ml 1-242-2005-2016

Руководитель научно-исследовательско! о отдела

ФГУП "ВНИИМ

  • 1 осу даре т венных эталонов в области физико-химзи ских измерений Менделеева" .А. Кононелько 16 г.

7 Разработал гков/ди)/ль НИЛ 2422 J / Г. Б. Соколов

г. Санкт-11стербург 2016 г.

Настоящая методика поверки распространяется на газоанализаторы ПГА-600. выпускаемые ЗАО «НПП «Электронстандарт», г. Санкт-Петербург, и устанавливает методы их первичной поверки до ввода в эксплуатацию, после ремонта и периодической поверки в процессе эксплуатации.

Интервал между поверками - один год.

1 Операции поверки
  • 1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.

Таблица 1 - Операции поверки

Наименование операции

Номер пункта методики поверки

Обязательность проведения

при первичной поверке

при периодической поверке

1 Внешний осмотр

6.1

да

да

2 Опробование

6.2

да

да

3 Подтверждение соответствия программного обеспечения

6.3

да

да

4 Определение метрологических характеристик

6.4

4.1 Определение основной погрешности

6.4.1

да

да

4.2 Определение вариации показаний

6.4.2

да

пег

4.3 Определение времени установления показаний

6.4.3

да

да

  • 1.2 Если при проведении той или иной операции получен отрицательный результат, дальнейшая поверка прекращается.

  • 1.3 Допускается проведение поверки отдельных измерительных каналов газоанализатора в соответствии с заявлением владельца газоанализатора, с обязательным указанием в свидетельстве о поверке информации об объеме проведенной поверки.

2 Средства поверки
  • 2.1 При проведении поверки применяют средства, указанные в таблице 2.

Таблица 2 - Средства поверки

Номер пункта методики поверки

Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, основные метрологические и технические характеристики

6

Термометр ртутный стеклянный лабораторный ТЛ-4, ТУ 25-2021.003-88, ГОС Т 28498- ; 90, диапазон измерений от 0 до 55 °C, цена деления 0,1 °C, погрешность ± 0,2 °C

Секундомер механический СОПпр, ТУ 25-1894.003-90, класс точности 2

Барометр-анероид контрольный М-67 ТУ 2504-1797-75, диапазон измерений давления от

610 до 790 мм рт.ст., погрешность ±0,8 мм рт.ст.                                           1

Психрометр аспирационный М-34-М, ТУ 52.07-(ГРПИ.405 132.001)-92, диапазон от- j носигельной влажности от 10 до 100 % при температуре от 5 до 40°С

6.4

Ротаметр РМ-А-0,063Г УЗ, ГОСТ 13045-81, верхняя граница диапазона измерений объемного расхода 0,063 м3/ч, кл. точности 4

Вентиль точной регулировки ВТР-1 (или ВТР-1-М160), диапазон рабочего давления (0-150) кгс/см2, диаметр условного прохода 3 мм *

Редуктор     баллонный     кислородный     одноступенчатый     БКО-50-4

по ТУ 3645-026-00220531-95 *

Трубка медицинская поливинилхлоридная (ПВХ) по ТУ6-01-2-120-73, 6х 1,5 мм *

Номер пункта методики поверки

Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, основные метрологические и технические характеристики

6.4

Трубка фторопластовая по ТУ 6-05-2059-87, диаметр условного прохода 5 мм. толщина стенки 1 мм *

Поверочный нулевой газ (ПНГ) - воздух марки А, Б, в баллонах под давлением по ГУ

6-21-5-85

Азот особой чистоты сорт 1, 2 по ГОСТ 9293-74 в баллоне под давлением

Рабочий эталон l-ro разряда - генератор газовых смесей ГГС ШДЕК.418313.900 ТУ, модификация ГГС-Р или ГГС-Т или ГГС-К в комплекте источниками микропотока по ИБЯЛ.418319.013 ТУ

Источники микропотоков по ИБЯЛ.418319.013 ТУ (характеристики приведены в Приложении А)

Стандартные образцы газовых смесей в баллонах под давлением по ТУ 6-16-2956-92 и ТУ 2114-014-20810646-2014 (характеристики приведены в Приложении А)

Рабочий эталон 1-го разряда комплекс ГГП-1, диапазон воспроизведения довзрыво-опасных концентраций от 5 до 50 % НКПР, пределы допускаемой относительной погрешности от ±10 до ±5 %, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 48775-11

Насадка для подачи ГС (из комплекта поставки газоанализатора) *

  • 2.2 Все средства измерений, кроме отмеченных знаком «*» в таблице 2, должны иметь действующие свидетельства о поверке, стандартные образцы состава в баллонах под давлением действующие паспорта.

  • 2.3 Допускается использование других средств поверки, обеспечивающих определение метрологических характеристик газоанализаторов с требуемой точностью

3 Требования безопасности
  • 3.1 Помещение, в котором проводят поверку, должно быть оборудовано приточновытяжной вентиляцией. Не допускается сбрасывать ГС в атмосферу рабочих помещений.

  • 3.2 Содержание вредных компонентов в воздухе рабочей зоны должно соответствовать требованиям ГОСТ 12.1.005-88.

  • 3.3 При работе с ГС с объемной долей кислорода свыше 23 %, жировое загрязнение газового тракта должно быть исключено.

  • 3.4 Должны выполняться требования техники безопасности для защиты персонала от поражения электрическим током согласно классу I ГОСТ 12.2.007.0-75.

  • 3.5 Требования техники безопасности при эксплуатации ГС в баллонах под давлением должны соответствовать федеральным нормам и правилам в области промышленной безопаснос ти "Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением" (утверждены приказом Ростехнадзора № 116 от 25.03.2014 г.).

‘Допускается использование стандартных образцов состава газовых смесей (ГС?), не указанных в настоящей методики поверки, при выполнении следующих условий:

-номинальное значение и пределы допускаемого отклонения содержания определяемого компонента в ГС? должны соответствовать указанному для соответствующей ГС из приложения А;

-отношение погрешности, с которой устанавливается содержание компонента в ГС к пределу допускаемой основной погрешности поверяемого газоанализатора, должно быть не более 1/3.

4 Условия поверки
  • 4.1 При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающей среды, °C                                           20 ± 5;

  • - диапазон относительной влажности окружающей среды, %                  от 30 до 80;

  • - атмосферное давление, кПа                                                     101.3 1 4.0.

мм рт.ст.                                                   760 ± 30;

  • - расход ГС (если не указано иное), дм3/мин                                  от 0,10 до 0.15;

  • - механические воздействия, внешние электрические и магнитные поля (кроме поля Земли), влияющие на метрологические характеристики, должны быть исключены;

  • - питание газоанализатора осуществлять от блока аккумуляторного, если не оговорено особо.

5 Подготовка к поверке
  • 5.1 Выполнить мероприятия по обеспечению условий безопасности.

  • 5.2 Проверить наличие паспортов и сроки годности ГС в баллонах под давлением.

  • 5.3 Баллоны с ГС выдержать при температуре поверки не менее 24 ч.

  • 5.4 Выдержать газоанализатор и средства поверки при температуре поверки в течение не менее 4 ч.

  • 5.5 Подготовить поверяемый газоанализатор и эталонные средства измерений к работе в соответствии с эксплуатационной документацией.

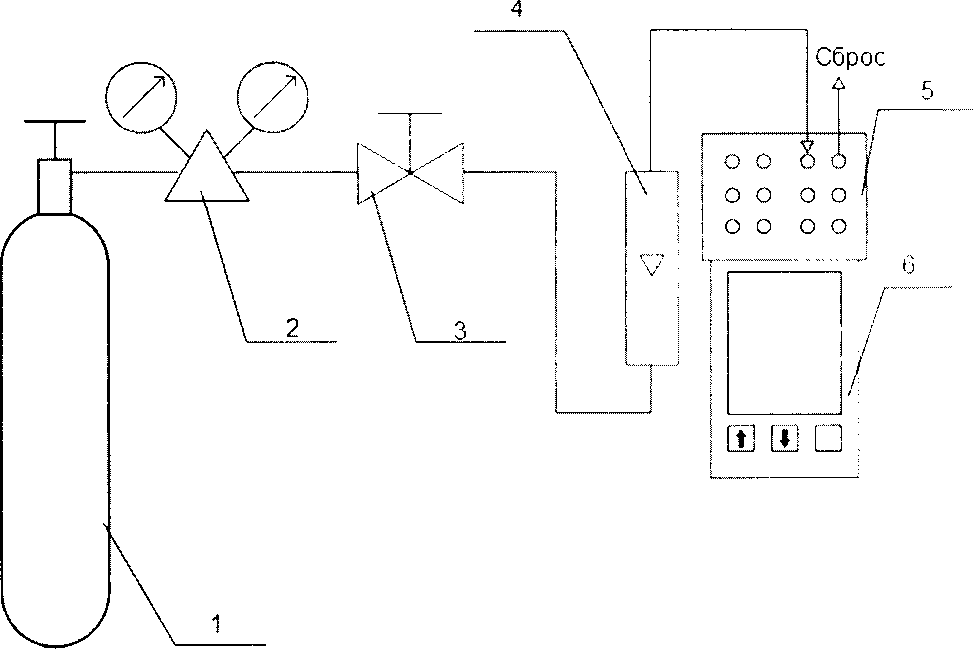

  • 5.6 Рекомендуемая схема подачи ГС на газоанализатор приведена на рисунке 1.

1 - баллон с ГС; 2 - редуктор баллонный (только при подаче от баллона под давлением); 3 - вентиль точной регулировки (только при подаче от баллона под давлением); 4 - индикатор расхода (ротаметр); 5 - насадка для подачи ГС; 6 - газоанализатор.

Примечание - подача ГС от динамических генераторов осуществляется аналогично, при необходимости организации сброса излишка ГС до индикатора расхода 4 устанавливается тройник.

Рисунок 1 - Рекомендуемая схема подачи ГС на вход газоанализатора

6 Проведение поверки
  • 6.1 Внешний осмотр

    • 6.1.1 При внешнем осмотре устанавливают соответствие газоанализатора следующим требованиям:

  • - соответствие комплектности (при первичной поверке) требованиям п. 1.4 руководства по эксплуатации ЕСКТ.413311.007 РЭ;

-соответствие маркировки требованиям п. 1.6 руководства по эксплуатации ЕСКТ.413311.007 РЭ;

  • - газоанализатор не должен иметь повреждений, влияющих на работоспособность.

  • 6.1.2 Газоанализатор считают выдержавшим внешний осмотр, если он соответствует указанным выше требованиям.

  • 6.2 Опробование

    • 6.2.1 При опробовании проверяют общее функционирование газоанализатора при включении электрического питания согласно п. 2.3.1 руководства по эксплуатации ЕСКТ.413311.007 РЭ.

В процессе запуска на дисплее газоанализатора отображаются наименование предприятия-изготовителя и логотип, наименование газоанализатора, номер версии и контрольная сумма встроенного программного обеспечения.

По окончанию времени прогрева газоанализатор переходит в режим измерений.

  • 6.2.2 Результат опробования считают положительным, если:

  • - органы управления газоанализатора функционируют;

  • - во время тестирования отсутствуют сообщения об отказах;

  • - после окончания времени прогрева газоанализатор переходит в режим измерений (на дисплее отображается измерительная информация).

  • 6.3 Подтверждение соответствия программного обеспечения

Для проверки соответствия ПО выполняют следующие операции:

  • - проводят визуализацию идентификационных данных ПО газоанализатора (номер версии встроенного ПО отображается при включении газоанализатора);

  • - сравнивают полученные данные с идентификационными данными, установленными при проведении испытаний для целей утверждения типа и указанными в Описании типа газоанализаторов (приложение к Свидетельству об утверждении типа).

Результат подтверждения соответствия ПО считают положительным, если идентификационные данные соответствуют указанным в Описании типа газоанализаторов (приложение к Свидетельству об утверждении типа).

  • 6.4 Определение метрологических характеристик

    • 6.4.1 Определение основной погрешности газоанализатора

      • 6.4.1.1 Определение основной погрешности газоанализатора по всем измерительным каналам, кроме измерительного канала с датчиком БНЗ-О, проводят по схеме рисунка 1 в следующем порядке:

  • 1) Подают на вход газоанализатора ГС (Приложение А, соответственно поверяемому диапазону измерений и определяемому компоненту) в последовательности:

  • - №№ 1 —2 — 3 — 4 — 3 — 2—1 - 4 (для определяемых компонентов и диапазонов измерений, для которых в Приложении А указаны 4 точки поверки),

  • - №№ 1—2 — 3 — 2 — 1—3 (для определяемых компонентов и диапазонов измерений, для которых в Приложении А указаны 3 точки поверки).

Время подачи каждой ГС не менее утроенного То,9о для соответствующего измерительного канала.

  • 2) Фиксируют установившиеся показания газоанализатора при подаче каждой ГС:

  • 3) Повторяют операции по пп. 1) - 2) для всех поверяемых измерительных каналов газоанализатора.

  • 4) Значение основной абсолютной погрешности газоанализатора в i-ой точке Л,. массовая концентрация, мг/м3, или объемная доля, % (млн"1), для диапазонов измерений, в которых нормированы пределы допускаемой основной абсолютной погрешности, находят по формуле

(1)

где Ct - показания газоанализатора в i-ой точке, массовая концентрация, мг/м3, или объемная доля, % (млн"1);

C}t - действительное значение содержания определяемого компонента, массовая концентрация, мг/м3, или объемная доля, % (млн"1).

Значение основной приведенной погрешности газоанализатора, у,, %, для диапазонов измерений, в которых нормированы пределы допускаемой основной приведенной погрешности. находят по формуле где Сд - значение содержания определяемого компонента, соответствующее верхнему пределу поверяемого диапазона измерений, массовая концентрация, мг/м3, или объемная доля. % (млн"1).

с,-сл

Сн

•100,

(2)

Значение основной относительной погрешности газоанализатора, . %, для диапазонов измерений, в которых нормированы пределы допускаемой основной относительной погрешности, находят по формуле

5, = С' ~С,) -100                                             (3)

С

'-'о

  • 6.4.1.2 Определение основной погрешности газоанализатора по измерительному каналу с датчиком БНЗ-0 при первичной поверке проводят по схеме рисунка 2 в следующем порядке:

  • 1) Подают на вход газоанализатора ГС состава пары бензина неэтилированного азот от рабочего эталона 1-го разряда комплекса ГГП-1 в последовательности №№ 1 -2-3.

Расход ГС, подаваемой на газоанализатор, регулировать вентилем точной регулировки на входе в газоанализатор.

Время подачи каждой ГС не менее утроенного Тп.9д для соответствующего измерительного канала.

  • 2) Фиксируют установившиеся показания газоанализатора при подаче каждой ГС;

  • 3) Значение основной абсолютной погрешности газоанализатора в i-ой точке Л,. % НК11Р. находят по формуле

(4)

где Q - показания газоанализатора в i-ой точке поверки, довзрывоопасная концентрация. % НКПР;

С‘ - действительное значение содержания определяемого компонента, довзрывоопасная концентрация, % НКПР.

4

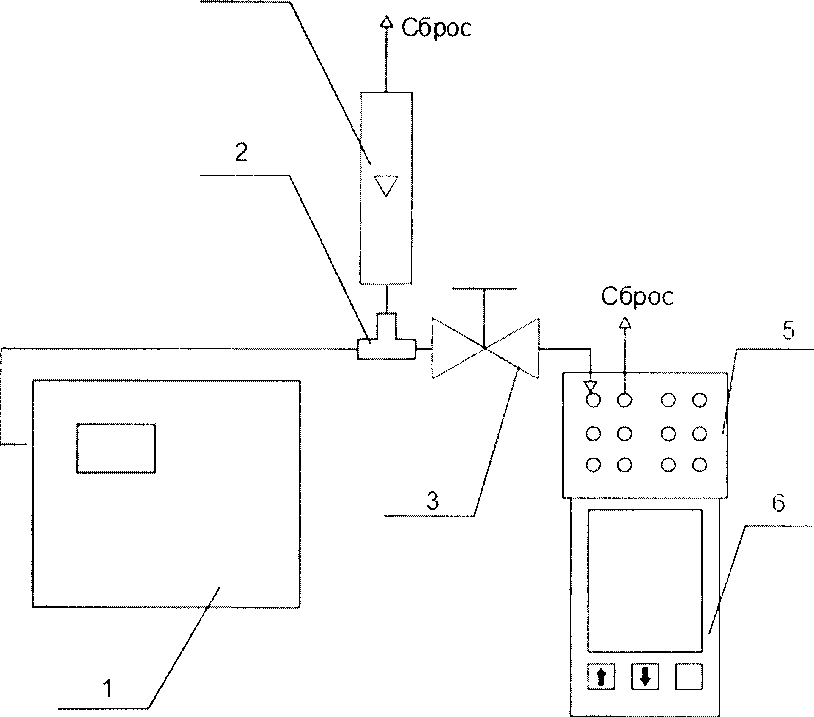

1 - рабочий эталон 1-го разряда комплекс ГГП-1; 2 - тройник (материал фторопласт, стекло или нержавеющая сталь); 3 - вентиль точной регулировки трассовый; 4 - индикатор расхода (ротаметр); 5 - насадка для подачи ГС; 6 - газоанализатор.

Рисунок 2 - Рекомендуемая схема подачи ГС на вход газоанализатора от рабочего эталона 1-го разряда комплекса ГГП-1

  • 3) Подают на вход газоанализатора ГС, содержащие поверочный компонент (таблица А.2 приложения А), в последовательности №№ 1 - 2 - 3 по схеме рисунка 1.

Пересчет значений содержания определяемого компонента, выраженных в объемных долях, %, в значения довзрывоопасной концентрации, % НКПР, проводят по формуле

100,

(5)

где          <> ))       _ объемная доля определяемого компонента, указанная в паспорте i-й ГС. %:

Снкпр _ объемная доля определяемого компонента, соответствующая нижнему концентрационному пределу распространения пламени (НКПР), % (согласно ГОСТ 30852.19-2002).

Примечания:

а) Значения поправочных коэффициентов, указанные в таблице А.2, приведены на основании данных изготовителя ЗАО «НПП «Электронстандарт», Санкт-Петербург, Россия, носят справочный характер и подлежат уточнению при проведении первичной поверки газоанализаторов.

б) В случае, если показания газоанализатора по шкале определяемого компонента при подаче ГС №№ 2, 3 таблицы А.2, содержащих поверочный компонент, отличаются от значений 20 % НКПР и 40 % НКПР соответственно более чем на ± 5 % НКПР, то следует применять ГС с номинальным значением объемной доли поверочного компонента, отличным от указанного в таблице А.2 для соответствующей точки поверки, но обеспечивающие указанные выше показания но шкале определяемого компонента. Для упрощения процесса подбора требуемого значения довзрыво-опасной концентрации поверочного компонента рекомендуется использовать динамический генератор-разбавитель газовых смесей, например ГГС.

  • 4) При подаче каждой ГС, содержащей поверочный компонент, фиксируют установившиеся показания газоанализатора.

  • 5) Рассчитывают значения поправочных коэффициентов для поверочного компонента в точках поверки 2 и 3 согласно формуле

(6)

где С.”™')     - результат измерений довзрывоопасной концентрации поверочного компонента

при подаче i-й ГС, содержащей поверочный компонент, % НКПР (по шкале определяемого компонента);

}    - действительное значение довзрывоопасной концентрации поверочного компо

нента в i-й ГС, содержащей поверочный компонент, % НКПР;

С,("и/?)     - результат измерений довзрывоопасной концентрации при подаче i-ой ГС. со

держащей определяемый компонент, % НКПР;

q>(w)    _ действительное значение довзрывоопасной концентрации определяемого ком

понента в i-ой ГС, % НКПР.

  • 6) Повторяют операции по п. 3) - 5) три раза, рассчитывают среднее значение поправочного коэффициентов для поверочного компонента для точек поверки 2 и 3.

  • 6.4.1.3 Определение основной погрешности газоанализатора по измерительному каналу с датчиком БНЗ-0 при периодической поверке проводят по схеме рисунка 1 в следующем порядке:

  • 1) Подают на вход газоанализатора ГС, содержащие поверочный компонент, в последовательности №№ 1 - 2 - 3.

Время подачи каждой ГС не менее утроенного То.эд для соответствующего измерительного канала.

  • 2) Фиксируют установившиеся показания газоанализатора при подаче каждой ГС;

  • 3) Значение основной абсолютной погрешности газоанализатора Д,, довзрывоопасная концентрация, % НКПР, рассчитывают по формуле

Л = С(иок) _ к .

где С,<”"в')     _ результат измерений довзрывоопасной концентрации поверочного компонента

при подаче i-й ГС, содержащей поверочный компонент, % НКПР (по шкале определяемого компонента);

’    - действительное значение довзрывоопасной концентрации поверочного компо

нента в i-й ГС, содержащей поверочный компонент, % НКПР;

К,        - значение поправочного коэффициента для i-ой точки поверки, указанное в сви

детельстве о первичной поверке и паспорте газоанализатора.

  • 6.4.1.4 Результат определения основной погрешности считают положительным, если основная погрешность газоанализатора в каждой точке поверки не превышает значений, указанных в таблице Б.1 Приложения Б для соответствующего определяемого компонента.

6.4.2 Определение вариации показаний газоанализатора

Определение вариации показаний газоанализатора допускается проводить одновременно с определением основной погрешности по п. 6.4.1 при подаче ГС № 2 (при поверке измерительных каналов газоанализаторов, для которых в Приложении А указаны 3 точки поверки) или № 3 (при поверке измерительных каналов газоанализаторов, для которых в Приложении А указаны 4 точки поверки).

По измерительному каналу газоанализатора с датчиком БНЗ-0 определение вариации показаний проводят при подаче ГС, содержащих поверочный компонент (таблица А.2, приложение А), в последовательности №№ 1-2-3-2-1-3.

Вариацию показаний, , в долях от пределов допускаемой основной абсолютной погрешности, для диапазонов измерений, для которых нормированы пределы допускаемой основной абсолютной погрешности, рассчитывают по формуле

(8)

где Cf,C^ -результат измерений содержания определяемого компонента при подходе к точке поверки 2 со стороны больших и меньших значений, объемная доля определяемого компонента, % (млн'1), или довзрывоопасная концентрация, % НКПР;

А° - пределы допускаемой основной абсолютной погрешности поверяемого газоанализатора для поверяемого измерительного канала газоанализатора, объемная доля определяемого компонента, % (млн’1), или довзрывоопасная концентрация, % НКПР.

Вариацию показаний, и в долях от пределов допускаемой основной приведенной погрешности, для диапазонов измерений, для которых нормированы пределы допускаемой основной приведенной погрешности, рассчитывают по формуле

Z-1 /)     z~< М

ы           : -100.                                       (9)

СнТо|

где ;/(|    - пределы допускаемой основной приведенной погрешности для поверяемого изме

рительного канала газоанализатора, %.

Вариацию показаний, ид, в долях от пределов допускаемой основной относительной погрешности, для диапазонов измерений, для которых нормированы пределы допускаемой основной относительной погрешности, рассчитывают по формуле

100,

(Ю)

где t>0    - пределы допускаемой основной относительной погрешности для поверяемого из

мерительного канала газоанализатора, %.

Результат считают положительным, если вариация показаний газоанализатора не превышает 0,5 в долях от пределов допускаемой основной погрешности.

  • 6.4.3 Определение времени установления показаний

Определение времени установления показаний допускается проводить одновременно с определением основной погрешности по п.6.4.1 при подаче ГС №1 и ГС № 3 (при поверке измерительных каналов газоанализаторов, для которых в Приложении А указаны 3 точки поверки) или № 4 (при поверке измерительных каналов газоанализаторов, для которых в Приложении А указаны 4 точки поверки) для всех измерительных каналов, кроме измерительного канала объемной доли кислорода, в следующем порядке;

  • 1) Подают на газоанализатор ГС № 3 или ГС № 4, зафиксировать установившееся значение показаний поверяемого измерительного канала газоанализатора.

Примечание — для измерительного канала газоанализатора с датчиком БНЗ-0 при периодической поверке время установления показаний определяют при подаче ГС № 3 из таблицы А.2 (поверочный компонент).

  • 2) рассчитать значение, равное 0,9 от показаний газоанализатора, полученных в п. 1);

  • 3) подать на газоанализатор ГС № 1, дождаться установления показаний газоанализатора по поверяемому измерительному каналу (отклонение показаний от нулевых не должно превышать 0,5 в долях от пределов допускаемой основной абсолютной погрешности), затем, не подавая ГС на газоанализатор продуть газовую линию ГС № 3 или ГС № 4 в течение не менее 3 мин., подать ГС на газоанализатор и включить секундомер. Зафиксировать время достижения показаниями газоанализатора значения, рассчитанного на предыдущем шаге.

При поверке измерительного канала объемной доли кислорода определение времени установления показаний допускается проводить в следующем порядке:

  • 1) продувать газоанализатор чистым атмосферным воздухом в течение не менее 5 мин. зафиксировать показания газоанализатора;

  • 2) рассчитать значение, равное 0,9 от показаний газоанализатора, полученных в п. 1);

  • 3) подать на газоанализатор ГС №1, дождаться установления показаний газоанализатора (отклонение показаний от нулевых не должно превышать 0,5 в долях от пределов допускаемой основной погрешности);

  • 4) не подключая к газоанализатору, продуть газовую линию атмосферным воздухом в течение не менее 3 мин., подать воздух на газоанализатор и включить секундомер. Зафиксировать время достижения показаниями газоанализатора значения, рассчитанного в п. 2).

Результат считают положительным, если время установления показаний не превышаег значений, указанных в Приложении Б.

7 Оформление результатов поверки
  • 7.1 При проведении поверки оформляют протокол результатов поверки произвольной формы.

  • 7.2 Результатом поверки является подтверждение пригодности средства измерений к применению или признание средства измерений непригодным к применению. Если газоанализатор но результатам поверки признан пригодным к применению, то на него или техническую документа-цию наносится оттиск поверительного клейма или выдается свидетельство о поверке установленной формы. На лицевой стороне свидетельства о поверке указывают:

  • - перечень эталонов, с помощью которых произведена поверка газоанализатора;

  • - перечень влияющих факторов с указанием их значений;

  • - метрологические характеристики газоанализатора;

  • - указание на наличие Приложения — протокола поверки (при его наличии):

  • - дату поверки;

  • - наименование подразделения, выполнявшего поверку.

Свидетельство о поверке должно быть подписано:

На лицевой стороне;

  • - руководителем подразделения, производившего поверку,

  • - поверителем, производившим поверку;

На оборотной стороне:

  • - руководителем подразделения, производившего проверку (не обязательно),

  • - поверителем, производившим поверку.

  • 7.3 Если газоанализатор по результатам поверки признан непригодным к применению, оттиск поверительного клейма гасится, свидетельство о поверке аннулируется, выписывается извещение о непригодности установленной формы.

Приложение А

(обязательное) Технические характеристики ГС, необходимых для проведения поверки газоанализаторов ПГА-600

Таблица А.1

Определяемый компонент

Диапазон измерений объемной доли определяемого компонента

Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения

Погрешность

аттестации

Номер 1 С по реестр) ГСО или источник

ГС

О.ч..

сорт 2-й по ГОСТ 9293-74

ГСО 10253-2013 (кислород -азот)

ГС№1

ГС №2

ГС №3

ГС №4

Кислород (02)

От 0 до 30 %

азот

:(-0.046.Х 1 1,523)% отн.

15,0 %±

5 % отн.

28,5 % ±

5 % отн.

: (-0.008Х +

0,76) % отн.

ГСО 10253-2013 (кислород -азот) Марка Б по ТУ 6-21-5-82

Водород

2)

От 0 до 2 %

ПНГ-воздух

1,0 %± 5 % отн.

1,9 %± 5 % отн.

±1,5 % отн.

Марка А по

ТУ 6-21-5-

85

ГСО 10325-

2013

Марка А по ГУ 6-

21-5-85 ГСО 10242-

2013

Марка Б по ТУ 6-

21-5-82

ГСО

10329-

2013

Оксид углерода (СО)

От 0 до

103 млн'1 (от 0 до

120 мг/м3)

ПНГ-воздух

0,0016% ± 10% отн.

0,0096 %

± 20 %

отн.

±(-15,15Х + 4,015) % отн.

Сероводород (H2S)

Эт 0 до 32 илн'1 (от 0 цо 45 иг/м3)

ПНГ-

воздух

0,00054 % ± 30 %

отн.

±(-1111,1Х ±5,11)% отн.

0,0027 % ± 20 %

отн.

±(-15,15Х ±4,015)% отн.

ГСО

10329-

2013

Марка А иоТУ 6-

121:5:.85

Диоксид

азота

(N02)

От до

10,5 млн'

1 (от 0 до

ПНГ - воз

дух

Определяемый компонент

Диапазон измерений объемной доли определяемого компонента

20 мг/м3)

Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения

Погрешность аттестации

±(-1111, IX + 5,11) % отн.

Номер ГС по реестру

ГСО или источник

ГС

ГСО

10331-2013(диоксид азота - воздух) Марка А по ТУ 6-21-5-85

ГС№1

ГС №2

ГС №3

ГС №4

0,0001 %±

30 % отн.

0,00082 % ± 30 % отн.

Диоксид серы (SO2)

От 0 до 18,8 млн' 1

(от 0 до 50 мг/м3)

ПНГ-

воздух

0,00029

% ± 30 %

отн.

±(-1111,IX ±5,11)% отн.

ГСО

10342-

2013 (диоксид серы -воздух) Тео

10342-2013 (диоксид серы -воздух) Марка Б по ТУ 6-21-5-85 ГСО 10327-2013

0,0016%

± 20 %

отн.

±(-15,15Х 1 4,015)% отн.

Аммиак

(NH3)

От 0 до

99 млн'1

(от 0 до

70 мг/м3)

ПНГ-

воздух

0,0023 % ± 20 %

отн.

0,0082 % ± 20 %

отн.

±(-15,15Х ± 4,015)% отн.

Определяемый компонент

Диапазон измерений объемной доли определяемого компонента

Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения

Погрешность аттестации

Номер 1 С

по реестру

ГСО или источник

ГС

ГС№1

ГС №2

ГС №3

ГС №4

Хлор (Ch)

От 0 до 1,6 млн'(от 0 до 5 мг/м3)

пнг-

воздух

Марка А по ТУ 6-21-5-85

Генератор ГГС (исп. ГГС-Т,

ГГС-К) в комплекте с ИМ С12

ИМ09

М-А2

0,00003

%± 10 %

отн.

0,00015 %

± 10%

отн.

±7 % отн.

Изобутилен (i-C4H8)

От 0 до

300 млн'1

(от 0 до

700

мг/м3)

ПНГ-

воздух

±7,5 % отн.

Марка А по ТУ 6-

21-5-85

1 СО

10539-

2014

0,0044 %

± 30 %

отн.

0,015 % rfc

15 % отн.

0,0285 % ±

15 % отн.

±3,5 % отн

ГСО

10539-

2014 Марка Б по ТУ 6-21-5-85

ГСО

10241 -

2013

Диоксид углерода (СОг)

От 0 до 2

%

ПНГ-

воздух

±(-0.046Х ±

1,523)%

отн.

1,0 %± 5 % отн.

1,9 % ± 5 % отн.

Метан

(СН4)

от 0 до 5 %

азот

-

±(-0,046Х t

1,523) %

отн.

О.ч., сорт 2-й по ГОС Т 9293-74 ГСО 10256-2013 (метан -азот)

2,5 % ± 5 % отн.

4,8 % ± 5 % отн.

Определяемый компонент

Диапазон измерений объемной доли определяемого компонента

Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения

Погрешность аттестации

Номер ГС по реесгрх

ГСО или источник

ГС

ГС№1

ГС №2

ГС №3

ГС №4

Пропан (СзН8)

от 0 до 2

%

азот

1 1.5 % от н.

О.ч., сорт 2-й по ГОСТ 9293-74

ICO 10262-

2013 (пропан -азот)

1,0 %± 5 % отн.

1,9 %± 5 % отн.

Бензин неэтилированный (ГОСТ Р 51866 -2002)

От 0 до 50%

НКПР

ПНГ-

воздух

± 2 % НКПР

Марка Б по ТУ 6-

21-5-82

ГГП-1

20% НКПР± 10 % отн.

40% НКПР ± 10 % отн.

Примечания:

1) Изготовители и поставщики ГС - предприятия-производители стандартных образцов со

става газовых смесей, прослеживаемых к государственному первичному эталону единиц молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 154-2011;

  • 2) Поверочный нулевой газ (ПНГ) - воздух марки А, Б в баллонах под давлением, выпускаемый по ТУ 6-21-5-82.

  • 3) Азот особой чистоты сорт 1,2 по ГОСТ 9293-74.

  • 4) "X" в формуле расчета пределов допускаемой относительной погрешности - значение объемной доли определяемого компонента, указанное в паспорте ГС.

  • 5) Пересчет значений содержания определяемого компонента, выраженных в объемных долях, млн'1, в массовую концентрацию, мг/м3, проводят по формуле

Г       __

1 + —

273

где   С (об) - объемная доля определяемого компонента, млн'1;

С(масс) - массовая концентрация определяемого компонента, мг/м3;

Р - атмосферное давление, мм рт.ст.;

М - молекулярная масса определяемого компонента, г/моль;

/     - температура окружающей среды, °C.

  • 6) ГГС - рабочий эталон 1-го разряда - генератор газовых смесей ГГС ШДЕК.418313.900 ТУ, исполнений ГГС-Р и ГГС-Т, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 62151-15, в комплекте с источниками микронотока по ИБЯЛ.418319.013-95 ТУ.

  • 7) ГГП-1 - рабочий эталон 1-го разряда - комплекс ГГП-1, диапазон воспроизведения до-взрывоопасных концентраций от 5 до 50 % НКПР, пределы допускаемой относительной погрешности от ±10 до ±5 %, регистрационный номер в Федеральном информационном фонде по обеспе-чению единства измерений 48775-11.

Таблица А.2 - Периодическая поверка газоанализатора по измерительному каналу с датчиком БНЗ-0

Определяемый компонент

Диапазон измерений объемной доли определяемого компонента

Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения

1 Iorpeiimoc гь ат гестации

Номер ГС по реестру

1 СО или источник

ГС

ГС№1

ГС №2

ГС №3

ГС №4

Бензин неэтилированный (ГОСТ Р 51866-2002)

От 0 до 50 % НКПР

ПНГ - воз

дух

Марка Б по ТУ 6-

21-5-82

0,2 % ± 5 % отн.

20%

НКПР

0,4 ± 5 %

отн.

40%

НКПР

± 1,5 % отн.

ГСО

10262-

2013(пропан - азо т)

Приложение Б

(рекомендуемое)

Диапазоны измерений, пределы допускаемой основной погрешности и предел допускаемого времени установления показаний газоанализаторов по измерительным каналам

Таблица Б.1

Условное обозначение измерительного канала

Определяемый компонент

Диапазон измерений содержания определяемого компонента

Пределы допускаемой основной погрешности

Предел допускаемого времени установления показаний То Ч,|. с

абсолютной

приведенной

*. %

СН4-0

метан (СН4)

от 0 до 5 % об.д.

-

±4

30

СзН8

пропан (СзН8)

от 0 до 2 % об.д.

-

±5

30

БНЗ-0

бензин неэтилированный

(ГОСТ Р

51866-2002)

от 0 до 50 % НКПР

± 5 % НКПР

60

С02-0

диоксид углерода

(СОД

от 0 до 2 % об.д.

-

± 5

60

н2

водород (Н2)

от 0 до 2 % об.д.

±(0,2+0,04-

Сх) % об.д.

-

60

о2

кислород (О2)

от 0 до 30 % об.д.

-

±5

60

Примечания:

  • 1) Индексы О, X или Е в условном обозначении измерительного канала указывают на тип сенсора в датчике: оптический, фотоионизационный или электрохимический соответственно.

  • 2) Сх - содержание определяемого компонента на входе газоанализатора, объемная доля, %

  • 3) * - к верхнему пределу диапазона измерений.

Таблица Б.2

Условное обозначе-

Определяемый

Диапазон измерений содержания определяемого компонента

Пределы допускаемой основной погрешности

Предел допускаемого

ние измерительного канала

компонент

массовой кон

центрации, мг/м3

объемной доли, млн’1

Абсолютной

относительной,

%

времени установления показаний

1 ().9д- С

С4Н8

изобутилен

(i-C4H8)

от 0 до 100 включ.

св. 100 до 700

от 0 до 44 включ.

св. 44 до 300

±25 мг м'

±25 %

30

СО-Е

оксид углерода (СО)

от 0 до 20 включ. св. 20 до 120

от 0 до 17

включ.

св. 17 до 103

±5 мг/м3

±25 %

60

h2s-e

сероводород

(H2S)

от 0 до 10 включ.

св. 10 до 45

от 0 до 7 включ.

св. 7 до 32

±2,5 мг/м3

±25 %

60

no2-e

диоксид азота

(NO2)

от 0 до 2 включ.

св. 2 до 20

от 0 до 1 включ.

св. 1 до 10,5

±0,5 мг/м3

±25 %

60

so2-e

диоксид серы (SO2)

от 0 до 10 включ.

св. 10 до 50

от 0 до 3,8 включ.

св. 3,8 до 18,8

±2,5 мг/м3

±25 %

60

NH3-E

аммиак (NH3)

от 0 до 20 включ.

св. 20 до 75

от 0 до 28 включ.

св. 28 до 99

±5 мг/м3

1 25 %

90

У словное обозначение измерительного канала

Определяемый компонент

Диапазон измерений содержания определяемого компонента

Пределы допускаемой основной погрешности

Предел допускаемого времени установления показаний То.ч.ъ с

массовой кон

центрации, мг/м3

объемной доли, млн'1

Абсолютной

относительной,

%

Ch-Е

хлор (СЬ)

от 0 до 1 включ.

св. 1 до 5

от 0 до 0,3 включ.

св. 0,3 до 1,6

±0,25 мг/м3

±25 %

60

• Примечания:

  • 1) Метрологические характеристики газоанализаторов по каналу изобутилена с фотоиони-зационным сенсором С4Н8-Х (обозначение канала ЛОВ - «летучие органические вещества») установлены с использованием газовых смесей изобутилена в воздухе. Газоанализатор может применяться как средство измерений при наличии в анализируемой воздушной среде только одного определяемого компонента (изобутилена), для многокомпонентных сред переменного состава канал ЛОВ используется только для общей оценки загазованности.

  • 2) Пересчет значений содержания определяемого компонента в воздухе рабочей зоны, выраженных в единицах массовой концентрации, мг/м3, в единицы объемной доли, млн'1, выполнен согласно ГОСТ 12.1.005-88 для условий 20 °C и 760 мм рт. ст.

17

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
