УТВЕРЖДАЮ

АО «НИИФИ»

Преобразователи давления

ДДЭ 060

МЕТОДИ КА П ОВЕРКИ

Вт 2.832.060 МП

/V Ь.(ЬЧ98.*2- 1£> Содержание

Вводная часть

Приложение А Формы таблиц для регистрации результатов поверки

Вводная часть

Настоящая методика по поверке распространяется на преобразователи давления

ДДЭ 060, предназначенные для измерения избыточного статико-динамического давления жидких и газообразных неагрессивных сред.

Межповерочный интервал - 2 года.

1 Операции поверки

1.1 При проведении поверки должны выполняться операции, указанные в таблице 1. Таблица 1

Наименование операции

Номер пункта методики по поверке

Проведение операции при

первичной поверке

периодической поверке

1 Проверка внешнего вида, маркировки, габаритных и установочных размеров

6.1

да

да

2 Контроль величины начального выходного сигнала преобразователя давления в НКУ

6.2

да

да

3 Определение допускаемой основной приведенной погрешности

6.3

да

да

  • 1.2 При получении отрицательного результата при проведении любой операции поверка прекращается.

2 Средства поверки
  • 2.1 При проведении поверки рекомендуется применять средства поверки, указанные в таблице 2.

Таблица 2

Наименование и тип основного или вспомогательного средства поверки

Основные метрологические характеристики

1 Источник напряжения постоянного тока Б5-8

Диапазон задаваемых напряжений от 0,1 до

49,9 В, погрешность ±10,5% (UycT±0,l%Umax) В

2 Ампервольтомметр цифровой Ф-30

Класс точности измеряемого напряжения (0,2/0,01-005/0,02)

ЗМанометр избыточного давления МП-60

Диапазон измерений (0,1 - 6) МПа; класс точности 0,05

  • 2.2 Допускается замена средств поверки, указанных в таблице 2, другими средствами поверки с равным или более высоким классом точности.

3 Требования безопасности
  • 3.1 При проведении поверки необходимо соблюдать общие требования безопасности по ГОСТ 12.3.019-80 и требования на конкретное поверочное оборудование.

4 Условия поверки
  • 4.1 Все операции при проведении поверки, если нет особых указаний, должны проводиться в нормальных климатических условиях:

  • - температура окружающего воздуха от 15 до 35 °C;

  • - относительная влажность воздуха от 45 до 75 %;

  • - атмосферное давление от 86 до 106 кПа (от 645 до 795 мм рт. ст.).

Примечание - При температуре воздуха выше 30 °C относительная влажность воздуха не должна превышать 70 %.

5 Подготовка к поверке
  • 5.1 Перед проведением поверки испытательные установки, стенды, аппаратура и электроизмерительные приборы должны иметь формуляры (паспорта) и соответствовать стандартам или техническим условиям на них.

  • 5.2 Не допускается применять средства поверки, срок обязательных поверок которых истек.

  • 5.3 Предварительный прогрев контрольно-измерительных приборов должен соответствовать требованиям технических описаний и инструкций по эксплуатации на них.

  • 5.4 Контрольно-измерительные приборы должны быть надежно заземлены с целью исключения влияния электрических полей на результаты измерений.

  • 5.5 Все операции по поверке, если нет особых указаний, проводить после прогрева преобразователя напряжением питания в течение 5 мин.

  • 5.6 В процессе поверки преобразователя менять средства измерений не рекомендуется.

  • 5.7 Порядок проведения испытаний должен соответствовать порядку изложения видов испытаний в таблице 1.

6 Проведение поверки
  • 6.1 Проверка внешнего вида, маркировки, габаритных и установочных размеров.

  • 6.1.1 Контроль внешнего вида и маркировки преобразователя проводить визуальным осмотром с использованием чертежа Вт 2.832.060 СБ. При проверке внешнего вида руководствоваться следующими требованиями.

  • 6.1.2 Внешний вид преобразователей должен соответствовать требованиям чертежей.

Не допускается:

  • - наличие на поверхности преобразователя вмятин, царапин, забоин глубиной более

0,4 мм.

  • 6.1.3 При проверке маркировки руководствоваться следующими требованиями.

На корпусе каждого преобразователя должно быть отчетливо выгравировано:

  • - ДДЭ 060 - шифр преобразователя;

  • - предел измерения;

  • - заводской номер (шестизначное число).

Результаты поверок считать положительными, если внешний вид преобразователя соответствует требованиям п. 6.1.2, маркировка - требованиям п.6.1.3.

Результаты проверок записать в таблицу по форме таблицы А. 1.

  • 6.2 Контроль величины начального выходного сигнала преобразователя давления в НКУ

  • 6.2.1 Собрать схему согласно рисунку 1. Подать питание на преобразователь (6 ± 0,06) В.

  • 6.2.2 Измерить начальный выходной сигнал Uo с учетом знака до второго знака после запятой.

  • 6.2.3 Подать плавно на преобразователь номинальное давление Рм< измерить значение выходного сигнала U и определить выходное напряжение UH по формуле U„ = U - Uo- Измерить выходное напряжение с точностью до второго знака после запятой.

Соединение приборов измерительных между собой проводить, используя провод МГТФ 0,12 ТУ 16.505.185-71 длиной не более 2 м.

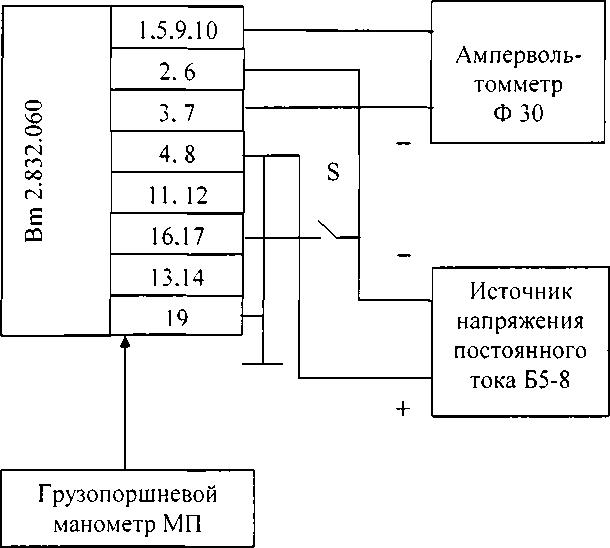

Рисунок 1 - Схема для контроля величины начального выходного сигнала

  • 6.2.4 Плавно снять давление, выключить питание. Разобрать схему.

Результаты измерений записать в таблицу А. 1.

  • 6.2.5 Результаты испытаний считать положительными, если величина начального выходного сигнала не должна превышать ±5 мВ; величина номинального выходного сигнала находится в пределах (100 ± 10) мВ.

6.3 Определение допускаемой основной приведенной погрешности

6.3 1 Собрать схему согласно рисунку 1. Подать питание на преобразователь (6 ± 0,06) В.

  • 6.3.2 Разбить диапазон измерений с постоянным шагом изменения входного напряжения (Р, МПа), числом фиксированных значений входного сигнала в цикле градуирования (числом точек градуирования) ) m > 8.

  • 6.3.3 Подать давление согласно точкам градуирования и снять 4 раза зависимость вы-ходного напряжения при прямом ходе (повышение давления) Р и обратном ходе (пониже-

иБ.

ние давления) 7'. Результаты измерений записать в таблицу А.2.

  • 6.3.4 Выключить питание, разобрать схему.

  • 6.3.5 Используя результаты градуирования провести обработку результатов измерений для определения коэффициентов функции преобразования <7^, аи приведенной основной погрешности у0-

Исходные данные для расчета:

  • - степень полинома;

  • - нормирующее значение - N;

  • - функция преобразования U(P) =  + аР + а^Р ;

  • - коэффициент, учитывающий доверительную вероятность -К = 1,96.

  • 6.3.6 Для каждой точки градуирования j вычислить среднее значение выходного — м

сигнала со стороны меньших значений давления Uj и со стороны больших значений

давления Uj по формулам:

(2)

(3)

где i = 1, 2- номер цикла градуирования;

Uj- значения выходного сигнала в каждой точке градуирования при прямом ходе, В; Uj; - значения выходного сигнала в каждой точке градуирования при обратном ходе, В.

  • 6.3.7 Определить действительное значение выходного сигнала, соответствующее средней градуировочной характеристике, для каждой точки градуирования j по формуле:

U,=ifuM+uH                     (4)

J 2< -i

  • 6.3.8 Вычислить нормирующее значение выходного сигнала N по формуле:

N = Ub-(Jh                                          (5)

где Ub - значение выходного сигнала при верхнем значении диапазона измерений Рв, В; Uh - значение выходного сигнала при нижнем значении диапазона измерений Рн, В.

  • 6.3.9 Рассчитать коэффициенты индивидуальной функции преобразования системы, заданной по формуле

U(P) = <70+<7,-Р + <722                               (6)

где С1г1 - коэффициент статической характеристики преобразования, В;

67, - коэффициент статической характеристики преобразования, В/мм рт.ст.;

672 - коэффициент статической характеристики преобразования, В/ мм рт.ст.;

Р - измеряемая величина разности давлений, мм рт.ст.

  • 6.3.10 Определить допускаемое значение основной приведенной погрешности по результатам градуирования по п.6.3.3 по формуле:

m 2п {

Z-Z и,;

Уо = ±1,96

j=l \ ] №(2

(7)

2

где Do6pp =    °°р-р приведенное значение дисперсии выходного сигнала,

3N2

Р

обусловленной р-м средством градуирования, для которого нормировано предельное значение погрешности Добр.р;

U(.M'E) - значения кода выходного сигнала в каждой i-ой точке для каждого i-ro цикла J1

градуирования, В;

а = а , с^, а? - коэффициенты функции преобразования, определяемые по

данным двух циклов градуирования;

L=2 - степень полинома, в виде которого представлена функция преобразования;

Р, - значение давления в каждой j-ой точке градуирования, мм рт.ст..

m = 9 - количество градуировочных точек;

п = 2 - количество циклов градуирования;

N - нормирующее значение выходного сигнала, вычисленное по формуле (5), В.

  • 6.3.11 Результаты расчета допускаемой основной приведенной погрешности занести в таблицу А.2.

  • 6.3.12 Результаты испытаний считать положительными, если допускаемая основная приведенная погрешность находится в пределах ±1 % .

7 Оформление результатов поверки

7.1 Результаты поверки оформить в соответствии с Приказом Министерства промышленности и торговли РФ от 2 июля 2015 г. № 1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».

Приложение А

Формы таблиц для регистрации результатов поверки

Таблица А. 1 - Результаты определения контролируемых параметров

Преобразователь давления ДДЭ 060__зав. №

Контролируемые

параметры

Значения параметров

Норма по ТУ

Зарегистрированное значение

Внешний вид

Маркировка

Начальный выходной сигнал преобразователя давления в НКУ, мВ

± 5

Номинальный выходной сигнал преобразователя давления в НКУ, мВ

100± 10

Напряжение питания, В

6 ± 0,06

Предел допускаемой основной приведенной погрешности, %

± 1

Таблица А.2 - Результаты испытаний при определении градуировочной характеристики преобразователя давления

Входной

сигнал, кгс/см2

Выходной напряжение UjjM и ЦрЬ, мВ

1 цикл

2 цикл

3 цикл

4 цикл

Ц,м

с?

тт и Uj2

и/

IT м

и?

uj4M

Uj4b

Заводской №

0

1

2

4

5

Допускаемая основная приведенная погрешность, %, (Норма по ТУ ±1%)

9
