ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ УНИТАРНОЕ ПРЕДПРИЯТИЕ «ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ»

(ФГУП «ВНИИМС»)

УТВЕРЖДАЮ

Зам. директора по качеству

ФГУП «ВНИИМС»

Иванникова

2016 г.

Контроллеры многофункциональные ARIS МТ210

Методика поверки

ПБКМ.424359.009 МП

л. у> • G4Сз!-Vfc

Москва 2016 г.

Содержание

1 ОБЩИЕ ПОЛОЖЕНИЯ

Настоящая методика распространяется на контроллеры многофункциональные ARIS МТ210, изготавливаемые ООО «Прософт-Системы», г. Екатеринбург и устанавливает требования к методике их первичной и периодической поверки.

Межповерочный интервал ARIS МТ210 - 8 лет.

2 ОПЕРАЦИИ ПОВЕРКИ

При проведении поверки должны быть выполнены следующие операции в соответствии с Таблицей №1. Последовательность операций проведения поверки обязательна.

Таблица №1 - Операции поверки

Наименование операции

Раздел методики поверки

Обязательность проведения

первичной поверке

периодической поверке

1. Внешний осмотр и проверка комплектности

8.1

Да

Да

2. Опробование

8.2

Да

Да

3 Проверка электрической прочности и сопротивления изоляции

8.3

Да

Нет

4 Определение метрологических характеристик.

8.4

Да

Да

4.1 Определение абсолютной погрешности внутренних часов (с коррекцией времени по источнику точного времени ГЛОНАСС/GPS с использованием PPS сигнала)

8.4.1

Да

Да

4.2 Определение абсолютной погрешности внутренних часов (без коррекции времени)

8.4.2

Да

Да

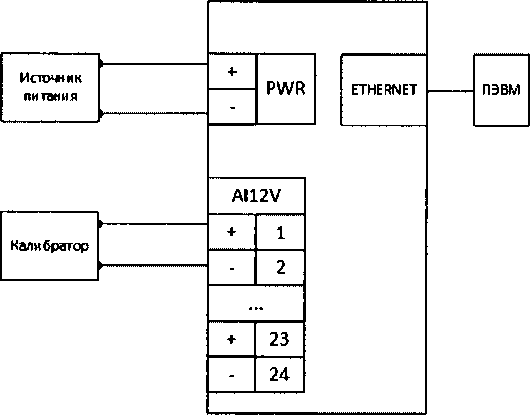

4.3 Определение приведенной погрешности измерения унифицированных аналоговых сигналов тока и напряжения

8.4.3

Да

Да

5 Подтверждение соответствия программного обеспечения

9

Да

Да

6 Оформление результатов поверки

10

Да

Да

3 СРЕДСТВА ПОВЕРКИ

Таблица №2 - Средства измерений и вспомогательные устройства.

п/п

Наименование

1

Термогигрометр Testo 622.

Температура: диапазон измерений от минус 10 до плюс 60 °C, погрешность ± 0,4 °C. Влажность: диапазон измерений от 10 до 90 %, погрешность ± 3 %.

Давление: диапазон измерений от 300 до 1200 гПа, погрешность ± 5 гПа.

2

Мегаомметр ЭС 0202/2-Г, диапазон от 0 до 10000 МОм, выходное напряжение 500 ± 50 В, погрешность ± 15,0 %

3

Установка пробойная GPI-745A, диапазон напряжений от 0,1 до 5,0 кВ, погрешность ± (1,0 % + 5 ед. мл. разряда)

4

Многофункциональный калибратор С ALYS 15 OR.

Параметр

Диапазон воспроизведений

Погрешность воспроизведений

Постоянное напряжение

от 0 до 10 В

± (0,007 % от показаний + 80 мкВ)

Постоянный ток

от 0 до 20 мА

± (0,007 % от показаний + 0,8мкА)

5

Радиочасы МИР РЧ-02, период формируемых импульсов PPS 1 с, погрешность ±1 мкс

6

ПЭВМ

7

Счетчик электроэнергии

Примечание - Допускается применение других основных и вспомогательных средств поверки с метрологическими характеристиками, обеспечивающими требуемые точности измерений.

4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 4.1 К проведению поверки ARIS МТ210 допускают поверителей, аттестованных в соответствии с ПР 50.2.012-94 «Порядок аттестации поверителей средств измерений», изучивших настоящую методику и руководство по эксплуатации на ARIS МТ210, имеющих стаж работы по данному виду измерений не менее 1 года.

  • 4.2 Измерение проводят не менее двух специалистов, один из которых должен иметь удостоверение, подтверждающее право работы на установках свыше 1000В с группой по электробезопасности не ниже III.

5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 5.1 При проведении поверки соблюдают требования безопасности, предусмотренные «Правилами по охране труда при эксплуатации электроустановок», ГОСТ 12.2.007.0-75 «Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности».

  • 5.2 Персонал, проводящий поверку, должен иметь группу по электробезопасности не ниже III и проходить инструктаж по технике безопасности на рабочем месте.

6 УСЛОВИЯ ПОВЕРКИ

6.1 При проведении поверки должны соблюдаться условия согласно Таблице №3. Таблица №3 - Условия проведения поверки

Параметр

Значение

1 .Температура окружающего воздуха, °C

от 15 до 25

2. Относительная влажность воздуха, %

от 30 до 80

3. Атмосферное давление, кПа

от 84 до 106,7

7 ПОДГОТОВКА К ПОВЕРКЕ

  • 7.1 Перед началом работ по проведению поверки проводят организационнотехнические мероприятия по обеспечению безопасности поверочных работ в соответствии с действующими правилами и руководствами по эксплуатации применяемого оборудования.

  • 7.2 Подготавливают приборы к работе согласно их руководствам по эксплуатации. Средства поверки выдерживают в условиях и в течение времени, установленных в НТД на средства поверки.

  • 8 ПРОВЕДЕНИЕ ПОВЕРКИ

8.1 Внешний осмотр и проверка комплектности
  • 8.1.1 Комплектность ARIS МТ210 проверяется соответствию требованиям паспорт-формуляра ПБКМ.424359.009 ФО;

  • 8.1.2 Внешний вид ARIS МТ210 должен соответствовать требованиям руководства по эксплуатации ПБКМ.424359.009 РЭ. При внешнем осмотре должно быть установлено соответствие ARIS МТ210 следующим требованиям:

- корпус должен быть очищен от пыли и загрязнений не иметь видимых повреждений и следов коррозии;

  • - на панели ARIS МТ210 должна быть нанесена маркировка с датой изготовления; полное обозначение контроллера; серийный номер контроллера по системе нумерации предприятия-изготовителя;

  • - маркировка и функциональные надписи, относящиеся к органам управления и присоединения, должны восприниматься без затруднений и неоднозначности.

8.2 Опробование.
  • 8.2.1 Подать питающее напряжение от источника питания к МТ210. Проверить наличие питания по индикации «Power». Проверить готовность к работе МТ210 по миганию индикации «Work».

  • 8.2.2 Подключить к COM-порту МТ210 счетчик ЭЭ СЭТ-4ТМ.03(либо аналог).

  • 8.2.3 Подключить к МТ210 технологическую ПЭВМ, зайти через web-браузер в конфигуратор контроллера, настроить опрос счетчика, перезагрузить МТ210.

  • 8.2.4 К второму порту счетчика подключить технологическую ПЭВМ и запустить программу-конфигуратор счетчика.

  • 8.2.5   Через 1 час в строке браузера написать запрос вида: http://ip-anpec/crq?req=current

  • 8.2.6 МТ210 считают выдержавшим испытания, если индикатор «Work» начал работать не позднее чем через 60 с, текущие значения параметров электрической сети, прочитанные конфигуратором счетчика и полученные с помощью CRQ-запроса совпадают.

8.3 Проверка электрической прочности и сопротивления изоляции
  • 8.3.1 Проверка сопротивления изоляции.

    • 8.3.1.1 Проверку проводят с отключенными защитными элементами (варисторы, разрядники) при периодической проверке.

    • 8.3.1.2 Проверку сопротивления изоляции осуществляют при помощи мегаомметра с рабочим напряжением 500 В.

    • 8.3.1.3 Мегаомметр подключают к контрольным точкам независимых цепей ARIS МТ210, изображенным на рисунке 22. Независимыми цепями являются цепи питания, цепи дискретных входов (групповая развязка), цепи дискретных выходов (групповая развязка), цепи аналоговых входов (групповая развязка), цепи портов связи RS-485 (групповая развязка), цепи портов связи RS-232.

    • 8.3.1.4 ARIS МТ210 считают выдержавшим испытание, если сопротивление изоляции между каждой независимой цепью и корпусом, соединенным со всеми остальными независимыми цепями, не менее 100 МОм при напряжении 500 В.

  • 8.3.2 Проверка электрической прочности изоляции.

    • 8.3.2.1 Проверку электрической прочности изоляции повышенным напряжением осуществляют при помощи пробойной установки.

    • 8.3.2.2 При проверке электрической прочности изоляции испытательное оборудование подключают к контрольным точкам независимых цепей ARIS МТ210, изображенным на рисунке 22.

    • 8.3.2.3 Испытание проводят напряжением с действующим значением 1,5 кВ частотой 50 Гц, приложенным в течение 1 мин.

    • 8.3.2.4 ARIS МТ210 считают выдержавшим испытание, если не произошло пробоя либо поверхностного перекрытия изоляции.

    • 8.3.2.5 Проверка электрической прочности изоляции импульсным напряжением

  • 8.3.3 Проверку электрической прочности изоляции импульсным напряжением проводят по методике ГОСТ Р 51350.

    • 8.3.3.1 К контрольным точкам независимых цепей ARIS МТ210, изображенным на рисунке 1, прикладывают три положительных и три отрицательных импульса испытательного напряжения следующих параметров:

  • - амплитуда 1 кВ ± 10 %;

  • - длительность переднего фронта 1,2 мкс ± 30 %;

  • - длительность полуспада заднего фронта 50 мкс ± 20 %;

  • - длительность интервала между импульсами не менее 1 с.

  • 8.3.3.2 ARIS MT210 считают выдержавшим проверку, если после проведения испытаний изделие соответствует требованиям технической документации.

    8.4 Определение метрологических характеристик.

    8.4.1 Определение абсолютной погрешности внутренних часов (с коррекцией времени по источнику точного времени ГЛОНАСС/GPS с использованием PPS сигнала)
    • 8.4.1.1 Определение абсолютной погрешности внутренних часов (далее - часов) ARIS МТ210 проводят по сигналам rJIOHACC/GPS-приемника либо NTP-сервера, используя PPS сигнал радиочасов МИР РЧ-02. Схема подключения приведена на рисунке 2.

    w

    Источник

    питания =24В

    Источник

    точного времени

    RS-485

    1

    Адаптер

    RS-485/ открытый коллектор

    Сформ ированн ы е

    «1» и «О»

    РРЗсигнал

Рисунок 1 - Схема соединений для проверки изоляции ARIS МТ210

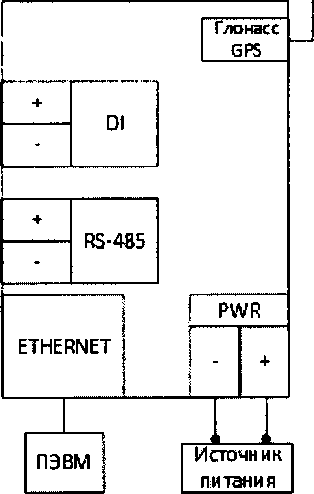

Рисунок 2 - Схема соединений для определения допускаемой абсолютной погрешности синхронизации внутренних часов по источнику точного времени ГЛОНАСС/GPS

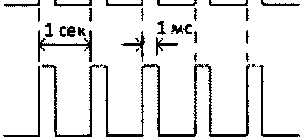

Адаптер RS-485/открытый коллектор повторяет PPS сигнал, переданный по интерфейсу RS-485 от внешнего источника точного времени, преобразуя его в сигнал типа «открытый коллектор». Таким образом, на выходе адаптера формируется импульс длительностью 1 мс (периодический сигнале двумя состояниями «1» и «О»), с частотой PPS сигнала, равной 1 Гц. Передний фронт сигнала соответствует началу секунды.

Данный сигнал подается на один из дискретных входов процессорной платы ARIS МТ210(на рисунке 2, для примера- первый).

  • 8.4.1.2 Для определения погрешности часов ARIS МТ210 по сигналу точного времени ГЛОНАСС/GPS необходимо:

а) Кабель связи интерфейса Ethernet подключить к разъему Ethernet ARIS МТ210, другой конец кабеля соединить с ПК (сетевое соединение ПК должно быть в одной подсети с ARIS МТ210, т.е. <1Р-адрес ARIS МТ210 > должен быть доступен с ПК).

б) Подключить rjIOHACC/GPS-антенну к ARIS МТ210 либо, при отсутствии встроенного модуля GPS/Глонасс, подключить NTP-источник точного времени.

в) Подключить rJIOHACC/GPS-приемник (радиочасы МИР РЧ-02) согласно руководству по эксплуатации (М09.117.00.000 РЭ) к ARIS МТ210по интерфейсу RS-485 (рисунок 2).

г) Подать PPS сигнал через адаптер на любой дискретный вход процессорной платы ARIS МТ210, например, первый (рисунок 2).

д) Подать питание на ARIS МТ210, дождаться загрузки ПО.

е) В адресной строке web-браузера ввести: http://<IP-aflr>ec ARIS МТ210> (см.

ПБКМ.424359.009 РЭ). В появившемся окне аутентификации ввести имя пользователя и пароль (рисунок 3).           ______________________________

Подключение н 112.25. 212.21 7         р? |fR

Для входа на сервер 172.25.212.217 по адресу Aris МТ700 нужны иия пользователя и пароль.

Пользователь; | (} ЯШЯ                    v

Пароль:

П Сохранить пароль

ОК ] I Отмена

Рисунок 3 - Окно аутентификации пользователя (общий вид)

ж) Перейти по ссылкам «Система / Метрология». Откроется диалоговая форма поверки контроллера (рисунок 4).

ПОВЕРКА ПРОГРАМНОГО ОБЕСПЕЧЕНИЯ

Идентификационные даннье программного обеспечения ARIS

Наименование программного обеспечения                        Внутреннее ПО ARIS

Идентификационное наименование программного обеспечения      libecornso

Номер версии (идентификационньй номер) программного обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма)

Алгоритм вычисления цифрового иденти фикатора                MD5

Сверить котрольную сумму

МЕТРОЛОГИЧЕСКАЯ ПОВЕРКА Подключите       как показано на рисунке:

Адаптер

DI

Радиочасы МИР РЧ-02

RS486

Адаптер - устройство преобразования сигналов уровней RS-485 с выходом типа "Открытый коллектор’

Выберите порт:

COM2

Выберите дискретный вход:

.DI01.01

Начать процедуру поверки

Рисунок 4 - Диалоговая форма для определения погрешности часов ARIS МТ210 от источника точного времени ГЛОНАСС/GPS

з) Нажать на ссылку «Не указан». Выбрать из списка доступных каналов ARIS МТ210 дискретный канал, на который подается сигнал PPS от источника точного времени.

и) Нажать на кнопку «Начать процедуру поверки». Будет проведена проверка корректности конфигурации и, при необходимости, предложено автоматически произвести изменения и перезагрузить контроллер (рисунок 5). Для продолжения нажать кнопку «Да». Дождаться обновления конфигурации и перезагрузки ARIS МТ210.

н Метрологическая поверка                                     X

Канал PPS не связан с сервером ретро архива

Для продолжения поверки необходимо изменить конфигурацию и

перезагрузить контроллер.

Внести необходимые изменения и перезагрузить?

Да Нет

Рисунок 5 - Диалоговое окно проверки конфигурации контроллера ARIS МТ210

к) Повторно нажать на кнопку «Начать процедуру поверки». Будет проведена проверка синхронизации часов ARIS МТ210 от указанного в конфигурации ARIS МТ210 источника точного времени (например, встроенного ГЛОНАСС/GPS модуля или NTP-сервера). В случае если точное время не доступно, будет выдано сообщение (рисунок 6). Для продолжения нажать на кнопку «Нет» и раз в пять минут проверять наличие синхронизации, нажимая на кнопку «Начать процедуру поверки». После синхронизации часов будет выполнена процедура поверки, по окончании которой будет сформирована таблица с результатами фиксации меток времени PPS импульсов от радиочасов МИР РЧ-02. Затем в течение 10 с будет отображаться факт приема меток времени GPZDA от радиочасов МИР РЧ-02, принятых по кодовой линии RS-485 (рисунок 7).

Метрологическая поверка                                   X

Точное время не доступно, начать процедуру поверки?

Да Нет

Рисунок 6 - Диалоговое окно проверки синхронизации часов ARIS МТ210

Адаптер - устройство преобразования сигналов уровней RS-485 с выходом типа ‘Открытый коллектор*

Выберите порт:

|СОМ2

......................................и

Выберите дискретный вход:

.0101.01

Начать процедуру поверки

Таблица результатов:

Время

.0101.01(19)

1

2012Д8/11

л

10:29:15.999960

К1

10:29:16.000760

✓о

10:29:18.000005

V 1

10:29:18.000805

✓ 0

10:29:18.999983

■г 1

10:29:19.000783

КО

10:29:19.999939

ki

10:29:20.000739

■кО

10:29:20.999986

к 1

10:29:21.000786

✓ 0

10:29:21.999954

✓ 1

10:29:22.000754

кО

10:29:24.0002S6

К1

10:29:24.000856

■/О

10:29:24.999948

К1

10:29:25.000748

кО

10:29:26.000296

К1

10:29:26.001096

✓ 0

10:29:26.999956

К1

£

Прием метки времени GP2DA от часов мир:

Время ARIS

время мир рч-02

2012-09-11 10:30:09

2012-09-11 10:30:09

Рисунок 7 - Диалоговая форма поверки. Таблица результатов

  • 8.4.1.3 Рассчитать погрешность часов по следующему алгоритму:

а) Если «Время ARIS МТ210» и «Время МИР РЧ-02» отличаются, тогда прибор признается негодным и снимается с испытания.

б) Если «Время ARIS МТ210» и «Время МИР РЧ-02» совпадает, рассчитать погрешность часов для 10 событий фиксации «1» по формуле:

Й = tMHPi _ tARISi                                    (1)

где tARisi - время из таблицы (рисунок 7), которому присвоено значение единицы;

tMHPi - время из таблицы (рисунок 7), которому присвоено значение единицы, округленное до целого числа секунд, по правилам округления (в связи с тем, что PPS сигнал формируется на границе секунды);

  • 8.4.1.4 ARIS МТ210 считают прошедшим поверку, если погрешность, рассчитанная для каждого события фиксации «1», не более ±1 мс.

8.4.2 Определение абсолютной погрешности внутренних часов (без коррекции времени)
  • 8.4.2.1 Определение абсолютной погрешности часов (без коррекции времени) производят на интервале два часа.

    Источник

    Доступен Статус

    refid

    stratum dispersion,

    MC

    delay, MC

    offset,

    MC

    jitter,

    MC

    GPS_NMEA(O)

    Да

    sys.peer

    NMEA

    0

    3.10

    0.00

    -10.78

    6.82

    PPS(O)

    Да

    falseticker

    PPSI

    0

    0.15

    0.00

    440.20

    0.89

    *

    10_1_1_11

    Нет

    reject

    STEP

    16

    15937.50

    0.00

    0.00

    0.00

    10_1_1_252

    Нет

    reject

    STEP

    16

    15937.50

    0.00

    0.00

    0.00

Добавить в трансляцию

Рисунок 8 - Диалоговая форма поверки ARIS МТ210. Отсутствие связи с NTP-сервером

  • 8.4.2.2 Процедура определения допускаемой абсолютной погрешности часов является продолжением процедуры, описанной в 8.4.1.2. Для проведения поверки необходимо:

а) Отключить антенну ГЛОНАСС/GPS.

б) Дождаться сообщения об отключении антенны ГЛОНАСС/GPS (примерно 5 минут) (рисунок 5).

в) Через два часа от момента сообщения об отключении антенны ГЛОНАСС/GPS нажать кнопку «Продолжить процедуру поверки». Будет сформирована таблица с результатами поверки.

г) Если «Время ARIS МТ210» и «Время МИР РЧ-02» совпадает, рассчитать погрешность часов для 10 событий фиксации «1» по формуле:

й = (tMHPi _ tARlSi)*24/ tHHT                                  (2)

где tARisi - время из таблицы (рисунок 9), которому присвоено значение единицы; tMHPi - время из таблицы (рисунок 9), которому присвоено значение единицы, округленное до целого числа секунд, по правилам округления (в связи с тем, что PPS сигнал формируется на границе секунды);

1Инт - интервал времени между коммутациями антенны и формированием таблицы с результатами поверки.

ПОВЕРКА ПРОГРАМНОГО ОБЕСПЕЧЕНИЯ

Идентификационные данные программного обеспечения МТ200:

Наименование программного обеспечения

Внутреннее ПО МТ200

libecom.so

1.4.1

d3046600c670cb90f47e513ce2da8fl4

MD5

Идентификационное наименование программного обеспечения

Номер версии (идентификационный номер) программного обеспечения Цифровой идентификатор программного обеспечения (контрольная сумма) Алгоритм вычисления цифрового иденти фикатора

Сверить котрсльную сумму

Фактическая котрольная сумма:

а 71669bcc6c4807e64a604d1fd8170d0

МЕТРОЛОГИЧЕСКАЯ ПОВЕРКА

Подключите МТ200 как показано на рисунке:

Адаптер * устройство преобразования сигналов уровней RS-48S в сигналы уровней RS-232

начать процедуру поверки

таблица результатов:

Время

2013/03/04

15:42:23.999765

15:42:24.000788

15:42:24,999762

15:42:2S.000779

15:42:25.999760

15:42:26.000788

15:42:26.999764

15:42:27.000784

1S:42:27.999762

15:42:28.000788

15:42:28.999767

15:42:29.000778

15:42:29.999767

15:42:30.000780

15:42:30.999741

15:42:31.000783

15:42:31.999766

15:42:32.000784

15:42:32.999768

15:42:33.000779

15:42:33.999766

15:42:34.000788

1S:42:34.999766

15:42:35.000782

1S:42:35.999763

Прием метки времени GPZOA от часов мир:

Время МТ200

2013-03-04 15:43:10

1ОС.Т1те.СОМ1(22)

S 1

м-0

v 1

«*0

✓ 1

уО

s 1

■zo

✓ 1

«■ 1

s 1

SO

s 1

s 1

sO

s 1

Время мир рч-02

2013-03-04 15:43:10

Для продолжения процедуры поверки отсоедините антену GPS приемника от прибора.

Амтена GPS приемника отсоединена 2013-03-05 в 10:29:34

Продолжить процедуру поверки

Таблица результатов:

Время

2013/03/05

10:28:50.067679

10:28:50.068710

10:28:51.067680

10:28:51.068711

10:28:52.067680

10:28:52.068702

10:28:53.067679

10:28:53.068708

10:28:54.067681

10:28:54.068710

10:28:55.067681

10:28:55.068711

10:28:56.067683

10:28:56.068711

10:28:57.067682

10:28:57.068703

10:28:58.067682

10:28:58.068714

10:28:59.067683

10:28:59.068716

10:29:00,067683

10:29:00.068714

Прием метки времени GPZOA от часов мир:

время МТ200

2013-03-05 10:29:36

l_OC.Time.COMl( )

v 1

SO

S 1 so sSO sSO S 1 vO ssQ sSO sSO saZO ssQ sSO

Время МИР РЧ-02 2013-03-05 10:29:36

МНОГОехНКЦНОнАЛЬиЫЙ КфмТ»О.Г<6В AXIS м*гсс • l.3.3.l37Sl»20.CJ.30i3 • PSOSO^SVSTCMS с9.сздс:з ю зо зе

Рисунок 9 - Диалоговая форма поверки часов (без коррекции времени). Таблица результатов.

  • 8.4.2.3 ARIS MT210 считают прошедшим поверку, если погрешность, рассчитанная для каждого события фиксации «1», не более ± 0,083 с (± 1 с на суточном интервале).

8.4.3 Определение приведенной погрешности измерения унифицированных анало- говых сигналов тока и напряжения
  • 8.4.3.1 Определение основной приведенной погрешности измерения постоянных токов выполняют по схеме, изображенной на рисунке 10.

Рисунок 10 - Схема соединений для определения основной приведенной погрешности изме-

рения постоянных токов

  • 8.4.3.2 Для определения приведенной погрешности измерения постоянных токов:

а) Кабель связи интерфейса Ethernet подключить к разъему Ethernet ARIS МТ210, другой конец кабеля соединить с ПК (сетевое соединение ПК должно быть в одной подсети с ARIS МТ210, т.е. <1Р-адрес ARIS МТ210> должен быть доступен с ПК).

б) Подать питание на ARIS МТ210, дождаться загрузки ПО.

в) В адресной строке web-браузера ввести: http://<IP-aHpec ARIS МТ210 > (см. пункт ЗПБКМ.424359.009 РЭ). В появившемся окне аутентификации ввести имя пользователя и пароль (рисунок 3).

г) Перейти по ссылкам «Система / Настройка модулей». Откроется список внутренних модулей контроллера (рисунок 11).

трансляция

события

система

алгоритмы

выход

СПИСОК МОДУЛЕЙ КОНТРОЛЛЕРА

Наименование

Тип

Состояние

1

Модуль 1

DI24

2

Модуль 2

DI24

3

Модуль 3

AI

4

Модуль 4

AI

■S

5

Модуль 5

DOH

А

6

Модуль б

CI

После изменения конфигурации крейта требуется полная перезагрузка контроллера!

Перезагрузить сейчас

Рисунок 11 - Список модулей ARIS МТ210

д) Выбрать из списка модули AI, переключить тип всех входов на измерение тока

(Тип I) (рисунок 12).

общИе параметры модуля

Номер в контроллере:                                           3

Тип модуля:

| Модуль аналогового вводаА!                                  Р

Наименование:

[Модуль 3

Тип входов:

I(±20мА)/U(±10В)

Параметры каналов аналогового ввода

Значение

Фильтр, не

Название

Канал 1

Канал 2

Канал 3

Канал 4

Тип I/U

<? С

Ф С

(? С

с

0.002423

0.023383

0.00S9B3

0.007130

ПриМенитьнизмёнения

Рисунок 12 - Общие настройки модуля аналогового ввода

е) Нажать на кнопку «Применить изменения».

ж) Выключить питание контроллера.

з) Сконфигурировать переключателями порты аналогового ввода в режим измерения тока (см. пункт 1.3.1.10 ПБКМ.424359.009 РЭ).

и) Включить питание контроллера и дождаться загрузки ARIS МТ210.

к) Произвести поверку токовых входов для каждого аналогового модуля.

  • 8.4.3.3 Процедура поверки описана в руководстве по эксплуатации ПБКМ.424359.009 РЭ. При поверке на токовые входы с калибратора последовательно подают испытательные сигналы, величина которых указана в таблице 4. Для каждого канала в соответствующей диалоговой форме web-конфигуратора (см. ПБКМ.424359.009 РЭ) будут отображены результат измерений и приведенная погрешность у, %, вычисленная по следующей формуле:

у =(Ах - Ао) х 100/ Ан                              (3)

где, Ах - измеренное значение параметра;

Ао - значение измеряемого параметра по эталону (испытательный сигнал с калибратора).

Ан- нормирующее значение измеряемого параметра (равно ширине диапазона измерения).

Таблица 4 - Определение погрешности ARIS МТ210 при измерении унифицированных сигналов постоянного тока

Диапазон

Значение входного сигнала в поверяемых точках, мА

Измеренное значение сигнала в поверяемых точках, мА

Рассчитанная погрешность, %

Пределы допускаемой погрешности приведенной к диапазону измерений, %

от минус 0 до

5 мА

0,250; 1,000; 2,000;

3,000; 4,000; 4,750

± 0,2 %

от минус 5 до

5 мА

-4,500; -3,000;-1,000;

1,000; 3,000; 4,500

± 0,2 %

от 0 до 20 мА

1,000; 4,000; 8,000;

12,000; 16,000; 19,000

± 0,1 %

от 4 до 20 мА

4,800; 7,200; 10,400;

13,600; 16,800; 19,200

±0,1 %

ARIS

S4T210 считают прошедшим поверку, если рассчитанная погрешность не выхо-

дит за пределы допускаемой.

  • 8.4.3.4 Определение основной приведенной погрешности измерения постоянных напряжений выполняют по схеме, изображенной на рисунке 13.

Рисунок 13 - Схема соединений для определения основной приведенной погрешности измерения постоянных напряжений

  • 8.4.3.5 Для определения основной приведенной погрешности измерения постоянных напряжений:

а) Кабель связи интерфейса Ethernet подключить к разъему Ethernet ARIS МТ210, другой конец кабеля соединить с ПК (сетевое соединение ПК должно быть в одной подсети с ARIS МТ210, т.е. <1Р-адрес ARIS МТ210> должен быть доступен с ПК).

б) Подать питание на ARIS МТ210, дождаться загрузки ПО.

в) В адресной строке web-браузера ввести: ЬЦр://<1Р-адрес ARIS МТ210 > . В появившемся окне аутентификации ввести имя пользователя и пароль (рисунок 3).

г) Перейти по ссылкам «Система / Настройка модулей». Откроется список внутренних модулей контроллера (рисунок 11).

д) Выбрать из списка модули AI, переключить тип всех входов на измерение напряжения (Тип U) (рисунок 14).__________________ ________________________

Название

Канал 1

Канал 2

Канал 3

Канал 4

Тип I/U

С (F

С

С G

О <?

Фильтр, мс

|гооо

|гооо

ОБЩИЕ ПАРАМЕТРЫ МОДУЛЯ

Номер в контроллере:

3

Тип модуля:

Наименование:

Тип входов:

| Модуль аналогового ввода AI

|Модуль 3

I(±20мА)/U(±10В)

----“П1

Параметры каналов аналогового ввода

Значение

0.004145

0.014844

0.001991

0.008930

Применить изменения

Рисунок 14 - Общие настройки модуля аналогового ввода

е) Нажать на кнопку «Применить изменения».

ж) Выключить питание контроллера.

з) Сконфигурировать переключателями порты аналогового ввода в режим измерения напряжения (см. ПБКМ.424359.009 РЭ).

и) Включить питание контроллера и дождаться загрузки ARIS МТ210.

к) Произвести поверку входов по напряжению каждого аналогового модуля.

Процедура поверки описана в руководстве по эксплуатации ПБКМ.424359.009 РЭ. При поверке на входы измерения напряжения с калибратора последовательно подают испытательные сигналы, величина которых указана в таблице 5. Для каждого канала в соответствующей диалоговой форме web-конфигуратора (см. ПБКМ.424359.009 РЭ) будут отображены результат измерений и приведенная погрешность у, %, вычисленная по формуле (3).

Таблица 5 - Определение погрешности ARIS МТ210 при измерении унифицированных сигналов постоянного напряжения

Диапазон

Значение входного сигнала в поверяемых точках, В

Измеренное значение сигнала в поверяемых точках, В

Рассчитанная погрешность,

%

Пределы допускаемой погрешности приведенной к диапазону измерений, %

от 0 до 1 В

0,050; 0,200; 0,400; 0,600;

0,800; 0,950

± 0,5 %

от 0 до 5 В

0,250; 1,000; 2,000; 3,000;

4,000; 4,750

± 0,2 %

от Одо 10 В

0,500; 2,000; 4,000; 6,000;

8,000; 9,500

±0,1 %

от минус 10 доЮ В

-9,000; -6,000; -2,000; 2.000;

6,000; 9,000

± 0,1 %

ARIS МТ210 считают прошедшим поверку, если рассчитанная попзешность не выходит за пределы допускаемой.

9 ПОДТВЕРЖДЕНИЕ СООТВЕТСТВИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ

9.1 ARIS МТ210 соединяют с персональным компьютером и включают в сеть в соответствии с указаниями, приведенными в. Руководстве по эксплуатации. В адресной строке web-браузера вводят: ЬНр://<1Р-адрес ARIS МТ210>. В появившемся окне аутентификации вводят имя пользователя и пароль. Переходят по ссылкам «Система / Метрология» и нажимают кнопку «Сравнить контрольную сумму». Появляется таблица с идентификационными данными ПО. Идентификационные данные ПО должны соответствовать указанным в описании типа.

10 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 10.1 При положительных результатах поверки оформляют свидетельство о поверке согласно Приказу 1815 от 02.07.2015 г. «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке». Знак поверки наносится на свидетельство о поверке (либо в паспорте) оттиском поверительного клейма с указанием года поверки.

  • 10.2 При отрицательных результатах поверки выдают извещение о непригодности согласно Приказу 1815 от 02.07.2015 г.

    А.И. Грошев

    И.М. Тронова

Разработал:

Вед. инженер ФГУП «ВНИИМС»

Начальник отдела ФГУП «ВНИИМС»

14

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
