Методика поверки «ГСОЕИ. Устройства сбора и передачи данных "ВАВИОТ"» (АМПШ.464512.002 МП)

СОГЛАСОВАНО

Заместитель директора по производственной метрологии ФГУП «ВНИИМС»

АМПШ.464512.002 МП с изменением №1 г. Москва

2021 г.

ВВЕДЕНИЕ

• 1  ОПЕРАЦИИ ПОВЕРКИ

• 2  СРЕДСТВА ПОВЕРКИ

• 3  ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

• 4  ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 5  УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ

• 6  ПОДГОТОВКА К ПОВЕРКЕ

• 7  ПРОВЕДЕНИЕ ПОВЕРКИ

• 8  ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

• 9 ПРИЛОЖЕНИЕ А

(Измененная редакция, Изм. № 1)

Настоящая методика устанавливает методы и средства первичной и периодических поверок Устройств сбора и передачи данных «ВАВИОТ» (далее - УСПД), изготавливаемых Обществом с ограниченной ответственностью «Телематические Решения» (ООО «Телематические Решения»), Действие настоящей методики распространяется в том числе и на ранее выпущенные УСПД.

УСПД предназначены для измерений интервалов времени от показания времени, полученного либо от устройств верхнего уровня информационно-измерительных систем (далее - верхнего уровня), либо от приемника сигналов ГЛОНАСС/GPS, при помощи встроенных часов, а также сбора, накопления, хранения и передачи накопленной информации с приборов учета энергоресурсов (далее - нижнего уровня) на верхний уровень с метками интервалов времени.

УСПД предназначены преимущественно для наружного применения.

Интервал между поверками - 10 лет.

Раздел Введение (Измененная редакция, Изм. № 1)

1.1 При поверке выполняются операции, указанные в таблице 1. Таблица 1 - Операции поверки

1.2 При получении отрицательных результатов при выполнении любой из операций поверка прекращается и УСПД бракуется.

Пункт 1.4 (Измененная редакция, Изм. № 1)

• 2.1 При проведении поверки должны применяться средства измерений, перечисленные в таблице 2.

• 2.2 Все средства поверки должны быть исправны, поверены и иметь свидетельства (отметки в формулярах или паспортах) о поверке.

Таблица 2 - Средства поверки

• 2.3 Допускается использование других средств измерений, обеспечивающих измерение соответствующих параметров с требуемой точностью.

• 3.1 К проведению поверки допускаются лица, имеющие документ о повышении квалификации в области поверки средств измерений электрических величин.

• 3.2 Поверитель должен пройти инструктаж по технике безопасности и иметь действующее удостоверение на право работы в электроустановках с напряжением до 1000 В с квалификационной группой по электробезопасности не ниже III.

• 4.1  При проведении поверки должны быть соблюдены требования безопасности, установленные ГОСТ 12.3.019-80, «Правилами техники безопасности, при эксплуатации электроустановок потребителей», «Межотраслевыми правилами по охране труда (правилами безопасности) при эксплуатации электроустановок». Соблюдают также требования безопасности, изложенные в эксплуатационных документах на УСПД и применяемые средства измерений.

• 4.2  Средства поверки, которые подлежат заземлению, должны быть надежно заземлены. Подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение - после всех отсоединений.

• 4.3  Должны также быть обеспечены требования безопасности, указанные в эксплуатационных документах на средства поверки.

• 5.1  При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха, °C:                                20 ± 5;

• - относительная влажность воздуха, %                                 40-98;

• - атмосферное давление, кПа (мм.рт.ст)                         84 - 106 (630 - 795);

• - напряжение питающей сети переменного тока частотой 50 Гц, В       230 ± 4,4

При периодической поверке на месте эксплуатации допускается проводить поверку в рабочих условиях эксплуатации УСПД, если при этом соблюдаются условия применения средств поверки.

Перед поверкой должны быть выполнены следующие подготовительные работы:

• 6.1 Проверены документы, подтверждающие электрическую безопасность.

• 6.2 Проведены технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.3-75.

• 6.3 Средства измерений, используемые при поверке, поверены и подготовлены к работе согласно их руководствам по эксплуатации.

• 6.4 Поверяемые УСПД выдерживают в климатических условиях по п. 5.1 не менее двух часов.

• 7.1 Внешний осмотр

При проведении внешнего осмотра должно быть установлено соответствие проверяемого УСПД следующим требованиям:

• - комплектность должна соответствовать перечню, указанному в паспорте;

• - серийный номер УСПД должен соответствовать указанному в паспорте;

• - не должно быть механических повреждений корпуса; все надписи на корпусе должны быть четкими и ясными;

• - все разъемы не должны иметь повреждений и должны быть чистыми.

При наличии дефектов поверяемое УСПД бракуется и подлежит ремонту.

Результаты проверки считают положительными, если выполняются все вышеуказанные требования.

• 7.2 Контроль электрической прочности изоляции напряжением переменного тока.

Контроль электрической прочности изоляции напряжением переменного тока проводить с помощью установки комплексной для проверки параметров электрической безопасности (в дальнейшем - установка).

• 1) Покрыть корпус УСПД сплошной, прилегающей к поверхности корпуса металлической фольгой (“землей”). Металлическая фольга должна быть присоединена к плоской проводящей поверхности.

• 2) Подать от установки на точки приложения: «земля» и все выводы УСПД, соединенные вместе, испытательное напряжение практически синусоидальной формы частотой (45 - 65) Гц - повышать в течение (5 - 10) с испытательное напряжение плавно или ступенями, не превышающими 10 % от испытательного напряжения, от нуля до 3 кВ.

• 3) Выдержать изоляцию под действием испытательного напряжения в течение 1 мин.

Снизить испытательное напряжение плавно или ступенями, не превышающими 10 % от испытательного напряжения, в течение (5 - 10) с от 3 кВ до нуля.

• 4) Отключить установку.

• 5) Используя указания Руководства по эксплуатации УСПД и п. 7.4, п. 7.5 настоящей Методики поверки, выполнить чтение журнала событий с УСПД по всем имеющимся интерфейсам, а также контроль точности хода часов УСПД.

УСПД считаются выдержавшими контроль электрической прочности изоляции напряжением переменного тока, если во время контроля не произошло искрения, пробивного разряда или пробоя, при чтении журнала событий не зафиксировано сбоев, а также в журнале событий отсутствуют сообщения об ошибках УСПД, и часы УСПД функционируют.

Примечание - Повторные испытания напряжением переменного тока проводить при 2,4 кВ.

• 7.3  Контроль электрического сопротивления изоляции.

Проверку электрического сопротивления изоляции проводить на установке в следующей последовательности:

• 1) Подключить установку между цепями, указанными в п. 7.2.

• 2) Установить на выходе установки для проверки электрической безопасности напряжение постоянного тока 500 В.

• 3) Провести измерение электрического сопротивления изоляции не менее 3 раз.

УСПД считаются выдержавшими контроль, если значение сопротивления изоляции составило не менее 20 МОм.

• 7.4  Опробование и подтверждение соответствия встроенного программного обеспечения.

Для подтверждения соответствия встроенного программного обеспечения (далее по тексту - ПО), а также одновременно опробования канала связи GSM/GPRS необходимо:

• 1) Подготовить средства измерений в соответствии с их руководствами по эксплуатации,

• 2) Собрать схему в соответствии с рисунком 1.

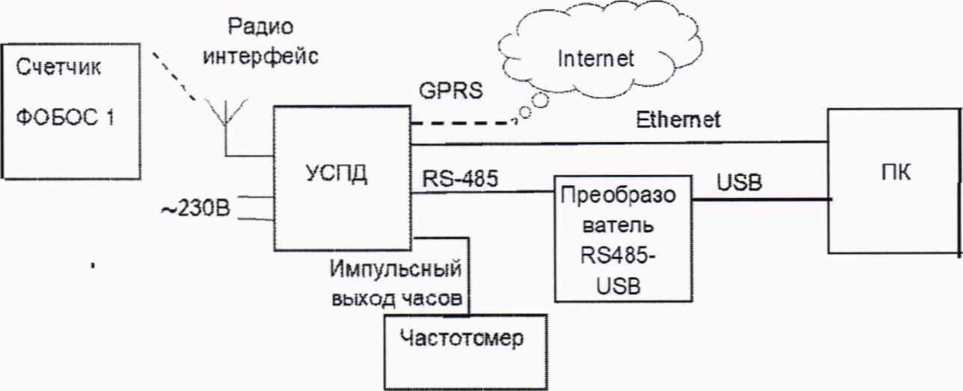

Рисунок 1 - Схема для опробования и поверки УСПД.

• 3) Подсоединить счетчик к установке автоматической трехфазной для поверки счетчиков электрической энергии «Нева-Тест 6103», включить установку и подать на счетчик номинальное напряжение и номинальный ток.

Включить УСПД, дождаться полной загрузки (3 минуты), обеспечить работоспособность GPRS модема, входящего в состав УСПД, с использованием sim-карты местного оператора с фиксированным IP-адресом, руководствуясь Руководством по эксплуатации УСПД.

• 4) Включить персональный компьютер (далее - ПК), запустить ПО USPDConfig и перейти к web-отображению информации УСПД по IP адресу SIM-карты, логину admin, паролю admin (заводская установка).

• 5) Используя инструменты ПО USPDConfig УСПД, прочитать информацию об УСПД.

Результат проверки считают положительным, если наименование и версии ПО соответствуют указанным в описании типа и в паспорте УСПД.

• 7.5 Определение нормируемых метрологических характеристик

  • 7.5.1 Определение допускаемой абсолютной погрешности при измерении электрической энергии и мощности, сбора, накопления, хранения, и передачи накопленной информации с приборов учета энергоресурсов.

Определение погрешности и одновременно опробование канала связи Ethernet и радиоканала проводить в следующей последовательности:

• 1)  Подключить УСПД по схеме, приведенной на рисунке 1. Подать питание на УСПД и на счетчик ФОБОС 1 (далее - счетчик). Включить ПК.

• 2)  Для канала связи Ethernet требуется подключиться кабелем Ethernet к физическому интерфейсу ЕТН1 , на ПК запустить ПО USPDConfig и перейти к web-отображению информации УСПД по IP адресу 192.168.0.100, логину admin, паролю admin (заводская установка) или предоставленным владельцем УСПД.

• 3) Считать со счетчика визуально показания накопленной энергии и другие, отображаемые счетчиком величины с разрядностью именованных единиц. Примечание -допускается считывание информации со счетчика с помощью ПО «Конфигуратор ФОБОС». Сличить считанные показания с показаниями, отображаемыми средствами ПО USPDConfig УСПД.

Результат проверки считают положительным, если показания счетчика, считанные со счетчика, и отображаемые средствами ПО USPDConfig, совпадают с точностью до именованной единицы.

• 7.5.2 Определение суточного хода встроенных часов УСПД

• 1) Собрать схему в соответствии с рисунком 1 и подготовить к работе частотомер электронно-счетный (далее - частотомер) в соответствии с руководством по эксплуатации.

• 2) С помощью ПО USPDConfig перевести УСПД в режим генерации импульсов встроенных часов УСПД.

• 3)  измерить точность хода часов путем измерения частотомером периода следования импульсов на импульснОхМ выходе часов УСПД. Для этого установить на

частотомере режим измерения периода импульсов, «метки времени» - соответствующие измерению периода с точностью 10’⁷ с; время счёта 10. Зафиксировать измеренное значение с точностью до 0,1 мкс (не менее 3-х считываний до появления устойчивого

где Ти - период следования импульсов, мкс, измеренный частотомером.

5) Результат проверки считают положительным, если погрешность хода часов не более ± 1 с/сут.

Пункт 7.5 (Измененная редакция, Изм. № 1)

• 8.1 Положительные результаты поверки УСПД при первичной поверке оформляются в паспорте и наносят на место пломбирования УСПД оттиск клейма поверителя согласно Приказу Минпромторга России от 31.07.2020 г. № 2510 "Об утверждении порядка проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке".

• 8.2 Положительные результаты поверки УСПД при периодической (внеочередной) поверке оформляют записью о проведенной поверке в паспорте согласно Приказу Минпромторга России от 31.07.2020 г. № 2510 "Об утверждении порядка проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке".

• 8.3 При отрицательных результатах поверки УСПД бракуется, запись о поверке в паспорте на УСПД гасится и выдаётся извещение о непригодности согласно Приказу Минпромторга России от 31.07.2020 г. № 2510 "Об утверждении порядка проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке".

Зам. начальника лаборатории 206

ФГУП "ВНИИМС"

Принятые условные обозначения:

N - объем контролируемой партии (шт.);

М - отношение убытков от забракования партии к затратам на контроль одной единицы продукции. При неразрушающем контроле с последующим сплошным контролем забракованной партии М = N (п. 1.3 ГОСТ 24660-81);

q_H - входной уровень дефектности в процентах;

q₀ - приемочный уровень дефектности в процентах;

п - объем выборки;

с - допускаемое количество дефектных УСПД в выборке;

Е - средний относительный уровень затрат. При неразрушающем контроле Е ~ q₀.

До принятия решения о выборочном контроле был проведен сплошной контроль 10 партий по 40 штук УСПД в каждой (N =М = 40) на соответствие УСПД настоящей методики. Среди общего числа УСПД, прошедших проверку, дефектных было 0 штук.

Входной уровень дефектности q_H = 0x100/400 = 0 %.

По таблице 1 (для М = 26-40) ГОСТ 24660-81, соблюдая условие целесообразности применения ГОСТ 24660-81 (п. 1.7; п. 1.8), выбираем q₀ = 0.01, Е = 0.1 и устанавливаем план выборочного одноступенчатого контроля: п = 4; с = 0.

В соответствии с п. 2.2 ГОСТ 24660-81 ведется контроль выборки случайно извлеченных 4 УСПД из партии 40 штук УСПД на соответствие настоящей методики. При отсутствии в выборке дефектных УСПД всю партию принимают, при наличии хотя бы 1 дефектного УСПД всю партию бракуют и подвергают сплошному контролю.

Таблица 1 - Количество предоставляемых на первичную поверку УСПД

Приложение А (Измененная редакция, Изм. № 1)
