Методика поверки «Источники питания MPS фирмы "Matrix Technology Inc.", Китай» (г.р.32050-06)

"УТВЕРЖДАЮ" РУКОВОДИТЕЛЬ ГЦИ СИ ФГУ «НИЖЕГОРОДСКИЙ цсм» и.И.Решетник /                      2006 г.

ИСТОЧНИКИ ПИТАНИЯ MPS

Фирмы ««Matrix Technology Inc.», Китай

МЕТОДИКА ПОВЕРКИ

г. НИЖНИЙ НОВГОРОД 2006 г.

Данная методика поверки распространяется на источники питания фирмы «Matrix Technology Inc.», Китай, предназначенные для питания радиоэлектронной аппаратуры и устанавливает методы и средства поверки источников питания серии MPS

Межповерочный интервал - 1 год.

При проведении поверки должны производиться операции, указанные в таблТ. Таблица!

• 2 СРЕДСТВА ПОВЕРКИ

При проведении поверки должны использоваться средства поверки указанные в табл.2 Таблица 2

Примечания: 1. Вместо указанных в таблице средств измерений разрешается применять другие аналогичные измерительные приборы, обеспечивающие измерения соответствующих параметров с требуемой точностью.

2.Все средства поверки должны быть исправны, поверены и иметь свидетельства (отметки в формулярах или паспортах) о поверке.

• 3 УСЛОВИЯ ПОВЕРКИ

При проведении операций поверки должны соблюдаться следующие условия: температура окружаюшрй среды относительная влажность воздуха атмосферное давление напряжение сети

Перед проведением операций поверки необходимо выполнить следующие подготовительные операции:

проверить комплектность прибора;

разместить поверяемый прибор на рабочем месте, обеспечив удобство работы; подключить поверяемый прибор к измерительным приборам и нагрузке.

5.1 Внешний осмотр

При проведении внешнего осмотра должно быть установлено следующее: отсутствие механических повреждений, влияюгцих на точность показаний прибора; четкость фиксации переключателей, плавность врагцения ручек органов настройки; состояние сетевого кабеля.

При наличии дефектов прибор подлежит забракованию и направлению в ремонт.

5.2.Опробование

При проведении опробования подготовить прибор к использованию в соответствии с руководством по эксплуатации на прибор, после этого проверить наличие выходного напряжения и тока и возможность их регулирования.

При обнаружении неисправности прибор подлежит забракованию и направлению в ремонт.

5.3. Определение метрологических характеристик

5.3.1. Определение предела основной погрешности установки выходных напряжений Определение предела основной погрешности установки выходных напряжений производится без нагрузки с помощью вольтметра В7-34А на выходных клеммах прибора.

Основная погрешность установки выходного напряжения определяется в следующих точках: 1,0; 0,9; 0,7; 0,5; 0,3; 0,lUmax при установке тока по индикатору прибора 0,9 Imax.

Основная погрешность установки выходного напряжения рассчитывается по формуле : 5= UycT - иизм

где UycT - установленная по индикатору величина напряжения, Оизм- измеренная величина напряжения и не должна превышать значения указанных в руководстве по эксплуатации на поверяемый прибор.

5.3.2. Определение предела основной погрешности установки выходного тока Определение предела основной погрешности установки выходного тока производится с помощью вольтамперметра М2008 вклгоченного последовательно с реостатом РСП, которые подключены к выходным клеммам прибора либо измерением напряжения на безреактивной катушке Р321 и затем расчетом тока, протекающего через нее по формуле :

1изм= Uh3m/R,

где R - сопротивление катушки.

Основная погрешность установки выходного тока определяется в следующих точках:

1,0; 0,9;0,7; 0,5; 0,3; 0,lImax при установке напряжения по индикатору прибора 0,9 Umax.

Основная погрешность установки выходного тока рассчитывается по формуле ;

5=1уст - 1изм,

где 1у- установленная или индицируемая величина тока, 1изм- измеренная величина тока и не должна превышать значения указанного в руководстве по эксплуатации на поверяемый прибор.

5.3.3. Определение нестабильности выходного напряжения при изменении напряжения питающей сети на ±10% от номинального значения в режиме стабилизации напряжения.

Проверка производится при двух значениях выходного напряжения равных Umax и 0,1 Umax и токе нагрузки равном 0,9 Imax дифференциальным вольтметром В2-34.

Структурная схема соединения приборов приведена на рис.1.

Плавно изменить напряжение питающей цепи от 198 до 220В, а затем от 220 до 242В и измерить нестабильность выходного напряжения в крайних точках. Время выдержки на крайних значениях - 5 мин. после изменения напряжения питающей сети.

Нестабильность выходного напряжения при изменении напряжения питающей сети на ±10% от номинального значения в режиме стабилизации напряжения не должна превышать значения указанного в руководстве по эксплуатации на поверяемый прибор.

5.3.4. Определение нестабильности выходного тока при изменении напряжения питающей сети на ±10% от номинального значения в режиме стабилизации тока.

Проверка производится при значениях напряжения на нагрузке равных 0,9Umax при максимальном токе нагрузки дифференци:альным вольтметром В2-34 на измерительном резисторе Кизм. Структурная схема соединения приборов приведена на рис.2.

Плавно изменить напряжение питающей цепи от 198 до 220В, а затем от 220 до 242В и измерить нестабильность выходного тока в крайних точках. Время выдержки на крайних значениях-5 мин. после изменения напряжения питающей сети.

Нестабильность выходного тока при изменении напряжения питающей сети на ±10% от номинального значения в режиме стабилизации напряжения не должна превыщать значения указанного в руководстве по эксплуатации на поверяемый прибор.

5.3.5. Определение нестабильности выходного напряжения при изменении тока нагрузки от 0,9Imax значения до нуля в режиме стабилизации напряжения

Проверка производится на выходных клеммах прибора при максимальном значении выходного напряжения дифференциальным вольтметром В2-34.

Структурная схема соединения приборов приведена на рис.1.

Изменить нагрузку прибора от 0,9Imax значения до 0, ток нагрузки изменить отключением реостата и измерить нестабильность выходного напряжения вольтметром В2-34. Время выдержки на крайних значениях - 5 мин.

Нестабильность выходного напряжения при изменении тока нагрузки от 0,9Imax значения до о в режиме стабилизации напряжения не должна превышать значения указанного в руководстве по эксплуатации на поверяемый прибор.

5.3.6. Определение нестабильности выходного тока при изменении напряжения нагрузки от 0,9 Umax значения до 0 в режиме стабилизации тока Проверка производится при максимальном токе нагрузки. Структурная схема соединения приборов приведена на рис.2.

Плавно выводить реостат от установленного значения до нуля и произвести замер по дифференциальному вольтметру В2-34, время выдержки при крайних значениях - 5 мин..

Нестабильности выходного тока при изменении напряжения нагрузки от 0,9 Umax значения до о в режиме стабилизации тока не должна превышать значения указанного в руководстве по эксплуатации на поверяемый прибор.

5.3.7. Определение пульсаций выходного напряжения в режиме стабилизации напряжения

Проверка производится при максимальном значении выходного напряжения, при токе нагрузки, равном 0,9 Imax, и нуле микровольтметром В 3-5 7.

Структурная схема соединения приборов приведена на рис.1, в которой вместо В2-34 на выходные клеммы прибора включен ВЗ-57.

Пульсации выходного напряжения в режиме стабилизации напряжения не должны превышать значения указанного в руководстве по эксплуатации на поверяемый прибор.

• 6 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

6.1 .Положительные результаты поверки оформляются в соответствии с ПР 50.2.006, на прошедшие поверку приборы выдается свидетельство о поверке.

6.2. Отрицательные результаты поверки оформляются в соответствии с ПР 50.2.006, на приборы не прошедшие поверку выдается извеш,ение о непригодности.

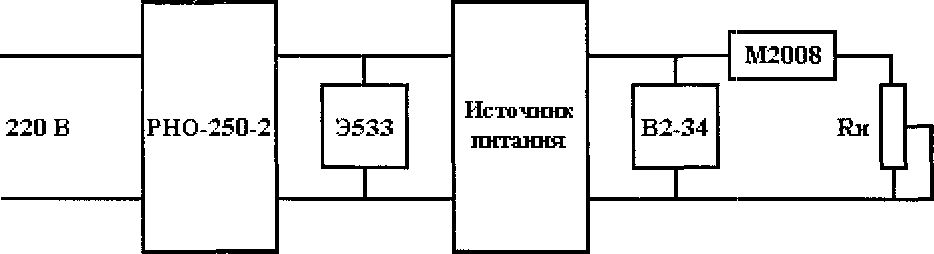

Рис.1. Структурная схема измерения нестабильности выходного напряжения при измерении напряжения питающей сети в режиме стабилизации напряжения

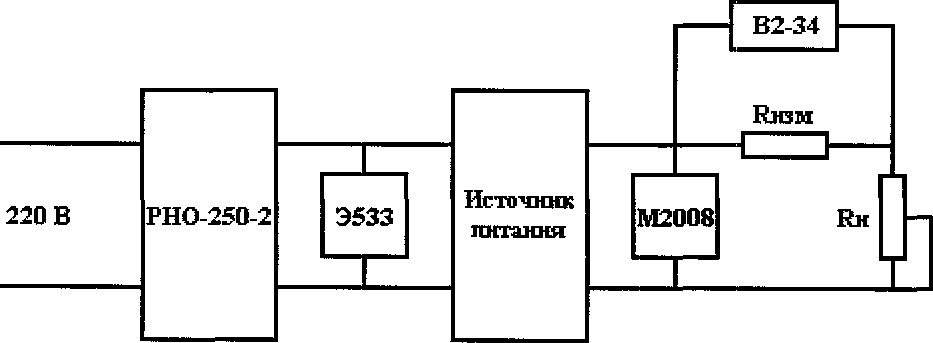

Рис.2. Структурная схема измерения нестабильности выходного тока при изменении напряжения питающей сети в режиме стабилизации тока
