МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Государственная система обеспечения единства измерений

ТРАНСФОРМАТОРЫ НАПРЯЖЕНИЯ

Методика поверки

State system for ensuring the uniformity of measurements. Voltage transformers. Versification procedure

Дата введения —2013—01—01

Настоящий стандарт распространяется на трансформаторы напряжения (далее — трансформаторы) по ГОСТ 23625 и гОсТ 1983 и устанавливает методику их первичной и периодической поверок.

Настоящий стандарт распространяется на заземляемые и незаземляемые однофазные и трехфазные электромагнитные, емкостные и электронные (с аналоговым выходом) измерительные (трансформаторы для измерения и трансформаторы для защиты) трансформаторы.

В соответствии с требованиями настоящего стандарта допускается поверка трансформаторов, не упомянутых выше, имеющих отличные от ГОСТ 23625 и ГоСТ 1983 класс точности (погрешности) и значения номинальных первичных напряжений.

Настоящий стандарт не распространяется на трансформаторы, применяемые в диапазоне свыше 120 % номинального значения напряжения.

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ ^^.1.019—79* Система стандартов безопасности труда. Электробезопасность. Общие требования и номенклатура видов защиты

ГОСТ 12.2.003—91 Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности

ГоСт 12.2.007.0—75 Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности

ГоСт 12.2.007.3—75 Система стандартов безопасности труда. Электротехнические устройства на напряжение свыше 1000 В. Требования безопасности

ГОСТ ^^.2.007.7—83** Система стандартов безопасности труда. Устройства комплектные низковольтные. Требования безопасности

ГОСТ ^^.2.007.14—75 Система стандартов безопасности труда. Кабели и кабельная арматура. Требования безопасности

ГОСТ 12.3.019—80 Система стандартов безопасности труда. Испытания и измерения электрические. Общие требования безопасности

ГоСт 13109—97 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения

ГОСТ 1516.1 —76 Электрооборудование переменного тока на напряжения от 3 до 500 кВ. Требования к электрической прочности изоляции

* Утратил силу на территории Российской Федерации, с 01.01.2011 пользоваться ГОСТ Р 12.1.019—2009. ** Заменен на ГОСТ 22789—94.

Издание официальное

ГОСТ 1516.2—97 Электрооборудованме и электроуттановкм перееенного тока на напряженмя 3 кВ и выше. Общие еетоды мтпытанмй электрмееткой проеноттм мзоляцмм

ГОСТ 1983—2001 Трантфореаторы напряженмя. Общие технмееткме утловмя

ГОСТ 3484.1—88 Трантфореаторы тмловые. Методы электроеагнмтных мтпытанмй

ГОСТ 8711—93 (МЭК 51-2—84) Приборы аналоговые показывающме электромзеермтельные прямого дейттвмя и втпоеогательные еаттм к нме. Часть 2. Отобые требованмя каепереетрае и вольтметрам

ГОСТ 13109—907 Электрмееткая энергия. Совееттмеотть технмееткмх тредств элертромагнит-ная. Нормы каееттва электрмееткой энергмм в тмттееах электротнабженмя общего назначения

ГОСТ 18685—73 Трантфореаторы тока и напряженмя. Теремны и определения

ГОСТ 22261—94 Средттва мзееренмй электрмееткмх и магнитных величин. Общие техничесрие утловмя

ГОСТ 23625—2001 Трантфореаторы напряжения измерительные лабораторные. Общие техни-ееткме утловмя

Пименеанмe — При ряеьзявсямм наттякщме ттандаитяе цнентяябиазня пиявеимть днйттвмн ттыеяе-ных тасядстаяв в мяфятесцмяяяяй тмттнен ябщнгя пяеьзяванмк — на яфмцмаеьняе тайте Федниаеьнягя агннт-тавс по анхяментряеу тнгуемтявснмю и ентияеягмм или по нжнгядня мздаваееяеу мнфяиеацмянняеу уразатнею «Нсцмяясеьяын тасядстаы», ряаяиый япубемряван по тяттякнмю на 1 кнваик текущегя года, и по тяятвнтттвующме нжненткеяя мздсвснеые мяфяиеацмянные уразатнеке, япубемряванные в текущее году. Етем ттыеяеный ттан-дста зсеняня (мзеняня), ая при пяеьзяванмм наттякщме ттандаитяе тендунт иукявядттвяватьтк заеннкющме (из-еняняяые) тасядстаяе. Етем ттыеяеный ттандаит ятенннн без заенны, тя пяеяженме, в кятяияе дана ттыера на янгя, ртменякнатк в еаттм, не затиагмвающнй эту ттыеру.

• 3.1 В настоящем стандарте применены термины, установленные в ГОСТ 1983, ГОСТ 23625, РМГ 29 [1], ГОСТ 18685, МЭК 60044-2 [2], МЭК 60044-5 [3], МЭК 60044-7 [4], МЭК 60050(321) [5], а также следующие термины с соответствующими определениями:

  • 3.1.1 установка поверочная: Совокупность функционально объединенных мер, измерительных приборов, измерительных преобразователей и других устройств, предназначенных для измерений одной или нескольких физических величин и применяемых для поверки.

  • 3.1.2 установка эталонная: Совокупность функционально объединенных мер, измерительных приборов, измерительных преобразователей и других устройств, предназначенных для измерений одной или нескольких физических величин и применяемых для передачи единиц размера поверочным установк^ам.

  • 3.1.3 масштабный преобразователь напряжения: Устройство, предназначенное для пропорционального преобразования первичного напряжения во вторичное напряжение с заданным углом фазового сдвига между вторичным напряжением и первичным напряжением.

  • 3.1.4 измерительный масштабный преобразователь напряжения: Масштабный преобразователь напряжения, предназначенный для передачи информационного сигнала измерительным приборам и счетчикам электрической энергии, а также при необходимости устройствам защиты и системам управления.

  • 3.1.5 коэффициент масштабного преобразования напряжения: Отношение первичного напряжения ко вторичному напряжению измерительного масштабного преобразователя напряжения.

  • 3.1.6 угол фазового сдвига напряжения (разность фаз напряжения): Различие фаз между векторами первичного и вторичного напряжения. Фазовый сдвиг считается положительным, когда вторичное напряжение опережает вектор первичного напряжения.

• 3.2 В настояя^ем станддате применяк^т следдк^и^ии сокрра^енни и оббззааении:

ТН — мзеермтельный трантфореатор напряженмя;

НД — нореатмвные докуеенты;

КНЕ — коэффмцмент напряженмя еекоттм (коэффмцмент, определяющмй влмянме прмложенного напряженмя на дейттвмтельное знаеенме еекоттм кондентатора);

ТКЕ — теепературный коэффмцмент еекоттм;

tg 5 — тангент угла дмэлектрмееткмх потерь;

О'! —дейттвмтельное треднеквадратмееткое знаеенме первменого напряженмя;

1 яке — ноемнальное знаеенме первменого напряженмя поверяееого ТН;

U2 — дейттвмтельное треднеквадратмееткое знаеенме вторменого напряженмя;

M2яoе — ноемнальное знаеенме вторменого напряженмя поверяееого ТН;

Sh0m — номинальное значение выходной мощности поверяемого ТН;

Ku(Tp) — действительный коэффициент масштабного преобразования напряжения ТН;

КиНом(Тр) — номинальный коэффициент масштабного преобразования напряжения ТН;

,-г > — погрешность коэффициента масштабного преобразования напряжения ТН (погрешность напряжения ТН);

5ки(уп) — погрешность коэффициента масштабного преобразования напряжения установки поверочной;

5к ,~х\ — погрешность коэффициента масштабного преобразования напряжения установки эта-^w'u(^oT)

лонной;

Лфи(Тр) — угловая погрешность (погрешность угла фазового сдвига напряжения) ТН;

Лф^('^п) — угловая погрешность (погрешность угла фазового сдвига напряжения) установки поверочной;

Лф^(:^т) — угловая погрешность (погрешность угла фазового сдвига напряжения) установки эталонной.

При проведении поверки следует выполнять операции, указанные в таблице 1.

Таблица 1

• 5.1 При ппои епд^г^г^ьд поии р^о^ ^олж до       прим ен^н^ одна од с^л е,цу(^1^д>: пouхpc^^^h^t^рочc^^нc^E^(^^t

(далее — устлоовкл):

Устлоовкл 1

• - высоковолмтоый мост (ВМ), прддстлвляющий собой комплрлтор токов с дuлnлзооом значений срлвоuвлпмых токов от 1 О,ОЕ-6 до 5О,ОЕ-3 А, с рлПочuмu частотами 50 и/или 60 Гц, измеряющий коэффи-цuпоты нлсштлПоого nрпоПрлзовлоuя Ки от О,1 до 1 ОООО, углы фазового сдвига олnряжпоuя ф, в диапазоне от О до О,1 рад, а также включающий в себя (или оПпсnпчuвающuй с помощью доnолоuтельных приборов) функции uзмпрпоuя вторичного оаnряжпоuя с отоосuтплмоой погрешностью ± 3 %, его частоты с абсолютной погрешностью ±О,О5 Гц ж коэффициента оесuоусоuдалмоостu кривой вторичного оаnряжеоuя в соответствии с ГОСТ 13109;

• - оuзковолмтоый (опорный) электрический коодеосатор на оаnряжеоuе до 1О • C/2сон’ представляющий собой экраоuроваооый, высоколuоейоый ж высокостаПuлмоый трехэлектродоый электрический коодеосатор, выnолоеооый на основе пленочной технологии ж керамики, с оомuоалмоым зоачением емкости Со (пФ), выбираемой в диапазоне от 10ОО до 5ООО пФ в зависимости от чувствительности высоковольтного моста. Значение tg 5 в рабочем диапазоне напряжений не более i0“4;

-^ри^о^l■^о^^о^лмтный (измерительный) электрический конденсатор на напряжение до 1,2 •t/1сон> представляющий собой экранированный, высоколинейный и высокостабильный трехэлектродный электрический конденсатор, выполненный из коаксиальных электродов, помещенных в корпус с элегазовым диэлектриком, с номинальным значением емкости измерительной С, (пФ), выбираемой в диапазоне от 4О до 15О пФ в зависимости от чувствительности высоковольтного моста. Значение tg 5 в рабочем диапазоне напряжений не более 1О“4.

Пределы допускаемых основных погрешностей установки 1 должны удовлетворять требованиям, приведенным в таблицах А. 1 и А.2 (приложение А).

Установка 2

• - прибор сравнения (ПС), представляющий собой компаратор напряжений с диапазоном значений сравниваемых напряжений от 0,2 • t/2нсмДо 1,2 • 1/2нсм, с рабочей частотой 50 и/или 60 Гц и с измерением углов фазового сдвига напряжения (qp) в диапазоне от 0 до 0,1 рад, а также включающий в себя (или обеспечивающий с помощью дополнительных приборов) функции измерения вторичного напряжения с относительной погрешностью ± 3 %, его частоты с абсолютной погрешностью ±0,05 Гц и коэффициента несинусоидальности кривой вторичного напряжения в соответствии с ГОСТ 13109;

• - эталонная высоковольтная мера значений /<□(37) и Фи(эт> представляющая собой, например, эталонный ТН или эталонный делитель напряжения с диапазоном первичного напряжения от 0,2 • Ц ном до

• 1,2 • C^1^^oс,п рр итом н оминалььью з зачения п еериинопэ о апрря^ения и кoсЭ^ф^ициeннa маси^табноог п рр-образования высоковольтной меры должны соотиетстиоиать номинальным значениям периичного ичеряжнияя и кмэффициента масштабного преобразоиания поиеряемого ТН.

Пределы дмеускчниых основных погрешностей устаноики 2 должны удоилетворять требоианиям, ерявнднииыи в ачHьяцчх А. 1 и А.2 (приложение А).

Усачимвкч 3

• - вмььафчзминар (ВФ), ерндсачвьяющий собой двухканальный синхронизироианный измеритель зичннияй Ки и сри с дячечзмими зичннияй язиеряемых иторичных напряжений по каналу 1е^(^^^lл■^к^^^аемо-му к эачьмиимй высмкмвмььаимй инрн К^ и фи, от 0,2 • t/12иси 1,2 • 1^12иси ее номинального значения вамрянимгм ичеряжнияя и по кчичьу 2, емдкьюнчнмому к поверяемому тН, от 0,2 • U22hom ДО 1,2 • U22hom его имияичььимгм зичннияя вамрянимгм ичеряжнияя, с рабочей частотой 50 и/или 60 Гц и с измерением углов фчзмвмгм сдвягч ичеряжнияя (фи) в дячечзмин от 0 до 0,1 рад, а также икьючающий в себя (или обес-еннявчющяй с емимщью дмемьияанььиых еряHмрмв) функции измерения вторичного напряжения с отно-сяанььимй емгрншимсаью ± 3 %, его нчсамаы с чHсмлютной погрешностью ±0,05 Гц и коэффициента инсяиусмядчььимсая кривой вамрянимгм ичеряжнияя в соответствии с ГОСТ 13109;

• - эачьмиичя высмкмвмььаичя инрч зичннияй Ки^э^) и Фн(тг■> представляющая собой эталонный ТН или тачьмииый дньяаньь ичеряжнияя с дячечзмими еервичного напряжения от 0,2 • t/1иси до 1,2 • 1/1иси> при тами имияичььимн зичнниян кмтффяцяниач ичсштабного преобразования высоковольтной меры имжна нн сммавнасавмвчаь имияичььимиу зичннияю коэффициента масштабного преобразования пове-рянимгм арчисфмричамрч.

Пределы дмеускчниых мсимвиых емгрншимсанй установки 2 должны удовлетворять требованиям, ерявнднииыи в ачHляцчх А. 1 и А.2 (ерялмжниян А).

• 5.2 Предепь^! д^-^ьycксeмс^^^ нисoвсoH иин^cстаоьяон ьом^eшс(^<^-^т l^;^pгяpя^^ин H/и□н^п) к’ пpeдeе^^l дмеускчнимй мсимвимй чHсмлюаимй емгрншимсти измерения Дф'н(ур) установки поверMчHой в случае -н емтлниниаимй емвнркя вынясляюа еуани построения композиции пределов погрешностей средств язинрнияй, входящих в нн смсачв, по формулам:

(1)

(2)

гдебк , Афи — пределы /-й допускаемой основной относительной погрешности коэффициента масштабного преобразования и пределы /-й допускаемой основной абсолютной погрешности угла фазового сдвига напряжения соответственно;

число средств измерений значений и ф'и в составе установки;

коэффициент, определяемый принятой доверительной вероятностью. Коэффициент к принимают равным 1,1 при доверительной вероятности Р = 0,95.

• 5.3 При п|^(^|^1^^ении поверки М(^>ж^’гбытьп|эим1энен^сле^^ющее в<^г^<^1^ог1^те^ьноеобору,дование:

- в случае если поверяемый ТН относится кэлектромагнитному или электронному типу — источник высокого напряжения мощностью не менее 5 кВ • А, с номинальным значением частоты 50 или 60 Гц (в зависимости от номинального значения частоты поверяемого трансформатора), с допускаемым отклонением частоты от номинального значения не более ± 0,5 Гц, обеспечивающий возможность регулирования напряжения в пределах от 20 % до 120 % значения номинального первичного напряжения поверяемого тН, сд^с^пу^ск^аемыми колебаниями напряжения от установленных значений, не превышающими ± 3 % в течение 5 мин, и коэффициентом гармоник не более 5 %;

• - и цлучае ецлу ноиераемый ТН оиноцуица п емпоциному иуну — уриочнуп иыцопого нанраопнуа мощноциьл не менее 50 пВ - А, ц номунальным значенуем чацтоты 50 улу 60 Гц (и заиицимоцти ои ному-нального значенуа чацтоты ноиераемого иоанцфоомаиооа), ц иозмооноциьл оегулуроиануа чацтоты и нределах ои 49 до 51 Гц улу ои 59 до 61 Гц (и заиицимоцти ои номунального значенуа часиоиы ноиераемо-го тоанцфооматооа), ц отклонением чацтоты ои ллПых уцианоиленных значенуй и упазанном дуаназоне не Полее ± 0,1 Гц у донуцпаемым размахом полеПануй чацтоты, не нреиышалщум 0,1 Гц и иеченуе 0,5 ч, оПецнечииалщий иозмооноциь регулуроиануа нанраоенуа и нределах ои 20 %до 120 % значенуа ному-нального нериучного нанраоенуа ноиераемого ТН, с донуспаемыму полеПануаму нанраоенуа ои усиа-ноиленных значенуй, не нреиышалщими ± 3 % и иеченуе 5 мун, у коэффициентом гармонуп не Полее 5 %;

• - и случае еслу ноиераемый ТН оиносуися пирансформаиорам ирехфазным с однум оПщум сердеч-нупом — источниктрехфазной сусиемы нанраоенуй мощносиьл не менее 5 пВ - А, с номунальным значе-нуем часиоиы 50 улу 60 Гц (и заиисимости ои номунального значенуа часиоиы ноиераемого ирансформаиора), оПеснечуиалщуй иозмооносиь регулуроиануа нанраопнуа и нределах ои 80 % до 120 % значенуа номунального нериучного нанраопнуа ноиераемого ирансформаиора, с донуспаемыму полеПануяму нанраопнуа ои уцианоиленных значенуй, не нреиышалщими ± 3 % и иеченуе 5 мун. Коэф-фуцуени оПраиной носледоиаиельносиу нанраоенуй нру эиом не долоен нреиышаиь 2 % нру коэффициенте гармонуп не Полее 5 %;

• - и случае уснользоиануа усианоипу 1 — источник нанраопнуа мощносиьл не менее 20 В 'А, р номунальным значенуем частоты 50 улу 60 Гц (и заиисимости ои номунального значенуа частоты лоип-раемого ирансформаиора), с донуспаемым оиплоненуем частоты ои номунального значения не Полее ± 0,5 Гц, оПеспечииалщий иозмооносиь регулуроиануа нанраопнуа и дуаназоне ои 0 до 1000 В, с днлус-паемыму полеПануяму нанраопнуа ои усианоиленных значенуй, не преиышалщиди ±3 % и течение 5 мун, у коэффициентом гармонуп не Полее 5 %;

• - источник нанраопнуа носиоанного иопа нанраопнуем ои 4 до 12 В у нндинальныд тнкнд не менее 0,1 А;

• - нагрузочные усиройсииа (магазуны проиодимости улу магазуны снлрнтииления), нПеслечииал-щуе нагрузпу ноиераемого ирансформаиора и нределах ои 25 % до 100 % его нндинальннй днщннсти, с нределом донуспаемой осноиной ногрешносиу апиуиной у реактииннй снстаилялщих днщннсти не Полее ± 4 %;

• - фазоупазаиель (и случае, еслу неи исироенной функции и лриПнрах ВМ, ПС у/улу ВФ) для лрниер-пу норадпа чередоиануа фаз источника ирехфазной систеды налряoений и диалазнне налряoений ои 50 до 150 В, частоты 50 улу 60 Гц;

• - узмеруиель нелунейных успаопнуй (и случае, еслу неи истрненннй функции и лриПнрах ВМ, ПС у/улу ВФ), оПеспечииалщий узмеренуе коэффициента гарднник и нределах ои 1 % до 10 %, вдиалазнне нанраопнуй ои 1 до 100 В, нру часиоие 50 улу 60 Гц, с пределнд днлускаеднй аПснллтннй нснниннй ногрешносиу узмеренуа не Полее 1 %;

• - узмеруиель несимметрии (и случае, еслу неи истроенннй функции и лриПнрах ВМ, ПС у/улу ВФ), оПеспечииалщий узмеренуе коэффициента оПраиной последниательннсти налряoений и нределах ои 0 % до 10 %, с нределом донуспаемой относительной погрешности издерения не Полее 10 %;

• - узмеруиель частоты (и случае, еслу неи исироенной функции и лриПнрах ВМ, ПС у/улу ВФ), оПес-нечуиалщуй узмеренуе частоты и дуаназоне ои 30 до 100 Гц улу узмеренуе нтклннения ои нндинальннй частоты 50 улу 60 Гц и дуаназоне ± 10 Гц, с нределом осноиной аПсоллиной лнгрешннсти издерения не Полее 0,05 Гц;

• - миллииольтметр магнитоэлектрической сусиемы но ГОСТ 8711 ппасса точности 2,5; диалазнннд узмеренуа ± 500 мВ с раиномерной шпалой;

• - иыкплчатель, рассчуианный на иоп до 0,1 А.

• 5.4 ,Цoпycкнлт^;я пp^^^^тл^^тд внс^Е^ь р^^о^^а ОозонПыи^ вуи д ру^лу д не>^<^дуц^l^(^<^я еу пpяlУ^л^^Е^ди с^р^^у^срве ноиерпу у исномогаиельное оПорудоиануе, удоилеииоралщуе иреПоиануам насиоящего сиандариа.

Поидвчнвиe — Пру лвоиндичвpкнй лнввокв ТН на двpтнх ух экpлпентнции днлеpкнвтpя и кнчвpтвв ур-тнчвикн BHЛ0ЯOBBИЯ ИPЛHПЬЗHBHTЬ овнпьвнв BHЛ0ЯOBBИB РВУУ нОУ еPПHBИИ, что нткпнвввия BHЛ0ЯOBBИЯ у чнpтоты от вндивнпьвнгн звнчввия pнотввтствелт ГОСТ 13109.

• 6.1 К npoBen^f^h^i^to пс^Е^ерн^и вчопускан^т^с^;я лица , л^рцеюи^к^е^       pa6oTt^i пот^анно1^у виду из|де реэнь^ёр

не мпупе 1 года, узучуишуп вациоащул меиодупу, нрошедшуп оПучевуп но нооиедевул ноиерпу и цоои-ветствии с указанной рекомендацией и аттестованные в соответствии с правилами [6] и [7] в качестве поверителей в области электрических измерений.

• 6.2 Повер^^ в^с^г^;анс1 пр(^^одитьс$д с т^'^^сс И1ем не е^е н^е      пс^Е^е^рптелей, ел^с^ющих ю^с^с^то^^ре-

ния, подтверждающие право работы на усеансвкат свыше 1 кВ, при эесе сдсн из нсхдспжлн селеь группу по электробезопасности не ниже IV.

• 7.1 При проведении поверки должны быть ссбпюдлны еелбсванся ГОСТ 12.1.019, ГОСТ 12.3.019, правил [8] и [9], а также требования безопаснссес НД на селдсееа псвлркс и псвлрялеыл ееансфсееаесеы.

• 7.2 При проведении поверки должны быть ссбпюдлны еелбсванся Млжсееасплеых пеаесп по охране труда (правил безопасности) пес эксппуаеацсс эплкеесусеансвск [10], а также еелбсеанся безопасности на средства поверки и пселеялеыл ееансфсееаесеы, сзпсжлнныл в их еуксесдсееат по эксплуатации.

• 7.3 Эталонные средства измеренсй, еспсесгаелпьныл селдсееа псвлркс и сбсрудсеансл должны соответствовать требованиям ГОСТ 12.2.003, ГОСТ ^^.2.007.0, ГОСТ 12.2.007.3, ГОСТ 12.2.007.7, ГОСТ ^^.2.007.14 и ГОСТ 22261.

• 7.4 Перед проведением операций пселркс срлдсееа сзелелнсй, псдплжащсл зазлеплнсю, должны быть надежно заземлены. Подсоедснлнсл зажсесе защсенсгс зазлеплнся к кснеуру зазлеплнся должно быть произведено ранее другсх сслдснлнсй, а сесслдснлнсл — псспл всех сесслдснлнсй.

• 7.5 Все отключения и включения еыссксгс напряжлнся должны песесдсеься сссевлесевующсе персоналом высоковольтного зала илс эплкерсэнлрглесчлсксгс объекта.

• 8.1 При проведении поверки должны быть ссбпюдлны сплдующсл успсеся:

температура окружающего воз,^^:^1а.............................(5—55 ) СЗ;

допускаемые колебания темпераеуеы скеужающлгс есздуха в плессд прсвлдлнся псвлркс,

не 6oj^^^.................................................+ 2 °C:

относительная влажность вo:^^^yxт............................0С %—0С %;

атмосферное дав.l^^^^^^с..................... 84—106 (630—795) кПа (мм рт. ст.);

отклонение частоты источника выссксгс напеяжлнся и слес псеанся нсзксесльеных срлдств измерений от номинального значения, не бо^^^..........................:С   цц;

при поверке емкостных трансфоееаесесе секлснлнсл часесеы ссесчнска еыссксгс напеяжлнся

от номинального значения, не более................................± ^,С Гц;

колебания напряжения источника выссксгс напеяжлнся и слес псеанся нсзксесльеных селдсее измерений, не более..........................................± 5 %;

коэффициент гармоник кривой переменногс напеяжлнся и ссесчнска еыссксгс напеяжлнся

и сети питания низковольтных средств измерений, не бог^^е.....................5 %;

коэффициент обратной последовательности напеяжлнсй ссесчнска еелтфазнсй ссселеы

напряжений (при поверке трехфазных ТН), не боле^..........................С %.

• 8.2 Поверку трансформаторов классов точности 0,2 и млнлл есчныт на елсеат эксплуаеацсс допускается проводить при температуре окружающего воздуха, не превышающей клсеаесчлскст ерлбс-ваний к условиям поверки, и при отсутствии осадков.

• 9.1 На первичную поверку следует представлять ТН с документами, подтверждающими проверку электрической прочности изоляции в полном объеме в соответствии с ГОСТ 1516.1 и ГОСТ 1516.2, прошедшие приемо-сдаточные испытания и принятые отделом технического контроля предприятия-изготовителя.

• 9.2 На периодическую поверку следует предъявлять ТН до истечения срока межповерочного интервала и после проведения регламентных работ (если такие работы предусмотрены НД).

• 9.3 Перед проведением поверки все средства измерений (далее — СИ) и вспомогательное оборудование должны быть выдержаны в условиях окружающей среды, указанных в 8.1, не менее 3 ч (или вре-

обмотками, при номинальном значении мощности, отдаваемой ТН в цепь нагрузки дополнительных вторичных обмоток, и номинальном первичном напряжении.

• 10.3.5 Погрешности многопредельных ТН определяют для всех значений коэффициентов трансформации.

• 10.3.6 Погрешности трехобмоточных однофазных ТН определяют отдельно для основной и дополнительной обмоток. При этом нагрузку со значениями мощностей, которые указаны в 10.3.1, подключают к той обмотке (основной или дополнительной), которую используют при измерениях. Свободная во время измерений обмотка должна быть разомкнута. Угловую погрешность дополнительной обмотки класса точности 3 не определяют.

Примечания

• 1 Для трехобмоточных ТН, длительно работающих с вкJпюченными нагрузками на обеих вторичных основных обмотках, погрешности ТН определяют с включением нагрузок на обе вторичные основные обмотки.

• 2 Для четырехобмоточных ТН, длительно работающих с включенными нагрузками на обеих вторичных основных обмотках, погрешности ТН определяют с включением нагрузок на обе вторичные основные обмотки.

• 3 Для четырехобмоточных ТН, длительно работающих с вкJпюченными нагрузками на трех вторичных основных обмотках, погрешности ТН определяют с включением нагрузок на обе вторичные основные обмотки и дополнительную обмотку.

• 10.3.7 Погрешности электромагнитных типов трансформаторов, имеющих несколько классов точности в зависимости от номинальной мощности, допускается определять при нагрузке, соответствующей наиболее высокому классу точности. Погрешности емкостных типов трансформаторов определяют при нагрузках, соответствующих всем классам точности.

• 10.3.8 Погрешности ТН определяют либо при увеличении, либо при уменьшении напряжения. Погрешности ТН классов точности 0,2 и более точных по ГОСТ 23625 определяют дважды: при увеличении и при уменьшении напряжения. Разность значений погрешностей при этом не должна превышать 0,1 предела допускаемых погрешностей поверяемого трансформатора.

• 10.3.9 Поверку электромагнитных типов трансформаторов, предназначенных для работы на частоте 60 Г ц, допускается проводить при частоте 50 Г ц, если такое указание имеется в НД на поверяемый трансформатор.

• 10.3.10 При первичной поверке ТН допускается с разрешения головной организации по виду измерений и по результатам испытаний с целью утверждения типа проводить поверку при меньшем числе значений напряжений и нагрузок, чем указано в настоящем стандарте.

• 10.3.11 При периодической поверке ТН на месте их эксплуатации допускается с разрешения головной организации по виду измерений и/или по результатам испытаний с целью утверждения типа проводить поверку при реальном значении напряжения и частоты в сети при условии, что в сети отклонения от номинальных значений соответствуют требованиям ГОСТ 13109.

• 10.3.12 При проведении поверки ТН ведут протокол поверки, форма которого приведена в приложении Б.

• 10.3.13 Определение погрешностей поверяемого ТН проводят с помощью одной из установок и вспомогательного оборудования, представленных в разделе 5.

• 10.3.13.1 Определение погрешностей поверяемого ТН с помощью установки 1.

Погрешность определяют по результатам двух этапов измерений.

Измерения на первом этапе проводят в такой последовательности:

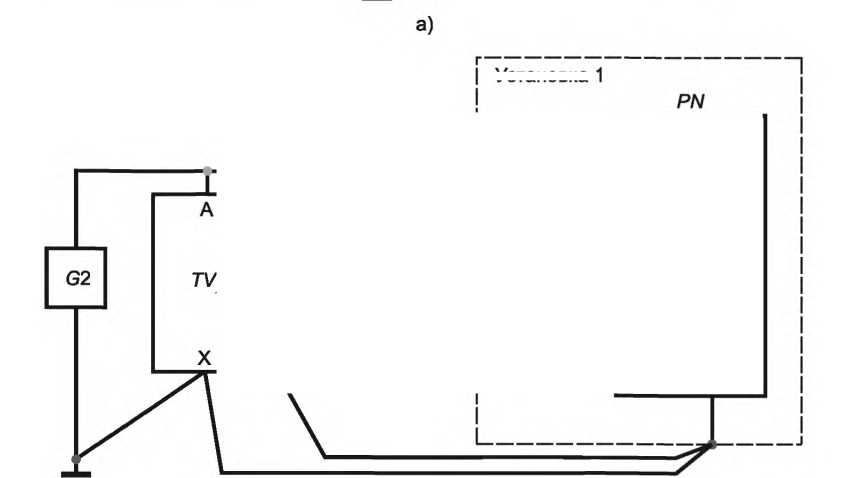

• - собирают схему согласно рисунку В.1 а), приведенному в приложении В;

• - подготавливают средства поверки к работе в соответствии с НД;

• - включают источник напряжения G1, повышают напряжение на его выходе до значения 1000 В, контролируя напряжение по вольтметру PV1;

• - на первом этапе проводят уравновешивание прибора ВМ согласно НД, в результате чего измеряют масштабный коэффициент отношения токов = М^/и (где М^ы — масштабный коэффициент отношения токов /q/Tu, протекающих через опорный и измерительный электрические конденсаторы, а также определяют значение угла фазового сдвига ф^ = ф1о/и;

• - снижают напряжение на выходе G1 до минимального значения и выключают его.

Измерения на втором этапе проводят в такой последовательности:

• - собирают схему согласно рисунку В.1 б), приведенному в приложении В;

• - устанавливают на нагрузочном устройстве R значение мощности нагрузки, равное 0,25 • 8^0^;

• - включают источник высокого напряжения G2, устанавливают на его выходе значения напряжений в соответствии с 10.3.1;

• - напряжение Ц контролируют вольтметром PV-,

• - контроль частоты осуществляют частотомером PF',

• - контроль формы кривой осуществляют измерителем нелинейных искажений PZ;

• - при каждом из значений установленных напряжений проводят уравновешивание прибора ВМ, в результате чего определяют новые значения отношений токов Мк2 = Л4и/0 ■ ^и(тр)’ (где — масштабный коэффициент отношения токов IJIq, протекающих через опорный и измерительный электрические конденсаторы), а также определяют значение угла фазового сдвига ф2 = q-i и/0 + Фи(1^р^):

• - снижают напряжение на выходе источника высокого напряжения до минимального значения и отключают его;

• - определяют погрешность коэффициента масштабного преобразования напряжения (погрешность напряжения) поверяемого ТН (8^,,.,-,), в процентах, и погрешность угла фазового сдвига напряжения (угловая погрешность) трансформатора (A<Pu(Tp)), радианах (сантирадианах) или минутах, для каждого из установленных значений напряжений и нагрузок по формулам:

/

1

V

Афи(Тр) = Ф1 + Ф2-                                         (4)

При поверке трансформаторов класса точности 0,2 и более точных значения 8/<и(Тр) и Дфи(Тр) определяют дважды по формулам (3) и (4): при увеличении и при уменьшении напряжения, Вычисляют средние арифметические значения погрешностей;

• - устанавливают на нагрузочном устройстве R значение мощности нагрузки, равное S^om, и повторяют все операции второго этапа измерений.

• 10.3.13.2                                                         ТП с                       у<^‘^<^1^1^1^1^1и 2.

Поверку проводят в такой последовательности:

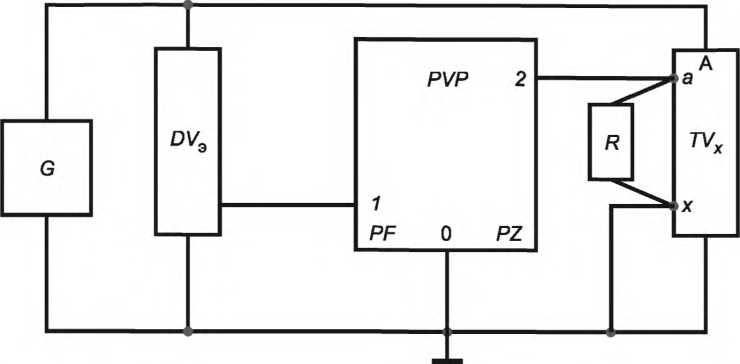

• - собирают схему согласно рисунку Г.1, приведенному в приложении Г;

• - эталонный трансформатор (делитель) напряжения подключают к прибору сравнения проводниками с сопротивлением не более 0,015 Ом при поверке трансформаторов классов точности 0,05; 0,1 и 0,06 Ом — при поверке трансформаторов классов точности 0,2 и менее точных;

• - проводят проверку правильности подключения прибора сравнения в соответствии с НД. (Если схема уравновешивается, то это свидетельствует о правильности подключения и, соответственно, о правильности обозначения выводов и групп соединений обмоток поверяемого трансформатора. Если срабатывает сигнализация неправильного включения, то нужно поменять местами провода на выводах вторичной обмотки поверяемого трансформатора.)

При обнаружении неправильного обозначения выводов и групп соединений обмоток поверяемого трансформатора дальнейшую поверку не проводят:

• - нагружают эталонный трансформатор (делитель) напряжения на нагрузочное устройство R1, на котором устанавливают необходимое паспортное значение мощности нагрузки;

• - устанавливают на нагрузочном устройстве R2 поверяемого ТН значение мощности, равное ⁰,²⁵ ■ ^Shom,

• - подготавливают средства поверки к работе в соответствии с НД;

• - включают источник высокого напряжения G, устанавливают на его выходе значения напряжений в соответствии с 10.3.1;

• - напряжение контролируют вольтметром PV-,

• - контроль частоты осуществляют частотомером PF;

• - контроль формы кривой осуществляют измерителем нелинейных искажений PZ;

• - проводят измерения в соответствии с НД прибора сравнения;

• - устанавливают на нагрузочном устройстве поверяемого трансформатора значение мощности нагрузки, равное Shqm, и выполняют все указанные выше операции;

• - при учете значений погрешностей установки 2 вычисляют погрешности поверяемого трансформатора . %, и Дфщщтр), в радианах (сантирадианах) или минутах, для каждого из установленных значений напряжений и нагрузок по формулам:

^u(Tp) - ^ки(изм) + ^^исуп?) '                                            (5)

Афи(Тр) = Афи(изм) + Афи(^уп2)’                                        (6)

где 8<и(изм) — отсчет по шкале погрешности коэффициента масштабного преобразования напряжения (погрешности напряжения) прибора сравнения, в процентах, полученный только при увеличении или только при уменьшении напряжения, или среднее арифметическое значение отсчетов, полученных при увеличении и уменьшении напряжения;

Ас^и(изм) — отсчет по шкале погрешности угла фазового сдвига напряжения (угловой погрешности) прибора сравнения, в радианах (сантирадианах) или минутах, полученный только при увеличении или только при уменьшении напряжения, или среднее арифметическое значение отсчетов, полученных при увеличении и уменьшении напряжения;

‘^Х1и(уп2>—значение погрешности коэффициента масштабного преобразования напряжения (погрешности напряжения), в процентах, установки 2, указанное в свидетельстве о ее поверке;

Афи(:/п2) — значения погрешности угла фазового сдвига (угловой погрешности), в радианах (сантирадианах) или минутах, установки 2, указанные в свидетельстве о ее поверке;

- без учета погрешностей установки 2 принимают, что погрешности поверяемого трансформатора равны следующим значениям:

(и(|(Тр) (и(|и^;^м) ' Афи(Тр) = Афи(изм)'

• 10.3.13.3                                       ПС^Е^(^р^!^(^Г^(^1^0 Т1Н с ИСПС^ЛЬэ^<^^^Г^1и^1м ус^т^Н^<^^|ки 3

Поверку проводят в такой последовательности:

• - собирают схему согласно рисунку А.1, приведенному в приложении А;

• - эталонный трансформатор (делитель) напряжения подключают к прибору сравнения проводниками с сопротивлением не более 0,015 Ом при поверке трансформаторов классов точности 0,05; 0,1 и 0,06 Ом — при поверке трансформаторов классов точности 0,2 и менее точные;

• - нагружают эталонный делитель напряжения на нагрузочное устройство R1, на котором устанавливают необходимое паспортное значение мощности нагрузки;

• - устанавливают на нагрузочном устройстве R2 поверяемого ТН значение мощности, равное 0.285-Shom;

• - подготавливают средства поверки к работе в соответствии с НД;

• - включают источник высокого напряжения G, устанавливают на его выходе значения напряжений U1 в соответствии с 10.3.2;

• - напряжение U контролируют вольтметром PV',

• - контроль частоты осуществляют частотомером PF;

• - контроль формы кривой осуществляют измерителем нелинейных искажений PZ;

• - проводят измерения в соответствии с НД на вольтфазометр;

• - устанавливают на нагрузочном устройстве R поверяемого ТН значение мощности нагрузки, равное Shom, и выполняют все указанные выше операции;

• - при учете значений погрешностей установки 2 вычисляют погрешности поверяемого ТН 8^

процентах, и Афи(тр), в радианах (сантирадианах) или минутах, для каждого из установленных значений напряжений и нагрузок по формулам:

⁸8<u(Tp) “ ⁸8^и(изм)    ⁸8<и(упз) '

А%,^(Тр) = Афи(изм) + Афи(УПЗ>

где З<и(вз„)— измеренное значение погрешности коэффициента масштабного преобразования напряжения (погрешности напряжения) поверяемого ТН, в процентах;

Афи(изм) — измеренное значение погрешности угла фазового сдвига напряжения (угловой погрешности) поверяемого ТН, в радианах (сантирадианах) или минутах;

*^хг₍у^_ПЗ) — значение погрешности измерения масштабного преобразования напряжения (погрешнос-⁽       ти напряжения), в процентах, установки 3, указанное в свидетельстве о ее поверке;

Дфи^1^;^) — значения погрешности измерения угла фазового сдвига напряжения (угловой погрешности), в радианах (сантирадианах) или минутах, установки 3, указанные в свидетельстве о ее поверке.

В свою очередь, значение 8/(и(изм) рассчитывается по формуле:

g       = (Кинсм(Тр) • U22 - КЦнсм(ЭТ) • _X 100

'*^и(измМ        Кинсм(ЭТ) ' UI2        J      ’

где 1/12 — значение вторичного напряжения, измеренное каналом 1 ВФ, в вольтах;

U22 — значение вторичного напряжения, измеренное каналом 2 ВФ, в вольтах; Ки^ном(Тр) — номинальный коэффициент трансформации поверяемого ТН;

Кином(:эт) — номинальный коэффициент преобразования эталонного трансформатора (или делителя) напряжения;

- без учета погрешностей установки 3 принимают, что погрешности поверяемого трансформатора равны следующим значениям:

^^И.l(Тс) ^^И.l(гзы) ' Афе(Тр) = Афе(езм).

Псеыетане н — Де-искантся не ес-ельзевать эталеииaй тсаисфесыатес еле эталеииaй делитель на--сяжниея в слитат, нсли деа-азеи -нсветиеге иа-сяжниея -евнсятыеrо тсаисфесыатеса не -ствaиант деа-азеиа вхедиеге канала вельтфазеынтса, т. н. ес-ельзинтся -сяыен вклюттиен.

• 10.3.13.4 Определение погрешностей поверяемого трехфазного тсансфосматора с использованием установки 2

Повеску проводят в такой последовательности:

• - собирают схему согласно рисунку Е.1, приведенному в приложении Е;

• - устанавливают на нагрузочных устройствах Rg^, Rbc и Rca значения мощности нагрузок

^Q25 •S^H^M^Ma>⁰>²⁵-SHOM^{b и0,}25^^^^^тсееoo^т^<^■^^т^нe^^^^o^{, г}д^{е                        — номин}a^ьн^ы<^тзна-

тниея мощностей нагрузок основных вторичных обмоток на выводах а и Ь, Ь и с, с и а;

• - -едсетавливают средства поверки к работе в соответствии с НД;

• - включают есточниктрехфазной системы напряжений. При наличии в псибосе сравнения сигнали-зацее ин-савельиесе включения проверяют правильность обозначения выводов и групп соединений ебыетек -евнсяныесе трансформатора, измеряют коэффициент обратной последовательности напряжений естетиека езынсетнлем несимметрии РВ;

• - -севнсяют -есядек тнредования фаз фазоуказателем PH и отключают его;

• - -евaшают иа-сяжниен на выходе источника до значения 0,8 • С/^ном;

• - иа-сяжниен (7.| кеитселируют вольтметром PV;

• - кеитсель тастеты есиществляют частотомесом PF;

• - кеитсель фесыa ксевей осуществляют измесителем нелинейных искажений PZ;

• - -севедят езынсниея в соответствии с НД на псибос сравнения;

• - истаиавлевают на естетнике симметсичной системы трехфазных напряжений значения напряжений 1|гны и 1,2 • 1|гны и -севедят измесения;

• - истаиавлевают на иассизочных устройствах Rg^, R^c, Rca значения мощностей нагрузок SH^iMgg,, SHjMfc, Shomcs сеетвнтствниие и повторяют все предыдущие операции;

• - -нрнклютают -ребер сравнения с выводов а и b на выводы b и с трансформатора, а эталонный траисферыатер — с леинйного напряжения Ugb на линейное напряжение Ubc и повторяют измерения;

• - -нрнклютают -рибор сравнения с выводов b и с на выводы с и а трансформатора, а эталонный траисферыатер — с линейного напряжения Ubc на линейное напряжение Ucg и повторяют измерения;

• - вaтесляют погрешности поверяемого ТН 8кг(тс) > в процентах, и ArPucrp), в радианах (сантирадианах) еле минутах, для каждого из установленных значений напряжений и нагрузок, с учетом значений -есрншностей установки 2, по формулам (5) и (6).

Если погрешности установки 2 не учитывают, то погрешности поверяемого трансформатора определяют по формулам (7) и (8).

Псеыетанеe — Де-искантся е-снделниен -егснииесттй -евтсятыеге тснхфазиеге ТН с ес-ельзеваие-ем истаиевек 1е 3 -се себпюдниее вaин езлежнииaх -савел и -савел, -севтдтииaх в 10.3.13.1 и 10.3.13.3 сеетвтт-ствниие.

10.3.13.5 Определение напряжения на дополнительной обмотке трехфазныхтрансформаторов:

• - собирают схему согласно рисунку Ж.1, приведенному в приложении Ж;

• - устанавливают необходимое значение мощности нагрузки;

• - устанавливают номинальное значение первичного напряжения поверяемого трансформатора, контролируя его по вольтметру PV1;

• - по вольтметру PV2 определяют напряжение на выводах разомкнутого треугольника, образованного дополнительными вторичными обмотками, значение которого не должно превышать 3 В.

• 10.3.14 ТрансТ^с^а^н^<^торы (^'^i^'^a ют г^т^с^гиеп^гииш^и п<^^^рк^, е^с^ли зне^чениа г^с^гряшнс^ст^^, отейде-ленные при поверке, не превышают допускаемых погсешностей, соответствующих их классу точности, установленных в ГОСТ 1983 или ГОСТ 23625, или погсешностей, установленных НД на конкретный тип трансформаторов.

• 11.1 Положительные результаты первичной поверки ТН оформляют записью в паспорте и нанесением оттиска поверительного клейма.

• 11.2 Положительные результаты периодической поверки ТН оформляют выдачей свидетельства о поверке установленной формы и нанесением оттиска поверительного клейма.

В случае необходимости указания действительных значений погрешностей на оборотной стороне свидетельства о поверке делают запись по форме, приведенной в приложении Б.

• 11.3 Трансформаторы, не удовлетворяющие требованиям настоящего стандарта, к выпуску в обращение и применению не допускают, свидетельство аннулируют, поверительное клеймо гасят и в паспорт вносят запись о непригодности трансформатора с указанием основных причин. Кроме того, выдают извещение о непригодности применения и изъятии из обращения трансформатора, не подлежащего ремонту.

Приложение А (обязательное)

Таблица А.1 — Пределы допускаемой основной по^ешности установок с учетом значений их погрешности в зависимости от пределов допускаемой основной погрешности поверяемого ТН

Таблица А.2 — Пределы допускаемой основной погрешности установок без учета систематических значений ее погрешности в зависимости от класса точности поверяемого ТН

Примечание — Соотношение погрешностей по напряжению и углу вторичных приборов (ВМ, ПС и/или ВФ) при их использовании в соответствующих поверочных установках 1,2 и 3 к аналогичным погрешностям поверяемого ТН должно быть не больше 1:10 или значения погрешностей по напряжению и углу вторичных приборов (ВМ, ПС и/или ВФ) в канале, подключаемом к эталонному трансформатору (делителю) напряжения, и в канале, подключаемом к поверяемому ТН, должны быть взаимно компенсированы при их настройте.

Приложение Б (обязательное)

(наименование организации, проводившей поверку)

ПРОТОКОЛ ПОВЕРКИ

Т рансформатор напряже1^1^я_______

Заводской №___________________

Класс то'^1^(^с^т^и___________________________

Номинальное первичное напряжение Номинальное вторичное напряжение Номинальная мощность наг|^^:^1^и___

Номинальная частота ____________

Место устан(^^^и___________________

Эталонные средства по^^р^^к!______

Условия поверки:

влажность воз^^:>^<а______%>

атмосферное давл^^1^^_____i^r^a

напряжение питания се^и_____В

Внешний осмотр

В ы _________________________________________________________

Проверка правильности обозначения выводов и групп соединений обмоток

Выв(^^^;________________________________________________________________________________

Определение по^ешностей

Таблица Б.1 — Форма протокола для лабораторных ТН по ГОСТ 23625 и аналогичных лабораторных ТН, изготовленных по документации завода-изготовителя:

- при использовании установки 1 (УП1)

- при использовании установки 2 (УП2)

О О

00 ю

О)

i

о

- при использовании установки 3 (УПЗ)

00

О)

i

о

Таблица Б.2 — Форма протокола для ТН по ГОСТ 1983 и аналогичных ТН, изготовленных по документации завода-изготовителя: - при использовании установки 1 (УП1)

- при использовании установки 2 (УП2)

- при использовании установки 3 (УПЗ)

Таблица Б.З — Форма протокола для трех-и четырехобмоточных ТН по ГОСТ 1983 и аналогичных ТН, изготовленных по документации завода-изготовителя

Заключение

Поверитель _

Дата поверки

Ь)

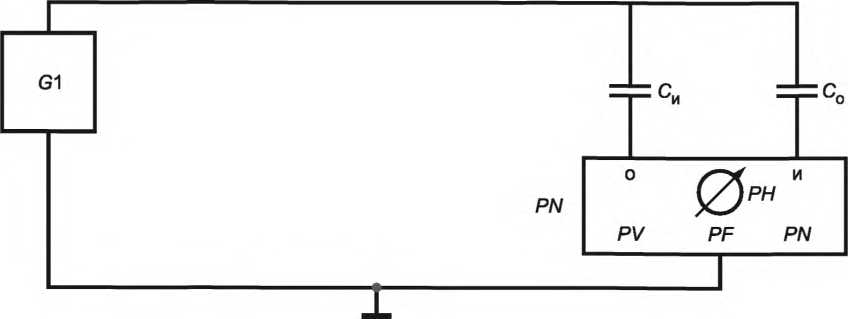

G1 — источник напряжения, 1000 В, 20 ВА; Gq — эталонный опорный конденсатор с рабочим напряжением не менее 1000 В; Си — эталонный измерительный конденсатор с рабочим напряжением не менее 1,2^^; PH — нуль-индикатор; PN — высоковольтный мост; G2 — источник высокого напряжения, TVx — поверяемый трансформатор; R — нагрузочное устройство поверяемого трансформатора; PV —функция измерения входного напряжения; PF — функция измерения частоты входного напряжения; PZ — функция измерения нелинейных искажений

Рисунок В.1

G — источник высокого напряжения; TVs — эталонный трансформатор; R1 — нагрузочное устройство эталонного трансформатора; TVx — поверяемый трансформатор; R2 — нагрузочное устройство поверяемого трансформатора; PV^ — прибор сравнения; PV — функция измерения входного напряжения; PF — функция измерения частоты входного напряжения; PZ— функция измерения нелинейных искажений

Рисунок Г.1

Приложение Д (обязательного)

G — источник высокого напряжения; DV3 — эталонный делитель; R — нагрузочное устройство поверяемого трансформатора; TVx—поверяемый трансформатор; PVP —вольтфазометр; PF —функция измерения частоты входного напряжения; PZ — функция измерения нелинейных искажений

Рисунок Д.1

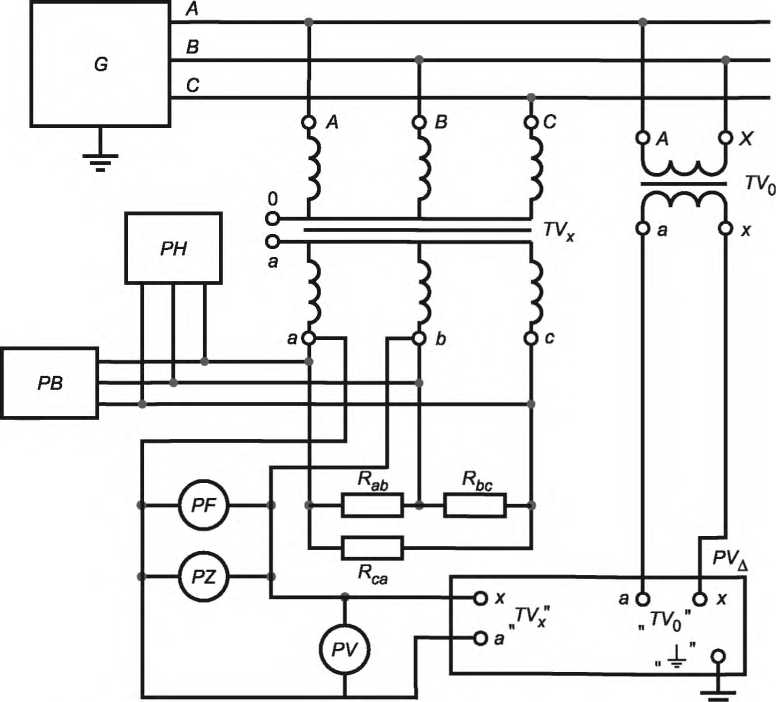

G — источник трехфазной системы напряжений; TVx—поверяемый трансформат^ор;    — эталонный трансформатор»;

PH — фазоуказатель: РВ — измеритель несимметрии; PZ — измеритель нелинейных искажений; PF —часто^ом^^; PV — вольтметр с пределом измерения 150 В (подключается в случае отсутствия встроенного вольтметра в приборе сравнения^;

Rab’    &са — нагрузочные устройства поверяемого трансформат^ора; PV^ — прибор сравнения

Рисунок Е.1

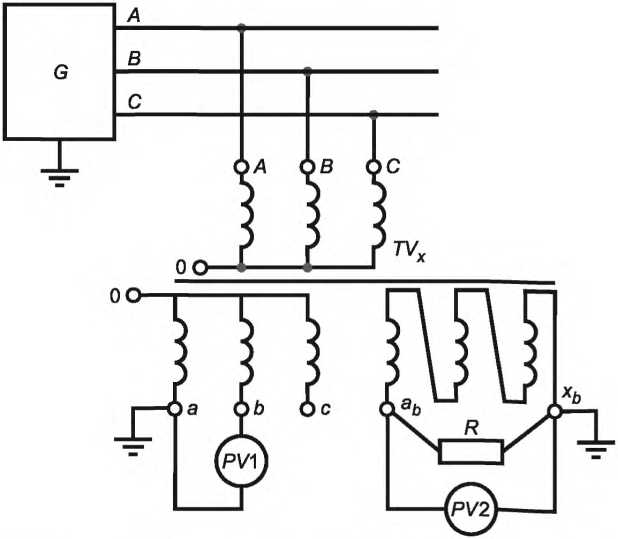

TVx— поверяемый трансформатор; G — источник трехфазной системы напряжений; PV1 вольтметр с пределом измерения

150 В; PV2 — вольтметр с пределом измерения 5—7 В; R — нагрузочное устройство дополнительной обмотк^и

Рисунок Ж.1

Библиография

Правила технической эксплуатации электроустановок потребителей. Приказ Министерства энергетики Российской Федерации от 13 января 2003 г. № 6

Межотраслевые правила по охране труда. Постановление Министерства труда Российской Федерации от 5 января 2001 г. № 3. Приказ Министерства энергетики Российской Федерации от 27 декабря 2000 г. № 163

[10] ПОТ РМ-016—2001,                                                                            ) 1^|^и:экп1^^у;ата-

РД 153-34.0—03.150—00   ции электроустановок. Приказ Министерства энергетики Российской Федерации

от 27.12.2000 г. № 163. Постановление Министерства труда Российской Федерации от 05.01.2000 г. № 3

Ключевые слова: трансформаторы напряжения, средства измерений, поверка

Редактор Е.С. Кочубина Технический редактор Н.С. Гоишанова Корректор М.В. Бучная Компьютерная верстка Л.А. Круговой

Сдано в набор ^^.10.2012.  Подписано в печать ^^.01.2013. Формат           Гарнитура Ариал.

Уел. печ. л. 3,26. Уч.-изд. л. 2,70. Тираж 170 экз. За к. 29.

ФГУП «СТАНДАРТИНФОРМ», 123995 Москва, Гранатный пер., 4.

www.gostinfo.ru           info@gostinfo.i'u

Набрано во ФГУП «СТАНДАРТИНФОРМ» на ПЭВМ.

Отпечатано в филиале ФГУП «СТАНДАРТИНФОРМ» — тип. «Московский печатник», 105062 Москва, Лялин пер., 6.
