Федеральное государственное унитарное предприятие Всероссийский научно-исследовательский институт метрологической службы (ФГУП «ВНИИМС»)

УТВЕРЖДАЮ

СИ ВНИИМС

В.Н.Яншин

2005 г.

Комплексы измерительно-вычислительные

для систем автоматического управления и регулирования Series 5.

Методика поверки.

Г.р. № 19947-05

напряжения и силы постоянного тока, сопротивления

от термопар

сигналов от термопреобразователей сопротивления

сигналов силы постоянного тока

ОБЩИЕ ПОЛОЖЕНИЯ И ОБЛАСТЬ РАСПРОСТРАНЕНИЯ

Настоящий документ распространяется на измерительные каналы (далее - ИК) комплексов измерительно-вычислительных для систем автоматического управления и регулирования Series 5 и устанавливает требования к методике их первичной и периодической поверок (для ИК, используемых в сферах, подлежащих государственному метрологическому контролю и надзору) или калибровки на предприятиях в России.

  • 2 ОПЕРАЦИИ ПОВЕРКИ

Перечень операций, которые выполняют при поверке ИК, приведен в таблице 1. Таблица 1

Наименование операции

Обязательность проведения

при поверке

Номер пункта настоящей рекомендации

первичной

периодической

1 Внешний осмотр

Да

Да

2 Проверка электрической прочности и сопротивления изоляции

Да

Да 1

3 Опробование

Да

Да

4 Проверка основной погрешности каналов измерения сигналов напряжения или силы постоянного тока, сопротивления

Да

Да

5 Проверка основной погрешности каналов измерения сигналов от термопар

Да

Да

6 Проверка основной погрешности каналов измерения сигналов от термопреобразователей сопротивления

Да

Да

7 Проверка основной погрешности каналов воспроизведения сигналов силы постоянного тока

Да

Да

8 Проверка основной погрешности каналов измерения мощности

Да

Да

9 Проверка погрешности каналов линейного и углового перемещения 2

Да

Да

10 Проверка основной погрешности каналов измерения частоты периодических сигналов

Да

Да

Примечания

1 При периодической поверке выполняют только проверку сопротивления изоляции.

2 Допускается поверка ИК перемещения непосредственно на объекте. При этом учитывают реальные условия поверки всех компонентов ИК.

  • 3 СРЕДСТВА ПОВЕРКИ

При проверке погрешности ИК должны использоваться эталоны и вспомогательные средства измерений, удовлетворяющие указанным ниже требованиям и имеющие действующие свидетельства о поверке.

  • 3.1 При проверке электрической прочности и сопротивления изоляции рекомендуется использовать:

- установку УПУ-10;

- мегомметры М 4100/1, 2, 3.

  • 3.2 Допускаемая погрешность эталонов, в условиях поверки, используемых для воспроизведения сигналов, подаваемых на входы проверяемых ИК, и для измерения выходных сигналов ИК, для каждой проверяемой точки не должна превышать 0,2 предела допускаемой погрешности проверяемого ИК в условиях поверки.

  • 3.3 При проверке погрешности ИК аналого-цифрового преобразования, на вход которых поступают сигналы напряжения или силы постоянного тока, в качестве эталона для задания входного сигнала используют калибратор напряжения или силы постоянного тока, например В1-13, В1-28 или им подобные.

  • 3.4 При проверке погрешности ИК  аналого-цифрового  преобразования,

предназначенных для работы с преобразователями сопротивления или термопреобразователями сопротивления, в качестве эталона для задания входного сигнала используют магазин сопротивлений, например Р327, МСР-60М или им подобные.

  • 3.5 При проверке погрешности ИК  цифро-аналогового  преобразования,

предназначенных для воспроизведения сигналов силы постоянного тока, в качестве эталона для измерений выходного сигнала используют амперметр, например калибратор-вольтметр универсальный В1-28 или подобный.

  • 3.6 При проверке погрешности ИК, предназначенных для преобразования частоты периодических сигналов, в качестве эталонов используют синтезатор частоты Ч6-58; частотомер электронно-счетный Ч3-38, генератор импульсов Г5-60 или им подобные.

  • 3.7 Для измерений температуры в точке подсоединения холодного спая термопары в качестве эталона используют термометр с абсолютной погрешностью не более 0,1°С, например ТЛ-4 или подобный.

  • 3.8 При проверке погрешности ИК линейного перемещения в качестве эталона используют штангенциркуль ТТТТЦТ-Т 0-250 мм ГОСТ 166-89 с абсолютной погрешностью не более 0,05 мм для диапазонов: ± 76,2 мм, ± 50,8 мм, ± 25,4 мм, ± 12,7 мм, и штангенциркуль ТТТ-Т 0 -600 мм ГОСТ 166-89 с абсолютной погрешностью не более 0,5 мм для диапазонов: ± 254 мм, ± 127 мм или им подобные.

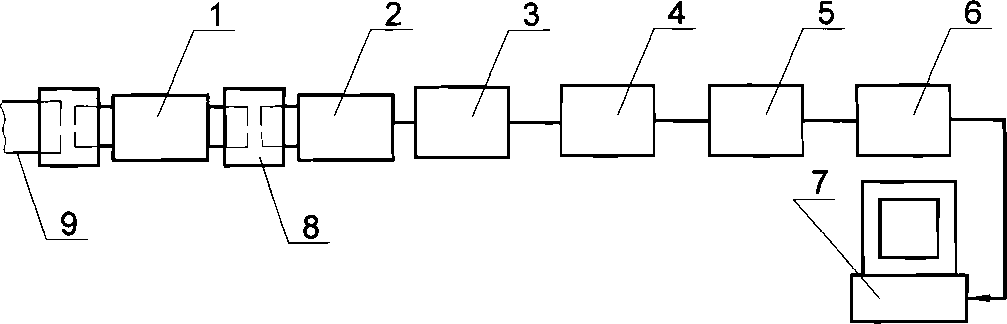

  • 3.9 При проверке погрешности ИК углового перемещения в качестве эталона используют датчик углового перемещения типа ЛИР-119А с абсолютной погрешностью не более 7 угловых минут или ему подобный. Для соединения эталонного датчика угловых перемещений с валом сервомотора и поверяемого датчика угловых перемещений используются муфты ЛИР 801, обеспечивающие несоосность поверяемого датчика, эталона, и ротора сервомотора не более 0,2 мм, или им подобные.

  • 3.10 При проверке погрешности ИК, предназначенных для измерения мощности в качестве эталонов для задания входных сигналов используют средства измерений, указанные в МИ 1570-86 «ГСИ. Преобразователи измерительные тока, напряжения, мощности, частоты аналоговые. Методика поверки».

  • 3.11  Контроль внешних условий при поверке в рабочих условиях должен осуществляться СИ, абсолютное значение погрешности которых в этих условиях не выходит за пределы ±5 % от значения контролируемой влияющей величины, соответствующего нормальным условиям.

Примечания

  • 1 При невозможности выполнения соотношения «1/5» допускается использовать эталоны с упомянутым соотношением до «1/3» и вводить контрольный допуск на погрешность проверяемого измерительного канала, равный 0,8 от допускаемых значений границ его погрешности.

  • 2 Допускается использовать другие эталонные средства измерений, если они удовлетворяют требованию п.3.2.

  • 3 Дискретность регулирования сигналов от эталонов, подаваемых на входы ИК, и разрешающая способность эталонов при измерении аналоговых сигналов на выходах ИК, не должна превышать 0,3 номинальной ступени квантования поверяемого ИК.

  • 4 Перечисленные выше средства измерений должны работать в условиях, оговоренных в соответствующей эксплуатационной документации.

  • 4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

    • 4.1 К поверке ИК допускают лиц, освоивших работу с комплексом и используемыми эталонами, изучивших настоящую рекомендацию, аттестованных в соответствии с ПР 50.2.012-94 "ГСИ. Порядок аттестации поверителей средств измерений" (данное требование не распространяется на калибровку).

5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

При проведении поверки необходимо соблюдать требования безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей и правилами техники безопасности при эксплуатации электроустановок потребителей» (изд. 3), ГОСТ 12.2.007.0-75, ГОСТ 12.1.019-80, ГОСТ 22261-94, указаниями по безопасности, изложенными в руководстве по эксплуатации на комплексы, применяемые эталоны и вспомогательное оборудование.

6 УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ
  • 6.1 Перед началом поверки поверитель должен изучить руководство по эксплуатации поверяемого комплекса, эталонов и других технических средств, используемых при поверке, настоящую методику поверки, правила техники безопасности и строго их соблюдать.

  • 6.2 Перед экспериментальной проверкой погрешности ИК все измерительные компоненты, используемые эталоны и вспомогательные технические средства должны быть подготовлены к работе в соответствии с указаниями эксплуатационной документации на эти средства измерений.

  • 6.3 При поверке в рабочих условиях ИК значения влияющих величин, оказывающих существенное влияние на погрешность измерительных компонентов комплексов Series 5, подлежат экспериментальному определению непосредственно перед проверкой погрешности ИК. Эти значения заносят в протокол и используют для расчета пределов допускаемых значений погрешности ИК в условиях поверки (п. 6.8), служащих критерием пригодности ИК.

Погрешность измерения влияющих величин не должна выходить за пределы, указанные в п. 3.11.

  • 6.4 Условия окружающей среды, сложившиеся на момент поверки ИК каждого измерительного компонента на месте эксплуатации не должны выходить за пределы рабочих условий применения, указанных в НД на соответствующие измерительные компоненты.

  • 6.5 Обследование условий работы ИК комплекса и их измерительных компонент проводится

- при проведении первичной поверки на месте эксплуатации комплексов после монтажа и опытной эксплуатации,

- при периодической поверке, если условия поверки отдельных измерительных компонентов из состава ИК изменились настолько по сравнению с предыдущей поверкой, что эти изменения могут вызывать существенное изменение погрешности ИК (более чем на 20 %) по сравнению со значением, подтвержденным при предыдущей либо первичной поверке.

Проводится обследование климатических условий и сети питания, параметров вибрации в помещениях, где размещены измерительные компоненты ИК комплекса.

  • 6.6 Если условия поверки не претерпели существенных изменений, в качестве предельно допускаемого значения погрешности ИК допускается использовать значение, рассчитанное при предыдущей поверке либо при первичной поверке.

При обнаружении заметных изменений условий эксплуатации измерительных компонентов ИК по сравнению с первичной или предыдущей поверкой проводят уточняющее обследование условий работы измерительных компонентов ИК комплекса по п.6.5 и оценивают границу допускаемых значений погрешности канала в этих условиях в соответствии с указаниями п. 6.8.

  • 6.7 Перед экспериментальной проверкой погрешности ИК все измерительные компоненты состава ИК и используемые эталоны должны быть подготовлены к работе в соответствии с указаниями эксплуатационной документации на них.

  • 6.8 По завершении обследования условий работы измерительных компонентов ИК комплекса оценивают границу допускаемых значений погрешности каждого ИК в этих условиях.

    • 6.8.1 Приводят форму представления основных и дополнительных погрешностей измерительных компонентов к единому виду (приведенная, относительная, абсолютная, по входу или выходу ИК.

    • 6.8.2 Для каждого измерительного компонента ИК рассчитывают предел допускаемых значений погрешности в реальных условиях поверки (см. РД 50-453-84) путем учета основной и дополнительных погрешностей от влияющих факторов на момент поверки, оцененными в соответствии с п.6.3.

Предел допускаемых значений погрешности Лси измерительного компонента в реальных условиях поверки вычисляют по формуле 1:

Лси = Ло + EAi ,      (1)

i =1

где Ло - предел допускаемых значений основной погрешности измерительного компонента;

Л,  - предел допускаемой дополнительной погрешности измерительного

компонента от i-го влияющего фактора в реальных условиях поверки при общем числе n учитываемых влияющих факторов.

  • 6.8.3 Для каждого ИК рассчитывают границы, в которых c вероятностью равной 0,95 должна находиться его погрешность Лик в реальных условиях поверки, по допускаемому значению погрешности измерительных компонентов п. 6.8.2.

Для ИК, номинальная функция преобразования которых линейна, расчет выполняют по формуле 2:

Л ик = 1,2 ■ £(л cj,       (2)

V J=1

где Лсщ - предел допускаемых значений погрешности j-го измерительного компонента в реальных условиях поверки;

k - число измерительных компонентов, входящих в состав ИК.

Примечание: В настоящей метоДике границы интервала Лик, в котором с вероятностью 0,95 должна находиться погрешность ИК (ЭИК), для упрощения методики поверки принимаются за пределы допускаемой погрешности ИК (ЭИК) в фактических условиях поверки.

7 ПРОВЕДЕНИЕ ПОВЕРКИ
  • 7.1 Внешний осмотр

При проведении внешнего осмотра должно быть установлено:

- комплектность комплекса,

- соответствие маркировки требованиям, предусмотренным эксплуатационной документацией,

- отсутствие механических повреждений, коррозии, нарушения покрытий, надписей, отсутствие других дефектов.

  • 7.2 Проверка электрической прочности и сопротивления изоляции

Испытания по данному пункту проводятся по ГОСТ 22261.

  • 7.3 Опробование

Опробование проводится в соответствии с указаниями руководства по эксплуатации на комплекс.

  • 7.4 Проверка основной погрешности каналов измерения сигналов напряжения или силы постоянного тока, сопротивления

    • 7.4.1 Проверка основной погрешности по данному пункту выполняется с использованием схем и рекомендаций руководства по эксплуатации (РЭ) на соответствующие ИК, а также таблиц, составленных по форме таблицы 2.

Таблица 2

Диапазон изменений входного сигнала ИК, мА/В/Ом: IH/UH/RH =   ,   IB /UB /RB =   ;

Пределы допускаемой основной приведённой погрешности, %: y=

Пределы допускаемой основной абсолютной погрешности, мА/В/Ом: Да =

Проверяемая точка

Х мА/В/Ом

Yi, мА/В/Ом

Дй, мА/В/Ом

Заключение

i

% от диапазона входного сигнала

1

5

2

25

3

50

4

75

5

95

Примечания:

  • 1  IH, IB; UH, UB ; RH, RB - соответственно нижняя и верхняя границы Диапазона изменений входного сигнала силы постоянного тока/ напряжения постоянного тока/ сопротивления;

Xi - значение в мА/В/Ом подаваемого входного сигнала;

Yi - показание на мониторе на выходе ИК, выраженное в единицах входного сигнала;

  • 2  Если показания на мониторе выражены в физических единицах измеряемого параметра, значения Xi, Д, Да Должны быть выражены в тех же физических еДиницах.

  • 7.4.2 Для каждой проверяемой точки i = 1,...,5 выполняют следующие операции:

- устанавливают на входе поверяемого канала значение входного сигнала Xi силы (напряжения, сопротивления) постоянного тока от калибратора тока (напряжения, магазина сопротивлений) и делают не менее 4-х отсчётов Yi на выходе ИК;

- за оценку абсолютной погрешности Aai ИК в i-й проверяемой точке принимают значение, вычисляемое по формуле:

Лai = max { |Yi - Xi| }, здесь Yi выражено в единицах подаваемого входного сигнала.

Если хотя бы в одной из проверяемых точек выполняется неравенство |А а1| > |Да| поверяемый ИК бракуют, в противном случае признают годным.

  • 7.5 Проверка основной погрешности каналов измерения сигналов от термопар

    • 7.5.1 Проверка основной погрешности по данному пункту выполняется с использованием схем и рекомендаций РЭ на соответствующий ИК, а также таблиц, составленных по форме таблицы 3.

Таблица 3

Тип термопары___________

Диапазон изменений входного сигнала, °C: Тн= ,Тв=    .

Температура холодного спая Тхс, °C:

Пределы допускаемой основной абсолютной погрешности, °C: Аа =

Проверяемая точка

ъ,°е

Uxi, мВ

Yi, °С

А °С ai

Заключение

i

% от диапазона входного сигнала

1

5

2

25

3

50

4

75

5

95

Примечание:

Тн и Тв - соответственно нижняя и верхняя границы Диапазона изменений вхоДного сигнала термопары в градусах Цельсия;

Ti - значение температуры и соответствующее ей (по таблицам ГОСТ Р 8.585-2001 Для Данного типа термопары) значение Uxi поДаваемого вхоДного сигнала, выраженное в милливольтах;

Yi - показания на мониторе на выхоДе ИК в граДусах Цельсия.

  • 7.5.2 Проверку погрешности проводят в следующей последовательности:

  • - записывают для каждой проверяемой точки в столбец «Ti» значение температуры в градусах Цельсия (для данного типа термопары);

  • - по таблицам ГОСТ Р 8.585-2001 находят напряжение их/, соответствующее значению температуры в i-ой проверяемой точке;

  • - термометром с погрешностью не более 0,1 °С измеряют температуру Тхс вблизи места подключения холодного спая термопары;

  • - рассчитывают входной сигнал Uxi в милливольтах для каждой проверяемой точки по формуле: Uxi = U»'- Ute.c, где Ute.c. - напряжение, соответствующее температуре холодного спая (по таблицам ГОСТ Р 8.585);

  • - устанавливают на входе поверяемого канала значение Uxi напряжения постоянного тока от калибратора напряжения и делают не менее 4-х отсчётов Yi на выходе ИК;

  • - за оценку абсолютной погрешности Аа ИК в i-й проверяемой точке принимают значение, вычисляемое по формуле:

Аai = max { |Yi - Т }, здесь Yi выражено в градусах Цельсия.

Если хотя бы в одной из проверяемых точек выполняется неравенство |Д ai| > |Да| поверяемый ИК бракуют, в противном случае признают годным.

  • 7.6 Проверка основной погрешности каналов измерения сигналов от термопреобразователей сопротивления

    • 7.6.1 Проверка основной погрешности по данному пункту выполняется с использованием схем и рекомендаций РЭ на соответствующие ИК, а также таблиц, составленных по форме таблицы 4.

Таблица 4

Диапазон изменений входного сигнала, °С/Ом: Тн = , Тв =

Пределы допускаемой основной абсолютной погрешности, °C: Да =

Проверяемая точка

Ti, °С

Х;, Ом

Yi, °С

Д °С ai

Заключение

i

% от диапазона входного сигнала

1

5

2

25

3

50

4

75

5

95

Примечание:

Тн, Тв - соответственно нижняя и верхняя границы Диапазона измерений вхоДного сигнала;

Ti - значение температуры и, соответствующее ей (по таблицам ГОСТ 6651-94), значение в омах поДаваемого вхоДного сигнала (Х);

Yi - показания на мониторе на выхоДе ИК в граДусах Цельсия.

  • 7.6.2 Проверка погрешности проводится в изложенной ниже последовательности:

  • - записывают для каждой проверяемой точки в столбец «Ti» значение температуры в градусах Цельсия (для данного типа термопреобразователя сопротивления);

  • - по таблицам ГОСТ 6651-94 находят значение сопротивления Х;, соответствующее значению температуры в i-ой проверяемой точке;

  • - записывают в таблицу 4 входной сигнал Х; в омах для каждой проверяемой точки;

  • - устанавливают на входе поверяемого канала значение Х; сопротивления от магазина сопротивлений и делают не менее 4-х отсчётов Yi на выходе ИК;

  • - за оценку абсолютной погрешности Д^ ИК в i-й проверяемой точке принимают значение, вычисляемое по формуле:

Д^ = max { |Yi - Т;| },

здесь Yi выражено в градусах Цельсия.

Если хотя бы в одной из проверяемых точек выполняется неравенство |Д а£ | > |Да| поверяемый ИК бракуют, в противном случае признают годным.

  • 7.7 Проверка основной погрешности каналов воспроизведения сигналов силы постоянного тока

    • 7.7.1 Проверка основной погрешности по данному пункту выполняется с использованием схем и рекомендаций руководства по эксплуатации (РЭ) на соответствующие ИК, а также таблиц, составленных по форме таблицы 5.

Таблица 5

Диапазон воспроизводимого сигнала силы постоянного тока, мА: 1н= , 1в = ;

Пределы допускаемой основной приведённой погрешности, %: y=

Пределы допускаемой основной абсолютной погрешности, мА: Да =

Проверяемая точка

Ni, мА

Yi, мА

Да, мА

Заключение

I

% от диапазона входного сигнала

1

5

2

25

3

50

4

75

5

95

Примечание:

1н, 1в - соответственно нижняя и верхняя границы Диапазона воспроизвеДения сигнала силы постоянного тока;

Ni - значение поДаваемого на вхоД ИК коДа, выраженное в еДиницах воспроизвоДимой величины в миллиамперах;

Yi - значение выхоДного сигнала в миллиамперах.

  • 7.7.2 Для каждой проверяемой точки i = 1,..., 5 выполняют следующие операции:

  • - устанавливают на входе ИК код Ni, соответствующий i -й проверяемой точке и измеряют образцовым мультиметром значение выходного сигнала Yi ;

  • - за оценку абсолютной погрешности Да ИК в i-й проверяемой точке принимают значение, вычисляемое по формуле:

Даi = Yi - Ni,

Если хотя бы в одной из проверяемых точек выполняется неравенство |Д oil > |Да| поверяемый ИК бракуют, в противном случае признают годным.

  • 7.8 Проверка основной погрешности каналов измерения мощности

    • 7.8.1 Проверка основной погрешности по данному пункту выполняется в соответствии с МИ 1570-86. Показания на выходе ИК считывают с экрана монитора.

  • 7.9 Проверка погрешности каналов линейного перемещения

    • 7.9.1 Проверку погрешности выполняют в 5 точках Xi, i = 1, 2, 3, 4, 5, равномерно распределенных в пределах проверяемого диапазона измерений: 5%, 25%, 50%, 75%, 95% (-45; - 25; 0; 25; 45)% от (Хв -Хн), где Хн, Хв - соответственно нижняя и верхняя границы диапазона измерений.

    • 7.9.2 Результаты проверки погрешности ИК по п. 7.9.1 заносят в таблицу, составленную по форме таблицы 6.

Таблица 6

Диапазон изменения входного сигнала, мм: Хн=  , Хв=

Пределы допускаемой основной абсолютной погрешности, мм: Doa =

i

Xi, мм

Yi, мм

Doai, мм

Заключение

1

2

3

4

5

Примечание - Doai = (Yt - Xj) - значение основной абсолютной погрешности в i-ой проверяемой точке.

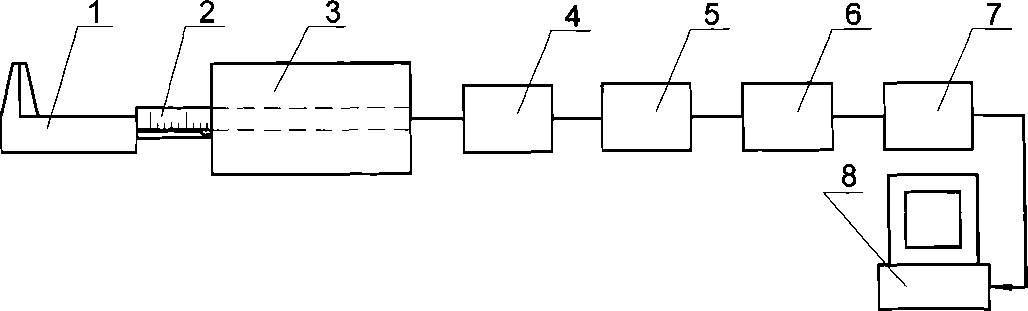

  • 7.9.3 Проверку погрешности проводят в изложенной ниже последовательности:

  • - датчик устанавливают в положении, при котором показание на экране компьютера равно нулю;

  • - контролируя перемещение штока датчика линейного перемещения с помощью штангенциркуля, устанавливают линейное перемещение Xi, соответствующее i-ой проверяемой точке, и записывают его значение в таблицу 6;

  • - считывают показание Yi на экране монитора компьютера и записывают его в таблицу 6;

  • - рассчитывают и записывают в таблицу значение Doai абсолютной погрешности для каждой проверяемой точки.

Если хотя бы в одной строке таблицы ]Dai| |Doai|, ИК бракуют по этому диапазону измерений, в противном случае - признают годным.

7.4 Выполняют операции по п.п. 7.9.1-7.9.3 на другом диапазоне измерений.

Рисунок 2 Схема структурная поверки канала измерения линейного перемещения ротора сервомотора

  • 1. Штангенциркуль ШЦТ-I;

  • 2. Шток датчика линейного перемещения;

  • 3. Датчик линейного перемещения;

  • 4. Модуль позиционера DPM;

  • 5. Нормирующий преобразователь СМ-1 -631 -03;

  • 6. Нормирующий преобразователь СМ-1-335;

  • 7. Модуль АЦП агрегатного контроллера Vanguard или Reliant;

  • 8. Персональный компьютер.

7.10 Проверка погрешности каналов углового перемещения

  • 7.10.1 Проверку погрешности выполняют в 5 точках Xi, i = 1, 2, 3, 4, 5, равномерно

распределенных в пределах проверяемого диапазона измерений: 5%, 25%, 50%, 75%, 95%  (-

45; -25; 0; 25; 45)% от (Хв -Хн), где Хн, Хв - соответственно нижняя и верхняя границы диапазона измерений.

  • 7.10.2 Результаты проверки погрешности ИК по п. 7.10.3 заносят в таблицу, составленную по форме таблицы 7.

Таблица 7

Диапазон изменения входного сигнала, град.: Хн= , Хв=

Пределы допускаемой основной абсолютной погрешности, град.: Doa =

i

Xj, град.

Yj, град.

Doaj, град.

Заключение

1

2

3

4

5

Примечание - Daj = (Y, — Xj) - значение основной абсолютной погрешности в i-ой проверяемой точке, выраженное в угловых градусах.

  • 7.10.3 Проверку погрешности проводят в изложенной ниже последовательности: -датчик устанавливают в положении, при котором показание на экране компьютера

равно нулю;

  • - на вход канала от эталонного прибора подают угловое перемещение X,, соответствующее i-ой проверяемой точке, и записывают его значение в таблицу 4;

  • - считывают показание Yj на экране монитора компьютера и записывают его в таблицу 7;

  • - рассчитывают и записывают в таблицу значение Doai абсолютной погрешности для каждой проверяемой точки.

Если хотя бы в одной строке таблицы |Dai| > |Doaj|, ИК бракуют по этому диапазону измерений, в противном случае - признают годным.

  • 7.10.4 Выполняют операции по п.п. 7.10.1-7.10.3 на другом диапазоне измерений.

Рисунок 3 Схема структурная поверки канала измерения углового перемещения ротора сервомотора ротора

  • 1. Датчик ЛИР-119А

  • 2. Датчик углового перемещения R36AS;

  • 3. Модуль позиционер DPM;

  • 4. Нормирующий преобразователь СМ-1 -631 -03;

  • 5. Нормирующий преобразователь СМ-1 -3 35;

  • 6. Модуль АЦП агрегатного контроллера Vanguard или Reliant;

  • 7. Персональный компьютер;

  • 8. Муфта ЛИР-801;

  • 9.  Вал сервомотора.

7.11 Проверка основной погрешности каналов измерения частоты периодических сигналов

  • 7.11.1 Проверка основной погрешности по данному пункту выполняется в соответствии с МИ 1570-86. Показания на выходе ИК считывают с экрана монитора.

  • 8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

При положительных результатах поверки оформляется свидетельство о поверке комплекса согласно Пр 50.2.006-94 с указанием ИК, прошедших поверку с положительным результатом.

Если результаты поверки какого-либо ИК отрицательны, эти каналы перечисляются в свидетельстве о поверке и их применение в сферах, подлежащих государственному метрологическому контролю и надзору, запрещается.

13

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
