УТВЕРЖДАЮ

Первый заместитель

генерального директора — заместитель по научной работе ФГУП «ВНИИФТРИ»

ИНСТРУКЦИЯ

Устройства бортовые приемо-преобразующие Б1111У-ОГ

МЕТОДИКА ПОВЕРКИ 651-19-037 МП

р.п. Менделеево

Содержание

Ссылочные нормативные документы

Перечень сокращений

1 Общие сведения
  • 1.1 Настоящая методика поверки распространяется на устройства бортовые приемо-преобразующие Б1П1У-ОГ (далее — бортовое устройство ОГ), изготавливаемые ОАО «ЛИИП им. Гризодубовой В.С.», Московская область, г. Жуковский, и устанавливает методы и средства их первичной и периодической поверок.

  • 1.2 Интервал между поверками — 5 лет.

2 Операции поверки
  • 2.1 При поверке выполняют операции, представленные в таблице 1.

Таблица 1 — Перечень операций, выполняемых при поверке

Наименование операции

Номер пункта методики

Проведение поверки

после ремонта

при периодической поверке

1 Внешний осмотр.

8.1

да

да

2 Опробование, идентификация ПО

8.2

да

да

3 Определение (контроль) метрологических характеристик

3.1 Определение абсолютного смещения (при доверительной вероятности 0,95) формируемой шкалы времени относительно национальной шкалы координированного времени Российской Федерации UTC(SU) в режиме синхронизации по сигналам НКА

8.3

да

да

3.2 Определение абсолютной погрешности хранения формируемой ШВ бортового устройства ОГ в автономном режиме за 1 час

8.4

да

да

3.3 Определение относительной погрешности по частоте выходного сигнала 10 МГц бортового устройства ОГ в режиме синхронизации по сигналам НКА

8.5

да

да

Наименование операции

Номер пункта методики

Проведение поверки

после ремонта

при периодической поверке

3.4 Определение относительной вариации частоты выходного сигнала 10 МГц бортового устройства ОГ при интервале времени измерения 1 час в автономном режиме

8.6

да

да

3.5 Определение нестабильности частоты (среднего квадратического относительного отклонения) выходного сигнала 10 МГц бортового устройства ОГ в режиме синхронизации по сигналам НКА

8.7

да

да

3.6 Определение инструментальной абсолютной погрешности (при доверительной вероятности 0,95) определения координат в дифференциальном режиме

8.8

да

да

3.7 Определение инструментальной абсолютной погрешности (при доверительной вероятности 0,95) определения составляющих вектора скорости в дифференциальном режиме

8.9

да

да

2.1 При получении отрицательных результатов при выполнении любой из операций поверка прекращается, и бортовое устройство ОГ бракуется.

  • 2.2 Не допускается проведение поверки отдельных измерительных каналов или отдельных автономных блоков или меньшего числа измеряемых величин или на меньшем числе поддиапазонов измерений.

3 Средства поверки
  • 3.1 Рекомендуемые средства поверки бортовых устройств ОГ приведены в таблице 2.

Таблица 2 — Средства измерений, используемые при поверке

Номер пункта методики

Наименование рабочих эталонов или вспомогательных средств поверки. Номер документа, регламентирующего технические требования к рабочим эталонам или вспомогательным средствам. Разряд по государственной поверочной схеме и (или) метрологические и основные технические характеристики

8.3, 8.4,

8.5, 8.6,

8.7

Стандарт частоты и времени водородный 41-1007, пределы допускаемой относительной погрешности по частоте в режиме синхронизации по сигналам ГНСС ГЛОНАСС/GPS ±1,0 -10'13, пределы допускаемой абсолютной погрешности привязки шкалы времени относительно шкалы времени UTC(SU) в режиме синхронизации по сигналам ГНСС ГЛОНАСС/GPS ±50 нс

8.3, 8.4,

Частотомер универсальный CNT-90, пределы допускаемой абсолютной погрешности измерения интервалов времени ±0,62 нс для интервалов времени не более 100 мкс; ±200 нс для интервалов времени не более 1 с

8.5, 8.6,

8.7

Компаратор частотный VCH-314, нестабильность частоты, вносимая компаратором при интервале времени измерения ти: ти = 1 с — 2,010~14; т, = 10с-5,О1О-15; т„= 100 с — 1,510-'5; т„> 1000 с — 5,0-1046

8.8

Рабочий эталон координат местоположения 1 разряда согласно государственной поверочной схеме для координатно-временных средств измерений, утвержденной приказом № 2831 Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г., предел допускаемой погрешности: воспроизведения координат местоположения потребителя ГНСС в системах координат ГСК-2011, ПЗ-90.11, WGS-84 0,1 м; воспроизведения скорости изменения беззапросной дальности 0,01 м/с; воспроизведения без-запросной дальности по фазе дальномерного кода 0,05 м и по фазе несущей частоты 0,002 м

3.2 Все средства поверки, применяемые при поверке бортовых устройств ОГ, должны быть исправны, аттестованы или поверены.

  • 3.3 Вместо указанных в таблице 2 средств поверки допускается применять другие аналогичные, обеспечивающие определение метрологических характеристик бортовых устройств ОГ с требуемой точностью.

4 Требования к квалификации поверителей
  • 4.1 Поверка должна осуществляться лицами с высшим или средним техническим образованием, квалифицированными в качестве поверителей в области координатно-временных средств измерений.

5 Требования безопасности
  • 5.1 При проведении поверки должны быть соблюдены все требования безопасности в соответствии с ГОСТ 12.3.019.

6 Условия поверки
  • 6.1 При проведении поверки бортового устройства ОГ должны соблюдаться следующие условия:

  • - температура окружающего воздуха 10 до 30 °C;

  • - атмосферное давление от 735 до 790 мм рт.ст.;

  • - относительная влажность воздуха от 30 до 80 %;

  • - напряжение питания в сети постоянного тока блока приемо-преобразу-ющего и временной синхронизации от 24,3 до 29,7 В;

  • - напряжение питания в сети постоянного тока блока спутникового навигационного датчика от 4,75 до 5,25 В.

7 Подготовка к поверке
  • 7.1 Поверитель должен изучить техническую документацию изготовителя, руководство по эксплуатации «Устройство бортовое приемо-преобразующее БППУ-ОГ ТВИГ.464425.001-02 РЭ» (далее— РЭ ОГ) и руководства применяемых средств поверки.

  • 7.2 Перед проведением операций поверки необходимо:

  • - проверить комплектность рекомендованных (или аналогичных им) средств поверки;

  • - заземлить (если это необходимо) рабочие эталоны, средства измерений и включить питание заблаговременно перед очередной операцией поверки (в соответствии со временем установления рабочего режима, указанным в РЭ).

8 Проведение поверки
  • 8.1 Внешний осмотр

    • 8.1.1 При проведении внешнего осмотра проверить отсутствие механических повреждений и ослабления элементов, четкость фиксации их положения, чёткость обозначений, чистоту и исправность разъёмов и гнёзд.

    • 8.1.2 Результаты поверки считать положительными, если отсутствуют механические повреждения и ослабления элементов, фиксация их положения чёткая, разъёмы и гнёзда чистые и исправные. В противном случае бортовые устройства ОГ бракуются и направляются в ремонт.

  • 8.2 Опробование, идентификация ПО

    • 8.2.1 Опробование бортового устройства ОГ

      • 8.2.1.1 Для проведения опробования бортового устройства ОГ собрать измерительную схему в соответствии с рисунком 1, подключить БПП-ВС-1 и блок спутникового навигационного датчика к своим антеннам с МШУ и ПЭВМ.

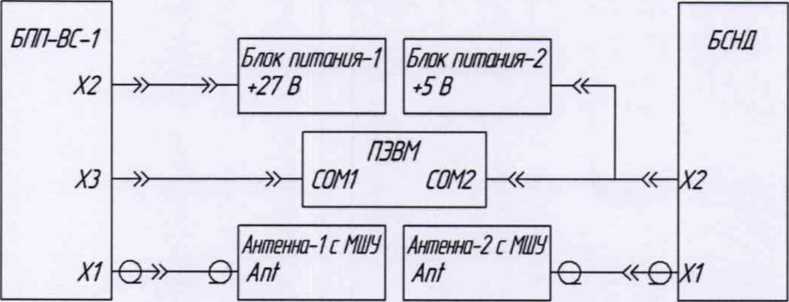

Рисунок 1 — Схема подключения бортового устройства ОГ для проверки работоспособности

  • 8.2.1.2 Разместить антенны с МШУ под открытым небом без объектов, препятствующих приёму навигационного сигнала, и включить БПП-ВС-1 с блоком спутникового навигационного датчика в соответствии с РЭ ОГ.

  • 8.2.1.3 Подождать не менее 10 минут для получения текущего координированного времени UTC(SU) на дисплее БПП-ВС-1.

  • 8.2.1.4 Запустить штатное ПО бортового устройства ОГ и убедиться в приеме пакетов данных в соответствии с РЭ ОГ.

  • 8.2.2 Идентификация ПО

    • 8.2.2.1 Определить идентификационные данные ПО бортового устройства ОГ в соответствии с РЭ ОГ. Идентификационные данные ПО представлены в таблице 3.

Таблица 3 — Идентификационные данные ПО устройства бортового приемопреобразующего Б1111У-ОГ

Идентификационные данные (признаки)

Значение

Идентификационное наименование

BORT

ODS

VERX

Номер версии (идентификационный номер), не ниже

1.0

1.0

1.0

Цифровой идентификатор (версия 1.0) (алгоритм вычисления MD5)

d51c5fc024304f9e d839c66dfd23606a

e5723d4bae4b2b43

65bd34448405f072

0a48bb9dfdddd7dd f7aa937703adc66a

  • 8.2.3 Результаты поверки бортового устройства ОГ считать положительными, если на дисплее БПП-ВС-1 получено координированное время UTC(SU), а идентификационные данные ПО соответствуют данным, указанным в таблице 3. В противном случае бортовое устройство ОГ бракуются и направляется в ремонт.

  • 8.3 Определение абсолютного смещения (при доверительной вероятности 0,95) формируемой шкалы времени относительно национальной шкалы координированного времени Российской Федерации UTC(SU) в режиме синхронизации по сигналам НКА

    • 8.3.1 Собрать схему, приведенную на рисунке 2.

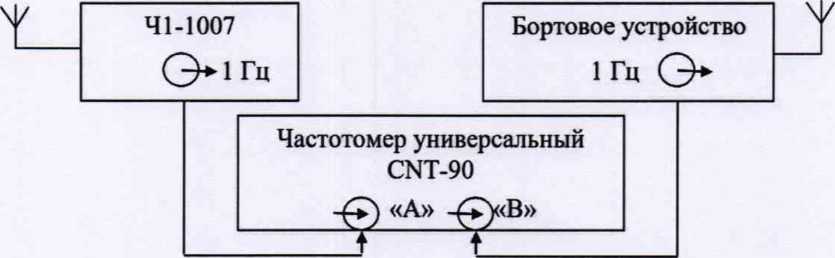

Рисунок 2 — Схема для определения смещений формируемой ШВ относительно ШВ UTC(SU) в режиме синхронизации по сигналам НКА

  • 8.3.2 На вход «В» частотомера подать импульсный сигнал 1 Гц от бортового устройства ОГ, на вход «А» частотомера подать импульсный сигнал 1 Гц от стандарта частоты и времени водородного 41-1007. Частотомер универсальный CNT-90 установить в режиме измерений интервалов времени.

  • 8.3.3 Настроить входы «А» и «В» частотомера в соответствии с параметрами импульсных сигналов 1 Гц:

- импульсный сигнал;

  • - измерения по переднему фронту;

  • - входная нагрузка 50 Ом;

  • - уровень напряжения точки привязки по переднему фронту 1,0 В.

  • 8.3.4 Произвести не менее 100 измерений интервала времени между выходными импульсными сигналами 1 Гц бортового устройства ОГ и стандарта частоты и времени водородного 41-1007 (смещений формируемой ШВ относительно ШВ UTC(SU)).

  • 8.3.5 Оценить среднее арифметическое значение Т измеряемого интервала времени по формуле (1):

(1)

где Т, — i-й результат измерений; п — количество результатов измерений.

  • 8.3.6 Вычислить СКО результатов измерений по формуле (2):

  • 8.3.7 Вычислить СКО среднего арифметического по формуле (3):

(3)

  • 8.3.8 Рассчитать доверительные границы случайной составляющей погрешности по формуле (4):

где t — коэффициент Стьюдента, равный 1,96 при (и-1) = 100 и доверительной вероятности 95 %.

  • 8.3.9 Оценить доверительные границы НСП по формуле (5):

0еДХ,                  (5)

где 0г пределы допускаемой абсолютной погрешности привязки шкалы времени 41-1007 относительно шкалы времени UTC(SU) в режиме синхронизации по сигналам НКА ±50 нс;

02 — пределы допускаемой погрешности измерения интервалов времени при использовании частотомера универсального CNT-90, ±200 нс.

03 и 04 — пределы допускаемой погрешности при измерении задержки сигнала в кабелях, подключаемых к частотомеру универсальному CNT-90, ±200 нс.

  • 8.3.10 Оценить доверительные границы погрешности по формуле (6):

b=K-St,

где К— коэффициент, зависящий от соотношения случайной составляющей погрешности и НСП (см. ниже формулу (10));

SE суммарное СКО вычислить по формуле (7):

где50 — СКО НСП, вычислить по формулам (8) и (9):

+ Sq

(9)

  • 8.3.11 Максимальное смещение формируемой ШВ бортового устройства ОГ относительно ШВ UTC(SU) в режиме синхронизации по сигналам НКА определить по формуле (10):

(10)

  • 8.3.12 Результаты поверки считать положительными, если значение абсолютного смещения (при доверительной вероятности 0,95) формируемой шкалы времени относительно национальной шкалы координированного времени Российской Федерации UTC(SU) в режиме синхронизации по сигналам НКА находятся в границах ±2-10-6 с. В противном случае бортовые устройства ОГ бракуются и направляются в ремонт.

  • 8.4 Определение абсолютной погрешности хранения формируемой ШВ в автономном режиме за 1 час

    • 8.4.1 Абсолютную погрешность хранения формируемой ШВ в автономном режиме за 1 час определить с помощью стандарта частоты и времени водородного 41-1007, работающего в режиме синхронизации по сигналам НКА, и частотомера универсального CNT-90 по схеме, приведенной на рисунке 2.

    • 8.4.2 Перевести бортовое устройство ОГ в автономный режим работы, отключив антенну.

    • 8.4.3 По истечении 1 часа повторить измерения в соответствии с пунктом 8.3.5 и аналогично формуле (1) рассчитать 7\.

    • 8.4.4 Абсолютную погрешность хранения формируемой ШВ в автономном режиме за 1 час определить по формуле (11):

дт=7;-т.                      (и)

  • 8.4.5 Результаты поверки считать положительными, если значение абсолютной погрешности хранения формируемой ШВ в автономном режиме за 1 час находится в пределах ±3,5-10-4 с. В противном случае бортовые устройства ОГ бракуются и направляются в ремонт.

  • 8.5 Определение относительной погрешности по частоте выходного сигнала 10 МГц в режиме синхронизации по сигналам НКА

    • 8.5.1 Собрать схему, приведенную на рисунке 3.

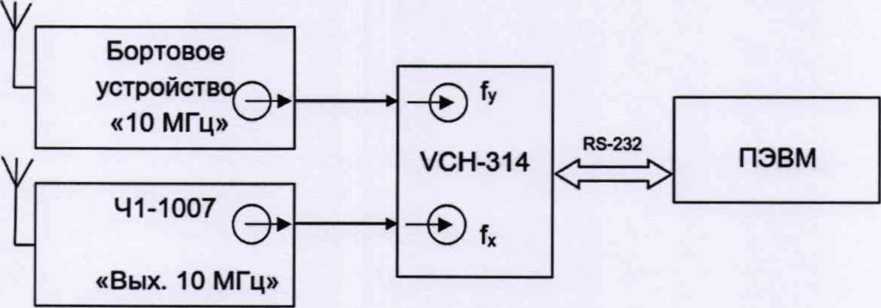

Рисунок 3 — Схема для определения относительной погрешности по частоте выходного сигнала 10 МГц в режиме синхронизации по сигналам НКА

  • 8.5.2 Определение относительной погрешности по частоте выходного сигнала 10 МГц в режиме синхронизации по сигналам НКА провести методом сравнения частот бортового устройства ОГ и стандарта частоты и времени водородного 41-1007 с помощью компаратора частотного VCH-314.

  • 8.5.3 Установить в меню «опции» параметры измерения VCH-314 в соответствии с ЯКУР.411146.014РЭ:

  • - коэффициент умножения 1-Ю6;

  • - полоса частот 10 Гц;

  • - максимальное время усреднения измерений 100 с;

  • - число измерений 20;

  • - входная частота 10 МГц.

  • 8.5.4 Запустить измерения при минимальном интервале времени наблюдений 30 мин. По истечении указанного времени зафиксировать среднюю относительную разность частот при интервале времени измерения 100 с (относительная погрешность по частоте выходного сигнала 10 МГц в режиме синхронизации по сигналам НКА).

  • 8.5.5 Результаты поверки считать положительными, если значение относительной погрешности по частоте выходного сигнала 10 МГц в режиме синхронизации по сигналам НКА находится в пределах ±5-10-8. В противном случае бортовые устройства ОГ бракуются и направляются в ремонт.

8.6 Определение относительной вариации частоты выходного сигнала 10 МГц при интервале времени измерения 1 час в автономном режиме

  • 8.6.1 Собрать схему, приведенную на рисунке 3.

  • 8.6.2 Определение относительной вариации частоты выходного сигнала 10 МГц при интервале времени измерения 1 час в автономном режиме провести методом сравнения частот бортового устройства ОГ и стандарта частоты и времени водородного 41-1007 с помощью компаратора частотного VCH-314.

  • 8.6.3 Выполнить операции согласно пунктам 8.5.3 и 8.4.2.

  • 8.6.4 Запустить измерения компаратора частотного VCH-314.

  • 8.6.5 Каждый час фиксировать значения средней относительной разности частот А/ (относительная погрешность по частоте выходного сигнала 10 МГц в /-й час), после чего перезапускать измерения VCH-314

Зафиксировать 10 результатов измерений между соседними в ряду измерениями А/+1 - А/(если измерения переносятся на следующий день, то важна разность между соседними результатами измерений)

  • 8.6.6 Определить относительную вариацию частоты в соответствии с ГОСТ 8.567.

  • 8.6.7 Результаты поверки считать положительными, если максимальная относительная вариация частоты выходного сигнала 10 МГц при интервале времени измерения 1 час в режиме автономного хранения находится в пределах ±1-10-7. В противном случае бортовые устройства ОГ бракуются и направляются в ремонт.

  • 8.7 Определение нестабильности частоты (среднего квадратического относительного отклонения) выходного сигнала 10 МГц в режиме синхронизации по сигналам НКА

  • 8.7.1 Определить нестабильность частоты (среднего квадратического относительного отклонения) выходного сигнала 10 МГц бортового устройства ОГ в режиме синхронизации по сигналам НКА при следующих временах измерений ти, выборки тв и наблюдений тн:

а) ти = тв = 1 с,

тн = 30 с; тн = 300 с;

тн = 3000 с;

тн = 1 сут.

б) Ти = тв = 10 с,

в) ти = тв = 100 с,

г) Ти = Тв = 1 Ч,

  • 8.7.2 Собрать схему, приведенную на рисунке 3.

  • 8.7.3 Определение нестабильности частоты (среднего квадратического относительного отклонения) выходного сигнала 10 МГц бортового устройства ОГ в режиме синхронизации по сигналам НКА провести методом сравнения частот бортового устройства ОГ и стандарта частоты и времени водородного 41-1007 с помощью компаратора частотного VCH-314.

  • 8.7.4 Выполнить операции согласно пункту 8.5.3.

  • 8.7.5 Запустить измерения при минимальном интервале времени наблюдений 24 часа. По истечении указанного времени зафиксировать среднее квадратическое относительное отклонение результата измерения частоты выходного сигнала 10 МГц в режиме синхронизации по сигналам НКА при заданных интервалах времени измерения.

  • 8.7.6 Результаты поверки считать положительными, если значения нестабильности частоты (среднего квадратического относительного отклонения) выходного сигнала 10 МГц бортового устройства ОГ в режиме синхронизации по сигналам НКА при временах измерений, выборки и наблюдений п. 8.7.1 (а, б, в, г), не превышают:

а) ГЮЛ

б) 81О-9;

в) 6-10-9;

г) 4-10-9.

В противном случае бортовые устройства ОГ бракуются и направляются в ремонт.

  • 8.8 Определение инструментальной абсолютной погрешности (при доверительной вероятности 0,95) определения координат в дифференциальном режиме

  • 8.8.1 Для проведения измерений собрать схему, приведенную на рисунке 4.

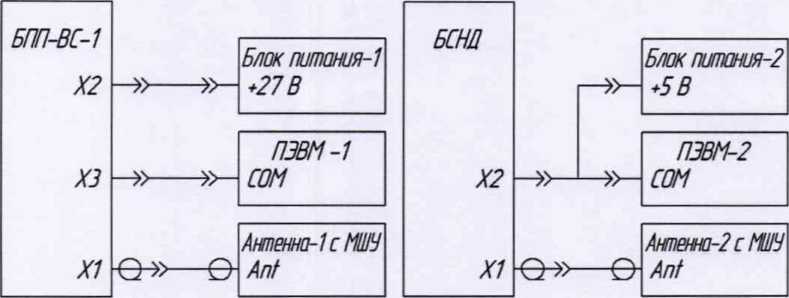

Рисунок 4 — Схема подключения бортового устройства ОГ для определения координат

  • 8.8.2 Установить Б1111-ВС-1 на одном из геодезических пунктов из состава рабочего эталона единиц координат местоположения и включить автономный режим работы согласно РЭ ОГ.

  • 8.8.3 Разместить БСНД на мобильной платформе и включить в автономном режиме работы согласно РЭ ОГ.

  • 8.8.4 Настроить смещение вывода позиции приемо-измерительного устройства из состава рабочего эталона единиц координат местоположения на фазовый центр антенны БСНД

  • 8.8.5 Провести заезд на мобильной платформе по маршруту с характеристиками, представленными в таблице 4.

Таблица 4 — Условия проведения выездной поверки на мобильной платформе

Наименование характеристики

Значение

Удаление от базовой станции

до 30 км

Скоростной режим

до 30 м/с

Передвижение по маршруту

в движении не менее 60 мин, стоянка не менее 30 мин

Наличие объектов, препятствующих приёму навигационного сигнала, затенение

нет

Перепад высот на маршруте

50 м

Отклонения плоскости спутниковой антенны от плоскости местного горизонта на углы крена и тангажа

не более 20°

  • 8.8.6 Обработать результаты измерений рабочего эталона координат с помощью штатного ПО, получив координаты местоположения в локальной системе координат XYZ относительно базовой станции.

  • 8.8.7 Обработать результаты измерений с помощью штатного ПО бортового устройства ОГ в дифференциальном режиме, получив координаты местоположения в локальной системе координат XYZ относительно базовой станции.

  • 8.8.8 Выбрать измерения на общем интервале времени длительностью не менее 3600 с.

  • 8.8.9 Рассчитать абсолютную погрешность определения координаты X по формуле (12):

(12)

где z — значение эпохи измерения;

X— измеренная координата БСНД, м;

Xref— измеренная координата X эталоном, м

  • 8.8.10 Рассчитать абсолютную погрешность определения координаты Y и Z аналогично п. 8.8.9.

  • 8.8.11 Рассчитать математическое ожидание абсолютной погрешности определения координаты Xпо формуле (13):

оз)

■*’ /=1

гдеМ— количество измерений

  • 8.8.12 Рассчитать математическое ожидание абсолютной погрешности определения координаты У и Z аналогично п. 8.8.11.

  • 8.8.13 Рассчитать СКО абсолютной погрешности определения координаты X по формуле (14):

^\х-мХ

(14)

W-1

  • 8.8.14 Рассчитать СКО абсолютной погрешности определения координат Ки Zаналогично п. 8.8.13.

  • 8.8.15 Рассчитать инструментальную абсолютную погрешность (при доверительной вероятности 0,95) определения координат в дифференциальном режиме по формулам (15)-( 17):

77х=±(К1 + 2-°'.г);
  • (15)

  • (16)

(17)

77г=±(|Л/г|+2-о>);

77z(|A/z| + 2o’z)-
  • 8.8.16 Результаты поверки считать положительными, если значения инструментальной абсолютной погрешности (при доверительной вероятности 0,95) определения координат в дифференциальном режиме по каждой координатной оси находятся в границах ±7 м

В противном случае бортовые устройства ОГ бракуются и направляются в ремонт.

8.9 Определение инструментальной абсолютной погрешности (при доверительной вероятности 0,95) определения составляющих вектора скорости в дифференциальном режиме

  • 8.9.1 Обработать результаты измерений рабочего эталона координат в ходе заезда п. 8.8.5, получив составляющие вектора скорости в локальной системе координат XYZ относительно базовой станции.

  • 8.9.2 Обработать результаты измерений бортового устройства ОГ в ходе заезда п. 8.8.5 в дифференциальном режиме с помощью штатного ПО, получив составляющие вектора скорости в локальной системе координат XYZ относительно базовой станции.

  • 8.9.3 Для каждой составляющей вектора скорости определить доверительные границы инструментальной абсолютной погрешности (при доверительной вероятности 0,95)

  • 8.9.3.1 Рассчитать абсолютную погрешность определения составляющей вектора скорости по формуле (18):

(18)

где V— измеренная составляющая вектора скорости БСНД-К (бортовой блок), м;

Vref— измеренная составляющая вектора скорости эталоном, м.

  • 8.9.3.2 Рассчитать математическое ожидание абсолютной погрешности определения составляющей вектора скорости по формуле (19):

(19)

  • 8.9.3.3 Рассчитать CKO абсолютной погрешности определения составляющей вектора скорости по формуле (20):

  • 8.9.3.4 Рассчитать доверительные границы инструментальной абсолютной погрешности (при доверительной вероятности 0,95) определения составляющей вектора скорости в абсолютном режиме по формуле (21):

Пу =±(|Л/и| + 2-стг).                      (21)

Результаты поверки считать положительными, если значения инструментальной абсолютной погрешности (при доверительной вероятности 0,95) определения составляющих вектора скорости в дифференциальном режиме находятся в границах ±0,2 м/с.

В противном случае бортовые устройства ОГ бракуются и направляются в ремонт.

9 Оформление результатов поверки
  • 9.1 При положительных результатах поверки на бортовые устройства ОГ выдается свидетельство установленной формы.

  • 9.2 На оборотной стороне свидетельства о поверке записываются результаты поверки.

  • 9.3 В случае отрицательных результатов поверки поверяемые бортовые устройства ОГ к дальнейшему применению не допускается, на них выдается извещение о непригодности к дальнейшей эксплуатации с указанием причин забракования.

Заместитель начальника НИО-8 по научной работе ФГУП «ВНИИФТРИ» Начальник

841 лаборатории ФГУП «ВНИИФТРИ» Старший научный сотрудник

841 лаборатории ФГУП «ВНИИФТРИ»

  • B. Н. Федотов

Д.С. Печерица

  • C. Ю. Бурцев

Ссылочные нормативные документы

Обозначение документа, на который дана ссылка

Номер раздела, подраздела, пункта, подпункта, перечисления, приложения, разрабатываемого документа, в котором дана ссылка

ГОСТ 8.567-2014

8.6.6

ГОСТ 12.3.019-80

5.1

ТВИГ.464425.001-02 РЭ

7.1, 8.2.1.2

Перечень сокращений

БПП-ВС — блок приемо-преобразующий и временной синхронизации;

БСНД — блок спутникового навигационного датчика;

ГНСС — глобальная навигационная спутниковая система;

МШУ — малошумящий усилитель;

НКА — навигационный космический аппарат;

НСП — неисключенная систематическая погрешность;

ПО — программное обеспечение;

ПЭВМ — персональная электронно-вычислительная машина;

СИ — средства измерений;

СКО — среднее квадратическое отклонение;

ШВ — шкала времени;

ШВ UTC(SU) — национальная шкала координированного времени РФ UTC (SU).

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
