ИНСТРУКЦИЯ

Государственная система обеспечения единства измерений

Система измерений количества и показателей качества нефти по резервной системе учета на ПСП «Шешма-Калейкино» Методика поверки

НА.ГНМЦ.0336-19 МП

Казань

2019

РАЗРАБОТАНА

ИСПОЛНИТЕЛИ:

Обособленным подразделением Головной научный метрологический центр АО «Нефтеавтоматика» в г. Казань

(ОП ГНМЦ АО «Нефтеавтоматика»)

Давыдова Е.Н.,

Стеряков О.В.

Настоящая инструкция распространяется на систему измерений количества и показателей качества нефти по резервной системе учета на ПСП «Шешма-Калейкино» (далее по тексту - СИКН) и устанавливает методику ее первичной и периодической поверки.

Интервал между поверками СИКН: один год.

1 Операции поверки

При проведении поверки выполняют следующие операции:

  • 1.1 Внешний осмотр (п. 6.1);

  • 1.2 Подтверждение соответствия программного обеспечения (ПО) СИКН (п. 6.2);

  • 1.3 Опробование (п. 6.3);

  • 1.4 Проверка результатов поверки средств измерений (СИ), входящих в состав СИКН (п. 6.4);

  • 1.5 Определение метрологических характеристик (MX):

    • 1.5.1 Определение пределов допускаемой относительной погрешности измерений массы брутто нефти (п. 6.5.1),

  • 1.5.1 Определение пределов допускаемой относительной погрешности измерений массы нетто нефти (п. 6.5.2).

2 Средства поверки
  • 2.1 Рабочий эталон 2-го разряда (установка трубопоршневая) в соответствии с ГПС (часть 2), утвержденной приказом Росстандарта от 07.02.2018 г. № 256, с пределами допускаемой относительной погрешности не более ± 0,1%.

  • 2.2 Средства поверки в соответствии с документами на поверку СИ, входящих в состав СИКН.

  • 2.3 Допускается применение аналогичных средств поверки, обеспечивающих определение MX поверяемых СИ с требуемой точностью.

3 Требования безопасности

При проведении поверки соблюдают требования, определяемые: в области охраны труда и промышленной безопасности:

  • - «Правила безопасности в нефтяной и газовой промышленности», утверждены приказом Ростехнадзора от 12.03.2013 № 101;

  • - Трудовой кодекс Российской Федерации;

в области пожарной безопасности:

  • - СНиП 21-01-97 «Пожарная безопасность зданий и сооружений»;

  • - «Правила противопожарного режима в Российской Федерации», утверждены постановлением Правительства РФ №390 от 25.04.2012;

в области соблюдения правильной и безопасной эксплуатации электроустановок:

  • - ПУЭ «Правила устройства электроустановок»;

в области охраны окружающей среды:

-Федерального закона от 10.01.2002 г. № 7-ФЗ «Об охране окружающей среды» и других законодательных актов по охране окружающей среды, действующих на территории РФ.

4 Условия поверки

При проведении поверки соблюдают условия в соответствии с требованиями нормативных документов (НД) на поверку СИ, входящих в состав СИКН.

Таблица1- Характеристики измеряемой среды

Наименование характеристики

Значение

Измеряемая среда

нефть по ГОСТ Р 51858-2002

Температура измеряемой среды, °C

от +20 до +40

Давление измеряемой среды, МПа

от 0,4 до 1,2

5 Подготовка к поверке

Подготовку к поверке проводят в соответствии с инструкцией по эксплуатации СИКН и НД на поверку СИ, входящих в состав СИКН.

6 Проведение поверки
  • 6.1 Внешний осмотр

При внешнем осмотре должно быть установлено соответствие СИКН следующим требованиям:

  • - комплектность СИКН должна соответствовать технической документации;

  • - на компонентах СИКН не должно быть механических повреждений и дефектов покрытия, ухудшающих внешний вид и препятствующих применению;

  • - надписи и обозначения на компонентах СИКН должны быть четкими и соответствующими технической документации.

  • 6.2 Подтверждение соответствия ПО СИКН.

    • 6.2.1 Проверка идентификационных данных ПО автоматизированного рабочего места оператора на базе программного комплекса «CROPOS» (далее по тексту - АРМ оператора).

Чтобы определить идентификационные данные необходимо выполнить нижеперечисленные процедуры для рабочего и резервного АРМ оператора.

На главной странице мнемосхемы технологических процессов СИКН АРМ оператора нажимаем кнопку «Настройка», далее в появившемся окне нажимаем кнопку «Настройка системы». На открывшейся странице в правой нижней части экрана расположена кнопка «Проверить CRC32» и отображены идентификационные данные ПО ПК «CROPOS»:

  • - идентификационное наименование ПО;

  • - номер версии ПО;

  • - цифровой идентификатор ПО.

Для определения цифрового идентификатора ПО нажимают кнопку «Проверить CRC32».

Отображенные идентификационные данные ПО АРМ оператора заносят в таблицу А. 1 протокола поверки (Приложение А).

  • 6.2.2 Проверка идентификационных данных ПО контроллера измерительного FloBoss S600+ (далее по тексту - ИВК).

Проверка идентификационных данных ПО ИВК проводится по номеру версии ПО и цифровому идентификатору ПО.

Чтобы определить идентификационные данные необходимо выполнить нижеперечисленные процедуры.

С помощью кнопок на передней панели ИВК выбирают на дисплее пункт меню №5 «SYSTEM SETTINGS», далее №7 - «SOFTWARE VERSION». В открывшемся меню «VERSION CONTROL» необходимо найти страницы со следующими заголовками:

  • - APPLICATION SW (Номер версии (идентификационный номер) ПО);

  • - FILE CSUM (Цифровой идентификатор ПО (контрольная сумма исполняемого кода)).

Отображенные идентификационные данные ПО ИВК заносят в таблицу А.2 протокола поверки (Приложение А).

  • 6.2.3 Если идентификационные данные, указанные в описании типа СИКН и полученные в ходе выполнения п.п. 6.2.1.1 и 6.2.2.1 идентичны, то делают вывод о подтверждении соответствия ПО СИКН ПО, зафиксированному во время проведения испытаний в целях утверждения типа, в противном случае результаты поверки признают отрицательными.

  • 6.3 Опробование.

При опробовании проверяют работоспособность СИКН в соответствии с инструкцией по эксплуатации путем просмотра отображения измеренных СИ значений на экране АРМ оператора и формирования отчета СИКН (двухчасового или сменного).

  • 6.4 Проверка результатов поверки СИ, входящих в состав СИКН.

Проверяют соответствие фактически установленных СИ, СИ указанным в описании типа СИКН, наличие у проверяемых СИ действующего знака поверки и (или) свидетельства о поверке, и (или) записи в паспорте (формуляре) заверенной подписью поверителя и знаком поверки.

Сведения результатов проверки указанных СИ заносят в таблицу А.З Приложения А методики поверки СИКН.

Поверка СИ, входящих в состав СИКН, проводится в соответствии с документом, указанном в разделе «Поверка» описания типа СИ.

Если очередной срок поверки СИ из состава СИКН наступает до очередного срока поверки СИКН, поверяется только эти СИ, при этом поверку СИКН не проводят.

  • 6.5 Определение MX.

    • 6.5.1 Определение относительной погрешности измерений массы брутто нефти.

Относительную погрешность измерений массы брутто нефти СИКН 5М, %, вычисляют по формуле

ЗМ = ±1,1 • ^3V2 + G2 ■ (бр22 -104 -ДТ2)+р2 -104 -ДТ2 +8N2,              (1)

где 3V - относительная погрешность измерений объема нефти, %, принимают равной максимальному из значений относительной погрешности измерений объема преобразователями расхода (ПР) всех измерительных линий (по свидетельствам о поверке ПР);

Зр - относительная погрешность измерений плотности нефти, %;

ДТР, ATV- пределы допускаемых абсолютных погрешностей измерений температуры нефти при измерениях ее плотности и объема соответственно, °C;

Р - коэффициент объемного расширения нефти, 1/°С, значения которого приведены в таблице 2 настоящей методике поверки;

5N - предел допускаемой относительной погрешности вычислителя расхода, %;

G - коэффициент, вычисляемый по формуле

G = 1 + 2 -р Ту >                                              (2)

1 + 2-Р-Тр

где Tv, Тр - температуры нефти при измерениях ее объема и плотности етственно, °C.

Величину бр, %, вычисляют по формуле _   Др-100

8р =--------,

Pmin

(3)

где Др

  • - предел основной допускаемой погрешности измерений плотности нефти, кг/м3;

  • -  плотность нефти, кг/м3.

Pmin

Таблица2 - Коэффициенты объемного расширения нефти в

зависимости от её плотности

р, кг/м3

р, 1/°С

р, кг/м3

р, 1/°С

890,0-899,9

0,00072

920,0-929,9

0,00065

900,0-909,9

0,00070

930,0-939,9

0,00063

910,0-919,9

0,00067

940,0-949,9

0,00061

Значения относительной погрешности измерений массы брутто нефти не должны превышать ±0,25%.

6.5.2 Определение относительной погрешности измерений массы нетто нефти.

Относительную погрешность измерений массы нетто нефти 5МН, %, вычисляют по формуле

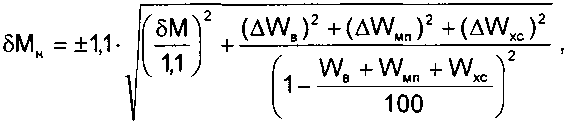

(4)

где 5МН - пределы относительной погрешности измерений массы нетто нефти, %;

д\Л/в - абсолютная погрешность измерений массовой доли воды в нефти, %; д\Л/мл- абсолютная погрешность измерений массовой доли механических примесей в нефти, %;

Д\Л/ХС- абсолютная погрешность измерений массовой доли хлористых солей в нефти, %;

WB - массовая доля воды в нефти, %;

WMn - массовая доля механических примесей в нефти, %;

Wxc - массовая доля хлористых солей в нефти, %, вычисляемая по формуле

(5)

где <рхс - массовая концентрация хлористых солей в нефти определенная в лаборатории по ГОСТ 21534-76, мг/дм3;

р - плотность нефти, приведенная к условиям измерений массовой концентрации хлористых солей, кг/м3.

Для доверительной вероятности Р = 0,95 и при двух измерениях соответствующего показателя качества нефти абсолютную погрешность измерений массовых долей воды, механических примесей и хлористых солей в нефти в лаборатории Д, %, вычисляют по формуле

»

(6)

где R и г - воспроизводимость и сходимость (повторяемость) метода определения соответствующего показателя качества нефти, значения которых приведены в ГОСТ 2477-2014, ГОСТ 6370-83, ГОСТ 21534-76.

Воспроизводимость метода определения концентрации хлористых солей по ГОСТ 21534-76 принимают равной удвоенному значению сходимости (повторяемости) г, %. Значение сходимости (повторяемости) гхс, выраженное по ГОСТ 21534-76 в мг/дм3, переводят в % по формуле

Г = о,1-Х                                  (7)

р

где Гхс - сходимость (повторяемость) метода по ГОСТ 21534-76, мг/дм3.

Значения относительной погрешности измерений массы нетто нефти не должны превышать ±0,35%.

7 Оформление результатов поверки
  • 7.1 При положительных результатах поверки оформляют свидетельство о поверке СИКН в соответствии с требованиями документа «Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», утвержденного Приказом Минпромторга России от 02.07.2015 г. № 1815.

Результаты поверки оформляют протоколом по форме, приведенной в приложении А.

Знак поверки наносится на свидетельство о поверке СИКН.

  • 7.2 При отрицательных результатах поверки СИКН к эксплуатации не допускают, свидетельство о поверке аннулируют и выдают извещение о непригодности к применению в соответствии с документом «Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», утвержденным Приказом Минпромторга России от 02.07.2015 г. № 1815.

Приложение А

(рекомендуемое) ПРОТОКОЛ №___________

поверки системы измерений количества и показателей качества нефти по резервной системе учета на ПСП «Шешма-Калейкино» номер в Федеральном информационном фонде по обеспечению единства измерений_______________

Диапазон измерений:____________________________________________________

Пределы допускаемой относительной погрешности измерений:________________

Заводской номер:__________________________________________________________

Принадлежит:________________________ИНН:_____________________________

Место проведения поверки:_______________________________________________

Поверка выполнена с применением эталонов: __________________________________регистрационный №_________________ Методика поверки:________________________________________________________

Условия проведения поверки:_______________________________________________

Результаты поверки:

1. Внешний осмотр (п.6.1 МП)___________________________________

(соответствует/не соответствует)

2. Подтверждение соответствия ПО (п. 6.2 МП)

Таблица А.1 - Идентификационные данные ПО АРМ оператора

Идентификационные данные

Значение, полученное во время поверки

Значение,указанное в описании типа

Идентификационное наименование ПО

Номер версии (идентификационный номер ПО)

Цифровой идентификатор ПО

Алгоритм     вычисления     цифрового

идентификатора

Таблица А.2 - Идентификационные данные ПО ИВК

Идентификационные данные

Значение, полученное во время поверки

Значение,указанное в описании типа

Идентификационное наименование ПО

Номер версии (идентификационный номер ПО)

Цифровой идентификатор ПО

Алгоритм     вычисления     цифрового

идентификатора

3. Опробование (п. 6.3 МП)_____________________________

(соответствует/не соответствует)

4. Проверка результатов поверки СИ, входящих в состав СИКН (п. 6.4.1 МП) Таблица А.З - Сведения о поверке СИ, входящих в состав СИКН

Средство измерения

Регистрационный №

Заводской номер

Номер свидетельства о поверке

  • 5. Определение относительной погрешности измерений массы брутто нефти СИКН (п. 6.4.2 МП)

  • 6. Определение относительной погрешности измерений массы нетто нефти (п. 6.4.3 МП)

количества

и показателей качества нефти по

I ________________ к

пригодной/не пригодной

Заключение: система измерений резервной системе учета на ПСП «Шешма-Калейкино» признана дальнейшей эксплуатации                                      г'

Должность лица проводившего поверку: ______________

(инициалы, фамилия)

(подпись)

Дата поверки: «_____»

20 г.
