Методика поверки «Вольтметры универсальные В7-78/2, В7-78/3» (МП 06/006/2-12)

Государственная система обеспечения единства измерений

УТВЕРЖДАЮ

Заместитель руководителя ГЦИ СИ ФБУ «ЦСМ Московской области» Директор Сергиево-Посадского филиала ^^'/ФБУ «ЦСМ Московской области» Л’                      »х

Е.А. Павлюк

Документ устанавливает порядок и объём первичной и периодической поверок.

Рекомендуемый интервал между поверками - один год.

При проведении поверки проводятся операции, указанные в таблице 1, и должны использоваться средства поверки, указанные в таблице 2.

Таблица 1. Операции поверки.

При несоответствии характеристик поверяемого вольтметра установленным требованиям по любому из пунктов таблицы 1 его к дальнейшей поверке не допускают и последующие операции не проводят, за исключением оформления результатов по п. 6.

Таблица 2. Средства поверки.

Примечания!:

• 1) Допускается применять другие средства поверки, метрологические и технические характеристики которых удовлетворяют требованиям поверочных схем на соответствующие виды измерений.

• 2) Все средства измерений должны быть исправны и иметь действующие свидетельства о поверке.

• 2 Требования к квалификации поверителей

К поверке вольтметров допускают лиц, аттестованных на право поверки средств измерений электрических и магнитных величин, радиотехнических и радиоэлектронных измерений.

Поверку вольтметров проводят лица, изучившие настоящий документ, руководство по эксплуатации вольтметра и используемых средств измерений.

• 3 Требования безопасности

При проведении поверки должны быть соблюдены требования безопасности, указанные в эксплуатационных документах на средства поверки и поверяемые мультиметры..

• 4 Условия поверки и подготовка к ней

  • 4.1 При проведении поверки должны соблюдаться следующие условия::

• - температура окружающей среды, °С             18-28;

• - относительная влажность воздуха, %             30-70;

• - атмосферное давление, кПа                     84-106,7.

• 4.2 Средства поверки подготавливают к работе согласно указаниям, приведенным в соответствующих эксплуатационных документ^^х.

• 4.3 Вольтметры и средства поверки должны быть выдержаны включенными в условиях проведения поверки не менее 2 часов.

• 5 Проведение поверки

  • 5.1 Внешний осмотр, проверка маркировки и комплектност^и.

При внешнем осмотре проверяется отсутствие видимых повреждений вольтметров, целостность измерительных проводов, чистота гнезд.

Маркировка должна быть чёткой и соответствовать эксплуатационной документации^. Комплектность вольтметров должна соответствовать эксплуатационной документации.

Вольтметры, имеющие дефекты, бракуются.

• 5.2 Определение идентификационных данных программного обеспечения.

Перед поверкой необходимо выполнить проверку идентификационных данных программного обеспечения (ПО) вольтметра^: идентификационного наименования и номера версии.

Алгоритм проверки идентификационных данных ПО вольтметров В7-78/2 и В7-78/3 при поверк^е:

Включить вольтметр.

Последовательным нажатием кнопок "ПРЕФ" и "МЕНЮ" войти в основное меню и далее кнопками <3 или [> выбрать пункт меню "SYSTEM". Далее, нажав кнопку войти в подменю "SYSTEM" и далее кнопками < или > выбрать пункт меню

"SYSTEM VER." И, нажав кнопку "ВВОД", вызвать на дисплей номер версии ПО (рис. 1).

Нажав кнопку "ОТМЕНА", вернуться в подменю выбрать пункт меню "INSTRUMENT INFO" наименование ПО (рис. 2).

ИЦ'енти^икационные данные (номер версии)

4»-

Чк ТЕРИОПАР* I*

п«

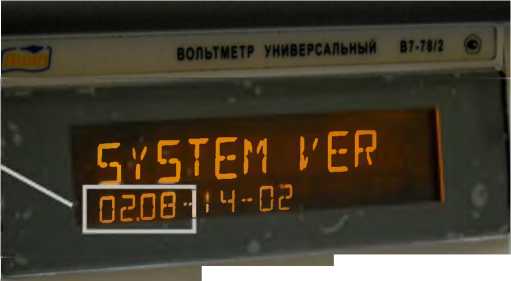

Рисунок 1. Номер версии ПО вольтметров В7-78/2 и Ъ'1-7813.

И^'енти^икационные данные (наименование ПО)

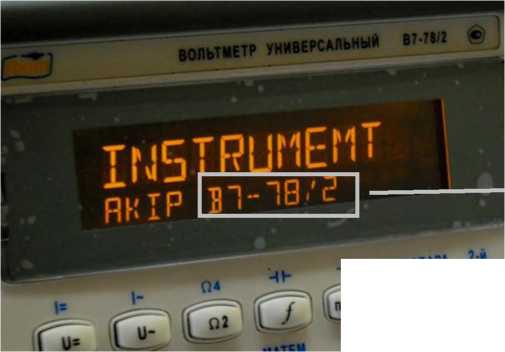

Рисунок 2. Наименование ПО вольтметров В7-78/2 и В7-78/3.

Идентификационные данные ПО должны соответствовать таблице 3.

Таблица 3. Идентификационные данные ПО, установленного на микроконтроллерах в вольтметров В7-78/2 и В7-78/3.

* - номер версии ПО, установленного на микроконтроллерах в вольтметров В7-78/2 и В7-78/3, определяют первые четыре цифры, разделенные точкой, вместо х могут быть любые символы.

В случае если идентификационные данные ПО не соответствуют указанным в табл. 3, для данного вольтметра может быть выполнена только его калибровка по настоящей методике повер^к^и..

• 5.3  Опробование.

При опробовании вольтметров проверяется соответствие их функционирования требованиям руководства по эксплуатации.

При наличии неисправностей поверяемые вольтметры бракуются.

• 5.4  Определение метрологических характерист^ик.

  • 5.4.1 Определе^р^е; (^(^[^(^вной i^i:^(^г^лютнoй iron^e шн^(^'^:и ю^ртиенигй нап|^яженпр постоянного тока^.

Определение основной абсолютной погрешности измерений напряжения постоянного тока производится с помощью калибратора многофункционального 5720А (далее калибратор 5720А). Для поверяемого вольтметра выбор режима измерений напряжения постоянного тока и подключение измерительных проводов к разъёмам осуществляется в соответствии с руководством по эксплуатации. Измерения проводятся для всех диапазонов измерений, выбираемых в ручном режиме, в соответствии с таблицей 1 приложения 1.

Основная абсолютная погрешность измерений напряжения постоянного тока вычисляется по формуле:

Ди_ Цизм - Пуст,

где          - 'а•да■oаюc 'oа•ди^Iни;, вы\гдаlOIс■) lа•lIp.дгжиагIl ^а•aaIбpx•lтсp.x•l ^72^C^Ai, мВ!, В!:

Пизм - значение напряжения, измеренное поверяемым вольтметром, мВ, В.

Ди не должна превышать пределов, вычисляемых по формулам, приведенным в таблице 4.

Таблица 4. Формулы определения пределов допускаемой основной абсолютной погрешности измерений напряжения постоянного тока,.

где Unp - значение верхнего предела измерения.

• 5.4.2

тока,.

Определение основной абсолютной погрешности измерений силы постоянного тока производится с помощью калибратора 5720А с усилителем 5725А. Для поверяемого вольтметра выбор режима измерений силы постоянного тока и подключение измерительных проводов к разъёмам осуществляется в соответствии с руководством по эксплуатации. Измерения проводятся для всех диапазонов измерений, выбираемых в ручном режиме, в соответствии с таблицей 2 приложения 1.

Основная абсолютная погрешность измерений силы постоянного тока вычисляется по формуле:

Д= 1изм - 1ус'^,

где    Тлся.- 'аданние 'начк^1ие 1^ьх^с^;^г^с^й сиги Iюсcгяппиго) тожа! ь^гл^г^б^р^г^т^с^р^а         мА А;;

1изм - значение силы постоянного тока, измеренное поверяемым вольтметром^,

мА, А.

Al не должна превышать пределов, вычисляемых по формулам, приведенным в таблице 5.

Таблица 5. Формулы определения пределов допускаемой основной абсолютной погрешности измерений силы постоянного тока,.

где 1пр - значение верхнего предела измерения.

• 5.4.3 Определе^р^е; (^(^i^c^bhoii ;^|^(^(^лютной поп^ешн(^1^'ри ю^ргиэенин'м наи]^яженпр переменного тока^.

Определение основной абсолютной погрешности измерений напряжения переменного тока производится с помощью калибратора 5720А с усилителем 5725А. Для поверяемого вольтметра выбор режима измерений напряжения переменного тока и подключение измерительных проводов к разъёмам осуществляется в соответствии с руководством по эксплуатации. Измерения проводятся для всех диапазонов измерений, выбираемых в ручном режиме, в соответствии с таблицей 3 приложения 1. При измерении на частоте f=10 Гц предварительно необходимо включить фильтр сигналов 3 Гц (медленный фильтр). Для этого нажать кнопку "КОНФИГ", далее кнопками <3 или [> выбрать пункт меню "BAND WIDTH", нажать кнопку "ВВОД", далее кнопками < или > выбрать пункт меню "3 Hz" и нажать кнопку "ВВОД".

Основная абсолютная погрешность измерений напряжения переменного тока вычисляется по формуле:

Au= Цизм - Цуст,

где    UycT - ад,аанlюc аllaчаниc вьг^(.дч1Юй.’) Испряжесчтя 1<а,'иира;гй.раа 577^0^^, ^В,, В;

Цизм - значение напряжения, измеренное поверяемым вольтметром, мВ, В.

Au не должна превышать пределов, вычисляемых по формулам, приведенным в таблице 6.

Таблица 6. Формулы определения пределов допускаемой основной абсолютной погрешности измерений напряжения переменного тока,.

где Unp - значение верхнего предела измерения.

• 5.4.4                       ос^г^с^^г^с^ой а^с^с^з^л^т^т^с^ой nn^r^f^^i^i^c^c^T^H                   ci^j^i^i

тока,.

Определение основной абсолютной погрешности измерений силы переменного тока производится с помощью калибратора 5720А с усилителем 5725А. Для поверяемого вольтметра выбор режима измерений силы переменного тока и подключение измерительных проводов к разъёмам осуществляется в соответствии с руководством по эксплуатации. Измерения проводятся для всех диапазонов измерений, выбираемых в ручном режиме, в соответствии с таблицей 4 приложения 1.

Основная абсолютная погрешность измерений силы переменного тока вычисляется по формуле:

1изм - 1усТ5

где        - 'а-да-ппюе ■на'1ченис вы\o;^нrй^ силы иерсмынною) токк;! аалибраггор;! 5720А,., А;;

1изм - значение силы переменного тока, измеренное поверяемым вольтметром, А.

Al не должна превышать пределов, вычисляемых по формуле, приведенной в таблице 7.

Таблица 7. Формулы определения пределов допускаемой основной абсолютной погрешности измерений силы переменного тока^.

где 1пр - значение верхнего предела измерения.

• 5.4.5 Определс^^р^е оеноеной абсолютбой г^с^гре шпогри нэс^е^р ений эе^ектранл^е^кс^г^о сопротивления постоянному току.

Определение основной абсолютной погрешности измерений электрического сопротивленоя постоянному току производится с помощью калибратора универсального 5520А (далее калибратор 5520А) по двухпроводной или четырехпроводной схеме измерения. Для поверяемого вольтметра выбор режима измерений электрического сопротивления постоянному току и подключение измерительных проводов к разъёмам осуществляется в соответствии с руководством по эксплуатации. Измерения проводятся для всех диапазонов измерений, выбираемых в ручном режиме, в соответствии с таблицей 5 приложения 1.

Основная абсолютная погрешность измерений электрического сопротивления постоянному току вычисляется по формуле:

Ar=     - Ry!^,

где              - ;^г^^^г^с^с^r^e J^с^;^че^с^^^е э^J^I^кс^р^^^чi^(^кr^г^о ^а^п^р^а^с^р^E^з^е^с^р^я иа^^с^а^^^с^с^r^й^у с^r^кy

калибратора 5520А, Ом, кОм, МОм;

Rbm - значение сопротивления постояннойу току, измеренное поверяемым вольтметром, Ом, кОм, МОм.

Ar не должна превышать пределов, вычисляемых по формулам, приведенным в таблице 8.

Перед началом поверки необходимо измерить значение сопротивления постоянному току соединительных цепей при Куст=0 Ом и вычитать это значение из полученных результатов измерениT^.

Таблица 8. Формулы определения пределов допускаемой основной абсолютной погрешности измерений электрического сопротивления постоянному ток^у^.

где Rnp - значение верхнего предела измерения.

• 5.4.6

тока.

Определение основной абсолютной погрешности измерений частоты переменного тока производится с помощью калибратора 5520А. Для поверяемого вольтметра выбор режима измерений частоты переменного тока и подключение измерительных проводов к разъёмам осуществляется в соответствии с руководством по эксплуатации. Измерения проводятся при выходном напряжении калибратора 5520А ~0,1 В для всех диапазонов измерений, выбираемых в автоматическом режиме, в соответствии с таблицей 6 приложения 1.

Основная абсолютная погрешность измерений частоты переменного тока по формуле:

Ар- Тизм - Густ,

где     РУуст -                  з^р^а^че^р^и^е р^ыхс^г^н^с^й чр^^т^с^т^ы г^е^р^е^м^е^р^р^с^г^о т^с^ка

5520А, Гц, кГц;

Тизм - значение частоты переменного тока, измеренное вольтметром, Гц, кГц.

Af не должна превышать пределов, вычисляемых по формулам, приведенным в таблице 9.

Таблица 9. Формулы определения пределов допускаемой основной абсолютной погрешности измерений частоты переменного тока.

• 5.4.7 Oпpeдeлeг^^е; оеновной с^с^солютной г^с^г^реш ногти исс^е^ренигм эе^ектриче^с^кт^рр емкости.

Определение основной абсолютной погрешности измерений электрической емкости производится с помощью калибратора 5520А. Для поверяемого вольтметра выбор режима измерений электрической емкости и подключение измерительных проводов к разъёмам осуществляется в соответствии с руководством по эксплуатации. Измерения проводятся для всех диапазонов измерений, выбираемых в ручном режиме, в соответствии с таблицей 6 приложения 1.

Основная абсолютная погрсшност'^. измерений электрической емкости вычисляется по формуле:

’ Дс=С,

где

пф, мкФ.

Дс не должна превы^пать пределов, вы^lне.пяемых по форм^'ла^!, приведенным в таблице 10.

Перед началом поверки необходимо измерить значение элсктричеекой емкости соединительных цепей при Сус,-^ пФ и вычитать это значение из по.л^^ченн^тх ре-зультатов.

Таб.лица 10. Формулы определения пределов допускае.мой основной абсолютной погрешности измерений эпскт^и^lеской емкости.

где С„р - значение верхнего предела измерения.

• 6    Оформление резу.льтатов поверки

  • 6.1 Результаты измерений, получе'иные в процессе поверх^!, заносят в протокол произвольной формы. Допускаются компьютерные записи, формирование и хранение протокола поверки.

  • 6.2 Попожитс^lьныс результаты поверки вольт^<етров оформляют свидетельством о поверке в соответствии с дейетвующи^ти нормативными док^^тенг'а.ми.

  • 6.3  При несоответствии резу.льтатов поверки требованиям любого и'з пунктов настоящей методики вольтметр к дальнейшей эксплуатапин не допускают и выдают извещение о непригодности в соответствии с действующими нормативными документами. В извещении указывают притнну непригодности.

Главный метролог

Сер^1^иево-11с^садского филиата ФБУ «ЦСМ Московской о^.п^с:тт^»»^ /       ■'Киселев С.В.

Нача^^1ьник лаборатории

аттестации методик выпо.лнения измерений                       .,    /

Сергиево-Посадского филиала ФБУ «ЦСМ Московской области»     А-'у! Маслов В.Л.

<'1 '

Таблица 4

Определение абсолютной погрешности измерений силы переменного тока

* - для модели В7-78/3 указанный диапазон отсутствует^.

Таблица 5

Определение абсолютной погрешности измерений электрического сопротивления постоянному току

Таблица 6

Определение абсолютной погрешности измерений частоты переменного тока

Таблица 7

Определение абсолютной погрешности измерений электрической емкости
