Методика поверки «ГСИ. Осциллографы цифровые серии WaveSurfer 4000HDR» (ПР-34-2019МП)
Государственная система обеспечения единства измерений
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»)
УТВЕРЖДАЮ
Главного метролог
![Методика поверки. ГСИ. Осциллографы цифровые серии WaveSurfer 4000HDR. ОЕИ Аналитика](mp_html/945315851658923d5edbd9_files/945315851658923d5edbd9-1.jpg)
Новиков
2019 г.
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
Осциллографы цифровые серии WaveSurfer 4000HDR
МЕТОДИКА ПОВЕРКИ ПР-34-2019МП г. Москва 2019 г.
ВВЕДЕНИЕНастоящая методика устанавливает методы и средства первичной и периодических поверок осциллографов цифровых серии WaveSurfer 4000HDR изготавливаемых Teledyne LeCroy, Inc., США.
Осциллографы цифровые серии WaveSurfer 4000HDR (далее по тексту -осциллографы) предназначены для исследования формы и измерения амплитудных и временных параметров электрических сигналов.
Интервал между поверками 1 год.
Периодическая поверка осциллографов в случае их использования для измерений на меньшем числе каналов измерений, по отношению к указанным в разделе «Метрологические и технические характеристики» описания типа, допускается на основании письменного заявления владельца средств измерений, оформленного в произвольной форме. Соответствующая запись должна быть сделана в свидетельстве о поверке приборов.
1 ОПЕРАЦИИ ПОВЕРКИ
Таблица 1 - Операции поверки
Наименование операции |
Номер пункта методики поверки |
Проведение операции при | |
первичной поверке |
периодической поверке | ||
1 Внешний осмотр |
7.1 |
Да |
Да |
2 Опробование |
7.2 |
Да |
Да |
3 Проверка идентификационных данных программного обеспечения |
7.3 |
Да |
Да |
4 Определение сопротивления входных каналов осциллографа |
7.4 |
Да |
Да |
5 Определение относительной погрешности установки коэффициентов отклонения |
7.5 |
Да |
Да |
6 Определение абсолютной погрешности измерения напряжения постоянного тока |
7.6 |
Да |
Да |
7 Определение абсолютной погрешности измерения напряжения постоянного тока постоянным смещением |
7.7 |
Да |
Да |
8 Определение ширины полосы пропускания |
7.8 |
Да |
Да |
9 Определение времени нарастания переходной характеристики |
7.9 |
Да |
Да |
10 Определение относительной погрешности частоты внутреннего опорного генератора |
7.10 |
Да |
Да |
11 Определение абсолютной погрешности установки уровня срабатывания цифрового логического анализатора (только для модификаций с логическим анализатором) |
7.11 |
Да |
Да |
12 Определение относительной погрешности установки частоты сигнала встроенного генератора (только для модификаций с опцией функционального генератора) |
7.12 |
Да |
Да |
13 Определение относительной погрешности установки уровня выходного сигнала встроенного генератора (только для модификаций с опцией функционального | генератора) |
7.13 |
Да |
Да |
-
2.1 При проведении поверки должны применяться средства поверки, перечисленные в таблицах 2 и 3.
-
2.2 Допускается применять другие средства поверки, обеспечивающие измерение значений соответствующих величин с требуемой точностью.
-
2.3 Все средства поверки должны быть исправны, поверены и иметь свидетельства (отметки в формулярах или паспортах) о поверке.
Таблица 2 - Средства поверки
Номер пункта МП |
Тип средства поверки |
7.4-7.11 |
Калибратор осциллографов Fluke 9500В. Диапазон измерений сопротивления от 10 Ом до 12 МОм. Пределы допускаемой относительной погрешности измерений сопротивления ±0,5 % Диапазон выходного напряжения постоянного тока от 1 мВ до 5 В на нагрузке 50 Ом, от 1 мВ до 200 В на нагрузке 1 МОм. Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока ±(0,00025 иВых+25 мкВ) В. Время нарастания /среза формируемого импульса (с формирователем 9530) не более 150 пс. Пределы допускаемой относительной погрешности установки частоты сигнала ±2,5 10's%. |
Таблица 3 - Вспомогательные средства поверки
Измеряемая величина |
Диапазон измерений |
Класс точности, погрешность |
Тип средства поверки |
Температура |
от 0 до +50 °C. |
±0,25 °C |
Цифровой термометр-гигрометр Fluke 1620А |
Давление |
от 30 до 120 кПа |
±300 Па |
Манометр абсолютного давления Testo 511 |
Влажность |
от 10 до 100 % |
±2% |
Цифровой термометр-гигрометр Fluke 1620А |
Напряжение питающей сети |
от 50 до 480 В |
±0,2 % |
Прибор измерительный универсальный параметров электрической сети DMG 800 |
Частота питающей сети |
от 45 до 66 Гц |
±(0,001 f+0,01) |
3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
К поверке допускаются лица, изучившие эксплуатационную документацию на поверяемые средства измерений, эксплуатационную документацию на средства поверки и соответствующие требованиям к поверителям средств измерений согласно ГОСТ Р 56069-2014.
4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ-
4.1 При проведении поверки должны быть соблюдены требования ГОСТ 12.27.0-75, ГОСТ 12.3.019-80, ГОСТ 12.27.7-75, требования правил по охране труда при эксплуатации электроустановок, утвержденных приказом Министерства труда и социальной защиты Российской Федерации от 24 июля 2013 г № 328Н.
-
4.2 Средства поверки, вспомогательные средства поверки и оборудование должны соответствовать требованиям безопасности, изложенным в руководствах по их эксплуатации.
При проведении поверки должны соблюдаться следующие условия: -температура окружающего воздуха (23 ± 5) °C;
-
- относительная влажность до 80 %;
-
- атмосферное давление от 84 до 106 кПа или от 630 до 795 мм рт. ст;
-
- напряжение питающей сети (220±22) В;
-
- частота питающей сети (50±0,5) Гц.
6.1 Перед проведением подготовительные работы:
- проведены технические безопасности проводимых работ ГОСТ 12.27.0-75;
поверки должны
быть
выполнены
следующие
и организационные мероприятия по обеспечению в соответствии с действующими положениями
- проверить наличие действующих свидетельств поверки на вспомогательные средства поверки.
основные
-
6.2 Средства поверки и поверяемый прибор должны быть подготовлены к работе согласно их руководствам по эксплуатации.
-
6.3 Проверено наличие удостоверения у поверителя на право работы на электроустановках с напряжением до 1000 В с группой допуска не ниже III.
-
6.4 Контроль условий проведения поверки по пункту 5 должен быть проведен перед началом поверки.
-
7 ПРОВЕДЕНИЕ ПОВЕРКИ
Перед поверкой должен быть проведен внешний осмотр, при котором должно быть установлено соответствие поверяемого прибора следующим требованиям:
-
- исправность органов управления, четкость фиксации их положения;
-
- все разъемы, клеммы и измерительные провода не должны иметь повреждений и должны быть чистыми;
-
- отсутствие механических повреждений корпуса и ослабления крепления элементов конструкции (определяется на слух при наклонах прибора)
При наличии дефектов поверяемый прибор бракуется и подлежит ремонту.
7.2 Опробование.Опробование осциллографов проводят путем проверки их на функционирование в соответствии с руководством по эксплуатации.
При отрицательном результате проверки прибор бракуется и направляется в ремонт.
7.3 Проверка идентификационных данных программного обеспеченияПроверка идентификационных данных программного обеспечения осциллографов осуществляется путем вывода на дисплей прибора информации о версии программного обеспечения. Вывод системной информации осуществляется по процедуре, описанной в руководстве по эксплуатации на прибор.
Результат поверки считать положительным, если версия программного обеспечения соответствует данным, приведенным в таблице 4.
Таблица 4 - Характеристики программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Teledyne LeCroy |
Номер версии (идентификационный номер ПО) |
не ниже 9.0.0.0 |
Определение сопротивления входных каналов осциллографа проводить методом прямого измерения сопротивления калибратором осциллографов Fluke 9500В в следующей последовательности:
-
7.4.1 Подключить калибратор осциллографов Fluke 9500В с использованием формирователя 9530 ко входу 1 осциллографа.
-
7.4.2 На калибраторе установить режим измерения сопротивления.
-
7.4.3 Включить осциллограф и выполнить сброс на заводские настройки согласно инструкции по эксплуатации.
-
7.4.4 В меню «Утилиты» в разделе «Калибровка» установить режим Calibrate Cunent State.
-
7.4.5 Провести измерения сопротивления входа осциллографа при настройках, приведенных в таблице 5.
-
7.4.6 Провести измерения по п.п. 7.4.1 - 7.4.4 для каждого канала осциллографа.
-
7.4.7 Определить отклонение сопротивления входных каналов осциллографа от номинального значения Ar по формуле (1):
Ar—Кцзм"Кном (1)
где: RH3M - значение сопротивления входного канала, измеренное калибратором осциллографов Fluke 9500В, Ом;
Ином - значение сопротивления входного канала, установленного в осциллографе. Ом.
Результаты поверки считать положительными, если отклонение от номинального сопротивления находится в пределах, приведенных в таблице 5.
Таблица 5 - Определение отклонения сопротивления входных каналов осциллографа от номинальных значений
Установленный коэффициент |
Номинальное значение |
Допустимое отклонение от |
отклонения, мВ/дел. |
входного сопротивления |
номинального сопротивления, Ом |
50 |
50 Ом |
±1 |
200 | ||
50 |
1 МОм |
±2Ю4 |
200 |
Определение относительной погрешности установки коэффициентов отклонения производится с помощью калибратора осциллографов Fluke 9500В с использованием формирователя 9530.
-
7.5.1 Подключить калибратор осциллографов Fluke 9500В с использованием формирователя 9530 ко входу 1 осциллографа.
-
7.5.2 Органы управления осциллографа устанавливают в следующие положения:
-
- канал 1 - Включен;
-
- связь входа - DC 50 Ом;
-
- ограничение полосы пропускания - 20 МГц;
-
- тип синхронизации - Edge (Фронт);
-
- режим измерения - Mean (Среднее значение), статистика измерений - включена;
-
- коэффициент отклонения - устанавливается из таблицы 6.
-
7.5.3 Для получения результата измерения произвести считывание среднего значения результата измерения при числе статистки измерений не менее 50.
-
7.5.4 Установить калибратор в режим источника напряжения постоянного тока положительной полярности. Измерения провести при значениях коэффициентов отклонения (Ко), входного сопротивления, выходного напряжения с калибратора, указанных в таблице 6.
-
7.5.5 Установить калибратор в режим источника напряжения постоянного тока отрицательной полярности. Измерения провести при значениях коэффициентов отклонения (Ко), входного сопротивления, выходного напряжения с калибратора, указанных в таблице 6.
-
7.5.6 Определить относительную погрешность установки коэффициентов отклонения ЗКо по формуле (2):
(2)
где U+, U. - измеренные при помощи осциллографа значения напряжения постоянного тока положительной или отрицательной полярности, В;
V+, V. - установленные на калибраторе значения напряжения постоянного тока положительной или отрицательной полярности, В.
-
7.5.7 Повторить измерения по п.п. 7.5.1 - 7.5.6 для остальных каналов осциллографа.
Таблица 6 -
относительной
отклонения
к<
Коэффициент отклонения |
Выходное напряжение с калибратора, В |
Пределы допускаемой относительной погрешности коэффициентов отклонения, % | |
RBX=50 Ом |
RBX=1 МОм | ||
2 мВ/дел |
2 мВ/дел |
+0,006 |
±0,5 |
-0,006 | |||
10 мВ/дел |
10 мВ/дел |
+0,030 | |
-0,030 | |||
100 мВ/дел |
100 мВ/дел |
+0,300 | |
-0,300 | |||
500 мВ/дел |
500 мВ/дел |
+1,50 |
±0,5 |
-1,50 | |||
1 В/дел |
1 В/дел |
+3,0 | |
-3,0 | |||
- |
10 В/дел |
+30 | |
-30 |
Результаты поверки считать положительными, если полученные значения погрешностей не превышают пределов допускаемой относительной погрешности коэффициентов отклонения, приведенных в таблице 6.
7.6 Определение абсолютной погрешности измерения напряжения постоянного токаОпределение погрешности измерения напряжения проводить с помощью калибратора осциллографов Fluke 9500В с использованием формирователя 9530.
-
7.6.1 Подключить калибратор осциллографов Fluke 9500В с использованием формирователя 9530 ко входу 1 осциллографа.
-
7.6.2 Органы управления осциллографа установить в следующие положения:
-
- канал 1 - Включен, связь входа - DC 50 Ом;
-
- ограничение полосы пропускания - 20 МГц;
-
- тип синхронизации - Edge (Фронт);
-
- режим измерения - Mean (Среднее значение), статистика измерений - включена;
-
- коэффициент отклонения - устанавливается из таблицы 7.
-
7.6.3 Для получения результатов измерений произвести считывание среднего значения результата измерения при числе статистки измерений не менее 50.
-
7.6.4 Провести измерения при значениях коэффициента отклонения, входного сопротивления, выходного напряжения с калибратора, указанных в таблице 7.
-
7.6.5 Повторить измерения по п.п. 7.6.1 - 7.6.4 для остальных каналов осциллографа.
Таблица 7 - Определение абсолютной погрешности измерения напряжения постоянного тока
Коэффициент отклонения |
Выходное напряжение с калибратора, В |
Пределы допускаемой абсолютной погрешности измерения постоянного напряжения, В | |
RBX=50 Ом |
RBX=1 МОм | ||
2 мВ/дел |
2 мВ/дел |
+0,006 -0,006 |
±0,00108 |
5 мВ/дел |
5 мВ/дел |
+0,015 -0,015 |
±0,0012 |
10 мВ/дел |
10 мВ/дел |
+0,030 -0,030 |
±0,0014 |
20 мВ/дел |
20 мВ/дел |
+0,06 -0,06 |
±0,0018 |
50 мВ/дел |
50 мВ/дел |
+0,15 -0,15 |
±0,003 |
100 мВ/дел |
100м В/дел |
+0,300 -0,300 |
±0,005 |
200 мВ/дел |
200 мВ/дел |
+0,600 -0,600 |
±0,009 |
500мВ/дел |
500мВ/дел |
+1,5 -1,5 |
±0,021 |
1 В/дел |
1 В/дел |
+3,0 -3,0 |
±0,041 |
- |
2 В/дел |
+6,0 -6,0 |
±0,081 |
- |
5 В/дел |
+15 -15 |
±0,201 |
- |
10 В/дел |
+30,0 -30,0 |
±0,401 |
Результаты поверки считать положительными, если полученные значения погрешностей не превышают пределов допускаемой абсолютной погрешности, приведенных в таблице 7.
7.7 Определение абсолютной погрешности измерения напряжения постоянного тока постоянным смещениемОпределение абсолютной погрешности измерения постоянного напряжения со смещением проводить с помощью калибратора осциллографов Fluke 9500В с использованием формирователя 9530.
-
7.7.1 Подключить калибратор осциллографов Fluke 9500В с использованием формирователя 9530 ко входу 1 осциллографа.
-
7.7.2 Органы управления осциллографа устанавливают в следующие положения:
-
- канал 1 - Включен, связь входа - DC 50 Ом;
-
- ограничение полосы пропускания - 20 МГц;
-
- тип синхронизации - Edge (Фронт);
-
- режим измерения - Mean (Среднее значение), статистика измерений - включена;
-
- коэффициент отклонения - устанавливается из таблицы 8.
-
7.7.3 В меню канала выбрать функцию «Смещение» и установить сигнал по центральной горизонтальной линии осциллографа.
-
7.7.4 Подать напряжение положительной полярности (U+), значение которого приведено в таблице 8, с калибратора на вход канала 1 осциллографа. Значение напряжения не должно превышать максимально допустимый уровень на входе осциллографа.
7.7.5. Произвести установку напряжения смещения, равного по величине выходному напряжению калибратора, но имеющему противоположный знак.
-
7.7.6 Провести измерения заданного постоянного уровня с калибратора при помощи автоматических измерений осциллографа.
-
7.7.7 Определить абсолютную погрешность измерения постоянного напряжения со смещением по формуле (3):
A=|Uh3m|-|Uk| (3)
где иизм - значение напряжения, измеренное поверяемым осциллографом, В;
UK- значение напряжения, установленное на калибраторе, В.
-
7.7.8 Провести измерения по п. 7.7.1 - 7.7.7 при остальных значениях коэффициента отклонения и значениях уровня постоянного напряжения, включая отрицательные значения, указанных в таблице 8.
-
7.7.9 Провести измерения по п.п. 7.7.1 - 7.7.8 для остальных каналов осциллографа. При этом неиспользуемые каналы должны быть отключены.
-
7.7.10 Провести измерения по п.п. 7.7.1 - 7.7.9 при входном сопротивлении каналов 1 МОм.
Таблица 8 - Определение абсолютной погрешности измерения напряжения постоянного тока постоянным смещением
Коэффициент отклонения осциллографа |
Установленный уровень постоянного напряжения с калибратора, В |
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока со смещением, В | |||
RBX=50 Ом |
RBX=1 МОм |
RBX=50 Ом |
RBX=1 МОм |
RBX=50 Ом |
RBX=1 МОм |
2 мВ/дел |
2 мВ/дел |
±0,5 |
±0,5 |
±0,0064 |
±0,0064 |
5 мВ/дел |
5 мВ/дел |
±1,4 |
±1,4 |
±0,016 |
±0,016 |
10 мВ/дел |
10 мВ/дел |
±2 |
±2 |
±0,023 |
±0,023 |
20 мВ/дел |
20 мВ/дел |
±4 |
±6 |
±0,045 |
±0,065 |
- |
150 мВ/дел |
- |
±50 |
- |
±0,523 |
- |
1 В/дел |
- |
±100 |
- |
±1,073 |
- |
10 В/дел |
- |
±200 |
- |
±2,481 |
Результаты поверки считать положительными, если во всех поверяемых точках, абсолютная погрешность измерения не превышает пределов, приведенных в таблице 8.
7.8 Определение полосы пропусканияОпределение полосы пропускания осциллографа проводить методом прямого измерения осциллографом синусоидального сигнала, воспроизводимого калибратором осциллографов Fluke 9500В.
-
7.8.1 Подключить калибратор ко входу 1 осциллографа. Все другие каналы должны быть отключены.
-
7.8.2 Установить на осциллографе:
-
- входное сопротивление канала 50 Ом;
-
- коэффициент отклонения осциллографа - 2 мВ/дел;
-
- коэффициент развертки 100 мкс/дел;
-
- полоса пропускания - Full (Полная).
-
7.8.3 Установить на выходе калибратора синусоидальный сигнал частотой 50 кГц, размах сигнала от 4 до 6 делений по вертикали. Измерить размах сигнала Uon при помощи автоматических измерений Amplitude (Амплитуда) осциллографа.
-
7.8.4 Установить на выходе калибратора сигнал с частотой, соответствующей верхней граничной частоте полосы пропускания поверяемого осциллографа.
-
7.8.5 Установить на поверяемом осциллографе величину коэффициента развертки 10 нс/дел.
-
7.8.6 Увеличивать частоту сигнала с калибратора до тех пор, пока размах сигнала на экране осциллографа не станет равным 0,708 Uon.
-
7.8.7 Записать установленную частоту с дисплея калибратора, которая будет соответствовать частоте полосы пропускания осциллографа.
-
7.8.8 Провести измерения по п.п. 7.8.1 - 7.8.7 для остальных коэффициентов отклонения осциллографа до 1 В/дел включительно.
-
7.8.9 Провести измерения по п.п. 7.8.1 - 7.8.8 для остальных каналов осциллографа.
Результаты поверки считать положительными, если значение полосы пропускания осциллографа не менее значения, приведенного в таблице 9.
Таблица 9 - Полоса пропускания по уровню -3 дБ
Модификации |
Полоса пропускания по уровню -3 дБ, ГГц |
WaveSurfer 4024HDR |
0,20 |
WaveSurfer 4034HDR |
0,35 |
WaveSurfer 4054HDR |
0,50 |
WaveSurfer 4104HDR |
1,00 |
Определение времени нарастания переходной характеристики (ПХ) производить методом прямого измерения путем подачи на вход осциллографа импульса с малым временем нарастания от калибратора осциллографов Fluke 9500В.
-
7.9.1 1 Подключить калибратор ко входу 1 осциллографа Все другие каналы должны быть отключены.
-
7.9.2 Органы управления осциллографа устанавливают в следующие положения:
-
- канал 1 - Включен, связь входа - DC 50 Ом;
-
- полоса пропускания - Full (Полная);
-
- тип синхронизации - Edge (Фронт);
-
- развертка - минимальное значение коэффициента развертки, при котором наблюдается фронт импульса;
-
- режим измерения: Rise (Время нарастания), статистика измерений включена;
-
- коэффициент отклонения - не менее 10 мВ/дел.
-
7.9.3 Установить амплитуду импульса на экране осциллографа не меньше 4 делений по вертикали. Произвести считывание среднего значения результата измерения времени нарастания, при числе статистки измерений не менее 50.
-
7.9.4 Определить время нарастания переходной характеристики по формуле (4):
t пх = аДх " (4)
где tx - значение времени нарастания, измеренное поверяемым осциллографом, пс;
to - значение времени нарастания формирователя калибратора (или на выходе генератора), пс.
-
7.9.5 Повторить измерения по п.п. 7.9.1 - 7.9.5 для коэффициентов отклонения 20 мВ/дел, 50 мВ/дел, 100 мВ/дел, 200 мВ/дел, 500мВ/дел, 1 В/дел.
-
7.9.6 Повторить измерения по п.п. 7.9.1 - 7.9.6 для остальных каналов осциллографа.
Таблица 10 - Определение времени нарастания переходной характеристики
Модификации |
Допускаемые значения времени нарастания переходной характеристики, пс, не более |
WaveSurfer 4024HDR |
1750 |
WaveSurfer 4034HDR |
1000 |
WaveSurfer 4054HDR |
700 |
WaveSurfer 4104HDR |
500 |
Результаты поверки считать положительными, если вычисленные по формуле (4) значения времени нарастания не превышают значений, приведенных в таблице 10.
7.10 Определение относительной погрешности частоты внутреннего опорного генератораОпределение относительной погрешности частоты внутреннего опорного генератора проводить методом стробоскопического преобразования с помощью калибратора осциллографов Fluke 9500В.
-
7.10.1 Подключить калибратор осциллографов Fluke 9500В с использованием формирователя 9530 ко входу 1 осциллографа.
-
7.10.2 Выполнить следующие установки осциллографа:
-
- канал 1 - Включен, связь входа - DC 50 Ом;
-
- полоса пропускания - Full (Полная);
-
- тип синхронизации - Edge (Фронт);
-
- режим измерения - Frequency (Частота), статистика измерений - включена;
-
- коэффициент отклонения - 100 мВ/дел;
-
7.10.3 Подать на вход осциллографа синусоидальный сигнал с калибратора, частотой ^тест=Ю МГц. Размах сигнала с калибратора установить не менее 6 делений по вертикальной шкале осциллографа.
-
7.10.3 Установить минимальное значение длины памяти осциллографа (в настройках развертки выбрать установки длинны записи и установить на минимум). Включить режим измерений частоты сигнала.
-
7.10.4 Увеличивать коэффициент развертки осциллографа до значения от 5 до
20 мс/дел. Добиться на экране осциллографа устойчивого изображения «нулевых биений» в виде низкочастотного синусоидального сигнала частотой FCTp06.
-
7.10.5 Произвести считывание среднего значения результата измерения частоты при числе статистки измерений не менее 50.
-
7.10.6 Определить абсолютную погрешность частоты внутреннего опорного генератора Др по формуле (5):
Af-Fopog, (5)
где: Fcypoo - частота низкочастотного сигнала, наблюдаемого на экране осциллографа, Гц.
-
7.10.7 Вычислить относительную погрешность частоты внутреннего опорного генератора по формуле (6)
8f=Af/107, (6)
где: Др - абсолютная погрешность частоты внутреннего опорного генератора, определенная по п.7.10.6, Гц.
Результаты поверки считать положительными, если вычисленное по формуле (6) значение погрешности не превышает ±2,5 -10’6.
-
7.11 Определение абсолютной погрешности установки уровня срабатывания цифрового логического анализатора (только для модификаций с логическим анализатором)
-
7.11.1 Определение погрешности проводить с помощью калибратора осциллографов Fluke 9500В, используя логический пробник из комплекта осциллографа в следующей последовательности:
-
7.11.2 Произвести сброс всех настроек осциллографа.
-
7.11.3 Подключить логический пробник из комплекта осциллографа к разъему логического анализатора на передней панели осциллографа.
-
7.11.4 Включить цифровые каналы в осциллографе, аналоговые каналы должны быть отключены.
-

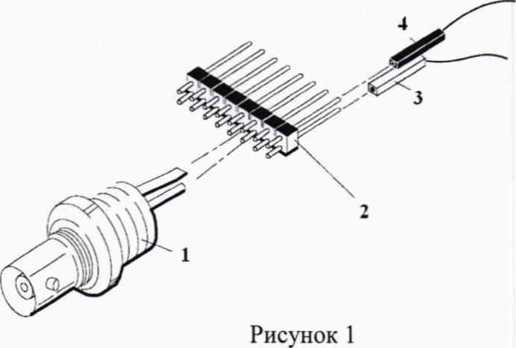

7.11.5 Выход калибратора подключить к адаптеру, вид которого приведен на рисунке 1.
-
Сигнальный разъем логического пробника, начиная с канала D0 подключить к адаптеру.
![Методика поверки. ГСИ. Осциллографы цифровые серии WaveSurfer 4000HDR. ОЕИ Аналитика](mp_html/945315851658923d5edbd9_files/945315851658923d5edbd9-2.jpg)
где: 1. BNC-разъем (к калибратору)
-
2. Соединительная планка (2 шт.)
-
3. Сигнальный разъем логического пробника
-
4. «Земляной» разъем логического пробника
-
7.11.6 В меню логического анализатора осциллографа установить следующие параметры:
-
- тип логики - определенный пользователем;
-
- порог уровня - согласно таблице 11;
-
- гистерезис - согласно таблице 11.
-
7.11.7 Задать уровень сигнала с калибратора согласно таблице 11.
-
7.11.8 Плавно увеличивать напряжение на выходе калибратора до значения, при котором канал DO переходит в состояние устойчивой «логической единицы».
-
7.11.9 Плавно уменьшать напряжение на выходе калибратора до значения иниж, при котором канал DO логического анализатора переходит в состояние «логического нуля». Записать измеренное значение напряжения с калибратора инИж в таблицу 11.
-
7.11.10 Плавно увеличивать напряжение на выходе калибратора до значения UBepx, при котором канал D0 переходит в состояние «логической единицы». Записать измеренное значение напряжения с калибратора UBepx в таблицу 11.
-
7.11.11 Повторить измерения по п.п. 7.11.5 - 7.11.10 для остальных цифровых каналов.
Таблица 11 - Определение абсолютной погрешности уровня срабатывания
Установленный уровень срабатывания, В |
Установленный гистерезис, В |
Значение выходного напряжения калибратора, В |
Допускаемые пределы уровня срабатывания | |
Пверх, В, не более |
Пннж, В, не менее | |||
+10,00 |
0,1 |
+10,45 |
+10,45 |
+9,55 |
1,4 |
+11,10 |
+11,10 |
+8,90 | |
0,00 |
0,1 |
+0,15 |
+0,15 |
-0,15 |
1,4 |
+0,80 |
+0,80 |
-0,80 | |
-10,00 |
0,1 |
-9,55 |
-9,55 |
-10,45 |
1,4 |
-8,90 |
-8,90 |
-11,10 |
Результаты поверки считать положительными, если измеренные значения уровня срабатывания логического анализатора находятся в пределах, приведенных в таблице 11.
7.12 Определение относительной погрешности установки частоты встроенного генератора (только для модификаций с опцией функционального генератора)Определение относительной погрешности установки частоты сигнала встроенного генератора производятся методом прямых измерений с помощью частотомера универсального CNT-90XL.
-
7.12.1 Подключить канал генератора ко входу частотомера.
-
7.12.2 Установить на генераторе сигнал синусоидальной формы. Провести измерение частоты при установленных значениях 1 кГц; 1 МГц; 10 МГц; 20 МГц.
-
7.12.3 Определить относительную погрешность установки частоты по формуле:
<5,. = ус,~Р°-100%; (5)
Fo
где FycT - установленное значение частоты сигнала генератора, Гц;
Fo - значение частоты, измеренное частотомером CNT-90XL, Гц.
Результаты поверки считать положительными, если во всех поверяемых точках значение погрешности не превышает ±0,005%.
7.13 Определение относительной погрешности установки уровня выходного сигнала встроенного генератора (только для модификации с опцией функционального генератора)
Определение относительной погрешности установки уровня выходного сигнала встроенного генератора проводить методом прямых измерений с помощью вольтметра универсального цифрового В7-78/1.
-
7.13.1 Подключить канал генератора ко входу измерения напряжения вольтметра через проходную нагрузку 50 Ом.
-
7.13.2 Установить на генераторе сигнал синусоидальной формы.
-
7.13.3 Установить сопротивление на выходе генератора 50 Ом.
-
7.13.4 Установить частоту выходного сигнала 1 кГц.
-
7.13.5 Устанавливая уровень выходного сигнала (размах) 200 мВ; 500 мВ; 1 В; 2 В;
-
2,5 В, провести измерения уровня выходного сигнала вольтметром В7-78/1.
Определить относительную погрешность установки уровня выходного сигнала по формуле:
UyCT-2-V2-U0
2-V2-U0
■100%;
(6)
где UycT - установленное значение уровня (размах) выходного сигнала генератора, В; Uo - значение напряжения, измеренное вольтметром В7-78/1, В.
Результаты поверки считать положительными, если во всех поверяемых точках значение относительной погрешности установки уровня выходного сигнала синусоидальной формы не превышает ±3,5 %.
8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ-
8.1 При положительных результатах поверки оформляется свидетельство о поверке в соответствии с приказом Минпромторга России от 02.07.2015 № 1815 "Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке".
-
8.2 При отрицательных результатах поверки средство измерений не допускается к дальнейшему применению, знак предыдущей поверки гасится и выдается извещение о непригодности.
С.А. Корнеев
Е.Е. Смердов
Начальник отдела испытаний и сертификации
Инженер по метрологии АО «ПриСТ»
