Руководство по эксплуатации «ИЗМЕРИТЕЛЬ КСВн ПАНОРАМНЫЙ» (Код не указан!)

I^WCM

ИЗМЕРИШЬ КСВн ПАНОРАМНЫЙ

Р2-45     ~  ~

Техническое описание и инструкция пе

вкоплуатади

4

I. ВЕШНИЕ             -

I Л. Настоящее техническое описание и инструкция по эксплуатации предназначена для пояснения принципа действия измерителя КСВн панорамного Р2-45 и отдельных его узлов и устанавливает порядок пользования этим прибором.

• 1.2. Для работы о прибором Р2-45 следует ознакомиться

со следующими документами:    '

.......   ..........а)’тёхШчекгацм“"отйсаниёвГй”йнагруЩ»йГпо эксалйетйции на генератор качающейся частоты 44;

0) техническим описанием и инструкцией по эксплуатации на индикатор Я2Р-67.

• 1.3. В настоящем техническом описании приняты следующие обозначения и сокращения:

а) коэффициент стоячей волны по напряжению КСВн, а в формулах Кет 0 ;

б) генератор качающейся частоты - ГКЧ;

в) детектор направленный - ДН;,

г) электронно-тучевая трубка - ЭЛТ;

д) сверхвысокие частоты - СВЧ.

• 2. назшапйнш

  • 2.1. Измеритадь КСВн п^ьи^зршаной F2-45 чен для панорамного отображения на экране осциллографа-ческого индикатор^ г измерения характеристик КСВн адементов волноводных трактов и ослабления паооивяых волноводных 4-х полюсяшков в диапазоне рабочих частот.

  • 2.2. Прибор' предназначен для работы в цеховых и лабора

торных условиях, которые не должны выходить за пределы следующих величин:-                                                 ■

• - окружающая температура от 278 до 313 К;

• - относительная влажность 95% при температуре 303 К;

• - пониженное атмосферное давление 62 кН/м^;

• - напряжение сети 220 +22 В частотой 50 +0,5 Гц,;

Предельные условия в нерабочем состоянии следующие:

• - мшиимшмая температура 223 К;

• - максимальная - 333 К.

• 3. технические данные

3.14 Диапазон рабочих .частот прибора от 8,24 до 12,05 ГГц, ' оечение волноводного тракта 23 х 10 мм.

• 3.2. ОоЯовяая погрешность измерения частоты ГКЧ при помощи встроенного частотшера не превышает ±0,2%.

• 3.3. Погрешность установки частоты по частотной шкале в режиме ручной перестройки частоты., начальной и. .конечной частот полосы качания в режиме периодической перестройки.ДО ' превышает ±3%.

• 3.4. Прибор работает в следующих, режимах перестройки

частоты: периодическая перестройка- .частоты по пилообразному? закону с периодами 0,08; 1,0; ГО. о ,^л . отклонение длительности периодов не более .^10%,   длительность обратного хо

да в пределах £.5 - -16)%- от митаеьяооти периода перестрой-

„ , 6

кя; разовый запуск вручную о длительностью перестройка 40 с ±20%; ручная перестройка ; ручное качание и установленной полосе.

• 3.5. ГКЧ обеспечивает максимальную полосу качания в полном диапазоне частот прибора.

• 3.6. Минимальная поп оса качания частот составляет не более И от минимальной частоты диапазона прибора.

• 3.7. В индикаторе на экране ЭЛТ наблюдается частотная

метка, получаемая от частотомера ГКЧ. Амплитуда ча_ст_от^ной__метки.____________________________

регулируется в пределах от 0 до 10 мм.

• 3.8. Уровень модаости в измерительном тракте прибора в режиме измерения не более 3 мВт.

• 3.9. Неравномерность уровня калибровки не более±О,3 дь.

• 3.10. Уход кадибровки прибора после 30-ги минутного прогрева за 2 часа измерений в нормальных условиях не превышает +0,1 дБ.

• 3.11. Прибор обеспечивает измерение KGШ в пределах от

1,06 ло 2,U; пределы индикации КСВН or 1.02 до о-=»    .

Основная погрешность измерения КСВН ( S КсгО ) при калибровке в рабочем диапазоне частот прибора не превышает величины, определяе?<юй по формуле (I):

SlicmU - ±5HcmU%   •         _(i)

где Koi'/     - измеряемый КСВН,

• 3.12. Погрешность измерения КСВН на частоте калибровки



но превшие» величины, определяемой во формуле (2)t

SkctU « ± 3 KosO, . (2)

где KosU - измеряемый 'КСВн.   . \ Л ф-Л ■

• 3.13. Прибор обеспечивает измерение ослабления пассивных 4-х иолюсников в. пределах os 0 до минуо 35 дБ о ' КСВн входа я выхода не более 1,3; пределы индикации ослабления от 0 до

минус 40 дБ.                                             ;......        ..........“..............

Основная погрешность измерения ослабления при калибровке в 'рабочем диапазоне частот прибора не превышает величины, определяемой по формуле (3):

5к = + (0,05А ₊ 0,5) дБ, (3)

где А - иимезрешое ослабление в децибелах.

• 3.14. Погрешность измерения ослабления на частоте калибровки не превышет величины, определяемой по формуле (4);

8k = +. (0.05А + 0,2) дБ,    (.4)

где А - измеряемое ослабление в дегитбед^с.

• 3.15. Дополнительная погрешность при изменении окружающей температуры на каждые 10 К относительно области температур нормальных условий в пределах рабочих температур о .учетом ухода калибровки . во времени составляет не более ± 0,2 дБ при измерении ослабления и не белее + 3$ при измерении КСВн' (при КСВн равном 2).

• 3.16. Время прогрева прибора 30 мину» с момента включения.

• 3.17. Прибор сохраняет свои тохнич.оскмо характеристшиФ в пределах установленных норы при питании от сети переменного

тока напряжением 220 ±22 В о частотой 50 ±0,5 ГГц я содержанием гармоник до

• 3.18. Мопжоть, потребляемая прибором от оетя при номинальном напряжении, не превышает 360 ВА.

• 3.19. Прибор допускает непрерывную работу в рабочих условиях в течение 8 часов при сохранения технических харая-теристяк в пределах нор*.    *'

• 3.20. Прибор' сохраняет своя технические характеристики

  детекторах

  £



• 3.21. Среднее время безотказной работа прибора составляв? 900 часов.

• 3.22. Нормальные условия эксплуатации прибора следутаще

• - температура окружоюи^го воздуха 293 ±5К;

• - атмосферное давление 100 ±4 кИ/а^;

• - относительная влажность 65 ±15%;

• - напряжение сети 220 ±4,4 Вс чаототой 50 Гц.

Рабочие условия эксплуатации:

• - температура окружающего воздуха от 278 до 313 И;

• - относительная влажность воздуха 95# при температуре 303 Kj                                         ,

• 3.23. Ггбарпные размерр праббров не более-.

• - индикатора Я2Р-67                  490x482x175 мм;

• - Ш                   .          500x480x300 ш.

ГaO8.озтныe размеры в укладочных ящикам, не более:

• - индикaтвоз Я2Р-67 с квмреоктвм ЗИП 580x574x280 ш;

• - ' ГКЧ                                   580x575x425



  ■■■•■5-й : Л?.'



5. УСТРОЙСТВО . И РАБОТА ПРИБОРА' И ЕГО

СОСТАВНЫХ ЧАСТЕЙ

• 5.1. Принцип действия.                          -

• 5.1.1. Работа. прибора основана ка принципе рефиекгомет-

ра_~ принципе раздельного выделения сигналов. пропорциональных         .

мощности падающей от генератора и отраженной от измеряемого .............................. .............................

объекта волн. Раздельное выделение сигналов осуществляется с помощью двух направленных детекторов. включенных последовательно, первый из которых ориентирован на падающую, второй - на отраженную волну.

Сигналы, пропорциональные падающей и отраженной мощностям, снимаются с детекторных головок, встроенных во вторичных трактах направленных детекторов.

Сигнал на выходе детекторной головки направленного детектора падающей волны подделывается поскяпишм системой АРМ генератора.

Сигнал на выходе детекторной головки направленного детектора отраженной волны при условии квадратичного детектирования пропорционален квадрату коэффициента отражения измеряемой нагрузка по напряжению.

'                                 ч •

Шкалы индикатора рассчитаны на квадратичность детектирования -а проградуированы непосредственно в значениях КСВн и ос-лайления. Работа детекторов в квадратичном режиме обеспечивается низким уровнем модности во вторичном тракте направленных детекторов.

Стpyктуfиые охемы измерения КСЬн и ослабления показаны на рис, I в 2. *

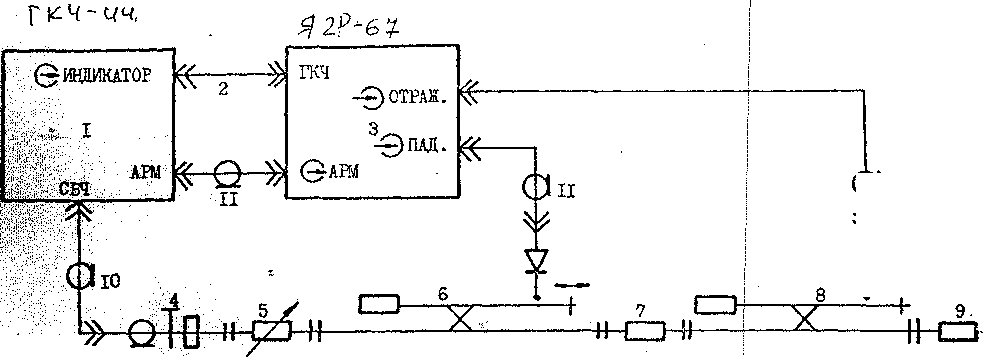

Рве. I. Структурная схема измерения КСВн

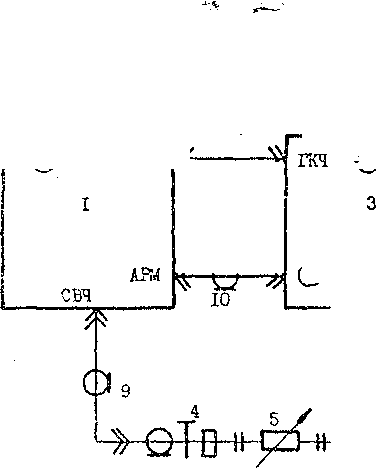

Рис. 2. Структурная схема измерения ослабления

14

Измерение КСВя или ослабления может производиться как в автоматическом, гак и в ручном режимах перестройки частоты.

• 5.2. Схемы электрические приндашыагьяые

• 5.2.1. Генератор качающейся частоты.

Основное назначение - генерирование высокочастот

ного сигнала с изменяющейся частотой и стабильной выходной мощностью в диапазоне частот.

----------------------------------------Основные- "a?reмeнinг^ВД■и_внIгалн^яжrе”ими_функaи1гол^— дующие:

а) генераторная лампа является источником СВЧ кояеба-шй прибора. В качестве генераторной лампы попользована лажа обратной волны;

б) развязыааощий элемент (ферритовый вентиль) устраняет вшяние нагрузки на генераторную лампу;

в) аяекгрически управляемые аттенюаторы на p~i-n диодах являются регулирующими элементами для управления мощностью ГС¹! ( для амплитудной модуляции и стабилизации выходной мощности );

г) усилитель системы АРМ является усилителем сигнала ошибка в режиме стабилизации мощности относительно частотной характеристики датчика;

д) амплитудный модулятор создает напряжение для амплитудной модуляции выходного сигнала-ЖТ;

е) высоковольтный источник питания совместно о частот-

• 8. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

  • 8,1. Пра работе с приборами необходимо соблюдать правила техники безопасности при работе с СВЧ приборами. Открытые концы направленных детекторов необходимо нагружать согдасо-ваняши нагрузками.

• 8.2. Отдельные элементы индикатора и ГКЧ находятся под

высоким напряжением, поэтому при" ремонте приборов"           —

соблюдать правила техники безопасности при работе' с ' выоокаи' напряжением.

• 8.3. Возле рабочего места не должно быть источников сильных магнитных и электрических полей.

• 9.1. ГКЧ, индикатор и СВЧ узлы соединяются согласно структурной схеме рас. 3. Для соединения выходов детекторов направленных с входами издающего а отраженного сигналов в индикаторе и выхода АРМ индикатора со входом АРМ ГКЧ используются соединительные двухоплеточвые кабели К-9 из комгшекта прибора. Для остальных соединений исполльзу-ется кабель* СОб” аз комплекта ГКЧ.

• 9.2. Коакcиa’^ьн-“всu^новадянй переход для подсоединения СВЧ гранта к ГКЧ в согласованная оконечная нагрузка находятся в ЗИЛе ГКЧ.

• 9.3. Корпусы индикатора а ГКЧ перед.работой должны бнть завешена. Клеммы защитного заземления расположены на задних панелях ГКЧ и индикатора.

(3“ ИНДИКАТОР

Г~1

2!

Прибор модет работать в следующих режимах;

а) панорамного измерешы КСВн и ослабления. При работе в етсы реаише прибор калибруется бо всем диапазоне рабочих частот и исследуемая характеристика КСВн или ослабления наблюдается в желаемом частотном диапазоне. Этот режим рёкомен-

........‘ > ■дуется-при- проверке -или регулировке-устройств; - — ■ - - ■ .

б) измерение КСБн или ослабления на фиксированной частоте. При работе в зтом режиме прибор калибруется на фиксированной частоте и интересующий параметр измеряется на этой частоте с повышенной точностью;

в) режим обзора и измерения частотной характеристика

КСВн или ослабления в логарифмическом масштабе. Этот режим рекомендуется при измерении устройств, частотные характеристики которых резко меняются в вдроких пределах.

• 10,1. П<^сu^<^'гo:вка к проведению измерений

  • 10.1.1. Произведите следующие соединения кабелями;

- выход Д1: падающей -        НАД. на передней панели

индикатора кабелем К-9;

редней панели индикатора кабелоа К-Э;

22

• - соединить кчйчлчм "006" разъем "ГКЧ" на задней панели

индикатора с разъемом          ИНДИКАТОР на задней панели

ГКЧ;                                             ■

• - вставить замыкатель из комплекта индикатора в разъем ШОК 1^-M'OfiOii на заднем панели индикатора;

• - подключить вход коаксиакльно-вачноводного перехода кабелем ВЧ из коммента ГКЧ к разъему СВЧ ГКЧ.

. £

“......““'T0.1.2........УстТшонитё........щршы‘'упЩдлеййЯ'нн'»^-п1е<редн'е5Г' панело.........

ГКЧ В слчдуюшч положения:

• - переключатель РШИИ в положение AM 100 кН ;

• - переключатель РШ1М КАЧАНИИ в положение 0,08;

• - ручку ГАЧА'ИНАЛ ЧАСТОТА на начальную частоту рабочего диапазона частот;

• - ручку ПОЛОСА на конечную частоту рабочего диапазона частот.

• 10.1.3. Включите ГКЧ Г ипдикзтор, дай га йм прогреться в течение 30 минут и произведите: слелyю!i^га операц^5и о оий,лр « тором:

• - вращением оси аезосrоаг | установите чижикк v-yi

зопгильную светошугся линию паиочано на Ь -       выше ш’.дне

границы рабочей части экрана;

лируйте яркость и фокусировку луча так, чтобы линия развертка

была четко выраженной я не утомляла зрение при длительной работе с прибором;

• - вращением оси резистора ——«<■   установите начало

развертки на левой границе рабочей части экрана;

• - вращением оси резистора УСИЛЕНИЕ X, на задней панели индикатора установите конец развертка у правого края рабо-

.................. . лей части... экрана.; ■ _: — .. . - . . - •- . _; — ....................................................................

• - установите ось резистора КОШТ. УРОВЕНЬ на задней панели индикатора в крайнее левое положение;

• - установите туыблер СМЕШЕНИЕ на задней панели индикатора в положение ^и + ";               .

• - подсоедините к разъему ИНДИКАТОРА -*-) ОТРАЖ. вольтметр с входным сопротивлением не менее I МОм я вращением

оси резистора СМЕШЕНИЕ установите показание вольтметра

0,7 - 0,9 В. Соедините выход ДН отраженной волны о ' разъемом ОТРАЖ. индикатора.                         ,

Установите на лицевой панели индикатора органы управления в следующие положения:

• - кнопку КОРРЕК. в ненааатое положение;



• - кнопку -Ю dB в неяажатое положение;



• - кнопку ЛОГ. в яенажатое положение;

Л '                        <

• - кнопку         в нажатое положение;

- переключатель ПРЕДЕЛЫ в положение ПАЛ.

• 10.1.4. Вращением ручки ОТСЧЕТ индикатора визир яа отметку 3 мВ по шкале т V .

24

На экране ЭЛТ индикатора наблюдается линия электронного визира, положение которой регулируется ручкой ОТСЧЕТ, линия падающей моадооти, регулируемая ручками НАЛ. (индикатора) я ВЫРАВНИВАНИЕ (ГКЧ) к линия контрольного уровня.

Включите тумблер ГЕНЕРАЦИЯ на передней панели ГКЧ. Ручкой ЧАСТОТОМЕР установите по частотомеру начальную частоту рабочего диапазона и ручкой НАЧАЛЬНАЯ ЧАСТОТА установите частотную: метку".....на.......левый.......край.......линии.....р^^'ьертк^'." Ручк^ой" ‘ЧАСТО!' О’ЖР'р“уттшт(Ви!-.......‘................

та по частотомеру конечную частоту рабочего диапазона и ручкой ПОЛОСА установите частотную -метку на правый край линии развертки .

С помощью ручек ВЫРАВНИВАНИЕ и ПАД. совместите линию падающей мощности с линией электронного визира. Получите на экране Ж лянию падающей мовдости без резких выбросов, вводя ослабление аттенюатора в тракте.

• 10.1.5. Установите переключатель ИРЕЩЕЛЬ в положение 0.

При этом шесто линии падающей мощности на экране ЭЛТ наблюдается линия калибровки. Ручкой ОТСЧЕТ индикатора установите визир на отметку 0 по шкале dB. Совместите линию калибровки ручкой КАЛИБР, с -линией электронного шзира. Добейтесь на экране ЭЛТ наиболее ровной, без резких. выбросов, линии калибровки с помощью плунжеров направленных детекторов канала отраженной и падающей волн. Совместите линию калибровки с линией электронного визира так, чтобы линия визира проходила по середине линия калибровки. Измерьте неравномерность линии калибронки. Для этого совместите ИГЧкой ОТСЧЕТ линию визара с максимальными отклонениями линия калибровки (в обе стороны). Величина отклонений уровня калибровка от нулевого уровня лиши шзира в рабочем диапазоне частот отсчитывается по шкале Тв и должна быть не более +0,3 дБ.

• IO.I.6. При большей неравномерности необходимо провести дополнительную регулировку плунжерами ДН. В случае, если плунжерами ДН не удается уменьшить неравномерность до £0,3 дБ, необходимо произвести коррекцию. Для этого наймите кнопку K0PPEK. и поставьте все ручки резисторов ЩР. ,АШЕЛ. и ПОЛ ОХ, в крайнее левое положение. Затем поворотом ручки П0Л0Ж. первой группы совместите колоколообразныВ. выброс с местом кривой калибровки, которое необходимо.....скорректировать. Потенциометром АМГШ1. этой же группы

ручек установите полярность и величину компенсации, а потенциометром ЖИР. этой же группы установите ширину калоко^лообрззного выброса такой, чтобы компенсация была наюгучрей. При повороте оса потенциометра ШИР. происходит смещение кслоколссбеазнсгс выброса, поэтому потенциометром ПОЛОЙ этой же группы положение выброса должно восстанавливаться.                 ■

Аналогично скорректируйте оставшиеся неравномерности линяй калибровки использованием трех оставшихся групп ручек.

После выполнения коррекции всеми четырьмя группами ручек, при необходимости, проведите уточнение коррекции кривой калибровки осторданым поворотом всех осей потенциометров по очереди.

Произведите повторное совмещение линии калибровки о линией электронного визира я проверьте величину отклонения линии калибровки от нуля.

• II. ПРОВШЙ1ШЕ ИЗМРЕЗШЙ        ,

' II Л, Измерение КСВн в панорамном режиме

Перед измерением КСВн подготовьте к работе и откалибруйте прибор по методике, указанной в п, ГОЛ.

Переориентируйте ДН отраженной волны (подключите его к ДН падающей всшш другим выходом) и подсоедините к его выходу измеряемый объект (см. рис. I).

Установите переключателем РЕЖИМ КАЧАНИЯ желаемый период развертки 0,08; I; 10; 40 с. Периоды развертки I; 10 и 40 с рекомендуются при измерении малых КСВн                с нажатой

кнопкой Д, , Поставьте переключатель ПРЕДЕЛЫ в положение, при котором кривая КСВн расползается яа экране удобно для наблюдения и измерения (вблизи серолины экреача). Ручкой ОТСЧЁТ совместите линию электронного визира с максимальным или минимальным значением ■ измеряемого КСВн и по шкале КСВн отсчитайте его значение. При необходимости определения частоты, на которой имеется характерное показание измеряемого КСВн (выброс, крутой перепад я т.дД ручкой ЧАСТОТОМЕР совместите частотную метку с требуемой точкой измеряемой характеристики и отсчитайте значение частоты по шкале частотомера.

В случае, когда допускается менее точное (яа 0,5 - 1%) измерение КСВн, калибровку можно производить но корот.коза.мнка-телю. При этом ДН отраженной волны остается в положения измерения КСВн, а вместо измеряемого объекта подсоединяется коротко-замыкатель из комплекта прибора и производится калибровка как описано в п. 10.1.

• II.2. Измерение КСВн на фиксированной частоте

Ручкой ЧАСТОТОМЕР установите требуемую для измерения частоту. Ручкеми НАЧАЛЬНАЯ ЧАСТОТА и ПОЛОСА совместите указатели на частотной, шкале ГКЧ и плакым,- вращением ручка НАЧАЛЬНАЯ ЧАСТОТА подучите отклонение отрелки микроамперметра на лицевой панели ГКЧ. Ручку МЕТКА на индикаторе установите в крайнее левое положение .

Перед измерением КСВн подготовьте к работе а откалибруйте прибор по методике, указанной в п. 10„I.

Нажмите кнопку         . ДН отраженной волны переориенти

руйте и к его выходу подсоедините измеряемый объект (см. рис. I), Установите переключатель ПРЕДЕЛЫ в положение, при котором, характеристика КСВн располагается Мяизи середины экрана. Ручкой ОТСЧЕТ совместите линяю электронного визира с линией измеряемого КСВн и отсчитайте, результат по шкале КСВн.                  '

При изменении частоты измерения необходимо. произвести, ка-..............

либровку на этой частоте.                              '

• II.3. Измерение ослабления в панорамном

рекпме ■

Перед измерением ослабления подготовьте к работе и откалибруйте прибор по методике, указанной в п. 10,1. МеЛЩу ДН падающей и отраженной вотш.(см. рис. 2) включите измеряемый объект.

Переключатель ПРЕДЕДЫ установите в положение, при котором кривая характеристики ослабления располагается на экране удобно для наблюдения и измерения (вблизи..середа пн экрана).

Ручкой ОТСЧЕТ совместите линию электронного визира с максимальшм и минимальным значением на кривой ослабления и по шкале d В отсчитайте показание. Измеряемое значение ослабления определяется: как алгебраическая суша (с учетом знака) величины ослебления, соответствующего положению переключателя ПРЕДЕЛЫ со знаком минус и величины, отсчитанной по шкале dB.

При необходимости определения частоты, на которой имеется характерное показание измеряемого ослабления

(выброс, крутой перепад и т.д.), ручкой ЧАСТОТОМЕР совместите частотную метку о требуемой точкой измеряемой характеристика ослабления и отсчитайте значение частоты по шкале частотомера.

• II.4. Измерение ослабления на фиксированной частоте

................................‘.....-...........................................Ручкой.....ЧАСТОТОМЕР''.....устаноВйте'Требуе^му:»......для......измерения ^к        частоту. Ручками НАЧАЛЬНАЯ ЧАСТОТА и ПОЛОСА совместите ука

затели яа частотной шкале ГКЧ и плавным вращением ручки НАЧАЛЬНАЯ ЧАСТОТА получите отклонение стрелка микроамперыет-

‘        ра на лицевой панели ГКЧ. Ручку МЕТКА на лицевой панели

■       индикатора установите в крайнее левое положение. Перед изме

рением подготовьте к работе и откалибруйте прибор по методике, указанной в п. 10.1.

Нажмите кнопку Л . Между ДН падающей и отраженной воля (см. рис. 2) включите измеряемый объект.

Измерьте ослабление аналогично методике, приведенной

*         в п. II.3.

• II.5. Измерение в логарифмическом режиме Подотовьте прибор к работе и откалибруйте согласно методике п. 10.1. Включите измеряемый объект в измерительную цепь согласно соответствующей методике измерения КСВн или

ослабления (ом. рио.-I и 2).

Частотную характеристику КСВа или ослабления монете наблюдать непосредственно на экране Ж. Отсчет показаний произведите по шкале dB ЛОГ. (средняя шкала) с пшощью электронного визира.

При измерении КСВн необходимо перевести результат из децибел в единицы КСВн по табл. 2,

.                            Та&вда 2

• II.6. Контрольный уровень

Если при регулировке или проверке устройств СВЧ необходимо фиксировать верхний и нижний уровень измеряемой величины одновременно, воспользуйтесь линией контрольного уровня йак вспомогательным визиром. *

Для этого:

• - установите злектровдым визиром нижнею желаемую величину.....КСВн.............или.......ослайлёния;

• - вращая ручку КОНТР. УРОВЕНЬ (задняя панель индикатора)

совместите линию контрольного уровня с линией электронного визира;                                                                       .

• - ручкой ОТСЧЕТ установите электронным визир ом верхнюю желаемую величину КСВн или ослабления.

• II.7. Измерение ослабления рассогласованных

четырехполюсников

При измерении ослабления рассогласованных четырехполюсников дополнительная погрешность измерения определяется по графику, приведенному в приложении I.

• II.8. Измерение КСВн или ослабления

в узкой полосе

При необходимости ■ проведения измерений в узкой полосе, когда ширина частотной метки соизмерима с шириной полосы частот измерения, рекомендуется частотной меткой пользоваться только при .установке полосы, а при измерении ручку МЕТКА установить в крайнее левое положение.

Операции калибровки и измерения аналогичны описанным выше.

Продолжение табл. 2

*

34

• 13. ■' ПОВЕРКА ПРИБОРА

  • 13.1. Операции а средства поверка.

При проведения поверки дслжнь вшпошыться операцаа а применяться средства поверкя, указшшые в тайл. 3.

~                     Таблица 3

£

—Наименование операций* Номер - Средства- « sue- нор-

ыйтивно-техничеокие харак-

теристика

Примечание, Допускается применение других средств поверии,

прошедших метралогиче>к:ую аттестат» и удовлетворяем t по точности требованиям гайл. 3.

• 13.2. Условия поверки и подготовка к ней.

  • 13.2.1. При проведении поверки должны соблюдаться усло-мя, указанные в п.3.22 настоящего технического описания.

  • 13.2.2. Перед проведением поверки должны быть выполнены подготовительные работы в соответствия о требованиями п.10.1 настоящего ТО.

• 13.3.             поверки.

  • 13.3.1. Внешний осмотр.

..... ........... —При-проведении.......внешнего......осмотра.должно. ...быть........установлено...... соответствие прибора следующим требованиям:

• - полной комшектности; •

• - наличие маркировки и

• - отсутствие механических повреждений блоков прибора я

и СВЧ алеменгов;                  >

• 13.3.2. Определение метрологических параметров:

а) проверка неравномерности уровня калибровки в рабочем диапазоне частот производится соолаоно методике п.10.1;

б) проверка погрешности измерения КСВн производится при помощи образцовых нагрузок Э9-83. Прибор поддотавликается я работе и калибруетоя согласно п.10.1, затем производится измерение КСВн образцовых нагрузок о KctU => 2 и 1,4 на частотах аттестации по методике п,И,2 ТО. '

Погрешность измерения КСВн ( б'КстУ ) определяется по формуле (5):                  *                              •

36

SK<nU *                    _<1ООЙ.          (5)

Коею

где КстШ - измеренное значение КСВн (максимальное отклонение of аттестованного значений;

Кого» - аттестованное значение КСВн образцовой нагрузки на частоте измерения;

...............................в) пооверккаюг-рещ^со^с^1^*ии&^сер^нии ■ оолаблення . цровивсдииос ара помощи еттенйат’ора волноводного поляризационного ДЗ-ЗзА. Прибор подготавливается к работе и калибруется вместе о аттенюатором при нулевом ослаблении согласно п.10.1 настоящего ТО, затем производится измерение нескольких значений ослабления, усташаишваемых на аттенюаторе (2, 5, 8, 13, 18, 22, 25, 30, 35 дБ) по методике п.11.4 ТО.

Погревдсють измерения ослабления опредеешется

по формуле (6);

«А з Анзы. - Аатт.,

где Аизм. - измеренное значение ослабления (максимальное и минимальное в диапазоне часто? при одаом и том же показании поляризационного аттенюатора) Аатт - показание аттенюатора.

• 13.4. (ОюIPыаниe результатов поверши.

  • 13.4.1. Поло^тельные результаты поверки оф>ркшяотся клеймением прибора а аапиоью результатов поверки в форад'ляр, заснемн^яын в порядке, усташоьйепном предприятием.

  • 13.4.2. В случае отрицательных результатов поверки ватуск прибора в обращение запрещется. Оттиски поверительно-го клейма на приборе погашаются ₅ в документах по оформлению результатов поверки делается соответ^с^'^'вю^щая запись, а прибор нал]ммяется в ремонт.

После ремонта производится повторная поверка.

Примечания: I. Методика поверки ГКЧ и индикатора, перечень характеристик, подлежащих поверке, с указанием типа необходимых средств поверки, приведена в технических описаниях на ГКЧ и индикатор.       .

’ 2. Поверка прибора должна производиться не

.. .......................................... ......................реже...о,ад.ог-о раза в -12 месяцев в после..............................................

длительного хранения.

• 14. ПРАВИЛА ХРАПЕНИЯ

  • 14.1. Приборы должны быть устойчивы к хранению в следующих условиях:

• - температура окружающего воздуха от 278 до 313 K;

• - относительная влажность до 80%, при 298 К в ниже без конденсации влаги.

В помещений для хранения не должно быть пыли, паров кяо-лот, щелочей, а также газов, вызывающих коррозию.

• 14.2. Приборы, поступающие на склад поаребь^^^я и преднаэ-наченние для 8ксгLлуатtшыы не ранее шеста месяцев со дня поступления, могут храниться в упакованном виде.

Приборы, прибывшие для длительного хранения (продолжительностью более шести месяцев, содержатся освоботщеш-шми от транспортной упаковки. Срок хранения приборов 5 лет.

38

• 15. ТРАНСПОРТИРОВАН!®               •

  • 15.1. Тара, упаковка и маркирование упаковки.

Упаковка аппаратуры должна производиться согласно ведомости упаковки, которая составляется предприятием-изготовителем аппаратуры.

В каждую упаковку’ доджей быть вложен упаковочный лист.

Транспортная тара, куда закладывается изделие, предварительно упакованное в укладочные яаики, должна быть заполнена полностью. Неиспользованный объем транспортной тары должен быть заполнен пачками гофрированной бумаги.

Применение сена, соломы, бумажной макулатуры, опилок и тому подобных материалов для упаковки запрещается. Упакованные изделия должны быть опломбированы.

Маркировка наносится непосредственно на боковые стенки транспортного ящика. Маркировка состоит из основной надписи (тип, № прибора), дополнительной (масса прибора) и предупредительных знаков ъш надписей (рис.4).

• 15.2. Условия транспортированы,

Погрузка, разгрузка а транспортирование прибора должны производя ться в условиях, исключающих механичеокие повреждения упаковки прибора. Прябор'-обязательно должен находиться в заводской упаковке, которая обеспечивает его сохранность при транспортировании. Транспортирование . прибора должно осуществляться только в закрытом таанопоатe (железнодорожных вагонах, контейнерах, закрытых автомашинах, трюмах и г. д.).
