Методика поверки «Счетчики электрической энергии однофазные электронные ЦЭ2726» (АН2.720.000 И2)

Заместитель директора

ГЦИ СИ “ВНИИМ им. Д.И.Менделеева”

______________В. С. Александров

“_____”______________2002 г.

СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ ОДНОФАЗНЫЕ ЭЛЕКТРОННЫЕ ЦЭ2726

Методика поверки

АН2.720.000 И2

Руководитель лаборатории ■ госэталонов в области электроэнергетики ГЦИ СИ "ВНИИМ им. Д.И.Менделеева"

____Е.З. Шапиро

"____"_________________2002 г.

ФБУ ’Государственный региональный центр стандартизации, метрологии и испытаний в Псковской области’

Настоящая методика поверки распространяется на счетчики электрической энергии однофазные электронные ЦЭ2726 (в дальнейшем - счетчики) и устанавливает методику их первичной и периодической поверок (в дальнейшем - поверка).

Счетчик имеет вариант исполнения со встраиваемым модулем электросилового модема (в дальнейшем - модем).

Межповерочный интервал 16 лет.

Варианты исполнения, в зависимости от класса точности, количества тарифных зон и наличия модема, приведены в таблице I.

Таблица 1

Примечание - Счетчик ЦЭ2726 конструктивно имеет варианты исполнения в прямоугольном (АН2.720.000) и круглом (ЗПТ.410.014), а счетчик ЦЭ2726 с модемом - в прямоугольном (ЗПТ.410.016) корпусе.

1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 2.

Таблица 2

2 СРЕДСТВА ПОВЕРКИ

• 2.1 При проведении поверки должны быть применены средства, указанные в таблице 3.

Таблица 3

Примечание - Допускается использование других средств поверки, обеспечивающих допустимые погрешности измерений и требуемые режимы поверки.

• 3.1 При проведении поверки должны быть соблюдены требования

ГОСТ 12.2.007.0-75, "Правил технической эксплуатации электроустановок потребителей" и "Правил техники безопасности при эксплуатации электроустановок потребителей", утвержденных Госэнергонадзором, технического описания и инструкции по эксплуатации установки для поверки счетчиков.

• 4.1 Поверку следует проводить в нормальных условиях применения, указанных

в таблице 4.

Таблица 4

Перед определением погрешностей счетчик следует выдерживать при номинальной нагрузке не менее 15 мин.

• 5.1 Перед началом поверки снять крышку зажимов счетчика, снять перемычку Y1 на зажимной плате счетчика в прямоугольном корпусе (см. схему подключения счетчика на крышке зажимов или рисунок 1), отсоединить перемычку Y1 от зажима 1 зажимной платы счетчика в круглом корпусе (рисунок 2) или от зажима 3 счетчика с модемом (рисунок 3).

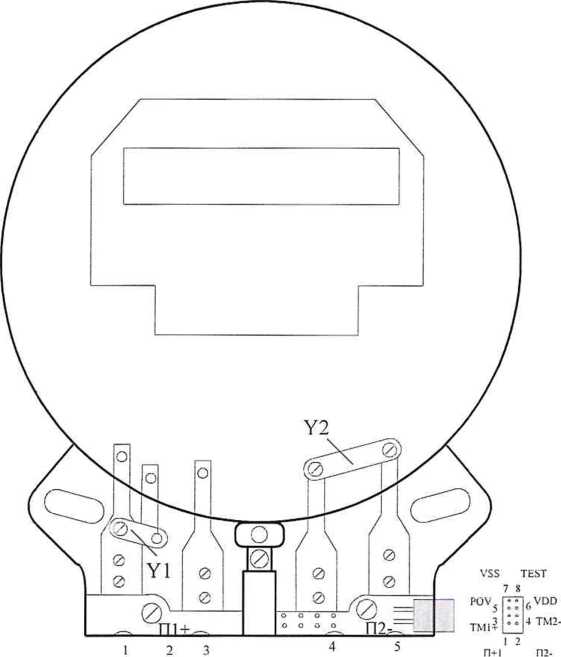

Рисунок 1

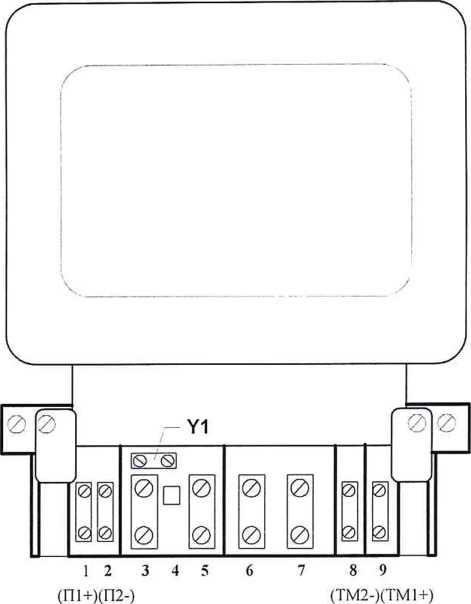

Рисунок 2

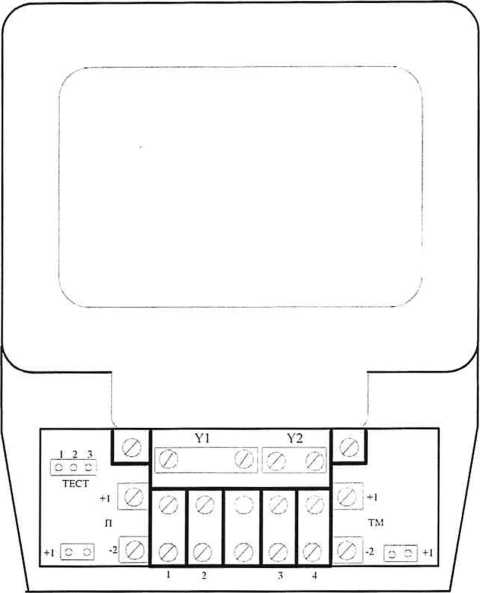

Рисунок 3

• 6.1 Внешний осмотр

  • 6.1.1 При проведении внешнего осмотра должно быть установлено соответствие счетчика следующим требованиям:

• - на крышке зажимов должна быть схема подключения счетчика;

• - поверхности корпуса и крышки зажимов не должны иметь механических повреждений (трещин, выбоин, царапин и др.);

• - стекло в смотровом окне должно быть прочно закреплено и не иметь трещин;

• - надписи и обозначения на щитке счетного механизма должны быть четкими и ясными;

• - зажимная плата должна иметь все винты без механических повреждений резьбы и шлицов.

• 6.2 Проверка сопротивления изоляции

  • 6.2.1 Измерение сопротивления изоляции следует производить мегаомметром в нормальных условиях применения при напряжении постоянного тока 500 В.

Мегаомметр подключить между винтом, крепящим кожух к цоколю счетчика, и всеми соединенными между собой зажимами зажимной платы. Отсчет показаний производить после приложения напряжения.

Счетчик считается выдержавшим испытание, если сопротивление изоляции будет не менее 20 МОм.

Примечание - При первичной поверке проверку сопротивления изоляции допускается не проводить

• 6.3 Проверка электрической прочности изоляции

  • 6.3.1 Проверку электрической прочности изоляции следует производить на пробойной установке путем подачи испытательного напряжения 4,0 кВ (среднее квадратическое значение) частотой (45 - 65) Гц между соединенными между собой всеми зажимами зажимной платы счетчика (без крышки) и "землей" (корпус, установленный на плоской проводящей поверхности) в течение 1 мин, а при увеличении испытательного напряжения на 25 % допускается производить в течение 1 с.

Счетчик считают выдержавшим испытания, если не произошло пробоя или перекрытия изоляции. Появление "короны" или шума при проверке не является признаком неудовлетворительных результатов проверки.

• 6.4 Опробование

  • 6.4.1 Опробование счетчика производить на установке для поверки счетчиков при номинальном значении напряжения, токе не ниже 5 А и значении коэффициента мощности cos ср = 1.

Подключить счетчик к установке для поверки по схеме, приведенной на рисунке 4 для счетчика в прямоугольном корпусе, на рисунке 5 для счетчика в круглом корпусе и на рисунке 6 для счетчика с модемом.

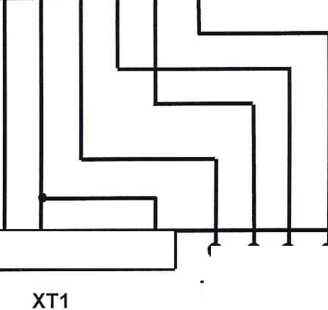

ХТ1 - вилка ОНЦ-ВГ-5/16-В

Рисунок 4

ХТ1 - вилка ОНЦ-ВГ-5/16-В

Рисунок 5

При использовании других средств поверки счетчик подключать в соответствии с эксплуатационной документацией на эти средства.

Установить указанные напряжение, ток, коэффициент мощности и производить визуальный контроль за светодиодным индикатором функционирования на щитке счетчика и за сменой информации на счетном механизме. Индикатор функционирования должен включаться с частотой, пропорциональной входному току, при больших значениях тока визуально светиться непрерывно. В счетчиках однотарифных с ЖКИ контролировать последовательный вывод на дисплей потребленной электроэнергии в киловатт-часах (кВт-ч) и текущего значения средней мощности в ваттах (Вт). В счетчиках многотарифных с ЖКИ контролировать индикацию на дисплее текущего времени (часы, минуты), текущей даты (день, месяц, год), текущего значения средней мощности (Вт), потребленной электроэнергии по тарифным зонам суток (кВт-ч) с указанием номера тарифа, метки текущей тарифной зоны под ее номером.

• 6.5 Определение основной погрешности

  • 6.5.1 Основную погрешность счетчика определять на установке для поверки по схеме включения, приведенной на рисунках 4; 5 или 6, при значениях информативных параметров входных сигналов, указанных в таблице 5.

Таблица 5

Установка для поверки ЦУ6800

ХТ1 - вилка ОНЦ- ВГ- 5/16-В

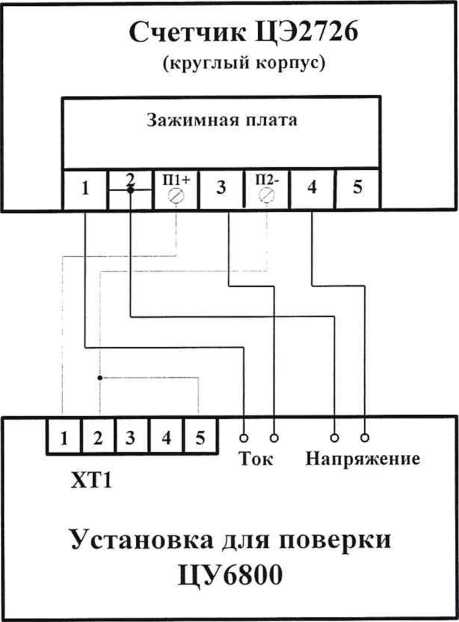

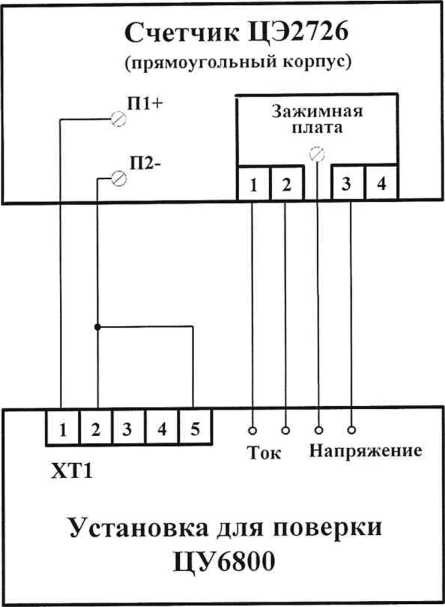

Рисунок 6

Основную погрешность определять по выходному устройству П1+, 112-счетчика, работающему в режиме испытательного выхода с постоянной 25600 имп/кВт-ч. Допускается определять основную погрешность по выходному устройству, работающему в режиме основного передающего устройства, с постоянной 100 имп/кВт-ч, либо по светодиодному индикатору функционирования, который имеет постоянную

25600 имп/кВт-ч.

• 6.5.2 Установить режим работы выходного устройства счетчика. Для задания режима испытательного выхода необходимо выполнить следующее:

- для счетчика в прямоугольном корпусе и для счетчика с модемом замкнуть перемычкой контакты 2 и 3 разъема «ТЕСТ» (ХТ4 на принципиальных схемах 5ПТ.066.141-01 ЭЗ, 5ПТ.066.141 ЭЗ) печатной платы счетчика;

- для счетчика многотарифного в круглом корпусе замкнуть контакты 5 и 7 технологического разъема, встроенного в цоколь счетчика (Х2 на принципиальной схеме 5ПТ.066.131 ЭЗ).

В режиме основного передающего устройства перемычку не устанавливать.

Подключить счетчик к установке для поверки счетчиков в соответствии с рисунками 4; 5 или 6. Ввести в установку значение постоянной поверяемого счетчика, установить значения напряжения, тока и коэффициента мощности, указанные в таблице 5, и определить значение основной погрешности для каждого испытания. Время каждого измерения не менее ЗОс. Предел допускаемого значения основной погрешности для каждого испытания указан в таблице 5.

Допускается уменьшать время испытания до значений, при которых каждый из отсчетов основной погрешности не выходит за пределы допускаемого значения.

• 6.6 Проверка чувствительности

  • 6.6.1 Проверку чувствительности производить на установке для поверки счетчиков (см. рисунки 4; 5 или 6) при номинальном напряжении, коэффициенте мощности coscp = 1 и токе, равном 0,0125 А для счетчика класса точности 1 и 0,025 А для счетчика класса точности 2. Выходное устройство многотарифного счетчика перевести в режим испытательного выхода (см.п.6.5.2). В качестве показаний следует принимать количество импульсов, зафиксированное с выходного устройства счетчика.

Результат поверки считать положительным. если с в л ходкого устройства поступит 2 импульса за время испытаний нс более 4 мин.

Допускается для фиксации импульсов использовать частотомер, подключенный к счетчику по схеме рисунка 7.

Допускается чувствительность проверять путем измерения основной погрешности счетчика. При этом основная погрешность счетчика не должна превышать ± 50 %.

• 6.7 Проверка отсутствия самохода

  • 6.7.1 Проверку отсутствия самохода производить на установке для поверки счетчиков или с использованием частотомера (см. п.6.6) при отсутствии тока в цепи тока и значении напряжения 253 В по показаниям выходного устройства счетчика в режиме испытательного выхода в течение 4 мин.

В качестве показаний следует принимать количество зафиксированных импульсов.

Результат поверки считать положительным, если за время испытаний с выходного устройства поступит не более 1 импульса.

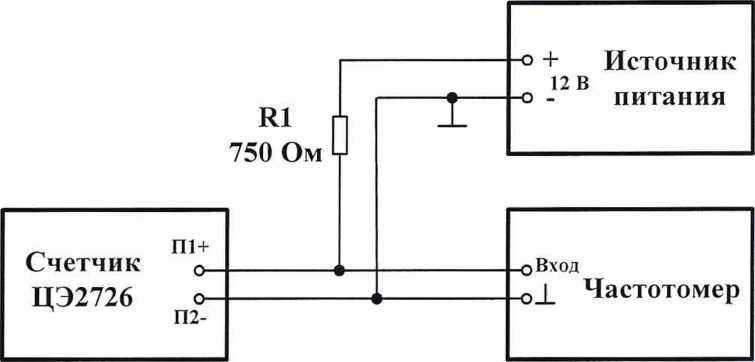

Рисунок 7

• 6.8 Проверка точности хода часов и обмена данными с персональной ЭВМ

  • 6.8.1 Проверку точности хода часов счетчика проводить путем измерения периода следования импульсов на выходном устройстве счетчика, работающего в режиме формирования контрольных временных меток с номинальным значением периода следования 2000000 мкс, и определения по измеренной величине погрешности периода следования константы «с» программной коррекции точности хода часов.

Для задания режима контроля временной метки замкнуть перемычкой контакты 1 и 2 разъема «ТЕСТ» на печатной плате счетчика в прямоугольном корпусе и счетчика с модемом или контакты 7 и 8 технологического разъема Х2 счетчика в круглом корпусе. Подключить к счетчику частотомер в соответствии со схемой рисунка 7. Подать на счетчик номинальное напряжение и визуально контролировать периодическое включение светодиодного индикатора функционирования.

С помощью частотомера измерить период следования выходных импульсов счетчика при усреднении не менее 10 импульсов. Период выходных импульсов должен находиться в пределах Т = 2000000 + 256/ -128 мкс. Определить отклонение измеренного значения периода от номинального 2000000 мкс и по таблице приложения 2 найти значение константы коррекции таймера счетчика «с».

• 6.8.2 Выключить входное напряжение счетчика, отключить частотомер и перевести выходное устройство счетчика в режим основного передающего устройства (см. п.6.5.2). Подключить счетчик в прямоугольном корпусе с помощью кабеля АН6.705.000 (рисунок 8), счетчик в круглом корпусе - кабеля 5ПТ.505.001 (рисунок 9), а счетчик с модемом - кабеля АН6.705.001 (рисунок 10) к ПЭВМ через асинхронный последовательный порт СОМ1 (или COM2).

  Счетчик	"П"	ХТ2	ПЭВМ
  ЦЭ2726		АН6.705.000
  (прямоугольный коопус)		\        /          ХТ1
  		X /	СО.М1
  	’ТМ"	хтз	(COM2)

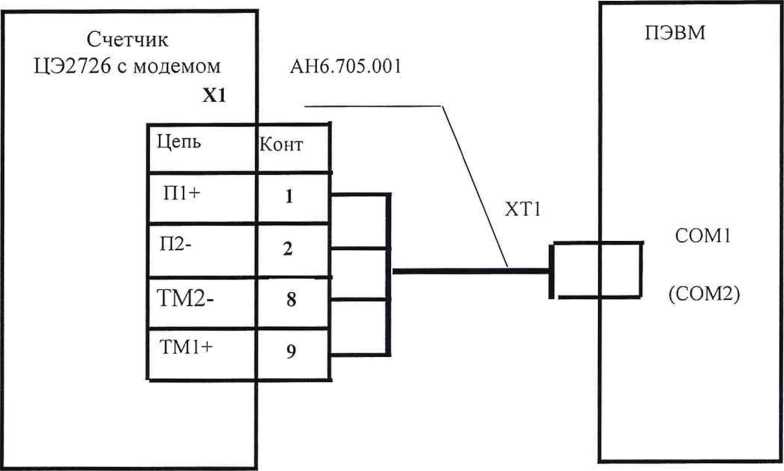

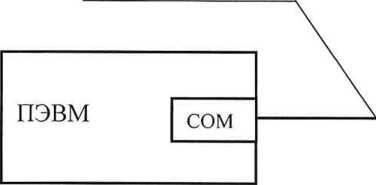

Рисунок 8

Рисунок 9

Подать на счетчик номинальное напряжение, запустить программу контроля счетчика А.Н.00720-03 12 02 на ПЭВМ. В соответствии с руководством оператора А.Н.00720-03 34 02 прочитать с помощью ПЭВМ константу коррекции «с», записанную в счетчике, которая должна отличаться от полученного в п.6.8.1 значения не более, чем на ± 1.

Рисунок 10

• 6.9 Проверка обмена данными через модем

  • 6.9.1 Проверку обмена данными через модем следует производить при включении счетчика по схеме, приведенной на рисунке 11.

После подключения счетчика ЦЭ2726 с модемом через модем к ПЭВМ согласно рисунку 11 подать на схему номинальное напряжение. Ввести в ПЭВМ программу обмена данными через модем Гб.00384-01 12 02. В соответствии с руководством оператора Гб.00384-01 34 02 после получения доступа к памяти счетчика записать любой абонентский номер счетчика в диапазоне от 1 до 15000000. Прочитать значение абонентского номера из счетчика.

Результат поверки считать положительным, если прочитанное значение абонентского номера совпадает с записанным.

• 7.1 Результаты поверки отражаются в протоколе поверки. Рекомендуемая форма протокола приведена в приложении 1.

При осуществлении поверки на автоматизированной установке с распечаткой результатов поверки, решение о признании годности счетчика осуществляется на основании распечатки протокола поверки, выданной автоматизированной установкой.

• 7.2 В счетчике, признанном годным, перемычку Y1 на зажимной плате установить в исходное положение, проверить отсутствие перемычек на контактах разъема «ТЕСТ» печатной платы счетчика в прямоугольном корпусе или технологического разъема Х2 счетчика в круглом корпусе многотарифного, установить крышку зажимов счетчика и пломбировать его с нанесением на пломбы поверительного клейма.

• 7.3 В случае отрицательных результатов поверки счетчик признается непригодным. При этом клейма счетчика гасят, пломбу предыдущей поверки снимают.

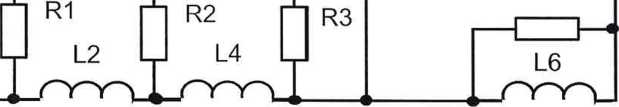

кабель АН6.721 .ООО

УПД-600М

XI

L1          L3

L5

R4

R5

Rl, R2, R3-резисторы С2-29В-1-5,1 Ом ± 0,5 %

R4, R5 - резисторы С2-ЗЗН-0,5-200 Ом ± 5 %

С1... СЗ - конденсаторы К78-12-500 В-1,0 мкФ ± 5 %

LI.. .L4 - дроссели 0,3 А-80 мкГи ± 1 %

L5, L6 - дроссели 0,3 А-10-30 мГн ± 10 %

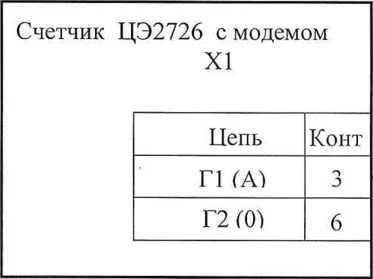

Рисунок 11 - Проверка ввода и вывода данных через модем счетчика ЦЭ2726 с модемом

ПРИЛОЖЕНИЕ 1

(рекомендуемое)

ПРОТОКОЛ поверки счетчика электрической энергии однофазного электронного ЦЭ 2726-__

класса точности___

Заводской номер_________________

Год изготовления_________________

Дата поверки____________________

Поверочная установка типа__________, № ________свидетельство о поверке

установки №____от «___»_____20__г., срок действия до «___» ____20__г.;

Предельные значения допускаемой основной суммарной погрешности эталонных средств поверочной установки не более_____% .

Эталонный счетчик типа________ № ______.

Год выпуска______, предел основной относительной погрешности, не более

__________%; эталонные измерительные трансформаторы тока типа________ №_______, №_______, №_______, предел основной относительной погрешности, не

более________%.

• 1. Внешний осмотр____________________________________________________

(соответствует или не соответствует ТУ)

• 2. Проверка сопротивления изоляции

(соответствует или не соответствует ТУ)

• 3. Проверка электрической прочности изоляции

(соответствует или не соответствует ТУ)

• 4. Определение основной погрешности

Температура_____________°C

Относительная влажность воздуха ____________%

19

Таблица 1

Примечание - При измененном объеме испытаний таблица 1 может быть соответствующим образом откорректирована.

• 5. Проверка чувствительности

(соответствует или не соответствует ТУ)

• 6. Проверка отсутствия самохода

(соответствует или не соответствует ТУ)

• 7. Проверка точности хода часов и обмена данными с ПЭВМ (только для многотарифных счетчиков с ЖКИ)

___________________________________ , константа коррекции хода часов -(соответствует или не соответствует ТУ)

• 8. Проверка обмена данными через модем (только для исполнения ЦЭ2726 с

модемом)

(соответствует или не соответствует ТУ)

• 9. Результаты поверки:

Счетчик____________________________________________________________

(соответствует или не соответствует ТУ)

М.П.                  Поверитель___________________________(Ф.И.О.)

19

ПРИЛОЖЕНИЕ 2

(обязательное)

Константу коррекции «с» находят по отклонению периода временной метки от номинального значения 6Т = Т - 2000000 мкс:

с             -26       -27       -28       -29       -30       -31

Пример 1

При измерении периода выходных импульсов счетчика в соответствии с п.6.8.1 получено значение Т = 2000171 мкс. Тогда отклонение периода от номинального значения составляет 6Т = 2000171 - 2000000 = +171 мкс. В верхней половине таблицы находим интервал, в котором лежит найденное отклонение (167... 175 мкс) и соответствующее ему значение константы коррекции с = +21.

19

Пример 2

Измеренный период выходных импульсов счетчика составляет Т = 1999972 мкс, тогда его отклонение от номинального значения равно 6Т= 1999972 - 2000000 = -28 мкс.

В нижней половине таблицы определяем интервал (-26...-31 мкс), содержащий данное отклонение, и константу коррекции с = -7.

В случае, когда полученное отклонение периода от номинального значения совпадает с границей интервала в таблице (например, 6Т = -26 мкс), выбирают значение константы коррекции для любого из двух соседних интервалов (минус 6 или минус 7).
