СОГЛАСОВАНО УТВЕРЖДАЮ

И.о. зам. генерального

А.В. Александров

»                 2019 г.

конструктора Начальник ПАО

Заместитель генерального директора

-директор исследовательского

центра ФГУП

« »

ИНСТРУКЦИЯ

СИСТЕМА АВТОМАТИЗИРОВАННАЯ ИНФОРМАЦИОННОИЗМЕРИТЕЛЬНАЯ «ИС-22»

Методика ионерки

МП-ИС-22

2019 г.

СОДЕРЖАНИЕ

Я  ПРОВЕДЕНИЕ ПОВЕРКИ

ПРИНЯТЫЕ СОКРАЩЕНИЯ И УСЛОВНЫЕ ОБОЗНАЧЕНИЯ

АНИС

ВП

гтд ди

ИЗ

ик кт

МП

MX

113

1111

ОС

ПК но ни

СИ СИ

TI1 тс

система автоматизированная информационно-измерительная верхний предел диапазона измерений или нормированного значения измеряемого параметра

газотурбини ый пни гатель

диапазон измерений ИК. в пределах которого ус 1аиавлива-ются контрольные точки (меры), для которых определяются значения метрологических характеристик, и в которых выполняется их опенка на соответствие нормированным пределам допускаемой погрешности измерений

измеренное значение физической величины параметра иди

его носителя

измерительный канал (каналы)

контрольная точка диапазона измерений (ДИ), в которой устанавливается (задается) поминальное действительное значение измеряемой величины, принимаемое за истинное, при проведении экспериментальных исследований поверяемого ИК

методика поверки

метро л О1'и чес кие х арактсрмстнкн нормирующее значение измеряемого парамет ра нижний предел диапазона измерений операционная система персональный компьютер программное обеспечение первичный преобразователь (датчик) средства измерений

средства поверки (эталон) СИ или средства проверки технических характеристик СИ

термопара

термо метр со и ротивлс! i ия

ОБЩИЕ ПОЛОЖЕНИЯ

Настоящая методика поверки (МП) разработана в соответствии с требованиями РМГ 51-2002, приказом Минпромторга №1815 от 02.07.2015 i.. и устанавливает порядок, методы и средства проведения первичной и периодических поверок измерительных: каналов (ИК) системы автоматизированной информадиснно-нзмерИ'Щдьной стенда №22 «ИС-22» (далее по тексту система. Л И ИС), предназначенной дня измерений параметров технологических процессов стендовых испытаний iазотонераторив (ГГ) па стенде № 22 в НЛО «ОДК-Сатури», г. Рыбинск..

АНИС является много канальной измерительной системой, отнесенной в установлен чом порядке к средствам измерений, и подлежит государственному регулированию обеспечения единства измерений на всех этапах цикла, включая эксплуатацию.

Система включает в себя 11 типов ИК, предназначенных для измерений в различных диапазонах следующих физических .величин:

  • - силы тяги от двигателя;

  • - расходов массового и объемного;

  • - абсолютных, избыточных и разности давлений газообразных и жидких сред;

  • - температуры, измеренной ПП термоэлектрического типа ХА (К), ХК (L);

  • - температуры, измеренной ПП терморезистивного типа;

  • - температуры атмосферного воздуха:

  • -  относительней влажности:

  • - ниброскорости;

  • - напряжения и силы постоянного тока;

  • - частоты переменного тока, соответствующей частоте вращения роторов;

  • - напряжения постоянного тока, соответствующего значениям температуры и диапазоне преобразований 1111 термоэлектрического типа ХА (К) и ХК (L).

Допускается возможность проведения поверки отдельных измерительных каналов и (или) отдельных автономных блоков из состава средств измерений для менылего числа измеряемых величин или на меньшем числе поддиапазонов измерений.

Интервал между поверками - I год.

СПОСОБЫ ПОВЕРКИ И НОРМИРОВАНИЕ MX

Способы поверки

Настоящая Mil усгана1с1н»ает комплектные и поэлементный способы поверки НК.

Нормирование MX

  • 3.1 Номенклатура MX НК. определяемых по данной МП. установлена в соответствии с ГОСТ 8.009-84.

    • 1.2 Оценка и форма представления iioi речивостей - по МН 131 7-2004.

    • 1.3 Методы определения MX НК при поверке комплектным способом - для ИХ по ГОСТ 8.736-2011 и ОСТ 1 00487-83.

Нормирование поверки:

- количество КТ на ДИ ИК по МИ 2440-97.

2 ОПЕРАЦИИ ПОВЕРКИ 2.1 Перечень операций поверки

2.1.1 Перечень операций, которые должны провалиться при поверке АНИС, при веден в таблице I.

Таблица I - Перечень операций______ _____ ________

Наименование операции

Номер пункта документа по Н'мзеркс

Проведение операции при

первичной поверке

периодический поверке

7

2

3

•t

1 Внешний осмотр

8.1

+

+

2.1 Настройка ПО Метрология

8.2

+

+

2.2 Опробование

8.3

+

4-

2.3 11роверка контрольной суммы исполняемого кода (цифрового идентификатора) ПО

8.4

+

4

3 Определение метрологических характеристик И К

3.1 Определение погрешностей ИК силы тяги от двигателя

8.6

4

4

3,2 Определение погрешностей ИК расходов массового и объемного

8.7

4

+

3,3 Определение погрешностей ИК абсолютных, избыточных и разносам давлений газообразных и жидких сред

8.8

+

4

3.4 Определение погрешностей ИК температуры, измеренной ПП термоэлектрического типа ТХА (К).ТХК (1.)

8.9

т

+

3.5 Определение по грешное гей ИК температуры, измеренной 1111 терморезистивного типа

8,10

+

+

3 6 Определение погрешностей И К темпера гуры атмосферного воздуха

8.11

1

4

3.7 Опреде ление погрешностей И К относительной влажности

8.12

+

4-

3.8 Определение погрешностей ИК виброскорости

8.13

+

+

3.9 Определение погрешностей ИК напряжения и силы постоянного тока

8.14

+

+

3.10 Определение погрешностей ПК частоты перемен и о го тока, соответствующей частоте вращения роторов

8.15

+

+

3.11 Определение погрешностей ИК напряжение постоянного тока, соответствующее значениям температуры газообразных сред, температуры корпусов н деталей в диапазоне преобразований 1111 термоэлектрического типа ТХА (К) и ТХК (1.)

8.16

4-

+

4 Обработка результатов измерений

9

+

+

5 Оформление результатов поверки

10

-1-

4-

Операции и последовательность выполнении работали И К, поверяемых комплектным способом 1
  • 2.1.2 I [оверку ИК, поверяемого комплектным способом 1. н целом выполнять в с.те-: [у км I ie й п ослсдова гельност и:

- внешний осмотр ИК;

подготовка системы и НО к поверке: проверка работоспособности (опробование) И К: экспериментальные исследования (сбор данных) ИК; определение MX ИК.

Операции и последовательность выполнения работ для ИК, поверяемых комплектным способом 2
  • 2.1.3 Поверку ПК. поверяемого комплектным способом 2, в целом выполнять в следующей последовательности;

внешний осмотр ИК:

демонтаж и определение метрологических характеристик [111: подготовка системы и ПО к определению MX электрической части ИК; проверка работоспособности (опробование) электрической части ИК (без 11П); экспериментальные исследования (сбор данных) электрической части ИК; определение MX электрической части ИК;

определение метрологических характеристик всего ПК.

Операции и последовательность выполнения работ для ИК, поверяемых поэлементным способом
  • 2.1.4 Понерку И К, поверяемого поэлемен гным способом (включая н ИК с креобра зователями, имеющими цифрован выход), выполнять в следующей последовательности:

внешний осмотр ИК:

демонтаж измерительных компонентов в составе ИК. автономная поверка (определение и оценка MX t каждого измерительного компонента. Работы по поверке (подготовка. проверка работоспособности, экспериментальные исследования) электрической части поверяемого ИК выполнять как для электрической части ИК при поверке ИК комплектным способом 2;

оценка максимальной погрешности ИК по MX измерительных компонентов; монтаж измерительных компонентов и проверка работоспособности ИК,

3 СРЕДСТВА 11ОВЕРКИ

3.1 При провидении поверки использовать средства измерений и вспомогательное оборудование, приведенные в таблице 2.

Таблица 2 - Средства измерений и вено могател ьпос обору до ванне______ ______________

Ссылка на

помер раздела МИ

Наименование и тип (условное обозначение) основных или вспомогательных СП. обозначение нормативного документа, регламентирую!него технические требования, основные и (или) метролог нческие и характеристики СП

/

2

8.6

динамометр эталонный 2-го разряда по ГОСТ Р В.663-2009 «Государственная си-с гема обеспечения единства измерений (ГСП), Государственная поверочная схема для средств измерений силы разряда» «3,2.БД1 (.0002,2016»,

продолжение таблицы 2 _________

8.7

Калибратор-измеритель унифицированных сигналов прецизионный «ЭЛЕМЕР-

ИКСУ-2012» (ИКСУ-2012): диапазон воспроизведения силы постоянного тока от 0 до 25 мА; пределы допускаемой основной абсолютной погрешности воспроизведения силы постоянною тока±(10“’ 1 + 1) мкА

8.R

Калибратор давления DP16I5 (с внешними модулями давления 1DOS UPM Р). фирмы «Druck» (Великобритания) диапазон от 0 до 2 МПа, с внешними преобразователями избыточного давления: 1DOS L.l’M Р от минус 100 до 100 кПа.

IDOS VJPM Р от 0 до 7 МПа. IDCS IJPM Р оз минус 7 до 7 кПа.ЮОЙ UPM Р ог О до 13.5 МПа).

Рабочий эталон единицы давления 1-ю разряда по ГОСТ 8.802-2012 в диапазоне значений пт 20 до 1600 11а.

ИКСУ-2012: диапазон воспроизведения силы постоянного тока от Одо 25 мА: пределы допускаемой основной абсолютной погрешности воспроизведения силы постоянного гока±(10и’ '1 + 1) мкА

8.9

ИКСУ-2012: диапазон воспроизведения напряжения постоянного тока от минус 10 до 100 мВ; пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного гока+(7'10 ■ ■ U| * 3) мкВ.

8.10

Магазин электрического сопротивления Р4831: диапазон воспроизведения сопротивления постоянному току от 0.001 до 111111.1 Ом. класс точности 0.02.

8.1 1

Поверяется автономно по МП-242-1343-2012.

8.12

Поверяются автономно по МП-242-1401 2012 и Ml 1-242-1343-2012.

8.13

1 Сверяются автономно по ЖЯИУ.421431.001 Ml I.

8.14

ИКСУ-2012: диапазон воспроизведения напряжения постоянного тока оз минус 10 до 100 мВ; пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока ±(7 101 |IJ| + 3) мкВ: диапазон воспроизведения напряжения постоянного тока oi Одо 12 В. пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока ± 3 мВ; диапазон воспроизведения силы постоянного тока от Одо 25 мА; пределы допускаемой основной абсолютной погрешности воспроизведения силы постоянного тока ±( 104 I + 1) мкА,

8.15

Генератор сигналов низкочастотный 13 136. диапазон измерений от 0,01 Гц до 10 МГц. погрешность ±540's Гц.

8.16

ИКСУ-2012: диапазон воспроизведения напряжения постоянного тока от минус И) до 100 мВ: пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянною тока + (?■ 10 ' -[U| - 3)мкВ.

При проведении поверки допускается применение других эталонных средств изме рений, удовлетпоряющие по точности и диапазону нос произведен ня или измерений ! решит 1 ням настоящей методики.

Используемые средства поверки должны иметь действующее свидетельство об аттестации эталона и/и.чи действующее свидетельство о поверке (с учетом требований поверочных схем).

ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

К поверке: допускаются лица. изучившие руководство по эксплуатации (Р 3} на систему и входящие в её состав аппаратные и программные средства, знающие принцип действия используемых средств измерений и прошедшие инструктаж ло технике безопасности (первичный и на рабочем месте) в установленном в организации порядке.

К поверке допускаю гем лица. освоившие работу с используемыми средствами поверки. изучившие настоящую методику и имеющие достаточную квалификацию.

Лица, участвующие в поверке системы, должны проходить обучение и аттестацию но технике безопасности и производственной санитарии при работе в условиях её размещения.

5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

При проведении поверки необходимо соблюдать требования техники безопасности. предусмотренные «Правилами технической эксплуатации электроустановок потребителей» и «ПЭТ Р М-016 201'1. РД 153-34.0-03.150-00. Межотраслевыми Правилами по охране труда (Правила безопасности) при эксплуатации электроустановок», ГОСТ 12.2.007.0-75, [ОСТР 12.1.019-2009, ГОСТ 12.2.091-2002 и требования безопасности, указанные в технической документации на применяемые эталоны и вспомогательное оборудование, Любые подключения приборов проводить только при отключенном напряжении питания системы.

Кроме того, необходимо соблюдать следующие требования:

к работе по выполнению поверки (калибровки) допускаются лица не моложе 18 лет. прошедшие аттестацию по технике безопасности и промышленной санитарии, ознакомленные с эксплуатационной документацией на систему, с инструкцией по эксплуатации электрооборудования стенда и с настоящей методикой;

электрооборудование стенда, а также электроизмерительные приборы, используемые в качестве средств поверки, должны быть заземлены, блоки питания должны иметь предохранители номинальной величины:

работы по выполнению поверки АПИС должны проводиться по согласованию с лицами, ответственными за эксплуатацию испытательного стенда.

6 УСЛОВИЯ ПОВЕРКИ
  • 6.1  Условия окружающей среды в испытательном боксе:

-температура воздуха.°C (К) ......................................................... oi 10 до 30 (от 283 до 30.3);

  • - относительная влажность воздуха. % ...................................................... не более 90;

  • - атмосферное давление, кПа ......................„,,,........................ от 96 до 104.

  • 6.2  Условия окружающей среды в помещении пультовой:

  • 6.3  Питание АНИС:

Примечание При выполнении поверок ПК ДИНС условия окружающей среды для СП должны соответствовать требованиям, указанным в руководс твах на их эксплуа тацию.

ПОДГОТОВКА К ПОВЕРКЕ

При проведении поверки должны быть соблюдены следующие условия:

  • 7.1 Подготовить АНИС к работе. Порядок подготовки ИК описан в Руководстве но эксплуа гании 1Ю7-0511 -22-2019 РЭ.

  • 7.2 Проверить соответствие условий поверки требованиям п.З

  • 7.3 При подготовке к поверке:

-проверить наличие поверочных клейм, а также свидетельства о поверке на основные и вспомогательные СИ;

  • - проверить целостность электрических цепей ИК;

-обеспечить оперативную связь оператора у монитора с оператором, задающим контрольные значения:

  • - включить вентиляцию и освещение;

  • - подготовить к работе нее приборы и аппаратуры ИВК согласно руководству по эксплуатации И НСИ.425841.000.00 РЭ;

  • - включить питание аппаратуры ИВК;

  • - ожидать прогрева аппаратуры 20 минут;

  • 7.4 Перед началом поверки измерить и занести в протокол поверки условия окружающей среды (температура, влажность воздуха и атмосферное давление).

8 ПРОВЕДЕНИЕ ПОВЕРКИ
  • 8.1 Внешний осмотр

    • 8.1.1 При выполнении внешнего осмотра должно быть установлено соответствие поверяемого ПК АПИС следующим требованиям:

комплектность ИК АИИС должна соответствовать 007-0511-22-2019 РЭ;

маркировка ИК АН ИС должна соответствовать требованиям проектной и эксплуатационной документации;

измерительные, вспомогательные н соединительные компоненты (кабельные разъемы, клеммные колодки и т. д.) ИК системы нс должны иметь визуально определяемых внешних повреждений и должны быть надежно соединены и закреплены;

соединительные линии (кабели, провода) нс должны иметь повреждений изоляции и экранирования и должны быть надежно соединены с разъемами и клеммами;

экранирование кабелей и проводов должно быть соединено между собой ;з с заземляющим контуром в соответствии с электрическими схемами,

  • 8.1.2 Результаты внешнего осмотра считать удовлетворительными, если выполняются условия, изложенные в пункте 8.1.1. В противном случае поверка не проводится до устранения выявленных недостатков.

8.2 Настройка ПО Метрология
  • 8.1.3 Выбрать НК для поверки

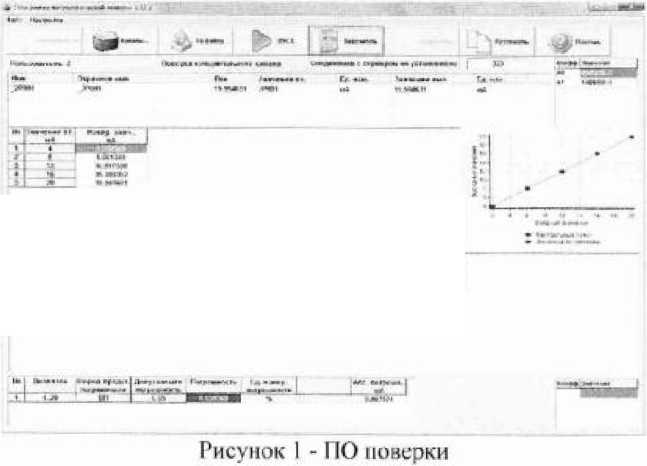

  • 8.1.4 Запустить программную утилиту «Метрология» (рисунок [) двойным щелчком левой кнопки мыши пи пиктограмме «Метрология» на рабочем столе персонального компьютера I автоматизированного рабочего места операторов (АРМ1).

  • 8.1.5 Указать файл конфигурации. Для этого в меню «Файл/Конфигу рация» ввести полный сетевой путь к файлу конфигурации АИИС. При нажатии кнопки «Применить» программа загружает данные из указанного файла, При последующих запусках программы имя и путь к файлу конфигурации повторно вводить не требуется.

  • 8.1.6 Настроить программу «Метрология» для проведения поверки

  • 8.2.4.1 Открыть окно «Выбор каналов» (рисунок 2) нажав на значок «Каналы» и добавить выбранный ПК в таблицу «Выбранные каналы» нажав кнопку «Ф».

    I1UA

    Эщр1Нз!П(< atuifl

    Пин

    сед

    -

    I4m

    11153

    tTl»

    iTifri1

    i

    3POC1

    111БЗ

    1ПЙ

    IT 152

    1

    .111М

    1T154

    11 in

    i

    _nna

    _rrtw

    1115$

    i

    .Ч'ТИ

    1TI«

    IHM.

    *

    A I

    1’1S7

    1ТШ

    1ТШ

    т

    £_>

    >1

    1T1M

    1T1M

    и

    1TI5S

    ■ST'tSS

    t

    wo

    1TW

    Ни*

    1

    T—,

    1 HI

    _ITM1

    IT 161

    1

    < jgj I

    _IT1M

    ГНМ

    1

    1H«

    1TW

    1FW2

    1

    1T164

    _ПИ4

    1T1B-4

    ч

    s

    Пойся

    №шн

    Имя

    3

    Жялэтр

    ЭИфЛЙШЮЙ №Utt

    Tl№

    ССД

    1

Рисунок 2 ■ Окно выбора каналов

  • 8.2.4.2 Н меню «Настрой к и /Об тис» открыть окно «Общие параметры» (рису нок 3) и выполнить следующие действия:

- выбрать операцию «Поверка» из выпадающего списка «Операция»:

- выбрать «Канал» из выпадающето списка «Объект»:

-установить значение частоты выборки в поле «Частота выборки, Гц», равное

«100»;

-задать число наблюдений значения сигнала в контрольной точке в поле «Размер выборки», равное «50»,

*11 диП паролей

!c:Knvpa«3fi)«

Частота выборки. Гц

Рм»ср высерлн

□6ЪС1П

Г. с- е ер к s

Операция

J I Каиал

Рисунок 3 - Окно ввода общих параметров

  • 8.2.4.3 Настроить параметры измерений в окне «Параметры измерений» (рисунок 4) выбрав в меню «Настройки-Измерения»:

  • - укатать необходимое количество циклов в ячейке «I (иклы»;

  • - ввести значения контрольных точек сигнала с рабочего эталона, подаваемого на вход поверяемого И К. Ввод возможен как вручную (при нажатии кнопки «Добавить»), так и автоматически с равными интервалами и заданном диапазоне. Во втором случае плодится значения начальной и конечной точки диапазона измерений данного ИК и задастся число контрольных точек. После чего нажимается кнопка «Рассчитать».

    так

Пдрймвтря! ЙЗ’ИГееяй'А

KxiMip@ihi4we этом. мА

12

in

Ц*«Лм

Jo6dSifT*i

м

ГТчшпиг»

•'is

1 Рйссмйить

При

n-’-w-iR

Рисунок 4 - Окно парамо ров измерений

  • 8.2.4.4 Занести параметры рабочего эталона в меню «Настрой к и/Эталоны». В поле «Выбранные эталоны» отображается перечень файлов с описаниями рабочих эталонов, применяемых и зависимости от выполняемых работ. Для добавления нового СИ нажимается кнопка «Добавить» и выбирается соответствующий файл. Для удаления и? списка нажать кнопку «Удалить», Для создания файла описания нового эталонного средства или редактирования имеющегося нажать кнопку «Редактор эталонов». Где вводятся слс;ту юшие 11 арам с тры:

  • - «Название» название рабочего эталона в произвольной фирме;

  • - «Заводской №» - заводской номер эталонного СИ;

  • - «Поверен до (дата)» - дата очередной поверки рабочего эталона;

-«Физическая величина» - наименование физической величины, которую воспроизводит рабочий эталон (напряжение, ток. сопротивление н т. д.);

  • - «Единица измерения» - единица измерения воспроизводимой физической величины;

■ «Постоянная составляющая погрешности» - неизменяемая часть погрешности рабо чс I (1 эта л она:

  • - «Погрешность ИЗ» - погрешность от измеренной величины (в процентах);

-«IIlai установки» - величина минимального дискретного изменения устанавливаемого значения на эталонном средстве;

-«Минимальное значение», «Максимальное значение» - пределы установки сигнала на рабочем эталоне.

  • I laxai ь кнопку «Сохранить», после чего введённые параметры эталона сохраняются и соответствующем файле.

Примечание - Значения погрешности эталона берегся из паспорта СИ. которое используется как рабочий эталон при поверке ПК. В случае если у рабочею подина нормируется только одна из погрешностей, в оставшемся поле задать «О».

  • 8.2.4.5 В меню «Настрой к и? Рас четы» открыть икни «Параметры расчетов» (рисунок 5) и для каждой контрольной точки укачать метод определения погрешности ПК.

    Рисунок 5 - Окно параметров расчетов

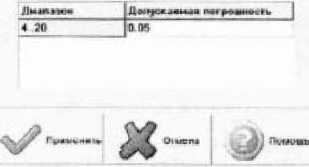

  • 8.2.4.6 Задать пределы допускаемой погрешности ИК в колонке «Допускаемая погрешность» в окне «Параметры расчетов».

  • 8.2.5 Включить рабочий эталон в режиме нос произведен и и диапазона измеряемого ИК.

  • 8.2.6 Запустить испытания, нажав кнопку «Пуск». В этом случае отображается окно со значением первой контрольной точки (рисунок 6).

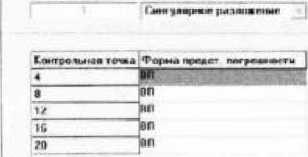

    Рисунок 6 - Окно с указанием устанавливаемой контрольной точки

  • 8.2.7 Установить соответствующее значение эталонного сигнала на входах ИК. Текущее измеренное значение в этом случае отображается в колонке «Значение нх.» в таблице основною окна программы.

  • 8.2.8 Записать 'значение. Для этого нажать кнопку «Записать». В злом случае текущие значения ИК регистрируются в памяти н будут использованы для дальнейших расчетов. Далее отображается окно с очередной контрольной точкой, которая отрабатывается аналогичным образом. Процедура измерений и записи повторяется до тех пор. пока нс будут пройдены все контрольные точки.

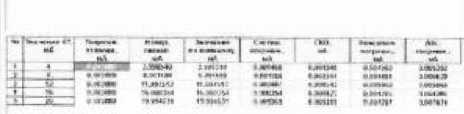

8 2.9 11ажать кнопку «Готово» и просмотреть результаты измерений, По окончании измерений зарегистрированные данные подвергаются обработке и расчету состав. Iяю-щнх погрешностей, Результаты вычислений выводятся в таблице основного окна программы.

8,2.10 Для формирования протоколов поверки после се проведения на главном окне нажать кнопку «Протоколы». После этого в панке, заданной в поле «Панка для сохранения протоколов», автоматически создаются но 2 файла на каждый испытываемым ИК. Первый файл формата «XLS» содержит сведения об ИК, эталонах, условиях поверки, результатов вычислений погрешностей. Второй файл формата «ТХТ» содержит в себе исходные измеренные данные без обработки.

8.3 Опробование (проверка работоспособности) ПК

Опробование производится в целях проверки работоспособности и правильности функционирования ИК.

Работы но данному пункту выполнять для всех ИК.

  • 8.3.1 Выбрать ИК для опробования.

  • 8.3.2 Запустить программную утилиту «Метрология» двойным щелчком левой кнопки мыши но пиктограмме «Метрология» на рабочем столе ЛРМ1

  • 8.3.3 Настрои ть программу «Метрология» для проведения контроля согласно руководству опера юра Ш1СИ.425841.000.00 РО.

  • 8.3.4 В меню «Настройки/Общие»:

  • - выбрать операцию «Контроль» из выпадающего списка «Операция»;

  • - выбрать требуемый объект контроля из выпадающего списка «Объект»;

  • - установить значение частоты выборки в поле «Частота выборки, Гц», равное «100»;

-задать число наблюдений значения сигнала в контрольной точке в поле «Размер выборки», равное «50».

  • 8.3.5 Убедиться в огс) гстнми выбора в ячейке «Циклы» в меню «Настройки/Измс-рения».

  • 8.3.6 Внести значения начальной и конечной точки диапазона измерений проверяемого ИК и установить значение «2» в иоле «Число точек» н меню «Настройки/Измере-ния».

  • 8.3.7 1 Ьвторить действия ио подпунктам 8.2.4.4 - 8.2.4.6,

  • 8.3.8 Подать на вход ИК с помощью рабочих эталонов минимальное и максимальное контрольное значение диапазона эталонного сигнала.

  • 8.3.9 Выполнить измерения согласно пунктам 8.2.6 — 8.2.9 и убедиться в правильности функционирования ИК,

  • 8.3.10 I |роверку работоспособности считать положительной. если полученные значения измеряемых параметрон ИК соответствуют значениям, характерным для этих режимов работы.

8.4 Пропсрка контрольной суммы исполняемого кода (цифровою идентификатора) ПО
  • 8.4.1 Идентификацию ИС) Л И ИС осуществлять путем проверки идентификационных данных (признаков) программных компонентов ПО АИИС, отнесенных к метрологически значимым.

  • 8.4.2 Для проверки контрольной суммы исполняемого кода (цифрового идентификатора) I К) необходимо:

-запустить ПО «Панельуправления». Вычисление контрольных сумм запускается автоматически при старте ПО «Панель управления»;

  • - подвест и курсор манипулятора, в зону верхнего меню;

  • - нажать виртуальную кнопку «Сервис»;

-нажать виртуальную кнопку «Контр, суммы». Должен появится видеокадр «Вычисление контрольных сумм файлов», с таблицей файлов, отнесенных к метрологически значимым;

- в таблице перечислены нуги к файлам НО. версия НО. и рассчитанная контрольная сумма;

сверить рассчитанные контрольные суммы с контрольными суммами, указанными в описании типа на Систему.

  • 8.4.3 Результаты проверки считать положительными, если при проверке контрольной суммы исполняемого кода, значения рассчитанной контрольной суммы совпадают со значениями, прицеленными в описании типа на Систему.

8.5  Определение метрологических характеристик ПК
  • 8.5.1 Проверку проводить комплектным и (или) поэлементным способом.

8.6  Определен не погрешности ПК силы от гягц лын а геля
  • 8.6.1 I кшерку каждого ИК выполнить в 2 этапа:

  • 1 этап -определение порога реагирования;

  • 2 этап - определение погрешности ИК.

  • 8.6.2 Поверку ИК выполнить в следующей последовательности: Собрать схему поверки в соответствии е рисунком 7.

Систем 1

ТЯГ"" ГУ ^НТЁ.-. LKX1

и: тес

н м^-теок*

Этзл$* НЕ- И Д»’НИ У t? VfiTf

Z жга ■ us1

Рисунок 7 Схема поверки ИК силы от тяги двигателя

  • I IpoBceiи опробование (проверку работоспособности) ИК согласно пункту 8.3:

Выполнить действия согласно пункту 8.2. ГЗ программе «Метрология» задать следующие параметры: установить 2 контрольные точки (0.1 Rraax и 1.0 Umax).

Определить порог реагирования па нагрузках, приложенных от устройства нагрузочною (УН) равных 0.1 Иглах и 1,0 Rmax. На указанных нагрузках устанавливают

кагора) IЮ необходимо:

запустить 110 «Панель управления». Вычисление контрольных сумм запускается

автоматически при старте ПО «Панельуправления»;

  • - подвести курсор манипулятора, в зону верхнего меню:

  • - нажать виртуальную кнопку «Сервис»;

-нажать виртуальную кнопку «Контр, суммы». Должен появится видеокадр «Вычисление контрольных су мм файлов», с таблицей файлов, отнесенных к метрологически значимым;

но результатам первичной и периодической поверок АИИС). Таблица 3 - Контрольные точки измерения силы от тяги двигателя

Наименование ИК (измеряемого параметра)

Л

О

К

Q.

■и

S

И

7”

S

:------i

bi

•T-

н-а*

S

Количество КТ на ДИ.

п

Номинальные значения силы от тяги D КТ.

А

Сила от тяги

кН

0

10

0: 2:3:4; 5; 6; 7; 8; 9; 10

двигателя

(Параметр: R)

(кге)

(0)

(1000)

10

(0; 200; 300: 400: 500; 600: 700: 800:

900:1000)

1 [рнмсчанис

(омишшшые значения силы от

тяги в КТ указаны при иеггользова-

ни и дополнительной подгрузки 10 кН.

8.6.3 После завершения сбора данных определить погрешность измерений у (для точек в пределах измерения до 0.5-К,чач). приведенную н % к 0,5 R.max по формуле (12), Затем, для оставшихся точек диапазона ИК определить значение относительной погрешности ио формуле (13).

Результаты поверки ИК силы от тяги двигателя считать положительными, если погрешности измерений 6 и у находятся и допускаемых пределах * 0.3 %. В противном случае ИК бракуется и направляется на ремонт. После ремонта ИК подлежит внеочередной поверке в соответствии с данной Ml I.

8.7 Определение погрешностей И К расходов массового и объемного (массовый расход топлива, расход воздуха, прокачка масла)
  • 8.7,1 Поверку каждого ПК выполнить в 3 лапа:

  • 1 тгап контроль (оценка) состояния и MX IIII;

  • 2 этап поверку электрической части И К с целью определение диапазона измерений и MX (индивидуальной функции преобразования и погрешности измерений):

  • 3 тгап - определение и оценка максимальной погрешности ИК.

Для контроля (оценки) 1111 отсоединить его от электрической части ИК. Проверить внешний вид, наличие пломб и маркировку ПН нс должен иметь видимых внешних повреждений. пломбирование согласно сборочному чертежу, маркировка типа и номера 1111 согласно паспорту.

Проверить свидетельства о поверке (первичной или периодической). Свидетсльст но о поверке должно быть дейсшукипим, значение погрешности 1111, указанное в свидетельстве, должно находиться в допускаемых пределах.

Поверка ПП (счетчики-расходомеры массовые Micro Motion СМ1-) осуществляется в соответствии с МП 45 115-16 «ГСИ. Счетчики-расходе» меры массовые Micro Motion, Методика поверки» с изменением №» 1. утвержденному Ф1 'VII «ВНИИМС» 22 декабря 20161, Возможно также проведение поверки на месте эксплуатации по документам: МИ 3272-2010 «Счетчики-расходомеры массовые. Методика поверки па месте эксплуатации компакт-прувером в комплекте с турбинным преобразователем расхода и проточным преобразователем плотности»: МИ 3151-2008 «Преобразователи массового расхода. Методика поверки на месте эксплуатации rpyoonopiпневой поверочной установкой и комплекте с поточным преобразователем плотности». Интервал между поверками - 4 года.

Поверку электрической части ИК выполнить в следующей последовательности: Подготовка к поверке ИК.

  • - Провести внешний осмотр АИИС согласно пункту 8.1;

  • - Выбрать ПК;

Открыть дверцу шкафа кроссового 1;

  • - Выполнить демонтаж первичного преобразователя для дальнейшей автономной

(по собственной МП) поверки;

--11одгогови гь к работе эталонное средства (ИКСУ-2012) согласно документации на него. Собрать схему определения MX ПК а соответствии с рисунком 8, для чего подключить эталонное средство к клеммам расходомеров,

EtllWI >Н

I    ZJ

•* 1

1

* ■-

—-

  • 1  -ИКСУ-2012;

  • 2 - Клемма преобразователей давления;

  • 3 - Терминальный блок SCXI-13O8;

  • 4 - Измерительный усилитель SCXI 1102В;

  • 5 - Плата АЦП PXI-6289;

  • 6 - Шасси РХ1-1052;

  • 7 -ПЭВМ

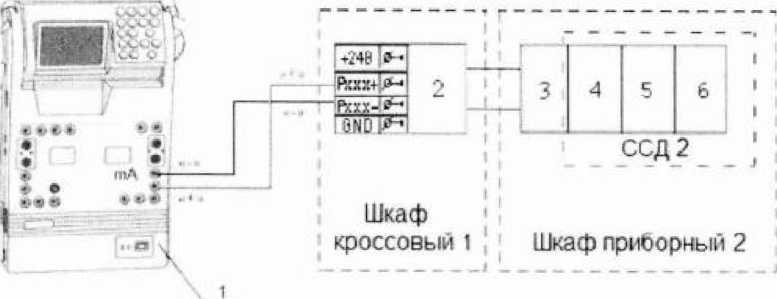

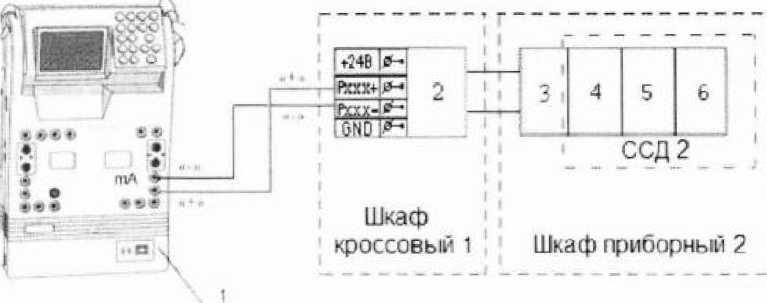

Рисунок 8 - Функциональная схема поверки электрической части ПК

■ 11ровеети опробование (проверку работоспособности) ПК согласно пункту 8.3. Проведение поверки ПК.

Выполнить действия согласно пункту 8.2. В программе «Метрология» задать следующие параметры:

- установить нс менее 5 контрольных точек, линейно распределенных на диапазон измерения в поле «Число точек».

Включить калибратор ИКСУ 2012 в режиме воспроизведения силы постоянного тока и на вход ПК подавать сигналы следующих значений: сила постоянного тока в диапазоне от 4 до 20 мА. задаваемые значения выбирать исходя из формулы ;

где       20 мА - максимальный ток с выхода lift, соответствующий максималь

ному расходу рас х одомера G ( t&6jin на 41;

/м - 4 мА- минимальный ток с выхода 1 (П. соответствующий нулевому расходу; gk эталонный расход на k-й ступени нагружения, значения gt (где к-0,1,2...) следует выбирать равномерно распределенными по диапазону.

Таблица 4 - MX ИК расколов массового и объемного

Физические

параметры (обозначение)

Измеряемые

величины

Значение входного ейгнала

[1ределы допускаемой погрешности

5 с

I 1 Ь£ |

1

2

3

4

5

1-1К расходов массового н объемного

Массовый расход гоплива

Расход массо-ВЫЙ

от 28 до 450 кг/ч

у: *6,3 % от ГСП

1

от 450 до 1000 кг/ч

3:4-03 % от ИЗ

Расход воздуха в системе наддува лабиринтных уплотнений опоры компрессора

от 0,004 до 0,01 кт/с

S: ч 1 % от ИЗ

]

Расход воздуха и системе над-,ту па л абири н т 11 ы х у нл on f е н н й привода токосъемника

от 0.1Ю4 до 0.01 кг/с

5:И %отЮ

1

Расход воздуха, отбираемою из ГТД на нужды ЛА

пт 0,04 до 0,15 кг/с

й:±1 %отИЗ

2

Прокачка масла

Расход объем-

ЕН>!Й

ОТ 1 ДО J л/м ни

3:±1 %от ИЗ

2

от 2.5 до 4 л/иин

й::±1 “Л от ИЗ

2

от 0.2 до 1.5 д/мин

й:11 “Лот ИЗ

1

К.7.2 После Завершения сбора данных определить погрешность измерений у (для точек о пределах измерения до 450 кг/ч). приведенную н % к 450 кт/ч ио формуле (! 2}- для канала массового расколи топлива.. Чатем, для оставшихся точек диапазона И К массового расхода топлива и для всех точек остальных ИК. определить шщченне относительной погрешности пи формуле (13),

  • 8.7.3 Суммарная погрешность ИК определяется арифметической суммой погрешности ПП (в соответствии с О Т) и погрешности электрической части каналА,

  • 8.7.4 Результаты поверки ИК считать положительными если:

НИ поверены, имеют действующее свидетельство о поверке, фактическая Максимальная погрешность измерений находится в пределах допускаемой погрешности в Соответствии с ОТ;

максимальные значения погрешностей измерений расхода-"3 п у в %. находится в пределах допускаемой погрешности (см. таблицу 4}.

В противном случае И К бракуе тся и направляется на ремонт. После ремонта И К подлежит внеочередной поверке и с octi нстотни и с тинной МГ].

8.S Определение погрешностей ИК' абсолютных, избытпчйых и разности давлений газообразных к жидких сред

Поверку ИК абсолютных, избыточных н разности давлений газообрашых и жидких сред можно выполнять комплектным способом I и 2.

Поверка барометра рабочего сетевою БРС-1М ocytuec i пляс геи по документу МИ 2699-2005 ((Баримс гры вибрационно-частотные. Методика поверки». Интервал между поверками 3 года.

  • 8.8.1 Поверку ИК комплектным способом 2 выполните, в 3 этапа:

  • 1 лап мшгриль (оценка}состояния и MX ГЕГк

  • 2 этан поверку олемри ческой части ПК с целью определение диапазона из Мерений и MX (индивидуальной функции преобразования в погрешности измерений):

  • 3 этап определенней оценка максимальной погрешности ИК.

Для контроля (оценки) . И I отсоединить его or электрической части ПК. 1 [poRcpinh внешний вид. наличие пломб и маркировку- ГП1 нс должен иметь видимых внешних повреждений. пломбирование согласно сборочному чертежу, маркировка типа и номера 1111 согласно паспорту.

11роверить свидс! ел!>с Iна о поверке (первичной или периодической). Свидетельство о поверке должно быть действующим, значение погрешности НИ. укачанное в свидетельстве, должно находиться в допускаемых пределах,

Поверка НИ давления типа APC-20QC и APR-2000 осуществляется в соответствии с документом МП 207.2-010-2016 «Преобразователи давления измерительные A PC, APR.. PC. PR. Методика поверки», утвержденному ФГУП «ВНИИМС» 09.12.2016 г. Интервал между поверками 5 лег.

Поверка 1111 давления типа Мстран-100 осуществляется в соответствии с документом МИ 4212-012-2001 «Датчики (измерительные преобразователи) давления типа «Мет-ран». Методика поверки», утвержденному «ВНИИМС» 03.12.2001 г. Интервал между поверками - 3 гола.

Поверку электрической части ПК выполнить в следующей последовательности: Подготовка к поверке ИК.

■ Пронес ги внешний осмотр АИИС согласно пункту 8.1.

Выбрать И К.

Открыть дверцу шкафа кроссового 1.

Выполнить демонтаж первично! о преобразователя (преобразователь давления) для дальнейшей автономной (но собственной Ml I) поверки.

11олго[ опить к работе эталонное средст во (ИКСУ-2012) согласно документации на него. Собрать схему определения MX ИК в соответствии с рисунком 9. для чего подключить эталонное средство к клеммам преобразователей давления.

I

  • 1 - Калибратор многофункциональный ИКСУ-2012 (рабочий эталон);

  • 2 - Клемма преобразователен давлен ня:

  • 3 - Герминальный блок SCXI-1308;

  • 4 - Измерительный усилитель SCXI-1 102В;

5-Плата АЦП РХ1-6289;

6 - Шасси PXI-1052;

7-ПЭВМ.

Рисунок 9 - Функциональная схема поверки электрической части И К

  • 1 Двести опробование (проверку работоспособности) ИК согласно пункту 8.3.

1 [роведение поверки ИК.

Выполнить действия согласно пункту 8.2. В программе «Метрология» задать следующие параметры;

установить не менее 5 контрольных точек, линейно распределенных на диапазон измерения в поле «Число точек».

Включить калибротор ИКСУ-2012 н режиме воспроизведения силы постоянного тока и на вход ИК подавать сигналы следующих значений: сила постоянного тока и диапазоне от4 до 20 мА. задаваемые значения ныбира! ь исходя из формулы .Тэ^' =       ■ рк +

-          Ргпдл

4,

  • i дс /  =20 мА максимальный гок с выхода ПП. соответствующий максималь

ному давлению Ртах (таблица 5);

/0 =4 мА минимальный ток с выхода I111. соответствующий нулевому расходу; эталонное давление на k-й ступени нагружения, значения рц (где к=0.1.2...) следует выбирать равномерно распределенными по диапазону.

11ослс завершения сбора данных определить погрешности измерений у по формуле (12) и 6 по формуле (13).

Таблица 5 - MX ИК давлений

Физические параметры (обозначение)

ИК абсолютных, избыточных и разности

Измеряем ые

величины

Значение входного сигнала

11 редели допускаемой погрешности

2

»

4

кана пои

давлений газообразных и жидкихсрсд

I у: ±0,3 %от ВП

8: ±0.3 % от ИЗ

от 0.2 до 0.5 МПа от 0,5 до 1.6 МПа

Давление воздуха (газон) по тракту ГТД

Перепад между подлым и статическим давлением в мерном сечении РМК, кПанаддувом)

Перепал между полным и статическим давлением в мерном сечении РМК. кПа (без над-______дуаа) _________

1 1срспад между статическим давлением в мерном сечении РМК и атмосферным. кПа (с __ наддувом)

Давление избыточное

Разность давлений

от 0 до 10 к! 1а

от 10 до 20 кПа

от 0 до 5 к! 1а

от 5 до 12 к! 1а

от 35 до 90 кПа

5: +0.3 % от ИЗ

у: ±0,5 % от ВП

5: ±0.5 % от ИЗ

у: ±0.5 % от BI I

б: ±0,5 % от ИЗ

Т % от ВП 8: ±0,3 % от ИЗ б: ±0,3 % от ИЗ

продолжение таблицы 5

[ крепад между статическим давлением и мерном сечении РМК и атмосферным. кПа (без наддува)

от Одо 10 кПа

у: ±0,5% от 1)11

от 10 до 20 к11а

8: ±0.5 % от ИЗ

Давление жидкостей (масла, топлива, гидросмесей)

от 0.2 до 0.6 МПа

у: ±1 % от Bl 1

2

от 0.01 ...0.2 Ml 1а ог 0 до 0,03 Ml la

2

2

Давление из-

Ситочное

оз -0.01 до 0.01 Ml la

2

от 0 до 0.06 Ml la

4

от0 до 0.7 МПа

3

от 0 до 6 МИ а

1

от 0 до 1 МП а

1

о т 0 до 0,6 Ml la

1

Атмосферное давление

Давление абсолютное

от 90.7 до 106,7 кПа (от 680 до 800 мм рг.

ст.)

А: ±33 Па (0,25 мм рт. ст.)

1

11олнос давление на срезе сопла

Давление избыточное

отО до 196 кПа

у: =0.5 % от BJ1

9

от 196 до 294 к11а

6: ±0,5 % от ИЗ

Стаз ическое давление на срезе

сопла

от 0 до 0.8 кПа

у: ;0.5%отВП

3

от 0.8 до 1,5 к! 1а

6: ±0.5 % ог ИЗ

С татическое давление в разгрузочной ПОЛОСТИ. ( ИЛИ в полости 113 для У1)

от 100 до 600 кПа

у: ±0.4 % от ВП

2

пт 600 до 1500 к! 1э

8: ±0,4% от ИЗ

1клипе давление охлаждающего воздуха на входе в опору компрессора

отО до 500 кПа

у: ±0.4 % or Bl 1

2

Давление в штоковой, б сс штоковой полости пневмоа г регата

от Одо 0,25 МПа

у: ±1 %от 1311

2

Давление воздуха в задней технологической опоре

от 0 до 2000 кПа

5:±1 %от ИЗ

4

от Одо 1000 кПа от 0 до 3()0 к11а

4

4

С В К: j зерсг 1 ад да плен и й м е жду атмосферным и давлением окружающей среды (в боксе, к районе среза сопла)

Разность дав-леинй

от 0 до 3 кПа

у: 10.5 %от ВИ

1

от 3 до 5 к 11а

8: +0.5 % от ИЗ

Давлс нис воз; iyx а. и о; I во ди мог о

к воспламени гелю

Давление избыточное

иг Олп 4,5 МПа

8: +1 % от И З

1

Давление воздуха в магистрали наддува межлабирншнон полости опоры компрессора

от 0 до 0.6 Ml la

б: ±1 % от ИЗ

1

Давление воздуха в магис грали надува межлабиринтной полости привода токосъемника

от 0 до 0.6 МПа

8: ±1 % от ИЗ

1

Перепад на фильтре в системе подвода воздуха к межлаби-ринтным полостям

Разнос гь давлений

от Одо 100 кПа

8: ± 1 % от ИЗ

1

  • 8.8.2 Суммарная погрешность ИК определяется арифметической суммой погрешности ПИ (в соответствии с ОТ) и погрешности электрической части канала.

Результаты поверки ИК считать положительными если:

НИ поверены, имеют действующее свидетельство о поверке, фактическая максимальная погрешность измерений находится н пределах допускаемой погрешности в соответствии с ОТ;

максимальное значение погрешности измерений - 5 и у а %, находи гея в пределах допускаемой погрс1шн1сти н соответствии с таблицей 5 (для ИК. не разбитых ла поддиапазоны и с нормированием погрешности о г ИЗ для точек в пределах измерения до 0,5 Pniax определяют приведенную в % к 0,5 РП1ах по формуле (12), для оставшихся точек диапазона ИК. определяют значение относительной погрешности по формуле (13));

И противном случае ИК бракуется и направляется на ремонт. После ремонта ИК подлежит внеочередной поверке в соответствии сданной МП.

  • 8.8.3  Поверку ИК комплектным способом I выполнить следующим образом;

11а входы датчиков абсолютных давлений подать ряд значений эталонного р

давления; PL -(k 1), где к-1,2_____N- номер ступени нагружения; N >5 - число сту

пеней нагружения: Pm* ВИ измерения данного ИК в соответствии с таблице 5.

Выполнить зри цикла нагружения (количество циклон, к даль ней in ем может быть скорректировано по результатам первичной и периодической поверок АИИС)

При пом r каждом цикле давление необходимо повысить от нижнего до верхнего предела измерений (прямой ход) и понизить oi верхнего предела до нижнею (обратный ход) с выдержкой гю времени на верхнем пределе нагружения в течение 1 минуты. 11а каждой ступени нагружения зарегистрировать и занести в протокол измеренные значения давления рк.

Определение погрешности ПК.

Предел абсолютной систематической погрешности ИК:

+ Л,

Л^™~гпах1              рж|,где Рцпряш - среднее давление но всем циклам на к-ой

ступени Нагружения прямого хода; Рцм[-Т]. - то же самое для обратного хода нагружения.

Предел абсолютная погрешности ИК от вариации: ДР.^ = max|PMiniMj - Р. ......|

Случайные погрешности ИК нс учитываются ввиду их малости.

!   , АР

Предел абсолютной погрешности ИК: ЛРЛч ■ 1.1,1Л[’щч + ( Y .

Определить приведенную погрешность измерений у по формуле (121 для ИК и нормированием погрешности оз 1311 или относительную погрешность 6 (для ИК, нс разбитых на поддиапазоны и с нормированием погрешности от ИЗ для точек в пределах измерения до 0.5'Ртах определяют приведенную в % к 0.5 Р,,,* по формуле (12), для оставшихся точек диапазона И К, определяют значение относи тельной погрешности гю формуле (13)).

Результаты поверки ИК считать положительными если максимальное значение погрешности измерений б и у в%, находится в допускаемых пределах (в соответствии с таблицей 5).

В противном случае ИК бракуется и направляется на ремонт. После ремонта ИК подлежит внеочередной поверке в соответствии с данной МН.

К.9 Определение погрешности ПК температуры, измеренной 1)11 термоэлектрического пша ТХА (К), ГХК (L)
  • 8.9.1 Поверку ПК выполнить в 3 этапа:

  • 1 эгап контроль (оценка) состояния и MX 1111;

  • 2 этап поверку электрической части ИК с целью определение диапазона измерений и MX (индивидуальной функции преобразования и погрешности измерений);

  • 3 этап определение и оценка максимальной погрешности ИК.

Дня контроля (оценки) IIII отсоединить его от электрической части ИК. Проверить внешний вид и маркировку 1111 tic должен иметь видимых внешних повреждений, маркировка типа н номера I ПI согласно паспорту.

Проверить свидетельства о поверке (первичной или периодической) и (или) сертификат калибровки. Свидетельство должно быть действуюп|им, значение погрешности 1111. указанное я свидетельстве. должно находиться в допускаемых пределах.

  • 8.9.2 Поверку электрической части ИК выполнит!, в следующей последовательности:

  • 8.9.2.1 1 IpoeecTH внешний осмотр АПИС согласно пункту 8.1.

  • 8.9.2.2 Выбрать ПК.

  • 8.9.2.3 Открыть дверцу шкафа термостанциониого.

  • 8.9.2.4  Выполнить демонтаж первичного преобразователя (преобразователя термоэлектрического) для дальнейшей автономной (но собственной МП) поверки.

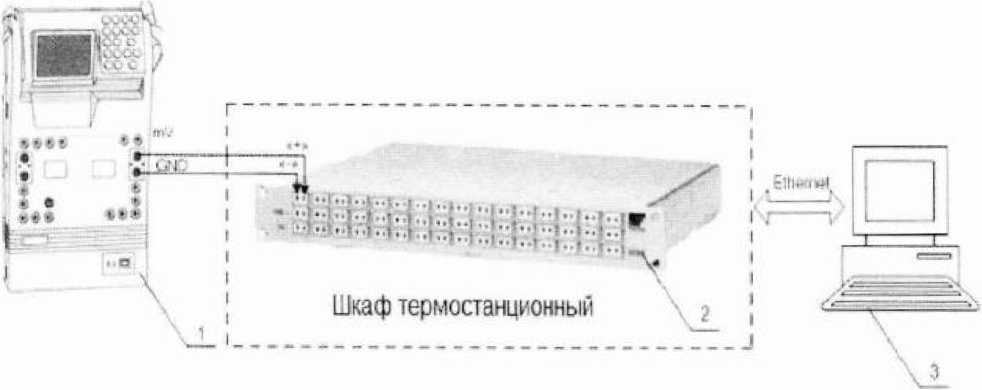

  • 8.9.2.5 Подготовить к работе эталонное средство (ИКСУ-2012) согласна документации на него. Собрать схему определения MX ИК и соответствии с рисунком 10. для чего подключить эталонное средство к контактам термопарной станции EX- 1000А.

  • 1 - Калибратор многофункциональный ИКСУ-2012 (рабочий эталон):

  • 2 - Термостаицня ЕХЮООА;

  • 3 -ПЭВМ.

Рисунок 10 - Функциональная схема поверки ИК напряжения постоянного тока

  • 8.9.2.6 11еред запуском утилиты «Метрология» следует отключить сенсор компенсации холодного спая модулей термопарных измерений. Для это необходимо проделать следующие действия:

Запустить программную утилиту «Конфигуратор» двойным щелчком левой кнопки мыши (цикл ограмма «Конфи гура гор» па рабочем столе АРМ1) и установить с помощью нее в файле конфигурации АИИС «cfg 22.xmb». расположенном в панке общего доступа сервера, для ИК подвергающихся поверки, значение параметра «Сенсор ХС» перевеет н состояние «Выкл.в. Вый гм из программной утилиты «Конфигуратор» с сохранением файла конфигурации.

  • 8.9.2.7 Пронести опробование (проверку работоспособности) ИК согласно пункту 8.3.

  • 8.9.3  Проведение поверки ИК.

  • 8.9.3.1 Выполнить действия согласно пункту 8.2. В программе «Метрология» задать следующие параметры:

- установить не менее 5 контрольных точек, линейно распределенных по диапазону измерения (таблица 6) в поле «Число точек», для ПП с индивидуальной градуировкой контрольные точки следует брать из протокола поверки (калибровки).

  • 8.9.4 Включить калибратор ИКСУ-2012 в режиме воспроизведения напряжения постоянно! и пока и милли воды оком диапазоне и ла вход ИК подавать сигналы следующих значении: напряжение постоянного тока.

Таблица 6 - MX ИК тем перату рмивмуренной IIII термоэлектрического типа

Физические параметры (обозначение)

Измеряемые

величины

Значение входного сигнала

11ределы допускаемой погрешности

Кол-во каналов

1

2

3

4

5

И К темпера 1уры, измеренной ПП термоэлектрического типа 1 ХА (К). ТХК (I.)

Температура атмосферного воздуха (заторможенного потока воздуха) на входе в 1 ГД

Температура

от 263 до 300 К

(от-0.63 до +1.75 мВ)

у: ЬО.З % от

ВИ

12

от 300 до 400 К (от 1 1.75 до 8,87 мВ)

6; ±0,3 % от ИЗ

Т см 1 юрату ра охлаждающего воздуха на входе в опору компрессора и турбины

Температура

ог 273 до 393 К (от 0 до 4.92 мВ)

у: ±1,5 % от

ВП

э

  • 8.9.5 Суммарная погрешность ИК определяется арифметической суммой погрешности III I (в соответствии с О Г или протоколом определения MX (калибровки)) л погрешности электрической части канала.

Результаты поверки ИК считать положительными если:

IIII имеют действующее свидетельство о поверке (и (или) сертификат калибровки). фактическая максимальная погрешность измерений находится в пределах допускаемой погрешности в соответствии с паспортом (или ОТ);

Максимальное значение погрешности измерений -Й и у в %, находится в пределах допускаемой погрешности в соответствии с таблицей 6.

В противном случае ИК бракуется и направляется па ремонт. После ремонта ИК подлежит внеочередной поверке в соответствии сданной МП.

8.10 Определение hoi peniiiocni ИК температуры, измеренной 1111 терморези-сгивного типа
  • 8.10.1 Поверку ИК выполнить в 3 этапа:

  • 1 этап контроль (оценка) состояния и MX ПН:

  • 2 этап поверку электрической части ИК с целью определение диапазона измерений и MX (индивидуальной функции преобразования и по; решности измерений);

  • 3 этап определение и оценка максимальной погрешности ИК.

Для контроля (опенки) ИИ отсоединить его от электрической части ИК. Проверить внешний вид и маркировку - ПП не должен иметь видимых внешних повреждений, маркировка типа и номера ПП согласно паспорту,

1!роверить свидетельства о поверке (первичной или периодической) и (или) свидетельство об определении MX (калибровке). Свидетельство должно быть действующим, значение погрешности 1III, указанное в свидетельстве, должно находиться в допускаемых пре

делах.

  • 8.10.2 Поверку электрической части ИК выполнить н следующей последовательности: Провести внешний осмотр АИИС согласно пункту 8.1.

8 10,3 Выбрать И К.

  • 8.10.4 Открыть дверцу шкафа кроссоного 2.

  • 8.10.5 Выполнить демонтаж первичного преобразователя (гермопреобразователь сопротивления) для дальнейшей автономной (по собственной МП) поверки,

  • 8.10.6 Подготовить к работе эталонное средство (магазин электрического сопротивления Р4851) согласно документации на него. Собрать схему определения MX ИК в соответствии с рисунком 11. для чего подключить эталонное средство к клеммам термопрс-обрязоват еле й соп рог и вл с н и я,

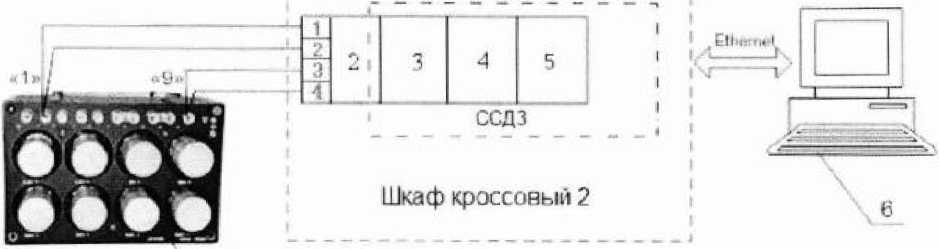

1

  • 1 - Магазин электрического сопротивления Р4831 (рабочий эталон);

  • 2 - Клемма термоирсобразова гелей сопротивления;

  • 3 - Кожух N1-9939;

  • 4 - Модуль аналогового ввода сигналов с резистивных датчиков температуры М-9217;

  • 5 - Шасси Nl cRlO-9116;

6-ПЭВМ.

Рисунок 11 Функциональная схема поверки ИК сопротивления постоянному току

  • 8.10.7 Провести опробование (проверку работоспособности) ПК согласно пункту

8.3,

  • 8.10.8 Проведение поверки ИК.

  • 8.10.8.1    Выполнить действия согласно пункту 8.2. В программе «Метрология» задать следую!цис параметры:

- установить нс менее 5 контрольных точек. линейно распределенных на диапазон измерения (таблица 7) в поле «Число точек».

  • 8.10.8.2    1(«давать на вход И К сигналы сопротивления постоянному току в требуемом диапазоне ( таблица 7).

    Таблица 7 MX ИК i смпера i уры. измеренной ПТ1 терморезиитивниго типа

    Физические парами!ры (обозначение)

    Измеряемые

    асличины

    Значение входного сигнала

    Пределы допускаемой погрешности

    1

    2

    д

    4

    И К гем перату

    ры, измеренной

    Il I терморезистинного типа

    Температура рабочих жидкостей (топлива, масла, гидросмесей )

    [ емпература

    от 20 до ЮС °C (от 108 до 139 Ом)

    у: ±1 % от ВИ

    от 20 до 150 °C (от 108 до 158 Ом)

    каналов

  • 8.10.8.3    Поочередно для электрической части всех ПК провести работы по сбору данных для определения максимальной погрешности измерений.

  • 8.10.8.4    После завершения сбора данных для каждого ИК определить максимальную погрешность измерений у по формуле (12).

  • 8.10.9     Суммарная погрешность ИК определяется арифметической суммой погрешности I ill (в соответствии с ОТ) и погрешности электрической части канала.

  • 8.10.10     Результаты поверки И К температуры с НИ терморезистивного типа (термометрами сопротивления) считать положительными если:

погрешность НН находится в допускаемых пределах, нормированных по ГОСТ 6651:

максимальное значение суммарной с НН погрешности находится в допускаемых пределах в соответствии с таблицей 7.

В противном случае ИК бракуется и направляется на ремонт. После ремонта ИК подлежит внеочередной поверке в соответствии с данной МП.

8.11 Определение погрешности ИК гемперагуры атмосферного вощуха

ИК температуры атмосферного воздуха состоит из прибора ИВТМ-7. подключённого к НВК по цифровому каналу и поэтому суммарная погрешность равна погрешности ИВТМ.

  • 8.11.1 ИВТМ-7 поверяется автономно по документу МП-242-1343-2012 «Измерители влажности и температуры ИВТМ-7. Методика поверки», утвержденной ГЦИ СИ

Ф1 УН "ВНИИМ им. Д.И. Менделеева" «31» августа 2012 г.

  • 8.11.2 Результаты поверки ИК температуры атмосферного воздуха считать положительными, если имеется действующее свидетельство о нонерке и фактическая максимальная погрешность измерений находится в пределах допускаемой погрешности в соответствии с паспортом (или ОТ).

8.12 Определение погрешностн ИК ил носи тельной влажности

И К относительной влажности состоит из прибора ИВТМ-7. подключённого к ИВК по цифровому каналу и поэтому суммарная погрешность равна погрешностн ИВТМ.

  • 8.12.1 ИВТМ-7 поверяется автономно по документу Mi 1-242-1343-2012 «Измерители влажности и температуры ИВТМ-7. Методика поверки», утвержденной I I [И (’И ФГУП "ВНИИМ им. Д.И. Менделеева" «31» августа 2012 г.

  • 8.12.2 Результаты поверки ИК относительной влажности считать положительными. если имеются действующее свидетельства о поверке и фактическая максимальная погрешность измерении находится в пределах допускаемой погрешности в соответствии с паспортом (или ОТ).

8ЛЗ Определение погрешности ПК внброскорости

Измерительный канал виб рос корост if представлен аппаратурой контроля вибраций ИВ-Д-ПФ-71-Н.

  • 8.13.1 ИВ-Д-Г1Ф-71 -II поверяется автономно по документу ЖЯИУ.421431.001 МП. Аппаратура контроля вибраций ИВ-Д-ПФ. Методика поверки.

  • 8.13.2 Результаты поверки ИК ниброскорасти считать положительными, если имеется действующее свидетельст во о поверке и фактическая максимальная погрешнос н> измерений находится в пределах допускаемой погрешности в соответствии с паспортом (или ОТ).

8.14 Определение погрешности ПК напряжении и силы постоянного тока

Измерительные каналы напряжения и силы постоянного тока представлены соответствующими измерительными каналами комплекса измерительно-вычислительного «И В К-22».

8.14.] ИВК-22 поверяется автономно по документу «Комплекс измерительно-вычислительный ИВК-22. Методика поверки» И НС И.425841.000.00 Ml I.

  • 8.14.2 Результаты понерки ИК напряжения и силы постоянного тока считать положительными, если имеется действующее свидетельство о поверке и фактическая максимальная погрешность измерений находится в пределах допускаемой погрешности в соответствии с паспортом (или ОТ),

8.15 Определение погрешности НК частоты переменного тока, соответствующей частоте крашенин роторов
  • 8.1 5.1 Провести внешний осмотр ИНК согласно пункт у 8.1.

  • 8.15.2 Выбрать ИК.

  • 8.15.3 Открыть дверцу шкафа приборного 1.

  • 8.15.4 Выполнить демонтаж первичного преобразователя (датчик оборотов или датчик расхода) для дальнейшей автономной (по собственной МП) поверки.

  • 8.15.5 11одго1овнть к работе эталонное срсдсг но (генератор ГЗ-136) согласно документации на него. Собрать схему определения MX ПК в соответствии с рисунком 11. для чего подключить эталонное средство к модулю нормализации сигнала частоты FI.I57A.

    Шкаф приборный 1

    j

    ' +1М

    2

    0UT*2

    -IN

    CQ'.i

    Шкаф приборный 1

  • 1  - Генератор ГЗ-136;

  • 2  -11ормаяизатор сигнала I’Ll57А;

  • 3 - Коннекторный блок ТВ-2715;

  • 4 - Модуль счетчика-таймера с цифровыми линиями ввода'вы поди PXI-6608;

  • 5 - Шасси РХМ042/ Шасси PXI-I052;

  • 6 -ПЭВМ.

Рисунок 1? - Функциональная схема поверки ЛК частоты переменного тока

  • 8.15.6 Пронести опробование (проверку работоспособности) ИК согласно пункту

8.3.

  • 8.15.7 Проведение поверки ИК.

  • 8.15.7.1 Выполнить действия согласно пункту 8.2. В программе «Метрология» задать следующие параметры:

- установить нс менее 5 контрольных точек, линейно распределенных на диапазон измерения в поле «Число гочек».

  • 8.15.7.2 Включить генератор 1'3-136 в режим генерирования синусоидальных сигналов и на вход ИК подавать частоту переменного гока в требуемом диапазоне (таблица 8) амплитудой - 100 мВ.

Таблица 8 MX И К частоты переменного тока

Физические параметры (обозначение)

Измеряемые

величины

Значение

входного сигнала

Пределы допускаемой погрешности

о 5

30  “

i а

3

I

2

3

4

5

ИК частоты переменного тока, соответствующей частоте вращения ротора изделия

Частота вращения ротора изде

лия

Частота переменною тока

от 0 до 2000 Гп

у: ±0.1 % от ВГ1

3

от 2000 до 4000 Гц

8: ±0,1 % от ИЗ

  • 8.15.8 Результаты поверки считать положительными, если значение погрешности измерений частоты переменного тока находятся в допускаемых пределах (см. таблицу 8). В противном случае ИК бракуется и направляется на ремонт, После ремонта ИК подлежит внеочередной поверке л соответствии с данной МП.

    • 8.16 Определение погрешности ИК напряжение нис шинного пока, соответствующее И13'1е>1иям темпера туры ■ язообразных сред, температуры корпусов и Дега лен в диапазоне преобразований 1111 1€рмиз.тектрического типа ТХА (К) и ТХК (I.)

Измерительные каналы напряжение постоянного гока. соответствующее значениям гемпературь| газообразных сред, температуры корпусов и деталей в диапазоне преобразований ИН 1срмоэлекзрического типа ТХА (К) л ТХК (1.), представлены соответствующими измерительными каналами комплекса измерительно-вычислительного «ИВК-22».

  • 8.16.1 ИВК-22 поверяется автономно по документу «Комплекс измерительно-вычислительный ИВК-22. Методика поверки» ИНСИ.425841.000.00 МП.

  • 8.16.2 Результаты поверки ИК напряжение постоянного тока, соответствующее значениям температуры газообразных сред, температуры корпусов и деталей в диапазоне преобразований ГП1 термоэлектрического типа ТХА (К) и ТХК (1.) считать положи гель ными. если имеется действующее свидетельство о поверке и фактическая максимальная погрешность измерений находится в пределах допускаемой погрешности в соответствии с паспортом (или ОТ).

9 ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ
  • 9.1 Измеренные массивы значений гл. обрабатываются с помощью встроенных в программное обеспеченно алгоритмов следующим образом.

    • 9.1.1 Вычисляется сродное значение результатов измерений измеренной величины на каждой /-той ступени;

      т

(I)

где ш - количество точек в выборке (от-50).

  • 9.1,2 Определяется индивидуальная преобразования в виде степенного полинома;

(2)

где </'-wr-L/n . коэффициенты аппроксимирую шей функции преобразования.

  • 9,1.3 Вычисляется среднее значение результатов измерений измеренной величины с учетом функции преобразования па каждой /-той ступени:

    т

(3)

«Л’

9.1.4 Для каждой /той шей погрешности

= V,

ступени вычисляется опенка систематической составляю-

(4)
  • 9.1.5 Определяются границы систематических погрешностей измеренной ве

личины:

(5)

где А < | . пределы допускаемой абсолютной погрешности рабочею эталона.

  • 9.1.6 Вычисляется оценка среднего квадратического отклонения измеренной всли-S (Д*)           - .   .

чины ' 'на каждой /-той ступени:

Еод л)?

к________________

W-I

(6)

9.1,7 Оцениваются /рапицы суммарной абсолютной погрешности измеренной величины на каждой /-той ступени следующим образом:

  • 9.1.7.1 Определяется         ^ДД) ,                          (7)

  • 9.1.7.2 Пели К > 8. то *» “       ,                                     (8)

    Если К < 0,8, ю:

    Д, = /5,(Д*)

    (9)

    (10)

где t - коэффициент Стыодейта, который определяется при доверительной вероятности Р=0,95 для числа степеней свободы т-1 в соответствии с ГОСТ Р 8.736-2011.

  • 8.1.8 Определяется погрешность ИК Д как максимальное значение суммарной абсолютной погрешности:

  • 8.1.9 Вычисляется приведенная ( 7 } или относительная (5) погрешность ИК

(12)

где хп - нормирующее значение, которое зависит от выбранного метода определе

ния погрешности.

о =             ,                          (13)

Х1

гдех - измеренное значение.

10 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

Результаты поверки занося гея в протокол поверки (Приложение А).

При положительных результатах поверки оформляется свидетельство о поверке, па верхний левый угол дверцы стойки приборной наносится знак поверки в виде наклейки.

Примечание - в свидетельстве о поверке указывать, что оно действительно при наличии действующих свидетельств о поверке на ПП. входящих в ИК, поверяемых поэлементным способом.

При отрицательных результатах поверки оформляется извещение о непригодности к применению с указанием причин.

Б И. Ммнеен

Г данный метролог

ФГУП «ЦИАМ им. П,И. Баранова»

Приложение А

(рекомендованное)

ПРОТОКОЛ

поверки измерительного канала.......... «ИС-22»

(Методика поверки М11-ИС-22)

  • 1 Вид поверки;

  • 2 Дата поверки:

  • 3 Средства поверки

    • 3,1 Рабочий эталон:

      ] 1аименование

      11 ределы измерений

      (в единицах измерений параметра)

      Шаг

      ус тановки

      Погрешность

      нижний

      верхний

3.2 Вспомогательные средства

4 Условия поверки:

Температура окружающего воздуха. °C

Относительная влажность воздуха. %

Атмосферное давление, мм рт. ст.

5 Результаты экспериментальных исследований

  • 5,1 Внешний осмо тр;

5.2 Результаты опробования:

6, Результаты метрологических исследований

6.1 Условия исследования:

Число ступеней измерений (контрольных точек)

Число намерений R контрольной точке

Число циклов измерений

6.2 Составляющие погрешности:

Номер ступени

Задаваемые эталонные сигналы на входе ИК. в

Средние значения измеренных сигналов, в

Снетемати чес кая погрешность. в ед. изм.

Оценка среднего квадратического отклонения. вед.

Сумма неис-кл точенной систематической погрешности, в

Абсолютная погрешность. в ед. изм.

6.3 Погреши ость ПК;

Абсолютная погрешность измерений, в ед. изм.

Приведенная (относительная) погрешность измерений. %

Пределы допускаемой погрешности измерений. % (или в ед. изм.)

  • 7 Вывод:

Приведенная (относительная/абсюлютная) погрешность ПК .находится в допускаемых пределах.

Дата очередной поверки;

Поверитель

(подпись)

(дата)

(ФИО.)

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
