Методика поверки «Калибратор переменного давления ТАВГ.422956.001. Методика поверки » (340-1017-18 ΜΠ)

УТВЕРЖДАЮ

Первый заместитель генерального директора-заместитель по научной работе ФГУП «ВНИИФТРИ»

х х Хс

А.Н. Щипунов

Калибратор переменного давления ТАВГ.422956.001

Методика поверки

340-1017-18 МП

2018 г.

• 1.1 Настоящая методика распространяется на калибратор переменного давления ТАВГ.422956.001 (далее - калибратор), зав. № 7327, изготовленный ФГУП «ВНИИА», г. Москва, и устанавливает методы и средства его первичной и периодической поверок.

• 1.2 Интервал между поверками 1 год.

• 2.1 При поверке выполнять операции, представленные в таблице 1.

Таблица 1

• 2.2 В случае получения отрицательных результатов по любому пункту таблицы 1 калибратор бракуется и направляется в ремонт.

• 3.1 При проведении поверки использовать средства измерений и вспомогательные средства поверки, представленные в таблице 2.

• 3.2 Допускается использование других аналогичных средств измерений, обеспечивающих определение метрологических характеристик с требуемой точностью.

• 3.3 Все средства измерений должны быть утверждённого типа, исправны и иметь действующие свидетельства о поверке.

Таблица 2

• 4.1 К проведению поверки калибратора допускается инженерно-технический персонал со среднетехническим или высшим техническим образованием, имеющий опыт работы с электротехническими установками, ознакомленный с руководством по эксплуатации и документацией по поверке и квалифицированный в качестве поверителей.

• 5.1 При проведении поверки необходимо соблюдать требования раздела «Указание мер безопасности» руководства по эксплуатации (РЭ) калибратора и средств поверки.

• 6.1 Все испытания калибратора следует проводить при следующих условиях:

• - температура окружающего воздуха, °C.........................................................от 20 до 26;

• - относительная влажность воздуха, %............................................................от 25 до 80;

• - атмосферное давление, кПа..........................................................................от 96 до 104;

• - напряжение питающей сети, В.............................................................от 215,6 до 224,4;

• - частота питающей сети, Гц.......................................................................от 49,5 до 50,5;

• - отношение амплитуды испытательного сигнала к максимальной амплитуде атмосферной акустической помехи, в рабочем диапазоне частот, должно быть не менее, дБ

• - погрешность частоты испытательных сигналов............................по ГОСТ 12090-80;

• - атмосферное давление не должно изменяться более чем на, мм. рт. ст. в час

• - температура в помещении не должна изменяться более чем на, °C в час

• 7.1 При подготовке к поверке выполнить следующие операции:

• - изучить РЭ на поверяемый калибратор и используемые средства поверки;

• - проверить комплектность поверяемого калибратора;

• - проверить комплектность рекомендованных (или аналогичных им) средств поверки, заземлить (если это необходимо) необходимые средства измерений.

12 Перед началом измерений необходимо:

• - на измерительную головку системы 2631 навернуть адаптер UC 5353, а на этот адаптер навернуть капсюль 4147. К выходу системы подсоединить НЧ фильтр 1000 Гц. Измерительную головку с капсюлем и адаптером UC 5353 поместить в измерительную камеру калибратора через адаптер из комплекта калибратора для установки 1/2" микрофонов и завернуть герметизирующую шайбу выше адаптера UC 5353, обеспечив доступ переменного давления к выравнивающему отверстию капсюля;

• - на предусилитель 2669 навернуть адаптер UC 0211, а на этот адаптер навернуть капсюль 4193, соединить предусилитель 2669 кабелем с блоком питания 12 AR, установить тумблер напряжения поляризации в положение 200 В. К выходу блока питания подсоединить НЧ фильтр 1000 Гц. Установить в измерительную камеру калибратора предусилитель с капсюлем и адаптером UC 0211 через адаптер из комплекта калибратора для установки 1/2" микрофонов и завернуть герметизирующую шайбу;

• - подключить эталонные измерительные микрофоны 4147 и 4193 ко входным каналам осциллографа АКИП-75242В, включить осциллограф и настроить его на измерения среднеквадратического значения переменного напряжения и частоты при разрешении по вертикали 16 бит;

• - включить напряжения питания микрофонов 4147 и 4193, дать микрофонам находиться во включенном состоянии не менее часа, установить в микрофоне 4147 смещение постоянного тока в нулевое положение. После этого, в соответствии с РЭ включить программу управления калибратором, установить требуемую частоту 1 Гц и амплитуду воспроизводимого давления 100 Па и убедитесь в работоспособности всех приборов по появлению сигналов на экране компьютера осциллографа АКИП-75242В.

• 7.3 Записать внешние условия проведения измерений (атмосферное давление, относительную влажность и температуру окружающего воздуха) перед началом проведения очередного цикла измерений.

• 8.1 Внешний осмотр

  • 8.1.1 При проведении внешнего осмотра проверить:

• -  соответствие номера версии (идентификационного номера) ПО;

• -  отсутствие механических и электрических повреждений, влияющих на работу;

• -  наличие маркировки с указанием типа и заводского номера;

• -  отсутствие повреждений в соединениях;

• -  отсутствие неудовлетворительного крепления разъемов;

• -  состояние лакокрасочного покрытия.

• 8.1.2 Результаты осмотра считать положительными, если выполняются требования п.8.1.1.

• 8.2 Опробование

  • 8.2.1 При опробовании:

• -  проверить включение калибратора;

• -  провести идентификацию ПО;

• -  проверить функционирование органов управления.

При опробовании оценка метрологических характеристик не производится.

• 8.2.2 Собрать установку в соответствии со схемой, приведенной на рисунке 1.

• 8.2.3 Установить на ПК калибратора условия: 100 Па и 20 Гц. Посмотреть форму сигнала на экране компьютера на выходе микрофона 4147. Форма сигнала должна быть в виде неискаженной синусоиды. Затем установить последовательно частоты 0,10 и 0,01 Гц. Форма сигналов должна быть синусоидальной и с амплитудой близкой по величине. При значительном уменьшении выходного сигнала на частоте 0,01 Гц надо проверить герметичность измерительной камеры калибратора из-за недостаточной герметизации камеры при установке измерительных микрофонов.



--------- - электрические сигналы и питание

- пневматические сигналы

А1 - эталонный датчик ТАВГ.406233.002

А2 - устройство для создания переменного давления ТАВГ. 408862.001

АЗ - электронный блок ТАВГ.408844.001

А4, А5 эталонные измерительные микрофоны 4147 и 4193

А6 - осциллограф АКИП-75242В

А7 - ПК с программой осциллографа

ПК - персональный компьютер (ноутбук) с программой управления калибратором.

• 1- Кабель USB-A - USB-B

• 2- Кабель соединительный ТАВГ.685621.010

• 3- Кабель соединительный ТАВГ.685621.013

• 4- Кабель соединительный ТАВГ.685621.014

• 5- Адаптер для установки ’Л" микрофонов ТАВГ.406931.001

Рисунок 1

• 8.2.4 При выполнении условий п.8.2.3 результаты опробования считать положительными и можно приступать к поверке калибратора.

8.3. Определение метрологических характеристик

• 8.3.1 Определение относительной погрешности установки частоты встроенного генератора

• 8.3.1.1 Собрать измерительную схему согласно рисунку 2.

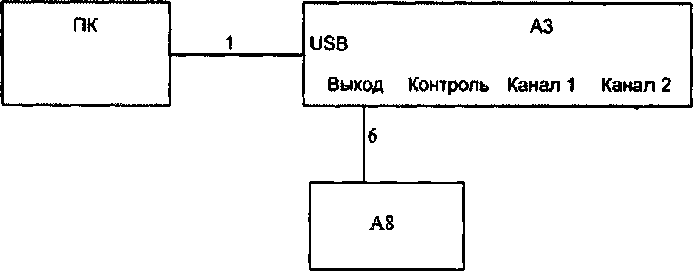

--------- - электрические сигналы и питание

АЗ - электронный блок ТАВГ.408844.001

А8 - частотомер 43-54

ПК - персональный компьютер (ноутбук) с программой управления калибратором.

• 1 - Кабель USB-A - USB-B

6 - Кабель соединительный ТАВГ.685691.001

Рисунок 2

К выходу электронного блока ТАВГ.408844.001 с помощью соединительного кабеля ТАВГ. 685691.001 подключить частотомер 43-54.

Включить питание электронного блока, персонального компьютера калибратора и частотомера.

• 8.3.1.2 В соответствии с РЭ калибратора включить программу управления, установить значение амплитуды воспроизводимого переменного (инфразвукового) давления Ру_СТ=100 Па на частоте /уст⁼20 Гц.

• 8.3.1.3 Измерить период колебаний Т и занести измеренное значение в протокол.

• 8.3.1.4 Повторить измерения периода колебаний для частот f_yCT 16; 10; 8; 4; 2; 1; 0,5; 0,2; 0,1; 0,05; 0,02 и 0,01 Гц, измеренные значения занести в протокол измерений.

• 8.3.1.5 Провести 5 серий измерений.

• 8.3.1.6 По измеренным периодам Т\ рассчитать частоту колебаний по формуле (1):

/<=7?                                    (1)

• 8.3.1.7 Рассчитать относительную погрешность установки частоты    [%] для каждой серии измерений по формуле (2):

₅ Лз/уст.Юо.                             (2)

' ‘      J у_СТ

• 8.3.1.8 Результаты поверки считать положительными, если значения относительной погрешности установки частоты 8f. встроенного генератора находятся в пределах ±0,1 %

8.3.2 Определение рабочего диапазона частот встроенного генератора

• 8.3.2.1 Поверку проводить при установке в калибраторе амплитуды давления Рном= 100 Па на частотах F_H0M октавного ряда 20; 16; 8; 4; 2; 1,25; 1; 0,8; 0,63; 0,315; 0,16; 0,08; 0,04; 0,02 и 0,01 Гц, измеряя значения СКЗ напряжения U с выхода микрофона 4147. Микрофон 4193 служит для контроля давления в калибраторе на частоте 20 Гц перед началом измерения.

• 8.3.2.2 По результатам 3-х измерений необходимо:

-по известной чувствительности М_им микрофонов рассчитать амплитудное значение переменного давления, установленного на выходе калибратора по формуле (3):

- усредненное значение Р(/) по формуле (4):

где и- количество серий измерений.

- относительную погрешность воспроизведения переменного давления 8_P(f) [%] по формуле (5):

Результаты расчетов представить в виде таблицы 3. Таблица 3

• 8.3.2.3 Результаты поверки считать положительными, если значения относительной погрешности воспроизведения переменного давления во всем диапазоне частот находятся в пределах ±5,0 %.

• 8.3.3 Определение рабочего диапазона и относительной погрешности воспроизведения переменного давления

• 8.3.3.1 Относительную погрешность воспроизведения переменного давления определить на частотах 0,01; 1,0; 20 Гц при номинальных значениях амплитуды, указанных в таблице 5 по схеме, приведенной на рисунке 1 при работе калибратора от внутреннего генератора и по схеме, приведенной на рисунке 3 при работе от внешнего генератора. При поверке провести 3 измерения при работе калибратора с внутренним и 3 измерения с внешним генератором. Обработку результатов измерений провести аналогично п. 8.3.2 для переменного давления. Результаты расчетов представить по форме таблицы 5 для каждого значения частоты.

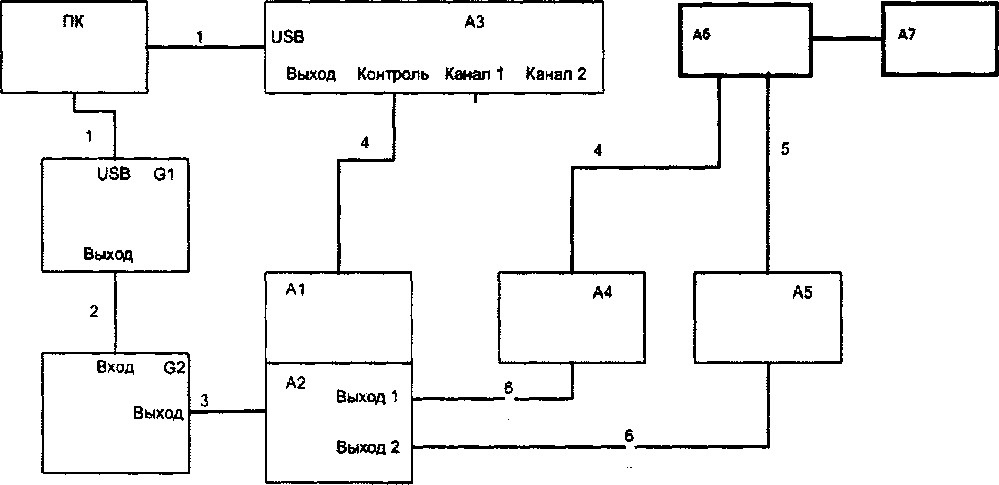

------- - электрические сигналы и питание

- пневматические сигналы

А1 - эталонный датчик ТАВГ.406233.002

А2 -УСПД ТАВГ.408862.001

АЗ - электронный блок ТАВГ.408844.001

А4, А5 - измерительные микрофоны

А6 - осциллограф АКИП-7542В

А7 - ПК с программой осциллографа

G1 - генератор сигналов специальной формы АКИП-3402

G2 - источник постоянного тока АКИП-1106

ПК - персональный компьютер (ноутбук) с программой управления калибратором.

• 1 - Кабель USB-A - USB-B

• 1 - Кабель USB-A - USB-B

• 2 - Кабель соединительный ТАВГ.685621.003

• 3 - Кабель соединительный ТАВГ.685621.016

• 4 - Кабель соединительный ТАВГ.685621.013

• 5 - Кабель соединительный ТАВГ.685621.014

• 6 - Адаптер для установки 'А" микрофонов ТАВГ.406931.001

Рисунок 3

Таблица 5

Продолжение таблицы 5

• 8.3.3.2 Результаты поверки считать положительными, если значения относительной погрешности воспроизведения переменного давления находятся в пределах ±5,0 %.

• 8.3.4 Определение относительной погрешности измерений чувствительности инфразвуковых преобразователей

• 8.3.4.1 При поверке провести измерения чувствительности М микрофона 4147 в измерительной камере калибратора на частотах октавного ряда при номинальных значениях амплитуды, указанных в таблице 6, по схеме, приведенной на рисунке 4, при работе калибратора от внутреннего генератора и по схеме, приведенной на рисунке 5, при работе от внешнего генератора. При поверке проводят 5 измерений при работе калибратора с внутренним и 5 измерений с внешним генератором. Обработку результатов измерений проводят аналогично п.

• 8.3.2 для переменного давления. Результаты расчетов представить по форме таблицы 6 для каждой частоты.



------- - электрические сигналы и питание

- пневматические сигналы

А1 - эталонный датчик ТАВГ.406233.002

А2 - УСПД ТАВГ.408862.001

АЗ - электронный блок ТАВГ.408844.001

А4 - измерительный микрофон

ПК - персональный компьютер (ноутбук) с программой управления калибратором.

• 1 - Кабель USB-A - USB-B

• 2 - Кабель соединительный ТАВГ.685621.010

• 3 - Кабель соединительный ТАВГ.685621.013

• 4 - Кабель соединительный ТАВГ.685621.014

• 5 - Адаптер для установки Уг микрофонов ТАВГ.406931.001

Рисунок 4

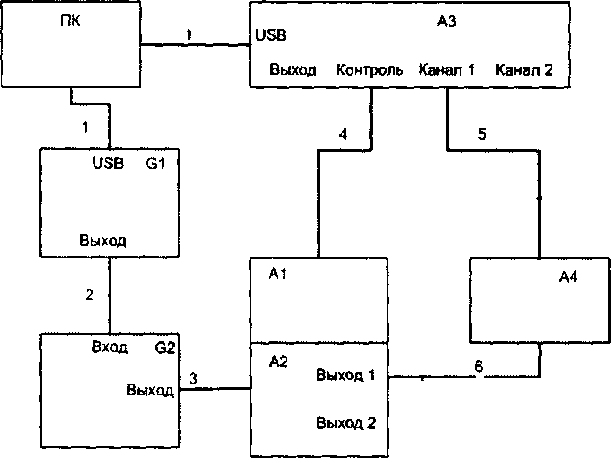

--------- - электрические сигналы и питание

-------- - пневматические сигналы

А1 - эталонный датчик ТАВГ.406233.002

А2 - УСПД ТАВГ.408862.001

АЗ - электронный блок ТАВГ.408844.001

А4 - измерительный микрофон

G1 - генератор сигналов специальной формы АКИП-3402

G2 - источник постоянного тока АКИП-1106

ПК - персональный компьютер (ноутбук) с программой управления калибратором

1 - Кабель USB-A-USB-B

• 1 - Кабель USB-A - USB-B

• 2 - Кабель соединительный ТАВГ.685621.003

• 3 - Кабель соединительный ТАВГ.685621.016

• 4 - Кабель соединительный ТАВГ.685621.013

• 5 - Кабель соединительный ТАВГ.685621.014

• 6 - Адаптер для установки Уг микрофонов ТАВГ.406931.001

Рисунок 5

• 8.3.4.2 Выход измерительного микрофона соединить с помощью кабелей ТАВГ.685621.014 с входом канала 1 электронного блока ТАВГ.408844.001. Включить питание измерительных микрофонов, электронного блока и персонального компьютера, в соответствии с РЭ установить требуемую частоту и амплитуду воспроизводимого давления и с помощью калибратора измерить чувствительность измерительных микрофонов.

8.3.4.3 Результаты поверки считать положительными, если значения относительной погрешности измерений чувствительности инфразвуковых преобразователей находятся в пределах ±4,0 %

Таблица 6

• 9.1 При положительных результатах поверки на калибратор выдается свидетельство установленной формы.

• 9.2 В случае отрицательных результатов поверки поверяемый калибратор к дальнейшему применению не допускается. На него выдается извещение о непригодности к применению с указанием причин забракования.



Начальник отдела 340

ФГУП «ВНИИФТРИ»

Старший научный сотрудник отдела 340

ФГУП «ВНИИФТРИ»

11
