Методика поверки «ГСИ.МОСТЫ ПЕРЕМЕННОГО ТОКА ВЫСОКОВОЛЬТНЫЕ АВТОМАТИЧЕСКИЕ СА7100» (МП 206.1-009-2019)

Федеральное государственное унитарное предприятие «ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ» (ФГУП «ВНИИМС»)

СОГЛАСОВАНО

Управляющий ООО «ОЛТЕСТ РУСЬ» - индивидуальный предприниматель

УТВЕРЖДАЮ

Заместитель директора

ФГУП «ВНИИМС»

по производственной метрологии

МОСТЫ ПЕРЕМЕННОГО ТОКА ВЫСОКОВОЛЬТНЫЕ АВТОМАТИЧЕСКИЕ СА7100

Методика поверки

МП 206.1-009-2019

г. Москва

2019

Настоящая методика поверки распространяется на мосты переменного тока высоковольтные автоматические СА7100 (далее по тексту - мосты), изготавливаемые ООО «ОЛТЕСТ РУСЬ», г. Москва, и устанавливает методы и средства их первичной и периодической поверки.

На поверку представляются мосты, укомплектованные в соответствии с руководством по эксплуатации, и комплект следующей технической и нормативной документации:

• - руководство по эксплуатации;

• - паспорт;

• - методика поверки.

Интервал между поверками - 2 года.

РМГ 51-2002 «ГСИ. Документы на методики поверки средств измерений. Основные положения»;

Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке, утвержден Приказом Минпромторга России от 02.07.2015 г. № 1815;

ПР 50.2.012-94 «ГСИ. Порядок аттестации поверителей средств измерений»;

ГОСТ 32144-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения»;

ГОСТ Р 8.736-2011 «ГСИ. Измерения прямые многократные. Методы обработки результатов измерений. Основные положения»;

ГОСТ 12.3.019-80 « Система стандартов безопасности труда (ССБТ). Испытания и измерения электрические. Общие требования безопасности»;

ГОСТ 12.2.007.0-75 «Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности»;

«Правила по охране труда при эксплуатации электроустановок» 04.08.2014 г.;

«Правила эксплуатации электроустановок потребителей», утвержденных Главгосэнергонадзором.

• 2.1 Поверка проводится в объеме и в последовательности, указанной в таблице 1.

Таблица 1 - Перечень операций при первичной и периодических поверках

• 3.1 При проведении поверки мостов должны применяться основные и вспомогательные средства, указанные в таблицах 2 и 3.

Таблица 2 - Основные средства поверки

Таблица 3 - Вспомогательные средства поверки

• 3.2 Для проведения поверки допускается применение других средств, не приведенных в таблицах 2 и 3, при условии обеспечения ими необходимой точности измерений.

• 3.3 Контрольно-измерительная аппаратура и средства измерений, применяемые при поверке, должны обеспечивать требуемую точность и иметь действующие свидетельства о поверке, сертификаты калибровки или аттестаты.

• 4.1 К проведению поверки допускают поверителей из числа сотрудников организаций, аккредитованных на право проведения поверки в соответствии с действующим законодательством РФ, изучивших настоящую методику поверки и руководство пользовате-ля/руководство по эксплуатации на аппараты, имеющих стаж работы по данному виду измерений не менее 1 года.

• 4.2 Поверитель должен пройти инструктаж по технике безопасности и иметь действующее удостоверение на право проведения работ в электроустановках с квалификационной группой по электробезопасности не ниже III.

При проведении поверки должны соблюдаться требования ГОСТ 12.2.007.0-75, ГОСТ 12.3.019-80, «Правила по охране труда при эксплуатации электроустановок», «Правил эксплуатации электроустановок потребителей», утвержденных Главгосэнергонадзором.

Должны быть также обеспечены требования безопасности, указанные в эксплуатационных документах на средства поверки.

• 6.1 Поверка мостов должна проводиться при нормальных условиях применения:

• - температура окружающей среды, °C               от +15 до +25;

• - атмосферное давление, кПа                              от 84 до 106;

• - относительная влажность воздуха, %               от 10 до 80.

• 6.2 Напряжение питающей сети переменного тока частотой 50 Гц, действующее значение напряжения 220 В. Допускаемое отклонение от нормального значения при поверке ±22 В. Коэффициент искажения синусоидальности кривой напряжения не более 5 %. Остальные характеристики сети переменного тока должны соответствовать ГОСТ 32144-2013.

• 7.1 Средства поверки должны быть подготовлены к работе согласно указаниям, приведенным в соответствующих эксплуатационных документах.

• 7.2 До проведения поверки поверителю надлежит ознакомиться с эксплуатационной документацией на мост и входящие в его комплект компоненты.

• 8 МЕТОДЫ ПОВЕРКИ

При проведении внешнего осмотра должно быть установлено соответствие моста следующим требованиям:

• - отсутствие механических повреждений, влияющих на работоспособность моста, отсутствие механических повреждений соединительных кабелей и разъемов;

• - соответствие требованиям паспорта по комплектности и маркировке.

Соответствие требованиям комплектности и маркировки, а также отсутствие внешних механических повреждений, проверяют визуально.

Результат операции поверки считается положительным, если отсутствуют внешние механические повреждения моста, соединительных кабелей и разъемов, а комплектность и маркировка моста соответствуют требованиям, указанным в паспорте.

• 8.2.1 Проверка электрической прочности изоляции цепей питания 220 В 50 Гц моста относительно корпуса блока измерительного проводится с помощью пробойной установки УПУ-10.

• 8.2.2 Проверка электрической прочности изоляции устройства зарядного и блока измерительного моста выполняется в следующем порядке:

• - электрически соедините контакты сетевой вилки устройства зарядного и присоедините кабель с выходным разъемом (DB-15) устройства зарядного к разъему "ЗАРЯДНОЕ УСТРОЙСТВО" блока измерительного. Блок измерительный должен быть выключен, т.е. индикатор "ВКЛ/ЗАР" на его передней панели не должен светиться;

• - подключите выходные контакты пробойной установки УПУ-10, включенной в режим воспроизведения напряжения переменного тока, к соединенным накоротко контактам сетевой вилки устройства зарядного и корпусу блока измерительного моста (для подключения к корпусу используйте корпусной зажим на блоке измерительном);

• - повышайте испытательное напряжение от 0 до 1500 В плавно или равномерно ступенями, не превышающими 10 % значения испытательного напряжения;

• - время выдержки при испытательном напряжении - 1 мин;

• - по истечении времени снизьте испытательное напряжение до нуля и отключите пробойную установку.

Результат операции проверки считается положительным, если при проведении испытания не произошло пробоя или поверхностного перекрытия изоляции. Появление "короны" на подводящих проводах или специфического шума при испытании не является признаком неудовлетворительных результатов испытаний.

• 8.3.1 Определение электрического сопротивления изоляции проводится между цепями питания моста 220 В 50 Гц и корпусом блока измерительного.

• 8.3.2 Определение электрического сопротивления изоляции устройства зарядного и блока измерительного выполняйте в следующем порядке:

• - электрически соедините контакты сетевой вилки устройства зарядного и присоедините кабель с выходным разъемом (DB-15) устройства зарядного к разъему "ЗАРЯДНОЕ УСТРОЙСТВО" измерительного блока, при этом измерительный блок должен быть выключен, т.е. индикатор "ВКЛ/ЗАР" на его передней панели не должен светиться;

• - измерение сопротивления проводите с помощью мегаомметра Е6-16 на напряжении постоянного тока 500 В между соединенными контактами сетевой вилки и корпусом измерительного блока, при этом показания мегаомметра следует фиксировать через 1 минуту после приложения напряжения.

Результат операции считается положительным, если измеренное значение сопротивления изоляции составило не менее 2 МОм.

• 8.4.1 Подключите к измерительному блоку моста блок управления и включите питание. Нажмите одновременно клавиши «SHIFT» и «,.!?» на панели блока управления. На дисплее БУ должна появиться надпись с номером версии встроенного ПО моста «Spk.hex».

При проведении операций поверки, не связанных с использованием встроенного эталонного конденсатора, высоковольтный вывод указанного конденсатора должен быть соединен с корпусом измерительного блока с помощью перемычки.

Используемые при проведении проверок меры Р597 должны быть включены по трехзажимной схеме.

При смене мер емкости и после окончания измерений необходимо выводить напряжение ЛАТРа на нулевую отметку и отключать его от сети питания.

• 8.4.2 Соберите схему измерения, приведенную на рисунке 1. Подключите меру ем-

кости Р597 значением 1 нФ в качестве внешнего эталонного конденсатора С_о, и меру емкости Р597 значением 1 нФ в качестве объекта измерений Сх, как показано для 1-го измерения таблицы 4.

Кабель питания сетевой

220 В 50 Гц

КИ2

Т_р 1 - лабораторный автотрансформатор ЛАТР-2,5; Т_р2 - трансформатор питающий; 1 - вольтметр В7-3 5

Рисунок 1 - Схема измерения емкостей

• 8.4.3 В меню моста включите режим работы с внешним эталонным конденсатором, автоматический выбор поддиапазона измерения (далее - п/д), и введите значение емкости подключенного внешнего эталонного конденсатора С_о, указанное в его паспорте, и tg5=0.

• 8.4.4 Установите рабочее напряжение (100±5) В, контролируя его вольтметром. Проведите измерение емкости меры С_х, включенного в качестве объекта измерений.

• 8.4.5 Вычислить относительное отклонение результата измерения емкости 5С_пр, в процентах, по формуле:

5С_пр=Ю0 (Схи-Схп)/Схп, %            (1)

где:

Схи - показания моста, полученные в результате измерении, пФ;

Схп - паспортное значение емкости меры С_х, используемого в качестве объекта измерения, пФ.

• 8.4.6 Результаты измерений и вычислений занести в строку для 1 -го измерения таблицы 4.

Таблица 4 - Результаты измерений

• 8.4.7 Проверьте выполнение условия:

5С_Пр< 5Со+ 5С_Х+ 5-10’²,          (2)

где:

5С₀ - погрешность емкости меры, используемой в качестве внешнего эталонного конденсатора С_о, указанная в паспорте;

5С_Х - погрешность емкости меры, используемой в качестве объекта измерения С_х, указанная в паспорте.

• 8.4.8 Повторите измерения по п.п. 8.4.3 - 8.4.7 при значениях С_о и С_х, а также типах мер емкости, указанных в таблице 4.

• 8.4.9 Результаты опробования считаются положительным, если:

• - номер версии ПО не ниже, чем 1.038;

• - для все мер емкости, используемых в качестве объекта измерения, выполнены условия, изложенные в 8.4.7.

• 8.5 Проверка диапазонов измерений, относительной погрешности измерения емкости и абсолютной погрешности измерения тангенса угла потерь

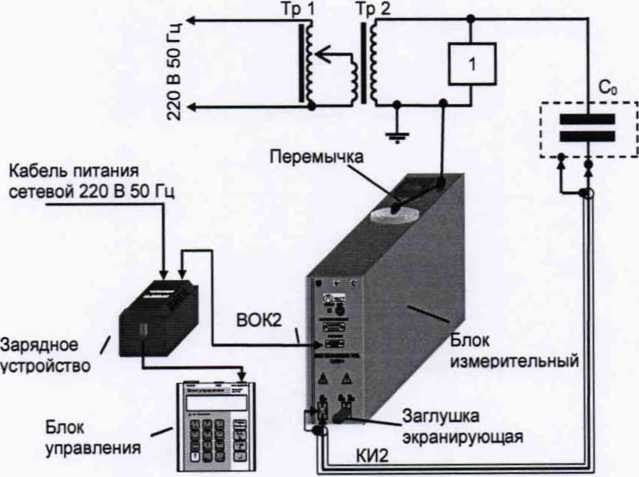

• 8.5.1.1 Соберите схему измерений, приведенную на рисунке 2. В качестве внешнего эталонного конденсатора С_о подключите меру емкости Р597 значением 1 нФ.



Т_р 1 - лабораторный автотрансформатор ЛАТР-2,5; Т_р2 - трансформатор питающий;

1 - вольтметр В7-35

Рисунок 2 - Определение значения приведенной к концу п/д аддитивной составляющей погрешности измерения емкости без расширителя СА7150

• 8.5.1.2 Заэкранируйте разъем "С_х, Rx", установив на него заглушку экранирующую.

• 8.5.1.3 Введите параметры меры, подключенной в качестве внешнего эталонного конденсатора С_о равными: Со=1,ООе-9 Ф и tg5=0. Включите режим накопления с числом накапливаемых измерений N=5.

• 8.5.1.4 С помощью ЛАТРа установите значение рабочего напряжения (100±5) В, контролируя его с помощью вольтметра. В меню моста включите 1-й фиксированный п/д измерений. Проведите измерения емкости и тангенса. По окончании измерений снизьте рабочее напряжение до 0 и затем отключите.

• 8.5.1.5 Результаты измерений начальной емкости C_hn, в пФ и среднеквадратического отклонения результатов измерений CKOchn на 1-м п/д занесите в таблицу 5.

• 8.5.1.6 Вычислите приведенные значения систематической (Зя.™ tn) и случайной (бадд сл cn) составляющих аддитивной погрешности 5адд cn, измерения емкости по формулам, в процентах:

Заддсис-rCN ⁼ 100'ChN / CmbkcN ,          (3)

Задд сл CN ~ CKOchN ’ ChN / C.yaxcN ,      (4)

где:

Chn - показания моста при измерении начальной емкости на N-м п/д, пФ;

C_MaKcN - конечное значение емкости N-ro п/д, пФ;

CKOchn - показания моста при измерении среднеквадратического отклонения результатов измерений начальной емкости на N-м п/д измерений, в процентах.

Результаты расчетов занесите в соответствующие столбцы таблицы 5.

Таблица 5 - Результаты расчетов систематической и случайной составляющих аддитивной погрешности измерении емкости

* Измерения на 6-м и 7-м п/д выполняются при наличии в комплекте моста расшири теля диапазона СА7150.

• 8.5.1.7 Выполните операции по п.п.8.5.1.4 - 8.5.1.6 на п/д со 2 по 5. Результаты измерений и вычислений занесите в таблицу 5.

• 8.5.1.8 Подключите расширитель диапазона СА7150 (далее - расширитель СА7150) к блоку измерительному, как показано на рисунке 3. В качестве внешнего эталонного конденсатора Со подключите меру емкости Р597 значением 1 нФ.

• 8.5.1.9 В меню моста включите 5-й фиксированный п/д измерений.

• 8.5.1.10 Включите расширитель и выполните операции по п.п. 8.5.1.4 - 8.5.1.6 на 6-м и 7-м п/д. Результаты измерений и вычислений занесите в таблицу 5.

• 8.5.1.11 Выключите мост.



Т_р 1 - лабораторный автотрансформатор ЛАТР-2,5; Т_р2 - трансформатор питающий; 1 - вольтметр В 7-3 5;

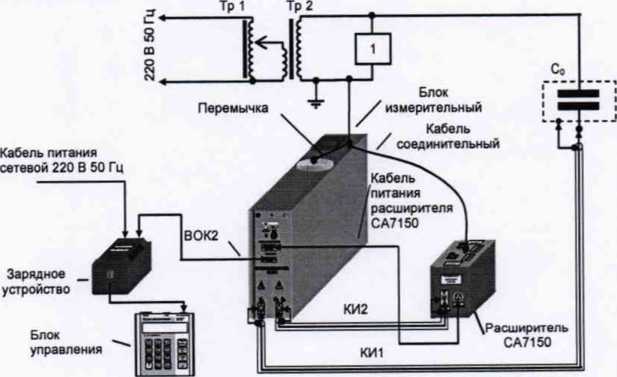

Рисунок 3 - Определение значения приведенной к концу п/д аддитивной составляющей погрешности измерения емкости с расширителем СА7150

• 8.5.2 Определение значений мультипликативной составляющей относительной погрешности измерения емкости и аддитивной составляющей абсолютной погрешности измерения тангенса угла потерь

  • 8.5.2.1 Соберите схему, приведенную на рисунке 1. Подключите меры емкости Р597 с номинальными значениями 1 нФ в качестве эталонного конденсатора С_о и объекта измерений С_х.

  • 8.5.2.2 Введите параметры меры, подключенной в качестве внешнего эталонного конденсатора С_о равными: Со=1,ООе-9 Ф и tg5=0. Включите режим накопления с числом накапливаемых измерений N=5.

  • 8.5.2.3 В меню моста включите 1-й фиксированный п/д измерений. Установите рабочее напряжение U_x=( 100±5) В и произведите измерения емкости и тангенса угла потерь.

  • 8.5.2.4 Результаты измерений среднего значения емкости Cxi и тангенса угла потерь tgSi, а также значения среднеквадратического отклонения (СКО) тангенса угла потерь tgSi занесите в таблицу 6.

Таблица 6 - Результаты измерений

• 8.5.2.5 Поменяйте местами меры емкости, для чего кабель, который был включен в разъем моста "Со", включите в разъем "C_X,R_X", а кабель, который был включен в разъем моста "C_X,R_X", включите в разъем "С_о" и проведите измерение емкости и тангенса угла потерь.

• 8.5.2.6 Результаты измерений среднего значения емкости Сх2 и тангенса угла потерь tg§2, а также значения среднеквадратического отклонения (СКО) тангенса угла потерь tg§2 занесите в таблицу 6.

• 8.5.2.7 Вычислите мультипликативную составляющую погрешности измерения емкости по формуле:

^Сх1 ^сх2 -£

где:

Со - значение емкости, введенной в качестве образцовой, равное 1 нФ;

• 8.5.2.8 Вычислите аддитивную составляющую погрешности измерения tg5 по формуле:

= ^(tg6_l+tg8₂)²/4₊CKO^_2max,                          (6)

где:

CKOi_g5i2max - максимальное значение среднеквадратического отклонения тангенса угла потерь для двух измерений.

• 8.5.2.9 Результаты расчетов занесите в таблицу 6.

• 8.5.3.1 Соберите схему, приведенную на рисунке 1. Подключите меры емкости Р597 с номинальными значениями емкости 1 нФ в качестве эталонного конденсатора С_о и ооъекта измерений С_х, как показано для 1-го номера измерения таблицы 7.

• 8.5.3.2 Введите параметры меры, подключенной в качестве внешнего эталонного конденсатора С_о равными: Со=1,ООе-9 Ф и tg8=0.

• 8.5.3.3 В меню моста включите 1-й п/д измерений и режим накопления с числом накапливаемых измерений N=5. Установите рабочее напряжение (7х⁼( 100+5) В и произведите измерения Сх и tg5x. Результаты измерений емкости Ci(2) и tgSi(2) занесите в строку для 1-го номера измерения таблицы 7.

• 8.5.3.4 В меню моста включите 2-й п/д измерений. Произведите повторное измерение емкости С_х и tgS_x. Результаты измерений емкости Сг(1) и tg§2( i) занесите в строку для 2-го номера измерения таблицы 7.

• 8.5.3.5 Вычислите составляющие основной погрешности, обусловленные дифференциальной нелинейностью по формулам:

• - относительной измерения емкости, в процентах

8ндпС12 = ^Сг(1)~^С1(2) • 100 ,                       (7)

^С1(2)

где:

С 1(2)- показания моста при измерении емкости на 1-м п/д (на границе со 2-м п/д); Сг(1) - показания моста при измерении емкости на 2-м п/д (на границе с 1-м п/д);

• - абсолютной измерения тангенса угла потерь на границе 1 -го и 2-го п/д

^Hflntg612⁼ ^2(1) — tg6₁(2),                        (8)

где:

tg5i(2)- показания моста при измерении тангенса угла потерь на 1-м п/д (на границе со 2-м п/д);

tg62(i) - показания моста при измерении тангенса угла потерь на 2-м п/д (на границе с 1 -м п/д).

Таблица 7 - Результаты измерений

* Только для мостов, в комплект которых входит расширитель СА7150.

• 8.5.3.6 Повторите операции по п.п.8.5.3.3 - 8.5.3.5 для 2-го и 3-го; 3-го и 4-го; 4-го и 5-го п/д (измерения с 3 по 8 таблицы 7), включая соответствующие номера п/д в меню моста.

• 8.5.3.7 Вычислите составляющие основной погрешности, обусловленные дифференциальной нелинейностью (при измерении емкости в процентах), в том числе, бндпсгз и Дндп tg523 на границе 2-го и 3-го п/д, 5ндпС34 и Дндп t_g534 на границе 3-го и 4-го п/д, 5цд_ПС45 и Дндп tgS45 на границе 4-го и 5-го п/д по формулам:

  ^си = С”~Сэд-1°о + ^С1г. ^2(3)	(9)
  А ндп tg 8 23 = tg53(2) “        +^ндп1о512’	(Ю)
  5        С^з)- С3(4) 4ЛП 2 %пС34 “ " л     • ‘ии + ^ндпС23’ U3<4)	(И)
  ДмдШдбЗЧ = 19^4(3) ~ 1д53(4) + А щп tg& 23 ’	(12)
  2       _ ^5(4) “ ^4(5) 4ЛП . 2 °цдпС45 “    r        ' IUU + ОндпС34 ’ U4(5)	(13)
  Дндп1д545 ~ ^9^5(4) ~ ^9^4(5) +^ндп1д834 ’	(14)

• 8.5.3.8 Результаты вычислений занесите в таблицу 7.

• 8.5.3.9 Соберите схему, приведенную на рисунке 1, в соответствии с данными для 9-го измерения.

• 8.5.3.10 Введите параметры меры, подключенной в качестве внешнего эталонного конденсатора равными: Со=1,00е-10 Ф и tg5=0. Повторите операции по п. 8.5.3.3 для измерения Сх и tg5x, включив в меню моста 5-й п/д. Результаты измерений занесите в строку для 9-го номера измерения.

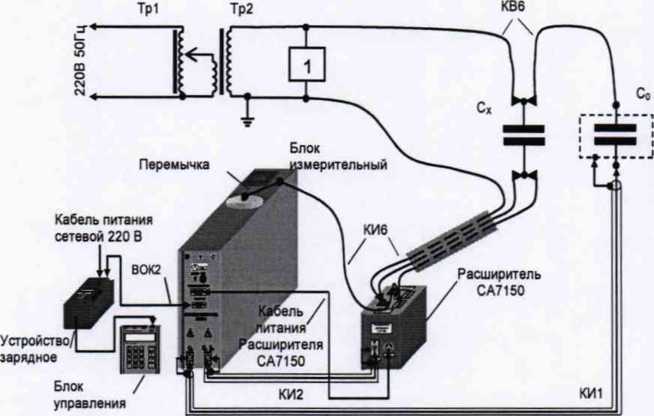

• 8.5.3.11 Соберите схему, приведенную на рисунке 4, подключив к входу моста "С_х, R_x" расширитель СА7150. Подключите к входу расширителя «Вход измерительный Поддиапазон № 6" объект измерения С_х. В качестве С_о и С_х подключите меры, в соответствии с данными для 10-го измерения.

• 8.5.3.12 В меню моста включите режим работы с расширителем.

• 8.5.3.13 Повторить операции по п. 8.5.3.3 для измерения С_х и tg5_x, включив в меню моста 6-й п/д. Результаты измерений занесите в строку для 10-го номера измерения.

• 8.5.3.14 Соберите схему, приведенную на рисунке 4, подключив к входу моста "С_х, R_x" расширитель СА7150. Подключите к входу расширителя «Вход измерительный Поддиапазон № 6" объект измерения С_х. В качестве С_о и С_х подключите меры, в соответствии с данными для 11-го измерения.

• 8.5.3.15 Повторите операции по п. 8.5.3.3 для измерения С_х и tg5_x, включив в меню моста 6-й п/д. Результаты измерений занести в строку для 11-го измерения.

• 8.5.3.16 Соберите схему, приведенную на рисунке 4, подключив к входу моста "С_х, R_x" расширитель СА7150. Подключите к входу расширителя «Вход измерительный Поддиапазон № 7" объект измерения С_х. В качестве С_о и С_х подключите меры, в соответствии с данными для 12-го измерения.

• 8.5.3.17 Повторите операции по п. 8.5.3.3 для измерения С_х и tgSx, включив в меню моста 7-й п/д.

• 8.5.3.18 Вычислите составляющие основной погрешности, обусловленные дифференциальной нелинейностью, в том числе бндп С56 и Д ндп tgs 56 на границе 5-го и 6-го п/д, 5

бкдп с 67 и Д ндп tgS 6? на границе 6-го и 7-го п/д по формулам:

я       _ ^С6(5)  ^С5(6) 4 _пп , я

°ндп С56 “ —~      ^1ии+6ндп С45 »

'“'5(6)

^HAntfl6 56   tgS₆(₅)   tg5₅₍₆₎ + Д ндп tg6 45 ’

Андп tg&67 ~ tgS7(6)   ^9^6(7) + Д нд_{П tg656} •

Т_р 1 - лабораторный автотрансформатор ЛАТР-2,5; Т_р2 - трансформатор питающий;

1 - вольтметр В7-35; Со - мера емкости Р597;

С_х - магазин емкости Р5025 или конденсатор KNM 3117МК

Рисунок 4 - Определение значений составляющих погрешностей, обусловленных дифференциальной нелинейностью на границе п/д при работе с расширителем СА7150

• 8.5.3.19 Результаты вычислений занесите в таблицу 7.

Перед проведением испытаний проверьте исправность многозначной коммутируемой меры емкости (далее - МКМЕ). Схема электрическая принципиальная МКМЕ приведена на рисунке 5. Для проверки подключите МКМЕ к мосту Р5079 (зажим моста "U-U"’ подключите к разъему типа "крокодил" (красного цвета) кабеля "Up<30B" МКМЕ, зажим моста "1-Г - к контактам 1 и 2 разъема кабеля "К разъему С_х" МКМЕ, а корпусной зажим моста - к контакту 3 разъема кабеля "К разъему С_х" МКМЕ или к корпусу разъема кабеля "К разъему С_х" МКМЕ или к разъему типа "крокодил" (черного цвета) кабеля "Up<30B").

Проведите измерения емкости всех конденсаторов с Cl по С4, включая их поочередно посредством тумблеров. При этом отклонение значений емкостей от номиналов, указанных на рисунке 5, не должно превышать ±5 %. Значение начальной емкости МКМЕ, измеряемое при всех отключенных тумблерах, должно быть не более 0,01 пФ.

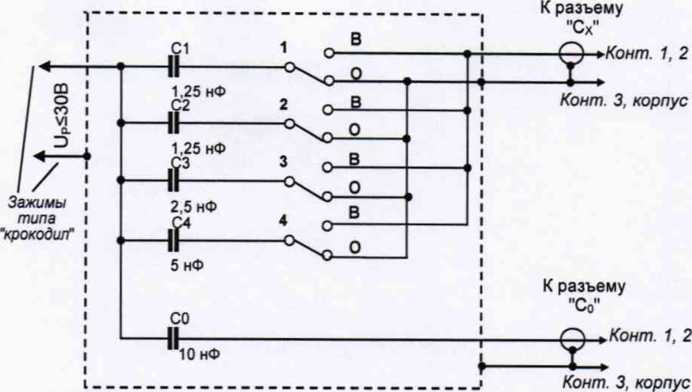

Рисунок 5 - Схема электрическая принципиальная МКМЕ

Аналогично измерьте емкость конденсатора Со, подключив зажим "1-Г моста Р5079 к контактам 1 и 2 разъема кабеля "К разъему Со" МКМЕ. При этом отклонение значения емкости от номинального значения, равного 10 нФ, не должно превышать ±5 %.

• 8.5.4.1 Соберите схему измерения, приведенную на рисунке 1, подключив в качестве эталонного конденсатора Со и объекта измерений Сх меры емкости, входящие в МКМЕ. Для этого разъемы кабеля "Up<30 В" МКМЕ подключите к выводам вторичной обмотки трансформатора Тр2 (рисунок 1), разъем кабеля "К разъему Со" МКМЕ подключите к разъему "Со" моста, а разъем кабеля "К разъему Сх" МКМЕ подключить к разъему "Сх, Их" моста.

• 8.5.4.2 Введите параметры меры, подключенной в качестве внешнего эталонного конденсатора С_о равные: С_о=1,00е-8 Ф и tg6=0.

• 8.5.4.3 В меню моста включите автоматический выбор п/д измерений и режим накопления с числом накапливаемых измерений N=5. Установите рабочее напряжение Ux=(29±l) В.

ВНИМАНИЕ! Подача на МКМЕ рабочего напряжения свыше 30 В не допускается. Это может привести к выходу МКМЕ из строя.

• 8.5.4.4 Установите переключатель "1" на передней панели МКМЕ в положение "В", а остальные переключатели в положение "О", что соответствует включению конденсатора Ci МКМЕ.

• 8.5.4.5 Проведите измерение емкости и тангенса угла потерь. Показания моста при измерении емкости Cxi и тангенса угла потерь tgSxi занесите в таблицу 8.

Таблица 8 - Результаты измерений

Примечание: буква «В» означает, что мера включена, буква «О» - мера отключена.

• 8.5.4.6 Установите переключатель "2" в положение "В", а остальные - в положение "О", что соответствует включению конденсатора С2 МКМЕ.

• 8.5.4.7 Проведите измерения емкости и тангенса угла потерь. Показания моста при измерении емкости Схг и соответствующее значение тангенса угла потерь tg8x2 занесите в таблицу 8.

• 8.5.4.8 На передней панели МКМЕ установите переключатели "1" и "2" в положение "В", а остальные - в положение "О", что соответствует двум включенным конденсаторам: Ci и Сг.

• 8.5.4.9 Проведите измерение емкости и тангенса угла потерь МКМЕ. Показания моста при измерении емкости Cxi2 и соответствующее значение тангенса угла потерь tgSxi2 занесите в таблицу 8.

• 8.5.4.10 Установите переключатель "3" в положение "В", а остальные - в положение "О", что соответствует включению конденсатора Сз МКМЕ.

• 8.5.4.11 Проведите измерения емкости и тангенса угла потерь. Показания моста при измерении емкости Схз и тангенса угла потерь tg8x3 занесите в таблицу 8.

• 8.5.4.12 Установите переключатели "1", "2" и "3" в положение "В", а остальные - в положение "О", что соответствует трем включенным конденсаторам: Сi, С2 и Сз.

• 8.5.4.13 Проведите измерения емкости и тангенса угла потерь МКМЕ. Показания моста при измерении емкости Сххз и тангенса угла потерь tg8xi3 занесите в таблицу 8.

• 8.5.4.14 Установите переключатель "4" в положение "В", а остальные - в положение "О", что соответствует включенному конденсатору Сд.

• 8.5.4.15 Проведите измерения емкости и тангенса угла потерь МКМЕ. Показания моста при измерении емкости Сх4 и тангенса угла потерь tg8x4 занесите в таблицу 8.

• 8.5.4.16 Установите все переключатели в положение "В", что соответствует одновременному подключению всех конденсаторов.

• 8.5.4.17 Проведите измерения емкости и тангенса угла потерь МКМЕ. Показания моста при измерении емкости Схмакс и тангенса угла потерь tgSxMaxc занесите в таблицу 8.

• 8.5.4.18 Рассчитайте относительную погрешность измерения емкости для середины поддиапазона, в процентах, по формуле:

8»c4 = ^Cx4+C)g3~^Cx"^a'^lc 100,

^Хмакс

и абсолютную погрешность измерения тангенса для середины поддиапазона по формуле

Дни tg84 = (tg8x4+tg5xZ3)/2-tgSxMaxc*

• 8.5.4.19 Рассчитайте относительную погрешность измерения емкости (8_Нисг) для 1/4 поддиапазона, в процентах, по формуле:

8..с_г-8н.с4 + ^Схз+р^т~^С;аз 200,

'"'Хмакс

и абсолютную погрешность измерения тангенса для 1/4 поддиапазона по формуле:

Д ни tgs сг =(tg8x£2+tg5x3)/2-(tg8xs3-AHH t_g5 4).

• 8.5.4.20 Рассчитайте относительную погрешность измерения емкости (8_НиС1) для 1/8 поддиапазона, в процентах, по формуле

8«с1=8н.сг ^{+ Сх1+}р^Х2~^°^{:г 4}00>

^Хмакс

и абсолютную погрешность измерения тангенса для 1/8 поддиапазона по формуле:

Д ни t_g5 ci=(tg5xi+tg8x2)/2-(tg8xz2-A ни tg5 сг).

В дальнейшем, при обработке результатов измерений максимальное по модулю значение из 8ни ci, 5ни сг, Зни С4 следует использовать в качестве 8_НИ с для вычисления коэффициентов с| и cn, а максимальное по модулю значение Дни tg§ - для вычисления ai и аи в качестве Дни tgS-

• 8.5.5 Определение значений мультипликативной составляющей абсолютной погрешности измерения тангенса угла потерь и составляющей относительной погрешности измерения емкости, вызванной изменением тангенса угла потерь

Предварительно с помощью омметра Щ34 проведите измерения сопротивлений комплекта резисторов типа С2-29 с номинальными значениями сопротивлений 3,01 МОм; 1 МОм; 301 кОм; 100 кОм. Измеренные значения сопротивлений занесите в таблицу 9, в соответствующие ячейки в столбце R_M3m.

• 8.5.5.1 Соберите схему измерения, приведенную на рисунке 1. Подключите меру емкости Р597 с номинальным значением 1 нФ в качестве эталонного конденсатора Со, а меру емкости Р597 с номинальным значением 100 нФ в качестве объекта измерения С_х.

• 8.5.5.2 В меню моста включите автоматический выбор п/д измерений. Установите значение рабочего напряжения £/х=(100±5) В. Проведите измерение С и tg5 мостом, а также частоты рабочего напряжения fp с помощью частотомера 43-63/1, подключенного паралельно вольтметру В7-35.

• 8.5.5.3 Показания моста Сх и tg5x и частотомера fp занесите в таблицу 9, в строку, соответствующую неподключенному резистору R.

• 8.5.5.4 Подключите параллельно объекту измерений резистор R с номинальным значением сопротивления равным 3,01 МОм.

• 8.5.5.5 Проведите измерение С и tgS, а также частоты рабочего напряжения fp. Показания моста Сх и tg6x и частотомера fp занесите в таблицу 9, в строку, соответствующую R=3,01 МОм.

Таблица 9 - Результаты измерений

• 8.5.5.6 Рассчитайте значение мультипликативной составляющей абсолютной погрешности измерения тангенса угла потерь по формуле:

(25)

где:

tgSp =-------расчетное значение тангенса угла потерь, обусловленное R;

2nf_pC_x0R_H3M

tgso, Схо - показания моста при измерении тангенса угла потерь и емкости объекта измерения без подключенного R;

tg5x - показания моста при измерении тангенса угла потерь объекта измерения при R=3,01 МОм,

fp - показания частотомера при измерении частоты рабочего напряжения при R=3,01 МОм.

Рассчитайте значение мультипликативной составляющей погрешности измерения емкости, обусловленной тангенсом угла потерь объекта измерений, в процентах, по формуле:

где:

С_х - значение емкости объекта измерений при R=3,01 МОм.

• 8.5.5.7 Рассчитайте значение коэффициента по формуле:

Дм tg6

tg5p ’

• 8.5.5.8 Результаты расчетов занесите в таблицу 9, в строку, соответствующую R = 3,01 МОм.

• 8.5.5.9 Повторите операции по п.п.8.5.5.4 - 8.5.5.7 для резисторов R с номинальными значениями сопротивлений 1 МОм, 301 кОм и 100 кОм, соответственно.

• 8.5.6.1 Вычислите значения коэффициентов ai, ci и di для 1-го п/д по формулам с 28 по 30 и aN, cn и dN для 2-7 п/д по формулам с 31 по 33, N - номер п/д:

  3| — ^^адд1д8 "^^HMtgS ’	(28)
  С1 =      + $ниС ’	(29)
  ^1 ~ ^адд Cl “ J ^адд смет С1 + ^адд сл С1	(30)
  ~ ^Аадд tg5 + ^HHtgS + ^Hflntg5(N-l)N 9	(31)
  CN = 7^мС +^ниС +82НДПС(М-1)Н ,	(32)
  ~ ^аддСЫ ~ ‘J^apACiAcrCN + ^аддслСЫ	(33)

Для вычисления щ и cn используйте следующие данные: максимальные (по модулю) значения 6_Нис, рассчитанные в п.п. 8.5.4.18-8.5.4.20; 5_lun c(N-i)N - из таблицы 7; 5_мс - из таблицы 6.

Для вычисления ai и aN используйте: Дадд tg§ - из таблицы 6; максимальное (по модулю) значение Д_ни tg§, рассчитанное в 8.5.4.18-8.5.4.20, и значения Дндп tgs (n-dn, приведенные в таблице 7.

Данные для расчета dN возьмите из таблицы 5.

Результаты расчета ai, ci, di занесите в таблицу 10, в строку для первого п/д.

Таблица

0-

* Только для мостов, в комплект которых входит расширитель СА7150.

Результаты расчета aN, cn, dN занесите в таблицу 10, в соответствующие строки для

2-7 п/д.

• 8.5.6.2 Выберите максимальное значение b из таблицы 9, и занести его в ячейки для всех п/д столбца Ьы таблицы 10.

• 8.5.6.3 Результаты операции поверки по определению основных погрешностей при измерении емкости и тангенса угла потерь считаются положительными, если:

• - значения коэффициентов ал, Ьл, сл, <1л в таблице 10, не превышают соответствующих значений атах, Ьтах, Стах, dmax ЭТОЙ Таблицы;

• - значения Stgg с, в процентах, в таблице 9, не превышают соответствующих значений в столбце tgSx этой же таблицы.

• 8.6.1 Соберите схему измерений, приведенную на рисунке 2. В качестве эталонного конденсатора Со подключите магазин емкости Р5025, установив номинальное значение емкости 320 нФ. Объект измерений Схне подключайте.

• 8.6.2 Включите мост и Установите режим измерения С, tgS. Включите режим измерения рабочего напряжения. Установите рабочее напряжение, равное (10±2) В, контролируя его значение, указанное в таблице 11 для 1-го измерения, с помощью вольтметра В7-35. Результаты измерений занесите в таблицу 11.

• 8.6.3 Рассчитайте относительную погрешность измерения рабочего напряжения, в процентах, по формуле:

8_ИРН = ^С'^ра6“~^С,,1а6,Ю0,                             (34)

^рабв

где:

Upao в - показания вольтметра при измерении рабочего напряжения, В;

Срабм - показания моста при измерении рабочего напряжения, В.

• 8.6.4 Результат расчета занесите в строку для 1-го измерения таблицы 11.

• 8.6.5 Повторите операции по п.п.8.6.2-8.6.4 для остальных измерений по таблице 11.

Таблица 11 - Результаты измерения напряжения переменного тока, приложенного к эталон ному конденсатору

• 8.6.6 Результат операции поверки считается положительным, если основная относительная погрешность измерения рабочего напряжения не превышает ±1,5 %.

• 8.7.1 Соберите схему измерений, приведенную на рисунке 6. В качестве генератора рабочего напряжения используйте генератор сигналов низкочастотный ГЗ-109. К выходу генератора подключите эталонный конденсатор Р597 с номинальным значением емкости 10 нФ. Для контроля частоты рабочего напряжения, параллельно выходу генератора ГЗ-109, подключите частотомер 43-63/1.

• 8.7.2 Установите на выходе генератора рабочее напряжение равное (10±2) В частотой (50±0,1) Гц.

• 8.7.3 Включите режим работы с внешним эталонным конденсатором, введите в память моста параметры меры, подключенной в качестве внешнего эталонного конденсатора С_о равные: С_о=1,00е-8 Ф и tg5=0.

• 8.7.4 Измерьте одновременно частоту рабочего напряжения с помощью моста и частотомера. Зафиксируйте результаты измерения частоты рабочего напряжения мостом fpM, Гц, и частотомером fpq, Гц.

• 8.7.5 Рассчитайте абсолютную погрешность измерения частоты Af, Гц, по формуле

Af=f_PM-f_P4                               (35)

Зарядное устройство

Кабель питания сетевой 220 В 50 Гц

Блок управления

измерительный

КИ1

управления

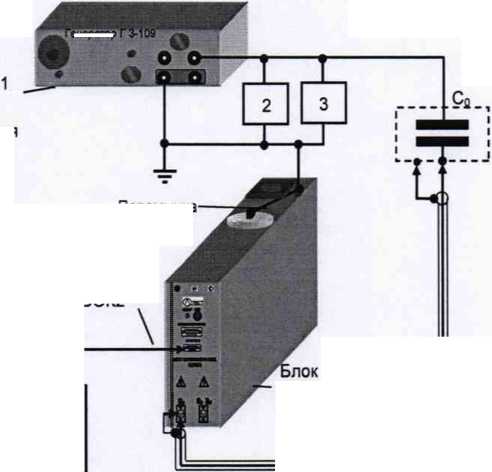

1 - генератор ГЗ-109; 2- вольтметр В7-35; 3 - частотомер 43-63/1; С_о - эталонный конденсатор

Рисунок 6 - Схема определения диапазона измерений и абсолютной погрешности измерения частоты рабочего напряжения

• 8.7.6 Повторите операции по п.п.8.7.2 - 8.7.4 для значений частоты 51 Гц и 49 Гц.

• 8.7.7 Результат операции поверки считается положительным, если полученные значения абсолютной погрешности измерения частоты не превышают ±0,1 Гц.

• 8.8.1 Соберите схему измерения, приведенную на рисунке 7. Подключите меру емкости Р597 с номинальным значением емкости 100 пФ ко входу моста "С_х, Rx". Отсоедините перемычку, электрически соединяющую корпусной зажим и высоковольтный вывод встроенного эталонного конденсатора моста.

• 8.8.2 В меню моста включите режим работы с внешним эталонным конденсатором.

  • 8.8.3 Введите в память моста паспортное значение емкости меры Р597 с номинальным значением емкости 100 пФ и значение тангенса угла потерь tgS=O в качестве параметров внешнего эталонного конденсатора С_о.

  • 8.8.4 Включите режим «Поверка С_о».

  • 8.8.5 Включите режим накопления результатов и с числом накапливаемых измерений N=5. Установите рабочее напряжение Ux=(100±5) В.

  ^ТР2

  Кабель питания сетевой 220 В 50 Гц

  Зарядное

  устройство , _г £

  БлокИ управлени:

  ВОК2



  Блок измерительный

  Заглушка экранирующая

  КИ1. КИ2

  Тр 1 - лабораторный автотрансформатор ЛАТР-2,5; Тр2 - трансформатор питающий; 1 - вольтметр В7-35; Сх - мера емкости

  Рисунок 7 - Схема определения относительной погрешности измерения емкости с использованием встроенного эталонного конденсатора

  • 8.8.6 Проведите измерения емкости и тангенса угла потерь и зафиксируйте показания моста при измерении емкости Схм и тангенса угла потерь tgSxM.

  • 8.8.7 Рассчитайте относительную погрешность измерения емкости при использовании встроенного эталонного конденсатора, в процентах, по формуле:



  Схм-Схп _е iqq

  Схп

  (36)

где:

Схм - показания моста при измерении емкости, пФ;

Схп - значение емкости встроенного эталонного конденсатора, в пФ, приведенное в РЭ на мост.

• 8.8.8 Результат операции поверки считается положительным, если полученное значение бсвк не превышает ±(0,05+|tg5xM|).

  • 8.9 Определение относительной погрешности измерения емкости и абсолютной погрешности измерения тангенса угла потерь с использованием встроенного эталонного конденсатора

    • 8.9.1 Соберите схему измерения, приведенную на рисунке 7. Подключите меру емкости Р5050 с номинальным значением емкости 100 пФ ко входу моста "С_х, Rx". Отсоедините перемычку, электрически соединяющую корпусной зажим и высоковольтный вывод встроенного эталонного конденсатора моста.

    • 8.9.2 В меню моста включите режим работы с внешним эталонным конденсатором.

    • 8.9.3 Введите в память моста паспортные значения емкости и тангенса угла потерь меры емкости Р5050 с номинальным значением емкости 100 пФ в качестве параметров внешнего эталонного конденсатора Со.

    • 8.9.4 Включите режим «Поверка Со».

    • 8.9.5 Включить режим накопления результатов и с числом накапливаемых измерений N=5. Установите рабочее напряжение Ux=(100±5) В.

    • 8.9.6 Проведите измерения емкости и тангенса угла потерь и зафиксируйте показания моста при измерении емкости Схм и тангенса угла потерь tg8xM.

    • 8.9.7 Вычислите составляющие основной погрешности измерения емкости встроенного эталонного конденсатора 5свк в том числе:

• - относительной при измерении емкости, в процентах,

5cBK ^{= £i!}F^'¹⁰⁰-^%                   (37)

Схп

где:

Схм - показания моста при измерении емкости, пФ;

Схп - значение емкости встроенного эталонного конденсатора, приведенное в РЭ на мост, пФ;

• - абсолютной при измерении тангенса угла потерь

At5<SBK⁼ ,                               (38)

где:

tg5xM - показания моста при измерении тангенса угла потерь.

• 8.9.8 Результат операции поверки считается положительным, если полученное значение §свк не превышает ±(0,05+|tg5xM|), а полученное значение AtgSBK не превышает ±(1,5-10‘ ⁴+110’²|tg5xM|+500 CxM),

где Схм - показания моста при измерении емкости, в фарадах.

• 8.10.1 Соберите схему измерений, приведенную на рисунке 8.

  ИПРН

  Кабель питания сетевой 220 В 50 Гц

  Зарядное устройстве

  Кабель питания ИПРН



  Блок управления

1 - киловольтметр С196

Рисунок 8 - Схема измерений рабочего напряжения при использовании ИПРН

• 8.10.2 В меню моста включите режим работы со встроенным эталонным конденсатором.

• 8.10.3 Включите режим "Поверка Up". Установите на выходе ИПРН значение рабочего напряжения Uh=1000 В, в соответствии с 1-м измерением таблицы 12, выбрав значение напряжения из списка, предлагаемого в меню блока управления.

• 8.10.4 Проведите измерение рабочего напряжения ИПРН. Показания киловольтметра при измерении Uhb занесите в строку для 1-го измерения таблицы 12.

• 8.10.5 Рассчитайте относительную погрешность установки рабочего напряжения, в процентах, по формуле:

^=2^-100,               (39)

«И

где:

Uhb - показания киловольтметра при измерении рабочего напряжения ИПРН;

Uh - значение рабочего напряжения, устанавливаемого на выходе ИПРН, В.

• 8.10.6 Повторите операции по п.п.8.10.3 - 8.10.5 для остальных измерений таблицы 12.

Таблица 12 - Результаты измерений относительной погрешности установки рабочего напряжения при использовании источника переменного рабочего напряжения

• 8.10.7 Соберите схему измерений, приведенную на рисунке 9.

• 8.10.8 Включите режим "Поверка Up". Установите на выходе ИПРН значение рабо-

Г СЛд§1

чего напряжения Uh=7000 В. Нажмите кнопку I—В—/ и одновременно запустите секундомер. При выводе на экран сообщения "Установлено U_p=7000 В" остановите секундомер и зафиксируйте значение времени установки рабочего напряжения и показание киловольтметра. Показания киловольтметра при измерении Uhb и показания секундомера занесите в строку для 1-го измерения таблицы 13.

• 8.10.9 Запустите секундомер, через 5 минут остановите секундомер и зафиксируйте показания киловольтметра при измерении рабочего напряжения Uhb. Измеренное значение Uhb занесите в строку для 2-го измерения таблицы 13.

• 8.10.10 Снимите рабочее напряжение на выходе ИПРН.

Внимание! В течение последующих 5 минут повторная установка рабочего напряжения ИПРН категорически запрещается!

• 8.10.11 Установите на выходе ИПРН значение рабочего напряжения Uh=10000 В.

[C.tgsl

Нажмите кнопку I ^R 7 и одновременно запустите секундомер. При выводе на экран сообщения "Установлено U_p=7000 В" остановите секундомер и зафиксируйте значение времени установки рабочего напряжения и показание киловольтметра. Показания киловольтметра при измерении Uhb и показания секундомера занесите в строку для 3-го измерения таблицы 13.

Таблица 13 - Результаты измерений относительной погрешности установки рабочего напря-жения при использовании источника переменного рабочего напряжения

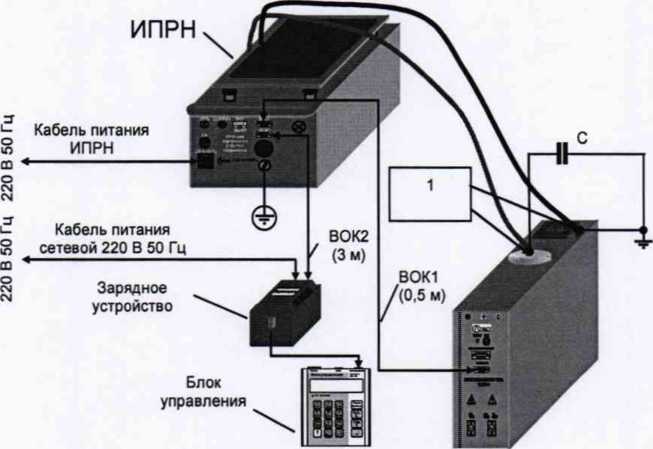

1 - киловольтметр С196; С - конденсатор, 100 нФ (СК-10,5-100-2УЗ) Рисунок 9

• 8.10.12 Запустите секундомер, через 2 минуты остановите секундомер и зафиксируйте показания киловольтметра при измерении переменного рабочего напряжения Uhb. Показания киловольтметра при измерении Uhb занесите в строку для 4-го измерения таблицы 13.

Внимание! В течение последующих 5 минут повторная установка рабочего напряжения ИПРН категорически запрещается!

• 8.10.13 Рассчитайте относительную погрешность установки рабочего напряжения, в процентах, по формуле:

бии =       •¹⁰⁰'                        (⁴°)

Ни

где:

Uhb - показания киловольтметра при измерении рабочего напряжения ИПРН;

Uh - значение рабочего напряжения, устанавливаемого на выходе ИПРН, В.

• 8.10.14 Результат операции поверки считается положительным, если значения полученных погрешностей бии не превышают ±5 %, а время установки рабочего напряжения не превышает 30 с.

• 8.11.1 Соберите схему измерений, приведенную на рисунке 10. Включите мост и установите режим измерения R. Для этого, в соответствии с указаниями РЭ моста, нажмите на блоке управления одновременно кнопки ления появится надпись «Ивкл».



  f Режим!

  И [Вкл/Выкл)

  , при этом на экране блока управ-

• 8.11.2 Включите режим поверки установки рабочего напряжения постоянного тока U, выбрав в меню строку "Поверка U". Подключите к мосту киловольтметр С502, в соответствии с данными для 1-го измерения таблицы 14.

• 8.11.3 Установите рабочее напряжение постоянного тока Ur=2500 В, в соответствии с данными для 1-го измерения таблицы 14, выбрав в меню моста строку с напряжением 2500 В

и нажав кнопку I_

• 8.11.4 Результат измерения вольтметром рабочего напряжения постоянного тока Ub, в вольтах, занесите в строку для 1-го измерения таблицы 14.

  В0К2



Кабель питания сетевой 220 В 50 Гц

Зарядное устройство

управления

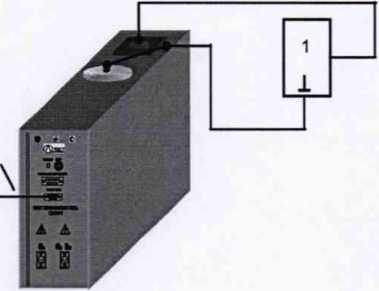

1 - киловольтметр С502 или вольтметр В7-35

Рисунок 10 - Определения относительной погрешности установки постоянного рабочего напряжения при измерении сопротивления постоянному току

• 8.11.5 Рассчитайте относительную погрешность установки напряжения при измерении сопротивления, в процентах, по формуле:

6_UR=^-100,                (41)

где:

Ub - показания вольтметра при измерении постоянного рабочего напряжения;

Ur -значение постоянного рабочего напряжения, установленное на выходе моста.

• 8.11.6 Повторите операции по п.п.8.11.3-8.11.5 для 2-го измерения, в соответствии с данными таблицы 14.

• 8.11.7 Подключите к мосту вольтметр В7-35, в соответствии с данными для 3-го и 4-го измерений таблицы 14.

ВНИМАНИЕ! Так как вольтметр В 7-35 измеряет напряжение, не превышающее 1000 В, установку напряжения U следует выполнять в строгом соответствии с данными для 3-го и 4-го измерений таблицы 14.

• 8.11.8 Повторите операции 8.11.3-8.11.5 для 3-го и 4-го измерений, в соответствии с данными таблицы 14.

• 8.11.9 Соберите схему, приведенную на рисунке 11. Подключите к мосту резистор номиналом 1,5 МОм, и киловольтметр С502, в соответствии с данными для 5-го измерения таблицы 14.

• 8.11.10 Выполните операции по п.п.8.11.3-8.11.5 для 5-го и 6-го измерений табли

цы 14.

Таблица 14 - Результаты измерений относительной погрешности установки рабочего напряжения постоянного тока при измерении сопротивления постоянному току

• 8.11.11 Подключите к мосту вольтметр В7-35, в соответствии с данными для 7-го и 8-го измерений таблицы 14.

Внимание! Так как вольтметр В7-35 измеряет напряжения, не превышающие 1000 В, установку напряжения U следует выполнять в строгом соответствии с данными для 7-го и 8-го измерении таблицы 14.

Зарядное устройство

Блок управления

Кабель питания сетевой 220 В 50 Гц

В0К2

1 - киловольтметр С502 или вольтметр В7-35; R- резистор , 1,5 МОм. Рисунок 11

• 8.11.12 Выполните операции по п.п.8.11.3 - 8.11.5 для 7-го и 8-го измерений, в соответствии с данными таблицы 14.

• 8.11.13 Результаты операции поверки по определению относительной погрешности при установке напряжения считаются положительными, если значения полученных погрешностей 5ur в таблице 14 не превышают ±2,5%.

Перед проведением проверки с помощью омметра цифрового Щ34 измерьте значение сопротивления резистора, номиналом 150 кОм. Показания омметра занесите в строку для 1-го измерения таблицы 15.

• 8.12.1 Соберите схему измерений, приведенную на рисунке 12. В качестве объекта измерения подключите резистор, номиналом 150 кОм, в соответствии с данными для 1-го измерения таблицы 15.

• 8.12.2 Включите режим измерения R. Выключите режим "Поверка U".

• 8.12.3 Установите 1-й п/д измерений и напряжение U = 250 В, в соответствии с данными для 1-го измерения таблицы 15. Измерьте значение сопротивления И_и3м.

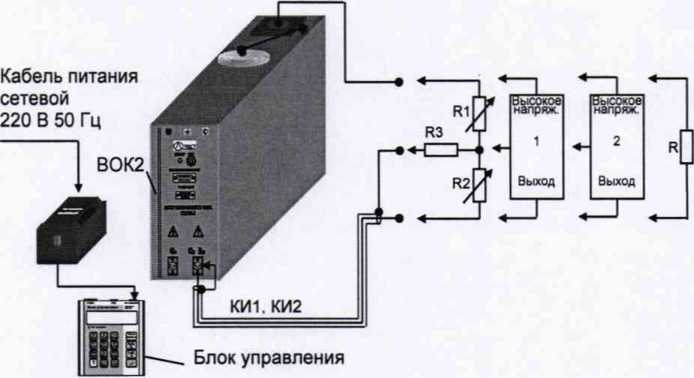

1 - магазин сопротивлений Р4043; 2 - магазин сопротивлений Р4002; R - резистор, 150 кОм; Ri - магазин сопротивлений Р4043, 1ГОм; R₂ - магазин сопротивлений Р4002, 100 МОм; R3 - мера сопротивления Р331, 100 кОм

Рисунок 12 - Схема проверки относительной погрешности при измерении сопротивления постоянному току

• 8.12.4 Рассчитайте относительную погрешность измерения сопротивления Sr, в процентах, по формуле:



(42)

где:

Rh3.m - показания моста при измерении сопротивления, Ом;

R - значение сопротивления из таблицы 15.

• 8.12.5 Занесите результаты измерений и расчетов в строку для 1-го измерения таблицы 15.

• 8.12.6 Выполнить операции по п.п.Ошибка! Источник ссылки не найден. - 8.12.4 для остальных измерений таблицы 15.

Таблица 15 - Результаты измерений относительной погрешности измерения сопротивления постоянному току

• 8.12.7 Результаты операции поверки считаются положительными, если действительное значение относительной погрешности измерения сопротивления 5R для 1-15 измерений не превышает ±2,5 % и для 16-го измерения ±5 %.

• 8.13 Определение дополнительной погрешности измерения сопротивления постоянному току при воздействии на измерительный вход моста "Сх, Rx" синусоидального тока промышленной частоты

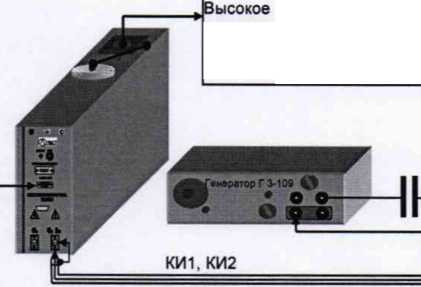

• 8.13.1 Соберите схему измерений, приведенную на рисунке 13. В качестве объекта измерения к мосту подключите магазин сопротивлений Р4002. Подключение меры емкости Р597, 100 нФ, к выходам генератора сигналов низкочастотного ГЗ-109 и магазина сопротивлений Р4002 выполните с помощью экранированного провода.

  Зарядное / устройство

  Кабель питания сетевой 220В 50 Гц



  Магазин сопротивлений

  Выход



  напряжение

  ''^ХБлок управления



1 - магазин сопротивлений 4002; 2 - генератор ГЗ-109; С - мера емкости Р597 Рисунок 13

• 8.13.2 Установите режим измерения R. Установите напряжение U=250 В.

• 8.13.3 Установите 4-й п/д измерений и значение сопротивления магазина равное 1-Ю⁸ Ом.

• 8.13.4 Проведите измерение сопротивления Иизмь

• 8.13.5 Включить генератор и установите на его выходе напряжение (16±0,5) В, частотой (50±0,1) Гц.

• 8.13.6 Проведите измерение сопротивления R_H3m2.

• 8.13.7 Рассчитайте дополнительную погрешность при измерении сопротивления, вызванную воздействием на измерительный вход моста "С_х, Rx" синусоидального тока промышленной частоты, в процентах, по формуле:

Sri = ^К|а"²~^к'°"¹ • tOO,                         (43)

°ИЗМ1

где:

Rh3mi - показания моста при измерении сопротивления без воздействия помех, Ом;

Rh3m2 - показания моста при измерении сопротивления при воздействии на измерительный вход моста (вход С_х, R_x) синусоидального тока промышленной частоты.

• 8.13.8 Результаты операции поверки считаются положительными, если значение дополнительной погрешности, вызванной воздействием на измерительный вход моста "Сх, Rx" синусоидального тока промышленной частоты, 5ri не превышает ±2 %.

• 9.1 Положительные результаты поверки оформляются свидетельством о поверке согласно требованиям нормативных документов (НД) Федерального агентства по техническому регулированию и метрологии.

• 9.2 При отрицательных результатах свидетельство о поверке не выдается, ранее вы

данное свидетельство о поверке аннулируется, запись о поверк^-в-наспорте на стенд гасится и выдается извещение о непригодности согласно требованиям НД Федерального агентства по техническому регулированию и метрологии.          /       /

Начальник отдела 206.1                           \    / Рогожин С.Ю.

ФГУП«ВНИИМС»                     \ \ /

Научный сотрудник отдела 206.1

ФГУП «ВНИИМС»

28
