Методика поверки «ВАТТМЕТРЫ ПРОХОДЯЩЕЙ МОЩНОСТИ М2-35» (МГФК.411151.003МП)

УТВЕРЖДАЮ

Начальник ФГБУ

УТВЕРЖДАЮ

Первый заместитель генерального директора -заместитель по научной работе

МЕТОДИКА ПОВЕРКИ

2016 г.

Содержание

• 1 Операции поверки

• 2 Средства поверки

• 3 Требования к квалификации поверителей

• 4 Меры безопасности

• 5 Условия поверки

• 6 Подготовка к поверке

• 7 Проведение поверки

• 8 Оформление результатов поверки

Перечень принятых сокращений

Настоящая методика поверки устанавливает методы и средства первичной и периодической поверки ваттметров проходящей мощности М2-35, изготавливаемых ФГУП «ВНИИФТРИ».

Первичной поверке подлежат ваттметры М2-35, выпускаемые из производства и выходящие из ремонта.

Периодической поверке подлежат ваттметры М2-35, находящиеся в эксплуатации и на хранении.

Ваттметр М2-35 предназначен для измерений падающей мощности непрерывных электромагнитных колебаний и КСВН при проведении поверки и калибровки средств измерений поглощаемой мощности СВЧ группы М3 в коаксиальном тракте тип III «розетка».

Периодическая поверка ваттметра М2-35 проводится не реже одного раза в 1 (один) год.

• 1 Операции поверки

1.1. При проведении первичной и периодической поверки должны выполняться

операции, указанные в таблице 1. Таблица 1 - Операции поверки

• 2 Средства поверки

  • 2.1 При поверке ваттметров М2-35 должны применяться средства поверки, основные

технические характеристики которых приведены в таблице 2. Таблица 2 - Средства поверки

2.2 Допускается использовать аналогичные средства поверки, которые обеспечат измерения соответствующих параметров с требуемой точностью.

• 2.3 Средства поверки должны быть исправны, поверены и иметь свидетельства о поверке.

• 3 Требования квалификации поверителей

  • 3.1 Поверка должна осуществляться лицами, аттестованными в качестве поверителей в установленном порядке и имеющим квалификационную группу электробезопасности не ниже третьей.

  • 3.2 Перед проведением поверки поверитель должен предварительно ознакомиться с руководством по эксплуатации МГФК.411151.003 РЭ на ваттметр проходящей мощности М2-35.

• 4 Меры безопасности

  • 4.1 При проведении поверки необходимо соблюдать требования безопасности, изложенные в руководстве по эксплуатации МГФК.411151.003 РЭ, и требования безопасности, приведённые в эксплуатационной документации на средства поверки.

  • 4.2 Размещение и подключение измерительных приборов разрешается производить только при выключенном питании.

  • 4.3 Не допускается включение мощности СВЧ при отсутствии нагрузки на выходе ваттметра. Все соединения СВЧ узлов производить при выключенной мощности генератора СВЧ.

• 5 Условия поверки

5.1 При проведении операций поверки должны соблюдаться условия, приведенные в таблице 3.

Таблица 3 - Условия поверки

5.2 Для проведения периодической поверки ваттметра требуется 40 ч рабочего времени. Для проведения первичной поверки ваттметра требуется 60 ч рабочего времени.

• 6 Подготовка к проведению поверки

На поверку представляют ваттметр проходящей мощности М2-35, формуляр МГФК.411151.003 ФО, руководство по эксплуатации МГФК.411151.003 РЭ, методика поверки МГФК.411151.003 МП.

• 6.1 Перед проведением операций поверки необходимо произвести подготовительные работы, оговоренные в эксплуатационных документах ваттметра М2-35 и применяемых средств поверки.

• 6.2 При необходимости распаковать ваттметр М2-35 следующим образом:

• - вынуть кейс из транспортной тары;

• - снять бумажную обертку и полиэтиленовые чехлы;

• - снять пломбы с кейса;

• - вынуть внутреннюю упаковку;

• - вынуть узлы ваттметра из кейса.

• 6.3 Установить поверяемый ваттметр М2-35 и средства поверки на рабочем месте, обеспечив удобство работы.

• 7 Проведение поверки

  • 7.1 Внешний осмотр

    • 7.1.1  Внешний осмотр поверяемого ваттметра М2-35 проводить визуальным осмотром без вскрытия, при этом необходимо проверить:

• -  комплектность, маркировку и пломбировку на соответствие формуляру МГФК.411151.003 ФО;

• - сохранность пломб;

• - отсутствие видимых механических повреждений;

• - чистоту гнезд, соединителей и клемм;

• - состояние соединительных кабелей;

• - прочность крепления сетевого тумблера и четкость его фиксации.

• 7.1.2 Результат внешнего осмотра считать положительным, если:

• - комплектность соответствует МГФК.411151.003 ФО, маркировка и пломбировка соответствуют МГФК.411151.003 РЭ;

• - заводской номер ваттметра М2-35 (находится на задней панели блока ваттметра) соответствует формуляру МГФК.411151.003 ФО;

• - пломбы не нарушены;

• - соединители СВЧ, USB и питания целы и чисты;

• - отсутствуют видимые повреждения.

В противном случае результаты внешнего осмотра считать отрицательными и дальнейшие операции поверки не проводить.

• 7.1.3 Провести контроль присоединительных размеров соединителей входа и выхода преобразователей ПМШК, Г1МГ1М-1, Г1МПМ-2 методом прямых измерений с помощью КИСК-7

• 7.1.4 Результаты контроля считать положительными, если присоединительные размеры соединителей преобразователей соответствуют требованиям ГОСТ РВ 51914-2002.

• 7.2 Опробование ваттметра М2-35 с преобразователями

  • 7.2.1 Проверить соответствие прикладного программного обеспечения ваттметра М2-35.

    • 7.2.1.1 Проверить, что в формуляре МГФК.411 151.003 ФО записаны следующие идентификационные данные прикладного программного обеспечения ваттметра М2-35:

• - идентификационное наименование прикладного программного обеспечения: т2_35_1 .ехе;

• - идентификационное наименование файлов с частотными коэффициентами преобразователей: ПМШК.баГ ПМПМ-l.dat, ПМПМ-2.с1а1.

• 7.2.1.2 Выполнить последовательно следующие операции:

а) подключить блок БИМ-ПМ к ПЭВМ с помощью кабеля USB;

б) подключить преобразователь ПМПМ-1 к блоку БИМ-ПМ с помощью жгута МГФК.685622.042;

в) соединить зажимы защитного заземления блока БИМ-ПМ ваттметра М2-35 и средств поверки с заземленным зажимом питающей сети.

г) включить питание ПЭВМ и дождаться окончания загрузки операционной системы (далее - ОС);

д) при необходимости установить на ПЭВМ с компакт-диска МГФК.00543-01, входящего в комплект поставки, ППО ваттметра М2-35 (далее -ППО М2-35);

е) включить питание блока ваттметра М2-35;

ж) загрузить ППО М2-35, щелкнув мышью соответствующий ярлык или на файл «m2_35_l.exe» на экране ПЭВМ. После запуска на экране ПЭВМ появится основное окно программы, приведенное на рисунке 1;

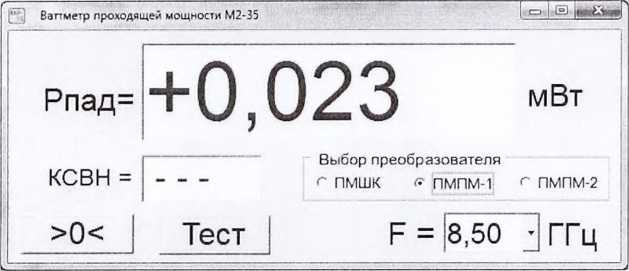

Рисунок 1 - Основное окно ППО М2-35

з) в панели «Выбор преобразователя» выбрать один из преобразователей, например, ПМГ1М-1. Программа читает файл конфигурации и проверяет его целостность. При положительных результатах проверки на экране ПЭВМ появится главное окно программы, приведенное на рисунке 2;

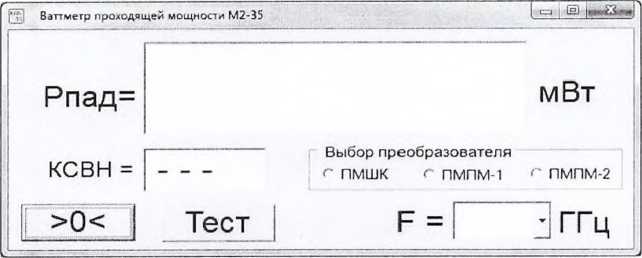

Рисунок 2 - Главное окно ППО М2-35

и) открыть нажатием кнопки «Тест» окно тестирования Г1ПО М2-35, показанное на рисунке 3;

Версия ППО М2-35

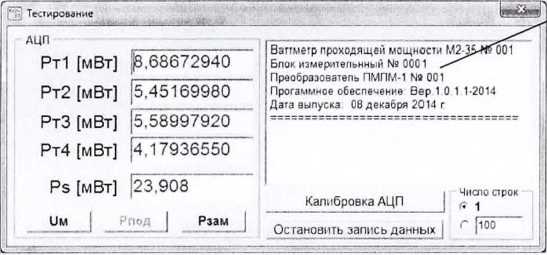

Рисунок 3 - Окно тестирования ваттметра

к) проверить соответствие наблюдаемой версии ППО М2-35 с значениями указанными в ФО ;

л) закрыть ПО М2-35;

м) установить на ПЭВМ программу, позволяющую узнать контрольную сумму файла по алгоритму CRC32, например программу «HashTab»;

н) в случае применения программы «HashTab» выбрать в папке с ППО М2-35 файл «m2_35_l.exe», нажать на правую кнопку мыши на файле и выбрать пункт «Свойства». Открыть вкладку «Хэш-суммы файлов», наблюдать контрольную сумму файла «m2_35_l.exe» гю алгоритму CRC32. Проверить соответствие наблюдаемой контрольной суммы с значениями указанными в ФО. При использовании других программ для определения контрольной суммы файлов руководствоваться их описанием;

о) аналогичным образом определить контрольные суммы файлов с частотными коэффициентами преобразователей ПМШК-dat и ПМПМ-2-dat;

Результаты проверки соответствия прикладного программного обеспечения ваттметра N42-35 считать положительными, если:

• - Г1ПО N42-35 установлено на ПЭВМ (или оно устанавливается с компакт-диска МГФК.00543-01);

• - основное окно, главное окно и окно тестирования ППО М2-35 открываются;

• -  полученные в ходе проверки идентификационные данные ППО М2-35 соответствуют значениям, записанным в ФО.

В противном случае результаты проверки ППО ваттметра М2-35 считать отрицательными и дальнейшие операции поверки не проводить.

• 7.2.2 Подключить с помощью жгута МГФК.685622.042 преобразователь ПМПМ-1. Загрузить ППО М2-35, щелкнув мышью соответствующий ярлык ППО М2-35 на экране ПЭВМ. После запуска программы в основном окне (рисунок 1) выбрать преобразователь ПМПМ-1. Программа читает файл конфигурации и проверяет его целостность, при положительных результатах проверки на экране ПЭВМ появится главное окно ППО М2-35, приведенное на рисунке 2.

• 7.2.3 Произвести прогрев ваттметра М2-35 в течение не менее 20 мин.

• 7.2.4 Открыть окно тестирования нажатием виртуальной кнопки «Тест» ППО М2-35 (рисунок 2). Проверить соответствие наблюдаемых заводских номеров ваттметра М2-35, преобразователя ПМПМ-1 и измерительного блока ваттметра с значениями указанными в ФО.

• 7.2.5 Нажать виртуальную кнопку «Р_ПОд»- Проверить соответствие наблюдаемых значений мощности подогрева термисторов преобразователя ПМПМ-1 (четыре верхних строки на рисунке 3) границам значений от 2 до 10 мВт.

• 7.2.6 Закрыть окно тестирования и запустить процесс установки нуля щёлкнув мышыо виртуальную кнопку «>0<» в главном окне. Наблюдать на экране предупреждение, показанное на рисунке 4.

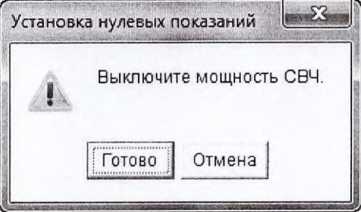

Рисунок 4 - Указание о выключении мощности СВЧ

7.2.7 Продолжить процесс установки нуля выполняя следующие операции:

• - выключить мощность СВЧ, если она была подана на вход преобразователя ПМПМ-1 ваттметра М2-35;

• - нажать виртуальную кнопку «Готово», наблюдать выполнение процедуры установки нулевых показаний, приведенной на рисунке 5.

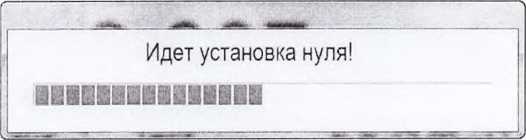

Рисунок 5 - Индикатор процесса установки нулевых показаний

После завершения процесса установки нулевых показаний (~8 с) контролировать закрытие индикатора процесса установки нулевых показаний и возврат программы ППО М2-35 в режим основного окна.

• 7.2.8 Выполнить операции по пп. 7.2.2 - 7.2.7 используя вместо преобразователя ПМПМ-1 преобразователь ПМПМ-2.

• 7.2.9 Подключить преобразователь ПМШК к USB порту ПЭВМ.

• 7.2.10 Открыть окно тестирования нажатием виртуальной кнопки «Тест» ПГ1О М2-35 (рисунок 2). Проверить соответствие наблюдаемого заводского номера преобразователя ПМШК с значениями указанными в ФО.

• 7.2.11 Закрыть окно тестирования и запустить процесс установки нуля щёлкнув мышью виртуальную кнопку «>0<» в главном окне. Наблюдать на экране предупреждение, показанное на рисунке 4.

• 7.2.12 Продолжить процесс установки нуля, выполняя следующие операции:

• - выключить мощность СВЧ, если она была подана на вход преобразователя ПМШК ваттметра М2-35;

• - нажать виртуальную кнопку «Готово», наблюдать выполнение процедуры установки нулевых показаний, приведенной на рисунке 5. После завершения процесса установки нулевых показаний (~8 с) контролировать закрытие индикатора процесса установки нулевых показаний и возврат программы ППО в режим основного окна.

• 7.2.13 Результат опробования ваттметра М2-35 считать положительным, если:

• - результат проверки ППО положительный;

• - заводские номера ваттметра М2-35, преобразователей ПМШК. ПМПМ-1, ПМПМ-2 и блока ваттметра, отобразившиеся в тестовом окне, соответствуют записанным в ФО;

• - значения мощности подогрева Р,_10Д каждого из термисторов преобразователей ПМПМ-1 и ПМПМ-2 находятся в пределах от 2 до 10 мВт;

• - процесс установки нуля завершился нулевыми показаниями.

В противном случае результаты опробования ваттметра М2-35 считать отрицательными и дальнейшие операции поверки не проводить.

• 7.3 Определение модуля эффективного коэффициента отражения выхода

  • 7.3.1  Определение модуля эффективного коэффициента отражения выхода преобразователей |Гэ| ваттметра М2-35 проводить на частотах f, ГГц.:

• - для преобразователя ПМШК: 0,03; 0,05; 0,25; 0,5; 0,75; 1,0; 1,25; 1,5; 1,75; 2,0; 2,25; 2,5; 2,75; 3,0; 3,5; 4,0; 4,5; 5,0; 5,5; 6,0; 6,5; 7,0; 7,5; 8,0;

• - для преобразователя ПМПМ-1: 8,5; 9,0; 9,5; 10,0; 10,5; 11,0; 11,5;

-для преобразователя ПМПМ-2: 12,0; 12,5; 13,0; 13,5; 14,0; 14,5; 15,0; 15,5; 16,0; 16,5; 17,0; 17,85.

• 7.3.2  Определение модуля эффективного коэффициента отражения выхода коаксиального широкополосного преобразователя мощности ПМШК, проводить согласно МИ-3057-07.

Для измерений использовать рассогласованный эталонный ваттметр оконечного типа из состава ГЭТ 26-2010 (далее - РЭВ) с известным модулем и переменной фазой коэффициента отражения. Собрать схему измерений, которая приведена на рисунке 6. Прогреть преобразователь ПМШК в течение не менее 20 мин.

USB

Компьютер

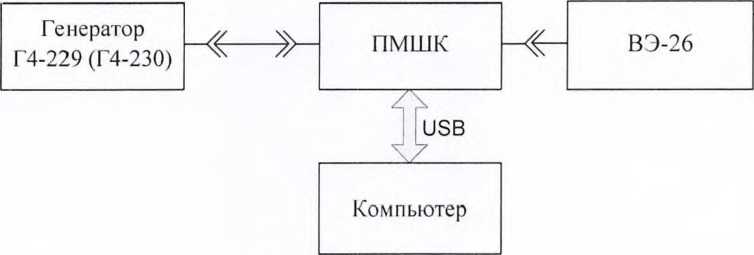

Рисунок 6 - Схема для определения модуля эффективного коэффициента отражения выхода преобразователя ПМШК

• 7.3.2.1 Для определения |Гэ| ПМШК выполнить следующие операции:

• - установить на генераторе Г4-229 частоту 0,03 ГГц;

• - включить генератор Г4-229, подав на вход поверяемого ваттметра мощность СВЧ;

• - записать показания РЭВ - Р_юн и поверяемого преобразователя ~Р_ПР‘,

• - выключить мощность СВЧ.

• 7.3.2.2 Повторить операции п. 7.3.2.1 не менее четырех раз (п > 4).

• 7.3.2.3 Вычислить среднее арифметическое значение отношения показаний РЭВ и испытуемого преобразователя по формуле:



  p

  ¹ РЭВ J СР



  ( p

  ¹ UP

  p

  \ ¹ рэв 7

  • 7.3.2.4 Изменить фазу коэффициента отражения РЭВ на 90°.

  Выполнить операции пп. 7.3.2.1 - 7.3.2.2.

  Вычислить среднее арифметическое значение отношения испытуемого преобразователя по формуле:

  показаний

  РЭВ и

  1

  /7

  ^Г ПР

  Р J

  рэв 7ср 2      '=1У^//'э«7

  7.3.2.5 Изменить фазу коэффициента отражения РЭВ на 180°. Выполнить операции пп. 7.3.2.1 - 7.3.2.2.

  Вычислить среднее арифметическое значение отношения испытуемого преобразователя по формуле:

  1 "

  /7 ,=|

  Г д

  ¹ ПР

  < ?РЭВ ),

  7.3.2.6 Изменить фазу коэффициента отражения РЭВ на 270°.

  Выполнить операции пп. 7.3.2.1 - 7.3.2.2.

  Вычислить среднее арифметическое значение отношения

  испытуемого преобразователя по формуле:

  1 " С

  =-■£

  п

  показаний

  показаний

  f Р

  ¹ ПР

  \ РЭВ /(Р 4          \ ion

  7.3.2.7 Для получения численного значения |Гэ| решить систему уравнений

  СР 4

  /=| у

  Р

  ¹ ПР

  р ^грэв 7,

  РЭВ

  РЭВ

^Л р А

——    = л(1 + /г-2-6-cos((^₀ + Д</7)),

I ?РЭВ )_Ср_,

где i - номер измерения, i=l ...4;

А, b и фо ~ константы;

A<pi - сдвиг фазы в i-ом измерении.

Считая неизвестными константы А, b и ф₀, систему из четырех уравнений (при п = 4) решить методом наименьших квадратов.

|Гэ| определить по формуле:

7.3.2.8 Выполнить операции по пп. 7.3.2.1 - 7.3.2.7 на всех частотах, указанных для преобразователя Г1МШК в п. 7.3.1.

Примечание — На частотах свыше 6 ГГц в схеме на рисунке 6 вместо генератора Г4-229 подключить генератор Г4-230.

• 7.3.3 Для определения модуля эффективного коэффициента отражения выхода преобразователей мощности проходных многозондовых ПМПМ-1 и ПМГ1М-2 использовать схему, изображенную на рисунке 7.

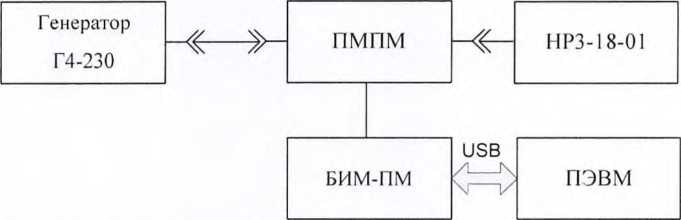

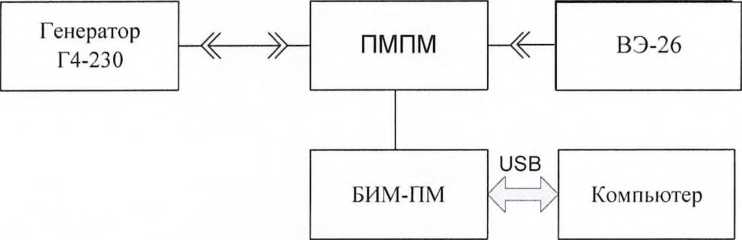

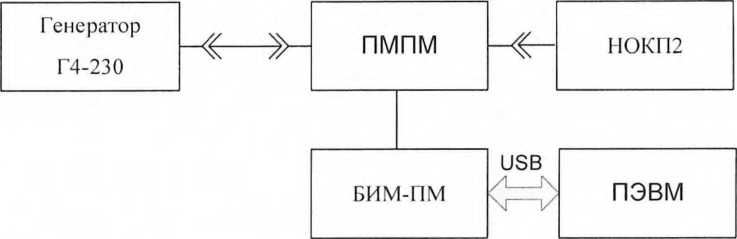

Рисунок 7 - Схема для определения модуля эффективного коэффициента отражения выхода преобразователей ПМПМ-1 и Г1МПМ-2

• 7.3.3.1 Собрать схему согласно рисунку 7 с преобразователем ПМПМ-1. Прогреть приборы в течение не менее 20 мин.

• 7.3.3.2 Установить на генераторе сигналов Г4-230 частоту 8,5 ГГц. Отражатель подвижной коаксиальной нагрузки установить в начальное положение (отсчетное устройство на отметке 10 мм). Выбрать установленную частоту в рабочей программе ваттметра. Установить нулевые показания ваттметра.

• 7.3.3.3 Включить мощность СВЧ генератора сигналов Г4-230 и, регулируя выходной уровень генератора сигналов Г4-230, установить показания падающей мощности на выходе преобразователя в пределах от 2 до 3 мВт.

Перемещая отражатель подвижной коаксиальной нагрузки в сторону увеличения показаний ее отсчетного устройства, добиться минимального измеряемого преобразователем значения КСВН. Выключить мощность СВЧ генератора сигналов Г4-230 и повторно установить нулевые показания ваттметра. Включить мощность СВЧ генератора сигналов Г4-230 и отсчитать минимальное значение КСВН - К_П1И1.

Перемещая отражатель подвижной коаксиальной нагрузки в том же направлении добиться максимального измеряемого преобразователем значения КСВН. Выключить мощность СВЧ генератора сигналов Г4-230 и повторно установить нулевые показания ваттметра. Включить мощность СВЧ и отсчитать максимальное значение КСВН - К_тах.

• 7.3.3.4 Рассчитать модуль эффективного коэффициента отражения выхода |Гэ| по формуле:

К —К

I I __________^v max ^V пит_______

• 7.3.3.5 Выполнить пп. 7.3.3.2 - 7.3.3.4 для всех частот, указанных в п. 7.3.1 для ПМПМ-1.

• 7.3.3.6 Собрать схему согласно рисунку 7 с преобразователем ПМПМ-2. Прогреть приборы в течение не менее 20 мин.

• 7.3.3.7 Выполнить пп. 7.3.3.2 - 7.3.3.4 для всех частот f, указанных в п. 7.3.1 для ПМПМ-2.

• 7.3.4 Результат поверки считать положительным, если модуль эффективного коэффициента отражения выхода преобразователей ПМШК, ПМПМ-1 и ПМПМ-2 не превышает значений 0,03. В противном случае результат поверки считать отрицательным.

• 7.4 Контроль стабильности модуля эффективного коэффициента отражения выхода преобразователей

  • 7.4.1 Контроль стабильности модуля эффективного коэффициента отражения выхода преобразователя ПМШК проводить путем измерения сопротивления выхода преобразователя постоянному току. Для этого выполнить следующие операции:

• - к соединителю ВХОД преобразователя ПМШК подключить нагрузку Э9-145 из комплекта мер ЭК9-145;

• - подготовить к работе универсальный вольтметр В7-78/1 в режиме измерения сопротивления постоянному току с разрешением 6.5 разряда с усреднением;

• - измерить сопротивление выхода преобразователя между центральным и наружным проводниками соединителя ВЫХОД. Зафиксировать измеренное значение сопротивления в формуляре.

Результат контроля стабильности считать положительным, если отличие измеренного значения сопротивления от результата указанного в формуляре не превышает 0,5 Ом.

• 7.4.2 Контроль стабильности модуля эффективного коэффициента отражения выхода преобразователей ПМПМ-1 и ПМПМ-2 проводить путем измерения КСВН рассогласованной нагрузки НРЗ-18-01 из комплекта ваттметра М2-35.

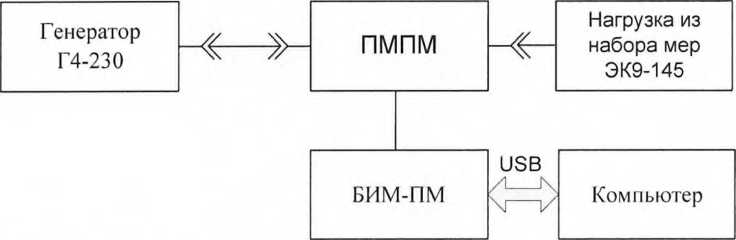

Рисунок 8 - Схема для контроля стабильности модуля эффективного коэффициента отражения выхода преобразователей ПМПМ-1 и ПМПМ-2

• 7.4.2.1 Собрать схему согласно рисунку 8 с преобразователем ПМПМ-1. Прогрезь приборы в течение не менее 20 мин.

• 7.4.2.2 Установить на генераторе сигналов Г4-230 частоту 8,5 ГГц. Выбрать установленную частоту в рабочей программе ваттметра. Установить нулевые показания ваттметра.

• 7.4.2.3 Включить мощность СВЧ генератора сигналов Г4-230 и. регулируя выходной уровень генератора сигналов Г'4-230, установить показания падающей мощности на выходе преобразователя в пределах от 2 до 3 мВт и отсчитать измеренное значение КСВН нагрузки. Зафиксировать в формуляре измеренное значение КСВН.

• 7.4.2.4 Выполнить пп. 7.4.2,2 и 7.4.2.3 для всех частот, указанных в п. 7.3.1 для ПМПМ-1.

• 7.4.2.5 Собрать схему согласно рисунку 8 с преобразователем ПМГ1М-2. Прогреть приборы в течение не менее 20 мин.

• 7.4.2.6 Выполнить пп. 7.4.2.2 и 7.4.2,3 для всех частот f, указанных в п. 7.3.1 для ПМПМ-2.

7.4.3 Результат контроля стабильности считать положительным, если отличие измеренных значений КСВН (при соответствии относительной погрешности измерений КСВН требованиям п. 7.6 настоящей методики) от значений, полученных при предыдущей поверке и указанных в формуляре, не превышает 3 %. В противном случае результат поверки считать отрицательным.

• 7.5 Определение калибровочного коэффициента преобразователей ПМШК, ПМПМ-1 и ПМПМ-2

  • 7.5.1 Определение калибровочного коэффициента преобразователей ваттметра М2-35 проводить на частотах f, ГГц:

- для преобразователя ПМШК: 0,03; 0,05; 0,25; 0,5; 0,75; 1,0; 1,25; 1.5; 1,75; 2.0; 2,25; 2,5; 2,75; 3,0; 3,5; 4,0; 4,5; 5,0; 5,5; 6,0; 6,5; 7.0; 7,5; 8,0;

-для преобразователя Г1МПМ-1: 8,5; 9,0; 9,5; 10,0; 10,5; 11,0; 11,5;

-для преобразователя ПМПМ-2: 12,0; 12,5; 13,0; 13,5; 14.0; 14,5; 15,0; 15.5; 16,0; 16.5; 17,0; 17,85.

• 7.5.2  Определение калибровочного коэффициента преобразователя ПМШК, проводить по схеме, приведенной на рисунке 9.



Рисунок 9 - Схема определения калибровочного коэффициента преобразователя ПМШК

• 7.5.2.1 Собрать схему измерений, приведенную на рисунке 8. Прогреть приборы в течение не менее 20 мин.

• 7.5.2.2 Установить на генераторе частоту 0,03 ГГц. Выбрать установленную частоту в рабочей программе для преобразователя ПМШК. Запустить процесс установки нулевых показаний ваттметра.

• 7.5.2.3 Включить мощность генератора сигналов Г4-229 и, регулируя выходной уровень генератора сигналов Г4-229, установить показания эталонного ваттметра приблизительно 5 мВт. После установления показаний одновременно отсчитать показания в милливаттах испытуемого преобразователя - Р_1ВМ и эталонного ваттметра Р_я.

Выключить мощность СВЧ генератора сигналов Г4-229. Определить калибровочный коэффициент Л7'преобразователя ПМШК по формуле:

• 7.5.2.4 Выполнить п. 7.5.2.3 не менее 3 раз (п > 3).

• 7.5.2.5 Отсоединить преобразователь эталонного ваттметра и присоединить его снова с поворотом на 180° вокруг оси соединителя и выполнить п. 7.5.2.3 и п. 7.5.2.4.

• 7.5.2.6 За измеренное значение калибровочного коэффициента для частоты f принимается среднее значение /</<•, рассчитанное по формуле:

где п - полное число измерений с учетом всех подключений (п > 6);

- значение калибровочного коэффициента, полученное в i-ом измерении. Значение Кк~ зафиксировать в формуляре.

Рассчитать случайную погрешность определения среднего значения калибровочного

в %, на частоте f по формуле:

₌ э.

•100

Рассчитать погрешность рассогласования в процентах по формуле:

где |Г_Э7 | - модуль коэффициента отражения входа эталонного ваттметра на частоте f;

|Г_Э| - модуль эффективного коэффициента отражения выхода преобразователя ПМШК на частоте f (результаты измерений по п. 7.3 или из формуляра ваттметра при периодической поверке).

Рассчитать погрешность поверки в процентах на частоте f по формуле:

^пов ^— л/^эт+^сл + Y ’

где д'_л- предел допускаемой погрешности эталонного ваттметра;

у- коэффициент, выбираемый в соответствии с таблицей 4, где С определяется по формуле:

З-Др

7 ^эт+^сл

Таблица 4

'l.S.U Рассчитать для частоты f относительную разность измеренного значения калибровочного коэффициента К« от значения, полученного при предыдущей поверке К_кп и указанном в формуляре, в %, по формуле:

1)■100

• 7.5.2.8 Выполнить пп. 7.5.2.2-7.5.2.7 для всех значений частоты f, указанных в п. 7.5.1 для преобразователя ПМШК.

• 7.5.3 Определение калибровочного коэффициента преобразователей Г1МПМ-1 и Г1МПМ-2, проводить по схеме, приведенной на рисунке 10.



Рисунок 10 - Схема определения калибровочного коэффициента преобразователей

ПМПМ-1 и ПМПМ-2

• 7.5.3.1 Поочередно для каждого из преобразователей ПМПМ-1 и ПМПМ-2 собрать схему согласно рисунку 10. Прогреть приборы в течение не менее 20 мин.

• 7.5.3.2 Выполнить для каждого из преобразователей ПМПМ-1 и ПМПМ-2 пп. 7.5.2.2 -

• 7.5.2.7 для всех значений частоты f, указанных в п. 7.5.1 для соответствующего преобразователя.

• 7.5.4 Результат поверки считать положительным, если для всех трех преобразователей на частотах, указанных в п. 7.5.1 выполнятся неравенство

|§к1<7^бпп+5пов ,

где д_пп - погрешность предыдущей поверки, указанная в свидетельстве о поверке.

В противном случае результат поверки считать отрицательным.

Если S_K на всех частотах поверки не превышает 0,4 %, в формуляр ваттметра заносятся значения калибровочных коэффициентов, установленные при предыдущей поверке. В противном случае в формуляр заносятся новые значения калибровочных коэффициентов.

• 7.6 Определение относительной погрешности измерений КСВН

  • 7.6.1 Определение относительной погрешности измерений КСВН с помощью преобразователей ПМПМ-1 и ПМПМ-2 из состава ваттметра М2-35 комплекса проводить на частотах f, указанных в п. 7.5.1 для преобразователей ПМПМ-1 и ПМПМ-2.

  • 7.6.2 Собрать схему измерений, приведенную на рисунке 11. Прогреть приборы в течение не менее 20 мин.

  • 7.6.3 Подключить к выходу преобразователя меру КСВН из набора мер полного и волнового сопротивления 1-го разряда ЭК9-145 с номинальным значением 1,2. Подвижный поглотитель меры КСВН установить в начальное положение (отсчетное устройство на отметке 10 мм).



Рисунок 11 - Схема определения относительной погрешности измерения КСВН

для преобразователей ПМПМ-1 и ПМПМ-2

• 7.6.4 Установить на генераторе нижнюю частоту f из диапазона частот, указанных в п. 7.5.1 для проверяемого преобразователя. Выбрать установленную частоту в рабочей программе преобразователя. Установить нулевые показания ваттметра.

• 7.6.5 Включить мощность генератора сигналов Г4-230 и, регулируя выходной уровень мощности генератора, установить показания падающей мощности СВЧ в окне рабочей программы в пределах от 2 до 3 мВт.

Перемещая поглотитель меры КСВН в сторону увеличения показаний отсчетного устройства добиться минимального, измеряемого ваттметром значения КСВН. Выключить мощность СВЧ и повторно установить нулевые показания ваттметра. Включить мощность СВЧ и отсчитать минимальное значение КСВН К_т;_п.

• 7.6.6 Перемещая поглотитель в гом же направлении добиться максимального значения КСВН, измеряемого преобразователем. Выключить мощность СВЧ и повторно установить нулевые показания ваттметра. Включить мощность СВЧ и отсчитать максимальное значение КСВН К_тах.

• 7.6.7 Рассчитать измеренное значение КСВН по формуле:



Полученные значения К/<-^,/ записать в формуляр.

• 7.6.8 Рассчитать значение относительной погрешности измерений КСВН бок в %, по формуле:

  / к

  Ку,

X

-1 -100,

7

где Кэт~ значение КСВН меры, подсоединенной к преобразователю, на частоте /.'

• 7.6.9 Выполнить пп.7.6.4 - 7.6.8 для всех частот f, указанных в п. 7.5.1.

• 7.6.10 Подключить к выходу преобразователя меру КСВН с номинальным значением 2. Подвижный поглотитель меры КСВН установить в начальное положение (отсчетное устройство на отметке 10 мм).

• 7.6.11 Выполнить пп. 7.6.4 - 7.6.9.

• 7.6.12 Результаты поверки считать положительными, если для двух номиналов мер

КСВН на всех частотах f выполняется неравенство

8 Оформление результатов поверки

• 8.1 Ваттметр М2-35 признается годным, если в ходе поверки все результаты поверки положительные.

• 8.2 На ваттметр М2-35, признанный годным, выдается свидетельство о поверке в установленном порядке.

• 8.3 Ваттметр М2-35, имеющий отрицательные результаты поверки, в обращение не допускается и на него выдается извещение о непригодности к применению с указанием причин непригодности.

Начальник лаборатории 201

ФГУП «ВНИИФТРИ»

Заместитель начальника управления -начальник 21 отдела ФГБУ «ГНМЦ» Минобороны России                .

Перечень принятых сокращений

КСВН - коэффициент стоячей волны по напряжению; СИ - средство измерения;

СВЧ - сверхвысокие частоты;

ПМШК - преобразователь мощности коаксиальный широкополосный;

ПМПМ - преобразователь мощности проходной многозондовый;

Г1ГЮ - прикладное программное обеспечение;

ПЭВМ - персональная электронно-вычислительная машина;

ГЭТ - государственный эталон;

КИСК - комплект для измерения соединителей коаксиальных;

РЭВ - рассогласованный эталонный ваттметр.

20
