Руководство по эксплуатации «АНЕМОМЕТР СИГНАЛЬНЫЙ ЦИФРОВОЙ РУЧНОЙ АСЦ - Р» (РЭ ТКрЭ 202100.000)
АНЕМОМЕТР СИГНАЛЬНЫЙ ЦИФРОВОЙ РУЧНОЙ АСЦ - Р ТКрЭ 202100.000 РЭ Руководство по эксплуатации
СОДЕРЖАНИЕ

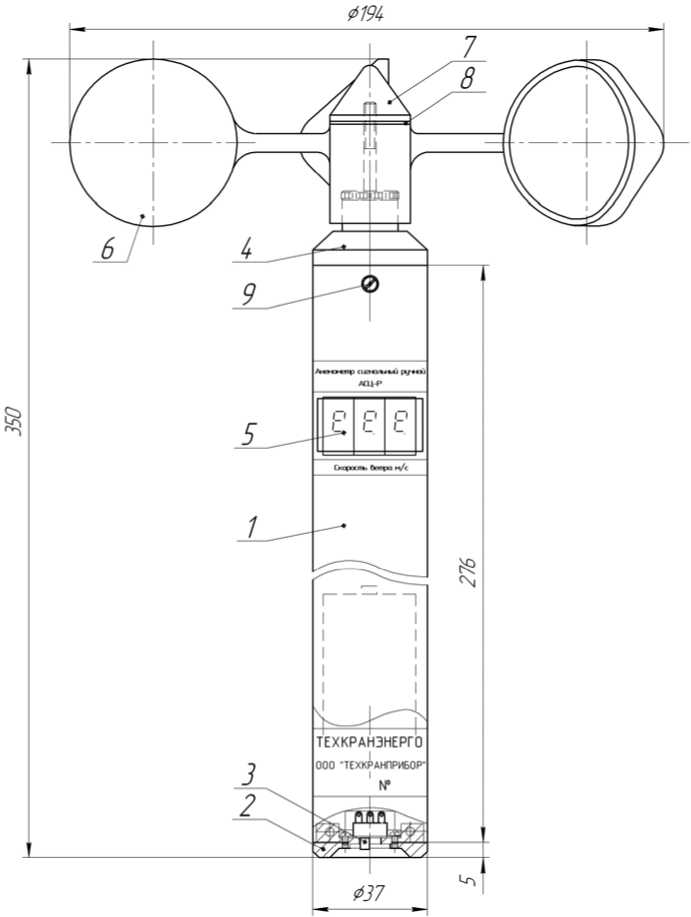

ПРИЛОЖЕНИЕ А "ОБЩИЙ ВИД АНЕМОМЕТРА"
ПРИЛОЖЕНИЕ Б "СХЕМА ЭЛЕКТРИЧЕСКАЯ АНЕМОМЕТРА"
ПРИЛОЖЕНИЕ В "МЕТОДИКА ПОВЕРКИ"
ПРИЛОЖЕНИЕ Г "ПРОТОКОЛ ПОВЕРКИ"
1 НАЗНАЧЕНИЕ-
1.1 Анемометр сигнальный цифровой ручной АСЦ-Р (далее анемометр) предназначен для измерения скорости воздушного потока (ветра) в промышленных условиях, определения предельной скорости ветра и включения при этом звукового сигнала.
-
1.2 Анемометр предназначен для использования на существующих типах подъемников (вышках) и других объектах, требующих оборудования устройствами аварийной ветровой защиты.
-
1.3 Применение АСЦ- Р регламентируется ПБ 10-611-03 “Правила устройства и безопасной эксплуатации подъемников (вышек)“.
-
2.1 Диапазон измерения скорости воздушного потока (ветра), м/с от 3 до 25.
-
2.2 Устанавливаемый порог срабатывания сигнализации по предельной скорости воздушного потока (ветра), м/с 10
-
2.3 Пределы допускаемой погрешности анемометра ±(0,5+0,05V), где V - скорость воздушного потока (ветра).
-
2.4 Блок контроля обеспечивает цифровую индикацию скорости воздушного потока (ветра) с дискретностью отсчета 0,1 м/с.
Количество разрядов цифрового табло 3.
-
2.5 Предусмотрена встроенная звуковая сигнализация порогов “ВНИМАНИЕ” (V=7,5 м/с) и “ОПАСНО” (Vnp=10 м/с), осуществляемая прерывистым и непрерывным звуковым сигналом соответственно.
-
2.6 Электрическое питание анемометра осуществляется от двух гальванических элементов типа 373.
Напряжение питания, В 3
Внимание: При Длительном хранении анемометра, элементы питания необходимо извлечь из прибора.
-
2.7 Масса и габаритные размеры анемометра, не более:
-
2.8 Климатическое исполнение У1 ГОСТ 15150-69.
-
2.9 Степень защиты IP 51 ГОСТ 14254-96.
-
2.10 Условия эксплуатации анемометра:
от минус 40 °С до плюс 55 °С, и относительной влажности до 90 % при температуре плюс 30 °С.
Внимание: При температуре окружающей среДы ниже минус 25 °С, элементы питания необходимо извлечь из прибора и использовать их только в момент проведения измерения скорости ветра, так как емкость гальванических элементов при низких температурах не гарантируется.
-
2.11 Средний срок службы анемометра не менее 8 лет.
-
2.12 Драгоценных металлов не содержит.
3.1 Анемометр состоит из составных частей, перечисленных в таблице 1.
Наименование |
Кол-во |
Примечание |
Крыльчатка, гайка, уплотнительная шайба |
1 | |
Блок контроля |
1 | |
Упаковка |
1 | |
Руководство по эксплуатации ТКрЭ 202100.000 |
1 | |
Элемент гальванический |
2 |
установлены в анемометр |
Таблица 1
-
4.1 Устройство анемометра.
Анемометр (Приложение А) состоит из преобразователя скорости воздушного потока (ветра) и платы контроля и индикации, выполненных единым модулем в цилиндрическом корпусе (1) с цифровым табло (5), крышки (2) гальванического отсека с выключателем питания(3).
В состав преобразователя входят: корпус (4), ось с закрепленными на ней крыльчаткой (6), гайка (7) и уплотнительной шайбой (8).
После заводской регулировки прибор опечатан. Место установки пломбы поз. 9. Электрическое питание анемометра осуществляется от двух гальванических элементов типа 373 напряжением 1,5 В.
-
4.2 Работа анемометра.
Под воздействием воздушного потока (ветра) преобразователь с помощью оптопары расположенной на плате контроля и индикации, преобразует вращение крыльчатки чашечного типа в электрической сигнал, представляющей собой последовательность электрических импульсов с частотой пропорциональной скорости вращения крыльчатки.
Плата контроля и индикации измеряет период следования импульсов, усредняет их и обеспечивает цифровую индикацию значений скорости воздушного потока (ветра).
При достижении скорости воздушного потока (ветра) 75 % от предельной (Vnp = 10 м/с) включается предварительная сигнализация “ВНИМАНИЕ” ('прерывистый звуковой сигнал).
При дальнейшем увеличении скорости воздушного потока (ветра) и достижении предельного значения включается сигнализация “ОПАСНО” (непрерывный звуковой сигнал).
Преобразователь (Приложение Б) выполнен по схеме составного транзистора на элементах VU1 и VT4. Резистор R1 устанавливает ток в светодиоде около 7 мА.
Сформированный сигнал поступает с выв.11 DD2 на выв.18 DD1. Микроконтролер DD1 осуществляет необходимые вычисления, управление работой индикаторов HG1 - HG3 сравнение текущей скорости воздушного потока (ветра) с установленными предельными значениями, управление звуковым сигналом.
Рабочую частоту контролера (4,25 МГц) обеспечивают навесные элементы кварцевого генератора ZQ1, C1, C2.
Импульсы звукового сигнала (около 4 кГц) формируются с выв.13 DD1.
Примечание: В связи с постоянной работой по совершенствованию изделия,
повышающей его надежность и улучшающей условия эксплуатации, в конструкцию могут быть внесены незначительные изменения.
5 ПОДГОТОВКА К РАБОТЕ-
5.1 Извлечь анемометр из упаковочной коробки, проверить визуально отсутствие механических повреждений и комплектность.
-
5.2 Вращая рукой крыльчатку убедиться в отсутствии трения и биения оси.
-
5.3 Проверить исправность анемометра.
Включить питание анемометра. На цифровом табло начнут мигать “8. 8 8.”, затем высветится значение уставки предельной скорости воздушного потока (ветра) и включится прерывистый звуковой сигнал, затем непрерывный. По истечении времени прохождения теста анемометр перейдет в режим измерения скорости воздушного потока (ветра). Вращая рукой крыльчатку проверить изменение показаний на цифровом индикаторе. Время обновления показаний около 2,5 секунд. Выключить питание.
6. ПОРЯДОК УСТАНОВКИ И РАБОТЫ-
6.1. Выбрать место для измерения скорости воздушного потока (ветра). Обеспечить во время измерения отсутствие ветровой ”тени”.
-
6.2. Включить питание с помощью выключателя, расположенного в нижней части прибора и убедится в правильности прохождения теста.
-
6.3 Измерение скорости воздушного потока (ветра) производить удерживая анемометр в вертикальном положении выше уровня роста.
-
7.1. Виды и периодичность работ по техническому обслуживанию указаны в таблице 2.
Таблица 2
Вид технического обслуживания , периодичность |
Технические требования |
Порядок работ при обслуживании |
1.Внешний осмотр и контроль работоспособности - еженедельно. |
Анемометр должен быть чистым, не иметь механических повреждений, на цифровом табло должна фиксироваться скорость ветра, при проверке работоспособности должна осуществляться звуковая |
Анемометр протереть влажной тканью и очистить от пыли. |
Вид технического обслуживания , периодичность |
Технические требования |
Порядок работ при обслуживании |
сигнализация. | ||
2.Профилактические работы - один раз в год. |
Чашки крыльчатки датчика должны быть очищены от пыли, грязи. Подшипники должны быть промыты и заправлены смазкой. |
Снять крыльчатку и промыть бензином полости лабиринтного соединения и чашки крыльчатки. Протереть торцевую часть шарикоподшипника и смазать приборным маслом МПВ ГОСТ 1805-76. |
3.Поверка - один раз в год. |
Анемометр должен быть поверен в соответствии с руководством по эксплуатации. |
Поверку осуществляют организации, имеющие лицензию на проведение данных работ. |
-
8.1. Перечень возможных неисправностей приведен в таблице 3
Таблица 3
Неисправность |
Признак неисправности |
Проверить |
Прибор не включается |
Индикаторы не светятся. |
• правильность подключения элементов питания и их пригодность |
Прибор не включается |
Индикаторы не светятся. |
10 DD1 |
Прибор не включается |
На цифровом индикаторе во всех разрядах отображаются 8. |
• микроконтроллер DD1 платы контролера. |
Не работает выключатель питания. |
При включении питания индикаторы не светятся. |
|
Нет звукового сигнала. |
При срабатывании сигнализации отсутствует звуковой сигнал. |
|
Не светится один из разрядов цифрового индикатора . |
| |
Не светится один из сегментов HG1, |
• наличие сигналов управления на выводах RB0-RB7 DD1; |
Признак неисправности |
Проверить | |
HG2, HG3. |
• исправность элементов R7-R14, HG1, HG2, HG3. |
-
8.2 Для обеспечения доступа внутрь анемометра необходимо разъединить корпус с закрепленной на нем печатной платой и трубу, для чего отвинтить три крепежных винта в верхней части трубы.
-
8.3 После замены неисправных элементов и настройки анемометра необходимо установить и закрепить плату. Сборку производить в порядке, обратном разборке.
-
8.4 Отремонтированный прибор должен быть опломбирован в предусмотренных для этой цели местах (Приложение А). Чашку пломбировочную поз.9 залить мастикой №1 ГОСТ 18680-73.
Сделать соответствующую запись в разделе 16.
-
8.5 После ремонта прибор должен пройти внеочередную поверку в объеме периодической согласно раздела 9.
-
9.1 Периодическая поверка анемометра проводится с целью контроля его технического состояния.
-
9.2 Периодичность поверки 1 раз в год.
-
9.3.Методика поверки приведена в Приложении В.
9.4 По завершению поверки внести соответствующую запись в таблицу раздела 16 руководства по эксплуатации анемометра ТКрЭ 202100.000 РЭ.
10 ПРАВИЛА ХРАНЕНИЯУсловия хранения анемометров должны соответствовать условиям 1 по ГОСТ 15150-69 при отсутствии пыли и примесей агрессивных паров и газов.
11 ТРАНСПОРТИРОВАНИЕ-
11.1 Анемометры в упакованном виде могут транспортироваться всеми видами транспорта в крытых транспортных средствах, а при транспортировке авиатранспортом в отапливаемых герметичных отсеках и должны соответствовать условиям хранения 2 по ГОСТ 15150-69.
-
11.2 Во время погрузочно-разгрузочных работ и транспортирования ящики не должны подвергаться ударам и воздействию атмосферных осадков.
Анемометр сигнальный цифровой ручной АСЦ-Р, заводской №__________
соответствует технической документации ТУ4311-030-21064151-2000 и признан годным к
эксплуатации. |
Дата выпуска _________________________ Подпись лица ответственного за приемку__________________ М.П. |
Действительно до «____» ____________201___года.
Средство измерения анемометр сигнальный цифровой ручной АСЦ-Р,
заводской номер _____________________
поверено в соответствии с методикой поверки МП2550-0156-2011 и на основании результатов первичной поверки признано пригодным к применению.
Поверительное клеймо
Поверитель
Подпись
Фамилия
«____» ____________201___года
14 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА-
14.1 Изготовитель гарантирует соответствие выпускаемых анемометров всем требованиям технических условий при соблюдении потребителем условий эксплуатации, транспортирования и хранения.
-
14.2 Гарантийный срок эксплуатации - 12 месяцев с момента отгрузки.
-
14.3 При нарушении сохранности пломбы на приборе, механических повреждениях блока контроля или датчика с крыльчаткой претензии не принимаются и гарантийный ремонт не производится.
Анемометр сигнальный цифровой АСЦ-Р №___________упакован_и отгружен в
адрес потребителя:
Дата отгрузки _____________________
М.П.
Отгрузку произвел___________________
16 УЧЕТ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ (РЕГЛАМЕНТНЫХ, ПРОФИЛАКТИЧЕСКИХ РАБОТ, ПОВЕРОК)
Вид технического обслуживания |
Дата проведения |
Замечания о техническом состоянии |
Должность, фамилия и подпись лица, ответственного за проведение технического обслуживания |
I—
I
I
I
I
I
I
—I
I
I
I
I
I
. . —P
ТЕХКРАНЭНЕРГО
I
ООО "ТЕХКРАНПРИ60Р"
ВыЬоЗ 7 DD2 поЭключен к Gl ID
Выбо314 DD2 подключен к +3 V
А | |
В | |
С |
_ |
D | |
Е |
LI |
F | |
G |
HG1 |
Н |
17 |
RE6 |
16 |
RE5 |
15 |
RE4 |
А | |
В | |
С |
— |
D |
I I |
Е |
(_| |
F | |
G |
HG2 |
Н |
Л |
1з |
|Г |
BQ1 |
+ : |
-----1 и + | |||
d |
ЕЗ | ||
SAJI |
GNO | ||
DD2.4 |
А В | |
Е |
— |
D |
!_/ |
Е |
U |
F | |
G |
HG3 |
Н |

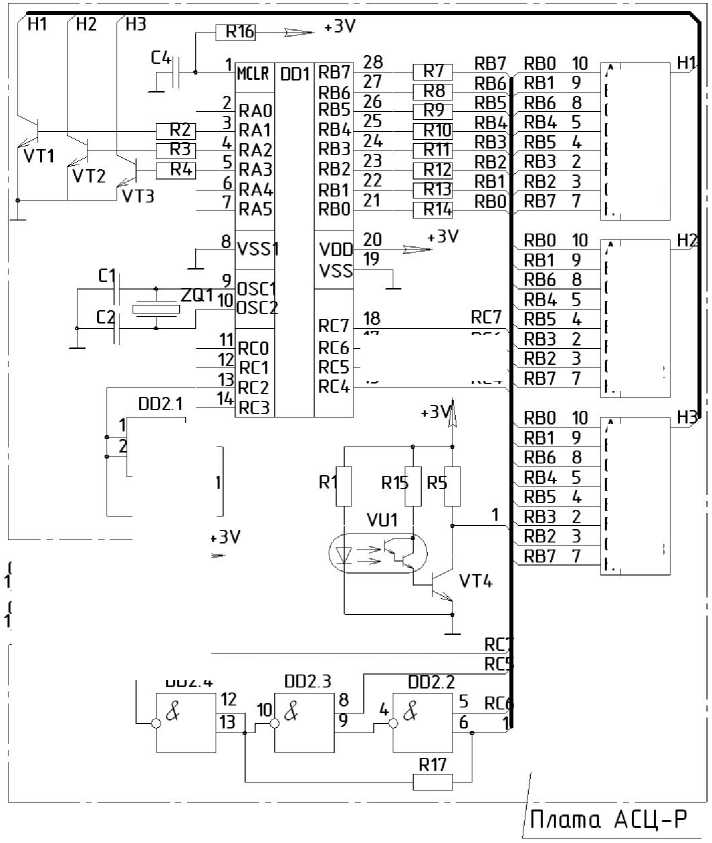

Схема электрическая анемометра

Методика поверки «Анемометры сигнальные цифровые ручные АСЦ-Р» МП2550-0156-2011. Утверждена ГЦИ СИ ФГУП ВНИИМ им. Менделеева 01 февраля 2011г.
Настоящая методика поверки распространяется на анемометры сигнальные цифровые АСЦ-Р (в дальнейшем - анемометры) и устанавливает методику их первичной и периодической поверки.
Межповерочный интервал - 1 год.
1 ОПЕРАЦИИ ПОВЕРКИ-
1.1 При проведение поверки выполняются в соответствии с таблицей 1.
Рекомендуемое испытательное оборудование может быть заменено другим оборудованием, имеющим метрологические характеристики не хуже предложенных.
Таблица 1
Наименование операции |
Проверяемые параметры |
Допустимые значения |
Первичная поверка |
Периодическа я поверка |
1 |
2 |
3 |
4 |
5 |
Внешний осмотр |
+ |
+ | ||
Опробование |
+ |
+ | ||
Определение погрешности анемометра, м/с |
Предельная скорость ветра, м/с |
Упр ±(0,5+0,05V) |
+ |
+ |
Определение погрешности включения звукового сигнала |
Звуковые сигналы “Внимание” и “Опасно” |
Упр=10±1 м/с |
+ |
+ |
1.2 При отрицательных результатах одной из операций поверка прекращается.
2 СРЕДСТВА ПОВЕРКИ-
2.1 При проведении поверки применяются средства измерений:
- аэродинамический стенд с диапазоном измерения скорости воздушного потока от 3 до 25 м/с и основной погрешностью не более ± (0,250+0,025V) м/с;
- установка поверочная УПМ-95Ц ;
- секундомер СОСпр;
- барометр БАММ-1;
- психрометр аспирационный МВ-4-2М.
Примечание: при поверке могут применяться средства измерений других типов и марок с характеристиками не хуже указанных в п.2.
-
2.2 Средства измерений, применяемые при поверке, должны быть поверены и иметь действующие свидетельства о поверке.
При поверке необходимо соблюдать требования ГОСТ 12.3.019, ГОСТ 12.3.006 и "ПРАВИЛА ТБ ПРИ ЭКСПЛУАТАЦИИ ЭЛЕКТРОУСТАНОВОК ПОТРЕБИТЕЛЕЙ", а также должны соблюдаться правила безопасной работы, устанавливаемые в эксплуатационной документации на средства поверки.
4 УСЛОВИЯ ПОВЕРКИ И ТРЕБОВАНИЯ К ПЕРСОНАЛУ-
4.1 При поверке должны быть соблюдены следующие условия:
- температура окружающего воздуха, °С от 12 до 25;
- относительная влажность, от 30 до 80;
- атмосферное давление , кПа от 84 до 106;
-
4.2 Поверка должна проводиться сотрудником, детально знающим данную методику, правила эксплуатации анамометра и умеющим практически оперировать с ним, а также работать с поверочными установками, перечисленными в п.2.1.
-
4.3 Перед проведением поверки необходимо выполнить подготовительные работы, оговоренные в разделе 6 настоящего руководства.
-
5.1 Внешний осмотр.
При внешнем осмотре должно быть установлено соответствие поверяемого анемометра следующим требованиям:
-поверяемый анемометр должен быть укомплектован в соответствии с разделом 3; поверяемый анемометр не должен иметь механических повреждений крыльчатки и корпуса.
-
5.2 Опробование.
Допускается проводить опробование сразу после включения анемометра.
-
5.2.1 Установить поверяемый анемометр в поверочную установку.
-
5.2.2 Включить поверяемый анемометр. На цифровом табло начнут мигать “8. 8 8.”, затем высветится значение уставки предельной скорости воздушного потока (ветра) и включится прерывистый звуковой сигнал, затем непрерывный. По истечении времени прохождения теста анемометр перейдет в режим измерения скорости воздушного потока (ветра).
-
5.3 Определение погрешности анемометра может быть осуществлена по двум методикам.
-
5.3.1 Методика 1.
-
Поверка осуществляется в аэродинамическом стенде с диапазоном измерения скорости воздушного потока от 2 до 25 м/с и абсолютной погрешностью не более ±(0,150+0,025V) м/с.
-
5.3.1.1 Анемометр установить в потоке воздуха в соответствии с инструкцией на аэродинамический стенд.
-
5.3.1.2 Установить в аэродинамической установке поочередно скорости ветра равные: 3; 8; 10; 11; 15; 25 м/с и для каждого установленного значения скорости ветра снять по 3 показания .
Прибор считается выдержавшим испытания, если на всех диапазонах заданных скоростей полученная погрешность не превышает значений, вычисленных по формуле:
A<(0,5+0,05V)
-
5.3.1.3 Определение погрешности включения звукового сигнала осуществляется по цифровому табло поверяемого анемометра.
-
5.3.1.4 Включить стенд и установить скорость воздушного потока 7,0 м/с, зафиксировать показания цифрового индикатора анемометра.
-
5.3.1.5 Плавно увеличивая скорость воздушного потока от 7,0 до 8,0 м/с зафиксировать показания цифрового индикатора анемометра в момент включения прерывистого звукового сигнала “ВНИМАНИЕ”.
-
5.3.1.6 Повторить п.3.2 для скоростей воздушного потока от 9,5 до 10,5 м/с и постоянного звукового сигнала “ОПАСНО”.
-
5.3.1.7 Прибор считается выдержавшим испытания, если во всех контролируемых точках отклонение показаний прибора не отличались от установленных (7,5 м/с и 10,0 м/с), не более, чем на 1 м/с.
Анемометр считается исправным, если выставление сигналов “ВНИМАНИЕ” и “ОПАСНО” произошло в соответствии с вышеизложенным.
В противном случае анемометр возвращают в ремонт или в наладку.
-
5.3.2 Методика 2.
Поверка осуществляется на установке поверки анемометров УПМ-95Ц, с эталонным анемометром АСЦ-3Э.
Диапазон измерений, м/с от 3 до 25
Пределы допускаемой погрешности, м/с ±(0,250+0,025V)
где V -измеренная скорость.
-
5.3.2.1 Установить поверяемый анемометр в установку УПМ-95Ц.
-
5.3.2.2 Включить установку. Включить эталонный анемометр при этом высветится на цифровом табло контрольное число согласно паспорту.
-
5.3.2.3 Определение абсолютной погрешности измерения скорости ветра.
-
5.3.2.3.1 Включить стенд и установить скорость воздушного потока 3,0 м/с по эталонному анемометру, показания поверяемого анемометра занести в протокол .
-
5.3.2.3.2 Повторить п.5.3.2.3.1 для скоростей воздушного потока 8,0; 10,0; 15,0; 20,0; 25,0м/с.
-
Разность показаний эталонного и поверяемого анемометров не должна превышать предела допускаемой погрешности измерения 0,5 м/с (для поверяемого анемометра без крыльчатки).
-
5.3.2.4 Определение погрешности срабатывания звукового сигнала
-
5.3.2.4.1 Включить стенд и плавно увеличивая частоту вращения привода стенда от 7,0 до 8,0 м/с определить действительное значение скорости ветра. при которой сработал прерывистый звуковой сигнал “Внимание”.
-
5.3.2.4.2 Плавно увеличивая частоту вращения привода стенда от 9,5 до 10,5 м/с определить действительное значение скорости ветра. при которой сработал непрерывный звуковой сигнал “Опасно”
-
5.3.2.4.3 Разность скорости ветра по сигналам “ВНИМАНИЕ” (7,5 м/ с) и “ОПАСНО” (10,0 м/с), и показаниями табло поверяемого анемометра, при которой включился звуковой сигнал, не должна превышать предела допускаемой погрешности включения звукового сигнала (± 1 м/с).
-
5.4. Анемометр считается выдержавшим поверку в случае выполнения всех условий раздела 5 Приложения В.
По завершению поверки внести соответствующую запись в таблицу п.16 данного руководства.
6 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ-
6.1 Положительные результаты первичной поверки оформляют записью в Руководстве по эксплуатации, заверенной поверителем и удостоверенной оттиском клейма.
-
6.2 Положительные результаты периодической поверки анемометра оформляются выдачей свидетельства о поверке установленного образца, результаты поверки оформляются протоколом (рекомендуемое Приложение Г).
-
6.3 При отрицательных результатах поверки анемометр бракуют с выдачей извещения о непригодности с указанием причин непригодности.
(рекомендуемое)
ПРОТОКОЛ
Поверки анемометра сигнального цифрового ручного АСЦ-Р
Зав. номер_____________
Условия поверки:
- температура окружающего воздуха, °С ___________
- относительна влажность, % ___________
- атмосферное давление , кПа ___________
Средства поверки: ____________________________________
Внешний осмотр: ______________годен(негоден)
Причины: ________________________________
Опробование: _________________годен(негоден)
Причины: ________________________________
Определение погрешности измерений скорости ветра и порога срабатывания анемометра по предельной скорости ветра.
Дата |
№ опыта |
Vэi |
Vi |
A Vi = Vэi-Vi |
Примечание |
м/с |
м/с |
м/с | |||
1 |
3 | ||||
2 |
8 | ||||
3 |
10 | ||||
4 |
15 | ||||
5 |
20 | ||||
6 |
25 |
Анемометр сигнальный цифровой АСЦ-Р
Зав. номер _____________ годен(негоден)
Поверитель_________________
