Методика поверки «Государственная система обеспечения единства измерений Аппаратура спутниковой навигации Omnicomm АСН (Терминалы Omnicomm АСН)» (842-19-13МП)

СОГЛАСОВАНО

Первый заместитель генерального директора-заместитель по научной работе П «ВНИИФТРИ»

____2021 г.

п.

Государственная система обеспечения единства измерений

Аппаратура спутниковой навигации Omnicomm АСН (Терминалы Omnicomm АСН)

Методика поверки

с изменением № 1

842-19-13МП р.п. Менделееве 2021 г.

• 1.1 Настоящая методика поверки распространяется на аппаратуру спутниковой навигации Omnicomm АСН (Терминалы Omnicomm АСН) (далее - терминалы), изготавливаемые ООО «Омникомм Технологии», Московская область, г. Щелково, и устанавливает порядок и объем их первичной и периодическойповерок.

• 1.2 Интервал между поверками - 8 лет.

• 1.3 При проведении поверки обеспечена прослеживаемость к рабочему эталону единиц координат местоположения первого разряда.

• 2.1 При поверке аппаратуры выполнить работы в объеме, указанном в таблице 1.

Таблица 1

Примечание: здесь и далее по тексту методики для экземпляров терминалов, выпущенных до внесения изменений в настоящую методику поверки, значение верхней границы рабочего диапазона скоростей 70 м/с

• 2.1 (Измененная редакция, Изм. №1)

• 2.2 При получении отрицательных результатов при выполнении любой из операций поверка прекращается и терминалы бракуются.

• 2.3 Не допускается проведение поверки отдельных измерительных каналов или меньшего числа измеряемых величин или на меньшем числе поддиапазонов измерений.

• 3.1 При проведении поверки использовать средства измерений и вспомогательное оборудование, представленные в таблице 2.

Таблица 2

• 3.2 Допускается использование других средств измерений, обеспечивающих определение метрологических характеристик поверяемых терминалов с требуемой точностью.

• 3.3 Применяемые для поверки средства измерений должны быть утверждённого типа, исправны и иметь сведения о результатах поверки в Федеральном информационном фонде по обеспечению единства измерений.

• 4.1 К проведению поверки терминаловдопускается инженерно-технический персонал со средним техническим или высшим техническим образованием, ознакомленный с руководством по эксплуатации (РЭ) и настоящей методикой поверки, имеющий право на поверку (аттестованными в качестве поверителей).

• 5.1 При проведении поверки должны быть соблюдены требования безопасности в соответствии с ГОСТ 12.3.019-80.

• 5.2 При проведении поверки необходимо принять меры защиты от статического напряжения, использовать антистатические заземленные браслеты и заземлённую оснастку.

• 6.1 Поверку проводить при следующих условиях:

• - температура окружающего воздуха, °C                                    от 15 до 25;

• - относительная влажность окружающего воздуха, %, не более                        80.

Все средства измерений, используемые при поверке терминалов, должны работать в нормальных условиях эксплуатации в соответствии с их РЭ.

• 7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• - выполнить операции, оговоренные в РЭ поверяемых терминалов по подготовке их к работе;

• - выполнить операции, оговоренные в РЭ на применяемые средства поверки по их подготовке к измерениям;

• - осуществить прогрев приборов для установления их рабочих режимов.

• 8.1 Внешний осмотр

  • 8.1.1 При внешнем осмотре проверить:

• - отсутствие механических повреждений и ослабления элементов, четкость фиксации их положения;

• - чёткость обозначений, чистоту и исправность разъёмов и гнёзд;

• - наличие маркировки согласно требованиям эксплуатационной документации.

• 8.1.2 Результаты поверки считать положительными, если выполняются требования п. 8.1.1.

• 8.2 Опробование

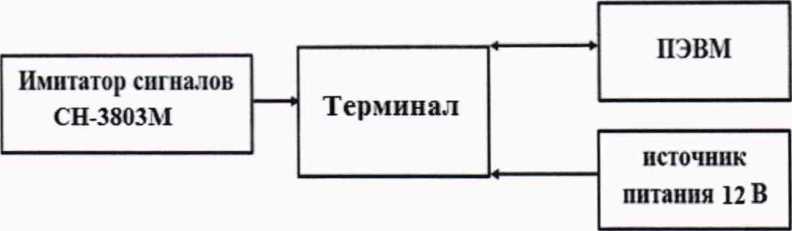

  • 8.2.1 Собрать схему в соответствии с рисунком 1.



Рисунок 1

• 8.2.2 Подать питание на терминал, на имитаторе сигналов воспроизвести сценарий для неподвижного объекта. Установить связь с терминалом программного обеспечения (ПО) «OmnicommConfigurator» и дождаться решения навигационной задачи.

• 8.2.3 В меню «Параметры связи» убедиться, что навигационные параметры с использованием сигналов ГНСС успешно рассчитаны и отображаются в окне программы.

• 8.2.4 Открыть программу «OmnicommConfigurator» на ПК, выполнить соединение стерминалом. Под модификацией терминала отобразится номер версии ПО. Убедиться, что имеющиеся на открывшейся странице идентификационные данные (признаки) ПО соответствуют указанным в таблице 3.

Таблица 3

• 8.2.5 Результаты опробования считать положительными, если выполняются требования п.п. 8.2.3- 8.2.4.

8.3 Определение инструментальной погрешности (при доверительной вероятности 0,95) определения координат по каждой координатной оси и скорости в диапазоне скоростей от 0 до 100 (70) м/с при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 4

8.3 (Измененная редакция, Изм. №1)

• 8.3.1 Собрать схему в соответствии с рисунком 1. В соответствии с РЭ убедиться, что в аппаратуре установлена система координат WGS-84.

• 8.3.2 Подготовить сценарий имитации с параметрами, приведенными в таблице 4 (при первичной поверке), таблице 5 (при периодической поверке), при этом контролировать, чтобы значение геометрического фактора ухудшения точности не превышало 4.

'аблица 4

• 8.3.2 (Измененная редакция, Изм. №1)

• 8.3.3 Осуществить запись не менее 200 строк измерительной информации (координаты местоположения и скорость) на ПЭВМ призначении геометрического фактора PDOP, рассчитываемым терминалом, не более 4. После окончания записи измерительной информации разобрать схему.

• 8.3.4 Определить систематическую составляющую инструментальной погрешности определения координат местоположения по формулам (1) и (2), например, для координаты В (широта):

AB(j) ~ ^0) ~ & действ (7) >                            (1) (2)

где ВдействО) - действительное значение координаты В в j-ый момент времени, секунда;

B(j) - измеренное значение координаты В в j-й момент времени, секунда;

N - количество измерений.

Аналогичным образом определить систематическую составляющую инструментальной погрешности определения координаты L (долгота).

• 8.3.5 Определить среднее квадратическое отклонение (СКО) случайной составляющей инструментальной погрешности определения координат по формуле (3), например, для координаты В (широта):



Аналогичным образом определить СКО случайной составляющей погрешности определения координаты L (долгота).

• 8.3.6 Перевести значения погрешностей определения координат в плане (широты и долготы) из угловых секунд в метры по формулам (4) и (5):

- для широты:

- для долготы:

где а - большая полуось эллипсоида (а = 6378137 м);

е - первый эксцентриситет эллипсоида (е² = 6,69437999014-10'³);

1" = 0,000004848136811095359933 радиан (arc 1").

• 8.3.7 Определить абсолютную инструментальную погрешность (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси (широта, долгота) по формуле (6), например, для широты (В):



  ’в) •

  (6)

• 8.3.8 Определить систематическую Составляющую инструментальной погрешности определения скорости по формулам (7) и (8):





  (7)

  (8)

где УдйствО) - действительное значение скорости в j-ый момент времени, м/с; V(j) - измеренное значение скорости в j-й момент времени, м/с;

N - количество измерений.

• 8.3.9 Определить СКО случайной составляющей инструментальной погрешности определения скорости по формуле (9):



(9)

• 8.3.10 Определить инструментальную погрешность (при доверительной вероятности 0,95) определения скорости по формуле (10):




  (Ю)

• 8.3.11 Результаты поверки считать положительными, если значения инструментальной погрешности (при доверительной вероятности 0,95) определения параметров:

• - в диапазоне скоростей от 0 до 70 м/с при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 4 находится в пределах: координат по каждой координатной оси ±10 м, скорости ±1 м/с (для экземпляров аппаратуры спутниковой навигации Omnicomm АСН (терминалов Omnicomm АСН), выпущенных до внесения изменений в настоящую методику поверки);

• - в диапазоне скоростей от 0 до 100 м/с при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 4 находится в пределах: координат по каждой координатной оси ±10 м, скорости ±0,1 м/с (для экземпляров аппаратуры спутниковой навигации Omnicomm АСН (терминалов Omnicomm АСН), выпущенных после внесения изменений в настоящую методику поверки).

• 8.3.11 (Измененная редакция, Изм. №1)

• 9.1 Результаты поверки терминала подтверждаются сведениями о результатах поверки. включенными в Федеральный информационный фонд по обеспечению единства измерений. По заявлению владельца терминала или лица, представившего его на поверку, выдается свидетельство о поверке, и (или) в паспорт терминала вносится запись о проведенной поверке, заверяемая подписью поверителя и знаком поверки, с указанием даты поверки.

• 9.1 (Измененная редакция, Изм. №1)

• 9.2 В случае отрицательных результатов поверки поверяемые терминалы к дальнейшему применению не допускается. На них выдается извещение о непригодности к дальнейшей эксплуатации с указанием причин забракования.

Заместитель начальника НИО-8 ФГУП «ВНИИФТРИ»

Начальник лаборатории 8501 ФГУП «ВНИИФТРИ»
