Методика поверки «Государственная система обеспечения единства измерений РЕЗЕРВУАР СТАЛЬНОЙ ВЕРТИКАЛЬНЫЙ ЦИЛИНДРИЧЕСКИЙ ТЕПЛОИЗОЛИРОВАННЫЙ РВС-10000» (MП 1321-7-2021)
ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ РАСХОДОМЕТРИИ -ФИЛИАЛ ФЕДЕРАЛЬНОГО ГОСУДАРСТВЕННОГО УНИТАРНОГО ПРЕДПРИЯТИЯ «ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИИ им. Д.И. МЕНДЕЛЕЕВА»
ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»
Государственная система обеспечения единства измерений
РЕЗЕРВУАР СТАЛЬНОЙ ВЕРТИКАЛЬНЫЙ ЦИЛИНДРИЧЕСКИЙ ТЕПЛОИЗОЛИРОВАННЫЙ РВС-10000
Методика поверки
МП 1321-7-2021
Начальник,НИО-7
______Кондаков А. В.
Тел. <64^72-62-75; 272-54-55
Казань, 2021 г.
Содержание
Стр.
-
6 Метрологические и технические требования к средствам поверки
-
11 Подтверждение соответствия резервуара метрологическим требованиям
Государственная система обеспечения единства измерений
Резервуар стальной вертикальный цилиндрический теплоизолированный РВС-10000.
Методика поверки. МП 1321-7-2021
1 ОБЩИЕ ПОЛОЖЕНИЯНастоящая методика распространяется на резервуар стальной вертикальный цилиндрический теплоизолированный РВС-10000, номинальной вместимостью 10000 м3, расположенный по адресу: г. Петропавловск-Камчатский, ул. Степная, 50, Расходный склад мазута, ТЭЦ-2 филиал ПАО «Камчатскэнерго» Камчатские ТЭЦ и предназначенный для измерения объема нефтепродуктов, а также для их приема, хранения и отпуска и устанавливает методику первичной, периодической и внеочередной поверок геометрическим методом с применением лазерного сканера.
Резервуар стальной вертикальный цилиндрический теплоизолированный РВС-10000 с заводским номером МБ-2 прослеживается к государственному первичному специальному эталону единицы длины ГЭТ 199-2018 и к государственному первичному эталону единицы длины - метра ГЭТ 2-2021 согласно Приказу Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 года № 256 Приложение В часть 3.
2 НОРМАТИВНЫЕ ССЫЛКИВ настоящей методике использованы ссылки на следующие стандарты:
ГОСТ 12.0.004-2015 |
Система стандартов безопасности труда. Организация обучения безопасности труда. Общие положения |
ГОСТ 12.1.005-88 |
Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны |
ГОСТ 12.4.087-84 |
Система стандартов безопасности труда. Строительство. Каски строительные. Технические условия |
ГОСТ 12.4.137-2001 |
Обувь специальная с верхом из кожи для защиты от нефти, нефтепродуктов, кислот, щелочей, нетоксичной и взрывоопасной пыли. Технические условия |
ГОСТ 12.4.310-2016 |
Система стандартов безопасности труда. Одежда специальная для защиты работающих от воздействия нефти, нефтепродуктов. Технические требования |
ГОСТ 28243-96 |
Пирометры. Общие технические требования |
ГОСТ 7502-98 |
Рулетки измерительные металлические. Технические условия |
-
3.1 При выполнении измерений геометрических параметров внутренней полости резервуара выполняют операции указанные в таблице 1.
Таблица 1
Наименование операции |
Первичная поверка |
Периодическая поверка |
Внешний осмотр |
Да |
Да |
Измерение базовой высоты резервуара |
Да |
Да |
Сканирование внутренней полости резервуара |
Да |
Да |
При проведении первичной поверки соблюдают следующие условия.
-
4.1 Температура окружающего воздуха:..............................от -5 °C до +35 °C.
-
4.2 Атмосферное давление...............................................от 84,0 до 106,7 кПа.
-
4.3 Резервуар при поверке должен быть порожним.
-
4.4 Внутренняя поверхность резервуара должна быть очищена до состояния, позволяющего проводить измерения.
-
4.5 Предельно допустимая концентрация (ПДК) вредных паров и газов в воздухе, измеренная газоанализатором вблизи или внутри резервуара на высоте 2000 мм, не должна превышать ПДК, определенной по ГОСТ 12.1.005 и соответствовать санитарным правилам СанПиН 1.2.3685-21.
-
5.1 Измерения параметров при поверке резервуара проводит группа лиц (не менее двух человек), включая не менее одного специалиста, прошедшего курсы повышения квалификации.
-
5.2 При проведении поверки резервуара в дистанционном режиме поверку проводит специалист ВНИИР - филиала ФГУП «ВНИИМ им. Д.И. Менделеева», прошедший обучение на курсах повышения квалификации, с привлечением к выполнению операций данной методики поверки лиц прошедших курсы повышения квалификации по программе ВНИИР - филиала ФГУП «ВНИИМ им. Д.И. Менделеева» «Поверка (калибровка) резервуаров, танков наливных судов и градуировка трубопроводов».
-
5.3 К проведению работ допускаются лица, изучившие настоящую методику, техническую документацию на резервуар и его конструкцию и прошедших инструктаж по безопасности труда в соответствии с ГОСТ 12.0.004.
-
5.4 Лица, проводящие работы, используют спецодежду по ГОСТ 12.4.310, спецобувь по ГОСТ 12.4.137, строительную каску по ГОСТ 12.4.087.
-
5.5 При необходимости для дополнительного освещения при проведении измерений параметров резервуара применяют переносные светильники.
-
5.6 Перед началом работ проверяют исправность лестниц, перил и помостов с ограждениями.
-
5.7 Интервал между поверками - 5 лет.
Применяемые при поверке средства измерений должны быть поверены и обеспечивать пределы допускаемой погрешности измерений параметров резервуара, приведенные в таблице 2.
Таблица 2
Наименование параметра |
Пределы допускаемой погрешности измерений параметров резервуаров |
Внутреннее сечение, % |
±0,13 |
Длина резервуара, % |
±0,15 |
Координата точки измерения базовой высоты, мм |
±3 |
При соблюдении, указанных в таблице 2, пределов допускаемой погрешности измерений погрешность вместимости резервуара находится в пределах: ±0,10 %.
При проведении поверки резервуаров должны применятся следующие основные и вспомогательные средства поверки, приведенные в таблице 3.
Таблица 3
Наименование средства измерений |
Наименование характеристики |
Значение |
Основные средства поверки | ||
Сканер лазерный Leica RTC360 |
диапазон измерения углов:
|
от 0 до 360 150 от 0,5 до 130 |
Допускаемая средняя квадратическая погрешность измерений расстояний, мм |
±2-(1+10-10'6D) | |
Границы допускаемой абсолютной погрешности измерений углов, ” |
±36 | |
Рулетка измерительная металлическая типа Р30Н2Г |
Номинальная длина шкалы рулетки, м |
30 |
Допускаемое отклонение действительной длины интервалов шкал рулеток от нанесенной на шкале при температуре окружающей среды 20 °C, мм, не более |
± (0,30 +0,15(L-1)) | |
Вспомогательные средства поверки и оборудование | ||
Термометр инфракрасный Testo 830-Т2, °C |
Диапазон измеряемых температур по инфракрасному каналу, °C |
от -30 до +400 |
Пределы допускаемой погрешности по инфракрасному каналу, °C |
±1,5 | |
Анализатор-течеискатель АНТ-ЗМ |
Пределы допускаемой основной относительной погрешности, % |
±25 |
Марки, листы формата А4 с контрастным изображением (рис. 1). |
Рисунок 1 - Пример изображения марки.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
7 ТРЕБОВАНИЯ ПО ОБЕСПЕЧЕНИЮ БЕЗОПАСНОСТИ ПРОВЕДЕНИЯ ПОВЕРКИК работе по проведению поверки резервуара стального вертикального цилиндрического теплоизолированного допускаются лица, прошедшие обучение и аттестованные по безопасности труда в соответствии с ГОСТ 12.0.004.
Поверитель перед началом проведения работ должен изучить порядок работы с применяемым при поверке оборудованием.
При проведении поверки с целью сохранения жизни и здоровья поверителей, предельно допустимая концентрация (ПДК) вредных паров и газов в воздухе, измеренная газоанализатором вблизи или внутри резервуара на высоте 2000 мм, не должна превышать ПДК, определенной по ГОСТ 12.1.005-88 и соответствовать санитарным правилам СанПиН 1.2.3685-21 [2].
8 ВНЕШНИЙ ОСМОТР-
8.1 При внешнем осмотре резервуара проверяют:
-
- соответствие конструкции и внутренних деталей резервуара технической документации;
-
- исправность лестниц и перил;
-
- чистоту внутренней поверхности резервуаров.
-
8.2 Определяют перечень внутренних деталей, оборудования, влияющих на вместимость резервуара.
-
8.3 Фиксируют мелом точку касания днища грузом рулетки и устанавливают в ней марку.
-
8.4 В результате внешнего осмотра поверитель принимает решение по проведению дальнейшей поверки или устранению выявленных дефектов до проведения поверки. В случаи невозможности устранения дефектов проведение поверки прекращается.
-
9.1 При подготовке к поверке проводят следующие работы:
изучают техническую документацию на резервуар, рабочие эталоны и вспомогательные средства;
-
- подготавливают их, согласно технической документации на них, утвержденной в установленном порядке;
-
- измеряют температуру внутренней поверхности обечайки резервуара с помощью термометра инфракрасного;
-
- измеряют переносным газоанализатором состояние воздуха внутри резервуара.
-
9.2 Результаты измерений вносят в протокол, форма которого приведена в таблице Б.2 (приложение Б).
-
9.3 При проведении периодической (внеочередной) поверки получают следующие документы, выданные соответствующими службами владельца резервуара:
-
- акт на зачистку резервуара;
-
- наряд-допуск на проведение работ с повышенной опасностью.
-
10 ОПРЕДЕЛЕНИЕ МЕТРОЛОГИЧЕСКИХ ХАРАКТЕРИСТИК РЕЗЕРВУАРА
-
10.1.1 Базовую высоту резервуара Нб измеряют измерительной рулеткой с грузом не менее двух раз. Расхождение между результатами двух измерений не должно превышать более 2 мм (приложение А, рисунок А. 1).
-
10.1.2 Результаты измерений базовой высоты /7б вносят в протокол, форма которого приведена в приложении Б (таблица Б.З).
-
10.1.3 Базовую высоту измеряют ежегодно. Ежегодные измерения базовой высоты резервуара проводит комиссия, назначенная приказом руководителя предприятия - владельца резервуара, в состав которой должен быть включен специалист, прошедший курсы повышения квалификации по поверке и калибровке резервуара.
При ежегодных измерениях базовой высоты резервуара резервуар может быть наполнен до произвольного уровня.
Результат измерений базовой высоты резервуара не должен отличаться от ее значения, указанного в протоколе поверки резервуара, более чем на 0,1 %.
Результаты измерений базовой высоты оформляют актом, форма которого приведена в приложении В.
-
10.1.4 При изменении базовой высоты по сравнению с ее значением, установленным при поверке резервуара, более чем на 0,1 % устанавливают причину и устраняют ее. При отсутствии возможности устранения причины проводят внеочередную поверку резервуара.
При проведении сканирования внутренней поверхности резервуара проводят следующие операции.
-
10.2.1 Подготавливают сканер к работе в соответствии с требованиями его технической документации.
-
10.2.2 Определяют необходимое количество станций сканирования и место их расположения, обеспечивающих исключение не просканированного пространства (теней).
Количество станций должно быть не менее трех.
-
10.2.3 Сканирование проводят последовательно с каждой станции (приложение А, рисунок А.2) в режиме кругового обзора (360°). Дискретность сканирования устанавливают в пределах: от 3 до 5 мм.
-
10.2.4 Операции сканирования и взаимной привязки станций проводят в соответствии с требованиями технической документации на прибор.
Результаты измерений автоматически фиксируются и записываются в памяти процессора сканера в заранее сформированном файле.

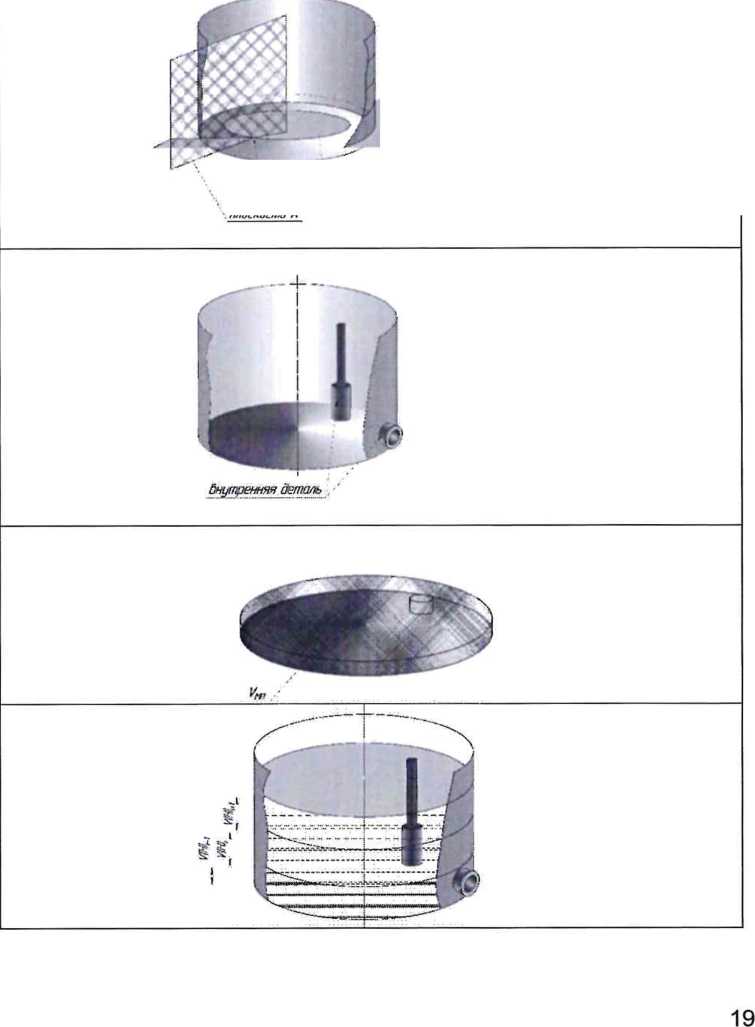

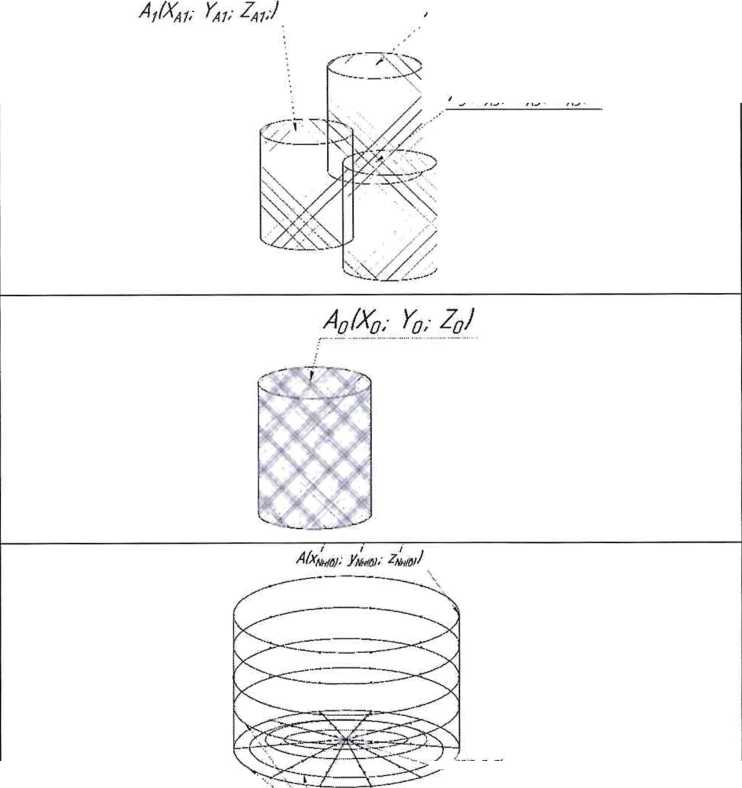

10.3 Обработка результатов измерений и составление градуировочной таблицы-
10.3.1 Обработку результатов измерений при поверке проводят в соответствии с приложением Д.
-
10.3.2 Градуировочную таблицу составляют, с шагом Д/7И = 1 см или шагом Д/7И = 1 мм (при необходимости по согласованию с Заказчиком), начиная с исходного уровня (уровня, соответствующего высоте «мертвой» полости Нмп) и до предельного уровня Нпр, равного суммарной высоте поясов резервуара.
-
10.3.3 К значениям посантиметровой вместимости вносят поправку на температурное расширение обечайки резервуара в зависимости от температуры приведения (20 °C или 15 °C) с учетом формул (Д.1) или (Д.2), соответственно.
Значение стандартной температуры, которому соответствует градуировочная таблица, указывается на её титульном листе.
-
10.3.4 Расчёт доверительных границ погрешности результатов определения объёма (вместимости).
-
10.3.4.1 Доверительная граница случайной погрешности
-
Доверительную границу случайной погрешности результата измерений объёма (вместимости) на заданном уровне, м3, определяют по формуле (1):
£(P) = Zp/2-S(7). (1)
где
Zp/2 — Р/2 точка нормированной функции Лапласа, отвечающая вероятности Р. При выбранной доверительной вероятности Р = 0,95 принимают Zp/2 = 2;
S(V) — суммарное среднее квадратичное отклонение (далее - СКО) измерений объема (вместимости), м3, вычисляют по формуле (2):
ЖЮ = Д (Sy< )2 • (Я,. • (1 + 3 ■ а • |? - 20|))2 (2)
где
Sy. — СКО измерений площади сечения «кольца» облака точек высотой 1 см. Это значение определяется автоматически средствами ПО Leica CloudWorx 3DReshaper;
а — коэффициента теплового расширения материала стенок резервуара, °C"1;
t — пределы допускаемой абсолютной погрешности измерений температуры, значение берется из свидетельства о поверке средства измерений температуры, °C, °C;
Н[ — шаг градуировки
-
10.3.4.2 Доверительная граница неисключённой систематической погрешности
Доверительную границу НСП результата измерения объёма (вместимости) на заданном уровне, м3, определяют по формуле (3):
®(Р) = А; • • (1 + 3 • а-1Г - 201)]2 • (0,001)2 + (А/)2 -(З-a-V,)2 (3)
где
к — поправочный коэффициент. При выбранной доверительной вероятности Р = 0,95 принимают к = 1,1;
St — площадь сечения резервуара на i-том уровне, м2;
а — коэффициента теплового расширения материала стенок резервуара, °C"1;
At — пределы допускаемой абсолютной погрешности измерений температуры, значение берется из свидетельства о поверке средства измерений температуры (термометра, пирометра), °C;
Vi — значение объёма жидкости на вычисляемом уровне, м2.
Коррекция доверительной границы случайной погрешности
Если < 0,8, то НСП пренебрегают и в качестве доверительной границы погрешности результата измерений объёма (вместимости) принимают доверительные границы случайных погрешностей измерений объёма (вместимости), м3, которые определяют по формуле (4):
АР = е(Р) (4)
где
£(Р) — доверительные границы случайной погрешности результата измерений объёма (вместимости), м3, вычисленные по формуле (2).
Если > 8, то пренебрегают случайными погрешностями и в качестве доверительной границы погрешности результата измерений объёма (вместимости) принимаю доверительные границы НСП измерений объёма (вместимости), м3, которые определяют по формуле (5):
4(Р) = 0(Р) (5)
где
0(Р) —доверительные границы НСП результата измерений объёма (вместимости), м3, вычисленные по формуле (3).
Если 0,8 < —< 8, то доверительную границу погрешности результата измерений объёма (вместимости) на заданном уровне, м3, вычисляют по формуле (6):
zl(P) = 7<[£(Р) + 0(Р)] (6)
где
К — коэффициент, значение которого для доверительной составляющей Р = 0,95 принимают равным 0,76;
£(Р) — доверительная граница случайной погрешности результата измерений объёма (вместимости), м3;
0(Р) — доверительная граница НСП результата измерений объёма (вместимости), м3.
Доверительную границу относительной погрешности результата измерений объёма (вместимости) на заданном уровне, %, вычисляют по формуле (7):
<?(?) = 100%, (7)
"hi
где
4(Р) — значение доверительной границы погрешности результата измерений объёма (вместимости) на заданном уровне, м3, вычисленной по формуле (4), либо (5), либо (6).
Vt — значение объёма жидкости на вычисляемом уровне, м3.
11 ПОДТВЕРЖДЕНИЕ СООТВЕТСТВИЯ РЕЗЕРВУАРА МЕТРОЛОГИЧЕСКИМ ТРЕБОВАНИЯМОбработку результатов измерений проводят с помощью программного обеспечения Leica CloudWorx 3DReshaper или аналогичного программного обеспечения.
Резервуар соответствует метрологическим требованиям, если значения относительной погрешности вместимости резервуара, определенные по п. 10 настоящей Методики, не превышают значения предела допускаемой относительной погрешности вместимости резервуара,указанного в паспорте.
12 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ-
12.1 Сведения о результатах поверки средств измерений в целях подтверждения поверки передаются в Федеральный информационный фонд по обеспечению единства измерений. По заявлению владельца средств измерений или лица, представившего их на поверку, с учетом требований методик поверки аккредитованное на поверку лицо, проводившее поверку, в случае положительных результатов поверки выдает свидетельства о поверке.
При отрицательных результатах поверки оформляют извещение о непригодности
-
12.2 К свидетельству о поверке прикладывают:
а) градуировочную таблицу;
б) протокол измерений.
Форма протокола измерений приведена в приложении Б.
-
12.3 Форма титульного листа градуировочной таблицы и форма градуировочной таблицы приведены в приложении Г.
-
12.4 Протокол измерений подписывает поверитель.
-
12.5 Титульный лист и последнюю страницу градуировочной таблицы подписывает поверитель.
-
12.6 Знак поверки наносится в свидетельство о поверке.
-
12.7 Градуировочную таблицу утверждает руководитель или уполномоченное лицо организации, аккредитованной на право проведения поверки.
(справочное)

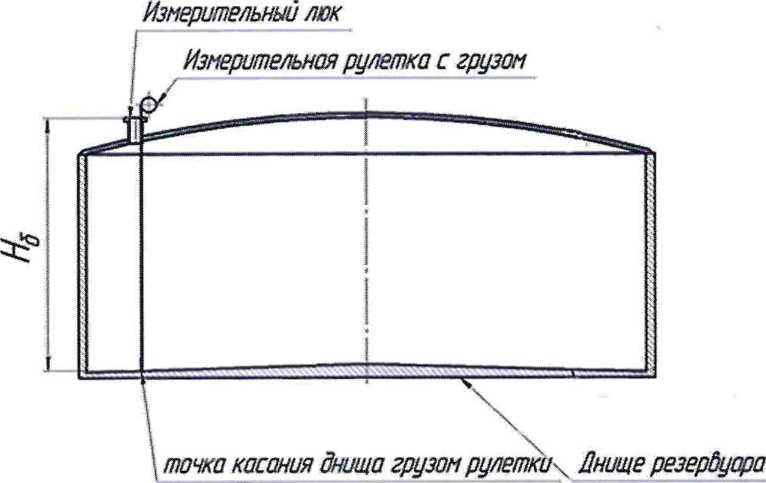

Рисунок А. 1 - Схема измерения базовой высоты резервуара и эталонного расстояния уровнемера
2

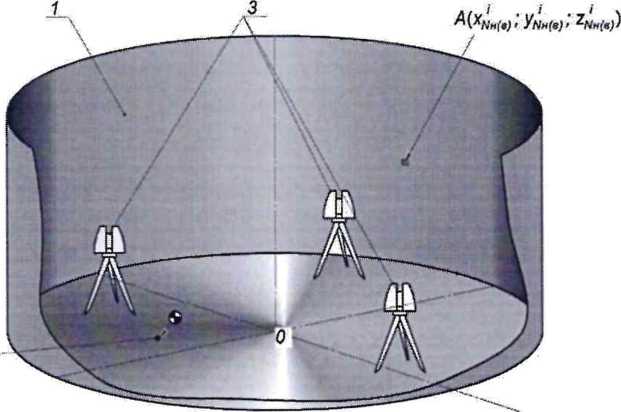

1 - внутренняя полость резервуара; 2 - точка установки марки в точке касания днища грузом рулетки; 3 - точки стояния станций съемки
Рисунок А.2 - Схема сканирования внутренней полости резервуара
Приложение Б(рекомендуемое)
ПРОТОКОЛ измерений параметров РВС-10000
Таблица Б.1 - Общие данные
Регистрационный номер |
Дата |
Основание для проведения поверки | ||
ЧИСЛО |
месяц |
год | ||
Первичная, периодическая, внеочередная |
Продолжение таблицы Б.1
Место проведения поверки |
Средства измерений |
Окончание таблицы Б.1
Наименование | |
Сокращение |
Номер |
Таблица Б.2 - Измерения перед сканированием
Температура воздуха t, °C |
Температура стенки tCT, °C |
Загазованность, мг/м3 |
Плотность хранимой жидкости ржх, кг/м3 |
Базовая высота /-/б, мм (Верхний срез измерительного люка) |
Таблица Б.З- Параметры поясов резервуара
Номер пояса |
Высота пояса /?н/, мм |
Толщина стенки пояса б/, мм |
I | ||
II | ||
III | ||
IV | ||
V | ||
VI | ||
VII | ||
VIII | ||
IX | ||
X | ||
XI | ||
XII |
Таблица Б.4- Измерения при сканировании
Количество снаружи, шт |
сканов |
Количество изнутри, шт |
сканов |
Высота мертвой полости hM.n, мм |
Вместимость мертвой полости Ум.п, м3 |
Должность Личная подпись Инициалы, фамилия
Приложение В(рекомендуемое)
Форма акта измерений базовой высоты резервуара
УТВЕРЖДАЮ
АКТизмерений базовой высоты резервуара от «____»_____________20__г.
Составлен в том, что комиссия, назначенная приказом по_________________________
наименование
________________________________________, в составе председателя__________________
предприятия - владельца резервуара
________________________________________и членов:_______________________________
инициалы, фамилия инициалы, фамилии
провела контрольные измерения базовой высоты резервуара стального вертикального цилиндрического теплоизолированного РВС-10000, заводской номер №____________
при температуре окружающего воздуха________________°C.
Измерения проведены рулеткой типа______________№____________со сроком
действия поверки до «___»____________20__г.
Результаты измерений представлены в таблице 1.
а б л и ц а 1 В миллиметрах
Базовая высота резервуара |
Уровень жидкости в резервуаре | |
Среднее арифметическое значение результатов двух измерений (Н6)к |
Значение базовой высоты, установленное при поверке резервуара (/7б)п | |
1 |
2 |
3 |
Относительное изменение базовой высоты резервуара §б, %, вычисляют по формуле
5б =з 6 у—б^п- -100, где значения величин (Нб)к, (Нб)п, приведены в 1-й, 2-й графах. (нб)п
Вывод - требуется (не требуется) внеочередная поверки резервуара. Председатель комиссии
подпись инициалы, фамилия
Члены комиссии:
подпись инициалы, фамилия
подпись инициалы, фамилия
Приложение Г(рекомендуемое)
Форма титульного листа градуировочной таблицы и форма градуировочной таблицы
Г.1 Форма титульного листа градуировочной таблицы
УТВЕРЖДАЮ
«____»________________20_ г.
Градуировочная таблицарезервуар стальной вертикальный цилиндрический теплоизолированный РВС-10000
Определение вместимости электронно-оптическим методом РВС-10000 №
Организация_________________________________________________
Данные приведены к температуре +20 °CПределы допускаемой относительной погрешности вместимости: ± 0,10%
Срок очередной поверки_________________________
Поверитель
подпись должность, инициалы, фамилия
Г.2 Форма градуировочной таблицы резервуара
Организация______________________
Резервуар №______________________
Г.2.1 Форма градуировочной таблицы резервуара
Таблица Г.2 - Посантиметровая вместимость резервуара
Уровень наполнения, см |
Вместимость, м3 |
Коэффициент вместимости, м3/мм |
Уровень наполнения, см |
Вместимость, м3 |
Коэффициент вместимости, м3/мм |
Нт |
Н,-+1 | ||||
Н„п + 1 | |||||
Нмп +2 | |||||
Hi- |
Таблица Г.З- Вместимость в пределах «мертвой» полости резервуара
Уровень наполнения, см |
Вместимость, м3 |
Уровень наполнения, см |
Вместимость, м3 |
0 | |||
1 | |||
«мп |
(обязательное)
Алгоритм обработки результатов измерений при применении сканера и функциональные требования к программному обеспечению (ПО)
Сканер
Управляющее ПО:
-
- задание разрешения сканирования, сектора сканирования путём визуального выбора объектов, режима сканирования, режима работы цифровой камеры;
-
- визуализация сканов в режиме реального времени;
-
- контроль получаемых результатов;
-
- поверка и тестирование сканера; выявление возможных неисправностей; учёт ошибок, связанных с влиянием внешних условий окружающей среды;
-
- создание точечной модели;
-
- экспорт результатов сканирования
ПО для создания единой
_________точечной модели_________
-
- внешнее ориентирование сканов;
-
- объединение сканов;
сегментирование и разрежение точечной модели;
-
- визуализация точечной модели;
проведение измерений (длин, диаметров, площадей и объёма);
-
- экспорт данных______________________
САПР для построения трёхмерной модели
-
- профилирование;
-
- визуализация построенной модели;
-
- экспорт данных
Комплексное ПО
-
- внешнее ориентирование сканов;
-
- объединение сканов;
-
- сегментирование и разрежение точечной модели;
-
- визуализация точечной модели;
-
- построение трёхмерной модели;
-
- визуализация построенной модели
-
- измерение объема на различных уровнях;
-
- экспорт данных
-
ПО формирования
___________________градуировочной таблицы___________________
-
- создание из массива точек нерегулярной триангуляционной сети (TIN) и NURBS-поверхности;
-
- создание модели отсканированного объекта с помощью геометрических примитивов;
-
- введение поправок к значениям вместимости за счет деформации стенок от гидростатического давления налитой жидкости;
-
- приведение значений к стандартной температуре 15 °C или 20 °C;
-
- создание и печать градуировочных таблиц;
-
- экспорт данных в цифровом формате
Таблица Д.1
Наименование этапа
Этап 1
внешнее ориентирование сканов;
- объединение сканов;
Объект
реализации/режим/параметры ПО для создания единой точечной модели
Результат
Этап 2
-
- сегментирование и разрежение точечной модели;
-
- визуализация точечной модели
Этап 3
создание из массива точек нерегулярной триангуляционной сети (TIN) и NURBS-поверхности
ПО для создания единой точечной модели
САПР/ЗЭ эскиз/узловые точки или ПО формирования градуировочной таблицы
" ^сплайны по узловым точкам
продолжение таблицы Д.1
Этап 4 Построение сплайнов по узловым точкам |
САПР/ЗО эскиз/узловые точки или ПО формирования градуировочной таблицы |
' ' : сплайны по узловым |
КУО. О; О! тючкам | |
Этап 5 Формирование поверхности днища |
САПР/ЗО эскиз/сплайны на днище или ПО формирования градуировочной таблицы |
______ _ »-i' * 5* \поЬерхность днища резерв |
уара | |
Этап 6 Формирование поверхности стенки резервуара по поясам |
САПР/ЗО эскиз/сплайны на поясах резервуара или ПО формирования градуировочной таблицы |
i J ts--.___i ___ I поверхность стенки резерйуц |
та |
продолжение таблицы Д.1
Этап 7 Формирование плоскости А и плоскости начала отсчета |
САПР/ЗЭ модель или ПО формирования градуировочной таблицы |
g |
плоское точка касания дтл плоскость А |
w, /тола отсчето ца грузом ругятки | |||
Этап 8 Моделирование внутренних деталей |
САПР/ЗЭ модель/параметры внутренних деталей или ПО формирования градуировочной таблицы |
Внутренняя де |
в таль . |
г' |
► | ||
Этап 9 Измерение объема «мертвой» полости |
САПР/ЗО модель/сечение плоскостью на уровне высоты «мертвой» полости параллельной плоскости начала отсчета | ||||||
Этап 10 Измерения посантиметровой вместимости резервуара |
ПО формирования градуировочной таблицы |
1 1 1 |
и |
окончание таблицы Д.1
Этап 11 Внесение поправки от деформации стенок к вместимости при стандартной температуре |
Формула (Д. 1) или ПО формирования градуировочной таблицы |
Значение поправки от деформации стенок к вместимости при стандартной температуре |
Этап 12 Приведение посантиметровой вместимости к стандартной температуре 15 °C или 20 °C |
Формулы (Д. 8) или (Д. 9) соответственно, или ПО формирования градуировочной таблицы |
Приведенное значение посантиметровой вместимости к стандартной температуре 15 °C или 20 °C |
Этап 13 Формирование градуировочной таблицы и протокола измерений |
ПО формирования градуировочной таблицы |
Оформленная градуировочная таблица с протоколом измерений |
Поправку к посантиметровой вместимости резервуара, приходящуюся на 1 см, при наполнении 1 пояса вычисляют по формуле: Л^Д-ОЛ'-Ж (Д-1)
2 ■
Где
\ - высота первого пояса, в мм.
<5, - толщина каждого пояса, в мм
(Д.2)
Где
л - число, принимаемое равным 3,14159;
g - ускорение свободного падения, м/с2, принимаемое равным 9,8066 м/с2;
А .ж ’ плотность хранимой жидкости, кг/м3;
D - диаметр первого пояса резервуара на высоте 1000 мм, мм;
Е - модуль упругости материала стенок резервуара, принимаемый равным для стали £ = 2,1401,Zfa
Таким образом, гидростатическая поправка к значениям уровня вместимости для первого пояса вычисляют по формуле:
(Д-З)
Vr - Значение объема с учетом гидростатической поправки;
“ Значение объема посчитанного стандартной командой Liquid (фактическое значение объема Mesh-модели)
Д - Текущее значение уровня наполнения в пределах 1 пояса при соответствующем значении V^, см.
\ - высота первого пояса, см.
Поправка к посантиметровой вместимости резервуара, приходящуюся на 1 см, при наполнении второго пояса, вычисляется по формуле:
(Д.4)
Где
ЛрД - высоты первого и второго пояса соответственно, в мм. 8Х,82 - толщины первого и второго пояса соответственно, в мм
Таким образом, гидростатическая поправка к значениям уровня вместимости для второго пояса вычисляется по формуле:
(Д-5)
Vr - Значение объема с учетом гидростатической поправки;
^изм ” Значение объема посчитанного стандартной командой Liquid (фактическое значение объема Mesh-модели)
Д - Текущее значение уровня наполнения в пределах 2 пояса при соответствующем значении Д^, см. (Значение Д=0 соответствует началу отсчета высоты второго пояса)
Д - высота второго пояса, см.
Поправку к посантиметровой вместимости резервуара, приходящуюся на 1 см, при наполнении /-го пояса, вычисляют по формуле:
(Д.6)
Где
- высоты первого, второго и z-ro пояса соответственно, в мм.
Sv31...6j - толщины первого, второго и z-ro пояса соответственно, в мм
Таким образом, гидростатическая поправка к значениям уровня вместимости для z-ro пояса вычисляется по формуле:
Vr - Значение объема с учетом гидростатической поправки;
“ Значение объема посчитанного стандартной командой Liquid (фактическое значение объема Mesh-модели)
Н. - Текущее значение уровня наполнения в пределах i-ro пояса при соответствующем значении Vll3M, см. (Значение Д=0 соответствует началу отсчета высоты i-ro пояса)
h - высота i-ro пояса, см.
Д.З Вычисление вместимости резервуараД.3.1 Вместимость резервуара V (А/) , приведенную:
- к стандартной температуре 15 °C вычисляют по формуле
(Д.8)
- к стандартной температуре 20 °C вычисляют по формуле
(Д.9)
где tC7 - температура стенки резервуара, принимаемая по таблице Б.2 (графа 2);
аст - коэффициент линейного расширения материала стенки резервуара, для стали принимают значение: 12,5 • 10‘61/°С.
БИБЛИОГРАФИЯ[1] Сканер лазерный Leica RTC360, реестр утвержденных средств измерений ФИФОЕИ № 74358-19
СанПиН 1.2.3685-21 Гигиенические нормативы и требования к обеспечению
безопасности и (или) безвредности для человека факторов среды обитания
23
