Методика поверки «Каналы измерительные стенда поверки тиристоров "Крона-902.02"» (АМЦ2.760.014-02 МП)

УТВЕРЖДАЮ

И.о. директора «Пензенский ЦСМ»

А. А. Данилов

2018 г.

КАНАЛЫ ИЗМЕРИТЕЛЬНЫЕ СТЕНДА ПРОВЕРКИ ТИРИСТОРОВ «Крона-902.02»

Методика поверки

АМЦ 2.760.014-02 МП

Настоящая методика распространяется на каналы измерительные стенда проверки тиристоров «Крона-902.02» (КИ СПТ «Крона-902.02») и устанавливает методы и средства проведения их первичной и периодической поверки.

Межповерочный интервал - 24 месяца.

• 1.1 Объем и последовательность операций при проведении поверки приведены в таблице 1.

Таблица 1

• 1.2    Для проведения поверки рекомендуются средства измерения и вспомогательные средства, указанные в таблице 2.

• 1.3 Допускается применение других средств измерений, обеспечивающих определение метрологических характеристик КИ СПТ с требуемой точностью.

Таблица 2

• 2.1  При проведении поверки необходимо соблюдать требования безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей и правилами техники безопасности при эксплуатации электроустановок потребителей», указаниями по безопасности, изложенными в Руководстве по эксплуатации АМЦ 2.760.014-02 РЭ и руководствах по эксплуатации средств измерений применяемых для поверки.

• 3.1 Поверка КИ СПТ должна проводиться в следующих условиях:

• - температура окружающего воздуха от 15 до 25°С;

• - относительная влажность воздуха до 80 %;

• - атмосферное давление от 84 до 106,7 кПа;

• - напряжение питающей сети (220 ± 4,4) В;

• - частота питающей сети (50 ± 1) Гц.

При колебании напряжения питающей сети превышающем значение 4,4 В рекомендуется подключать СПТ к питающей сети через стабилизатор напряжения с двойным преобразованием напряжения и мощностью не менее 500 ВА. (типа «ИнСтаб IS550», ООО «Штиль Энерго»).

• 3.2 Перед проведением поверки каналов, СПТ должен быть прогрет в течение 30 минут после включения.

• 3.3 Средства измерений должны быть подготовлены к работе и прогреты в соответствии с их инструкциями по эксплуатации.

• 3.4 Определение погрешностей КИ СПТ при их поверке осуществляется с помощью Панели самоконтроля, встроенной в СПТ, измерительных каналов преобразователя напряжения измерительного Е14-440 и ПЭВМ с установленной программой LGraph2. С помощью этих средств реализуются каналы измерений амплитуд токов и напряжений, с показаниями которых сличаются показания КИ СПТ.

Перед первым подключением модуля Е14-440 к ПЭМВ следует установить его драйвер. Файлы драйвера входят в состав библиотеки lcomp.exe, после установки которой модуль Е14-440 будет автоматически определяться операционной системой. Дистрибутив библиотеки lcomp.exe находится на диске с программным обеспечением L-Card в подкаталоге “download”, а также его можно скачать с официального сайта производителя данного модуля. Процесс установки библиотеки обычен, как и для всего Windows-совместимого ПО.

Дистрибутив программы LGraph2 находится на диске с программным обеспечением L-Card в файле “download/lgraph2.zip”. Перед установкой следует распаковать архив во временную папку, запустить в ней файл setup.exe и следовать инструкциям на экране.

• 3.4.1.1 На ПЭВМ, с установленной на ней программным обеспечением преобразователя Е14-440 и программой LGraph2, открыть программу LGraph2 и выполнить следующие настройки.

В окне LGraph2 выбрать пункт меню Параметры АЦП / Настройка оборудования. В открывшемся окне Настройка оборудования выполнить следующие настройки:

• • Интервал сбора / 200 мс;

• • Режим ввода / Вводить в файл;

• • Частота на канал / 50.000 кГц;

• • на вкладке Настройка синхронизации: Тип синхронизации / По нажатию кнопки ПУСК;

• • на вкладке Дополнительные параметры: Подключение / дифференциальный (16 каналов); Подбирать автоматически.

• в таблице на вкладке Настройка каналов АЦП:

После установки параметров нажать кнопку Сохранить и выйти.

3.4.1.2 В окне LGraph2 выбрать пункт меню Настройки / Настройка каналов. В

открывшемся окне Настройка отображения каналов выполнить следующие настройки:

• •  Фильтр каналов / Показывать все каналы;

• •  в таблице на вкладке Графические параметры:

  Наименование	Окно вывода	Ось Y	Линия	Цвет	Модуль	Крейт
  Канал 1	Окно1	Левая	THIN LINE	черный	Е14-440 (№...)
  Канал 2	Окно1	Левая	THIN LINE	черный	Е14-440 (№...)
  Канал 3	Окно1	Левая	THINLINE	черный	Е14-440 (№...)
  Канал 4	Окно1	Левая	THINLINE	черный	Е14-440 (№...)

• в таблице на вкладке Прочие параметры:

После установки параметров нажать Сохранить и выйти.

3.4.1.3 В окне LGraph2 выбрать пункт меню Настройки / Настройка окон. В открывшемся окне Настройка окон просмотра графиков выполнить следующие настройки:

• •  Общие параметры:

• -  Число окон на экране / 1;

• -  Расстояние до оси Y / 60;

• -  Разрядов после запятой по оси Y / 3;

• -  Разрядов после запятой по оси X / 3;

• -  Число делений на оси X / 4;

• -  Показывать легенду / л/;

• -  Ось X только в нижнем окне / л/;

• -  Название окна справа /V;

• -  Показывать мс на оси времени / V;

• -  Отображать данные во время ввода / V;

• -  Режим zoom / только ось Y;

• •  Курсор:

• -  вид пересечения / EMHTY SQUAF;

• -  вид курсора / LONG CROSS;

• -  цвет курсора / Зеленый;

• •  в таблице Основные настройки оси Y:

  Номер	Название окна	Название оси	Авто -масштаб	Макси мум	Мини мум	Логарифмический масштаб	Сетка	Число делений	Цвет сетки	Фон
  1	Window 1		выключен	2.000	- 1.000	выключен	крупная	автоподбор

После установки параметров нажать кнопку ОК.

ЗАЛА В окне LGraph2 выбрать пункт меню Настройки / Курсор, чтобы этот пункт был отмечен символом V.

ЗА. 1.5 В окне LGraph2 выбрать пункт меню Вид / Стандартный, чтобы этот пункт был отмечен символом

ЗА. 1.6 В окне LGraph2 выбрать пункт меню Language / Русский.

• 3.4.2 Перед началом проведения поверки КИ СПТ необходимо провести калибровку измерительных каналов, реализованных с помощью Панели самоконтроля и преобразователя напряжения измерительного Е14-440.

• 3.4.3.1 Собрать схему, приведенную на рисунке 1.

Установить в окне программы LGraph2 Параметры АЦП / Настройка оборудования, в таблице на вкладке Настройка каналов АЦП, канал 2 - во включенное состояние, остальные каналы - в выключенное состояние.

ЗА.3.2 Установить на выходе калибратора переменный синусоидальный ток частотой 50 Гц, силой тока 0,70711 мА (амплитудное значение 1 мА).

ЗА.3.3 В основном окне программы LGraph2 нажать кнопку Просмотр и через 2...3 секунды Стоп. С помощью кнопок «1:1», « - » и « + » управления масштабом по оси X установить в области отображения графика не менее 4 полуволн сигнала. С помощью манипулятора ПЭВМ «мышь» установить вертикальный курсор в зону амплитудного значения первой полуволны сигнала и, перемещая курсор влево / вправо клавишами <- и -> клавиатуры ПЭВМ, зафиксировать максимальное численное показание, выводимое на экран ПЭВМ, соответствующее амплитуде первой полуволны сигнала. Измерить амплитуду для каждой из 4 -х полуволн сигнала и вычислить их среднее значение.

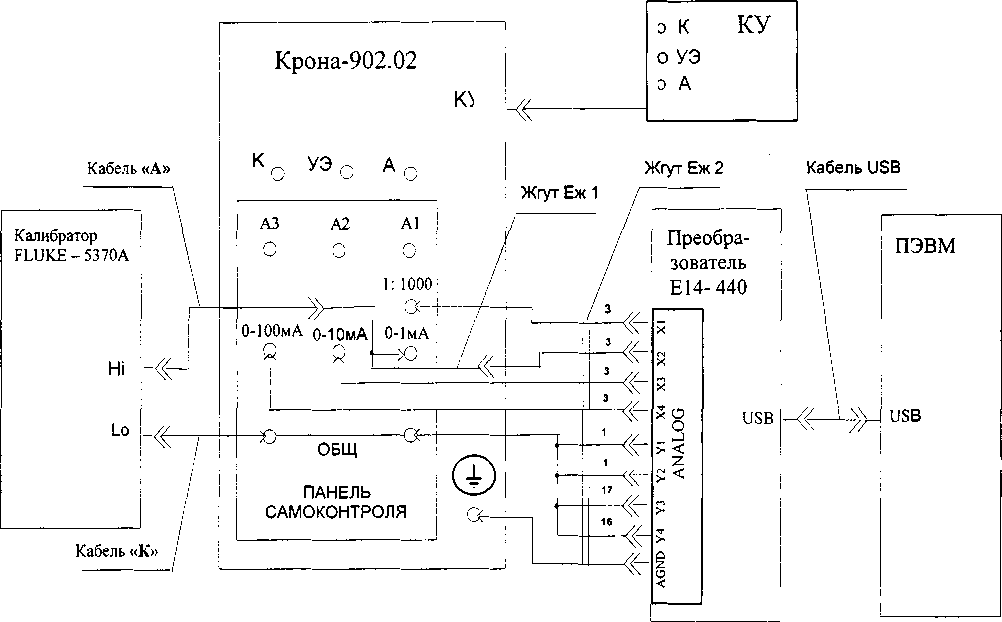

Рисунок 1 - Схема калибровки канала измерений амплитуды тока в диапазоне от 0 до 1 мА

• 3.4.3.4  Среднее значение амплитуды напряжения сигнала не должно отличаться от значения 1,0000 В более чем на ±0,0100 В, иначе направить СПТ в ремонт.

• 3.4.4.1  Собрать схему, приведенную на рисунке 1. Кабель «А» с жгутом Еж1 подключить к гнезду «0-10 мА» панели самоконтроля.

• 3.4.4.2  Установить на выходе калибратора переменный синусоидальный ток частотой 50 Гц, силой тока 7,0711 мА (амплитудное значение 10 мА).

• 3.4.4.3  Установить в окне программы LGraph2 Параметры АЦП / Настройка оборудования, в таблице на вкладке Настройка каналов АЦП, канал 3 - во включенное состояние, остальные каналы - в выключенное состояние. Выполнить пункт 3.4.3.3.

• 3.4.4.4  Среднее значение амплитуды напряжения сигнала не должно отличаться от значения 1,0000 В более чем на 0,0100 В, иначе направить СПТ в ремонт.

• 3.4.5.1  Собрать схему, приведенную на рисунке 1. Кабель «А» с жгутом Еж1 подключить к гнезду «0-100 мА» панели самоконтроля.

• 3.4.5.2  Установить на выходе калибратора переменный синусоидальный ток частотой 50 Гц, силой тока 70,711 мА (амплитудное значение 100 мА).

• 3.4.5.3  Установить в окне программы LGraph2 Параметры АЦП / Настройка оборудования, в таблице на вкладке Настройка каналов АЦП, канал 4 - во включенное состояние, остальные каналы - в выключенное состояние. Выполнить пункт 3.4.3.3.

• 3.4.5.4  Среднее значение амплитуды напряжения сигнала не должно отличаться от значения 1,0000 В более чем на 0,0150 В, иначе направить СПТ в ремонт.

• 3.4.6.1 Собрать схему, приведенную на рисунке 2

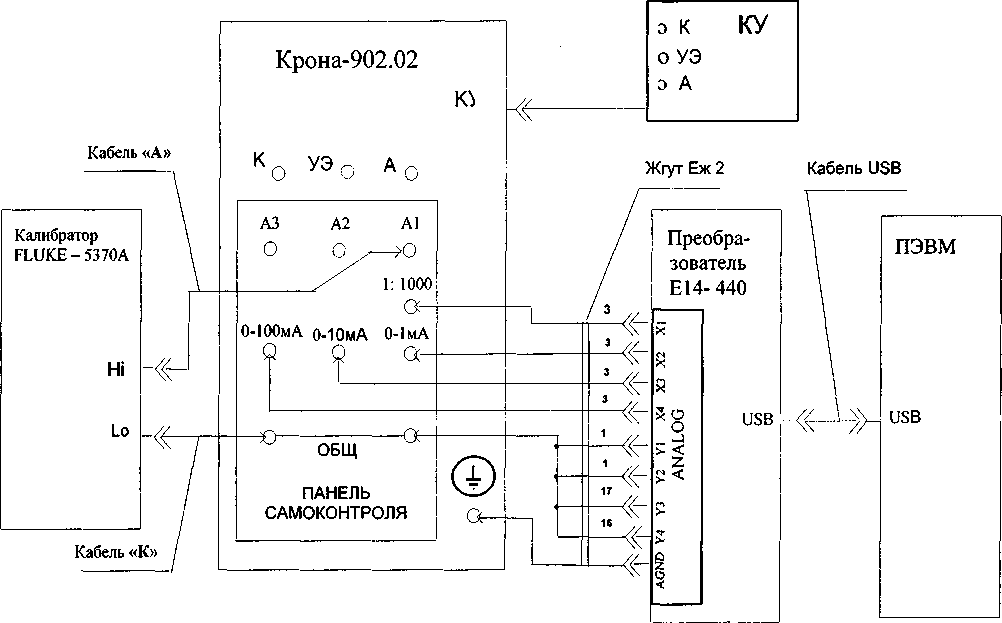

Рисунок 2 - Схема калибровки канала измерений амплитуды напряжения.

• 3.4.6.2  Установить на выходе калибратора переменное синусоидальное напряжение частотой 50 Гц и напряжением 989,95 В (амплитудное значение 1400 В).

• 3.4.6.3 Установить в окне программы LGraph2 Параметры АЦП / Настройка оборудования, в таблице на вкладке Настройка каналов АЦП, канал 1 - во включенное состояние, остальные каналы - в выключенное состояние. Выполнить пункт 3.4.3.3.

• 3.4.7 Среднее значение амплитуды напряжения сигнала не должно отличается от значения 1,4000 В более чем на 0,0140 В, иначе направить СПТ в ремонт.

• 4 Проведение поверки

• 4.1.1 При проведении внешнего осмотра проверить каналы СПТ на соответствие требованиям Руководства по эксплуатации АМЦ 2.760-014 РЭ в части комплектности, маркировки, проверить отсутствие механических повреждений и других факторов, влияющих на работу каналов СПТ.

• 4.2.1 Подключить сетевой кабель к СПТ, выключатель СЕТЬ установить во включенное положение.

Измерить мегомметром, при испытательном напряжении 1000 В, сопротивление изоляции между клеммой защитного заземления и закороченными штырями сетевой кабельной вилки сетевого кабеля СПТ.

Полученное значение сопротивления изоляции должно быть не менее 20 МОм.

4.2.2. Измерить вольтметром В7-54/2, включенным в режим измерения сопротивления, сопротивление между клеммой защитного заземления        и каждой

доступной токопроводящей частью СПТ.

Полученное значение сопротивления должно быть не более 0,1 Ом.

• 4.3.1  Проверить работоспособность каналов СПТ в соответствии с разделом 3.3 Руководства по эксплуатации АМЦ 2.760.014-02.

• 4.3.2 Каналы СПТ считаются работоспособными, если проверка работоспособности прошла без ошибок.

• 4.4.1  Проверка приведенной погрешности канала измерений амплитуды напряжения СПТ проводится с использованием канала измерений амплитуды напряжения, реализованного с помощью Панели самоконтроля и преобразователя напряжения измерительного Е14-440, настройка и калибровка которого описана в п. 3.4.

• 4.4.2  Для определения погрешности необходимо:

- собрать схему, приведенную на рисунке 3;

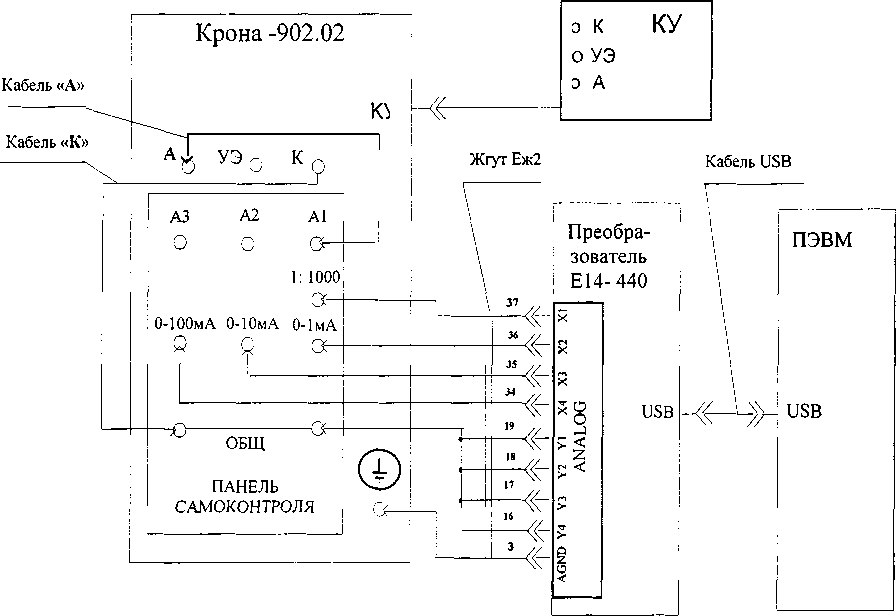

Рисунок 3 - Схема проверки измерительных каналов СПТ.

• - подключить кабель КУ к одноименному разъему на лицевой панели;

• - закрыть крышку КУ;

• - установить переключатель ПРЕДЕЛ, мА в положение 0;

• - установить переключатель КОНТРОЛЬ в положение 1зс,п;

• - установить переключатель изащ в положение 4000 В;

• - установить регулятор УСТ. 1защ в крайнее правое положение:

• 4.4.3 Диапазон от 0 до 500 В проверяется в контрольных точках: 100, 200, 300, 400, 500 В.

4.4.3.1 Установить переключатель ПРЕДЕЛ, В в положение 500.

На ПЭВМ установить:

• в окне программы LGraph2 Параметры АЦП / Настройка оборудования, в таблице на вкладке Настройка каналов АЦП, канал 1 - во включенное состояние, •

В меню Настройки / Настройка окон на вкладке Основные настройки оси Y сделать следующие установки:

После установки параметров нажать кнопку ОК.

• 4.4.3.2  Нажать кнопку ПУСК и регулятором УСТ. U / I установить показание вольтметра, соответствующее первой контрольной точке.

• 4.4.3.3  Измерить с помощью преобразователя Е14-440 амплитуду импульсов напряжения в соответствии с п. 3.4.3.3.

• 4.4.3.4  Приведенную погрешность воспроизведения амплитуды напряжения в контрольной точке вычислить по формуле:

_{s =} 100 (Ц_с - 1000 и „_г )_%

U max           ’

где:   Uc - показание вольтметра СПТ, В;

Uo6p. - среднее значение амплитуды напряжения, измеренное с помощью преобразователя Е14-440, В;

1000 - значение коэффициента деления делителя напряжения панели самоконтроля. Umox - установленное верхнее значение диапазона вольтметра СПТ, равное 500 В.

• 4.4.3.5  Полученное значение погрешности занести в таблицу, приведенную в Приложении А. Значение приведенной погрешности не должно выходить за пределы ±10 %.

• 4.4.3.6  Аналогично поочередно установить показания для остальных контрольных точек и выполнить п.п. 4.4.3.3 ... 4.4.3.5.

• 4.4.3.7  Установить регулятор УСТ. U /1 в положение 0 и нажать кнопку СБРОС.

• 4.4.4 Диапазон от 0 до 1000 В проверяется в контрольных точках: 200, 400, 600, 800,1000 В.

• 4.4.4.1 Установить переключатель ПРЕДЕЛ, В в положение 1000.

На ПЭВМ установить:

• в окне программы LGraph2 Параметры АЦП / Настройка оборудования, в таблице на вкладке Настройка каналов АЦП, канал 1 - во включенное состояние, остальные каналы - в выключенное состояние и сделать следующие установки:

В меню Настройки / Настройка окон на вкладке Основные настройки оси Y в таблице сделать следующие установки:

После установки параметров нажать кнопку ОК.

4.4.4.2 Выполнить п.п. 4.4.3.2 ... 4.4.3.7, где в формуле (1): Umox - верхнее значение диапазона, равное 1000 В.

4.4.5 Диапазон от 0 до 4000 В проверяется в контрольных точках: 1000, 2000, 3000, 4000 В.

• 4.4.5.1 Установить переключатель ПРЕДЕЛ, В в положение 5000.

На ПЭВМ установить:

• в окне программы LGraph2 Параметры АЦП / Настройка оборудования, в таблице на вкладке Настройка каналов АЦП, канал 1 - во включенное состояние, остальные каналы - в выключенное состояние и сделать следующие установки:

• в меню Настройки / Настройка окон на вкладке Основные настройки оси Y в таблице сделать следующие установки:

После установки параметров нажать кнопку ОК.

4.4.5.2 Выполнить п.п. 4.4.3.2 ... 4.4.3.7, где в формуле (1): Umox - верхнее значение диапазона, равное 5000 В.

• 4.5.1  Проверка приведенной погрешности каналов измерений амплитуды тока СПТ проводится с использованием измерительных каналов, реализованных с помощью Панели самоконтроля и преобразователя напряжения измерительного Е14-440, настройка и калибровка которых описана в п. 3.4.

• 4.5.2  Для определения погрешности необходимо:

• -  собрать схему согласно рисунку 3;

• -  подключить жгут КУ к одноименному разъему на лицевой панели;

• -  закрыть крышку КУ;

• -  установить переключатель ПРЕДЕЛ, В в положение 5000;

• -  установить переключатель КОНТРОЛЬ в положение 1зс,п;

• -  установить переключатель U защ в положение 4000В;

• -  установить регулятор УСТ. I защ в крайнее правое положение;

• -  на ПЭВМ установить в окне программы LGraph2 Параметры АЦП / Настройка оборудования, в таблице на вкладке Настройка каналов АЦП, канал 2 - во включенное состояние, остальные каналы - в выключенное состояние и сделать следующие установки:

  	Название канала	Диапазон	Калибровка масштаба	Калибровка смещения	Включение	Показать	Калибр.
  1	Канал 1	± 10 В	1.00000	0.00000	ВЫКЛЮЧЕН	ПОКАЗАТЬ	КАЛИБР.
  2	Канал 2	± 0,625 В	1.00000	0.00000	ВКЛЮЧЕН	ПОКАЗАТЬ	КАЛИБР.
  3	Канал 3	± 0,625 В	1.00000	0.00000	ВЫКЛЮЧЕН	ПОКАЗАТЬ	КАЛИБР.
  4	Канал 4	± 0,625 В	1.00000	0.00000	ВЫКЛЮЧЕН	ПОКАЗАТЬ	КАЛИБР.

• 4.5.3 Диапазон от 0 до 0,5 мА проверяется в контрольных точках: 0,1; 0,2; 0,3; 0,4;

0,5 мА.

4.5.3.1 В окне LGraph2 выбрать пункт меню Настройки / Настройка окон. В открывшемся окне Настройка окон просмотра графиков в таблице Основные настройки оси У выполнить настройку:

После установки параметров нажать кнопку ОК.

• 4.5.3.2  Установить переключатель ПРЕДЕЛ, мА в положение 0,5.

• 4.5.3.3  Нажать кнопку ПУСК и регулятором УСТ. U / I установить показание амперметра, соответствующее первой контрольной точке.

• 4.5.3.4  Измерить с помощью преобразователя Е14-440 в соответствии с п. 3.4.3.3 амплитуду напряжения на измерительном шунте 1000 Ом, пропорциональное амплитуде импульсов тока.

• 4.5.3.5  Приведенную погрешность в контрольной точке вычислить по формуле:

I

шах

где: 1с - показание амперметра СПТ в миллиамперах;

Uo6p - среднее значение амплитуды напряжения, измеренное с помощью преобразователя Е14-440 в вольтах;

Rui - значение сопротивления измерительного шунта панели самоконтроля, равное 1 кОм;

1мах - верхнее значение диапазона, равное 0,5 мА.

• 4.5.3.6  Полученное значение погрешности занести в таблицу, приведенную в Приложении А. Значение приведенной погрешности не должно выходить за пределы ±5 %.

• 4.5.3.7  Провести измерения для остальных контрольных точек и выполнить п.п.

• 4.5.3.3 ... 4.5.3.6.

• 4.5.3.8  Установить регулятор УСТ. U /1 в положение 0 и нажать кнопку СБРОС.

• 4.5.4 Диапазон от 0 до 2,5 мА проверяется в контрольных точках: 0,5; 1,0; 1,5; 2,0; 2,5 мА.

• 4.5.4.1  Собрать схему согласно рисунку 3. Переключить кабель А с гнезда А1 на гнездо А2 панели самоконтроля.

• 4.5.4.2  На ПЭВМ установить в окне программы LGraph2 Параметры АЦП / Настройка оборудования, в таблице на вкладке Настройка каналов АЦП, канал 3 - во включенное состояние, остальные каналы - в выключенное состояние.

4.5.4.3 В окне LGraph2 выбрать пункт меню Настройки / Настройка окон. В открывшемся окне Настройка окон просмотра графиков выполнить настройку:

в таблице Основные настройки оси Y:

После установки параметров нажать кнопку ОК.

• 4.5.4.4  Установить переключатель ПРЕДЕЛ, мА в положение 2,5.

• 4.5.4.5  Нажать кнопку ПУСК и регулятором УСТ. U / I установить показание амперметра, соответствующее первой контрольной точке.

• 4.5.4.6  Измерить с помощью преобразователя Е14-440 в соответствии с п. 3.4.3.3 амплитуду напряжения на измерительном шунте 100 Ом, пропорциональное амплитуде импульсов тока.

• 4.5.4.7  Погрешность в контрольной точке вычислить по формуле (2), где:

Rm - значение сопротивления измерительного шунта панели самоконтроля, равное

0,1 кОм;

1мах - верхнее значение диапазона, равное 2,5 мА.

• 4.5.4.8  Полученное значение погрешности занести в таблицу, приведенную в Приложении А. Значение приведенной погрешности не должно выходить за пределы ±5 %.

• 4.5.4.9  Провести измерения для остальных контрольных точек и выполнить п.п. 4.5.4.6... 4.5.4.8.

• 4.5.4.10 Установить регулятор УСТ. U /1 в положение 0 и нажать кнопку СБРОС.

• 4.5.5 Диапазон от 0 до 10 мА проверяется в контрольных точкам: 2; 4; 6; 8; 10 мА.

4.5.5.1 В окне LGraph2 выбрать пункт меню Настройки / Настройка окон. В открывшемся окне Настройка окон просмотра графиков в таблице Основные настройки оси Y выполнить настройку:

После установки параметров нажать кнопку ОК.

В окне Параметры АЦП / Настройка оборудования, в таблице на вкладке

Настройка каналов АЦП сделать следующие установки:

• 4.5.4.11 Собрать схему согласно рисунку 3. Переключить кабель А с гнезда А1 на гнездо А2 панели самоконтроля.

• 4.5.5.2 Установить переключатель ПРЕДЕЛ, мА в положение 10.

• 4.5.5.3 Нажать кнопку ПУСК и регулятором УСТ. U / I установить показание амперметра, соответствующее первой контрольной точке.

• 4.5.5.4 Измерить с помощью преобразователя Е14-440 в соответствии с п. 3.4.3.3 амплитуду напряжения на измерительном шунте 100 Ом, пропорциональное амплитуде импульсов тока.

• 4.5.5.5 Погрешность в контрольной точке вычислить по формуле (2), где:

Rm - значение сопротивления измерительного шунта панели самоконтроля, равное

0,1 кОм;

1мах - верхнее значение диапазона, равное 10 мА.

• 4.5.5.6  Полученное значение погрешности занести в таблицу, приведенную в Приложении А. Значение приведенной погрешности не должно выходить за пределы ±5 %.

• 4.5.5.7  Провести измерения для остальных контрольных точек и выполнить п.п. 4.5.5.4... 4.5.5.6.

• 4.5.5.8  Установить регулятор УСТ. U /1 в положение 0 и нажать кнопку СБРОС.

• 4.5.6 Диапазон от 0 до 50 мА проверяется в контрольных точках: 10, 20, 30, 40, 50 мА.

• 4.5.6.1 Собрать схему согласно рисунку 3. Переключить кабель А с гнезда А1 на гнездо АЗ панели самоконтроля.

• 4.5.6.2  На ПЭВМ установить в окне программы LGraph2 Параметры АЦП / Настройка оборудования, в таблице на вкладке Настройка каналов АЦП, канал 4 - во включенное состояние, остальные каналы - в выключенное состояние.

• в окне LGraph2 выбрать пункт меню Настройки / Настройка окон. В открывшемся окне Настройка окон просмотра графиков в таблице Основные настройки оси Y выполнить настройку:

После установки параметров нажать кнопку ОК.

• 4.5.6.3  Установить переключатель ПРЕДЕЛ, мА в положение 50.

• 4.5.6.4 Нажать кнопку ПУСК и регулятором УСТ. U / I установить показание амперметра, соответствующее первой контрольной точке.

• 4.5.6.5 Измерить с помощью преобразователя Е14-440 в соответствии с п. 3.4.3.3 амплитуду напряжения на измерительном шунте 10 Ом, пропорциональное амплитуде импульсов тока.

• 4.5.6.6  Погрешность в контрольной точке вычислить по формуле (2) где:

Rm - значение сопротивления измерительного шунта панели самоконтроля, равное 0,01 кОм;

1мах - верхнее значение диапазона, равное 50 мА.

• 4.5.6.7  Полученное значение погрешности занести в таблицу, приведенную в Приложении А. Значение приведенной погрешности не должно выходить за пределы ±5 %.

• 4.5.6.8  Провести измерения для остальных контрольных точек и выполнить п.п. 4.5.6.5 ... 4.5.6.7.

• 4.5.6.9  Установить регулятор УСТ. U /1 в положение 0 и нажать кнопку СБРОС.

• 4.5.7 Диапазон от 0 до 125 мА проверяется в контрольных точках: 50, 75, 100, 125 мА.

4.5.7.1 В окне LGraph2 выбрать пункт меню Настройки / Настройка окон. В открывшемся окне Настройка окон просмотра графиков в таблице Основные настройки оси Y выполнить настройку:

После установки параметров нажать кнопку ОК.

• в окне Параметры АЦП / Настройка оборудования, в таблице на вкладке

Настройка каналов АЦП сделать следующие установки:

• 4.5.7.2  Собрать схему согласно рисунку 3. Переключить кабель А с гнезда А1 на гнездо АЗ панели самоконтроля.

• 4.5.7.3  Установить переключатель ПРЕДЕЛ, мА в положение 250.

• 4.5.7.4  Нажать кнопку ПУСК и регулятором УСТ. U / I установить показание амперметра, соответствующее первой контрольной точке.

• 4.5.7.5  Измерить с помощью преобразователя Е14-440 в соответствии с п. 3.4.3.3 амплитуду напряжения на измерительном шунте 10 Ом, пропорциональное амплитуде импульсов тока.

• 4.5.7.6  Погрешность в контрольной точке вычислить по формуле (2) где:

- значение сопротивления измерительного шунта панели самоконтроля, равное 0,01 кОм;

1мах - верхнее значение диапазона, равное 250 мА.

• 4.5.7.7  Полученное значение погрешности занести в таблицу, приведенную в Приложении А.Значение приведенной погрешности не должно выходить за пределы ±5 %.

• 4.5.7.8  Провести измерения для остальных контрольных точек и выполнить п.п.

• 4.5.7.5 ... 4.5.7.7.

• 4.5.7.9  Установить регулятор УСТ. U /1 в положение 0 и нажать кнопку СБРОС.

• 4.6.1  Приведенная погрешность воспроизведения постоянного тока управления определяется методом сравнения показаний каналов СПТ с показаниями эталонного прибора.

• 4.6.2  Диапазон от 0 до 25 мА проверяется в контрольных точках: 5, 10, 15, 20, 25 мА.

• 4.6.2.1 Для определения погрешности необходимо:

- собрать схему согласно рисунку 4;

Кабель «А»

1: 1000

О

0-1 мА

О

УЭ 0-100мА

-

Кабель «УЭ»

Кабель «К»

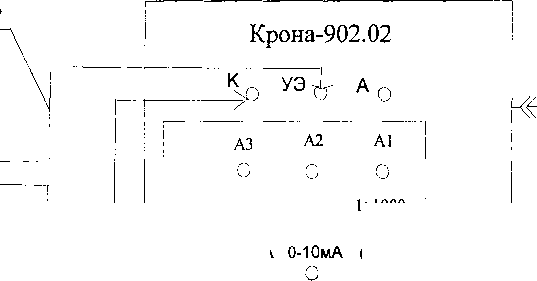

Рисунок 4 - Схема проверки канала измерения постоянного тока

• -  установить переключатель КОНТРОЛЬ в положение +1у.от;

• -  установить переключатель ПРЕДЕЛ, В в положение 5000.

• 4.6.2.2  Установить переключатель ПРЕДЕЛ, мА в положение 25.

• 4.6.2.3  Нажать кнопку ПУСК и регулятором УСТ. U /1 установить показание 1у, соответствующее первой контрольной точке.

• 4.6.2.4  Зафиксировать не менее 4-х показаний амперметра и вычислить среднее значение.

• 4.6.2.5  Приведенную погрешность в контрольной точке вычислить по формуле:

<7 = ^1с ~ ^1обр х 100 %, (3)

I

max

где: 1с - показание СПТ, мА;

1обр. - среднее значение показаний амперметра, мА;

1мах - верхнее значение диапазона, равное 25 мА.

• 4.6.2.6  Полученное значение погрешности занести в таблицу, приведенную в Приложении А. Значение приведенной погрешности не должно выходить за пределы ±5 %.

• 4.6.2.7  Провести измерения для остальных контрольных точек и выполнить п.п.

• 4.6.2.4 ... 4.6.2.6.

• 4.6.2.8  Установить регулятор УСТ. U /1 в положение 0 и нажать кнопку СБРОС.

4.6.3 Диапазон от 0 до 100 мА проверяется в контрольных точках: 20, 40, 60, 80, 100 мА.

• 4.6.3.1  Установить переключатель ПРЕДЕЛ, мА в положение 100.

• 4.6.3.2  Нажать кнопку ПУСК и регулятором УСТ. U / I установить показание 1у, соответствующее первой контрольной точке.

• 4.6.3.3  Зафиксировать не менее 4-х показаний амперметра и вычислить среднее значение.

• 4.6.3.4  Погрешность в контрольной точке вычислить по формуле (3), где:

1мах - верхнее значение диапазона, равное 100 мА.

• 4.6.3.5  Полученное значение погрешности занести в таблицу, приведенную в Приложении А. Значение приведенной погрешности не должно выходить за пределы ±5 %.

• 4.6.3.6  Провести измерения для остальных контрольных точек и выполнить п.п.

• 4.6.3.3 ...4.6.3.5.

• 4.6.3.7  Установить регулятор УСТ. U /1 в положение 0 и нажать кнопку СБРОС.

• 4.6.4 Диапазон от 0 до 500 мА проверяется в контрольных точках: 100, 200, 300, 400, 500 мА.

• 4.6.4.1  Установить переключатель ПРЕДЕЛ, мА в положение 500.

• 4.6.4.2  Нажать кнопку ПУСК и регулятором УСТ. U / I установить показание 1у, соответствующее первой контрольной точке.

• 4.6.4.3  Зафиксировать не менее 4-х показаний амперметра и вычислить среднее значение.

• 4.6.4.4  Погрешность в контрольной точке вычислить по формуле (3), где:

1мах - верхнее значение диапазона, равное 500 мА.

• 4.6.4.5  Полученное значение погрешности занести в таблицу, приведенную в Приложении А. Значение приведенной погрешности не должно выходить за пределы ±5 %.

• 4.6.4.6  Провести измерения для остальных контрольных точек и выполнить п.п.

• 4.6.4.3 ... 4.6.4.5.

• 4.6.4.7  Установить регулятор УСТ. U /1 в положение 0 и нажать кнопку СБРОС.

• 4.7.1  Приведенная погрешность измерения постоянного напряжения управления определяется методом сравнения показаний КИ СПТ с показаниями эталонного прибора.

• 4.7.2  Диапазон от 0 до 2,5 В проверяется в следующих контрольных точках: 0,5; 1,0; 1,5; 2,0; 2,5 В.

• 4.7.2.1 Для определения погрешности необходимо:

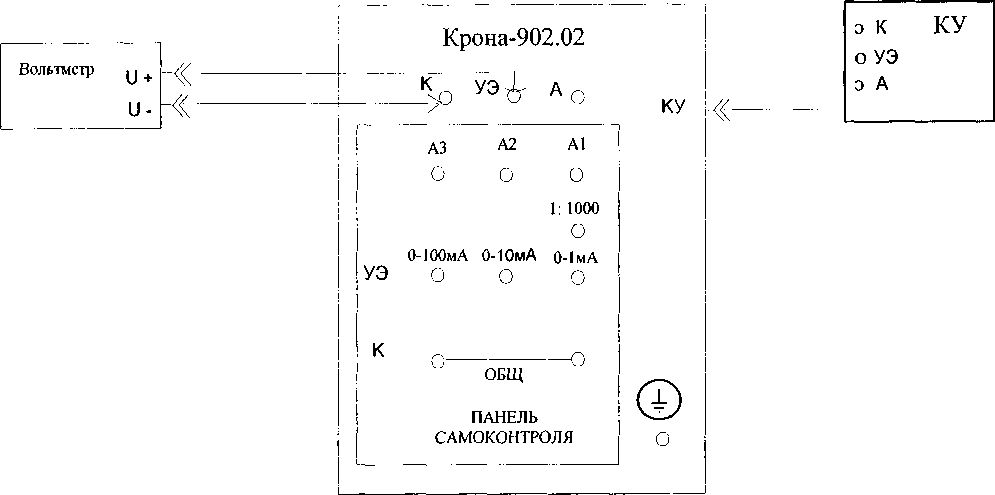

- собрать схему согласно рисунку 5;

Рисунок 5 - Схема проверки канала измерения постоянного напряжения.

• -  установить переключатель КОНТРОЛЬ в положение +1у.от;

• -  установить переключатель ПРЕДЕЛ, мА в положение 0.

• 4.7.2.1  Установить переключатель ПРЕДЕЛ, В в положение 2,5.

• 4.7.2.2  Нажать кнопку ПУСК и регулятором УСТ. U /1 установить показание Uy, соответствующее первой контрольной точке.

• 4.7.2.3  Зафиксировать не менее 4-х показаний вольтметра и вычислить среднее значение

• 4.7.2.4  Приведенную погрешность в контрольной точке вычислить по формуле:

_{s = (4)}

U max

где: Uc - показание СПТ, В;

Uo6p. - среднее значение показаний вольтметра, В;

Umox - верхнее значение диапазона, равное 2,5 В.

• 4.7.2.5  Полученное значение погрешности занести в таблицу, приведенную в Приложении А. Значение приведенной погрешности не должно выходить за пределы ±5 %.

• 4.7.2.6  Провести измерения для остальных контрольных точек и выполнить п.п. 4.7.2.3 ... 4.7.2.5.

^22.7 Установить регулятор УСТ. U /1 в положение 0 и нажать кнопку СБРОС.

• 4.7.3 Диапазон от 0 до 5 В проверяется в контрольных точках: 1, 2, 3,4, 5 В.

• 4.7.3.1  Установить переключатель ПРЕДЕЛ, В в положение 5.

• 4.7.3.2  Нажать кнопку ПУСК и регулятором УСТ. U /1 установить показание Uy, соответствующее первой контрольной точке.

• 4.7.3.3  Зафиксировать не менее 4-х показаний вольтметра и вычислить среднее значение

• 4.7.3.4  Погрешность в контрольной точке вычислить по формуле (4), где:

Имах - верхнее значение диапазона, равное 5 В.

• 4.7.3.5  Полученное значение погрешности занести в таблицу, приведенную в Приложении А. Значение приведенной погрешности не должно выходить за пределы ±5 %.

• 4.7.3.6  Провести измерения для остальных контрольных точек и выполнить п.п.

• 4.7.2.3 ... 4.7.2.5.

• 4.7.3.7 Установить регулятор УСТ. U /1 в положение 0, нажать кнопку СБРОС и выключить СПТ.

• 5.1 На основании положительных результатов поверки оформляется свидетельство о поверке по форме приложения 1 к Порядку проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке, утвержденному Приказом Минпромторга от 2 июля 2015 г. № 1815.

• 5.2 Знак поверки наносится на свидетельство о поверке.

• 5.3 По требованию потребителя может быть оформлен протокол поверки по форме, принятой в организации, проводившей поверку.

• 5.4  На основании отрицательных результатов поверки оформляется извещение о непригодности к применению по форме приложения 2 к Порядку проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке, утвержденному Приказом Минпромторга от 2 июля 2015 г. № 1815.

Приложение А

(рекомендуемое)

Протокол поверки №        _______

Дата проведения поверки         ________________

Место проведения поверки                ______

Наименование и тип поверяемого средства измерений

Заводской номер                 __________________

Методика поверки               __________________

Условия проведения поверки:

Температура, °C                           ________

Относительная влажность, %               ________

Давление, кПа                            ________

Напряжение сети, В                      ________

Частота сети, Гц                            ________

Средства поверки и их метрологические характеристики:

Проведение поверки

• 1. Внешний осмотр Заключение:

• 2. Проверка электрического сопротивления изоляции и сопротивления защитного заземления.

Заключение:         ______________________________________________

• 3. Опробование

Заключение:

4. Проверка приведенной погрешности измерения амплитуды повторяющегося импульсного напряжения.

Заключение:

5. Проверка приведенной погрешности измерения амплитуды повторяющегося импульсного тока.

Заключение:

6. Проверка приведенной погрешности измерения постоянного тока управления.

Заключение:

7. Проверка приведенной погрешности измерения постоянного напряжения управления.

Заключение:

Результат:            _____________________________

Поверитель___________________________________

20
