Методика поверки «ФОРМИРОВАТЕЛЬ IP-СОЕДИНЕНИЙ АМУЛЕТ-2Э» (МП ЦМПР.466961.002)

УТВЕРЖДАЮ

ФОРМИРОВАТЕЛЬ IP-СОЕДИНЕНИЙ АМУЛЕТ-2Э

Методика поверки

ЦМПР.466961.002МП

СОГЛАСОВАНО

• 1 Операции поверки

• 2 Средства поверки

• 3 Требования к квалификации поверителей

• 4 Требования безопасности

• 5 Условия поверки

• 6 Подготовка к поверке

• 7 Проведение поверки

  • 7.1 Внешний осмотр

  • 7.2 Опробование

  • 7.3 Определение метрологических характеристик

    • 7.3.1 Нормируемые метрологические характеристики

    • 7.3.2 Определение погрешности формирования длительности IP-соединений

    • 7.3.3 Определение абсолютной погрешности при переносе (передаче) единиц

объемов информации в диапазоне формирования от 1 байт до 1 Гбайт

• 8 Оформление результатов поверки

Приложение А (Справочное) Схема кабеля измерительного

Настоящая методика поверки (МП) устанавливает методы и средства первичной и периодической поверок Формирователя IP-соединений АМУЛЕТ-2Э, далее прибор, производства филиала ФГУП ЦНИИС - ЛО ЦНИИС, Санкт-Петербург.

Методика разработана в соответствии с рекомендацией РМГ 51-2002 «ГСИ. Документы на методики поверки средств измерений. Основные положения».

Цель поверки - определение действительных значений метрологических характеристик (МХ) прибора и предоставление документа о возможности его эксплуатации.

Поверку системы осуществляют один раз в два года метрологические службы, аккредитованые на данные виды работ.

Требования настоящей МП обязательны для метрологических служб юридических лиц не зависимо от форм собственности.

При первичной и периодической поверках должны выполняться операции, указанные в таблице 1.

Т а б л и ц а 1

При проведении поверки должны применяться средства поверки, указанные в таблице 2.

Т а б л и ц а 2

П р и м е ч а н и я

• 1 Вместо указанных средств поверки разрешается применять другие средства измерений, обеспечивающие измерение соответствующих параметров с требуемой точностью.

• 2 Средства поверки должны быть исправны, поверены и иметь свидетельства о поверке.

К проведению поверки допускаются лица, аттестованные в качестве поверителей средств измерений, имеющие опыт работы в среде Windows и изучившие эксплуатационную документацию на прибор и на измерительную аппаратуру, использующуюся при поверке (средства поверки).

• 4.1 Корпуса средств поверки должны быть заземлены.

• 4.2 Рабочее место должно иметь соответствующее освещение.

• 4.3 При включённом питании запрещается:

• - проводить работы по монтажу и демонтажу участвующего в поверке оборудования;

• - проводить работы по подключению и отключению соединительных кабелей.

При проведении поверки должны соблюдаться следующие условия:

• - температура окружающей среды       (25 ± 10) °С;

• - относительная влажность воздуха от 45 до 80 %;

• - атмосферное давление,          от 84 до 106,7 кПа (от 630 до 800 мм рт.ст.);

• - питание персонального компьютера (ПК) и средств поверки: напряжение (220 ± 22) В, частота (50 ± 0,5) Гц.

Перед проведением поверки необходимо:

• - проверить срок действия свидетельства о поверке частотомера Ч3-63 и наличие Сертификата о калибровке Формирователя IP-соединений АМУЛЕТ-2Э;

• - соединить Прибор с ПК через порт Ethernet, рисунок 1;

• - установить программное обеспечение Прибора;

• - подготовить к работе частотомер Ч3-63 для измерения длительности положительного импульса.



Рисунок 1

• 7 Проведение поверки

• 7.1.1 При проведении внешнего осмотра необходимо проверить отсутствие механических повреждений корпуса прибора, состояние разъемов, крепежного устройства и соответствие маркировки требованиям ТУ на прибор.

• 7.1.2 При обнаружении повреждений или дефектов по результатам внешнего осмотра, поверка прибора не проводится до их устранения.

• 7.2.1 Опробование проводится в следующем порядке:

• - включить питание прибора;

• - убедиться визуально в наличии контроля питания (светодиод светится);

• - убедиться, что прибор соединении с ПК как показано на рисунке 1;

• - включить ПК;

• - запустить на ПК программу c-Amulet. При этом открывается Главное окно программы, показанное на рисунке 2;

• - в строке пиктограмм Главного меню щелкнуть по пиктограмме проверки работы прибора Я При правильной работе прибора открывается окно готовности прибора к работе, рисунок 3. При отрицательных результатах контроля прибора поверка прибора прекращается до устранения неисправности.

Формирователь IP-соединений АМУЛЕТ-2Э                                                                            —     □ X

Настройки Прибор Испытания Статистика Справка

Та □©   *

2 [andre.gn.1] □ г текущее испытание: andre |

Рисунок 3 - Проверка состояния прибора

Для выхода из режима контроля войти в меню Настройка и щелкнуть по кнопке Выход.

• 7.3.1 Нормируемые метрологические характеристики

Для прибора нормируются следующие метрологические характеристики:

а) диапазон переноса (передачи) единиц объемов (количества) информации: от 1 байт до 1 Гбайт;

б) пределы абсолютной погрешности переноса (передачи) единиц объемов (количества) информации ±1 байт.

в) диапазон формирования длительности: от 1 до 3600 с;

г) пределы абсолютной погрешности формирования длительности сеанса передачи объемов (количества) информации: ±0,25 с;

• 7.3.2 Определение погрешности формирования длительности IP-соединений

  • 7.3.2.1 Определение погрешности формирования длительности IP-соединений проводится в соответствии с таблицей 3, по схеме, представленной на рисунке 4 в следующей последовательности:

а) собрать схему, указанную на рисунке 4. При этом выход DSR последовательного порта RS-232 (Com1) прибора соединяют со входом Б частотомера c помощью измерительного кабеля, подключенного через делитель напряжения. Параметры сигнала на контакте 4 порта RS-232, схема делителя и схема измерительного кабеля приведены в Приложении А;

Кабель измерительный

Рисунок 4 - схема проверки работы прибора в режиме формирования длительности IP-соединений

б) включить питание прибора;

в) запустить на ПК программу c-Amulet и нажать на пиктограмму Длительность

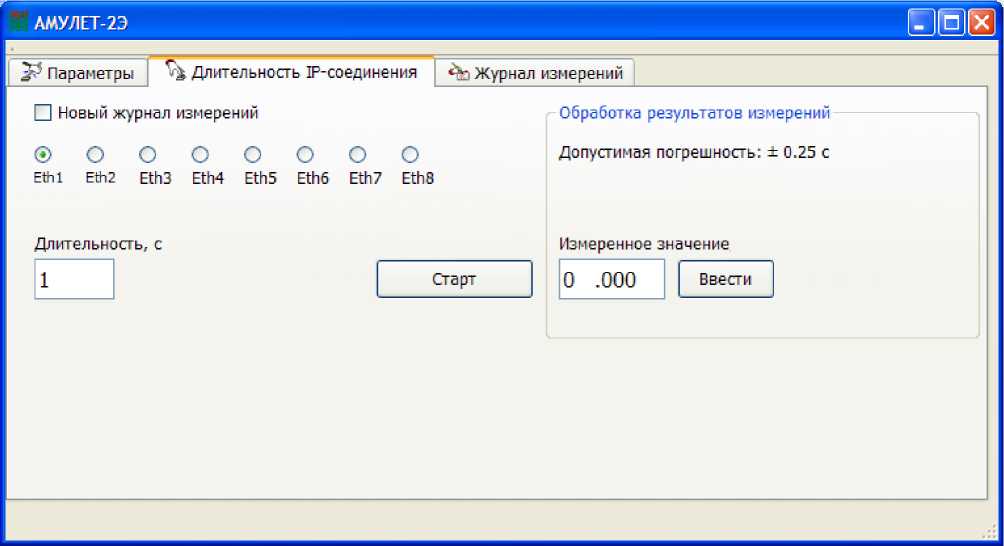

Убедиться, что на экране монитора ПК открылось окно программы АМУЛЕТ-2Э, показанное на рисунке 5, по умолчанию активируется вкладка Длительность

IP-соединения.

Рисунок 5

г) подготовить частотомер для измерения длительности положительного импульса (вход Б);

д) убедиться, что по умолчанию в боксе Длительность, с установлено значение 1 (см. таблицу 3) и активирован порт Eth1

Таблица 3- Погрешность формирования длительностей

е) нажать кнопку Старт. При этом одновременно с началом передачи пакетной информации на контакте 4 порта СОМ1 прибора формируется положительный импульс, который удерживается в течение всего времени сеанса передачи данных. Длительность передачи пакетной информации измеряют по показаниям частотомера Ч3-63;

ж) измеренное значение длительности соединения занести в бокс Измеренное значение и нажать кнопку Ввести;

з) провести аналогичные измерения для портов Eth 2-8;

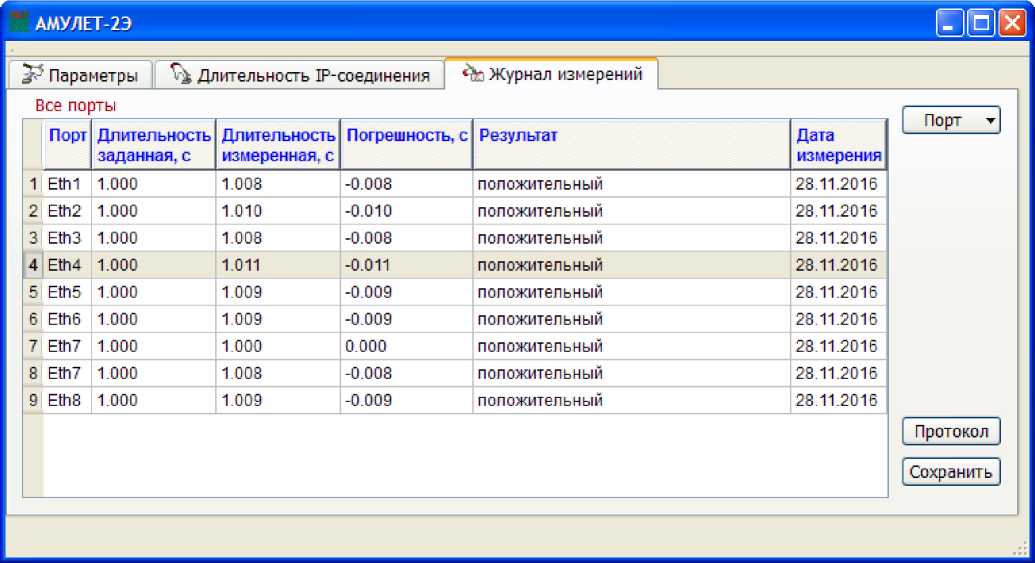

и) Перейти на вкладку Журнал измерений (рисунок 6). Проверить, что в Журнале измерений появилась запись о заданных и измеренных значениях длительности сеанса передачи данных, а также значение абсолютной погрешности формирования длительности сеанса связи.

Рисунок 6

к) Выполнить пункты е), ж), з), и) для длительности соединений 1800 и 3600 с.

• 7.3.2.2 Абсолютная погрешность (Д) длительности передачи данных вычисляется по формуле (1) и фиксируется в Журнале измерений:

Д = Тп - Тч                                      (1)

где:  Тп - длительность, формируемая прибором, с

Тч - показания частотомера, с

Абсолютная погрешность формирования длительности соединений во всем диапазоне длительностей, приведенных в таблице 3, для всех портов Ethernet не должна превышать ±0,25 с, что соответствует требованиям ТУ.

• 7.3.3 Определение абсолютной погрешности при переносе (передаче) единиц объемов информации в диапазоне формирования от 1 байт до 1 Гбайт

Определение погрешности при переносе (передаче) единиц объемов (количества) информации проводит ВНИИФТРИ, в соответствии с процедурой передачи единиц эталонных объемов информации от ГЭТ 200-2012 к рабочему эталону Амулет-2Э, методом переноса файлов информации, по объему и хеш-суммам, соответствующим файлам информации государственного первичного эталона единиц измерения объемов передаваемой цифровой информации по каналам Интернет и телефонии эталона ГЭТ200-2012.

При положительном результате ВНИИФТРИ выдает Сертификат калибровки на Формирователь IP-соединений АМУЛЕТ-2Э.

• 8.1 Если Амулет-2Э по результатам поверки признан пригодным к применению, то на него выдается «Свидетельство о поверке» установленной формы в соответствии с документом «Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», утвержденном приказом Минпромторга России от 02 июля 2015 г. № 1815.

• 8.2 Если Амулет-2Э по результатам поверки признан непригодным к применению, то «Свидетельство о поверке» аннулируется, выписывается «Извещение о непригодности» установленной формы в соответствии с документом «Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», утвержденном приказом Минпромторга России от 02 июля 2015 г. № 1815 и его эксплуатация запрещается.

• 8.3 В качестве приложения составляется протокол поверки в произвольной форме с результатами поверки.

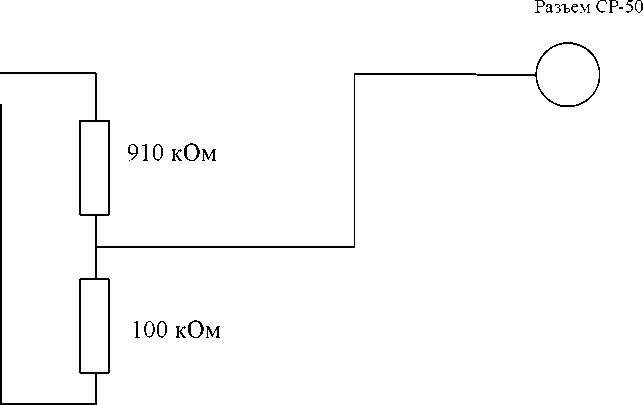

Приложение А

(Справочное)

Разъем DB-9
