Методика поверки «Инструкция Счетчики жидкости VA2301, VA2302» (ИАШБ.408841.007 И1)

ИНСТРУКЦИЯ

СЧЕТЧИКИ ЖИДКОСТИ VA2301, VA2302

МЕТОДИКА ПОВЕРКИ

ИА1ПБ.408841.007 И1

Начальник

Технического net/тра AS “Aswega”

__А.А. Морин

« £5~»   /________2013 г.

г. Таллинн

2013

Настоящая методика поверки распространяется на счётчики жидкости VA2301, VA2302 (далее - счётчики), изготавливаемые AS “ASWEGA”, Эстония; ООО “ВЕГА-прибор”, г. Москва; ООО “АСВЕГА-инжиниринг”, г. Москва.

Счётчики предназначены для измерения объёма и объёмного расхода протекающей через -3

них жидкости с удельной электрической проводимостью от 1-10 до 10 См/м.

Первичную и периодическую поверку проводят органы государственной метрологической службы или юридические лица, аккредитованные на право поверки в соответствии с действующим законодательством.

Интервал между поверками четыре года.

• 1 ОПЕРАЦИИ ПОВЕРКИ

  • 1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.

Таблица 1

• 2 СРЕДСТВА ПОВЕРКИ

  • 2.1 Установка поверочная «ВЗЛЁТ ПУ» (номер в Госреестре СИ РФ 47543-11), воспроизводи-

₃

мый средний объёмный (массовый) расход воды от 0 до 5000 м /ч, пределы допускаемой по- грешности измерения расхода в зависимости от эталонных средств измерений, используемых в составе установки, составляют ± 0,05 %, ± 0,1 %, ± 0,15 %, ± 0,3 %, ± 0,5 %, ± 1 %.

• 2.2 Частотомер электронно-счётный Ч3-63/1, диапазон частот от 0,01 до 2-10 Гц, относительная погрешность 8_f = ±(|8_о| + |f_x ^_ч| •), где f_x - измеряемая частота, Гц;                   S_f

- относительная погрешность опорного генератора (встроенного и внешнего); t_CT - время счё- та частотомера, с.

• 2.3 Вольтметр В7-34А, пределы допускаемой основной погрешности измерения постоянного напряжения ± [0,015+0,002(U_KX/Ux - 1) ] % - на пределах измерений 1, 10, 100 или 1000 В, где U_KX - конечное значение предела измерения, В, Ux - номинальное значение измеряемой величины, В.

• 2.4 Мегаомметр М4100/4, класс 1,0. Диапазон измерения 0-500 МОм при напряжении 500 В.

• 2.5 Универсальная пробойная установка УПУ-1М, диапазон изменения напряжения 0 - 10 кВ, мощность 10^-3 В^А.

• 2.6 Компаратор напряжения Р3003 класс точности 0,0005, выдача калиброванных напряжений от 10 нВ до 11,111110 В.

• 2.7 Устройство для создания пробного давления до 3,8 МПа.

• 2.8 Блок питания постоянного тока, диапазон выходного напряжения 0 - 30 В.

• 2.9 Манометр технический; класс 2,5; диапазон измерения 0 - 6 МПа.

• 2.10 Магазин сопротивления, 0 - 200 Ом, пределы допускаемого отклонения сопротивления ± 0,022 %.

• 2.11 Допускается применение других средств измерений и вспомогательного оборудования с метрологическими характеристиками не хуже приведенных выше.

• 2.12 Все средства измерений (рабочие эталоны) должны быть поверены и иметь действующие свидетельства о поверке или оттиск поверительного клейма.

• 3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

  • 3.1 При проведении поверки соблюдать требования безопасности, изложенные в эксплуатационной документации на счётчик и средства поверки.

  • 3.2 При проведении поверки соблюдать требования безопасности в соответствии со следующими документами:

• - правилами безопасности труда, действующими на объекте;

• - правилами технической эксплуатации электроустановок потребителей (ПТЭ);

• - правилами устройства электроустановок (ПУЭ).

• 3.3 Надписи и условные знаки, выполненные для обеспечения безопасной эксплуатации средств поверки должны быть четкими.

• 3.4 Доступ к средствам измерений и обслуживаемым при поверке элементам оборудова-ния должен быть свободным. При необходимости должны быть предусмотрены лестницы и площадки или переходы с ограничениями, соответствующие требованиям безопасности.

• 3.5 Рабочее давление применяемых средств поверки, указанное в эксплуатационной документации, должно соответствовать условиям поверки. Использование элементов обвязки, не прошедших гидравлические испытания, запрещается.

• 3.6 К выполнению экспериментальных работ при проведении поверки допускаются лица, имеющие квалификационную группу по технике безопасности не ниже II в соответствии с «Правилами техники безопасности при эксплуатации электроустановок потребителей», изу-чившие эксплуатационную документацию и настоящий документ.

• 3.7 При появлении течи рабочей среды и в других ситуациях, нарушающих нормальный ход поверочных работ, поверку прекращают. В дальнейшем обслуживающий персонал руководствуется эксплуатационными документами на средства поверки.

• 3.8 Управление поверочной установкой и другими средствами поверки проводят лица, прошедшие обучение, проверку знаний и допущенные к их обслуживанию.

• 4 УСЛОВИЯ ПОВЕРКИ

  • 4.1 При проведении поверки должны быть соблюдены следующие условия:

• - поверочная жидкость - вода водопроводная;

• - температура поверочной жидкости (20 ± 5) °С;

• - температура окружающего воздуха (20 ± 5) ^ОС;

• - относительная влажность окружающего воздуха от 30 до 80 %;

• - атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм.рт.ст.);

• - электропитание от сети переменного тока (220,0 ± 4,4) В, частота (50,0 ± 1,0) Гц;

• - внешние электрические и магнитные поля (кроме земного), влияющие на работу счётчиков, отсутствуют;

• - вибрация и тряска, влияющие на работу счётчиков, отсутствуют.

• 5 ПОДГОТОВКА К ПОВЕРКЕ

  • 5.1 При подготовке к поверке должны быть соблюдены следующие условия:

• - объём трубы ПРЭ счётчика полностью заполнен поверочной жидкостью;

• - прямолинейный участок трубопровода до установленного на нем ПРЭ счётчика должен быть не менее пяти, после ПРЭ счётчика должен быть не менее трех его условных диаметров по направлению потока;

• - ПРЭ счётчика установлен в измерительный участок поверочной установки таким образом,

чтобы направление стрелки на корпусе ПРЭ счётчика, указывающее положительное     направ

ление потока воды через него, совпадало с направлением потока воды, протекающей через измерительный участок;

• - ПРЭ заполнен водой не менее, чем за 2 ч до начала испытания (допускается предварительно заполненную водой трубу ПРЭ выдерживать не менее 2 ч до установки в стенд);

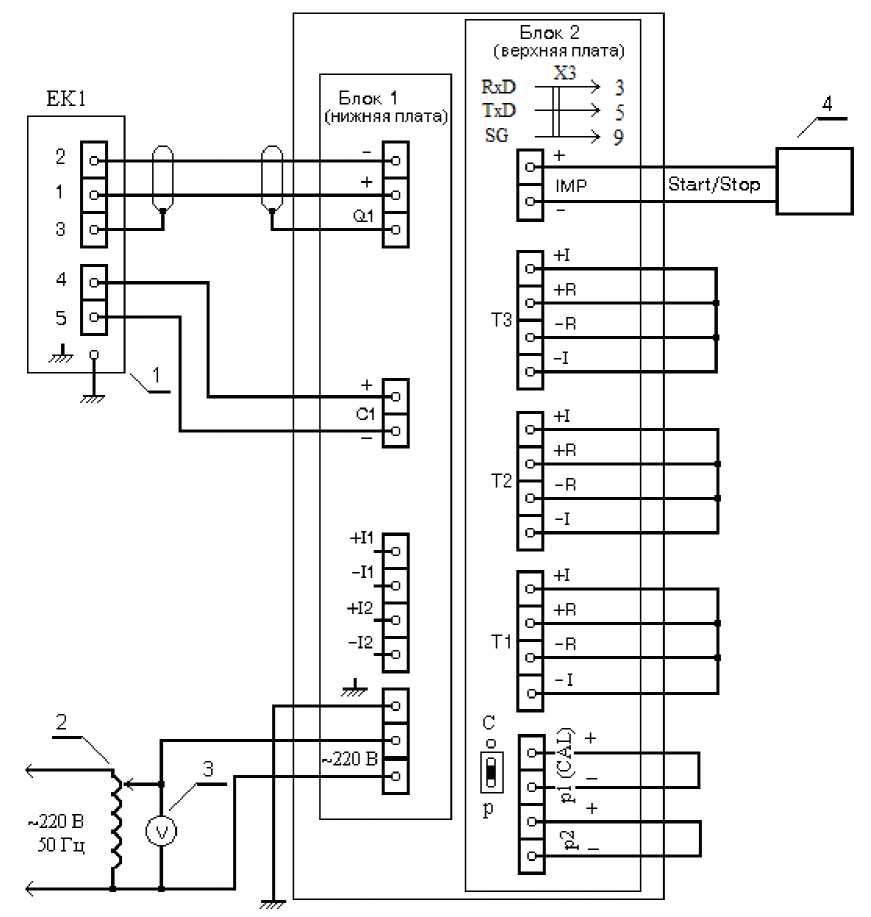

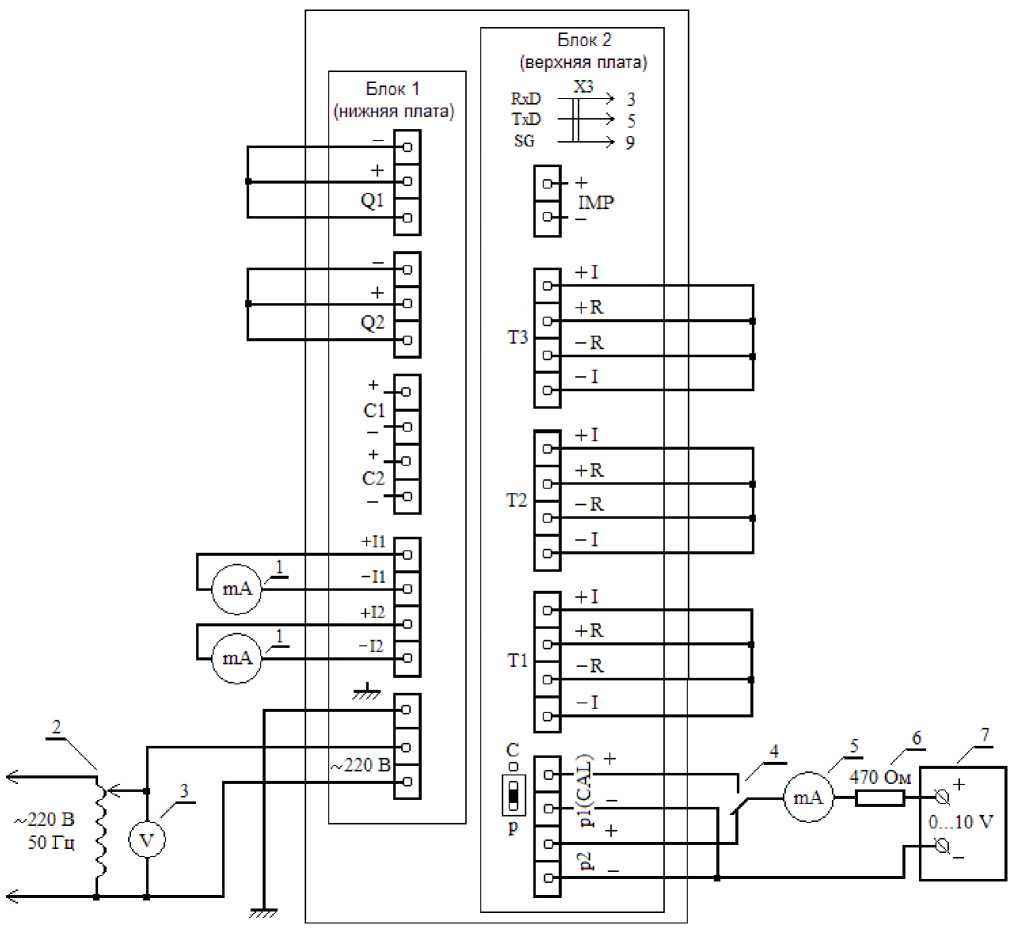

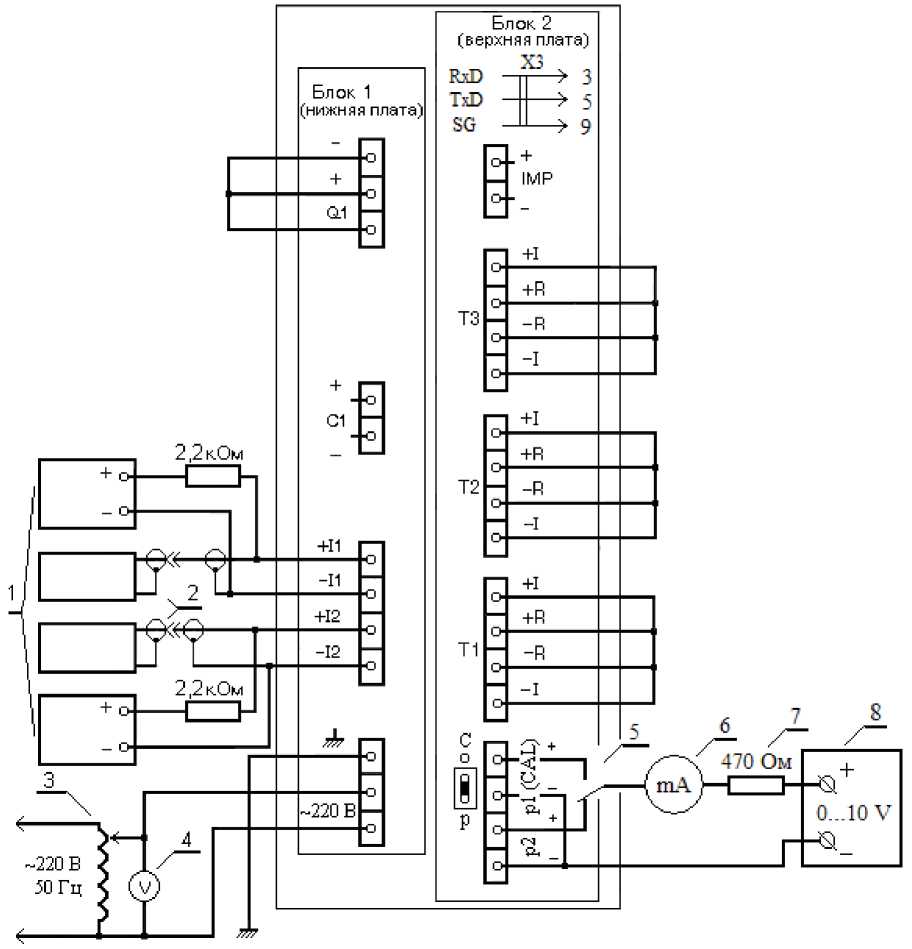

• - собрана электрическая схема подключения согласно приложению А для счетчика VA2301 или В для счетчика VA2302;

• - питание счётчика включено не менее, чем за 0,5 ч до начала поверки;

• - после транспортирования или хранения при отрицательных температурах перед по-веркой счётчик должен быть выдержан в течение 24 ч при комнатной температуре в отапливаемом помещении.

• 6 ПРОВЕДЕНИЕ ПОВЕРКИ

  • 6.1 Внешний осмотр

При внешнем осмотре должно быть установлено:

• - отсутствие повреждений (вмятин, трещин) корпуса счётчика, влияющих на его метрологические характеристики;

• - отсутствие дефектов, затрудняющих отсчёт показаний;

• - наличие маркировки;

• - наличие свидетельств и клейм предыдущей поверки счётчиков, находящихся в эксплуатации.

• 6.2 Проверку трубы ПРЭ на прочность и герметичность производят пробным давлением по ГОСТ 356-80.

  • 6.2.1 ПРЭ счётчика установить на установку испытания на прочность и герметичность. Давление внутри ПРЭ плавно в течение 1 мин увеличивают до значения, превышающего рабочее в 1,5 раза. Давление контролируют по контрольному манометру.

  • 6.2.2 Счётчики считают выдержавшими испытание, если в течение 1 мин на наружной поверхности ПРЭ не наблюдается течи, каплепадения, а электрическое сопротивление изоляции между электродами, измеренное мегаомметром с номинальным напряжением 500 В непосредственно после удаления влаги тампоном с внутренней поверхности трубы, не менее 100 МОм.

• 6.3 Проверка электрической прочности изоляции

Проверку электрической прочности изоляции цепи питания ПРЭ относительно корпуса, цепи питания, цепей частотного, или импульсного, или токового выхода вычислительного бло-ка (ВБ) относительно клеммы заземления проводить на универсальной пробойной установке УПУ-1.

• 6.3.1 Выход переменного напряжения пробойной установки подключают между замкнутыми накоротко:

- клеммами питания и клеммой заземления ВБ;

- сигнальными клеммами +I1, +I2, -CAL и клеммой заземления ВБ;

- клеммами +I1 и +I2 и клеммой -CAL ВБ;

- клеммами 4 и 5 и корпусом ПРЭ.

Включить установку, напряжение плавно поднять в течение 5-10 с от 0 до 1500 В для подпункта 1 и до 500 В для подпунктов 2, 3 и 4, выдержать в течение 1 мин, после чего плавно снять напряжение и выключить установку.

• 6.3.2 Счётчики считают выдержавшими проверку, если во время проверки не обнаружено пробоя или поверхностного разряда.

• 6.4 Проверка электрического сопротивления изоляции цепей питания и выходов

Проверку сопротивления изоляции цепи питания ПРЭ относительно корпуса, цепей токового, или частотного, или импульсного выхода ВБ относительно клеммы заземления проводить мегаомметром с номинальным напряжением 500 В.

• 6.4.1 Отсчёт показаний по мегаомметру производят по истечении 1 мин после приложения напряжения между замкнутыми накоротко:

1) клеммами 4, 5 и корпусом ПРЭ, замкнутыми накоротко клеммами питания и клеммой заземления ВБ;

2) клеммами +I1, +I2, -CAL и клеммой заземления ВБ.

• 6.4.2 Счётчики считают выдержавшими проверку, если сопротивление изоляции не менее 40 МОм для подпункта 1 и 100 МОм для подпункта 2.

• 6.5 Проверка электрического сопротивления изоляции электродов ПРЭ

  • 6.5.1 Проверку электрического сопротивления изоляции электродов преобразователя расхода производить мегаомметром с номинальным напряжением 500 В.

Внутренняя поверхность трубы преобразователя расхода должна быть сухой и чистой. Перед измерением необходимо убедиться в отсутствии напряжения в проверяемых электрических цепях.

Преобразователи расхода должны быть отключены от ВБ.

Один зажим мегаомметра с обозначением «земля» соединяют с корпусом, а другой с каждым из электродов ПРЭ.

• 6.5.2 Счётчики считают выдержавшими проверку, если сопротивление изоляции не менее 100 МОм.

• 6.6 Опробование

Счётчик установить в измерительный участок поверочной установки таким образом, чтобы прямолинейный участок трубопровода до установленного на нем счётчика был не менее пяти, после счётчика не менее трех его условных диаметров по направлению потока, а направление стрелки на корпусе счётчика, указывающее положительное направление потока воды через него, совпадало с направлением потока воды, протекающей через измерительный участок.

Заполняют полностью водой объём трубы ПРЭ не менее, чем за 2 ч до начала испытания (допускается предварительно заполненную водой трубу ПРЭ выдерживать не менее 2 ч до   ус

тановки в стенд).

• 6.6.2 Собрать электрическую схему подключения согласно приложению А для счетчика VA2301 или В для счетчика VA2302.

Включить питание счётчика не позже, чем за 0,5 ч до начала поверки.

Подать расход, равный 0,5Q_Hau6, установленного в счетчике. Установленное в счетчике наибольшее значение расхода сверять с перечнем возможных наибольших значений расходов в таблице 2 для условного диаметра ПРЭ в комплекте счетчика.

Наблюдать наличие индикации накопления объёмов нарастающим итогом и по частотомеру наличие выходных импульсов испытываемого счётчика в режиме счёта импульсов (при наличии частотного или импульсного выхода).

• 6.6.3 Счётчики считают выдержавшими опробование, если зарегистрировано наличие индикации накопления объёмов нарастающим итогом по индикатору и по счётчику импульсов (для счётчиков VA2302 индикация накопления объёмов нарастающим итогом по индикатору и по счётчику импульсов должна быть подтверждена для обоих каналов измерений объёма).

Примечание - Допускается операцию опробования совмещать с операцией определения относительной погрешности измерения объёма по п. 6.8.

Таблица 2

• 6.7 Проверка соответствия программного обеспечения СИ

  • 6.7.1 Проверку соответствия ПО, производить путём проверки идентификационных данных ПО в соответствии с указаниями руководства по эксплуатации на счётчик.

  • 6.7.2 Счётчики имеют встроенное ПО, устанавливаемое в ВБ.

Идентификационные данные ПО указаны в таблице 3.

Таблица 3

• 6.7.3 Информация о встроенном ПО, установленном на поверяемом счётчике принимается на основе сведений, указанных в эксплуатационной документации.

• 6.7.4 Результаты проверки считаются положительными, если идентификационные данные установленного ПО соответствуют указанным в таблице 3.

• 6.8 Определение относительной погрешности измерения объёма и объёмного расхода

  • 6.8.1 Определение относительной погрешности измерения объёма и объёмного расхода (далее - расход) выполнять способом измерения объёма рабочей жидкости за установленный промежуток времени. Поверку производить на расходомерной установке, имеющей пределы допускаемой относительной погрешности не более ± 0,15 %.

Определение относительной погрешности измерения объёма жидкости производить при значениях расхода 0,04Q_Hau6, 0,5Q_Hau6 и 0,9Q_Hau6. Значения наибольшего расхода Q_Hau6 в соот- вет-ствии с условным диаметром ПРЭ счётчика приведены в таблице 2.

При расходе 0,99_наиб допускается отклонение фактического расхода от номинального в пределах минус 5 %.

При расходе 0,59_наиб допускается отклонение фактического расхода от номинального в пределах ± 5 %.

При расходе 0,04Q_№h6 допускается отклонение фактического расхода от номинального в пределах плюс 10 %.

В каждой из точек производить по три измерения.

• 6.8.1.1 Для счётчиков VA2302 измерения по п. 6.8.1 выполнять для обоих каналов измерений объёма.

• 6.8.1.2 Подготовить счетчик к измерениям:

• - выбрать режим "служебное";

• - в окне меню RS-232 <уст>/<не уст> выбирают RS-232 <не уст>, если в дальнейшем используется управляющий сигнал "Старт/Стоп" от поверочной установки для управления про-цессом измерения объёма за установленный промежуток времени;

• - при использовании поверочной установки, оборудованной устройством управления процессом пролива, управляющее напряжение постоянного тока соблюдая полярность под-ключается к клеммам IMP счётчика;

• - управляющий сигнал напряжением от 5 до 10 В должен совпадать с моментом начала измерения, управляющий сигнал напряжением 0 В - с моментом окончания измерения;

• - в окнах меню "Q1H" или "Q2H" наблюдают, запускают и заканчивают процесс измерения в канале 1 или 2 соответственно, а также фиксируют результаты пролива.

• 6.8.2 Установить на поверочной установке расход равный 0,9 О_наиб. После установления расхода запустить измерение подачей управляющего сигнала на клеммы IMP от устройства управления процессом пролива или нажатием кнопки "V" на передней панели в момент начала измерения. Завершение измерения осуществляют снятием управляющего сигнала или повторным нажатием кнопки "V" на передней панели счетчика.

Время одного измерения должно быть не менее 2 мин (оптимальное время измерения - 5 мин).

• 6.8.2.1 При запуске следующего измерения автоматически производится сброс показаний предыдущего измерения и начинается новое накопление объёма.

• 6.8.2.2 При использовании стенда «с перекидкой» подача и отключение управляющего напряжения происходят автоматически.

• 6.8.3 Повторить измерения по п. 6.8.2 при значении расхода, соответствующего 0,5Р_наиб с допускаемым отклонением ± 5 %.

• 6.8.4 Повторить измерения по п. 6.8.2 при значении расхода, соответствующего 0,04 Qh^, с допускаемым относительном отклонением плюс 10 %.

• 6.8.5 Определить относительную погрешность измерения объёма жидкости V1 или V2 в данной точке 3V1_i или 8V2_i, %, для каждого измерения по пп. 6.8.1 - 6.8.4 по формуле

V1

<V1,- = (-!--1)-100

• ^V

• V

(—L-1)-100 ,

"эт

Где V_TI      - объём по показаниям поверочной установки, м³ (или л);

V1_i или V2_i - измеренное значение объёма, по показаниям счётчика, м³ (или л), соответственно в первом и втором измерительном канале.

• 6.8.5.1 Относительную погрешность измерения объёма в данной точке 6V1 или 8V2, %, соответственно в первом и втором измерительном канале, определять по формуле

1 n

£V1 = -V SV1

n^1

1 n

SV2 = -£SV2. ,

n^1

где n - число измерений, n = 3.

• 6.8.6 После каждого однократного измерения объёма в данной точке расхода рассчитать ориентировочное значение скорости потока жидкости для первого и второго канала измерения и-, м/с, по формуле

_ ^К1' ^V3m

^vi~    и² < ^,

Я ' ^Д у '^t

где К₁ - коэффициент преобразования единиц измерения, К₁ = 4-10⁶;

Д_у - условный диаметр первичного преобразователя, мм; t - время измерения, с.

Среднюю скорость потока жидкости в данной точке для первого и второго канала измерения и, м/с, определять по формуле

(6)

где n - число измерений расхода жидкости в данной точке, n = 3.

• 6.8.7 Счётчики считаются выдержавшими проверку по настоящему пункту 6.8, если полученные значения относительной погрешности измерения объёма жидкости SV1 и SV2, определяемые по формулам (3 и 4), в каждой точке для первого и второго канала измерения не превышают следующие пределы:

• - при скорости потока жидкости 1 м/с < и< 10 м/с

• - VA2301;                                                               ± 0,5;

• - VA2302                                                             ± 0,6;

• - при скорости потока жидкости и< 1 м/с

• - VA2301;                                                    ± (0,25 + 0,25/и).

• - VA2302                                                       ± (0,3 + 0,3/о).

• 6.9 Определение приведенной погрешности измерения избыточного давления

  • 6.9.1 Определение приведенной погрешности измерения избыточного давления у, %, производить следующим образом.

Перед определением приведенной погрешности измерения избыточного давления необходимо:

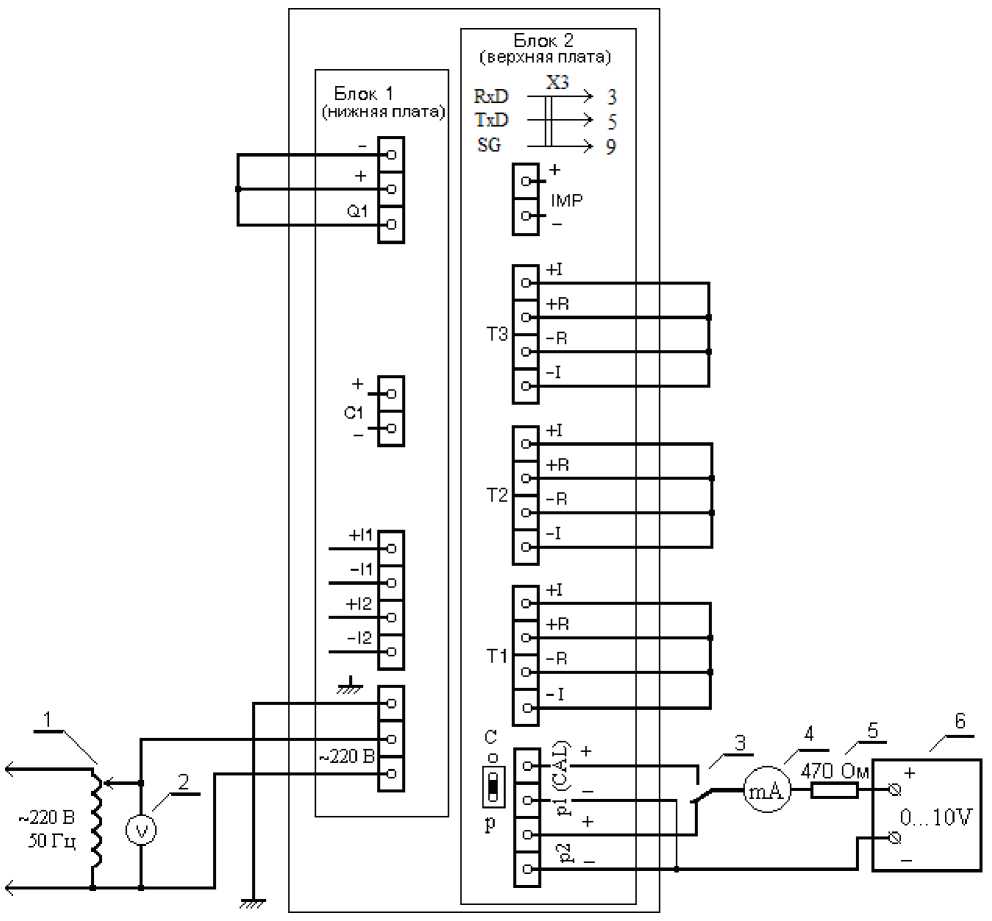

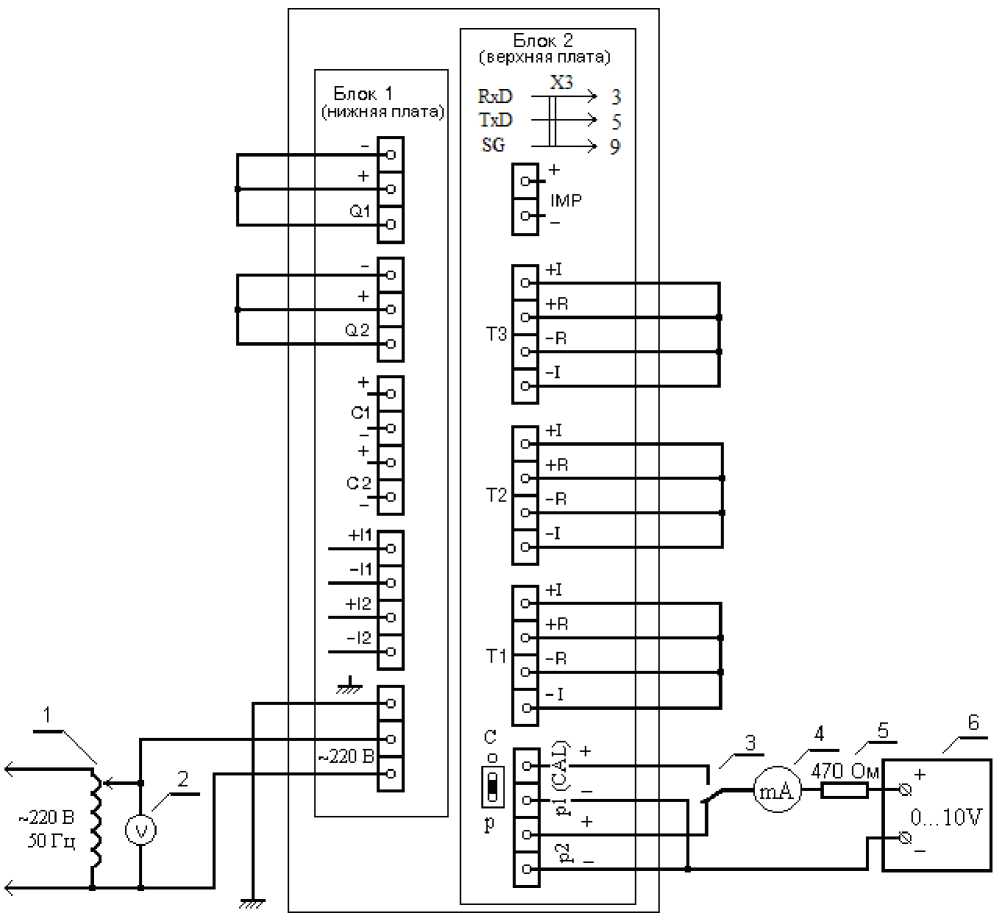

• - проверить положение перемычки, согласно приложению С (VA2301) или D (VA2302), перемычка должна находиться в положении “р”. При необходимости переставить в нужное положение;

• - собрать электрическую схему подключения, имитируя преобразователи давления источником напряжения постоянного тока с добавочным сопротивлением и контролируя ток по миллиамперметру, согласно приложению С (VA2301) или D (VA2302).

ВБ включить в сеть не менее, чем за 0,5 ч до начала измерений.

• 6.9.2 Произвести следующие действия.

Последовательно нажимая кнопку “V”, расположенную на передней панели счетчика перейти на индикацию “Вр.: хх:хх:хх”, затем последовательно нажимая кнопку “>”, перейти на индикацию “Р1 = ... МПа” и зарегистрировать установленный верхний предел измерения, например, “Р1 = 1,0 МПа”.

Перейти в пункт меню “Р1 = ... мА” и зарегистрировать установленный диапазон входного постоянного тока, например, “Р1 = 0..20 мА”.

Перейти в пункт меню “Р2 = ... МПа” и зарегистрировать установленный верхний предел измерения, например, “Р2 = 1,0 МПа ”.

Перейти в пункт меню “Р2 = ... мА” и зарегистрировать установленный диапазон входного постоянного тока, например, “Р2 = 0..20 мА”.

Выставить выходной ток источника постоянного напряжения равным 90 % зарегистрированного наибольшего значения входного тока и подать его на первый канал измерения давления Р1.

Дважды нажимая кнопку “V”, расположенную на передней панели счетчика, переходим на индикацию “Вр.: хх:хх:хх”, затем последовательно нажимая кнопку “>” войти на показания значения входного давления Р1 на индикаторе счетчика. Через 1 мин зарегистрировать показание давления в МПа по индикатору и одновременно зарегистрировать показание миллиамперметра в мА.

Подать входной ток на второй канал измерения давления Р2. Нажимая кнопку “>” войти на показания значения входного давления Р2 на индикаторе счетчика. Через 1 мин зарегистрировать показание давления в МПа по индикатору и одновременно зарегистрировать показание миллиамперметра в мА.

Выставить выходной ток источника постоянного напряжения равным 20 % зарегистрированного наибольшего значения входного тока и подать поочередно на каждый канал измерения давления.

Войти поочередно на показания значений входных давлений Р1 и Р2 на индикаторе счетчика. Через 1 мин зарегистрировать показания давления в МПа по индикатору и одновременно зарегистрировать показания миллиамперметра в мА.

• 6.9.3 Приведенную погрешность измерения избыточного давления в соответствующем канале у, %, вычислять по формуле

P'       Ii~I₀

Г'=)'¹⁰⁰ •                               (⁷)

наиб ¹ наиб ¹⁰

где Р'    - зарегистрированное по индикатору значение соответствующего давления, МПа;

Р_наиб - верхний предел измерения давления, МПа;

I'   - измеренное значение входного тока, мА;

1_наиб - верхний предел входного тока, мА;

1₀   - начальное значение входного тока, мА.

• 6.9.4 Счетчики считают выдержавшими поверку, если все значения приведенной по -грешности измерения давления р₁ и р₂, определенные по формуле (7), не превышают ± 0,5 % от установленного предела измерения давления.

• 6.10 Определение абсолютной погрешности измерения температуры

  • 6.10.1 Определение абсолютной погрешности измерения температуры Д, °С, производить следующим образом.

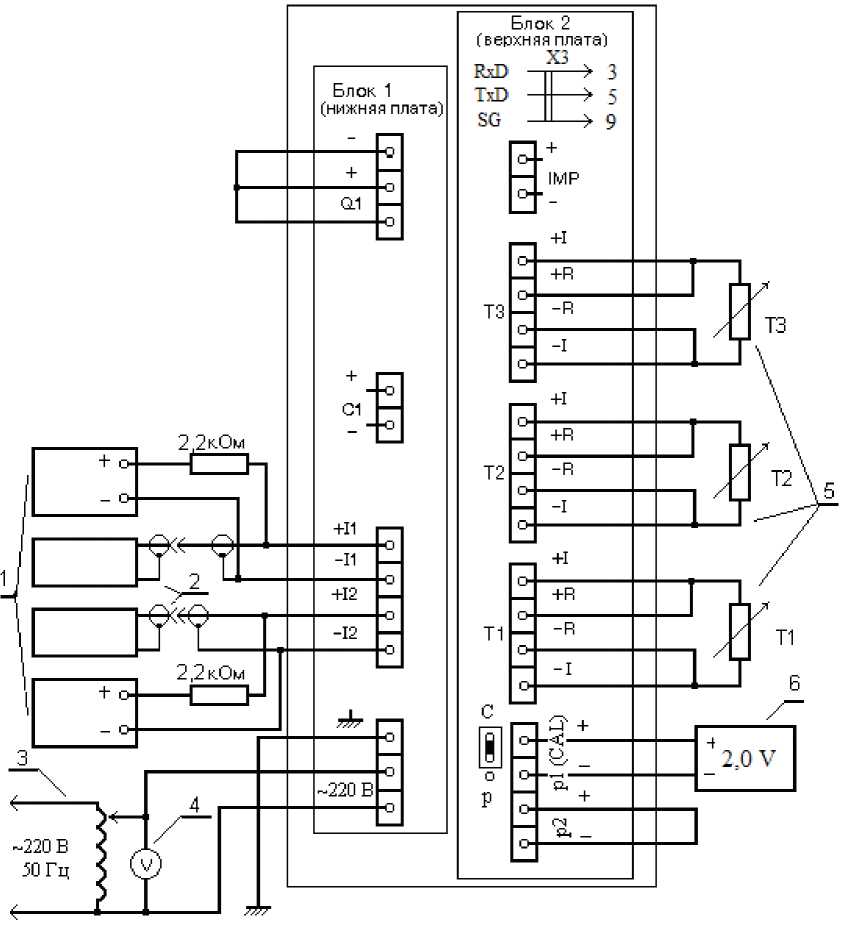

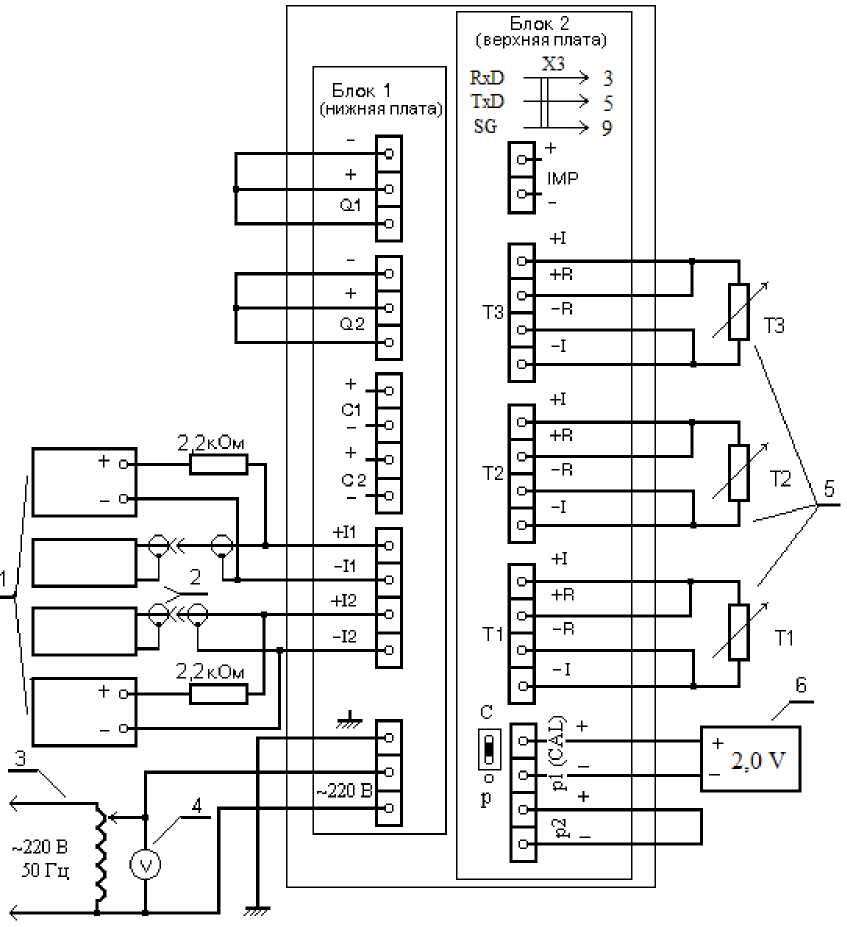

Собрать электрическую схему подключения имитаторов термопреобразователей Т1, Т2, Т3 на базе образцовых сопротивлений согласно приложению E (VA2301) или F (VA2302).

Вычислительный блок включить в сеть не менее, чем за 0,5 ч до начала измерений.

Таблица 4

• 6.10.2 Произвести следующие действия, имитирующие измерения в температуры точках поверки, приведенных в таблице 4, в соответствии с номинальной статической характеристикой используемых термопреобразователей.

  • 6.10.2.1 Установить переключатели образцовых магазинов сопротивления в положение, соответствующее значениям сопротивлений термопреобразователей в первой точке поверки (см. таблицу 4).

Последовательно нажимая кнопку “V”, расположенную на передней панели ВБ счетчика, перейти на индикацию “Вр.: хх:хх:хх”, затем последовательно нажимая кнопку “>”, перейти на индикацию температур, зарегистрировать показания температуры t₁, t₂ и t₃.

• 6.10.2.2 Установить переключатели образцовых магазинов сопротивлений в положение, соответствующее значениям сопротивлений термопреобразователей во второй точке поверки (см. таблицу 4).

Зарегистрировать по показаниям счетчика значение температуры t₁, t₂ и t₃.

• 6.10.3 Вычислить значения абсолютной погрешности измерения температуры Д, ^ОС, по формуле

где tj - измеренное значение температуры, °С;

t_P - расчетное значение соответствующей температуры, приведенное в таблице 4, °С.

• 6.10.3.1 Определить пределы допускаемой абсолютной погрешности счетчиков при измерении температуры Д, °С, (без учета погрешности самих термопреобразователей) по формуле

Д = ± (0,2 + 0,00И_Р)                           (9)

• 6.10.4 Счетчики считать выдержавшими поверку, если все значения абсолютной погрешности измерения температуры, определенные по формуле (8), не превышают значений, определенных по формуле (9).

• 6.11 Определение приведенной погрешности преобразования измеренных величин в выходной частотный сигнал

В выходной частотный сигнал могут быть преобразованы измеренные значения объемного расхода, температуры или постоянного тока (выходной сигнал от преобразователя давления) жидкости.

Для определения приведенной погрешности преобразования измеренных величин в выходной частотный сигнал необходимо выполнить следующие операции.

Последовательно нажимая кнопку “V”, расположенную на передней панели счетчика, перейти на индикацию “Вр.: хх:хх:хх”.

Если, нажимая кнопку ‘^>” на индикаторе появилась надпись “F1 = T1”, то установлено соответствие первого выходного частотного сигнала температуре жидкости t₁, а далее на индикаторе надпись “F2 = Т2”, то установлено соответствие второго выходного частотного сигнала температуре жидкости t₂.

Если, нажимая кнопку “>” на индикаторе появилась надпись “F1 = Q1”, то установлено соответствие первого выходного частотного сигнала расходу Q1, а далее на индикаторе надпись “F2 = Q2”, то установлено соответствие второго выходного частотного сигнала расходу Q2.

Собрать электрическую схему подключения приборов согласно приложению E (VA2301) или F (VA2302).

• 6.11.1 Определение приведенной погрешности преобразования температуры в выходной частотный сигнал

Измерение проводить в точках поверки, приведенных в таблице 4, в соответствии с номинальной статической характеристикой используемых термопреобразователей.

• 6.11.1.1 Установить переключатели образцовых магазинов сопротивлений в положение, соответствующее значениям сопротивлений термопреобразователей в первой точке поверки (см. таблицу 4).

Последовательно нажимая кнопку “V”, расположенную на передней панели счетчика, перейти на индикацию “Вр.: хх:хх:хх”, затем последовательно нажимая кнопку “>”, перейти на индикацию температуры.

Зарегистрировать измеренные значения температуры t₁ и t₂ по показаниям индикатора счетчика.

Измерить частотомером выходные частоты f₁ и f₂.

• 6.11.1.2 Вычислить приведенную погрешность преобразования температуры f_t1 в первый выходной частотный сигнал f₁ , %, по формуле

r_/(l=(-^f---^!^_).100 ,                      (10)

^fнаиб ¹ наиб

где   f_1i   - измеренное значение частоты первого выходного сигнала, Гц;

f_Hau6 - наибольшее значение частоты выходного сигнала, f_Hau6 = 2000 Гц;

t_1i    - измеренное значение температуры (t₁), °С;

t_Hau6 - наибольшее измеряемое значение температуры, t_Hau6 = 150 °С.

• 6.11.1.3 Вычислить приведенную погрешность преобразования температуры _ft2 во второй выходной частотный сигнал f₂ , %, по формуле

^f наиб ¹ наиб

где   f_2i - измеренное значение частоты второго выходного сигнала, Гц;

t_2i - измеренное значение температуры жидкости (t₂), °С.

• 6.11.1.4 Установить переключатели образцовых магазинов сопротивлений в положение, соответствующее значениям сопротивлений термопреобразователей во второй точке поверки (см. таблицу 4).

Зарегистрировать измеренное значение температуры жидкости t₁ и t₂ по показаниям счетчика.

Измерить частотомером выходные частоты f₁ и f₂.

Вычислить приведенные погрешности преобразования температуры _ft1 и y_ft2, %, по формулам (10) и (11), соответственно.

• 6.11.2 Определение приведенной погрешности преобразования расхода в выходной частотный сигнал

Данный метод измерений предусматривает имитацию расхода жидкости подачей постоянного напряжения на разъем “p1(CAL)” ВБ счётчика и регистрацию на индикаторе счетчика значения расхода.

• 6.11.2.1 Собрать электрическую схему подключения приборов согласно приложению

E (VA2301) или F (VA2302) На печатной плате (блок 2) установить джампер (перемычку), расположенный рядом с клеммами “р1(CAL)”, в положение “С” и подать, соблюдая полярность, с калибратора напряжение 2,000 В на клеммы “р1(CAL)” счетчика.

Нажатием кнопки К4, расположенной под передней панелью ВБ, войти в режим “Служебное”.

В пункте меню “Режим:<Стоп>/<Счет>” выбрать режим <Стоп>.

Перейти в пункт меню “Режим:<Работа>/<поверка>” выбрать <поверка>.

Кнопкой К4 выходят из режима “Служебное” и убеждаются в наличии индикации расхода жидкости Q1, а также Q2 для модификации VА2302.

Зарегистрировать значение расхода жидкости Q1 (и Q2) по показаниям индикатора счетчика.

Измерить частотомером выходные частоты f₁ (и f₂).

• 6.11.2.2 Вычислить приведенную погрешность преобразования расхода y_fQi в первый выходной частотный сигнал fi , %, по формуле

Л Q •

'q ¹. ¹ J¹'¹⁰⁰-                         (¹²)

^f наиб ^QHau6

где   Q₁   - зарегистрированное по индикатору значение расхода, м³;

Q_Hau6 - установленное наибольшее значение расхода, м³.

Для модификации VА2302 вычислить приведенную погрешность преобразования расхода y_fQ2 во второй выходной частотный сигнал f₂ , %, по формуле

Л,-       Q?,-

¹ . ² _(?      ^М0°,                        (¹³)

^f наиб ^Qnau6

где   Q₂ - зарегистрированное по индикатору значение расхода по второму каналу измерений.

ВНИМАНИЕ!

По окончании измерений:

- вернуть джампер (перемычку), расположенный рядом с клеммами “(CAL)”, в положение “р”;

- в пункте меню "Режим:<Работа>/<поверка>” выбрать <Работа>.

• 6.11.2.3 Счетчики считают выдержавшими поверку, если приведенная погрешность преобразования расхода в первый (и второй) выходной частотный сигнал, определяемая по формулам (10), (11), (12) и (13), не превышает ± 0,3 %.

• 6.11.3 Определение приведенной погрешности преобразования измеренного избыточного давления (входного тока) в первый (и второй) выходной частотный сигнал для счетчиков с выходным частотным сигналом

  • 6.11.3.1 Определение приведенной погрешности преобразования давления у, %, производить следующим образом.

Перед определением приведенной погрешности преобразования давления необходимо:

• - проверить положение перемычки, согласно приложению G (VA2301) или H (VA2302), перемычка должна находиться в положении “р”. При необходимости переставить в нужное положение;

• - собрать электрическую схему подключения, имитируя преобразователи давления источником напряжения постоянного тока с добавочным сопротивлением и контролируя входной ток по миллиамперметру, согласно приложению G (VA2301) или H (VA2302).

ВБ включить в сеть не менее, чем за 0,5 ч до начала измерений.

• 6.11.3.2 Произвести следующие действия.

Выставить входной ток величиной 90 % от выбранного наибольшего значения входного тока счетчика и подать его на вход измерения давления Р1.

Нажимая кнопку “V”, расположенную на передней панели счетчика перейти в пункт меню “Р1 = ... мА”.

Через 1 мин зарегистрировать измеренное значение входного постоянного тока Р1 на первом входе по индикатору и одновременно зарегистрировать показание частотомера в Гц на первом частотном выходе счетчика.

Выставить входной ток величиной 90 % от выбранного наибольшего значения входного тока счетчика и подать его на вход измерения давления Р2.

Нажимая кнопку “>”, расположенную на передней панели счетчика перейти в пункт меню “Р2 = ... мА”.

Через 1 мин зарегистрировать измеренное значение входного постоянного тока Р2 на втором входе по индикатору и одновременно зарегистрировать показание частотомера в Гц на втором частотном выходе счетчика.

Выставить входной ток величиной 20 % от выбранного наибольшего значения входного тока счетчика и подать его на вход измерения давления Р1.

Нажимая кнопку “V”, расположенную на передней панели счетчика перейти в пункт меню “Р1 = ... мА”.

Через 1 мин зарегистрировать измеренное значение входного постоянного тока Р1 на первом входе по индикатору и одновременно зарегистрировать показание частотомера в Гц на первом частотном выходе счетчика.

Выставить входной ток величиной 20 % от выбранного наибольшего значения входного тока счетчика и подать его на вход измерения давления Р2.

Нажимая кнопку “>”, расположенную на передней панели счетчика перейти в пункт меню “Р2 = ... мА”.

Через 1 мин зарегистрировать измеренное значение входного постоянного тока Р2 на втором входе по индикатору и одновременно зарегистрировать показание частотомера в Гц на втором частотном выходе счетчика.

• 6.11.3.3 Приведенную погрешность преобразования давления в выходной частотный сигнал на первом частотном выходе y_1fi, %, вычислять по формуле

/,/=      --_; '' _° )100,                          (14)

^Анаиб   1наиб ¹ °

где f,'    -измеренное значение частоты первого выходного сигнала, Гц;

А,_наиб - наибольшее значение частоты первого выходного сигнала, 1_наиб = 2000 Гц;

1₀    - начальное значение входного тока, мА

1_1'    - измеренное значение входного тока по индикатору на первом входе, мА;

1_1наиб - верхний предел входного тока на первом входе, мА.

• 6.11.3.4 Приведенную погрешность преобразования давления в выходной частотный сигнал на втором частотном выходе y₂fi, %, вычислять по формуле

y_2i=       --)1°°,                         (15)

^f 2-наиб ¹2-наиб   °

где f_2i    -измеренное значение частоты второго выходного сигнала, Гц;

А_2наиб - наибольшее значение частоты второго выходного сигнала, А_наиб = 2000 Гц;

I0    - начальное значение входного тока, мА;

I_2i    - измеренное значение входного тока по индикатору на втором входе, мА;

1_2наиб - верхний предел входного тока на втором входе, мА.

• 6.11.3.5 Счетчики считают выдержавшими поверку, если все значения приведенной погрешности преобразования давления р, и р₂ в выходные частотные сигналы, определенные по формулам (14) и (15), не превышают ± 0,3 %.

• 6.12 Определение приведенной погрешности преобразования измеренных величин (объёмный расход, температура) в выходной сигнал постоянного тока

  • 6.12.1 Определение приведенной погрешности преобразования счетчиками температуры в выходной сигнал постоянного тока производить следующим образом.

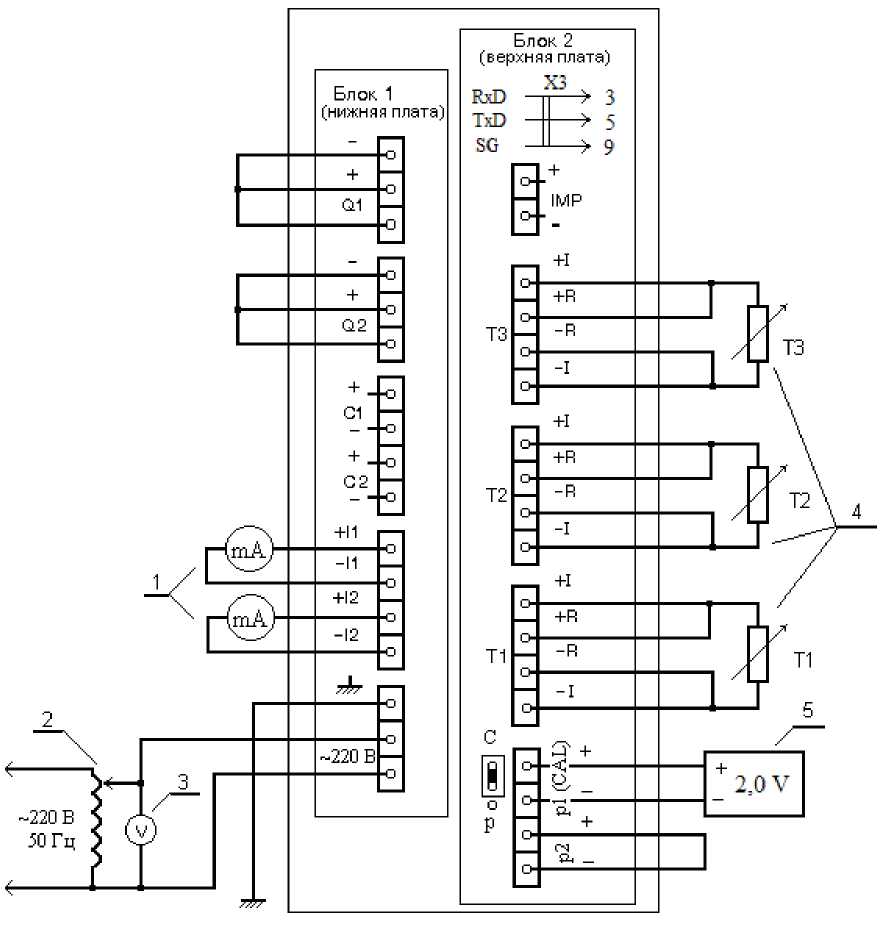

Собрать электрическую схему подключения приборов согласно приложению J (VA2301) или K (VA2302).

Вычислительный блок включить в сеть не менее, чем за 0,5 ч до начала измерений.

Последовательно нажимая кнопку “V”, расположенную на передней панели счетчика перейти на индикацию “Вр.: хх:хх:хх”.

Если нажимая кнопку “> ” на индикаторе появилась надпись “I1 = T1”, то установлено соответствие первого выходного токового сигнала температуре жидкости t₁, а далее на индикаторе надпись “I2 = T2”, то установлено соответствие второго выходного токового сигнала температуре жидкости t₂.

Перейти в пункт меню “I1=...мА”, нажав кнопку “> ”, и далее определить установленный диапазон первого выходного сигнала постоянного тока, например, 0 - 20 мА.

Перейти в пункт меню “I2=...мА”, и далее определить установленный диапазон второго выходного сигнала постоянного тока, например, 0 - 20 мА.

Измерение проводить в точках поверки, приведенных в таблице 4, в соответствии с номинальной статической характеристикой используемых термопреобразователей.

• 6.12.1.1 Установить переключатели образцовых магазинов сопротивлений в положение, соответствующее значениям сопротивлений термопреобразователей в первой точке поверки (см. таблицу 4).

Последовательно нажимая кнопку “V”, расположенную на передней панели счетчика перейти на индикацию “Вр.: хх:хх:хх”, затем последовательно нажимая кнопку “>”, перейти на индикацию температур.

Зарегистрировать измеренное значение температур жидкости t₁ и t₂ по показаниям индикатора счетчика.

Измерить миллиамперметром выходные токи I₁ и I₂.

• 6.12.1.2 Вычислить приведенную погрешность преобразования температуры y_t1 в первый выходной сигнал постоянного тока I₁, %, по формуле

/_п=(.^{/|Z /|0}— -г~у ¹⁰⁰,                (16)

Amax ^/10  'max

где 1ц   - измеренное значение первого выходного тока, мА;

Ii_max - верхний предел первого выходного тока, мА;

/₁₀   - начальное значение первого выходного тока, мА.

Вычислить приведенную погрешность преобразования температуры y_t2 во второй выходной сигнал постоянного тока I₂, %, по формуле

Y_t 2=^¹    '²0---^t2C)-100,                 (17)

¹2max ¹20  'max

где /_2i   - измеренное значение второго выходного тока, мА;

/2_max - верхний предел второго выходного тока, мА;

/20   - начальное значение второго выходного тока, мА;

t_2i   - зарегистрированное по индикатору счетчика значение температуры t₂.

• 6.12.1.3 Установить переключатели образцовых магазинов сопротивлений в положение, соответствующее значениям сопротивлений термопреобразователей во второй точке поверки (см. таблицу 4).

Зарегистрировать по показаниям счетчика измеренные значения температуры жидкости t₁ и t2.

Измерить миллиамперметром выходные токи I₁ и I₂.

• 6.12.1.4 Вычислить приведенные погрешности преобразования температуры y_t1 и y_t2, %, по формулам (16) и (17) соответственно.

• 6.12.2 Определение приведенной погрешности преобразования расхода в выходной сигнал постоянного тока

Данный метод измерений предусматривает имитацию расхода жидкости подачей постоянного напряжения на разъем “p1(CAL)” и регистрацию на индикаторе ВБ счетчика значения расхода.

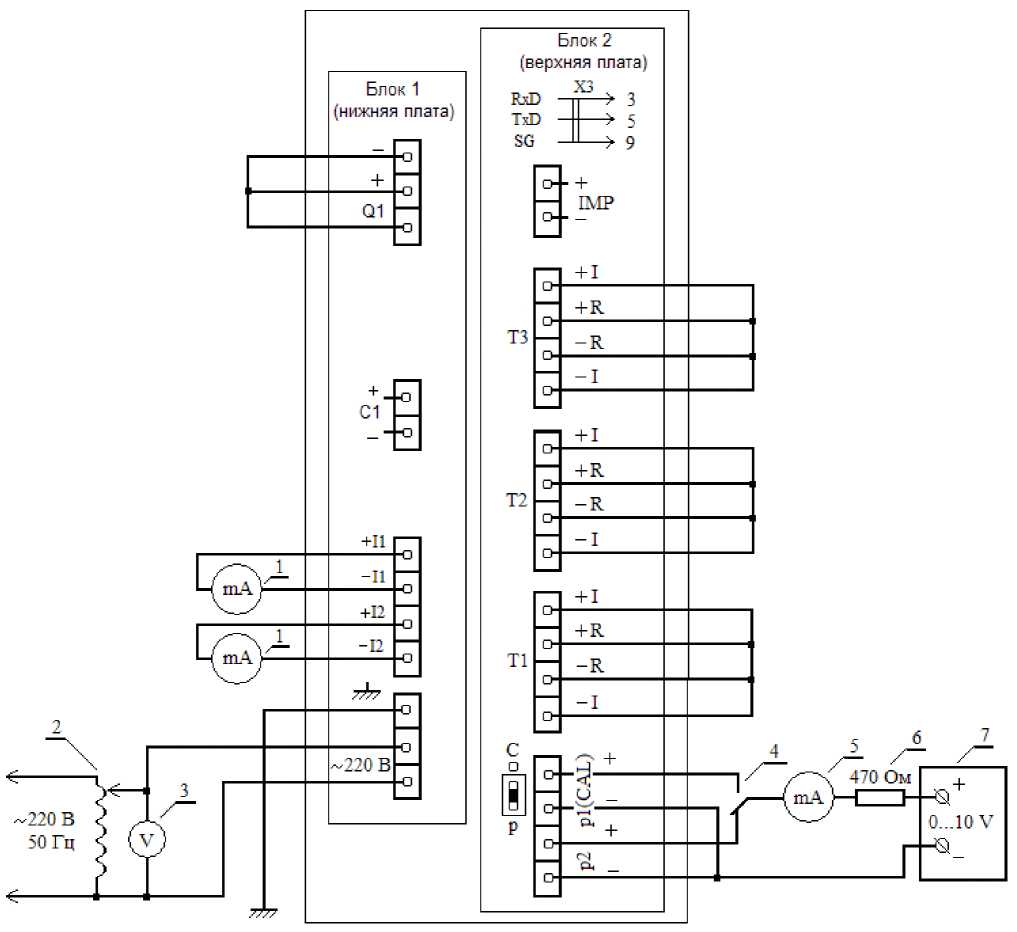

• 6.12.2.1 Собрать электрическую схему подключения приборов согласно приложению J (VA2301) или K (VA2302).

На печатной плате (блок 2) установить джампер (перемычку), расположенный рядом с клеммами ”р1(СЛ1Д”, в положение “С” и подать, соблюдая полярность, с калибратора напряжение 2,000 В на клеммы “р1( CAL)” ВБ счетчика.

Нажатием кнопки К4, расположенной под передней панелью ВБ, войти в режим “Служебное”.

В пункте меню “Режим:<Стоп>/<Счет>” выбрать режим <Стоп>.

Перейти в пункт меню “Режим:<Работа>/<поверка>” выбрать <поверка>.

Кнопкой К4 выходят из режима “Служебное” и убеждаются в наличии индикации расхода жидкости Q1, а также Q2 для модификации VA2302.

Зарегистрировать значение расхода жидкости Q1 (и Q2) по показаниям индикатора счетчика.

Измерить миллиамперметром выходные токи I₁ и I₂.

• 6.12.2.2 Вычислить приведенную погрешность преобразования расхода y_Q1 в первый выходной сигнал постоянного тока I₁, %, по формуле

= ( ^7|^^/|0---^Q1^)-100                 (18)

Amax ^I10 ^QHau6

Для модификации VА2302 вычислить приведенную погрешность преобразования расхода y_Q2 во второй выходной сигнал постоянного тока I₂, %, по формуле

7д 2=(, ' ²‘~'_-²0--~^М100               (19)

¹2max ¹20 ^днаиб

ВНИМАНИЕ!

По окончании измерений:

- вернуть джампер (перемычку), расположенный рядом с клеммами “(CAL)”, в положение “р”;

- в пункте меню “Режим:<Работа>/<поверка>” выбрать <Работа>.

• 6.12.2.3 Счетчики считают выдержавшими поверку, если все значения приведенной погрешности преобразования измеренных величин (расход или температура) в первый и второй выходной сигнал постоянного тока, определённые по формулам (16), (17), (18) и (19), не превышает ± 1,0 %.

• 6.12.3 Определение приведенной погрешности преобразования измеренного избыточного давления (входного тока) в первый (и второй) выходной токовый сигнал для счетчиков с выходным токовым сигналом

  • 6.12.3.1 Определение приведенной погрешности преобразования давления у, %, производить следующим образом.

Перед определением приведенной погрешности преобразования давления необходимо:

• - проверить положение перемычки, согласно приложению L (VA2301) или M (VA2302), перемычка должна находиться в положении “р”. При необходимости переставить в нужное положение;

• - собрать электрическую схему подключения, имитируя преобразователи давления источником напряжения постоянного тока с добавочным сопротивлением и контролируя входной ток по миллиамперметру, согласно приложению L (VA2301) или M (VA2302).

ВБ включить в сеть не менее, чем за 0,5 ч до начала измерений.

• 6.12.3.2 Произвести следующие действия.

Выставить входной ток величиной 90 % от выбранного наибольшего значения входного тока счетчика и подать его на первый вход измерения давления Р1.

Нажимая кнопку “V”, расположенную на передней панели счетчика перейти в пункт меню “Р1 = ... мА”.

Через 1 мин зарегистрировать измеренное значение входного постоянного тока Р1 на первом входе по индикатору и одновременно зарегистрировать показание миллиамперметра в мА на первом токовом выходе счетчика.

Выставить входной ток величиной 90 % от выбранного наибольшего значения входного тока счетчика и подать его на второй вход измерения давления Р2.

Нажимая кнопку “>”, расположенную на передней панели счетчика перейти в пункт меню “Р2 = ... мА”.

Через 1 мин зарегистрировать измеренное значение входного постоянного тока Р2 на втором входе по индикатору и одновременно зарегистрировать показание миллиамперметра в мА на втором токовом выходе счетчика.

Выставить входной ток величиной 20 % от выбранного наибольшего значения входного тока счетчика и подать его на первый вход измерения давления Р1.

Нажимая кнопку “V”, расположенную на передней панели счетчика перейти в пункт меню “Р1 = ... мА”.

Через 1 мин зарегистрировать измеренное значение входного постоянного тока Р1 на первом входе по индикатору и одновременно зарегистрировать показание миллиамперметра в мА на первом токовом выходе счетчика.

Выставить входной ток величиной 20 % от выбранного наибольшего значения входного тока счетчика и подать его на второй вход измерения давления Р2.

Нажимая кнопку “>”, расположенную на передней панели счетчика перейти в пункт меню “Р2 = ... мА”.

Через 1 мин зарегистрировать измеренное значение входного постоянного тока Р2 на втором входе по индикатору и одновременно зарегистрировать показание миллиамперметра в мА на втором токовом выходе счетчика.

• 6.12.3.3 Приведенную погрешность преобразования давления в выходной токовый сигнал на первом токовом выходе y_1pi, %, вычислять по формуле

/, pi-           Н^)-100,            (20)

'1 рнаиб ^{0   1}11наиб ⁰

где I_1pi   -измеренное значение тока первого выходного токового сигнала, мА;

1_1рнаиб - наибольшее значение тока выходного токового сигнала, мА;

I0     - начальное значение входного тока, мА;

I_1i    - измеренное значение входного тока по индикатору на первом входе, мА;

1_1наиб - верхний предел входного тока на первом входе, мА.

• 6.12.3.4 Приведенную погрешность преобразования давления в выходной токовый сигнал на втором токовом выходе у_2рр %, вычислять по формуле

п pi⁼⁽/^2pi~ '1,-)'^100,              <²¹)

¹2 рнаиб ' 0   ' 2-наиб ¹ 0

где I₂p_i    - измеренное значение тока первого выходного токового сигнала, мА;

1_2рнаиб - наибольшее значение тока выходного токового сигнала, мА;

I₀     - начальное значение входного и выходного тока, мА;

I_2i    - измеренное значение входного тока по индикатору на втором входе, мА;

1_2наиб - верхний предел входного тока на втором входе, мА.

• 6.12.3.5 Счетчики считают выдержавшими поверку, если все значения приведенной погрешности преобразования давления р₁ и р₂ в выходные токовые сигналы, определенные по формулам (20) и (21), не превышают ± 1,0 %.

• 6.13 Поверка первичных преобразователей температуры и давления, входящих в состав счётчиков

  • 6.13.1 Поверку первичных преобразователей температуры и давления (далее - преобразователи), входящих в состав счётчиков, производят в соответствии с методиками поверки и интервалами между поверками указанными в их эксплуатационной документации.

  • 6.13.2 Результаты поверки считают положительными, если погрешности всех этих преобразователей не превышают допускаемых значений, указанных в документации на эти преобразователи, и на все преобразователи имеются действующие свидетельства о поверке.

7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

• 7.1 При положительных результатах поверки оформляют свидетельство о поверке в соответствии с ПР 50.2.006-94 или делают соответствующую запись в паспорте счётчика.

• 7.2 Для защиты счётчика от несанкционированного доступа в местах, указанных в руководстве по эксплуатации, установить пломбы (наклейки) с оттиском клейма поверителя.

• 7.3 При отрицательных результатах поверки счётчик к применению не допускают, оттиск поверительного клейма гасят, свидетельство о поверке аннулируют, оформляют извещение о непригодности с указанием причин в соответствии с ПР 50.2.006-94.

Приложение А (обязательное)

Электрическая схема подключения счетчика VA2301 при определении относительной погрешности измерения объема жидкости

• 1 - преобразователь расхода;

• 2 - автотрансформатор;

• 3 - вольтметр переменного тока;

• 4 - устройство управления поверочной установки.

Приложение В

(обязательное)

Электрическая схема подключения счетчика VA2302 при определении относительной погрешности измерения объема жидкости

• 1 - преобразователи расхода;

• 2 - автотрансформатор;

• 3 - вольтметр переменного тока;

• 4 - устройство управления поверочной установки.

Приложение С

(обязательное)

Электрическая схема подключения счетчика VA2301 при определении приведенной погрешности измерения избыточного давления

• 1 - автотрансформатор;

• 2 - вольтметр переменного тока 250 В;

• 3 - тумблер;

• 4 - миллиамперметр постоянного тока 0 - 20 мА;

• 5 - резистор 470 Ом;

• 6 - источник напряжения постоянного тока 0 - 10 В.

Приложение D

(обязательное)

Электрическая схема подключения счетчика VA2302 при определении приведенной погрешности измерения избыточного давления

• 1 - автотрансформатор;

• 2 - вольтметр переменного тока 250 В;

• 3 - тумблер.

• 4 - миллиамперметр постоянного тока 0 - 20 мА;

• 5 - резистор 470 Ом;

• 6 - источник напряжения постоянного тока 0 - 10 В.

Приложение E

(обязательное)

Электрическая схема подключения счетчика VA2301 при определении абсолютной погрешности измерения температур и приведенной погрешности преобразования измеренных величин -температуры и расхода в выходной частотный сигнал

• 1 - источники напряжения постоянного тока 0 - 10 В;

• 2 - частотомеры электронно-счетные 0 - 2 кГц;

• 3 - автотрансформатор;

• 4 - вольтметр переменного тока 250 В;

• 5 - образцовые магазины сопротивления 0 - 1000 Ом;

• 6 -компаратор напряжения.

Приложение F (обязательное)

Электрическая схема подключения счетчика VA2302 при определении абсолютной погрешности измерения температур и приведенной погрешности преобразования измеренных величин -температуры и расхода в выходной частотный сигнал

• 1 - источники напряжения постоянного тока 0 - 10 В;

• 2 - частотомеры электронно-счетные 0 - 2 кГц;

• 3 - автотрансформатор;

• 4 - вольтметр переменного тока 250 В;

• 5 - образцовые магазины сопротивления 0 - 1000 Ом;

• 6 - компаратор напряжения.

Приложение G

(обязательное)

Электрическая схема подключения счетчика VA2301 при определении приведенной погрешности преобразования измеренных величин - избыточного давления в выходной частотный сигнал

• 1 - источники напряжения постоянного тока 0 - 10 В;

• 2 - частотомеры электронно-счетные 0 - 2 кГц;

• 3 - автотрансформатор;

• 4 - вольтметр переменного тока 250 В;

• 5 - тумблер.

• 6 - миллиамперметр постоянного тока 0 - 20 мА;

• 7 - резистор 470 Ом;

• 8 - источник напряжения постоянного тока 0 - 10 В.

Приложение H

(обязательное)

Электрическая схема подключения счетчика VA2302 при определении приведенной погрешности преобразования измеренных величин - избыточного давления в выходной частотный сигнал

• 1 - источники напряжения постоянного тока 0 - 10 В;

• 2 - частотомеры электронно-счетные 0 - 2 кГц;

• 3 - автотрансформатор;

• 4 - вольтметр переменного тока 250 В;

• 5 - тумблер;

• 6 - миллиамперметр постоянного тока 0 - 20 мА;

• 7 - резистор 470 Ом;

• 8 - источник напряжения постоянного тока 0 - 10 В.

Приложение J (обязательное)

Электрическая схема подключения счетчика VA2301 при определении абсолютной погрешности измерения температур и приведенной погрешности преобразования измеренных величин -температуры и расхода в выходной сигнал постоянного тока

• 1 - миллиамперметры постоянного тока 0 - 20 мА;

• 2 - автотрансформатор;

• 3 - вольтметр переменного тока 250 В;

• 4 - образцовые магазины сопротивления 0 - 1000 Ом;

• 5 -компаратор напряжения.

Приложение K (обязательное)

Электрическая схема подключения счетчика VA2302 при определении абсолютной погрешности измерения температур и приведенной погрешности преобразования измеренных величин -температуры и расхода в выходной сигнал постоянного тока

• 1 - миллиамперметры постоянного тока 0 - 20 мА;

• 2 - автотрансформатор;

• 3 - вольтметр переменного тока 250 В;

• 4 - образцовые магазины сопротивления 0 - 1000 Ом;

• 5 - компаратор напряжения.

Приложение L

(обязательное)

Электрическая схема подключения счетчика VA2301 при определении приведенной погрешности преобразования измеренных величин - избыточного давления в выходной сигнал постоянного тока

• 1 - миллиамперметр постоянного тока 0 - 20 мА;

• 2 - автотрансформатор;

• 3 - вольтметр переменного тока 250 В;

• 4 - тумблер;

• 5 - миллиамперметр постоянного тока 0 - 20 мА;

• 6 - резистор 470 Ом;

• 7 - источник напряжения постоянного тока 0 - 10 В.

Приложение M

(обязательное)

Электрическая схема подключения счетчика VA2302 при определении приведенной погрешности преобразования измеренных величин - избыточного давления в выходной сигнал постоянного тока

• 1 - миллиамперметр постоянного тока 0 - 20 мА;

• 2 - автотрансформатор;

• 3 - вольтметр переменного тока 250 В;

• 4 - тумблер;

• 5 - миллиамперметр постоянного тока 0 - 20 мА;

• 6 - резистор 470 Ом;

• 7 - источник напряжения постоянного тока 0 - 10 В.

Приложение N

(рекомендуемое)

Формы протоколов по определению погрешностей счетчиков при проведении периодической поверки

1 Протокол по определению относительной погрешности при измерении объема жидкости (п. 6.8 настоящей методики поверки)

Наименование, условное обозначение и номер поверяемого счетчика _______________

Дата и место проведения испытания ___________________________________________

Таблица N.1

⁰,^9QHau6 ⁰,^5QHau6

Поверитель:______________________________

(подпись, Ф.И.О.)

“ ____ ” ________________ 20 __ г.

2 Протоколы по определению приведенной погрешности при измерении избыточного давления, абсолютной погрешности измерения температуры и приведенной погрешности преобразования параметров в выходные электрические сигналы (пп. 6.9, 6.10, 6.11 и 6.12 настоящей методики поверки, соответственно).

Наименование, условное обозначение и номер поверяемого счетчика ____________________________

Дата и место проведения испытания ________________________________________________________

Таблица N.2 - Протокол определения приведенной погрешности измерения давления

Таблица N.3 - Протокол определения абсолютной погрешности при измерении температур

Таблица N.4 -Протокол определения приведенной погрешности преобразования температур в

выходной частотный или токовый сигнал

Таблица N.5 - Протокол определения приведенной погрешности преобразования расхода в

выходной частотный или токовый сигнал

Поверитель:______________________________

(подпись, Ф.И.О.)

“ ____ ” ________________ 20 __ г.

30
